Печь с водяным контуром для отопления дома: какую печь выбрать и почему + лучшие решения по проектированию

Особенности кирпичных печей

Все виды конструкций подобного плана известны уже несколько сотен лет и давно доказали свою надежность. Но отдавая предпочтение такому отоплению нужно взвесить все за и против.

Чем хорош такой вариант

  • Если пытаться обогреть дом при помощи обычной печи, работающей на твердом топливе, то в среднем 1м² конструкции способен обогреть 30м² площади стандартного дома с потолками до 3м. Соответственно получается, чем больше дом, тем больше нужно строить печь. Система же имеющая встроенные водяные регистры вырабатывает в 2,5 раза больше тепла и при этом может иметь достаточно скромные размеры.
  • Если инструкция по укладке конструкций была выполнена в соответствии со всеми требованиями, то печь будет служить верой и правдой не один десяток лет. Профилактический осмотр и косметический ремонт под силу любому хозяину, в отличие от варианта с твердотопливным котлом.

Принцип нагрева регистров.

  • На данный момент существует несколько распространенных проектов, если русская печь не для каждого помещения подойдет, плюс ее монтаж требует высокой квалификации, то шведские или голландские кирпичные печи с водяным отоплением своими руками, при большом желании, сложить можно.
  • Еще одним положительным моментом такого отопления является то, что в данном случае совсем не обязательно строить сложные многоканальные конструкции, ели вопрос о наличии жарочной поверхности не стоит, то такую систему можно смонтировать на основе обычного камина.

Важно: если максимальное КПД традиционной кирпичной конструкции не превышает 50%, то при использовании хороших регистров, грамотной трубной разводки и врезанного в систему циркуляционного насоса для отопления. КПД может доходить до 85%, что вполне сопоставимо с современными твердотопливными котлами

Схема печи с котлом отопления.

  • Не последнюю роль играет цена на стройматериалы и топливо. Саму конструкцию можно сложить из материала оставшегося после строительства дома. Что же касается топлива, то дрова, каменный уголь или брикеты не относятся к заоблачно дорогим видам и вполне доступны практически всем.
  • Большинство конструкций оборудуется жарочной поверхностью и духовкой, что позволяет параллельно готовить пищу.

Изъяны системы

Чтобы запустить систему на проектную мощность потребуется время, в отличие от электрических агрегатов, на разогрев кирпичных стенок конструкции и теплоносителя в трубной разводке уйдет не менее получаса.

Схема отопления от камина.

  • Если сравнивать с твердотопливными котлами сопоставимой мощности, то габариты таких конструкций будут намного больше. Плюс устанавливать их нужно, как правило, в центре жилища, что забирает достаточно много полезной площади.
  • Любая твердотопливная отопительная система провоцирует образование достаточно большого количества пыли. Как вы не старайтесь, но убирать в помещении, где установлена кирпичная печь нужно будет намного чаще.
  • Все конструкции подобного плана относятся к объектам повышенной пожарной опасности. Работать в автономном режиме они не могут. Помимо вероятности возникновения пожара, существует еще опасность распространения угарного газа при неправильной эксплуатации или закипания теплоносителя в системе, что также чревато неприятными последствиями.

Дата: 25 сентября 2021

Установка змеевика на дымовую трубу

Для печей небольших парилок можно устанавливать теплообменники непосредственно на дымовую трубу. Конструкция водогрейного змеевика практически ничем не отличается от встроенных теплообменников, единственным неудобством является потребность в установке дополнительной аккумулирующей емкости под горячую воду.

Многие владельцы парилок устанавливают на печку каменку оба типа теплообменников, внутренний из легированной стали и наружный – из меди или медного сплава. Первый водяной контур используется для получения горячей воды и кипятка, второй – постоянно заполнен жидкостью и закольцован на систему отопления.

Особенности устройств

Печь-камином с встроенным водяным контуром – это камера из стали с различной толщиной стенок. В закрытой системе показатель составит 6 миллиметров, в открытой — 4 миллиметра.

Между стенок монтируются трубки теплообменника для циркуляции жидкого теплоносителя. Для возможности контролировать температуру в печи ставят термодатчики.

Приток в топочную камеру воздуха обычно регулируется вручную.

ОБРАТИТЕ ВНИМАНИЕ!Наружное оформление может выполняться с использованием различных материалов, чтобы в полной мере соответствовать общей стилистике интерьера. В летний период подобное оборудование может использоваться только в целях подогрева воды

В летний период подобное оборудование может использоваться только в целях подогрева воды.

Как соорудить дома водяную печь?

  • Есть три способа провести печное отопление с водяным контуром своими руками:
  • купить стальную печь у производителя, услуги которого включают установку системы;
  • нанять мастера – специалист подберет материал, сделает устройство, выложит печь и установит котел;
  • сделать самостоятельно.

Как сделать такую печь самостоятельно

Принцип устройства котла для водяного отопления

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Варианты изготовления и рекомендации

Водяное отопление от печи на дровах – схема

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

Самый простой способ твердотопливного теплообменника – это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит.. Чертежи регистра выполните в соответствии с размерами печи дома

Планировка комнат дома и расположение мебели тоже нужно учитывать. Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно. Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать

Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно

Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

Регистр из гладких труб – чертеж

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

Теплообменник из чугунной батареи

  • Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
  • Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
  • Устанавливается корпус – обычно он состоит из двух емкостей, соединенных между собой трубами.
  • К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.

Особенности дровяных печей

Печи для обогрева помещений на дровах снижают затраты на обогрев жилья, когда нельзя подключиться к газопроводу.

Однако возведение такой печи сопровождается своими требованиями, о которых следует знать.

  1. Необходимо подготовить место, где будут уложены дрова. Ведь на зимний сезон может понадобиться несколько кубов древесины. Для хранения нужно выбрать закрытые от атмосферных осадков места.
  2. Печка для отопления дома дровами нуждается в постоянном уходе — надо чистить зольник, держать в чистоте дымоходы, не допуская скопления сажи.
  3. Топить печь дровами — это значит, надо время от времени закладывать новые порции топлива в топку. В автоматическом режиме топить не получится.

Но при всех этих особенностях нужно признать, что именно дрова являются выходом из положения при обогреве дачи или дома, когда нет газа. Приобретя загородный домик, можно поставить там печку, приобрести дрова и не беспокоиться о способе обогрева.

В дачных посёлках крайне редко бывает проложен газопровод. Он и не требуется, так как люди там не живут постоянно. Однако часто бывает, что жители городов перебираются на постоянное место жительства в дачные домики, особенно когда такие посёлки примыкают к городской черте. И тогда современные печи для отопления дома на дровах будут незаменимы.

Достаточно популярны печи от известного производителя отопительных печей и каминов Теплодар. Они отличаются качеством и надежностью. Широкий ассортимент отопительного оборудования позволяет подобрать оптимальный вариант для каждого отдельного случая.

Достоинства печного варианта обогрева:

  • печное оборудование — одно из самых дешёвых;
  • монтаж печей котлов для дома на дровах простой, сложным является лишь сооружение дымохода;
  • если домик состоит из одной комнаты, то лучшего обогрева и не придумаешь;
  • если правильно расположить печь, можно прогреть сразу несколько комнат;
  • от печи на дровах в помещении очень хороший микроклимат, полезный для здоровья;
  • есть возможность подобрать агрегат для водяного отопления.

Как выбрать и на что обратить внимание?

Какие качества должны присутствовать у отопительного оборудования, чтобы стать надежным источником тепла:

  1. Мощность. Изменяется с размерами топки и габаритами печи. В среднем, для помещения площадью 10 м² требуется 1кВт мощности.
  2. Габариты. Должны вписываться в помещение для установки.
  3. Объем теплоносителя. Складывается из объема труб и радиаторов, зависит от общей протяженности системы и количества батарей. К полученному значению прибавляется еще 10%.
  4. Сечение дымохода. Показатель важен для подбора подходящих элементов конструкции.
  5. Дополнительные опции. Приготовления и подогрев продуктов, легкая очистка стекла, не нагревающиеся ручки и другие удобные в эксплуатации мелочи.

Подготовительные работы

Прежде, чем самому начинать работы по сооружению водяного тёплого пола в бане, нужно составить подробную схему, в ней указать размер отапливаемого помещения, длину контура, место врезки насоса, участок подсоединения смесительного узла и теплообменника. В соответствии с данным чертежом определяется количество необходимого материала для греющей конструкции.

После чего, можно переходить к самим монтажным работам, которые начинаются с подготовки основания и слива:

  • Удалить грунт между стенками фундамента, и утрамбовать поверхность. Перед этим, заложить канализационные трубы для сточных вод. Через них вода будет уходить в канализацию.
  • Засыпать слой песка и щебня (15 см) и хорошо утрамбовать.

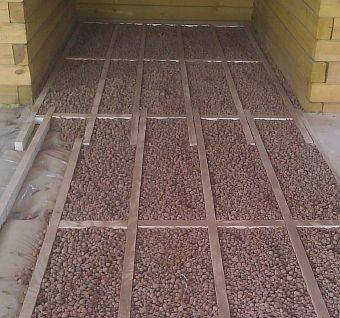

Уложить утепление из керамзита, его толщина 150 — 200 мм. Требуется сделать уклон по направлению водостока.

Печь из кирпича

В небольшом доме можно установить одну печь, для топки которой потребуются дрова или уголь. Современное печное отопление частного дома предусматривает множество видов конструкций обогревательных сооружений. Следует выбрать такую, чтобы она предназначалось не только для отопления помещения, но и для приготовления пищи. Перед установкой печи нужно подобрать подходящее место, чтобы её использование было максимально эффективным:

  1. Топка должна быть направлена в сторону коридора или кухни, а обогреваемые поверхности — в комнаты. Проектируя печь, следует знать, что 1 м² её площади обогревает до 30 м² помещения.
  2. Нельзя ставить возле печки мебель или устанавливать перегородки, не сооружать печь в углу комнаты. Большая по площади стена её должна выходить в жилые помещения, тогда в них постоянно будет тепло.
  3. Конструкцию печки выбирать соответственно её назначению. Они бывают только для обогрева помещения или ещё и для приготовления пищи. В этом случае следует учесть варочную поверхность и духовой шкаф

Отопительная печь:

Строительство печного сооружения

Печное сооружение возводится во время строительства дома, но фундамент строится отдельно от общей закладки. Можно установить печь в уже построенном доме, но тогда потребуется поднять часть пола и делать отверстия в потолке и крыше для установки дымохода.

Подробная кладка печи:

Размер и глубина фундамента зависит от типа печной конструкции. Возводится сразу же после изготовления общего фундамента дома. Под кирпичную печь он должен быть монолитным железобетонным, на 10-15 см больше её параметров с каждой стороны. Требуется соблюдать размер глубины — от 0,5 м до 1 м. Если почва рыхлая, или близко расположены грунтовые воды, нужно фундамент не углублять, а увеличить его площадь.

Для постройки печи следует использовать хорошо обожжённый красный кирпич. При постукивании он отдаёт металлическим звуком. При падении если раскалывается, то на крупные куски. С ним легко работать, так как поддаётся правильному разлому. Участки печи, контактирующие с огнём, выкладываются огнеупорным кирпичом (топка и часть дымохода).

Подробная кладка печи:

Процесс обогрева помещения

Продуманное устройство печи в частном доме предопределяет эффективный обогрев помещения. В топке с подачей воздуха сгорает твёрдое топливо (обычно дрова или уголь). Естественная тяга способствует передвижению дымовых газов по каналам к выводящим вертикальным ходам, откуда они выходят наружу. За это время прогреваются кирпичные стены печи, а тепло от горячего камня распространяется по всем комнатам.

Каминные типы печей-котлов

У классических печей чаще всего нет прозрачных дверок для наблюдения за огнём

Если хочется установить красивую печь, то стоит обратить внимание на модели, которые отличаются своим дизайном, схожим с камином.

Есть печи, отделанные искусственным или натуральным камнем, по внешнему виду не уступающие классическому камину. Что касается мощности обогрева, то можно выбрать разные варианты, в зависимости от потребностей.

Цены на такие печи могут быть самые разные, современные модели очень удобные в использовании и отличаются не только внешним дизайном, но и удобством в обслуживании и высокой теплоотдачей.

Плюсы и минусы различных теплообменников

Установка бака внутрь кирпичной печи практикуется мастерами десятками лет. Это проверенный и надежный способ, позволяющий постоянно нагревать воду и даже организовать ее естественную циркуляцию, только потребуется проложить трубы большого диаметра (около 50 мм) с соблюдением уклонов. Правильно сделанный бак-котел очень редко прогорает, потому что вмещает большой объем теплоносителя, который его охлаждает.

Недостаток варианта – значительные размеры емкости. Она влезет лишь в отопитель, сложенный из кирпича, а в металлических буржуйках слишком мало места. В отличие от бака, размеры и форму регистра из стальных труб можно менять и встраивать в любую печку, но тут возникают другие проблемы:

  1. При установке внутрь топливника змеевик постоянно подвергается воздействию высоких температур (в пике до 1000 °С) и конденсата с сажей, а потому прослужит 4—6 лет, после чего прогорит. Нержавеющие либо жаропрочные трубы продержатся дольше – до 10 лет.
  2. Более надежный способ — вмонтировать водяной контур внутрь дымоходного канала, где температура ниже. Но тогда упадет интенсивность нагрева и для организации нормального отопления теплообменник придется увеличить в размерах. Получается замкнутый круг.
  3. Циркуляция теплоносителя внутри регистра должна быть безостановочной. Иначе вода закипит, превратится в пар, а он своим давлением разорвет трубопровод в слабом месте – где-нибудь на стыке. Значит, организовать самотек нереально, а работу циркуляционного насоса придется подстраховать блоком бесперебойного питания на случай отключения электроэнергии.
  4. Вместительность металлических отопителей сильно ограничена, так что вставить туда добротный теплообменник не получится. Практика показывает, что стальная заводская печь с водяным контуром может обслужить не больше 2 радиаторов общей мощностью до 4 кВт.

Разновидности сварных регистров

Экономайзер (слева) и обычный бачок для монтажа на дымоход (справа)

Самоварный теплообменник (экономайзер) лишен всех перечисленных недостатков. Он представляет собой водяную рубашку для дымоходной трубы и отнимает теплоту отходящих газов. А их температура в печах, функционирующих на дровах или отработке, достигает 300 °С. Такое решение зачастую используется в банных отопителях, чтобы греть воду для помывки. Комбинированный вариант – бак, сквозь который пропущена дымоходная труба.

Идею с экономайзером по понятным причинам нельзя реализовать на кирпичной печке. Но для Булерьяна, Бренерана или другой стальной буржуйки независимо от ее размеров такой вариант хорошо подойдет. И последний, самый эффективный метод – устройство водяной рубашки вокруг корпуса обогревателя. По сути, она превращает любую металлическую печь или камин в отопительный котел. Одна беда – вариант довольно сложен в исполнении.

Железная печка конструкции Бутакова с конвекционным кожухом и водяным контуром на задней стенке топливника

Оригинальная конструкция наружного теплообменника с импровизированным экономайзером продемонстрирована на видео:

Правила безопасности эксплуатации печей с водяным контуром

Чтобы обеспечить исправную работу печи с котлом, рекомендуется соблюдать важные правила безопасности, а также рекомендации по уходу за оборудованием:

  • Устройства с водяным отоплением должны эксплуатироваться под надзором человека. Это относится к закладке топлива и регулярной чистке камеры от сажи и золы.
  • Безопасная работа печи предусматривает контроль над дымоотводными каналами. Перед началом топки необходимо проверять техническое состояние каналов и положение задвижек. В момент разведения огня задвижки должны быть полностью открытыми.
  • Подобная система рекомендована к использованию в зимний период, когда требуется обеспечить быстрый нагрев помещений и горячее водоснабжение. Использование печи с водяным контуром летом только для приготовления пищи и подогрева воды нерационально. В этом случае рекомендуется выбрать более экономные тепловые источники.
  • Открытый огонь приводит к чрезмерному нагреву печной конструкции, что может стать основной причиной поломки теплообменника.
  • При использовании самодельной системы отопления можно установить насосную установку для нагнетания жидкости и приборы для контроля над уровнем давления.

Особенности организации печного отопления с водяным контуром

Печь с водяным контуром совмещает в себе преимущества двух типов отопления и равномерно рассредоточивает тепло по всем комнатам. По сути обычная печь становится некой вариацией твердотопливного котла, только кроме теплоносителя в объединенной системе нагревается и корпус, который также обеспечивает обогрев.

По окончании горения, батареи быстро остывают, но еще некоторое время тепло будет исходить от разогретых стенок, что способствует более плавному охлаждению помещения. От обычной дровяной печи агрегат с водяным контуром отличается наличием радиатора (он же змеевик, котел, теплообменник).

Он может устанавливаться непосредственно в топку, но это чревато протечками или даже взрывом, вызванным закипанием теплоносителя. Более безопасный вариант – установка теплоносителя в колпак дымохода. К тому же это повысит КПД печи, большая часть горячих паров будет уходить на обогрев теплоносителя, а не улицы.

Строительство печи: установка теплообменника

Чаще теплообменник изготавливают из трубы или листовой стали с толщиной стенок не менее 3-5 мм. Минимальное значение размера тепловой рубашки 4 мм. Можно приобрести уже готовый змеевик из чугуна. В любом случае тепловой зазор между печью и регистром должен быть не менее 1-1,5, чтобы гарантировать возможность достаточного его расширения.

Организовать систему печного отопления с контуром лучше еще на стадии планирования дома, но только, взвесив все «за» и «против». Модель печи выбирают, отталкиваясь от размера и планировки отапливаемого жилья. Водяной контур проектируют исходя из правил обустройства отопительных конструкций.

Теплообменник из листовой стали можно изготовить самостоятельно

Можно также перестроить уже имеющуюся печь, но в таких случаях теплообменник часто занимает значительный объем полезной площади печки, который на него не был рассчитан. Чтобы компенсировать этот фактор, теплообменник готовят заранее, а ориентируясь на его габариты перестраивают печь.

Делаем контур для стальной печки

Чтобы изготовить теплообменник самоварного типа на дымоход, подберите 2 трубы: одна по диаметру должна равняться размеру патрубка печки, а вторая – на 3—4 см больше (например, 102 и 133 мм).

Самодельный теплообменник самоварного типа

Дальше действуйте в таком порядке:

  1. Определите теплообменную площадь, как описано в предыдущем разделе, после чего отрежьте обе трубы по расчетному размеру.
  2. В кожухе водяной рубашки проделайте 2 отверстия 20—30 мм и приварите к ним патрубки подачи и обратки с резьбами.
  3. Вставьте одну трубу в другую и сварите между собой, сделав перемычки из стальной полосы. Из нее же изготовьте верхнюю и нижнюю крышку для самодельного водяного контура.
  4. Проверьте агрегат на герметичность и установите на дымоход как можно ближе к масляной или дровяной печи. Больше подробностей об изготовлении показано на видео.

В отличие от внутренних водяных контуров, экономайзер без проблем подключается к различным системам отопления – с принудительной и естественной циркуляцией теплоносителя

Во втором случае важно выполнить уклон магистралей 2 мм на 1 м. п

трубы и поставить в верхней точке открытый расширительный бак.

Чугунные печи с водяным контуром

Kratki Koza K6 PW с водяным контуром D 150

Компактное устройство почти квадратной формы, оснащенное витыми ножками, выглядит очень элегантно в классических интерьерах, прованс, стилизованных под старину. Оно относится к закрытому типу: плоское жаропрочное стекло полностью закрывает топку. Конструкция весом 120 кг изготовлена из чугуна, который отлично аккумулирует тепло, равномерно распределяя его. Толщина 8 мм стенок топки, ее герметичность позволяет достигать КПД 76%. Благодаря системе длительного горения на одной закладке дров можно обогреваться длительное время.

Kratki Koza K9 PW с водяным контуром

Модель польского производителя имеет главное достоинство — стенки корпуса из чугуна медленно остывают, что позволяет экономить на топливе и сократить количество рабочих циклов. С ее помощью можно обогреть до 252 куб. м пространства, любуясь на живой огонь через стекло. Система его очистки сокращает время на обслуживание прибора.

La Nordica TermoRossella Plus Evo DSA

Под итальянским брендом выпускается агрегат, в котором проявляются лучшие свойства стали, чугуна и керамики. Удачная комбинация теплоемких материалов, конструктивных особенностей и качество сборки служат гарантией, что КПД прибора достигнет 83%. Первичный воздух у модели регулируется. За счет систем вторичного дожига, длительного горения и футеровки тепло хорошо сберегается, рационально генерируется. Варочная поверхность приносит дополнительное удобство при эксплуатации.

La Nordica TermoIsotta DSA

Полностью чугунная конструкция требует прокладки дымохода сечением 150 мм. В модели органично сочетаются эстетичность, функционал и эргономичность, несмотря на вес 212 кг. Мощность 15 кВт позволяет отапливать пространство до 430 куб. м. Керамическое стекло, закрывающее топку, как и чугун, хорошо накапливает тепло, не давая печи быстро остывать.

La Nordica TermoNicoletta Evo DSA

Данная печь из чугуна с водяным контуром в рейтинге занимает одну из высоких позиций благодаря продуманности конструкции, ее удобству, универсальной наружной облицовке, выполненной в майолике. Наличие футеровки, эмалированной чугунной двери, керамического стекла, современных систем дожига и длительного горения дает возможность экономить на дровах, получая КПД 83%. Для комфортной эксплуатации прибор оборудован выдвижной дровницей.

La Nordica TermoRossella Plus Forno DSA

Двухуровневый агрегат — мечта любой хозяйки. Он получил от итальянских производителей прочные толстые стенки, которые хорошо сохраняют тепло, материалы с высокой теплоотдачей, современные технологии управления, стильный дизайн. Панорамная духовка выглядит эффектно. Система очистки стекол помогает содержать обе рабочие камеры в идеальном состоянии.

La Nordica Norma S Idro DSA

Надежная в работе печь по дизайну изысканно подчеркнет интерьеры в стиле хай-тек, минимализм, неоклассика. Корпус, дверца и верх изготовлены из чугуна, который отличается долговечностью и теплоемкостью. Конструкция включает закрытую топку, зольник, нерегулируемые устойчивые ножки, футеровку. Стекло выдерживает до 700 градусов и имеет сферическую форму, усиливающую визуальный эффект. Устройство оснащено автоматической системой безопасности DSA.

Установка и монтаж

Следует доверить работу по установке специалистам и не рисковать, устанавливая его своими руками.

  1. После тщательного осмотра камина следует убедиться в целостности деталей и крепости соединений.
  2. Прибор устанавливают на 30-40-сантиметровый фундамент.
  3. По уровню следует выровнять устройство и подключить к дымоходным каналам и водяной системе. Согласно отзывам потребителей, эта процедура несложна.
  4. Следующим этапом является монтаж составляющих, согласно инструкции для каждой отдельно взятой модели, что можно посмотреть на видео.

Стандартная модель подключения у большинства каминов с водяной рубашкой приблизительно одинакова:

  • устраивают сам камин в подвальном либо жилом помещении;
  • в подсобном помещении устанавливают гидроаккумулятор,
  • устанавливают по внутреннему периметру дома радиаторы для отопления помещения.

Размещение расширительного бака изменяет тип системы, которая в зависимости от его расположения бывает закрытой или открытой:

  1. Открытая система характеризуется размещением расширительного бака в наивысшей точке помещения; теплообменник, находящийся в свободной части топки, располагается в змеевике и заполняется водой под действием гравитации. Такая система проста, ее без труда можно смонтировать своими руками, но ввиду большой энергетической потери воды и высокого гидравлического давления труб – малоэффективна.
  2. При закрытой системе теплообменник располагается в закрытой части камина, а для циркуляции воды в системе используется насос. Вода закипает в случае остановки циркуляции, вследствие чего срабатывает аварийное отключение оборудования. Такая система намного сложнее для сборки своими руками

Для предотвращения такого явления в задней части устройства устанавливают дополнительный змеевик, наполняющийся при необходимости холодной водой. В водяную рубашку таких каминов встроен датчик температуры воды, и в случае ее перегревания система автоматически отключается.
