Воздушные сепараторы для домашнего отопления, удаление воздуха и шлама

Причины возникновения воздушных пробок

Сформировавшаяся воздушная пробка в батарее отопления может возникнуть по ряду причинИсточник strojdvor.ru

Воздух в системе отопления может скапливаться по разным причинам, поэтому рассмотрим каждую из них по отдельности, чтобы не допускать такого впредь. В статье рассказывается об этой проблеме в её общем понимании для централизованных и автономных систем, а вы уже сможете определить, что произошло именно у вас. Еще вы узнаете, чем так опасны газовые пробки: они блокируют проход теплоносителя, и он циркулирует в неполном объеме. Например, в радиаторе пробка может образоваться в верхней точке межреберного коллектора, следовательно, несколько секций будут холодными, так как вся вода будет проходить по соседним ребрам.

Причины завоздушивания системы отопления:

  • Зачастую ответ на вопрос, почему завоздушивается система отопления, лежит в её заполнении теплоносителем, и это касается как централизованного, так и автономного отопления. Например, при заполнении контура вода может подаваться с перерывами, то есть воздух закачивается вместе с жидкостью.
  • Ремонт стояков и лежаков. При разрыве отопительного контура и добавлении новых труб или радиаторов в систему всегда попадает воздух. Речь здесь идет о ситуации, когда такие работы проводятся при заполненном теплоносителем контуре. Какой-то участок перекрывают, меняют часть оборудования, а потом этот воздух, если его не спустить полностью, попадает в какие-либо уязвимые точки (колена, радиаторы).
  • Отсутствие, поломка или некорректная работа воздухоотводчика (клапана для отведения воздуха). Его устанавливают в самых высоких точках контура, так как газ в любом случае легче жидкости и будет скапливаться именно вверху.
  • Разгерметизация системы отопления. Это, как правило, происходит в результате коррозии металла, где последствием являются протечки или даже разрыв трубы или фитинга. Известны также случаи, когда на чугунном радиаторе централизованного отопления срывало заглушку (редко, но случается). При устранении таких проблем в большинстве случаев в систему, даже если её не отключать, попадает воздух.
  • Еще одной причиной того, почему воздушит систему отопления в частном доме, могут стать алюминиевые радиаторы, если в контуре «неправильный» теплоноситель. Добавленный в воду хлор (Cl) и кислород (O), содержащийся в воде, вступают в реакцию с алюминием (Al), что вызывает выделение водорода (H). Такой процесс способствует созданию газовых пробок. Справедливости ради следует отметить, что со временем внутренние стенки радиаторов окисляются и реакция больше не происходит, так как отсутствует контакт с главным катализатором.

Принцип работы гидрострелки

Разберем принцип работы гидравлического разделителя. Поскольку внутри трубы прибора ничего нет, ясно, что регулирование работы теплоносителя осуществляется за счёт физических законов. Как это работает:

Когда оборудование только запускается, температура теплоносителя ещё не достаточна, чтобы хоть как-то обогреть помещение, а циркуляционные насосы уже разгоняют его по батареям. Вода, достигая гидрострелки, направляется вниз и происходит вращение по малому кругу и котёл работает на себя, быстрее повышая температуру теплоносителя.

Гидравлические процессы, протекающие в гидрострелке

После того, как восстанавливается баланс в температуре подачи и обратки, потоки практически не смешиваются, а гидрострелка выполняет только функции сбора примесей и воздуха из жидкости. Но на практике, такое равновесие практически не достижимо и кратковременно, поэтому наличие гидрострелки всегда будет оправдано.

Если по каким-то причинам увеличивается расход системы, а протоки в котле меньшего диаметра и просто не могут обеспечить больший расход. Тогда вода в гидрострелке смешивается (происходит добавление нужного объема жидкости из обратки к подаче) и каждый элемент системы получает столько, сколько ей требуется – котёл меньше, ветки трубопровода больше.

Отопительные котлы длительного горения особенно остро нуждаются в установке гидрострелки, поскольку имеют несколько режимов топки (от розжига до затухания) и на каждом этапе работы требуется создать стабильные условия давления и температуры.

Как устанавливается сепаратор в систему отопления

Предпочтительнее устанавливать сепаратор в месте наиболее эффективного ламинарного потока. Постоянная скорость потока воды обеспечивается насосом нагнетающим теплоноситель в теплообменник котла. На выходе из котла перед гидрострелкой установка прибора будет малоэффективной. Он, конечно, будет работать, но учитывая то что гидрострелка, стоящая дальше будет регулировать скорость потока в сепараторе будет ощущаться изменение потока. Этот фактор и будет негативно влиять на работу прибора.

Если прибор будет установлен после гидрострелки, когда скорость потока будет постоянной, а колебания будут минимальными, в корпус сепаратора будет поступать именно тот поток, который необходим для его работы. Корпус прибора устанавливается строго вертикально, это необходимо для сбора газов во внутренней камере перед газовым клапаном. Неправильная ориентация прибора чаще всего приводит к обратному эффекту – система завоздушивается еще больше.

Кроме того нужно сказать о том, что сепаратор деаэратор с функцией очистки от шлама по своей конструкции отличается от фильтра для очистки от шлама. Фильтр, очищающий жидкость от мелких частиц шлама, устанавливают в другом месте – на трубопроводе подачи охлажденного теплоносителя. Конструкция этого фильтра работает на других принципах, поэтому и устанавливается не после, а перед отопительным котлом.

Сепараторы для дегазации и удаления шлама

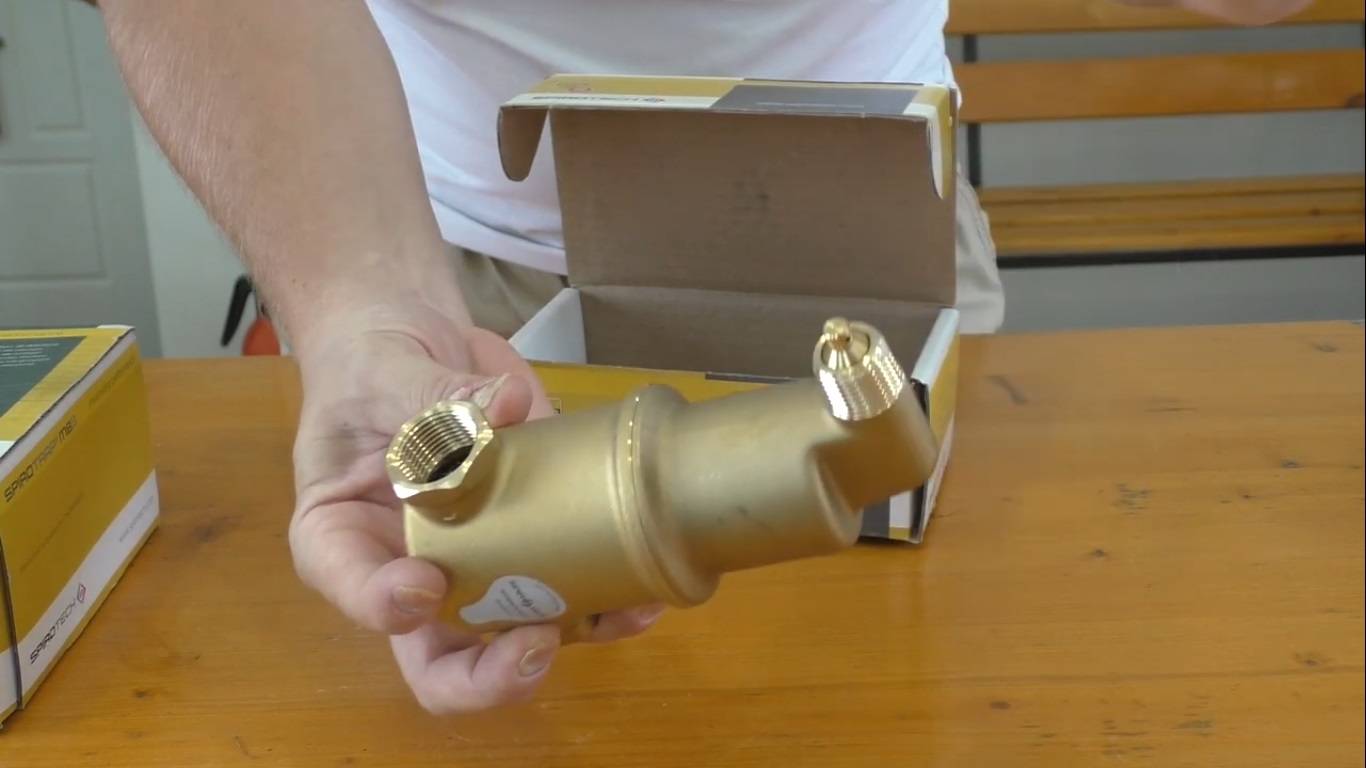

Рис.1 Сепаратор

Появившиеся в последние годы в РФ сепараторы начали производиться в Европе более 30 лет назад и стали стандартным элементом для дегазации и удаления шлама из систем отопления и водоснабжения. Кроме удаления пробок, сепараторы извлекают микропузырьки и частицы шлама из потока воды и объединяют в себе функции воздухоотводчиков, фильтров и деаэраторов. Сепараторы не требуют расходных материалов, энергии и сервисного обслуживания, работают несколько десятков лет, имеют простую и надежную конструкцию без движущихся частей.

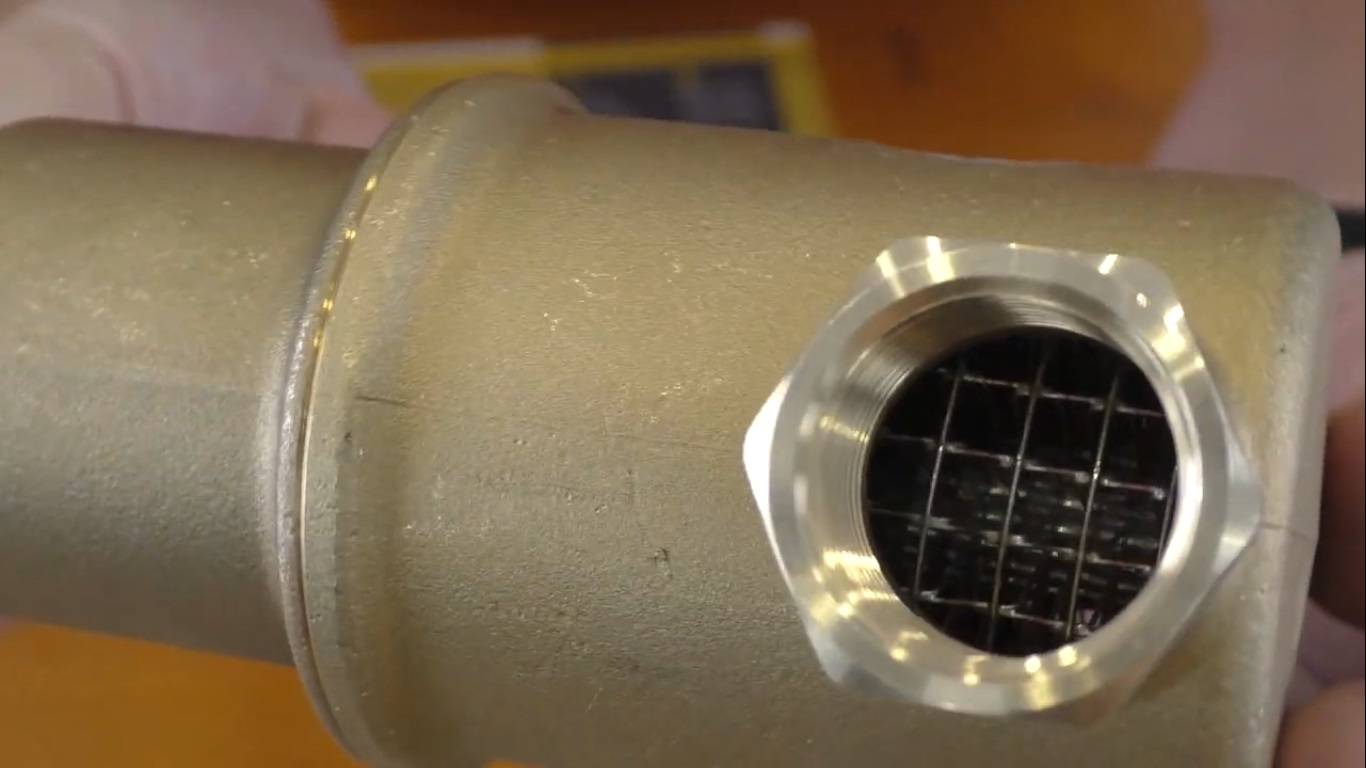

Универсальный сепаратор представляет собой металлический цилиндр с воздухоотводчиком наверху, вентилем для сброса шлама внизу и неподвижным механическим сепарирующим элементом внутри (Рис.1). Элемент внутри сепаратора обеспечивает быструю транспортировку микропузырьков наверх и осаждение нерастворимых частиц внизу при прохождении потока воды через сепаратор. Автоматический поплавковый воздухоотводчик сепаратора выводит накапливающийся наверху воздух, а периодическое удаление шлама осуществляется вручную с помощью шарового вентиля внизу сепаратора. В обоих случаях система не разгерметизируется. При начальном заполнении системы водой большие воздушные пузыри быстро удаляются с помощью специального вентиля в корпусе воздухоотводчика. Сепараторы устанавливаются вертикально.

Сепараторы разных фирм, как правило, отличаются разным типом сепарирующих элементов. В сепараторах Пневматекс (Швейцария) в качестве такого элемента используются лепестковая спираль (спирали) с профилированной поверхностью из нержавеющей стали, установленная вертикально вдоль оси сепаратора ( Рис.1). Разными могут быть и механизмы извлечения газов и твердых частиц. Как правило, при этом используется гравитационный механизм осаждения частиц и возгонки пузырьков. Для усиления эффекта снижается скорость потока внутри сепаратора (увеличение поперечного сечения), производится ламинаризация потока. В некоторых моделях используется центробежный эффект при раскручивании потока внутри сепаратора. При использовании рабочих элементов с большой площадью включается механизм сорбции микропузырьков на поверхности с дальнейшим их слиянием в более крупные пузырьки и всплытием.

Диапазон применения сепараторов достаточно широк.

Например, промышленные сепараторы Пневматекс (типоразмеры DN 50 – 600 mm) способны обрабатывать потоки в диапазоне 5 – 2000 м 3 /ч. Корпуса промышленных сепараторов изготовляются из стали.

Латунные сепараторы для небольших объектов (типоразмеры DU 20 – 40 mm) обрабатывают потоки до 5 м 3 /ч. Все сепараторы из латуни собираются из базовых элементов и легко трансформируются.

Устройство автоматического газоотводчика

Прибор изготавливают в виде полого корпуса с патрубком, который находится в нижней части корпуса. В цилиндре размещен поплавок из полимера, соединенный тягой с клапаном игольчатого типа.

Принцип работы прибора основан на применении силы тяжести плавучего поплавка. Когда он находится в верхней позиции, клапан закрыт, если опущен, краник открывается. Пластиковый поплавок соединен с пружинящим золотником. Когда внутрь устройства попадают пузырьки газа, поплавок опускается, и в определенный момент золотник освобождает отверстие для выхода газа. После его удаления корпус вновь наполняется теплоносителем, поплавок возвращается в первоначальное положение, золотник перемещается, закрывая отверстие. Механизм находится в режиме ожидания. Детально с устройством воздухоотводчика можно ознакомиться на фото.

  1. Запорный колпачок предупреждает протечку воды при аварии и предохраняет отверстие от загрязнения. В новых моделях можно встретить вариант принудительного закрытия клапана, позволяющий устранять воздух и вручную.
  2. Обратный клапан с встроенным автозапором предоставляет возможность обслуживания газоотводчика без слива воды.
  3. Полезно поплавковое устройство и при освобождении системы или отдельного участка. Так как снижение уровня воды в камере автоматически приоткроет клапан, это поможет воздуху проникнуть внутрь, чтобы ускорить опорожнение.
  4. Надежность работы газоотводчика зависит от гидростатического давления, это означает, что в теплосети должны соблюдаться нормы рабочего давления.

Принцип работы воздухоотводчика можно увидеть на этом ролике:

К недочетам конструкции можно отнести требовательность к чистоте теплоносителя. Грязная вода постепенно забивает отверстие, это нарушает герметичность выпускного клапана. Чтобы устранить течь, механизм разбирают и чистят .

Еще одно уязвимое место в таких моделях – протечка на участке с резьбой между корпусом прибора и верхней крышкой. Проблема возникает после разрыва уплотнителя. Кольцо-прокладку надо заменить или подмотать резьбу фум-лентой.

Для каких целей в систему отопления дома встраивают сепаратор шлама и сепараторы-деаэраторы


нарушения работы отопления вызванных насыщением теплоносителя воздухом и шламом довольно много. Но чаще всего видимыми признаками нарушения выступают:

  • Нарушение теплоотдачи батареи отопления – это может быть завоздушивание или создание воздушной пробки или оседание воздушных пузырьков на стенках радиатора. Такая воздушная прослойка мешает нормальному теплообмену и снижает эффективность работы прибора;
  • Мелкие пузырьки, как ни странно, очень негативно влияют на работу насосного оборудования. Представить себе как воздух мешает работать насосу нетрудно. Крыльчатка насоса постоянно находится в жидкости, вращаясь, создает поток, который дальше проталкивается по трубам. Если жидкость однородна, то электромотор работает стабильно с постоянной нагрузкой. Если в жидкости получается большое количество пузырьков, то и плотность будет неоднородной, насос будет работать рывками, что приведет к износу электромотора.
  • Пузырьки содержат не атмосферный воздух, большинство из них наполнены кислородом. И если человек без него не может обойтись, то резиновые изделия, пластик и уплотнители активно разрушаются ним. Также пагубно влияет кислород и на металл – в процессе реакции образуется зона коррозии, что может привести к нарушению герметичности системы;
  • Вода, подающаяся в систему отопления, не всегда проходит подготовку и обезжелезивание. Часто систему заполняют из местных источников, где вод может содержать как большие нерастворимые частицы, такие как вкрапления глины или песка, так и растворимые соли. Часто именно растворенные соли при нагревании образуют мельчайшие частички кальция и железа. Именно этот мусор и становится причиной засорения батарей и трубопроводов.

Установленный в систему сепаратор позволяет отделить эти вкрапления от жидкости и тем самым обеспечить безаварийную работу оборудования.

Как работает сепаратор воздуха для отопления


Для начала, чтобы понять, как работает сепаратор нужно определиться, что лежит в основе его принципа работы. Назвать это устройство фильтром тонкой очистки вряд-ли получится, у фильтра совершенно другие задачи, да и принцип работы немного иной. Фильтр имеет фильтрующий элемент, в процессе прохождения жидкости сквозь него он задерживает нерастворенные частицы того размера которого позволяет задержать сетка фильтра. Сепаратор, в отличие от фильтра работает в несколько этапов. По сути, в корпусе происходит одновременно несколько процессов. Сначала ламинарный поток преобразуется в множество вихревых потоков, которые меняют направление своего движения, пересекаются, меняют направление и даже идут навстречу друг другу. Дальше, в ходе этого смешения выделяются две составляющие – воздушно-газовая смесь и шлам. Первый выделенный из жидкости поток сначала преобразуется в туманное облако, а немного позже, когда тонкие стенки пузырьков лопаются от ударов друг о друга, газ образует один общий объем, который и отводится наружу через клапан. Шлам, также сбивается в более тяжелые частицы, но в отличие от газа постепенно опускается вниз, оседая на дно в виде осадка.

Проще говоря, работу сепаратора можно представить следующим образом – в корпусе происходит преобразование потока теплоносителя, в результате чего из него выделяется (сепарируется) воздушно-газовая смесь и осадок из нерастворимых частичек.

Многоступенчатая система

Система с приборами воздухоудаления Чтобы избежать проблем образования воздушных пробок, еще на этапе проектирования автономной системы отопления, нужно предусмотреть один очень важный момент. Он основывается на многоступенчатой системе отвода воздуха из каждой группы приборов отопления отдельно. При этом для них необходимо использовать конкретные виды воздухоотводчиков в нескольких установочных местах. Например:

  • Для стравливания воздуха из теплообменника котла устанавливают автоматический воздухоотводчик непосредственно на котле.
  • Для каждого коллектора устанавливают свой местный воздухоотвод.
  • Каждый радиатор обустраивают своим ручным краном Маевского.
  • Для стояков нужно применять специальные воздухоотводы, которые необходимо планировать для установки в самых высоких точках.

Сепаратор воздуха и шлама: очистка и защита системы отопления

Чтобы отопительная система функционировала без удручающих сбоев, воздуха в ней быть не должно. Внушительное количество кислорода в теплоносителе может «породить» такие явления, как шумные насосы, батареи, которые не нагреваются. Не меньшим бедствием является и коррозия – процесс разрушения металлов, из которых созданы трубы, клапаны. Для защиты системы от разрушительных процессов применяется специальное устройство – сепаратор. Его задача – собрать кислород, «гуляющий» в воде, затем убрать его из теплоносителя.

Отрицательное влияние воздуха на работу системы отопления

Неискушённому человеку трудно поверить, что обычный воздух может становиться колоссальной проблемой. Но приходится признать: на состояние отопительной системы кислород действует, как медленный яд на живое существо.Приведём лишь некоторые примеры ухудшения работы системы по вине воздуха:

  1. Мелкие пузырьки воздуха, прилипающие к стенкам радиатора, не позволяют ему отдавать тепло. Эффективность отопительного «организма» резко снижается.
  2. Насос, подающий воду, быстрее изнашивается.
  3. Кислород, попадающий в трубы, фильтры, клапаны и потребители, разрушает металл.
  4. Ржавчина, которая появилась в результате коррозии, «блуждает» вместе с массами воды. Скапливаясь, она становится шламом (грязью) и может привести к неисправности системы.

Методы борьбы с воздухом в трубах

До недавнего времени с присутствием газа в трубах специалисты боролись такими способами:

  • следили, чтобы система постоянно находилась под небольшим давлением (эта хитрость защищает от подсасывания кислорода);
  • использовали специальные трубы, через стенки которых воздух проникнуть не может;
  • в тех участках, где кислороду легче всего скапливаться, устанавливали отводчики воздуха.

Опыт показал, что воздухоотводчик наиболее эффективно справляется с задачей ликвидации кислорода лишь тогда, когда он работает в паре с сепаратором.

Способы проникновения кислорода в систему

Многие люди, расстроенные слабым отоплением в жилище и частым скоплением кислорода в радиаторе, спешат обвинить в этих неприятностях специалистов, которые проектируют и устанавливают отопительное оборудование. Неопытному человеку проще сделать вывод, что элементы системы отопления не слишком качественны, негерметичны, чем разобраться в истинных причинах появления газа в трубах.

Назовём основные способы попадания воздуха в систему:

  1. Кислород оказывается в трубах в виде микроскопических пузырьков, находящихся в толще воды. Когда вода становится горячей, воздух «убегает» из неё, превратившись в свободный газ. И чем больше нагревается жидкость, тем большее количество газа из неё выйдет.
  2. Воздух проникает через соединительные элементы (прокладки, воздухоотводчики).
  3. После ремонтных работ кислород может буквально «ворваться» в систему отопления.

Если говорить откровенно, полностью защитить отопительное оборудование от попадания кислорода нереально. Даже длительный простой системы приводит к тому, что воздуха в ней оказывается слишком много, и его приходится спускать.

Чтобы надёжно защитить трубы, фильтры и другие составляющие отопительной системы, необходим воздушный разделитель (сепаратор). Использование этого компактного приспособления помогает решить проблему «воздушного нашествия». А значит, вы избавитесь от шлама, который появляется из-за активности кислорода.

Отводчик воздуха и сепаратор – не одно и то же

Часто приходится слышать вопросы, чем отличается воздушный разделитель от воздухоотводчика. На первый взгляд, эти два приспособления выполняют одну задачу – удаляют из отопительных систем кислород. Но отводчик воздуха убирает газы из системы постепенно, по мере их скопления.

Сепаратор действует более решительно. Он быстро разделяет газы, растворённые в воде, и выводит их из системы отопления.

Если вы желаете, чтобы все элементы отопительной системы работали бесперебойно, стоит установить разделитель воздуха

Важно подобрать компактное приспособление, которое бы справлялось с обязанностями выведения кислорода из теплоносителя. В последние несколько лет огромной популярностью пользуются сепараторы flamcovent

Эффективность этих приспособлений огромна, ведь в основе их работы лежит принцип слияния. Суть метода: крошечные пузырьки воздуха, соприкасаясь с поверхностью устройства, прилипают к ней. За короткий промежуток времени пузырьки объединяются в большие «облака». Потом они отрываются от сепаратора и всплывают.

Сепараторы с магнитными ловушками

Сепараторы Пневматекс с магнитными ловушками (DN 20 – DN 400 мм) улавливают нерастворимые примеси железа в воде намного эффективней, чем обычные сепараторы. Стержень (стержни) с мощным магнитом вставляется снизу снаружи в гильзу сепаратора и вынимается перед операцией вымывания шлама без нарушения герметичности системы. Магнитный стержень отделен стенками гильзы от воды и не требует очистки или защиты от коррозии. Гильза сделана из немагнитного материала, поэтому магнитные частицы быстро оседают вниз и затем шлам смывается через вентиль. Для эффективного вымывания вентиль смещен от центра (создание вихревого эффекта). Сепараторы с магнитными ловушками содержат также обычные сепарирующие элементы и обладают всеми свойствами дегазации и удаления немагнитных частиц, как и у обычных моделей сепараторов.

Сепараторы для дегазации и удаления шлама

Рис.1 Сепаратор

Появившиеся в последние годы в РФ сепараторы начали производиться в Европе более 30 лет назад и стали стандартным элементом для дегазации и удаления шлама из систем отопления и водоснабжения. Кроме удаления пробок, сепараторы извлекают микропузырьки и частицы шлама из потока воды и объединяют в себе функции воздухоотводчиков, фильтров и деаэраторов. Сепараторы не требуют расходных материалов, энергии и сервисного обслуживания, работают несколько десятков лет, имеют простую и надежную конструкцию без движущихся частей.

Универсальный сепаратор представляет собой металлический цилиндр с воздухоотводчиком наверху, вентилем для сброса шлама внизу и неподвижным механическим сепарирующим элементом внутри (Рис.1). Элемент внутри сепаратора обеспечивает быструю транспортировку микропузырьков наверх и осаждение нерастворимых частиц внизу при прохождении потока воды через сепаратор. Автоматический поплавковый воздухоотводчик сепаратора выводит накапливающийся наверху воздух, а периодическое удаление шлама осуществляется вручную с помощью шарового вентиля внизу сепаратора. В обоих случаях система не разгерметизируется. При начальном заполнении системы водой большие воздушные пузыри быстро удаляются с помощью специального вентиля в корпусе воздухоотводчика. Сепараторы устанавливаются вертикально.

Сепараторы разных фирм, как правило, отличаются разным типом сепарирующих элементов. В сепараторах Пневматекс (Швейцария) в качестве такого элемента используются лепестковая спираль (спирали) с профилированной поверхностью из нержавеющей стали, установленная вертикально вдоль оси сепаратора ( Рис.1). Разными могут быть и механизмы извлечения газов и твердых частиц. Как правило, при этом используется гравитационный механизм осаждения частиц и возгонки пузырьков. Для усиления эффекта снижается скорость потока внутри сепаратора (увеличение поперечного сечения), производится ламинаризация потока. В некоторых моделях используется центробежный эффект при раскручивании потока внутри сепаратора. При использовании рабочих элементов с большой площадью включается механизм сорбции микропузырьков на поверхности с дальнейшим их слиянием в более крупные пузырьки и всплытием.

Диапазон применения сепараторов достаточно широк.

Например, промышленные сепараторы Пневматекс (типоразмеры DN 50 – 600 mm) способны обрабатывать потоки в диапазоне 5 – 2000 м 3 /ч. Корпуса промышленных сепараторов изготовляются из стали.

Латунные сепараторы для небольших объектов (типоразмеры DU 20 – 40 mm) обрабатывают потоки до 5 м 3 /ч. Все сепараторы из латуни собираются из базовых элементов и легко трансформируются.

Виды воздухоотводчиков

Клапаны для удаления воздушных пробок бывают автоматическими и ручными. Ко второму типу воздухоотводчиков относят краны Маевского. Их используют не только для вывода воздуха, но и для его запуска, чтобы слить теплоноситель из системы.

Кран Маевского

Это устройство изготавливают из латуни, имеет простую, но надёжную конструкцию. Основные детали крана Маевского – это корпус и винт. Все детали клапана максимально плотно расположены друг другу, благодаря чему теплоноситель не может выйти наружу. Открывают кран с помощью специального ключа, отвёртки или рукой.

Перед тем как убрать воздух из системы отопления, необходимо подготовить ёмкость для теплоносителя и инструменты. Пошаговая инструкция удаления воздушных пробок с помощью крана Маевского:

  1. Если система отопления работает с помощью циркуляционного насоса, то его следует выключить на время сброса воздуха.
  2. Ключом, отвёрткой или рукой поворачивается кран на 1 оборот против часовой стрелки. Сразу же будет слышно шипение выходящего из радиатора воздуха.
  3. Как только начал вытекать теплоноситель, значит, воздушная пробка удалена, кран Маевского обратно закрывают.

Автоматический воздухоотводчик

Автоматический воздухоотводчик VALTEC VT.502

Это устройство самостоятельно выводит воздух из системы отопления. Устанавливается либо вертикально или горизонтально. Состоит из латунного корпуса, поплавка, выпускного клапана и шарнирного рычага. Чтобы теплоноситель не мог протечь через него, воздухоотводчик оснащён защитным колпачком.

Обратите внимание! Автоматические устройства чувствительны к примесям, содержащимся в воде. Для длительной их эксплуатации в систему отопления дополнительно устанавливаются очистительные фильтры.. Принцип работы следующий: если воздуха в камере нет, то выпускной клапан закрыт

По мере его поступления внутрь поплавок опускается. Как только камера полностью заполняется, выпускной клапан открывается, и воздух выводится наружу. После чего поплавок снова закрывает выпускной клапан

Принцип работы следующий: если воздуха в камере нет, то выпускной клапан закрыт. По мере его поступления внутрь поплавок опускается. Как только камера полностью заполняется, выпускной клапан открывается, и воздух выводится наружу. После чего поплавок снова закрывает выпускной клапан.

Сепаратор воздуха

Это устройство состоит из металлического корпуса, воздухоотвода, сливного крана и трубки с сеткой. В отличие от обычных воздухоотводчиков, сепаратор сам отбирает воздух из воды. Проходя через сетку теплоноситель завихряется, благодаря чему и образуются пузырьки воздуха. В итоге они поднимаются наверх, и газы удаляются через воздухоотводчик. Помимо воздуха сепаратор отделяет песок, ржавчину и другие примеси. Удаляют шлам через сливной кран, расположенный снаружи на дне корпуса.

Сепаратор микропузырьков.

Посмотреть цены на Сепараторы микропузырьков
Скрыть

Принцип работы сепаратора базируется на мгновенном действии. Он разделяет газы, которые растворяются в воде, и тут же выводит их из отопительной системы. Основу конструкции голландского сепаратора «Spirovent» составляет медная трубка с медной сеткой. Сетка уменьшает турбулентность, что позволяет остановить микропузырьки абсолютно любого размера. Далее пузырьки поднимаются вверх и отводятся из системы отопления через автоматический воздухоотводчик. Сепаратор микропузырьков устанавливается в наиболее горячем месте системы отопления. Например, на подающем трубопроводе на выходе из котла, потому что именно в этом месте высвобождается большее количество микропузырьков в системе отопления из воды.

Почему следует применять гидравлическую стрелку

Участок системы отопления с гидрострелкой.

С другого ракурса.

В системах отопления, где имеется два и более отопительных контура (радиаторы, водяной теплый плинтус. теплый пол, ГВС), как правило, контуры соединены между собой общим коллектором. При этом, наличие общего коллектора может привести к следующим проблемам:

  • Циркуляционные насосы каждого из контуров оказывают влияние друг на друга (особенно если насосы различаются по мощности). Для преодоления воздействия более мощного насоса, маломощный насос должен работать на пределе своих возможностей, потребляя больше электричества, чем это требуется в «обычных» условиях. При этом, работая на пределе своих возможностей, насосы раньше выходят из строя. К тому же, в таких условиях насос не всегда может обеспечить требуемую производительность;
  • Даже если циркуляционный насос одного из котуров был выключен, его радиаторы все равно будут нагреваться (под воздействием остальных насосов, циркуляция теплоносителя в отключенном контуре будет сохраняться);
  • Трудности при расчете мощности насосов как для котла, так и для отопительных контуров. Мощность насоса котла должна подбираться с учетом суммарной мощности насосов потребителей тепла.

Все вышеперечисленные проблемы может решить гидравлическая стрелка.

Вид на стрелку сбоку.

Примечание! В гидравлическом разделителе скорость движения теплоносителя резко снижается (примерно в 9 раз), это происходит из-за того, что при входе в разделитель, диаметр потока увеличивается в несколько раз (как правило, в 3 раза). Благодаря этому, исключаются перепады давления в системе.

Где купить

Среди отечественных предприятий, занимающихся выпуском готовых гидрострелок, является новосибирская компания ТМК Гольфстрим.

Здесь производят гидравлические распределители из высокоуглеродистой стали толщиной 3 мм.

Простые приборы с 4 патрубками стоят от 3,1 тыс. руб. (до 50 кВт). Аналогичное устройство до 100 кВт будет стоить почти 4 тыс. руб.

Есть модели, совмещённые с коллектором. Такой комплект на три контура обойдётся в 6,8 тыс. руб. Пятиконтурный – 9,3 тыс. руб. Среди продукции есть и мощное котельное оборудование. Например, стрелка DN100, рассчитана на работу до 500 кВт будет стоить 25 тыс. руб.

Связаться с организацией можно по телефону +7 913-953-16-80.

Многие другие производители также занимаются выпуском гидрораспределительного оборудования (только цены значительно выше):

  • итальянская фирма Immergas;
  • Аристон;
  • Meibes и другие.

Гидрострелка для отопления своими руками


Поскольку строение устройства простейшее, у многих возникает желание сделать его самостоятельно. Расчёты размеров гидрострелки для отопления начинаются с диаметра трубы, которая подойдёт для конкретной системы.

Для расчётов понадобятся данные:

  • Мощность котла (кВт) — W.
  • Разница между температурой подачи и обратки – ΔT.

Подставив данные, по формуле можно высчитать минимальный внутренний диаметр (D) в мм.

Между патрубками должно «помещаться» 2-3 внутренних диаметра прибора.

Но не всё так просто, как кажется. Чтобы сделать стрелку самостоятельно, нужны навыки сварщика. Услуги наёмного специалиста будут стоить не мало. Не всегда легко найти качественные патрубки с ровной резьбой, тогда придётся прибегнуть к услугам токаря. В результате, суммарная стоимость материалов, работы и времени может даже превосходить затраты на покупку готового заводского устройства.

Есть и ещё один момент, в котором самоделки уступают фабричным аналогам. Поскольку они не имеют термозащитного кожуха, разделитель излучает тепло там, где не запланировано хозяином.

Угловые и радиаторные воздухоотводчики

В разных отопительных системах может возникнуть множество ситуаций, когда требуется удалять воздушные пробки в самых труднодоступных или удаленных местах. Все их перечислить невозможно, так как вариантов слишком много. Там, где установить простой клапан не представляется возможным, поскольку труба с резьбой на конце находится в горизонтальном положении, подойдет угловой воздухоотводчик. Его патрубок, выходящий снизу, поворачивает под углом 90º и может быть присоединен к горизонтальному участку.

Зачастую для автоматического стравливания воздуха из батарей вместо традиционного крана Маевского некоторые пользователи ставят угловой клапан. Это бывает актуально при неприятном стечении обстоятельств, когда газы образуются в сети постоянно и происходит это как раз в радиаторах. Причина – химическая реакция веществ, иногда присутствующих в воде, с алюминиевым сплавом батарей при повышенной температуре. Клапан с угловым патрубком ставить нет смысла, ведь существует специальный автоматический воздухоотводчик для радиаторов, изображенный на фото:

Эти устройства предназначены только для батарей и имеют соответствующее резьбовое присоединение. Вместо ручных кранов их предпочтительнее ставить на обогреватели из алюминия или частично биметаллические, где тоже есть контакт сплава с водой. В остальных ситуациях радиаторный воздухоотводчик монтируется по желанию, но то, что он привнесет удобство в эксплуатации, не вызывает сомнений.

Для удобства обслуживания и прочистки в продаже имеются комплектные устройства — автоматические воздухоотводчики с клапаном. Последний представляет собой небольшой резьбовой переходничок с подпружиненным лепестковым клапаном внутри. Переходник накручивается на резьбу непосредственно перед воздухосбрасывателем и служит для того, чтобы при действующей системе можно было снять его и прочистить либо заменить. Подобными переходниками снабжаются воздухоотводчики DANFOSS, VALTEK и многих других известных брендов.
