Камин с водяным контуром

Недостатки печного отопления с водяным контуром

1. Потеря полезного пространства. Теплообменник, встраиваемый в топливник, значительно уменьшает его размер, потому при закладке топливника нужно учитывать этот фактор. Ну а если теплообменник встраивается в уже имеющуюся конструкцию единственным решением остается частая закладка топлива.
2. Повышенная пожароопасность. Так как печь или камин предполагают наличие открытого огня и запаса топлива неподалеку, то оставлять без присмотра такую печь надолго не рекомендуется.

   Организовав печное отопление в доме, вы должны постоянно следить за пожарной безопасностью

3. Угарный газ. При неправильной эксплуатации в жилые помещения может проникать угарный газ, опасный для жизни человека.

Конструкция печного отопления с водяным контуром

Устройство печи камина с водяным контуром отопления включает теплообменник. Но также может содержать котел или прибор радиатора. Такое устройствообеспечивает нагрев значительного объема воды. Параметры бака определяются вместимостью топки. Подобное оборудование бывает закрытого и открытого типа. В качестве материала чаще всего применяется металл и кирпич. В приборах открытого типа есть в наличии открытая топка, а через теплообменник проходит вода. Кирпичные устройства обладают сложным техническим устройством. Устанавливается расширительный бак.

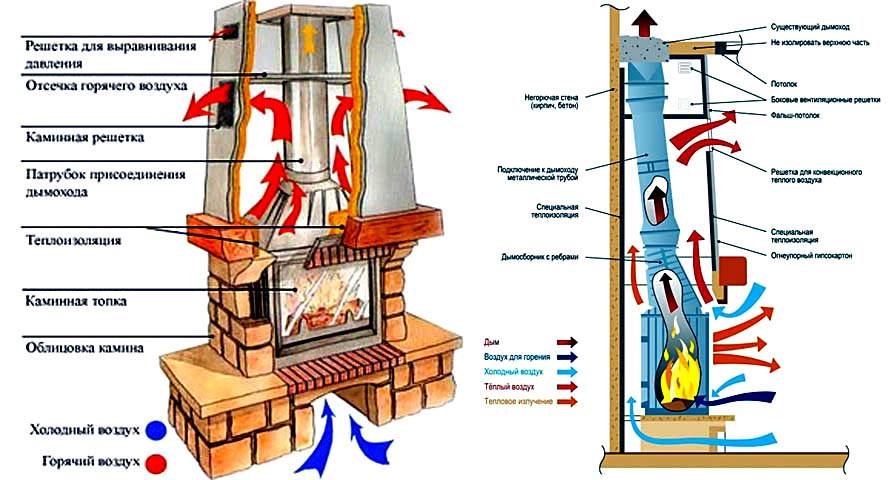

Основное устройство печи

Теплообменник и расчет мощности

Расчет габаритов и показателя мощности теплообменника является сложной задачей. Стандартная конструкция образует 6,5 тыс. кКал, что требуется для обогрева малогабаритного домика. Водяной контур позволит повысить количество выделяемого тепла. При подборе теплообменника помогут специальные таблицы.

Так функционирует система

Материалы

Перед тем, как выбрать печь камин с водяным контуром отопления, важно подобрать материал изготовления. Есть такие варианты:

• медь обладает высокой теплопроводностью. Она способна выдерживать высокие температурные скачки. Появляющийся при охлаждении магистралей конденсат включает вредные компоненты, которые провоцируют коррозию;
• чугун стойкий к коррозии, но известен своей хрупкостью. При остывании и прогревании могут образовываться трещины;
• сталь относится к доступным материалам, которые легко поддаются обработке. Такое устройство как теплообменник производят из стали жаропрочного типа. При этом применяются бесшовные трубы;
• нержавеющая сталь – дорогостоящий вариант для изготовления радиаторов, но обладающий отличным качеством.

Теплообменник из качественного материала является гарантией безопасности

Устройство

Самым важным устройством печи для отопления дома с водяным отоплением является теплообменник. Он изготавливается из профильных магистралей прямоугольного и круглого типа. Нюансы монтажа определяются конфигурациями механизма:

• устройство из листовой стали может быть размещено в жарком месте – в топке. Для производства применяется лист из стали и специальная труба. Магистраль для подачи воды желательно расположить на самом верху конструкции. Это позволит избежать гидроудара. Чтобы жидкость внутри не закипела, зазор внутри должен быть не менее 30 мм;
• теплообменник также производится из труб, при этом применяются прямоугольные и круглые трубы. При его установке должен быть обеспечен свободный доступ к дверце для дров, для дымооборотных магистралей и колосников;
• регистр трубчатого типа размещается внутри оборудования.

Вариант установки коснтуркции

Тонкости монтажа

При установке теплообменника в печи дровяной  с водяным контуром соблюдайте следующие правила:

• данный механизм должен опрессуется до установки в оборудовании и после этого;
• устройство устанавливается сразу же после возведения основания под печь. Только затем выполняется ее кладка;
• между теплообменником и поверхностями стен должно быть пространство в 10-15 мм;
• при установке труб должен оставляться зазор в 5 мм;
• на выходе участок магистрали должен составлять не менее 12-15 мм;
• магистрали объединяются с теплообменником при помощи жаропрочного уплотнитель;
• подключение водяного контура к основной конструкции должен проводить специалист.

Установка конструкции с линиями для подачи воды

Как выбрать

В техпаспорте каминной топки есть три параметра: максимальная, минимальная и номинальная мощности. Оптимальной будет номинальная, которую можно определить экспериментальным путем через какой-то промежуток времени. Для отопления 10 кв. м дома с потолками в 2,5м, достаточно мощности в 1 кВт. С учетом этих стандартов несложно рассчитать мощность своей топки. Поскольку слишком активная эксплуатация камина может сократить время его службы, лучше приобретать камин с запасом мощности в 10-5% от номинала.

Продажей и установкой водяных каминов занимаются специализированные компании, предлагающие множество вариантов каминов, для разных помещений и условий эксплуатации, здесь же можно выбрать порталы на любой вкус.

Оценивая все аргументы «за» и «против», напрашивается вывод, что установка водяных каминов по сравнению, с установкой, например, электрического котла такой же мощности, обойдется значительно дороже, и окупятся эти расходы в течение 5 лет при условии постоянного проживания в доме.

Если дом имеет небольшую площадь, используется для периодического проживания, эксплуатировать водяной камин может быть экономически невыгодно. Таким образом, выбор водяного камина будет удачным при установке его как резервный вариант отопления больших домов и при ограничении мощности электроэнергии до 3 кВт.

Параллельное использование водяного камина с основным газовым или электрическим котлом спасет от полного отключения отопления при неисправности основного агрегата, плюс дополнительная экономия 35% топлива.

Установка и подключение печи-камина

Для того чтобы снабдить дом системой отопления с участием термокамина, требуется обзавестись следующим оборудованием:

1. Само устройство, которое может устанавливаться в специально отведенном помещении или в одной из жилых комнат дома.
2. Емкость для теплоносителя со змеевиком, вмонтированная в подсобке.
3. Трубы, радиаторы и компоненты системы горячего водоснабжения.

Все эти элементы соединяются по открытой либо закрытой схеме монтажа. Разница между тем или иным планом установки состоит в типе расширительного бачка и месте его расположения.

При обустройстве дома системой отопления по открытой схеме применяется сила гравитации. То есть от установленного на чердаке расширительного бака вода свободно попадает в теплообменник, откуда уже нагретой трубами разносится по всему дому. Чтобы избежать некоторых аварийных ситуаций, предусмотрен возврат лишней горячей воды в бак. Простота этой схемы очевидна. При ее использовании не нужно устанавливать какие-либо дополнительные электроприборы, которые будут способствовать работе системы отопления. В то же время не рекомендуется использовать такой план установки для обогрева большого дома. Это связано с тем, что в первую очередь безвозвратно теряется удельный вес нагретой воды на участках устройства из-за большого гидравлического сопротивления труб.

Более распространенной считается закрытая отопительная система. В ней используется мембранный расширительный бачок, от которого вода направляется ко встроенному в печь-камин теплообменнику и нагревается до 80 градусов. Далее, с помощью циркуляционного насоса горячая жидкость поступает в отопительную систему через бойлер-накопитель. Существует зависимость между прекращением теплоотдачи, которое может привести к закипанию воды, и остановкой работы циркуляционного насоса из-за выключения электропитания.

Благодаря наличию вспомогательного змеевика в задней части топки можно предотвратить перегрев теплоносителя. Для этого при необходимости его следует наполнить холодной водой. Такие действия помогут обезопасить каминную систему от чрезмерного возрастания давления внутри нее, что способно привести к поломке устройства. Кроме того, водяная рубашка оснащена датчиком термозащиты, срабатывающим при превышении допустимого уровня температуры.

Системы разводки отопления

При организации системы разводки отопления стоит учесть, что они встречаются двух разновидностей: открытые и закрытые.

В первом случае циркуляция воды происходит за счет наклона трубопровода. Нагретая вода подается в самую верхнюю точку. После этого она проходит по всему трубопроводу самотеком. Уровень при этом постепенно снижается. В котел вода возвращается по трубе, которую называют обраткой. В чердачном помещении устанавливается расширительный резервуар для обеспечения возможности расширения при увеличении температуры. Нагретая вода вытесняется в расширительный резервуар, при постепенном охлаждении наблюдается обратный процесс.

Основное преимущество открытой системы заключается в ее простоте. Монтаж может быть выполнен самостоятельно. Однако она не подходит для отопления значительной площади.

Система закрытого типа циркуляции происходит принудительно при помощи специального насоса. В этом случае трубопровод чаще всего монтируются из пластиковых труб. Поскольку в их конструкции предусмотрено несколько слоев, они отличаются повышенной теплоизоляцией по сравнению с металлическими трубами. Это позволяет снизить теплопотери при транспортировке воды.

Вода в закрытой системе нагревается до 90 градусов или даже ниже. Она поступает в накопительный бойлер, после чего попадает в систему трубопроводов. Ее движение осуществляется за счет функционирования циркуляционного насоса. Прекращение или нарушение теплоотдачи может быть причиной закипания воды. Это приведет к отключению насосного оборудования и росту давления внутри. Оно, в свою очередь, станет причиной выхода из строя системы.

Чтобы предотвратить это в камине устанавливается дополнительный змеевик. При необходимости через него подается холодная вода, понижая температуру системы. Другой вариант защиты это монтаж термодатчика. Как только температура воды достигает критических значений, автоматическая система сбрасывает ее в канализационную систему.

Камина с водяным контуром – это экономичный вариант для организации дополнительной подачи тепла или отопления небольшого коттеджа или дачного домика.

Подключение

Водяной камин можно сложить и из кирпича ─ стенки должны быть двойными (внутренняя – из металла, внешняя – из кирпича), между стенками находится змеевик. Этот вариант камина требует точного соблюдения размеров и высокой квалификации, переделать такую работу сложно, поэтому браться за кладку домашнему мастеру без подобного опыта рискованно. Проще купить металлический камин и остальные комплектующие отопительной системы и воспользоваться инструкцией по монтажу.

Пошаговая инструкция подключения камина:

1. Выровнять пол на месте установки печи, облицевать отражающими подтопочными листами из нержавеющей стали.
2. Установить на площадку печь, подкручивая ножки, отрегулировать ее по уровню.
3. Смонтировать систему водяного отопления с циркуляционным насосом. В некоторых моделях каминов циркуляционный насос уже встроен. Но так же возможен монтаж в открытую систему отопления без циркуляционного насоса.
4. По выбранной схеме к системе отопления подключают теплообменник.
5. Заполнить систему водой, проверить ее герметичность и нормальную работу циркуляционного насоса.
6. Смонтировать дымоход, подключить его к дымовому каналу камина, обработать все стыки жароустойчивым нерметиком, все проходки продублировать негорючими материалами.
7. Провести пробную растопку камина. При первой попытке из-за спекания краски может появиться неприятный запах. Впоследствии его не будет.
8. Проверить нагрев воды в системе, регулируя скорость циркуляции, сбалансировать систему вентилями на радиаторах.

Схема подключения

Нюансы монтажа и подключения печи камина с водяным контуром

Монтаж камина с водяным контуром подразумевает его установку и подключение к системе отопления. Для работы понадобятся следующие детали и узлы в зависимости от конфигурации устройства:

• подставка для установки камина;
• расширительный бак;
• медная или оцинкованная труба для подключения печки;
• циркуляционный насос;
• автоматика для управления насосом и отключения основного котла;
• датчик контроля за прекращением подачи воды при повышении температуры более чем на 95 градусов;
• защитный клапан, срабатывающий при превышении давления в котле;
• монтажная арматура и соединительные элементы;
• теплообменник, если система открытая.

Установленный камин с водяной рубашкой

Дальнейшее подключение камина выполняется в зависимости от типа системы горения.

В открытых системах камин нагревает теплоноситель не напрямую, а через пластинчатый теплообменник. Над печью устанавливается открытый расширительный бак, работающий по принципу сообщающихся сосудов.

В случае с закрытым типом не используется индивидуальный бак для камина, а общий для всей системы. После подключения камина к СО, нагретый теплоноситель движется напрямую за счет циркуляционного насоса в накопительную емкость, а далее поступает в отопительную систему.

Как установить и подключить печь-камин

Примеры установки схематически показаны в инструкции по эксплуатации. В документации подробно описан поэтапный план подключения радиаторов отопления к каминопечи, поэтому монтаж не должен вызвать сложностей.

При монтаже необходимо выбрать тип системы отопления и установить каминопечь в строгом соответствии с рекомендациями, указанными в инструкции по эксплуатации.

Основные правила подключения батарей домашнего отопления:

• Каминопечи подходят для открытых и закрытых систем отопления, с естественной и принудительной циркуляцией теплоносителя. Исключение составляют решения с внутренним давлением в трубопроводе, свыше 2 атм.

Для подключения, сбоку корпуса каминопечи предусмотрены два отвода под подачу и обратку теплоносителя. Некоторые производители закрывают патрубки резиновыми крышками двух цветов. Красный – подача, синий – обратка.

Самотечная система рассчитывается так, чтобы печь-камин располагалась в нижней точке. Обязательно строгое соблюдение углов и уклонов. Нарушения обязательно скажутся на теплоэффективности.В системах с принудительной циркуляцией устанавливают байпас, чтобы при отключении электричества продолжился полноценный прогрев здания.

Соблюдение правил пожарной безопасности. При подключении печи-камина с водяным контуром к системе отопления дома, обязательно следовать указаниям, содержащимся в ППБ и СНиП, относящимся ко всему твердотопливному отопительному оборудованию.

Подключение систем дымоотведения лучше выполнить посредством сэндвич трубы. Дымоход легко собирается своими руками, обеспечивает хорошие характеристики тяги, имеет долгий срок службы.

Каминопечи – относительно новый вид отопительного оборудования для российского покупателя. Чтобы понять, насколько целесообразна установка теплогенератора с встроенным водяным контуром, следует изучить отзывы владельцев, имеющих определенный опыт эксплуатации.

По высказываниям, размещенным на сайте, легко понять и выявить сильные и слабые стороны оборудования. Реальный опыт потребителей поможет избежать ошибок в процессе эксплуатации.

Сильные стороны аква каминопечей

Как уже отмечалось, каминопечи, по своим теплотехническим характеристикам идентичны твердотопливным котлам. Схожие параметры наблюдаются в теплоотдаче, времени поддержании температуры (6-24 часа). Но, есть сильные стороны – доводы в пользу покупки:

• Твердотопливные печи-камины длительного горения с водяным контуром, отечественного производства стоят дешевле аналогичных котлов.

Установка проще.

Функционал – кроме отопления, каминопечь обеспечивает еще одну важную функцию – приготовление или разогрев пищи.

Внешний вид – европейские и российские изделия оформлены в классическом и современном стиле, имеют облицовку из камня. Современную печь-камин можно использовать в качестве элемента декора и устанавливать в любой комнате, при условии, что помещение соответствует пожарным нормам.

Недостатки оборудования

Минусов практически нет. Каминопечи имеют высокую теплоотдачу, длительный период работы от одной закладки. Некоторые владельцы отмечают, что режим газогенерации не подходит при сильной отрицательной температуре окружающей среды.

Существуют ограничения при использовании для большой отапливаемой площади. Как и все пиролизные отопители, печь-камин чувствительна к качеству используемого топлива. Допустимая влажность не более 20%.

В остальном, камино-печи как российских, так и зарубежных брендов, хорошая альтернатива классическим твердотопливным котлам.

Достоинства печей-каминов

В первую очередь стоит сравнить основные характеристики традиционных печей и обычных каминов:

1. Скорость нагрева. Печь имеет довольно крупные размеры и после очень долгого нагрева становится хорошим теплоаккумулятором, продолжающим отдавать тепло еще несколько часов. Камин же разогревается очень быстро и обогревает помещение в кратчайшие сроки, но после прогорания топлива эффект обогрева пропадает так же быстро, как и появляется.
2. Тип топки. Топочная камера печей закрывается глухой дверцей небольших размеров, которая повышает эффективность тяги и существенно снижает вероятность попадания дыма в помещение. В каминах используется открытая топка, площадь которой обычно составляет почти половину площади фасада конструкции. Неправильно спроектированный или смонтированный дымоход может стать причиной обратной тяги, из-за которой комната окажется задымленной.
3. Конструкция дымохода. В печах используется довольно сложная конфигурация дымоотводных каналов, благодаря которым большая часть тепла в конечном итоге попадает в помещение. К каминам же обычно подключаются почти прямые дымоходы, практически не способные на удержание тепла в пределах здания.
4. КПД. Теплоотдача отопительных печей обычно варьируется в пределах от 60 до 80%, в то время как КПД каминов редко превышает 50%.
5. Декоративные свойства. Традиционная печь – это сугубо утилитарная конструкция, и встроить ее в интерьер очень сложно (отчасти положение спасает хорошая отделка). Камин же, даже самый простой, одним фактом своего наличия делает дизайн помещения более изысканным.

Современные твердотопливные котлы камины с водяным контуром совмещают в себе все положительные качества своих предшественников, в результате чего получается следующий перечень достоинств:

• КПД от 80% (соединенный своими руками с водяным контуром отопления камин может выдавать КПД до 92%);
• Топка закрывается герметично, а сама дверца выполнена из прозрачного жаростойкого стекла, которое позволяет смотреть на живой огонь;
• Конструкция дымохода рассчитана так, чтобы теплоотдача устройства была максимальной;
• Отличные визуальные характеристики и разнообразие моделей, позволяющее гармонично встроить камин-котел в любой интерьер;
• Сравнительно небольшой вес – дровяные камины для дома с водяным контуром можно устанавливать на обычный пол (даже деревянный) без обустройства отдельного фундамента;
• Небольшие размеры, которые дают возможность использовать подобное оборудование даже в помещениях с ограниченной площадью;
• Возможность совместить печь камин с водяным контуром отопления позволяет поддерживать комфортную температуру во всем доме;
• Стоимость готовых печей-каминов относительно невелика, если сравнивать ее с затратами на обустройство кирпичной печи или камина;
• Простой монтаж – при желании установить печь-камин с водяным контуром отопления можно даже своими руками.

Рекомендации для выбора домашней печки на дровах

На сегодняшний день существует довольно много видов печей. При выборе печи стоит учитывать:

• площадь жилища;
• предпочтительный тип топлива;
• наиболее подходящий материал.

Площадь обогреваемого помещения

Размеры здания влияют на выбор мощности печи. Для прогрева 10 кв. м дома требуется около 1—1,2 кВт. Это правило работает для потолков высотой в 2,5—2,7 метра, если они выше, мощности потребуется немного больше.

Для заводских моделей печей этот показатель указывается в паспорте. Для самодельных конструкций он рассчитывается приблизительно.

Используемое топливо

Водяное отопление может работать за счёт сгорания:

• дров;
• угля;
• топливных брикетов;
• торфа.

Всевозможные виды топлива различаются по своим характеристикам. Прежде всего, они дают разное количество тепловой энергии при сгорании того же объёма.

Но при выборе имеет значение не только это. Важна стоимость, а также то, насколько легко найти топливо в районе расположения дома. Лучше выбирать тот вид, который можно приобрести у нескольких поставщиков. Имеет значение и место, которое понадобится для хранения.

Материал

• кирпич;
• нержавеющая сталь;
• чугун.

Кирпичные печи — самые массивные. Им требуется больше места, а под конструкцию устанавливается отдельный фундамент. Лучше всего изначально ставить кирпичную печь с нагревательным баком. Иногда его добавляют позднее, хотя для этого приходится разбирать часть кладки.

Такие отопительные устройства долго и равномерно отдают тепло. При желании в них размещаются объёмные духовые камеры, но они долго разогреваются. Для кладки конструкции придётся искать специалиста.

Чугунные печи тоже быстро нагреваются, а отдают тепло дольше стальных. Но чугун более хрупкий и в то же время тяжёлый металл.

Фото 2. Дровяная печь с водяным контуром, сделанная из чугуна. Трубы отопления изготовлены из меди.

Большой популярностью пользуются стальные конструкции. Они меньше и быстрее нагревают теплоноситель. Печи с водяным отоплением лишены традиционных недостатков металлических приборов. Они отдают тепло не только во время сгорания топлива, но и долгое время после него.

Металлическим и чугунным печам не требуется отдельный фундамент. Достаточно оградить пол от воздействия жара и случайных искр. Для этого используются огнеупорные материалы, например, металлический лист.

Справка. Существуют модели с топочной дверцей из жаропрочного стекла. Они позволяют любоваться игрой огня. Атмосфера в комнате становится более уютной.

Заводские модели печей выпускаются на ножках с регулируемой высотой. Благодаря этому их легко расположить даже на не совсем ровном полу.

Устройство камина

По сравнению с теми каминами, с которыми у нас возникают ассоциации, камин с водяным контуром обладает некоторыми отличиями, поскольку он должен иметь возможность нагревать воду. Происходит это с помощью теплообменника, металлический резервуар, в котором циркулирует вода, нагревается от пламени. Чтобы увеличить активную площадь, теплообменник выполняется в виде лабиринта или змеевика.

Нагретая вода не сразу поступает в магистраль системы отопления, она накапливается в емкости. Такой аккумулятор позволяет производить отбор горячей воды по мере необходимости. Допускается возможность подключения водопровода, чтобы снабдить дом горячей водой.

Встроенная внутрь камина разводка труб

Аккумулятор в камине приведет к неоправданному увеличению размеров последнего, поэтому бак устанавливается отдельно, сразу после выхода магистрали из теплообменника. Сам же теплообменник все реже ощущает на себе непосредственное действие пламени. Чтобы не происходило активного разрушения металла, змеевик погружается в полость камина, наполненную водой. Такой камин с водяной рубашкой все чаще применяется при организации отопления небольших дачных домиков.

Как выбрать и на что обратить внимание?

Какие качества должны присутствовать у отопительного оборудования, чтобы стать надежным источником тепла:

1. Мощность. Изменяется с размерами топки и габаритами печи. В среднем, для помещения площадью 10 м² требуется 1кВт мощности.
2. Габариты. Должны вписываться в помещение для установки.
3. Объем теплоносителя. Складывается из объема труб и радиаторов, зависит от общей протяженности системы и количества батарей. К полученному значению прибавляется еще 10%.
4. Сечение дымохода. Показатель важен для подбора подходящих элементов конструкции.
5. Дополнительные опции. Приготовления и подогрев продуктов, легкая очистка стекла, не нагревающиеся ручки и другие удобные в эксплуатации мелочи.
