Какие трубы для теплого пола лучше использовать — подробное сравнение

Сшитый полиэтилен

Благодаря современным технологиям, такой, казалось бы, непрочный материал как полиэтилен, удалось сделать пригодным для производства труб. В обычном полиэтилене молекулы углеводорода никак не связаны между собой, а вот в новом материале (PEX, или сшитом полиэтилене) углеводородные молекулы соединены посредством взаимодействия атомов водорода и углерода. Дополнительная обработка под высоким давлением делает материал еще более прочным

Производство сшитой трубы для теплого пола получило распространение лишь недавно, хотя сама технология была разработана примерно 40 лет назад. Новый материал обладает характеристиками, которые не присущи его предшественнику. В частности, сшитый пропилен для теплого пола отличается высокой механической прочностью, то есть не боится царапин и не истирается, устойчив к температурным колебаниям. Главным образом, на свойствах материала сказывается техника и степень его сшивания.

Определяясь, какой сшитый полиэтилен выбрать для теплого пола, стоит обратить внимание на материал со степенью сшивки 65-80 %. Данный показатель будет влиять на прочность и долговечность изделий, но вместе с тем, вырастет и их цена

Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.

При малой степени сшивки полиэтилен быстро утратит свои исходные качества, потрескается под влиянием внешних факторов и потребует замены. Однако не менее значимым является способ создания молекулярных связей.

Различают 4 типа сшивки:

• пероксидный;
• силановый;
• азотный;
• радиационный.

Выбирая, из какой трубы делать теплый пол, присмотритесь к ее маркировке. Наиболее качественным является PEX-a, хотя он и самый дорогостоящий. А вот повышенным спросом пользуются трубы с маркировкой PEX-b, сшитые силановым методом. У них относительно невысокая цена наряду с хорошими эксплуатационными свойствами.

У данного материала есть еще и другие достоинства, в частности:

• Возможность полноценно работать при температурах от 0 ℃ до 95 ℃.
• Сшитый полиэтилен начинает плавиться только при температуре в 150 ℃, а горит он при 400 ℃, поэтому с успехом может использоваться в системах теплого пола.
• Трубам из сшитого полиэтилена присуща так называемая «молекулярная память», то есть после повышения температуры материала любые возможные деформации разглаживаются, а сами изделия принимают исходную форму.
• Хорошая устойчивость изделий из сшитого полиэтилена к перепадам давления в системах отопления является еще одним аргументом в их пользу в момент принятия решения, какую трубу взять для теплого пола. В зависимости от характеристик такие трубы могут поддерживать давление в 4-10 атмосфер.
• PEX-трубы отличаются хорошей пластичностью, поэтому даже при многократном изгибе в одном и том же месте они не ломаются.
• Сшитый полиэтилен является биологически и химически устойчивым. Это значит, что на внутренней поверхности труб не размножаются бактерии и грибок, а сам материал не вступает в реакцию с агрессивной средой и не поддается коррозии.
• Химический состав сшитого полиэтилена абсолютно безопасен. Он не выделяет токсинов, а в момент горения распадается на углекислый газ и воду.

Рекомендуемые температуры эксплуатации труб из сшитого полиэтилена составляют 0-95 ℃, но на краткое время диапазон может расширяться до -50 – +150 ℃, причем материал не лопнет и останется прочным. Однако такие повышенные нагрузки приводят к сокращению срока службы материала.

Некоторые пользователи путают термостойкие полиэтиленовые трубы с изделиями из PEX. Это некорректно. Действительно, термостойкий полиэтилен способен функционировать при высоких температурных значениях, однако по всем остальным качествам он сильно отстает от сшитого. Трубы PEX способны сопротивляться агрессивным внешним факторам намного дольше, но и цена на них выше. А их монтаж не нуждается в сложном оборудовании и доступен каждому потребителю.

Итак, если вы сомневаетесь, какие трубы нужны для теплого пола, можете смело остановиться на изделиях из сшитого полиэтилена. Более того, их характеристики позволяют применять такие трубы даже для радиаторного отопления и горячего водоснабжения. Единственное ограничение – минимизировать воздействие на материал прямых солнечных лучей, хотя для теплого пола оно не актуально.

Чтобы не повредить внешний антидиффузный слой на трубах, их транспортировку и монтаж следует выполнять очень осторожно. Нарушение целостности защитного покрытия приведет к снижению долговечности трубы из-за попадания кислорода в структуру материала.

Классификация труб для теплого пола по материалу

Прежде чем решить, какую трубу использовать для водяного теплого пола, стоит ознакомиться с существующими вариантами. Характеристики материала, используемого для изготовления элементов системы, способны оказать существенное влияние на ее срок службы и длительности эксплуатации. Предлагаем ознакомиться с наиболее популярными вариантами и их отличительными особенностями.

Полипропиленовые трубы

Полипропилен востребован при создании водяной системы. Отличается хорошей теплопроводностью, долговечностью, доступностью. К недостаткам следует отнести низкую пластичность материала. Его невозможно свернуть спиралью, а потому при устройстве теплого пола приходится дополнительно использовать специальные тройники и уголки, которые соединяются между собой при помощи специального паяльника. При правильном выполнении монтажных работ удается сформировать надежную систему нужного типоразмера.

Для пропилена потребуются фитинги

Нержавеющая сталь

Гофрированные изделия демонстрируют оптимальное сочетание пластичности и прочности. Они обладают большим сроком службы, продолжительность которого ограниченно исключительно сроком эксплуатации уплотнительных резинок, составляющим всего 20÷30 лет. Дополнительная оплетка позволят повысить механическую прочность изделия.

Сшитый полиэтилен

В процессе производства полиэтилен подвергается специальной обработке под высоким давлением с пероксидами, помещают под жесткие рентгеновские лучи или обрабатывают силаном. В результате получаются PEX-трубы, обладающие высокой прочностью и устойчивостью к воздействию повышенной температуры.Этому способствует образование трехмерных молекулярных углеродных связей.

При выборе подходящего варианта, стоит обратить внимание на трубы для теплого водяного пола REHAU, цена которых зависит от типоразмера изделия. Такой контур достаточно популярен, так как:

• отличается малым весом, что облегчает процесс монтажа и транспортировки;
• гасит незначительные колебания давления в системе;
• способен восстановить форму после снятия напряжения;
• не коррозирует;
• прочен;
• морозостоек;
• доступен.

К недостаткам следует отнести невысокую стойкость к воздействию ультрафиолета, а также повышенные требования к выполнению монтажных работ. В процессе монтажа недопустимо повреждение внешней антидиффузной оболочки.

Сшитый пропилен должен иметь достаточные характеристики

Медные трубы

Среди материалов для теплого водяного пола медь занимает особое положение. Такие трубы, демонстрируя высокие уровень теплопроводности, отличаются длительным периодом эксплуатации (превышающим полвека). Они имеют биологическую и коррозионную стойкость, однако предъявляют повышенные требования к жесткости и кислотности используемого теплоносителя. Не боятся внешнего механического и температурного воздействия. При значительном разогреве теплоносителя медные трубопроводы не оплавляются и не растрескиваются.

Медные изделия легко принимают нужную форму. С их помощью можно сформировать систему любой протяженности и конфигурации. При монтаже следует использовать специальное оборудование. Медные элементы недопустимо соединять со стальными.

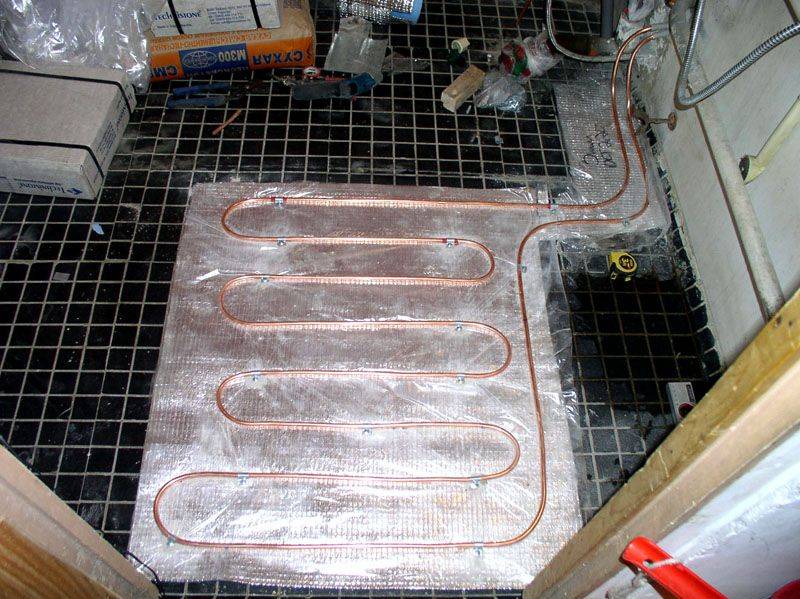

Медные трубы – надежная система на длительное время

Металлопластиковые трубы для теплого пола

Изделия из металлопластика – самый популярный вариант, позволяющий сформировать высокоэффективную систему отопления, отличающуюся высоким КПД. Алюминиевая прослойка, входящая в состав материала, обеспечивает достаточную теплопроводность. Благодаря многослойной структуре металлопластиковых труб для теплого пола предотвращается образование отложений на внутренней поверхности.

Для устройства теплого водяного пола следует использовать цельное изделие. К формируемым соединениям следует предусмотреть допуск в процессе эксплуатации. Заливка стыка бетоном не допустима из-за большой вероятности появления течи в будущем.

Металлопластик – самое популярное решение

Виды теплого пола, особенности и преимущества

Как правило, при традиционной системе отопления с расположенными на стене радиаторами, обогрев помещения происходит неравномерно. Зачастую в такой ситуации пол остается холодным, что может быть особенно заметно на первых этажах и в частных домах. Принцип работы теплого пола заключается в более равномерном нагреве воздуха за счет расположенных в полу нагревательных элементов.

В зависимости от источника энергии, теплый пол может быть:

• электрическим, который работает от расположенных в нем нагревательных элементов;
• водяным, источником тепла в котором являются трубы с теплоносителем (зачастую это вода).

К основным преимуществам электрического теплого пола относят сравнительно простую конструкцию и возможность самостоятельного монтажа. Однако, невозможность обогрева больших площадей, дополнительный расход электроэнергии и не очень полезное, создаваемое им электромагнитное излучение, являются существенными недостатками этой системы.

В этом плане водяной пол может стать отличной альтернативой. Безопасный для здоровья и установленный с соблюдением всех необходимых требований, он отлично справится с обогревом больших площадей

Тем не менее, стоит принять во внимание тот факт, что монтаж теплого пола требует определенных материальных и физических затрат. Да и за счет устанавливаемых труб, толщина пола может увеличиться, в среднем, до 10 см

Это тоже следует учитывать, особенно в помещениях с низкими потолками.

Независимо от разновидностей, все теплые полы обладают рядом очевидных преимуществ.

К ним относят:

• комфорт в помещении благодаря оптимальному движению теплого воздуха;
• доступность материалов и комплектующих за счет широкого ассортимента в разных ценовых категориях;
• безопасность при использовании;
• длительный срок эксплуатации;
• прочность при соблюдении всех требований монтажа.

Режимы работы системы

Рассмотрим систему в целом и определим режимы её работы. В режиме естественной циркуляции теплоноситель по красной трубе водяного пола двигается напрямую в обратный контур. Оба крана в этот момент открыты. Если перекрыть верхний кран, теплоноситель из трубы тёплого пола будет двигаться по дополнительной трубе в сторону насоса. При этом насос должен быть обязательно включен. Это режим быстрого прогрева тёплого пола.

Для того, чтобы в режиме быстрого прогрева не нарушить естественную циркуляцию в общем контуре отопления, мы можем слегка приоткрыть второй кран. Таким образом, часть потока будет реверсировать. Для циркуляционных насосов с точной настройкой оборотов эту проблему можно решить с помощью переключателя режимов.

Закроем нижний кран. Насос при этом должен быть выключен. В этом режиме контур батареи на кухне и тёплый пол полностью перекрываются. Если же мы выключаем только тёплый пол, то циркуляция из батареи выполняется по первому контуру через обратную трубу.

У данной модели циркуляционного насоса имеются три режима выбора мощности. Для целей нашей системы нам потребуется самый минимальный режим. Потребляемая мощность в нём составляет 30 Вт. Когда подключение к обратному контуру выполнено, система заполняется теплоносителем.

Для этого частного дома используется давление в системе в 1,5 – 2 атмосферы. В течение ближайших суток после заполнения необходимо проверить систему на герметичность и устранить протечки.

Все права на видео принадлежат: DoHow

Пол с подогревом является достойной альтернативой стандартному радиаторному отоплению, так как позволяет не только сэкономить на оплате коммунальных услуг, но и получить равномерное распределение тепла в помещении. Укладка трубы для теплого пола является наиболее ответственным процессом при монтаже отопительной системы, однако все работы можно провести без привлечения профессионалов.

Изготовление пола с подогревом своими руками

После проведения расчетов монтаж пола производится в несколько этапов:

1. подготовка поверхности к установке отопительной системы;
2. раскладка труб и подключение к коллектору;
3. проверка системы;
4. заливка пола.

Схема готовой конструкции

Сравниваем трубы для теплого пола: какие лучше

В торговых сетях часто попадается рейтинг, основанный на статистике продаж труб и шлангов для теплого пола. В определенной мере доверять ему можно, но не стоит всецело на него опираться. Повышенный интерес со стороны покупателей говорит о невысокой цене и активной маркетинговой политике производителя, но далеко не всегда о качестве. Не стать жертвой рекламных уловок поможет здравый смысл.

Начать следует с понимания основ – любой производитель использует идентичный набор составных элементов для производства труб и шлангов.

В связи с этим, следует опираться исключительно на имеющиеся потребности:

• Климатические особенности места предполагаемой установки;
• Наличие потенциально агрессивной среды;
• Предполагаемые физические и другие нагрузки;
• Предельная температура теплового носителя;
• Ежесуточный объем доставляемого тепла.

Наиболее распространенный вариант – металлопластиковая труба

Металлопластиковая труба состоит из трех слоев: внутренний слой – полимерный.

Для изготовления этого слоя используется тот же материал – сшитый полиэтилен, что и в PEX трубах. Так же могут использоваться полиэтилен, полиэтилен повышенной температурной стойкости, полипропилен. Это покрытие предотвращает коррозию, и образование накипи. Далее лежит слой алюминия, который придает трубе необходимую прочность.

Внешний слой трубы – так же полимерный, он защищает алюминий от агрессивного воздействия внешней среды. Все три слоя надежно соединены между собой специальным клеем.

Если вы купили качественную трубу известных производителей, то гарантируется полувековая безупречная работа. Металлопластиковую трубу удобно использовать в системе водяных теплых полов, потому что она легко изгибается, сохраняет свою форму при изгибе, что наиболее ценно при монтаже теплого пола в помещениях со сложной геометрией и многочисленными углами. Трубы из металлопластика имеют небольшой коэффициент линейного расширения, что препятствует разрушению стяжки и износу трубы.

Выбор размера труб: на что обратить внимание

При монтаже подобного рода систем следует знать не только о том, какие трубы используют для теплого пола, но также важно учитывать их необходимую длину и диаметр. Как правило, в отопительных системах и системах теплого водяного пола в частности, используют трубы с сечением 16 –20 мм.. Если сечение трубы будет меньше требуемого, это приведет к нарушенной циркуляции теплоносителя, что, в свою очередь, может повлечь снижение нужной температуры и дополнительные затраты по замене коммуникаций

Чтобы избежать этого, следует заранее продумать и правильно рассчитать все необходимые параметры.

Если сечение трубы будет меньше требуемого, это приведет к нарушенной циркуляции теплоносителя, что, в свою очередь, может повлечь снижение нужной температуры и дополнительные затраты по замене коммуникаций. Чтобы избежать этого, следует заранее продумать и правильно рассчитать все необходимые параметры.

Для этого важно учитывать следующие условия:

1. Площадь помещения, в котором будет установлен теплый водяной пол.
2. Вид финишного напольного покрытия и состав стяжки.
3. Наличие дополнительного утепления.
4. Мощность насоса, осуществляющего движение теплоносителя.
5. Исходные размеры труб.

Также, при расчете требуемой длины труб важно учитывать, что их расход будет зависеть от способа укладки и расстояния между ними (шага укладки). При этом система обогрева должна занимать максимальную площадь, а от стен следует сделать отступ в 25 –30 см

Помимо этого, необходимо учитывать, что чем больше сечение трубы, тем большей должна быть ее допустимая длина.

Так для труб:

• с сечением 20 мм максимальная длина равна 120 –125 м;
• с сечением 18 –19 мм максимальная длина составляет 120 –122 м;
• для труб 16 –17 мм предельная длина будет равна 100 –102 м.

Точно соблюдать шаг укладки труб при монтаже помогут специализированные маты для систем теплого пола. Более предпочтительны так называемые профильные маты, в которых предусмотрены фигурные выступы для надежной фиксации труб. Есть еще и фольгированные, однако соответствующая разметка имеется только у образцов с защитной полимерной пленкой.

Можно не прибегать к самостоятельным расчетам, а воспользоваться данной услугой у производителей отопительных труб. Помимо этого, зачастую они предлагают уже готовые системы теплого пола, что может быть весьма удобно и поможет сэкономить время и средства.

Приступая непосредственно к монтажу теплого водяного пола, следует учитывать, что:

• трубы должны быть максимально прочными и достаточно гибкими;
• недопустимо делать под стяжкой соединения труб во избежание протечек и повреждений системы в них;
• следует отдавать предпочтение маркам известных производителей, что послужит гарантией высокой надежности и качества продукции.

Теперь, зная, какую трубу выбрать для теплого пола, можно переходить к непосредственно самой установке системы.

Особенности материала

Трубопровод для тёплых полов изготавливается из  различного сырья: медь, металлопластик, но наиболее современным видом считается трубка из сшитого полиэтилена.

Сшитый полиэтилен — разновидность этилена, полученного путём химического и физического воздействия на него. При производстве, из молекул этилена происходит образование трёхмерной ячеистой сетки. Данная модель получила название PEX.

Прочность

Прочность данному изделию придают сформировавшиеся в процессе производства, помимо продольных соединений, поперечные. Показатель расширения трубки PEX колеблется в диапазоне от 250 до 800%.

Кроме того, в отличие от полипропилена, материал имеет повышенную стойкость, и не разрушается даже при значительных перепадах температур.

Температурная стойкость

При эксплуатации шлангов из сшитого полиэтилена, рекомендована максимальная температура 140 градусов. Но процессы плавления начинаются при нагреве от +190 градусов.

Минусовые температуры, которые способен выдержать данный трубопровод, и при которых сохраняется прочность и эластичность изделия -50 градусов по Цельсию.

Поэтому, его рекомендовано использовать в низкотемпературной системе отопления, где нагрев не значительный, и происходят частые температурные перепады. А вот, использовать полиэтилен следует там, где трубопровод постоянно горячий.

Физические свойства

Несмотря на высокую плотность трубок PEX, материал является мягким и эластичным, и обладает следующими свойствами:

• через него не проходит жидкость и газы;
• он легко гнётся, что позволяет делать самые крутые повороты.

Химические свойства

Усовершенствованный процесс производства — сшивка, сделал полиэтилен устойчивей к органическим и неорганическим воздействиям, а также на него не оказывают разрушительного влияния растворители.

Помимо этого, материал стояк к негативному действию окружающей среды: солнечным лучам и кислороду. Это качество вызвано наличием у большинства моделей PEX защитного антидиффузного покрытия.

Другие характеристики

Контуры из полиэтилена имеют диаметр от 10 до 200 мм. Для водяных тёплых полов рекомендованный размер 16 мм.

Основные технические характеристики:

• толщина стен — 2 мм;
• вес метра — 110 гр;
• объём метра — 0,113 л;
• плотность — 940 кв. м3;
• степень теплопроводности — 0.39 Вт/мК.

Заливка стяжки

Только после проверки устройства, можно переходить к укладке следующего слоя конструкции. Есть два варианта — бетонная стяжка и сухой пол.

Бетонная стяжка

Для стяжки, подойдёт раствор как покупной, так и сделанный самостоятельно из цемента марки М300. Минимальный слой бетона, способный защитить трубы из полиэтилена — 3 см, а максимальный 7 см.

Чаще стяжка монтируется без термошвов, они необходимы:

• если площадь комнаты больше 33 м2;
• если длина помещения превышает 10 м;
• при сложной планировке.

Заливается стяжка за раз, процесс следует начинать с переднего угла комнаты и заканчивать у двери. После выравнивания бетонной поверхности, пол оставляется на 4 недели для полного высыхания.

Сухие полы

Обустройство сухого пола поверх труб — более лёгкий и быстрый способ, так как нет мокрых процессов, которые трудоёмки и нуждаются в затвердевание.

Недорогим видом сухих полов является керамзитовый песок. Кроме того, при протечке, песок просто убирается и после устранения поломки, снова засыпается.

Монтаж

Как известно, трубы монтируют в пол (то есть просто укладывают), а затем заливают бетонным раствором. При повреждении труб, поверхность придется взламывать.

Процесс монтажа происходит так:

• на миллиметровой бумаге следует начертить схему укладки, сначала рисуют расположение крупных объектов;
• в другой части предполагаемого помещения (на схеме) рисуют расположение труб “змейкой” или “спиралью”;
• если трубы не держат формы, их часто фиксируют хомутами, если трубы ПП, то в контуре их протяженность должна составлять 60 м. При несоблюдении этой рекомендации, вода будет очень быстро остывать и пол не продавать возложенных ожиданий;
• если комната большой площади, то ее следует разделить на секторы, в них укладывают отдельный контур. Если от стен он отступает на 15 см, то между соседними контурами расстояние должно быть 35 см.

Температура теплоносителя для теплого пола

Комфортная для людей температура, когда пол нагрет до +22 — 25 градусов, а в области головы показатели около +20. В гидрополах распределение и передача теплоэнергии зависит от диаметра и материала трубопровода, укладочного шага, отделочного материала, и от того, как правильно настроены расходомеры.

Выбирая температуру теплоносителя надо учитывать

• тип и толщину стяжки;
• условия эксплуатации;
• есть ли дополнительная система отопления;
• вид финишной отделки;
• желаемый уровень обогрева.

Такие значения позволяют обогревать всю площадь на необходимом уровне, и не допускать превышения оптимальных показателей. То есть, не происходит перегрева и повреждения отделочного материала.

Допустимая разница между уровнем нагрева воды на входе и выходе колеблется в диапазоне 5 — 15. Меньше 5 нельзя, так как увеличится потребление теплоносителя контурами, что уменьшит напор. Разница более чем на 15° — тоже не рекомендована. Это может привести к различной степени обогрева пола на разных участках.

Самими оптимальными являются расхождения в пределах 10 — 12 °С.

Преимущества и недостатки сшитого полиэтилена

Трубы из сшитого полиэтилена для теплого пола обладают целым рядом достоинств:

1. Эластичность. Это позволяет применять при укладке наиболее оптимальный уровень изгиба, без риска последующих растрескиваний и изломов. Особенно качественной в этом отношении считается продукция компании Rehau.
2. Экологичность. В составе сшитого полиэтилена отсутствуют вредные компоненты, которые бы выделялись во время нагревания. Это дает гарантию безопасности в укладке теплых полов внутри жилых помещений.
3. Высокая температура горения. Материал начинает плавиться лишь после достижения температуры +400 градусов. В результате распада вещества образуется вода и углекислый газ, которые полностью нетоксичны.
4. Отличные эксплуатационные характеристики. Обустроенной из сшитого полиэтилена системе не страшно гниение, коррозия и химические воздействия. Все это является залогом длительной и безупречной работы водяного теплого пола.
5. Морозостойкость. В случае значительного понижения температуры полиэтиленовые изделия не деформируются.
6. Звукопоглощающие способности. Благодаря этому не возникает шум от циркулирующего внутри контура теплоносителя.

Что касается слабых сторон полиэтилена, то обычно указывают на необходимость грамотных монтажных работ. К примеру, поворотные участки рекомендуется надежно зафиксировать, т.к. этот материал не очень хорошо держит приданную ему выгнутую конфигурацию. Кроме того, замечена не очень хорошая устойчивость полиэтиленовых изделий к прямым солнечным лучам

Проводить укладку контура необходимо максимально осторожно, избегая всяческих повреждений защитного слоя.
