Автоматика для газового котла - устройство, разновидности, лучшие производители

2 Принцип работы

Управляющая работой газового котла автоматика может состоять из множества элементов, разделенных на несколько подгрупп. В первую подгруппу входят датчики и механизмы, которые отвечают за безопасную работу котла. Во вторую попадают устройства, существенно расширяющие функционал отопительной системы и обеспечивающие комфорт и удобство ее использования.

Стандартный управляющий блок отопительного котла включает следующие модули:

Термостат отвечает за поддержание заданной температуры носителя. Также с помощью такого устройства предупреждается перегрев системы и выход из строя газового котла.
Контроллер пламени включает термопару и электромагнитный клапан. С помощью этого устройства обеспечивается мониторинг работы горелки, а автоматика при необходимости перекрывает газ, препятствуя его утечке.
Предохранительный клапан следит за давлением в замкнутом контуре и отвечает за объем теплоносителя в системе.
Датчик контроля тяги анализирует давление и объем поступающего в горелку газа, при необходимости предупреждая утечки и полностью останавливая работу отопительного котла.
Авторозжиг позволяет в автоматическом режиме включать горелку, увеличивая или уменьшая интенсивность обогрева. Тем самым обеспечивается поддержание оптимальной температуры и экономия расхода топлива.

Многочисленные входы и выходы у основного блока позволяют приобретать и подключать различные исполнительные устройства и внешние датчики. Первоначально домовладелец покупает лишь базовую автоматику, возможности которой можно расширить, подключив различные дополнительные модули.

Энергозависимая автоматика опирается в работе на данные, полученные от внешних датчиков. Внутренний контроллер и микропроцессоры анализируют информацию и подают аппарату команды, что позволяет обеспечить оптимальное управление работой отопительного котла.

Принцип работы автоматики независимой от электросети

Подобные устройства для контроля могут быть, например, механизированными или целиком механическими, то есть не нуждающимися в электричестве, но регулировка автоматики газового котла обеспечивается частично при помощи человека. Конечно, в полном смысле слова такие устройства нельзя называть автоматикой, но роль человека здесь сведена к минимуму.

Все функции такой автоматики контролируются и обеспечиваются за счет качественных изменений в деталях самого прибора под воздействием различных температур. Как ни странно, при всем многообразии, удобстве и простоте электроники, многие решают пользоваться именно механическими устройствами.

Возможно, здесь играет особую роль цена, которая в разы меньше, но более важно, что таким приборам не стоит бояться отключения электричества, какие-нибудь перепады в электросети и не нужно дополнительных аксессуаров, например, стабилизатора напряжения

Принцип работы энергозависимой и энергонезависимой автоматики

Автоматические устройства, которые служат для контроля над рабочими процессами газовых котлов, согласно принципу функционирования разделяют на несколько типов:

энергонезависимые – механическое устройство реагирует на изменение температуры теплоносителя;
электронные – приборы, что работают на энергии внешних источников (от общей электросети либо генератора).

Механические типы автоматики на газовые котлы отличаются некоторыми преимуществами. Здесь можно отметить доступную стоимость, особую простоту конструкции, возможность автономной эксплуатации вне зависимости от наличия электропитания.

Понять, как работает автоматика механического типа несложно. После розжига горелки вручную в действие вступает термостат, что реагирует на изменение состояния теплоносителя. При понижении температуры воды, термостат высвобождает подачу газа на главную горелку и перекрывает напор при достижении верхнего допустимого показателя ее нагрева. Встроенный терморегулятор обладает металлическим стержнем, который удлиняется либо сокращается при изменении температуры воды. Открывая или перекрывая клапан, устройство корректирует подачу газа к горелке котла.

В свою очередь, энергозависимая электронная автоматика на котлы предполагает наличие микропроцессорного блока, который управляет работой электромагнитных клапанов. Нажатием нескольких кнопок на специальном дисплее пользователь может задать необходимые режимы работы отопительной системы. За соблюдением заданных параметров здесь следит электронное устройство регулировки и контроля.

Системы автоматики

Современные газовые котлы оснащаются автоматикой двух видов:

Рабочая

Управляет работой котла (регулирует мощность либо осуществляет включение/выключение) с целью поддержания на заданном пользователем уровне температуру теплоносителя или воздуха в помещении (зависит от того, где установлен температурный датчик).

Самой «продвинутой» является погодозависимая автоматика, которая учитывает наружную температуру и потому корректирует режим работы котла более своевременно.

При этом контроллер системы постоянно «учится», запоминая, как меняется температура в помещении при тех или иных теплопроизводительности котла и наружной температуре.

Автоматика безопасности

тяги;
перегрева теплоносителя;
пламени на горелке.

Если котел имеет запальник, то к клапану подключается еще и термопара, которая блокирует его при затухании запальника.

Прочие датчики блокируют подачу газа в случае аварийных ситуаций — ухудшения тяги, перегрева теплоносителя или затухания пламени на основной горелке.

Приборы терморегулирования

Для автоматической регулировки работы котла используется множество встроенных приборов.

За регулирование температуры отвечает термостат или программатор.

В более простых моделях котлов температура регулируется термоэлементом – специальным устройством, представляющим из себя металлическую конструкцию, способную менять размеры (уменьшаться либо увеличиваться) под воздействием температуры. При нагреве/охлаждении термоэлемент меняет размер, воздействуя на приспособленный возле него рычажок, закрывающий или приоткрывающий заслонку тяги. От силы тяги в свою очередь зависит объем поступающего воздуха в камеру сгорания, контролируя процесс горения.

В продвинутых моделях устанавливаются контроллеры, регулирующие поток воздуха с помощью встроенного вентилятора. Таким образом, термостат может быть довольно простым или сложным, и даже программируемым, устройством. Программируемые термостаты – программаторы – могут контролировать выполнение заданных настроек на целую неделю с учетом требуемой температуры вплоть до минуты.

Грамотное использование настроек термостата позволяет добиться экономии на потреблении энергии в 20-30%, что позволит значительно снизить расходы на отопление. Пересмотрев необходимость в приобретении данного устройства, купить программатор для газового котла, можно даже уже имея котел.

Программаторы – это устройства, которые обеспечивают автоматическое управление температурой. Эти устройства могут сэкономить энергопотребление, обеспечить требуемый климат-контроль в помещении и продлить срок службы отопительной техники. Регулировать можно температуру воды в отопительной системе и температуру воздуха в помещении. Стандартная регулировка температуры воды предусматривает ручное или автоматическое включение/выключение нагревательного механизма зависимо от требуемой температуры воды в радиаторе.

Если за окном становится прохладнее или теплее, требуется другая температура воды в трубах и приходится проводить новые и новые настройки. Такие системы могут быть оснащены электронным табло и автоматической регулировкой. Но принцип их работы заключается в постоянном приведении системы в такой режим, при котором будет достигнута нужная температура воды путем пуска/выключения котла раз в несколько минут. При таком режиме постоянной готовности к включению горелки, насос работает постоянно. Это изнашивает оборудование.

Более оправданный вариант – это программатор, управляющий температурой воздуха в помещении, а не воды в трубах, когда задается нужная комфортная температура и происходит управление котлом, так же включая и выключая его, при этом запуская и отключая насос только при срабатывании датчика изменения температуры воздуха. Воздух остывает и нагревается медленнее, поэтому запуски происходят реже, что минимизирует затраты на электроэнергию и снижает износ оборудования. Те, кто желает получить более существенную экономию и комфортную температуру, покупают комнатный программатор для газового котла, они широко представлены на рынке.

Принцип работы газового котла

Данное оборудование работает по предельно простой схеме. Природный газ смешивается с воздухом, превращаясь в топливно-воздушную смесь, которая поджигается. Пламя и горячие продукты горения топлива нагревают содержимое специального резервуара — теплообменника, который подключен к системе отопления (СО) с жидкостным теплоносителем.

Последний постоянно циркулирует по системе — либо только за счет конвекции (естественная циркуляция), либо еще и за счет работы специального насоса (циркуляция принудительная).

Устройство настенного двухконтурного газового котла

Дымовые газы, отдав часть имеющейся у них энергии теплоносителю, выводятся наружу через дымоход.

Наряду с обычными котлами сегодня выпускаются так называемые конденсационные. Они «умеют» отбирать у дымовых газов больше тепла, так что те остывают до температуры конденсации содержащегося в них водяного пара.

Именно конденсация выступает источником основной части дополнительного тепла (процессы изменения агрегатного состояния являются очень энергоемкими). В результате КПД установки повышается до 97% — 98%.

Пусконаладка настенного котла

Для монтажа и первичного запуска настенного газового котла лучше обратиться к организации рассматриваемой специфики. Наличие всех допусков и соответствующей квалификации для установки водонагревательного оборудования со стороны сервисного центра позволит приобрести гарантию, а также продлевать ее при правильной эксплуатации в последующие годы. Все это должно сопровождаться документально в виде акта или карты с печатью и подписью.

Кроме предоставляемых гарантийных обязательств при обращении к специалистам еще одним плюсом является безопасная установка и настройка на экономичную работу газового котла. Под безопасностью подразумевается отсутствие утечки газа и риска нежелательного воспламенения.

Особенности монтажа

Согласно требованиям СНиП к газовой магистрали нагревательный котел должен подсоединяться с помощью медной трубы или сильфонного шланга из нержавейки. Наличие отсекающего газового крана обязательно. Также для подключения возможно использование различного вида переходников и штуцеров. Нельзя забывать про наличие прокладок и уплотнительных материалов в местах соединений.

Газовые котлы можно монтировать только на несгораемые стены на расстоянии не менее 2 сантиметров. Иначе между котлом и стеной необходимо разместить несгораемый материал (штукатурка, металл или керамика). Расстояние до стены при этом должно быть более 3-х сантиметров, а лист по площади должен превосходить размеры нагревательной установки по ширине и высоте.

Еще одним важным условием размещения газового котла является наличие вытяжки и окна с элементами свободного доступа воздуха. После монтажа нагревательного котла необходимо осуществить проверку на наличие утечки газа электронным прибором или мыльным раствором.

Зачем нужна

В котле газ сжигается, и выделенное тепло передается теплоносителю, от которого через радиаторы обогревается помещение. В процессе горения газ необходимо строго дозировать исходя из необходимой тепловой мощности, смешивать с воздухом насыщенным кислород и следить, чтобы отработанные газы уходили именно в дымоход, а не внутрь жилого помещения. За всем этим и должна следить автоматика.

Перед блоком управления стоят следующие задачи:

Обеспечить зажигание газа.
Контролировать процесс горения, дозировать подачу газа, обеспечивая необходимую тепловую мощность.
Следить за уровнем тяги в дымоходе или дымоотводящем канале.
Включать подачу газа при снижении температуры теплоносителя ниже минимально установленного порога.
Выключать подачу газа при достижении максимально установленной температуры теплоносителя.

В любой непонятной ситуации или при возникновении проблемы задача автоматики предельно проста – отключить подачу газа, по возможности оповестить пользователя о наличии проблемы.

Управление подачей газа и его распределением осуществляется клапанами. Это механические устройства, способные полностью перекрыть ток газа по каналу. Если быть точнее, то в газовом оборудовании клапаны по умолчанию закрывают канал и открывают его лишь при условии, что это допустимо согласно условиям работы устройства. Привод клапана может быть как механическим, так и электронным, зависит от конструкции автоматики.

Ориентируется блок управления на показания датчиков температуры и давления. Исходя из показаний, определяются разрешения на подачу газа или прерывание работы в случае нештатной ситуации.

По принципу действия и конструкции автоматика для газовых котлов может быть:

механическая (энергонезависимая);
электронная.

Точно сказать, что одна из них лучше, нельзя, ведь у каждой есть свои преимущества и серьезные недостатки. Заменимость блоков практически нулевая, так что следует заранее ознакомиться с их характеристиками и особенностями подобрать котел с уже установленным нужным блоком управления.

Теплообменник

Долговечность теплообменника зависит от его материала. В основном пользователям приходится выбирать из двух вариантов:

Чугун

Литой чугунный теплообменник имеет толстые стенки, потому он прочен и не прогорает.

Кроме того, он мало подвержен коррозии.

Соответственно, данный вариант является наиболее долговечным — он служит порядка 25-ти лет.

Недостатков два:

хрупкость, причем лопнуть может не только при сильном ударе, но и при резком изменении температуры;
большой вес.

Последнее обстоятельство не позволяет применять чугунные теплообменники в настенных котлах.

Сталь

Стальной теплообменник сравнительно быстро прогорает (имеет тонкие стенки) и сильно подвержен коррозии. Кроме того, он имеет слабые места в виде сварных швов. Как результат — срок службы составляет всего 15 лет. Но зато дешев, пластичен и весит немного.

Более долговечными являются теплообменники из нержавеющей термоустойчивой стали, которые устанавливаются в моделях премиум-класса.

Тем же покупателям, кому такой котел пока не по карману, можно порекомендовать обратить внимание на стальные теплообменники с антикоррозионной защитой в виде медного покрытия внутри и особой термоустойчивой краски снаружи

Функции и разновидности газовых клапанов

Газовый клапан – это одна из ступеней трубопроводной арматуры. Он регулирует, распределяет и перекрывает газовый поток.

Отверстие клапана, через которое движется газ, называется седло. Его перекрывает диск или поршень.

Газовые клапаны, в зависимости от количества рабочих положений и числа входов, могут быть различными:

одностадийными;
двухстадийными;
трёхстадийными;
модулирующими.

Одностадийные (или одноходовые) имеют всего два входа и два рабочих положения: вкл./выкл.

У двухстадийного прибора есть один вход и два выхода. Открытие происходит через промежуточное положение, и пуск осуществляется более плавно.

Трёхстадийный клапан ставят на котлы, обладающие двумя степенями мощности.

Модулируемые клапаны – для котлов с плавным изменением мощности.

Классификация и разновидности

Все газовые котлы для отопления частного дома состоят из одних и тех же основных элементов. Также в них могут присутствовать дополнительные детали, благодаря которым они приобретают специфические особенности.

Все существующие котлы подразделяются на множество разновидностей. По числу контуров они бывают одноконтурными и двухконтурными. Если устройство имеет только один контур, то оно предназначено лишь для отопления комнаты. Агрегаты с двумя контурами способны дополнительно обеспечивать жильцов горячей водой.

Полезно: как выбрать двухконтурный настенный газовый котёл.

Газовые котлы могут быть установлены в разных местах. Одни модели предназначены для установки прямо на полу помещения, другие же закрепляются на стене. Настенные котлы обладают небольшими размерами, им чаще всего отдают предпочтение владельцы дач и жилых загородных домов. Однако их недостаток — это низкая мощность.

Данные котлы имеют разную классификацию

Напольные котлы могут обогревать большие по объему помещения за счет высокой мощности, поэтому чаще всего их размещают в производственных помещениях.

По эффективности сжигания топлива котлы бывают конвекционными и конденсационными. Последние появились сравнительно недавно. Основное различие между этими двумя типами котлов — металлический водяной экономайзер, способствующий конденсации водяных паров. Им оснащаются конденсационные котлы, а вот традиционные конвекционные устройства такого элемента лишены.

Это интересно: что значит конденсационный котел.

Реле приоритета бойлера ↑

Котлы бытового назначения в большинстве своем имеют такую возможность, как подключение к электрической схеме цели, управляющей емкостным водонагревателем. Это предполагает, в числе прочего, присоединение питания насосов циркуляции и их коммутацию. Для правильного выполнения алгоритмов работы насосов отопительной системы и бойлера (который нацелен на приоритет нагрева воды), используется специальное реле приоритета бойлера. Это прибор, коммутирующий силовую цепь насосов по командам цепи управления котла. Реле представляет собой конструктивно пару-тройку групп контактов, управляемых катушкой. Реле применяется вместе с цоколем, который вмонтирован в котле. К цоколю прицепляется вся нагрузка. При установке реле цоколь обеспечивается приоритет системы ГВС. Без такого реле обе тепловые нагрузки функционируют независимо.

Устройства автоматической регулировки работы газовых котлов

Новейшие модели котлов оборудуются целой массой элементов для обеспечения работы отопительной системы в автоматическом режиме. Данные составляющие направлены, в первую очередь, на поддержание стабильной работы оборудования без участия пользователя.

Автоматика для котлов обеспечивает:

безопасное функционирование отопительной системы;
автоматическое включение-выключение оборудования;
удобное управление функциями отопительного агрегата.

Арматура

Газовая арматура представляет собой функциональное приспособление для обеспечения работы бытовых систем отопления, которое отвечает на команды схемы управления котлом.

Активизация регуляторов газовой арматуры задействует процессы остановки-пуска оборудования котла, а также корректирует мощность системы.

Клапаны

Клапаны – элементы котлов со встроенными горелками. Основная задача этого вида автоматики на газовый котел заключается в открытии и остановке подачи газа на горелки.

Управление данными элементами отопительной системы может осуществляться механическими способом либо электронными приборами в зависимости от типа котла.

Реле максимального давления

Релейная автоматика направлена на защиту системы от возможного перегрева или выхода из строя при неконтролируемом росте давления на горелках. Отсутствие реле ведет к увеличению уровня факела и постепенному прогоранию внутренней камеры котла.

Такая автоматика для газовых котлов отопления основана на последовательном подключении к электрической цепи реле минимального давления. Срабатывание одной из систем релейной автоматики приводит к автоматическому отключению котла.

Реле минимального давления

В целях обеспечения безопасности при эксплуатации газовых отопительных систем широко применяется автоматика в виде реле минимального давления. Элемент автоматики выключает котел при падении давления в системе до уровня ниже того, который заранее устанавливается специалистами. Значение границ показателей давления можно изменять в настройках котла.

Конструкция такой автоматики безопасности для газовых котлов представляет собой мембрану, которая воздействует на целую группу контактов. При падении давления в системе мембрана перемещается специальной пружиной, после чего происходит переключение электроконтактов. Результатом становится разрыв электрической цепи, которая и управляет работой котла.

Как только показатели давления в системе восстанавливаются к прежнему значению, устройство возвращается в исходную позицию. Происходит переключение контактов в обратную сторону, и котел вновь возвращает способность к запуску.

Термостат

Термостат представляет собой сравнительно несложное электромеханическое приспособление.

Главное предназначение данного элемента автоматики газовой отопительной системы заключается в поддержке заданных параметров температуры теплоносителя.

Контролер

Автоматика на газовые котлы предполагает наличие электронных приспособлений для реализации довольно сложных алгоритмов управления в виде специальных контролеров. Согласно функциональности и возможностям существуют различные виды контролеров. Однако все они обязательно содержат датчики давления и температуры.

Если говорить о классификации контролеров, то здесь различают устройства по алгоритму и объектам управления, коммуникативным возможностям, средствам интеграции с отопительной системой.

Циркуляционный насос и гидравлическая группа

Сравнительно небольшая СО в масштабах частного дома может функционировать и без циркуляционного насоса, но его применение обеспечивает целый ряд преимуществ:

можно сократить диаметр труб;
за время движения по контуру теплоноситель не успевает сильно остыть, поэтому котел работает в щадящем режиме;
появляется возможность эксплуатировать систему отопления в низкотемпературном режиме.

Характеристики насоса увязаны с мощностью котла, так что покупателю остается сосредоточить свое внимание только на производителе данного компонента. Желательно, чтобы это была известная компания с достойной репутацией — Grundfos, Wilo, Vortex и т.п

Важное значение имеет то, из чего сделаны имеющиеся внутри котла трубы для теплоносителя и водопроводной воды (если котел двухконтурный). Наиболее предпочтительный вариант — медь или пластик хорошего качества.

Разновидности

Все оборудование автоматического газового водонагревателя, контролирующее режимы отопительной системы, в общем можно разбить на две основные составляющие. Причем, к первой группе относятся приборы безопасности, способные удерживать работу агв в заданном температурном диапазоне, и обеспечивать надежность системы.

Ко второй группе относится автоматика безопасности предназначенная обеспечивать наиболее комфортную эксплуатацию агрегатов. Например, для этой цели служит встроенный электророзжиг или электронный термометр.

В обязательный перечень автоматики безопасности, используемых газовых котлов, включена регламентированная группа элементов.

Узел, производящий контроль над дежурным пламенем. В его состав должны быть включены элементы автоматики для газовых агрегатов, обладающие способностью самостоятельно останавливать подачу газа.
Блок, контролирующий параметры нагрева теплоносителя, способный останавливать нагрев при достижении предельно допустимой отметки.
Модуль, осуществляющий контроль над тягой, способный прерывать подачу газа к действующей горелке при нарушениях отвода выхлопа.
Предохранительный клапан, позволяющий производить сброс излишков давления в теплоносителе.

При наличии всех указанных элементов, обеспечивающих регулировку оборудования имеющегося газового котла, имеющаяся отопительная система признается пригодной для безопасного использования и допускается к работе. Об этом заносится запись в журнал автоматики безопасности водогрейного котла.

Типы систем автоматики котлов

Котловая автоматика выпускается 2-х видов:

Энергозависимая, которая работает только от электросети.
Энергонезависимая, способная функционировать в автономном режиме без подачи напряжения на ее исполнительные механизмы.

Передовые энергозависимые системы обладают самым широким набором выполняемых функций, начиная от системы безопасности котлоагрегата и заканчивая погодозависимым управлением, с применением новейших технологических решений и интеграцией в систему “Умный дом”.

Энергонезависимая автоматика более упрощенная и не имеет развитой системы управления, ее применяют в местах с нестабильной подачей электроэнергии, а также на угольных агрегатах. Основные параметры, которые контролирует такая система: перегрев воды, уровень разряжения в топке и присутствие факела в топке.

Механическая

Механическая автоматика для газовых котлов не требует подключения к электросети. В этом и заключается основное преимущество. Однако не всегда она является полностью механической. В ней может использоваться встроенный источник питания – батарейка или аккумулятор – и использоваться другие источники, например термопара, вырабатывающая ЭДС под воздействием высоких температур. Все равно сохраняется энергонезависимость, что, в конечном счете, и требуется. Все настройки устанавливаются вручную, притом со значительной погрешностью.

На данный момент распространение получила одна система автоматического управления – EuroSit 630. Этот блок автоматики с итальянскими корнями получился настолько хорошим и практичным, что его ставят практически на все газовые котлы с энергонезависимым управлением. Производят его во многих странах по лицензии или без нее.

Блок автоматики EuroSit 630

Блок механической автоматики представляет собой металлический корпус с лабиринтом внутри, по которому может пройти газ от входа к выходу. Целый ряд клапанов регулируют подачу, давление и расход газа в зависимости от условий эксплуатации и установленных настроек. Две ручки управления задают режим работы котла и настройку целевой температуры теплоносителя.

Основная ручка определяет три режима работы:

полное выключение;
розжиг запала;
режим основного горения.

В первом режиме подача газа полностью прекращена.

Во втором режиме обеспечивается работа только запальника. Это небольшая горелка с минимальным потреблением газа, которая постоянно горит и нужна для поджога газа в основных горелках камеры сгорания. Нажимая на ручку переключателя, открывается заслонка на пути газа к запальнику. С помощью кнопки пъезорозжига зажигается запальник. Рядом с ним закрепляется термодатчик, термопара. Под воздействием высокой температуры на датчике вырабатывается ЭДС, примерно 25 мВ, которой хватает для питания электромагнитного реле, поддерживающего заслонку постоянно открытой. Когда термопара хорошо прогреется ручку, отпускают, и запальник уже не погаснет. Если же он по какой-то причине потух, то термопара остынет и реле опять закроет клапан.

В режиме основного горения автоматика открывает проток для основной массы газа на пути к горелкам. Газ загорается от запальника, тепло поднимается к теплообменнику и передается теплоносителю.

Клапан, отвечающий за подачу газа, завязан на термодатчик, который крепится на выходе теплообменника. Датчик представляет собой сосуд, наполненный жидкостью или газом, способными сильно расширятся или сжиматься при изменении температуры. Сосуд соединяется с помощью тонкой медной трубки с блоком автоматики и оказывает давление на шток клапана.

Ручка регулировки задает пороги срабатывания клапана в зависимости от давления, оказываемого датчиком. Если температура теплоносителя ниже установленной регулятором, то подача газа разрешается. При достижении максимально допустимого значения температуры подача газа прекращается.

Еще один датчик температуры устанавливается перед выходом в дымоход. Он реагирует на температуру исходящих газов. Если они слишком холодные, значит, нет тяги, или горелка не работает, огня нет. В любом случае это сигнал к перекрытию газа. Если температура исходящих газов слишком высока, значит, поддерживается слишком интенсивное горение, что так же следует пресечь.

Ряд регулировочных болтов, не доступных пользователю в режиме обычной эксплуатации, позволяет:

настроить допустимый расход и давление газа;
установить минимальный напор газа;
корректировать пределы изменения температуры теплоносителя.

Их установкой должен заниматься специалист во время монтажа и первоначальной настройки газового котла.

Частой проблемой энергонезависимой автоматики является неправильная работа термочувствительных элементов. Термопара на запальнике сложна в производстве, а выходные характеристики каждого датчика сильно разнятся даже в одной партии, что дает существенную погрешность в работе газовых котлов. Упрощает ситуацию то, что заменить терморегулятор или термопару под силу даже не специалисту, они доступны в продаже и часто взаимозаменяемы.

Сколько стоит автоматика котла

Стоимость варьируется от нескольких тысяч рублей, до половины стоимости котла. На цену влияет несколько факторов:

Страна производитель.
Тип автоматики.
Комплектация.

Отечественная автоматика в полной комплектации, включающей горелочное устройство, запальник и мультиблок управления, обойдется приблизительно в 5-6 тыс. руб. За эту сумму, можно приобрести комплект АПОК – 1, Искра, Вакула и т.п.

Итальянская автоматика управления на базе микропроцессора, будет стоить, начиная от 10 тыс. руб. и выше. Стоимость мультиблока, приблизительно на 1-2 тыс. руб. выше, чем у отечественного аналога.

Основные характеристики контроллера

Автоматика предотвращает замерзание труб в системе отопления

К характеристическим показателям встроенных в котел электронных контроллеров относят:

возможность управления интенсивностью подачи топлива в узел, ответственный за его сгорание;
реализацию всех предусмотренных для таких систем защитных функций (от перегрева или замерзания труб, остановки насоса);
количество объектов управления и возможность их приоритетного выбора;
наличие GPS блока, позволяющего управлять автоматикой котла дистанционно;
возможность обновления программного обеспечения с определенной периодичностью.

По материалу и типу теплообменника

Теплообменники могут быть:

чугунными;
медными;
алюминиево-кремниевыми;
из углеродистой или нержавеющей стали.

Конструкция теплообменника тоже может различаться.

Самые популярные – раздельные теплообменники. Отдельно проходит вода отопления, отдельно вода для домашних нужд жильцов. Они немного дороже, но более надёжны.

Битермический теплообменник выглядит, как труба в трубе. Во внутренней трубе вода ГВС, которую нужно согреть, а во внешней циркулирует теплоноситель отопления.

Третий тип – теплообменник, в котором встроен змеевик. Ёмкость с водой греется от теплоносителя, протекающего в змеевике. Косвенная система нагрева всем хороша, но летом либо придётся топить котёл, либо жить без горячей воды.

Битермический вариант не рекомендуется использовать там, где жёсткая вода. И будьте готовы, что каждый раз сначала из крана будет сливаться обжигающая вода, а уж потом нужной вам температуры.

Особенности эксплуатации автоматики в газовых котлах отопления

Для безопасного использования и долгого срока эксплуатации необходимо соблюдать ряд правил при использовании газовых отопительных приборов. Прежде чем включать прибор, внимательно изучите инструкцию пользователя, с газом шутки плохи.

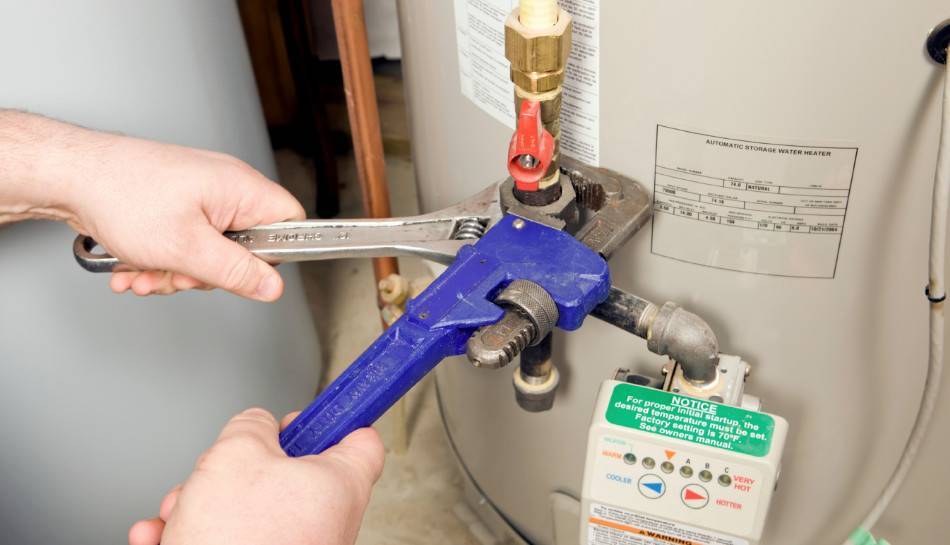

Все работы по установке, подключению, настройкам, в том числе прошивке блока управления должны выполнять специалисты, имеющие лицензию на такую деятельность. Обязательны регулярные осмотры прибора мастером, диагностика микропроцессора блока управления, просмотр отчётов модуля памяти устройства.

Осмотр на предмет дефектов или износа отдельных деталей. Полностью менять автоматику приходится крайне редко, все детали можно менять по мере износа. При обнаружении серьёзных поломок следует провести ремонт. В этот период отопительные приборы не должны использоваться.

Виды, устройство и лучшие модели автоматики для газовых котлов
