Автоматика для твердотопливного котла

Содержание

И все же большинство населения отпугивает обслуживание твердотопливных котлов, которое нужно производить каждые 3?4 часа. Из-за того, что топливо быстро сгорает, необходимо регулярно подкидывать уголь или дрова в топку. Чистка зольника – тоже процесс трудоемкий и не самый приятный. А регуляция температуры составляет целую проблему: для этого владелец должен поправлять положение заслонки, с помощью которой контролируется поступление воздушных масс в топку.

Теперь же, благодаря автоматике, все эти процессы можно выполнять реже или дистанционно, при этом экономя средства на электричестве и газе.

Принципы действия автоматики твердотопливных котлов

Интенсивность горения любого топлива зависит от притока кислорода в топку: чем больше воздуха, тем жарче горит и быстрее нагревается теплоноситель. Поэтому первый вариант автоматизации котла – регулировка тяги. Тягой управляют:

• поворачивая или задвигая шиберную заслонку в дымоходе;
• приоткрывая дверцу зольника;
• нагнетая воздух вентиляторами.

Соответственно, шибер двигают вручную, на дверцу можно приспособить механический регулятор тяги (см. фото ниже) а нагнетающий вентилятор подключен к электронному блоку.

Второй механизм управления – движением теплоносителя. В данном случае запускается или приостанавливается циркуляция воды по трубам, для этого в системе должен быть подключенный к управляющей электронике циркуляционный насос:

И третий вариант – это автоматическая подача топлива из бункера в топку. Уменьшая или увеличивая скорость транспортировочных узлов (шнеков, лент и т. п.), задают активные или экономные режимы горения и обогрева. На следующем фото как раз и показан такой котёл с автоматической подачей:

Электроника или механика

Современные котельные агрегаты особенно западного производства комплектуются электронными система управления котла, стоимость которых доходит до 30 % от полной стоимости установки. Преимущества такой системы очевидны, есть один минус она боится нестабильной работы российских электрических сетей. Поэтому ее нужно эксплуатировать с надежными стабилизаторами и автономными источниками питания.

Диапазон регулирования и контроля электронной системы практически не ограничен: от давления и температуры теплоносителя до погодозависимого регулирования отопительным агрегатом.

В системе безопасности, котел будет отключен от подачи топлива при высоком/ низком давлении газа, отрыве факела, отсутствия разряжения в топке, низком/высоком давлении и Т теплоносителя.

Также устанавливаются исполнительные механизмы механического действия — клапан-отсекатель газа, срабатывающий по недопустимому давлению газа и предохранительно-сбросной клапан, защищающий внутренний контур котла от высокого давления среды.

Например, запуск котлоагрегата Будерус совершается при выжиме шайбы газового клапане, при этом он открывается и газ подается на запальник. Он разогревает термопару, которое вырабатывает ток с напряжением достаточным, чтобы запустить электромагнит, для удержания клапан в открытом состоянии.

Далее устанавливают регулятором мощность котлоагрегата, что пропускает газ в нужном объеме с рабочим давлением, а процесс нагрева контролируется термостатом.

Ориентировочная стоимость

У разных производителей цена и характеристики устройств автоматики разные.

Из отечественных производителей существуют две компании, которые пользуются довольно большой популярностью на рынке:

1. Старт. Автоматика этой фирмы работает на блоке ATOS. Мощность доходит до 40 кВт. Стоимость блока составляет 6000 рублей, а стоимость регулятора температуры составляет 2500 рублей.
2. Вирбель. Автоматика этой компании стоит чуть дешевле – 2500 рублей.

Как ни странно это звучит, но в наш век научно-технического прогресса твердотопливные котлы по-прежнему остаются востребованными и даже считаются практически самыми распространенными отопительными приборами. А раз есть спрос, значит будут и предложения – не только на сами котлы, но и на различные приспособления, призванные оптимизировать их работу. Одним из таких приспособлений является автоматика для твердотопливных котлов, которая позволяет весьма эффективно контролировать работу котла, упростить его обслуживание и эксплуатацию. О том, как она устроена и по какому принципу работает, мы поговорим в данной статье – кроме того, вместе с сайтом stroisovety.org мы расскажем о том, как самостоятельно автоматизировать работу котла, сжигающего твердое топливо.

Комплект автоматики для твердотопливных котлов фото

Выбираем топливо

Определяющим фактором функционирования твердотопливного отопления является вид топлива, которым оно будет обогревать дом. Оно может быть ископаемым – сюда входят уголь, торф, сланцы горючие, и возобновляемым – в виде дров. Система под каждый вид топлива подбирает показатели – скорость образования тепла, объем воздуха, жаростойкость стенок колосников и котла.

Когда вы выбираете топливо, которое будет использовать твердотопливное отопление частного дома, то лучше отдать предпочтение углеводородам, которые имеют максимальную теплоотдачу: уголь – антрацит, дрова – из дуба или березы. Заметим, что даже несмотря на дороговизну – такое топливо будет качественнее отапливать ваш дом, ведь от сгорания будет больше тепла, между загрузками потребуется меньше пауз, меньше золы, бункер для хранения потребуется меньше, да и дымоход будет менее засоряться.

Дрова, уголь, торфяные брикеты и пеллеты — основные виды топлива для твердотопливных котлов

В чем отличия механической автоматики от электронной?

Механическая автоматика для твердотопливных котлов намного проще и дешевле электронной. Ее функционал ограничивается возможностью открытия и закрытия воздуховода в камеру сгорания. От этого будет зависеть скорость прогорания топлива и жар в топке. Конструктивно изделие представляет собой латунную гильзу с пластмассовой рукоятью и цепочкой, которая управляет ее перемещением.

Движение гильзы будет регулироваться значением температуры воды в системе. Это делает автоматику полностью независимой от электроснабжения, так что по уровню надежности она опережает компьютеризированную модель. Этот вид автоматики можно без проблем установить самостоятельно, так как для это нужно сделать в буквальном смысле два действия.

Цена автоматики для твердотопливного котла зависит от его технических возможностей. Самые простые модели механического типа обойдутся в 1500 рублей. А наиболее «умные» автоматизированные системы управления в сумме перевалят за 20 тысяч рублей. Но целесообразность покупки неоспорима, так как кроме повышения эргономического уровня котла автоматика также позволяет экономить приличную сумму денег за счет более эффективного потребления ресурсов.

Но на сегодняшний день котлы начали выпускаться более модернизованными. Теперь человеку не придется постоянно вертеться возле котла, чтобы закинуть пару дров или вынести золу, не придется также проверять температуру. Все это котел делает сам, независимо от человека, так как теперь они имеют автоматику. Это значит, что человеку остается только настроить автоматику по желанию, а дальше он может не вмешиваться в работу котла. Автоматика для твердотопливных котлов включает в себя компьютер для управления, а также вентиляторную турбину, что позволяет повысить КПД.

Автоматику для твердотопливных агрегатов можно классифицировать по автономности.

Здесь различают два вида:

1. Автоматика, не требующая электроэнергии.
2. Автоматика, работающая на электроэнергии. Этот тип все свои функции выполняет только в том случае, если он подключен к источнику питания. Конечно, он также оснащен и запасным резервом, если вдруг прервут подачу электроэнергии. Так что, если даже подачу электричества прервали, то котел будет работать еще некоторое время.

Схема автоматики для твердотопливных котлов: расширяем возможности

Лучше всего человек научился управлять электричеством – именно электрические сигналы и импульсы используются для контроля всего чего нужно, в том числе и другого оборудования, задействованного в работе системы отопления.

1. Циркуляционный насос отопления. Автоматическое управление позволяет обеспечить постоянное и, главное, равномерное распределение тепла по всем помещениям дома.
2. Циркуляционный насос для ГВС. Как минимум это контроль температуры воды, а как максимум это ее подача по расписанию, что, опять-таки, позволяет эффективно распоряжаться полученным теплом.
3. Температура воды в бойлере. Самое главное здесь – это недопущение перегрева и предотвращение последствий этого.

   Автоматика для твердотопливных котлов: схема

И это еще не все – современная автоматика для твердотопливного котла может много разных других вещей. Например, она позволяет выполнять ее программирование, так сказать, дистанционно, посредством GSM модуля. Также имеется возможность программировать работу отопления посуточно, поденно и даже почасово. По большому счету, правильно выбранная автоматика для твердотопливного котла дает даже возможность интегрировать ее в глобальную систему умного дома.

Регуляторы тяги для котлов существующие типы и их отличие

Существует множество способов поддержания заданной температуры в топке. По принципу действия, конструкции регуляторов делятся на два типа:

Механический регулятор тяги

Принцип действия основан на способности некоторых материалов расширяться и сжиматься при изменении внешней температуры.

Датчик и механизм привода объединены в одном корпусе. Регулятор горения котла устанавливается в верхней части топки (1), где температура достигает максимального значения. Датчик представляет собой герметичную емкость со штоком.

Внутри жидкость, которая меняет объем под воздействием температуры (2). На шток давит пружинный механизм, соединенный с рычагом управления заслонкой (3). В холодном состоянии шток максимально утоплен, под давлением пружины.

Рычаг (3) находится в верхней точке. С помощью цепи (4) рычаг соединяется с воздушным клапаном (зольной дверцей). Клапан (5) находится в открытом состоянии, насыщенный кислородом воздух (6) поступает в топку. Топливо горит с максимальной интенсивностью.

При повышении температуры, жидкость в датчике расширяется, и преодолевает давление пружины. Рычаг (3) начинает опускаться, и цепь (4) закрывает воздушный клапан (5). Тяга уменьшается, интенсивность горения снижается. Цикл повторяется постоянно, вслед за колебаниями температуры.

Популярное: Выбор плиткореза, ручной или электрический. За что стоит переплачивать?

С помощью винтового регулятора (7) можно корректировать силу сжатия пружины, устанавливая порог срабатывания датчика.

Следующий вариант механического регулятора использует биметаллическую пружину.

Под воздействием температуры, пружина (1) меняет положение штока (2). Он в свою очередь двигает управляющий рычаг (3). Как и в первом варианте, заслонкой управляет цепь (4). Эта конструкция также может настраиваться: с помощью винтовой рукоятки (5) меняется усилие на пружине.

В обоих случаях грубая калибровка производится перестановкой звеньев цепи в точке крепления (ее можно удлинить или укоротить).

Преимущества механических регуляторов в их автономности. Достаточно один раз отрегулировать температуру: синхронизировать угол открывания клапана, и можно не беспокоиться за тягу в котле. К достоинствам можно отнести и невысокую стоимость.

Есть и недостатки:

• Датчик работает на основании температуры в топке, нет связи с реальной температурой в помещении. То есть, регулятор работает условно. При изменении погодных условий (когда температуру теплоносителя можно снизить), приходится заново калибровать регулятор тяги.
• Главная проблема – невысокая точность и инертность. Это конструктивная особенность, улучшить показатели невозможно.

Вне зависимости от конструкции, большинство механических регуляторов выглядят так:

Электронный регулятор тяги

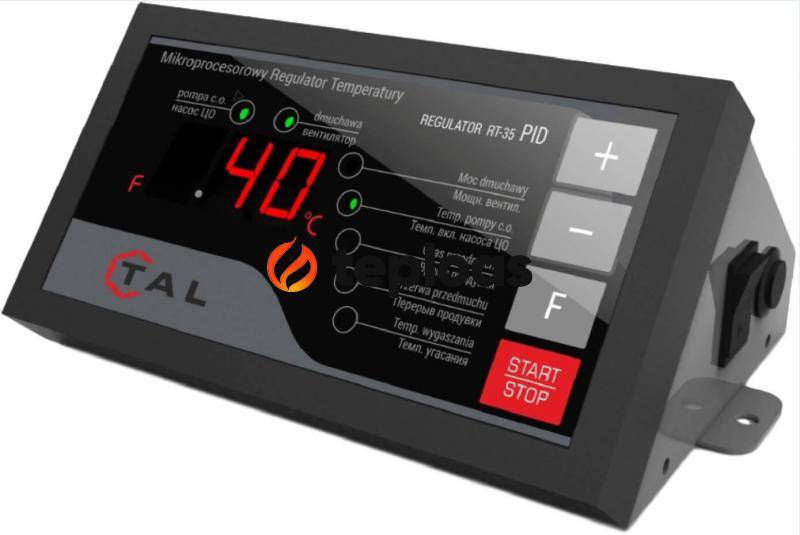

Для любителей полной автоматизации и высокой точности управления – предлагаются электронные блоки управления. Автоматический регулятор тяги отслеживает не только температуру в топке, но и контролирует теплоноситель. Можно настроить модуль на температуру воздуха в помещении.

Базовая конфигурация включает в себя блок управления, оснащенный датчиками температуры, и вентилятором. То есть, кроме регулирования естественной тяги (с помощью заслонки), можно гнать кислород принудительно. Это повышает эффективность горения, особенно при неблагоприятной погоде.

В зависимости от комплектации (соответственно и стоимости), электронный регулятор оснащается различным количеством датчиков. Меняются и функции: можно запрограммировать экономный режим, или напротив: быстрый прогрев помещения. Например, если вы приехали зимой на промерзшую дачу.

Вам остается лишь подбрасывать топливо (некоторые датчики подают сигнал, когда дрова или уголь заканчиваются). Есть даже системы автоматической подачи твердого топлива, но это тема другой статьи.

Популярное: Строительный фен: покупать, или сделать своими руками?

Преимущества очевидны: высокая точность, возможность контроля за температурой в помещении, множество дополнительных функций. Есть возможность усилить тягу с помощью вентилятора. Можно подключить к модулю управления циркуляционный насос теплоносителя.

Недостатки:

• Разумеется, стоимость. За удобства придется доплатить.
• Еще одна серьезная проблема – энергозависимость. Если пропала электроэнергия – вся эта интеллектуальная система перестает работать. Можно подключить источник бесперебойного питания, но это еще больше увеличит стоимость комплекта.

Как правильно выбрать схему подключения котла

Для того чтобы в доме было тепло, мало знать про то, какие есть схемы отопления с твердотопливным котлом. Мастера, которые не один год занимаются созданием систем отопления, дают следующие рекомендации:

1. Создавая чертеж схемы отопления на твердотопливном котле, предварительно стоит ознакомиться с видами и принципами работы таких теплогенераторов. Это может быть нагреватель постоянного или длительного горения, пиролизный или пеллетный агрегат, буфер. У каждого из таких устройств есть свои критерии работы, которые для некоторых могут стать минусами, а для других плюсами.

1. Чтобы получилась идеальная схема теплоснабжения, нужно суметь совместить функционирование котла с баком, так как этот элемент накапливает тепловую энергию. Это обосновано тем, что нагревающий воду элемент может менять свою температуру в диапазоне от 60 до 90 градусов. Постоянного показателя нет. Так как твердотопливные котлы являются инертными приборами, это выгодно их отличает от газовых, дизельных и электрических аналогов.
2. Выбирая схему отопления нужно объективно оценивать риск перебоя с электроэнергией. Если в районе часто возникает отключение света, то система с водяным насосом, не только не окупит себя, но и быстро может выйти из строя. Поэтому тут лучше выбирать тип отопления с естественной циркуляцией.
3. Выбирая обвязку, стоит заранее продумать предохранительные линии между котлом и баком. Их располагают в точках входных и выходных труб так, чтобы они были максимально близко к водонагревателю. Также для достижения максимального эффекта, нужно постараться, чтобы расстояние между котлом и расширительным баком было минимальным. Но тут уже нельзя монтировать предохранительные клапаны или краны.
4. Если же была выбрана схема с насосом, то его устанавливают на возвратной трубе, максимально близко к теплогенератору. Таким образом, если даже и отключат свет и насос перестанет работать, то вода будет продолжать двигаться по контуру, то есть минимальное тепло сохранится. Устройство нужно монтировать по обводному пути. Только тогда будет возможность отключить его от сети (при необходимости), а сам обвод перекрыть посредством кранов.

1. Есть такое понятие, как байпас. Это перемычки с кранами, которые размещают между линией подачи и обратной трубой. Такое обустройство способствует возврату «лишней» горячей воды, когда объем меняется посредством терморегулятора.
2. В дымоходной трубе необходимо устанавливать клапан из нержавеющей стали. Так как в дыме есть влага, пусть и в небольших количествах, но именно она может спровоцировать разрушение внутренней части.

Обвязка – процесс, которому стоит уделить особое внимание. Поэтому проектируют и монтируют ее только в том случае, если есть полная уверенность в своих силах. Николай Авраменко, 51 год, г

Энергодар

Николай Авраменко, 51 год, г. Энергодар

Ознакомившись со статьей, я бы хотел внести свое примечание. Тут затрагивалась тема эксплуатационных характеристик твердотопливных котлов. Указывалось о том, что у них есть такая особенность, как высокая инерционность. Я бы хотел сказать, что данное явление не свойственно пеллетным котлам. Это обусловлено тем, что в таких устройствах есть горелка, которая получает древесные гранулы порционно. Поэтому, когда прекращается подача сырья, то и пламя сразу угасает. Хотя такие котлы стоят не так уж и дешево.

Антон Абрамов, 29 лет, г. Омск

В свое время я интересовался работой твердотопливных котлов, так как предлагали должность, связанную с этой сферой. Я бы хотел пару своих слов оставить о термостате и его регулирующей особенности. Нужно понимать, когда устанавливается определенная температура, например, в 85 градусов, хоть и прикрывается заслонка, но горение и тление то продолжается. Из-за этого вода еще нагревается на пару градусов, а уже потом установится точно. Поэтому не стоит термостат крутить туда-сюда, иначе, это может привести к поломке всей системы.

Никита Карпенко, 37 лет, г. Архангельск

Когда мы построили дом за городом, мы планировали там жить круглый год. Пришло время, что дело дошло до отопления, и я остановился на системе закрытого типа с естественной циркуляцией. Во-первых, мне было достаточно легко ее создать своими руками, во-вторых, мы были уже немного ограничены в деньгах. Особых проблем у меня в монтаже не возникло, но когда пришли первые холода, я понял, что тепла на дом явно не хватает. Так в школе я неплохо дружил с физикой, то понял, что тепло «теряется» на участках, где трубы остались открытыми. Взяв рулон минеральной ваты, я обвернул все трубы, которые проходят на открытых участках. Буквально уже к концу первого дня, наша семья почувствовала значительное потепление в комнатах. Поэтому о таких моментах нужно помнить.

Автоматика для твердотопливного котла из подручных средств

Термостат, что используется как автоматический прибор для регулировки работы отопительной системы, можно приобрести в любой торговой сети электротоваров. У прибора сзади будет иметься теплоснимающая пластина, которую нужно будет прижать к оголённой части котла.

Внутри же прибора будет три контакта – нормально закрытый, нормально открытый и общий. Во время вращения ручки можно менять положение этих контактов. Поэтому дальше необходимо установить рукоятку на минимальную отметку, после чего провести подключение на разомкнувшиеся контакты следующим образом:

• К общему контакту нужно присоединить фазу.
• К разомкнутому подключается один провод из турбины.
• Ко второму же проводу от турбины присоединяется прямой ноль.

Рекомендую следующее видео, в котором автор изготавливает автоматику для твердотопливного котла:

Почему дровяной котел порой становится лучшим вариантом?

Безусловно, оптимальным вариантом как по удобству эксплуатации, так и по стоимости энергоносителя, признаны газовые агрегаты. Но, к сожалению, не все населенные пункты страны (и особенно это касается сельской местности) охвачены газификацией. Кроме того, подведение газа к дому, даже при наличии центральной магистрали, является довольно непростой и затратной задачей, связанной с оформлением многочисленных документов. Получение всех разрешений и согласований, составление проекта, а также закупка всего необходимого для подведения индивидуальной газоснабжающей линии потребует немало времени, нервов, денег.

Газовое оборудование для отопления частного дома – увы, не у всех есть возможность воспользоваться его удобством

Электрические отопительные агрегаты, казалось бы, могут быть применены для обогрева любого строения, к которому подведено электричество. Такие котлы просты в монтаже, регулировке и эксплуатации. Однако, их использование тоже имеет свои «подводные камни».

Электрический котел – устанавливается быстро и просто, но расходы на такое отопление далеко не всем по карману.

Например, для установки приборов большой мощности (выше 7÷9 кВт) необходимо проведение трехфазной линии питания.  А это – опять походы по инстанциям, составление проекта, его согласование, утверждение и прочие «радости». Еще одним фактором, который нельзя не учитывать, является высокая стоимость электроэнергии, причем, с каждым годом она растет. Поэтому и оплата за отопление с использованием электрического котла может стать неподъемным бременем для бюджета семьи.

Кроме этого, необходимо помнить, что если при аварийной ситуации произойдет отключение электроэнергии, то дом останется не только без света, но и без отопления.

Закономерный вывод – при невозможности использования газа твердотопливный котел более надежен и выгоден при отоплении частного дома. Тем более что отопление жилья дровами на протяжении многих десятилетий является традиционным, так как недостатка в этом топливе нет. Особенно проблем не возникает в регионах, богатых лесными массивами, в которых всегда достаточно сухостоя. Да и закупка готовых дров в масштабе отопительного сезона обойдется куда дешевле, чем оплата электроэнергии.

Именно поэтому, даже установив газовое отопительное оборудование, очень многие хозяева старых домов вовсе не спешат избавляться от печей и каминов, которые поддерживаются в рабочем состоянии «на всякий случай».

Однако, печь — это не тот вариант, который способен обогреть большие площади дома. Поэтому, чтобы добиться комфортных температур, в здании приходилось устанавливать несколько печей, которые протапливались несколько раз в сутки. Конечно же, это не только затруднительно, но и крайне неэкономно.

Твердотопливный котел – современный мощный агрегат, способный обеспечивать теплом весьма крупный жилой дом.

Этот дискомфорт устраняется созданием полноценной системы отопления, работающей от твердотопливного котла длительного горения, позволяющим снабдить весь дом теплом из одного места. В отличие от обычной печи, такие агрегаты способны работать от одной закладки топлива до 12 и даже более часов. Таким образом, подобный котел будет требовать внимания два раза в сутки, когда в топку закладывается необходимое количество дров.

Кстати, существуют также и такие модели твердотопливных агрегатов, которые способны работать на одной закладке топлива и сутки, и более.

Строение одной из моделей твердотопливного котла длительного горения и виды используемого топлива.

Преимуществом твердотопливных котлов является и то, что практически все модели могут работать не только на дровах, но и на других видах твердого топлива. Для этой цели из древесных отходов в промышленных масштабах производятся пеллеты, торфяные брикеты, а также так называемые «евродрова».

В качестве топлива для этих агрегатов используются и некоторые сорта каменного угля, однако, рассчитаны на него не все модели. Поэтому если планируется применять для отопления уголь, то следует выбирать соответствующую модель, изучив ее характеристики при приобретении.

Принцип работы

Физическая составляющая процесса работы самодельных котлов на твердом топливе очень проста.

Как видите, все довольно-таки просто. Хотя надо отметить, что этот принцип работы самодельных котлов на дровах, торфе, опилках и угле полностью соответствует и другим типам отопительных приборов, работающих на других видах топлива. Соответственно и конструкция их мало чем отличаются друг от друга. Конечно, есть определенные конструктивные нюансы. К примеру, твердотопливные котлы – это агрегаты с низким коэффициентом полезного действия. «Едят» они топливо в больших количествах, выделяя при этом огромное количество тепловой энергии, большая часть которой, к сожалению, вылетает в трубу. Поэтому сегодня, говоря о самодельных котлах отопления на дровах, необходимо говорить о современных моделях с более высоким КПД. Их и будем разбирать в этой статье.

Котел на дровах цилиндрического типа

Но перед тем как перейти к основному сборочному процессу, хотелось бы несколько слов сказать об условиях реализации данного проекта.

1. Надежность конструкции котла будет зависеть от того, как вы владеете используемым в этом деле инструментом. Основной из них – это сварочный аппарат. Если ваши навыки не позволяют добиться максимального результат, то лучше от эксперимента отказаться и передать сборку агрегата специалисту, то есть высококвалифицированному сварщику.
2. Говоря об эксперименте, а сборка котла на дровах своими руками – это большой эксперимент, надо отдать должное, что вы можете применить все свои инженерные знания и опыт. И в случае удачно проведенного процесса гордиться им. Но не забываем, что самодельный котел потребует доработки в процессе его эксплуатации. Некоторые незначительные неточности и ошибки дадут о себе знать обязательно. Так что к ним надо просто быть готовым.
3. Для изготовления твердотопливного котла используются металлические листы или труба толщиною не меньше 5 мм. Это же относится к трубным элементам теплообменника.
4. Установка настроечных приборов. Немаловажный момент в деле изготовления самодельного котла. Что именно надо установить: термометры на входе и выходе теплоносителя, регулятор мощности циркуляционного насоса, датчик тяги.
5. Кстати, о циркуляционном насосе. Не все потребители устанавливают это оборудование, которое привязывает систему отопления дома к электроэнергии. Но, как показывает практика, именно этот агрегат дает возможность увеличить КПД котла, равномерно распределяя теплоноситель по всей отопительной системе, и внутри теплообменника в том числе.

Виды и критерии выбора

Автоматический блок управления выпускается и в механическом, и в электронном исполнении.

Преимущества механической системы управления:

1. Не требует подключения к электросети.
2. Удобство и простота при эксплуатации.
3. Относительно электронной автоматики, ее цена в несколько раз ниже.
4. Отличается надежностью.
5. Нет надобности вызывать специалиста для монтажа.

Механическая автоматика обеспечивает и открытие, и закрытие воздуховода в камеру сгорания, что влияет на скорость горения теплоносителя, его прогорания, наличие жара в этом отсеке.

Электронный тип автоматики отличается наибольшей эффективностью, но является энергозависимым прибором.

Выбирая автоматику для отопительной системы, рекомендуется ознакомиться с ее параметрами:

1. Тепловой режим работы.
2. Необходимая степень настройки температурного режима теплоносителя.
3. Реальный экономический эффект.
4. Совместимость прибора и конкретной модели котла.
