Биокамин своими руками для квартиры: преимущества и недостатки, принцип действия и как сделать в домашних условиях

Что такое биотопливо?

Биотопливо – это экологически чистый материал, производимый на основе биоэтанола. Представляет собой жидкость без цвета и резкого запаха. Обладает высокой горючестью. В процессе горения распадается на воду и углекислый газ, поэтому безопасен для использования в помещениях.

Свойства у биотоплива следующие:

Этанол, входящий в состав жидкости, в процессе горения распадается на пар, оксид углерода и сопровождается выделением энергии. Абсолютно безвреден для организма человека и не пахнет.
Отсутствуют твердые продукты распада (копоть, зола) в процессе работы экокамина.
КПД при горении достигает 95%.
В жидкостях с добавлением морской соли присутствует эффект потрескивания натуральных дров.
При горении топлива языки пламени похожи цветом и формой на огонь в классическом камине.

Основу биологического топлива составляет этанол, растительного происхождения. Получают его путем ферментации сахаров большинства растительных культур, таких как пшеница, свекла, картофель, сахарный тростник, бананы и другие. Однако в чистом виде этот вид топлива не продают, а обязуют проводить денатурацию спирта.

Для дополнительных эффектов в жидкость добавляются красители или морская соль.

Экотопливо обладает следующими характеристиками:

В процессе сгорания не образует золы.
Не выделяет вредных газов.
Отличается экологической безвредностью.
Имеет длительный период горения.
Прост в использовании.

Экологически чистое топливо производится по всему миру. Лидирующие позиции по изготовлению этого горючего принадлежат ЮАР, Индия, Китай.

Различают следующие виды биотоплива:

Биогаз – отходы мусора и производства подвергаются предварительной обработке и из них выделают газ, аналог природного.
Биодизель – получают из природного масла и жиров биологического происхождения (животного, микробного, растительного). Основным сырьем для производства этого вида горючего служат отходы пищевой промышленности или масла пальмовое, кокосовое, рапсовое, соевое. Наибольшее распространение получило в Европе.
Биоэтанол – топливо на основе спирта, заменитель бензина. Этанол получают путем ферментации сахаров. Сырьем для производства служит целлюлозная биомасса.

К достоинствам экологически чистого топлива относятся следующие:

В процессе горения горючего не образуется дым, вредные газы, копоть и сажа.
Интенсивность пламени и теплоотдачи при горении биотоплива можно регулировать.
Легко поддаются очистке топливный блок и отдельные элементы конструкции.
Для работы конструкции не требуется установка воздухоотводящих конструкций.
Горючее для биокамина легко транспортировать и хранить.
Отсутствие мусора при хранении, в отличие от твердого топлива.
Не требуется устройство отдельного помещения для хранения большого количества горючего.
Теплоотдача при горении топлива составляет 95%.
Во время горения экотоплива воздух в помещении увлажняется благодаря выделению пара.
Исключен возврат пламени.
Благодаря устройству биокамина и особенности строения горелки с биотопливом конструкция пожаробезопасна.
Низкая стоимость топлива при небольшом расходе.

Использование экологически чистого горючего просто в быту. Используя гель, достаточно просто открыть банку с гелем и установить его в конструкции биокамина, спрятав в декоративных элементах или емкости. При применении жидкого топлива, достаточно налить его в топливный бак и зажечь. Однако, несмотря на все положительные качества, это вещество обладает несколькими минусами.

Запрещено хранение емкости с горючим вблизи открытого огня;
Нельзя доливать горючее во время работы биокамина; требуется потушить устройство и дождаться его полного остывания;
Разжигание камина разрешено только специальной зажигалкой или при помощи электроподжига.

Простой биокамин своими руками: инструкция по изготовлению

В самую первую очередь придется сделать основание, для закрепление топливного бака с заслонкой, которые имеются в продаже, причем стоимость их вполне доступна. Да и приобретение решит довольно большую проблему – не придется делать его самому. Выпиливаются брусья по размеру, и закрепляются меж листами фанеры или же гипсокартона.

Верхняя часть основы должна иметь прямоугольное отверстие, куда и будет ставиться топливный бак.
Далее на основной каркас нужно закрепить все остальные элементы основы биокамина, при этом нужно тщательно обработать все края. Причем если вы применяете гипсокартон, то его придется аккуратно замазать края шпатлевкой, иначе они будут выглядеть некрасиво.
Стеклянные панели из жаропрочного материала придется сверлить, а это далеко не просто сделать в домашних условиях. Потому стоит обратиться к настоящему профессионалу, который и сделает отверстия так, как нужно, обладая необходимыми материалами, равно, как и специальным инструментарием.
Боковые экраны из стекла стоит крепить очень аккуратно, так как стекло вполне может лопнуть, при чрезмерной нагрузке. Причем с лицевой части, лучше применять болтики с декоративными головками, которые также легко отыскать на полках современных магазинов.
Когда конструкция полностью готова, нужно установить топливный бак и горелку, тогда работа будет полностью завершена.

Стоит запомнить

Ни в коем разе нельзя поджигать биокамин «подручными» средствами, вроде щепок или свернутой бумаги, так как это чревато ожогами. Лучше всего приобрести газовую зажигалку с длинным носиком, это будет безопасно и недорого.

Таким образом, получается, что сделать биокамин своими руками, видео это в полной мере подтверждает, можно и собственными силами, причем без особых проблем и затруднений. Причем вокруг горелки можно уложить красивые камни, искусственные дрова и иные материалы, которые не горят.

Что такое биотопливо

Свойства у биотоплива следующие:

Этанол, входящий в состав жидкости, в процессе горения распадается на пар, оксид углерода и сопровождается выделением энергии. Абсолютно безвреден для организма человека и не пахнет.
Отсутствуют твердые продукты распада (копоть, зола) в процессе работы экокамина.
КПД при горении достигает 95%.
В жидкостях с добавлением морской соли присутствует эффект потрескивания натуральных дров.
При горении топлива языки пламени похожи цветом и формой на огонь в классическом камине.

Для дополнительных эффектов в жидкость добавляются красители или морская соль.

Экотопливо обладает следующими характеристиками:

В процессе сгорания не образует золы.
Не выделяет вредных газов.
Отличается экологической безвредностью.
Имеет длительный период горения.
Прост в использовании.

Различают следующие виды биотоплива:

Биогаз – отходы мусора и производства подвергаются предварительной обработке и из них выделают газ, аналог природного.
Биодизель – получают из природного масла и жиров биологического происхождения (животного, микробного, растительного). Основным сырьем для производства этого вида горючего служат отходы пищевой промышленности или масла пальмовое, кокосовое, рапсовое, соевое. Наибольшее распространение получило в Европе.
Биоэтанол – топливо на основе спирта, заменитель бензина. Этанол получают путем ферментации сахаров. Сырьем для производства служит целлюлозная биомасса.

К достоинствам экологически чистого топлива относятся следующие:

В процессе горения горючего не образуется дым, вредные газы, копоть и сажа.
Интенсивность пламени и теплоотдачи при горении биотоплива можно регулировать.
Легко поддаются очистке топливный блок и отдельные элементы конструкции.
Для работы конструкции не требуется установка воздухоотводящих конструкций.
Горючее для биокамина легко транспортировать и хранить.
Отсутствие мусора при хранении, в отличие от твердого топлива.
Не требуется устройство отдельного помещения для хранения большого количества горючего.
Теплоотдача при горении топлива составляет 95%.
Во время горения экотоплива воздух в помещении увлажняется благодаря выделению пара.
Исключен возврат пламени.
Благодаря устройству биокамина и особенности строения горелки с биотопливом конструкция пожаробезопасна.
Низкая стоимость топлива при небольшом расходе.

Запрещено хранение емкости с горючим вблизи открытого огня;
Нельзя доливать горючее во время работы биокамина; требуется потушить устройство и дождаться его полного остывания;
Разжигание камина разрешено только специальной зажигалкой или при помощи электроподжига.

Изготовление — подробная инструкция с фото

Чтобы выполнить примитивный топливный блок для биокамина собственными руками, который не понадобится дополнительно оформить, вам необходимо подготовить:

широкую посудину из термоустойчивого стекла (подобная реализуется среди утвари для кухни);
пустая жестяная банка из-под напитка или пива;
чуть-чуть утеплителя из базальтовой ваты;
очень маленькие и средние искусственные камни.

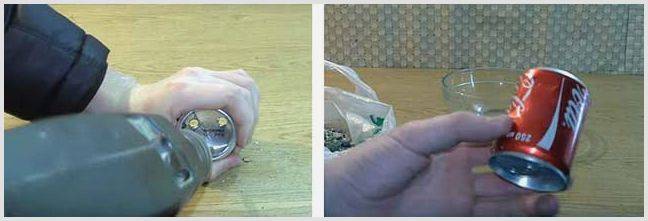

Для начала выставьте банку в посудину, отметьте линию по высоте ее борта и разрежьте канцелярским ножиком.

Потом просверлите донышко банки в 3—4 местах, плотно заложите в середину базальтовое волокно и вставьте одну половину в иную, как показано на фото.

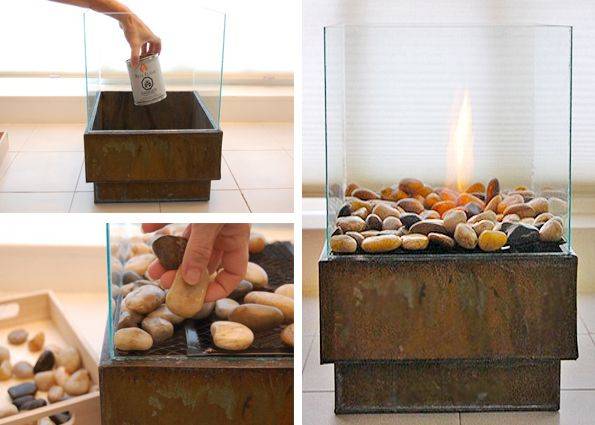

Импровизированную горелку установите в стеклянную посудину и прекрасно обложите камнями и ракушками. Залейте горючее в банке через отверстия и подожгите. Для пробы можно применять медицинский спирт. Как горит такой рукодельный био-камин, видно на следующий фотографии:

Подробно производственный процесс показан в видеосюжете:

Если в доме найдется аппарат инверторного типа, которым вы сможете пользоваться, емкость можете выполнить из нержавеющей стали, а потом зафиксировать ее между 2-ух толстых стекол, как нарисовано на чертеже.

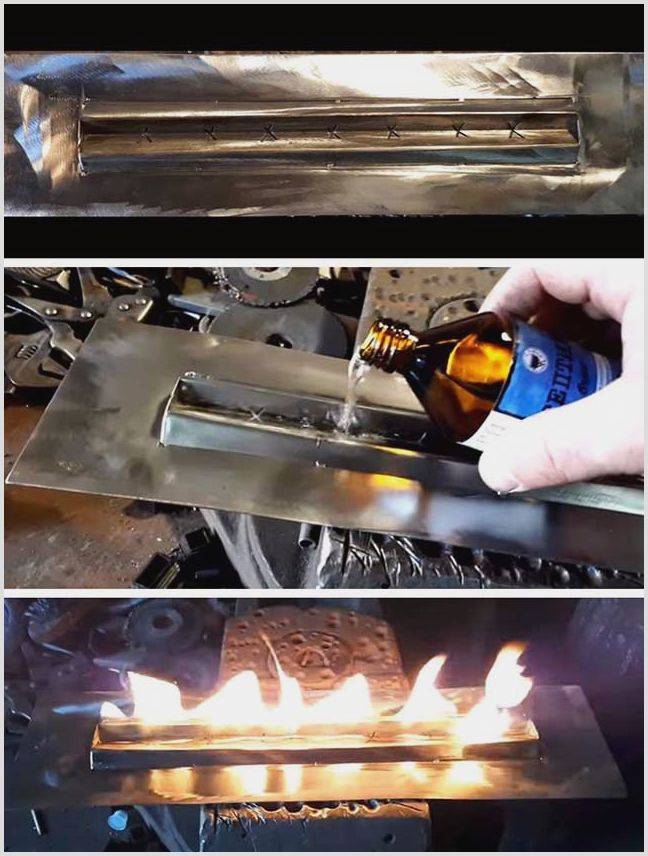

Чтобы выполнить линейный вариант горелки, нужно взять профильную трубу из нержавейки сечением 4 х 4 см и стенка имеет толщину 2 мм. Потом отрежьте от нее уголок по всей длине и сделайте на ребре крестообразные прорези угловой шлифмашиной.

Дальше, герметично приварите уголок к отрезанному месту на трубе, перевернув его ребром вниз, чтобы в результате вышла впадина. Плотно набейте внутреннюю полость горелки невоспламеняющейся базальтовой теплоизоляцией, а потом заварите торцы.

Заключительный шаг – изготовление обрамления для вашего топливного блока. Вырежьте рамку из тонкого металла и бережно прихватите ее к горелке. Потом заполните последнюю этанолом (он же – этиловый спирт) и подожгите.

К готовому топливному элементу вы можете приделать ножки, а лучше – встроить в портал камина или корпус из крашеного металла, который можно повесить на стенку. Пример подобного короба показан на чертеже.

Как сделать напольную конструкцию

Напольная конструкция вписывается в любой интерьер, так как имитирует дровяные камины

Преимущество напольных биокаминов — в разнообразии форм и размеров. Они могут напоминать геометрическую фигуру, чашу или тумбу, оставаться стационарными или мобильными. Но отопительный блок для них должен быть изготовлен из металла. Сам корпус при этом можно сделать из камня, дерева, пластика, керамики или гипсокартона. Главное, следить, чтобы огонь не затрагивал пожароопасные элементы.

Необходимые материалы и инструменты

отопительный блок;
негорючий гипсокартон (1 лист);
металлический профиль с направляющими и стоечными элементами (8 – 9 м);
дюбель-гвозди, саморезы по металлу и с потайной головкой;
термоустойчивый клей для плитки, шпатлёвка;
ножницы по металлу, шуруповёрт, нож для резки гипсокартона;
изоляционные материалы (2 кв.м);
керамическая плитка;
затирка (около 2 кг);
строительный уровень, рулетка;
дерево или другой материал для каминной полки;
декор для украшения готового биокамина.

Все расчёты необходимо делать с учётом размеров места для будущего биокамина. Один из вариантов представлен на чертеже.

Подготовительные работы

Чертёж необходимо создавать с учётом пожаробезопасностиВ этом варианте предусмотрено обустройство топки

На этом этапе необходимо определиться с размерами и дизайном биокамина: большой или маленький, пристенный, угловой или расположенный в центре комнаты. После этого создаётся чертёж или эскиз с учётом пожаробезопасности объекта. Рассчитывая его размеры, нужно следить за тем, чтобы расстояние от очага до стенок конструкции и каминной полки составляло не менее 15 – 20 см. После этого на основании чертежа на стену и на пол наносится разметка.

Пошаговая инструкция по изготовлению

Процесс предусматривает выполнение нескольких этапов: от крепления профиля и до декорирования обшитого гипсокартона

Сборка каркаса. По готовой разметке крепятся предварительно подготовленные направляющие профили. Затем в них вставляются стоечные элементы, которые впоследствии закрепляются саморезами. С помощью отвеса контролируется вертикальность.
Крепление профилей к стене на дюбель-гвозди. При этом стойки дополнительно закрепляются перемычками.
Закладка изоляционного материала в стены сооружения. Им может служить спрессованная базальтовая вата.
Обшивка гипсокартона. Для этого необходимо нанести разметку на листы гипсокартона и обрезать ненужные элементы с помощью специального ножа. Главное, с одной стороны делать надрез, надламывая материал с другой. Выполняя обшивку будущей конструкции, нужно вкручивать саморезы на расстоянии 10 – 15 см друг от друга. По окончании этих работ следует нанести гипсовую штукатурку.
Отделка биокамина. Для этого стенки и дно корпуса обклеиваются керамической плиткой, за исключением углубления для установки горелки.
Затирка швов. После неё монтируется каминная полка, а сама конструкция украшается подготовленными декоративными элементами — лепниной, мозаикой, облицовочным кирпичом.
Установка горелки. Её можно приобрести или сделать самостоятельно из металлического стакана, в который опущен фитиль. В последнем случае не удастся регулировать высоту пламени, но и платить за заводскую конструкцию не придётся.

Заключительным этапом может быть установка кованной или каминной решётки из жаропрочного стекла, которая обеспечит дополнительный уровень безопасности для домочадцев.

Из-за громоздкости напольных биокаминов их очень часто проектируют в виде угловых конструкций. Последние могут быть симметричными или асимметричными, когда вместо одной из задних стенок у камина устанавливается колонна. Их установка практически не отличается от установки стандартных напольных биокаминов, за исключением чертежа.

Инструкция по изготовлению настенного биокамина: от подготовки до реализации

Технология создания настенной конструкции практически не отличается от напольных или настольных вариантов

Технология создания настенной конструкции практически не отличается от напольных или настольных вариантов. Изначально продумывается дизайн, подбирается тип биокамина — прямой или угловой. На его основании разрабатывается чертёж, где при размерах учитывается пожаробезопасность. Иными словами, обязательно соблюдается расстояние от очага до стенок и каминной полки (не менее 15 — 20 см). Затем на стены наносится разметка и начинаются строительные работы

Обратите внимание, что такой биокамин сразу же монтируется на стене

Как и в предыдущих вариантах, расчёты должны производится с учётом пожаробезопасности

Для этого понадобятся материалы и инструменты:

гипсокартон;
металлический профиль со стоечными и направляющими элементами;
саморезы, дюбель-гвозди;
шуруповёрт;
листы стекла;
жаростойкий изоляционный материал;
керамическая плитка для отделки;
термоустойчивый клей;
затирка;
декор.

Процесс осуществляется в несколько этапов:

Крепление направляющих профилей по разметке, в которые затем вставляют стоечные элементы. При этом конструкция фиксируется саморезами. Таким образом собирается весь каркас. Главное, не забыть об обустройстве двойных внутренних стенок биокамина, которые позволят немного снизить температуру у основания очага.
Закладка изоляционного материала в стены каркаса.
Обшивка подготовленными листами гипсокартона, которые крепятся на саморезы.

Отделочные работы. На этом этапе нужно нанести гипсовую штукатурку, а затем обклеить каркас, за исключением места под горелку, керамической плиткой, кафелем или диким камнем, в зависимости от желаний и возможностей.
Затирка швов.
Установка горелки, которой может служить как покупная конструкция, так и простой металлический стакан с опущенным в него фитилём.
Подготовка и монтаж каминной решётки или защитного стекла. Последнее можно приобрести в магазине в виде специального короба без крышки или сделать самому из листа стекла, соединив элементы герметиком и дождавшись его полного высыхания.

Эксплуатируя биокамин в первый раз, чашу горелки нужно заполнять лишь на треть глубины, оставляя расстояние от горючего до краёв (не менее 2 см). Если снаружи образовались капли или потёки, их обязательно нужно вытереть влажной салфеткой. Зажигая фитиль, следует быть готовым к тому, что в момент поджига может возникнуть газовая вспышка.

Время работы биокамина зависит от ёмкости чаши. Если возникает возможность погасить пламя заблаговременно, нужно использовать специальные гасители, которые всегда можно купить в магазине или сделать самостоятельно из металла. Они представляют собой конструкции с ручкой, на конце которых расположена крышка для горелки.

Разбираем рабочий принцип

Собственным существованием биокамин обязан давно созданным устройствам – обыкновенной спиртовой горелке и масляной лампе. Рабочий принцип следующий: в емкость с жидким топливом погружен компонент из мелкопористого материала – фитиль. Горючее, подчиняющееся физическому закону капиллярного подъема жидкости, пропитывает его до самого верха и выветривается через открытый проем. Если эти пары поджечь, то приобретаем ровное стойкое пламя, как нарисовано на фото.

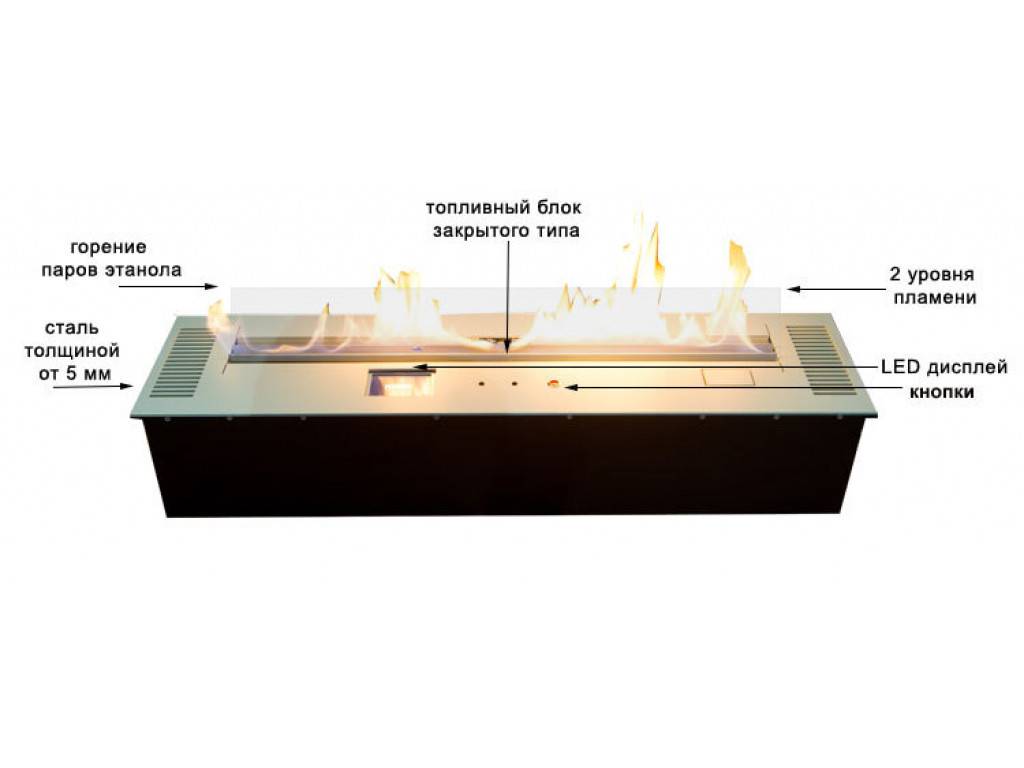

Сердцем биокамина, изготавливаемого из инновационных материалов, считается топливный блок круглой либо удлиненной формы. Он в себя включает такие важные элементы (показаны ниже на схеме):

емкость из нержавейки с заправочной горловиной, оборудованная сверху открытым проемом – горелкой;
заслонка или крышка, перекрывающая доступ воздуха и которая предназначена для тушения камина;
несгораемый керамический наполнитель с большим количеством очень маленьких пор;
система бортов, не она позволяет горючему выплескиваться наружу;
маленькие переносные конструкции оснащены защитой от возгорания при опрокидывании.

В намного недорогих вариациях заместь керамики может использоваться негорючее волокно

Справка. Цена дешевых моделей, имеющихся в продаже, стартует от 80 у. е. Большая доля этой стоимости приходится на нержавеющий корпус камеры сгорания и наполнитель из керамики.

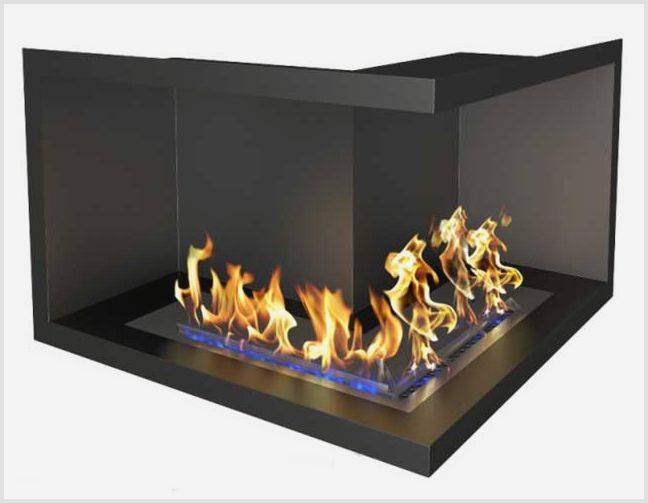

Угловой вариант стенового биокамина

По методу оформления экокамины разделяют на такие разновидности:

Настольные. Выделяются маленькими размерами и подвижностью, но просят аккуратности в процессе пользования. Изделие нельзя устанавливать и разжигать под горючими интерьерными предметами (к примеру, полочками).
Модели для пола оборудуются как точечной, так и продолговатой горелкой. Их можно переносить, но устанавливать – исключительно на пол.
Стеновые варианты выделяются четырехугольной формой и могут укомплектовываться несколькими горелками.
Встраиваемого типа. Предназначаются для установки в нишу или в середину готового портала камина.

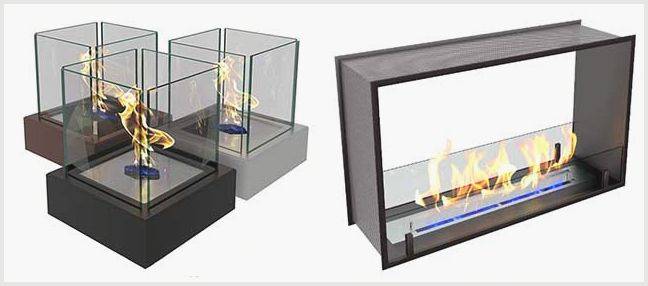

Настольные модели (слева) и встраиваемого типа (с правой стороны)

Как функционирует топочная камера биокамина производственного изготовления, обращаете внимание на видео:

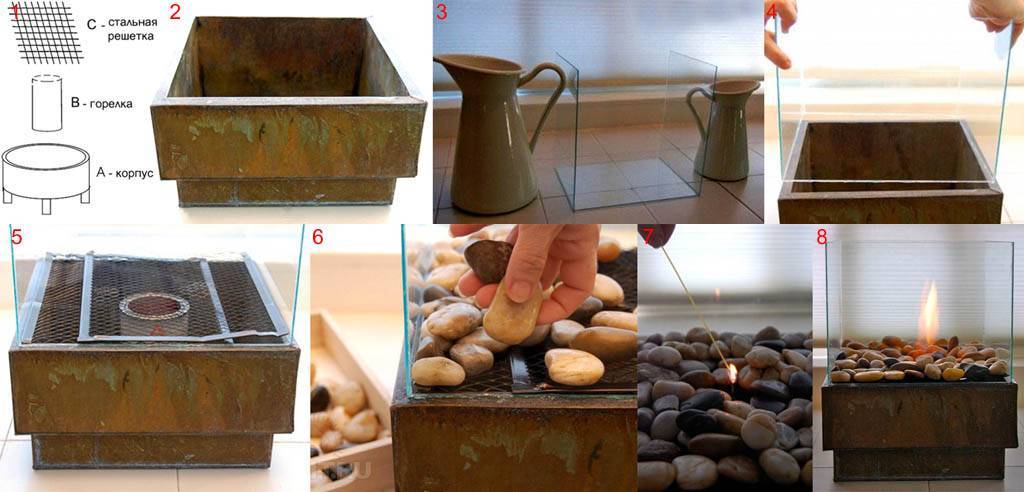

Подробная инструкция для биокамина собственными руками

Как видно из предыдущего абзаца, если есть наличие пошаговой инструкции для биокамина, его очень просто смастерить собственными руками. После сбора горелки процесс делится на следующие этапы:

Куски стекла скрепливаются между собой герметиком из силикона соответственно с концепцией дизайнера. Для полнейшего засыхания их необходимо оставить приблизительно на 24 часа, более точное время отмечено в инструкции к герметику.

Если есть желание основание камина можно создать из прямоугольного металлического короба. Тогда оно будет прятать банку для горелки.

Если горючее было приобретено в жестяной банке, ее необходимо только лишь установить в середину горелки. Если же оно продавалось в пластиковой таре, необходимо взять еще одну консервную банку, и перелить его туда. Размер банки обязан быть таким, чтобы ее комфортно было извлекать из горелки.

В горючее опустить заранее подготовленный фитиль. Сверху горелки установить сетку, сверху нее насыпать камушки.

Чтобы выполнить привлекательный и обычный биокамин собственными руками, подробная инструкция выше обеспечит всеми специальными способностями. Готовый камин можно тот час же вводить в эксплуатирование, другими словами поджечь фитиль.

Технология эксплуатации

Сама технология работы биокамина — это скрещивание спиртовой горелки и бензиновой зажигалки.

Это позволяет получить огонь внутри стенок устройства. Вся остальная работа выполняется дизайнерами. Многие помнят процесс использования спиртовок еще с уроков химии в школе. Как раз биокамин — это такое же устройство, только доведенное до совершенства. В качестве топлива используется очищенный природный спирт, а именно этанол.

В результате сгорания этого спирта не появляется никаких вредных газов, которые могут навредить человеку. Поэтому для использования биокамина даже не нужна специальная вытяжка. К тому же, если вытяжки нет, то устройство можно использовать не только как элемент интерьера, но и отопительный прибор.

Система подачи топлива, которая используется в биокаминах, появилась довольно давно. Ее принято связывать с бензиновыми зажигалками. Керамический наполнитель пропитывается спиртом и тот постепенно испаряется при горении. Даже если конструкция будет перевернута, топливо не выльется и не произойдет ненужного возгорания.

Важно! Перед добавлением топлива в биокамин необходимо полностью его отключить и подождать в течение 15−30 минут полного его остывания. На большинстве конструкций реализована специальная ручка-слайдер, которая позволяет регулировать уровень подачи топлива и размер огня

При розжиге конструкции необходимо поднести спичку и открыть заслонку. Лучше всего использовать специальные каминные спички или дистанционную зажигалку

На большинстве конструкций реализована специальная ручка-слайдер, которая позволяет регулировать уровень подачи топлива и размер огня. При розжиге конструкции необходимо поднести спичку и открыть заслонку. Лучше всего использовать специальные каминные спички или дистанционную зажигалку.

Пламенем, горящим на спирте, гораздо сложнее обжечься, чем бензиновым или древесным, ведь температура его горения намного меньше

Однако все равно очень важно соблюдать все необходимые меры безопасности

Виды и подвиды биокаминов

Мастеру перед тем, как начать собирать биокамин своими руками придется выбрать место его размещения. Это сделать не сложно, поскольку, они производятся в самых разнообразных видах. По этому параметру они подразделяются на 4 ключевые вариации: Напольного типа, настенного крепления, декоративные настольные и встраиваемые поверхности.

Помимо этого подобные обогреватели распределяется на подвиды:

Прямоугольной конфигурации — наиболее распространенная конструкция;
торцевые — модули, которые устанавливаются в торцевой участок комнатной стенки;
сквозные — крепятся в стеновых перегородках и архитектурных украшениях, например, колоннах;
угловые — самый компактный вариант размещения, что особенно хорошо подходит для того, чтобы сделать биокамин своими руками в малогабаритной квартире.

Классификация биокаминов абсолютно логична. Некоторые модификации обладают стилистической универсальностью. Их, возможно, успешно интегрировать, как в традиционном интерьере, так и в необычные «лофт» или «хай-тек».

Настенные устройства

Данные биокамины выполняются в форме большой плоской конструкции, которая фиксируются на стенке. Лицевая панель для безопасной эксплуатации закрывается термоустойчивым стеклом. Подобным образом оформляют и боковые панели. Задняя стенка выполнена из жароустойчивого стройматериала, чаще всего из металла.

Конструкция элементарна в установке. Она монтируется на введенные в стену крепежные детали. Строение абсолютно безвредно в использовании. Потому что при горении биотоплива задняя стенка и днище конструкции разогреваются очень слабо. Поэтому они не в состоянии стать источником возгорания или спровоцировать ожог у нечаянно прикоснувшегося к поверхности обогревателя человека.

Напольные биокамины

Этот вариант ставится на настил либо на компактный подиум. В случае если технологически и по конструктивным характеристикам модели днище не нагревается в процессе работы устройства корпуса. То подобную модель размещают на любую подходящую ровную плоскость пола.

Для многих вариаций напольного типа, доступна мобильная версия отопителя. В этом случае ее, возможно, свободно переставить на любое удобное свободное место. Данные неизолированные камины могут использоваться на обогрев помещения. Правда только в течение кратковременного периода.

Настольные устройства

Данные модели представляют собой малогабаритные варианты напольных образцов. Располагаются они на стеллажах, столах либо специализированных подставках. Там, где позволяют их незначительные размеры украсить интерьер.

Их сложно отнести к полноценным каминам, по той причине, что они весьма компактны. Зато у этой модификации свои преимущества — они весьма мобильны. Их просто переносить с одного на другое место. Они высокофункциональные и довольно удобные в применении.

Встраиваемые модели

Весьма органично выглядят встраиваемые биокамины. Подобные устройства устанавливаются в специально приготовленную полость в стене. Выделяются они тем, что их лицевая панель выполнена, в форме продолжения стенки и видимы только с лицевой стороны.

Конструкция биокаминов «фонариков» выполняется с выпуклой фронтальной поверхностью. Они чуть-чуть выходят из стены здания, что делает их довольно необыкновенными и заманчивыми. Инсталлировать такой биокамин в интерьер комнаты гораздо сложнее, чем простую настенную конструкцию. Поэтому данная конструкция для установки доступна только высококачественным специалистам.

Перед тем как сделать биокамин такой модификации нужно очень ответственно подбирать для него посадочное место. Так как передвижение такого устройства в будущем станет довольно затратным и сложным.

Чертеж биокамина

Приведем для примера чертеж. В сети есть много других вариантов, в виде фото, видео. Есть отдельно инструкция. Но мы приведем конкретный чертеж.

Варианты горелок для биокаминов

Есть много разновидностей схем по производству тепловых блоков. Предложим вам пару-тройку вариантов.

Наиболее простая модель топливного элемента

Горелка для биокамина своими руками в простом исполнении будет делаться так. Берем емкость из нержавейки. Стенка должна быть от 2 мм. Глубина емкости 5 см. Размеры произвольные, по вашим чертежам. Внешний вид не важен. Данный элемент скрывается от глаз посторонних. Но он должен быть добротным, крепким элементом. В бак, стакан наливают биогорючее. Вставляют фитиль. Выводят через сетку наружу. Шнур, пропитанный горючей жидкостью, загорается, излучая свет и тепло.

Двухкамерная горелка с перфорацией (разрезами)

Такой вариант конструкции обычно делают в заводских условиях. Он отличается экономичностью горючего. Это происходит благодаря уменьшению площади горения. Расход топлива понижается.

Берем ванночку, короб из нержавейки. Размеры произвольные. Можно как в предыдущем варианте. Режем пластину по длине корпуса (по внутренней стороне). Пластина должна быть такой же толщины, как материал корпуса. Ширину вычислим с помощью формулы: SH=Vs — 1,5 +2xRs (где Vs ширина внутри ванночки, а Rs — глубина ванночки). Пластины гнуться под прямым углом от длинных краев. Это делают, чтобы получить ножки по глубине равные Rs. У нас получился элемент, по длине ванночки, на 1см уже ее ширины по профилю напоминающий букву П.

На одной из ножек этой буквы П, делаем надрезы, как на расческе. П-образную конструкцию ставим, чтоб зазор между прорезями и стеной было 1,5 см. Бак заполняем топливом. Зажигаем. Пламя расположится только в узкой полосе 1,5 см. Топливо внизу не загорится. Доступ кислорода ограничен. Недостатка топлива не предвидится. Оно будет просачиваться через прорези. Чтобы быстро загасить огонь, сделайте еще одну пластину, которая накроет огонь.

Чтобы топливо выгорало до конца, резервуар наклоним в сторону рабочей поверхности. Сделать это можно, смешав топливо с гипсом. Далее наклоняют полученную смесь в направлении рабочего места. Смесь затвердевает. Мы получаем отличный результат. В этом случае, ногу П-конструкции нужно укоротить. Это нужно для придания полной горизонтальности конструкции. Можно сделать бак с двойным дном. Готовая горелка ставится в дополнительный, больший бак. Края верхнего бака закроют элементы бака снизу.

Простейшее устройство с наполнителем

Емкость с П-профилем нужно заполнить наполнителем. Обычно это минеральная вата. Базальтовые волокна надо заменить ватой на акриловой составляющей исходя из факторов:

Гигроскопичность. Хорошо впитает влагу.
Наполнитель из волокна имеет лучшую паропроницаемость. Пары спирта без проблем будут циркулировать внутри наполнителя.
Мягкая вата долго, равномерно горит.
При процессе производства такой ваты не злоупотребляют различной химией.
Если с поставкой акриловой ваты есть трудности, найдите аналогичную, только помягче. Пропитанная вата медленнее будет гореть, увеличив время горения в общем.
Мы понимаем, что биокамин своими руками собирается без забот, хлопот.

Еще более простая конструкция для вас. Подойдет железная кружка. Можно подобрать банку. В посудину кладем абсорбент. Трамбовать не надо. Наполнитель пропитываем топливом. Наверх кладем железную сетку, крышку с дырками. Далее поджигаем.

Заключение

Изготовить биокамин своими руками очень просто, если под рукой находятся все необходимые материалы. Качественно сделанная конструкция может являться предметом гордости перед друзьями и родственниками.

https://youtube.com/watch?v=nx4zgWLj79k

Изготовление биокамина своими руками

Что такое биотопливо?

Простой биокамин своими руками: инструкция по изготовлению

Что такое биотопливо

Изготовление — подробная инструкция с фото
