Выбор и монтаж циркуляционного насоса для отопления

Как выбрать циркуляционный насос для отопления частного дома

Характеристики любого оборудования выбираются с учётом условий его будущей эксплуатации. Как выбрать насос для отопления частного дома? Можно воспользоваться справочными таблицами, в которых приведены необходимые сведения в зависимости от квадратуры строения. Если такой вариант не устраивает, стоит выполнить расчёт, который позволит получить более точные значения.

Выбрать насос достаточно сложно

Расчёт производительности помпы

Производительность насоса можно рассчитать по следующей формуле:

G = M / ΔТ × Cт, где:

  • М – мощность котла, который будет использоваться для отопления дома, Вт;
  • ΔТ – перепад температур в отопительном контуре;
  • Ст – коэффициент, зависящий от удельной теплоёмкости теплоносителя.

Мощность котла можно найти по формуле

Мощность котла можно определить исходя из того, что на каждый м² коттеджа или загородного дома требуется 100 Вт мощности, для многоквартирных зданий − 70 Вт. При наличии дополнительной термоизоляции наружных стен мощность получают путём умножения 50 кВт на квадратуру дома. Для холодных регионов расчётное значение для частных домов увеличивают до 175 Вт, для многоэтажных – до 101 Вт.

При расчёте мощности котла учитывают теплопотери

Если расчёт производительности циркуляционного насоса кажется слишком трудоёмким, предлагаем воспользоваться калькулятором. Выбирая нужные позиции и вводя недостающие данные, можно получить искомое значение.

Калькулятор расчёта производительности циркуляционного насоса

Напор устройства

От данного параметра зависит, сможет ли насос преодолеть усилие, создаваемое гидравлическим сопротивлением отопительной системы. Если вертикальный подъём компенсируется усилием, создаваемым на нисходящих участках контура, то трубы, вентили, теплообменники и другие элементы создают значительное сопротивление. Это сильно усложняет порядок расчёта.

Напор циркуляционного насоса определяют путём умножения протяжённости отопительного контура на удельное сопротивление трубы и коэффициент, зависящий от количества запорных вентилей, терморегуляторов и других элементов системы.

Напор устройства должен быть достаточным

Предлагаем уважаемым читателям воспользоваться специально разработанным нашей командой калькулятором.

Калькулятор расчёта напора циркуляционного насоса

Расчёт мощности циркуляционного насоса для системы отопления

Для укрупнённого расчёта циркуляционного насоса для системы отопления можно воспользоваться следующей формулой:

N = Nк / DT, где

  • N – искомое значение;
  • Nк – мощность котла, используемого для отопления дома;
  • DT – разность температур в прямом и обратном контуре. В большинстве систем не превышает 15°С.

Мощность зависит от разности температур прямого и обратного контура

На что ещё обратить внимание

При выборе подходящей модели стоит также обратить внимание на занятость циркуляционного насоса. Для периодического включения оборудования зимой достаточно недорогой модели с небольшой мощностью. В этом случае помпа будет выполнять вспомогательную функцию

При большой протяжённости трубопровода без циркуляционного насоса теплоноситель будет двигаться медленно. Для такой системы потребуется мощная модель, допускающая постоянную эксплуатацию

В этом случае помпа будет выполнять вспомогательную функцию. При большой протяжённости трубопровода без циркуляционного насоса теплоноситель будет двигаться медленно. Для такой системы потребуется мощная модель, допускающая постоянную эксплуатацию.

Производители предлагают агрегаты, конструктивное исполнение которых позволяет изменять скорость их работы. В большинстве случаев речь идёт о трёхступенчатой регулировке. Пользователь может подобрать оптимальный режим работы отопительной системы в зависимости от погодных условий. Некоторые модели имеют систему автоматической регулировки мощности.

При выборе также стоит обратить внимание на:

  • максимальное давление в системе. В частных домах оно редко превышает 4 атм (при нормальном режиме работы − около 2 атм);
  • материал корпус. Предпочтительным является чугун. Изделия с корпусом из термостойкого пластика обойдутся дешевле;
  • присоединительные размеры. Возможно, потребуется переходник;
  • наличие и тип защиты. Особенно актуальна защита от перегрева. При её наличии срок службы помпы значительно возрастает.

Периодичность включения – важный критерий при выборе

Выбор места установки

Все требования к установке сводятся к двум правилам:

  • Насос должен обеспечить полноценную циркуляцию теплоносителя в контуре с соблюдением гидродинамического режима работы;
  • Ориентирование насоса и способ установки определяется его конструкции и требованием производителя.

В первом случае значит, что насос должен прокачивать теплоноситель равномерно по всему контуру не создавая проблемных зон или неправильного перераспределения жидкости. Если условно разделить систему отопления на участок с котлом и его обвязкой и контур с радиаторами, то насос устанавливается строго на границе.

Не допускается его установка в середине контура так, чтобы часть теплообменников или других отопительных приборов, накопителей и т.п. располагалось между насосом и основной частью контура.

Ошибочной будет установка, например, в середине контура для повышения напора на дальних от котла радиаторах. Часто к таким мерам прибегают, когда изначально неверно были рассчитаны параметры разводки или производительности основного насоса и с помощью дополнительных насосов пытаются исправить ситуацию.

Однако на практике это приведет к сбою в циркуляции теплоносителя с образованием обратного тока или застоем из-за дисбаланса давления в различных точках контура.

Схема установки насоса

Одновременно с этим важно учесть требования производителя по монтажу. Направление движения теплоносителя всегда указывается на корпусе насоса, определяя способ включения, а инструкция определяет доступные позиции (вертикально, горизонтально, на допустимых углах наклона)

В общем случае ротор должен располагаться горизонтально, а блок подключения питания с клеммами и автоматикой должен располагаться сбоку или сверху так, чтобы даже при протечке теплоноситель не попал на контакты, вызывая короткое замыкание.

Ставить насос на обратной или подающей линии – не имеет значения, если он изначально рассчитан на работу с перекачиваемой средой температурой до 100-110ºС. Помимо вышеуказанных правил следует лишь ориентироваться на удобство доступа к месту установки. Так во многих случаях на линии подаче, расположенной сверху, насос устанавливать лучше, ведь к нему будет проще доступ для обслуживания и ремонта.

Преимущества установки насосов отопления

Прежде чем рассмотреть, как подключить насос к отоплению, надо отметить ряд преимуществ, которые пользователь получает в итоге:

  1. увеличение теплоотдачи;
  2. равномерное распределение тепла между всеми отапливаемыми комнатами;
  3. повышение экономичности отопительной системы;
  4. исключение возможности появления завоздушин, которые мешают теплоносителю нормально циркулировать в системе.

Чтобы установить насос для отопления системы, надо воспользоваться услугами специалистов. Но данная работа не отличается большой сложностью. Поэтому можно выполнить ее своими силами, и при этом дополнительно сэкономить на оплате услуг работников по монтажу отопительных приборов.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Из какого материала лучше рабочее колесо?

Рабочее колесо может изготавливаться по меньшей мере из 4 видов материалов, каждый из которых имеет свои плюсы и минусы:

  • Пластик. Имеет отличную устойчивость к коррозии (точнее вообще не ржавеет) и не боится химических веществ. Также он дешевле в сравнении с металлическими колесами. Однако пластиковый менее прочный и на практике его менять приходится быстрее остальных. Если металлические неплохо себя чувствуют в работе по 10 лет и больше, то пластиковые комплектующие живут около 7 лет (многое зависит от способа и интенсивности эксплуатации).
  • Чугун. Часто используется для агрегатов малой и средней мощности. Он хуже по устойчивости к коррозии, чем нержавейка или латунь, но зато дешевле в замене (если ремонтировать). Также чугунные устройства тяжелее остальных.
  • Нержавейка. Нержавеющая сталь выигрывает по коррозийной устойчивости у чугуна и по прочности у пластика. Однако из-за высокой стоимости устанавливаются рабочие колеса из нержавейки в насосы с производительностью от 10 м3/ч и выше.
  • Латунь. По эксплуатационным характеристикам схожа с нержавейкой, но немного дешевле, если покупать комплектующие для ремонта.

В целом скажем, что для бытового применения в отопительных сетях протяженностью не более 200 м, достаточно будет взять устройство с рабочим колесом из пластика или чугуна. Из нержавейки или латуни можно купить, только если использовать циркуляционный агрегат в производственных целях.

Конструктивные особенности насоса для отопления частного дома

В принципе, циркуляционный насос для отопления ничем не отличается от других разновидностей водяных насосов.

У него два основных элемента: крыльчатка на валу и электродвигатель, который вращает этот вал. Все заключено в герметичный корпус.

Но есть две разновидности этого оборудования, которые отличаются друг от друга расположением ротора. А точнее, контактирует ли вращающая часть с теплоносителем или нет. Отсюда и названия моделей: с мокрым ротором и сухим. В этом случае имеется в виду ротор электродвигателя.

С мокрым ротором

Конструктивно эта разновидность водяного насоса имеет электродвигатель, в котором ротор и статор (с обмотками) разделены герметичным стаканом. Статор находится в сухом отсеке, куда никогда не проникает вода, ротор располагается в теплоносителе. Последний — охлаждает собой вращающиеся детали прибора: ротор, крыльчатку и подшипники. Вода в этом случае для подшипников выступает, и как смазка.

Такая конструкция делает насосы малошумными, потому что теплоноситель поглощает вибрацию вращающихся деталей. Серьёзный недостаток: низкий КПД, не превышающий 50% от номинала. Поэтому насосное оборудование с мокрым ротором устанавливают на отопительные сети небольшой протяжённости. Для небольшого частного дома, даже в 2—3 этажа, это будет неплохой вариант выбора.

К преимуществам насосов с мокрым ротором, кроме бесшумной работы, можно добавить:

  • небольшие габаритные размеры и вес;
  • экономичное потребление электрического тока;
  • длительная и бесперебойная работа;
  • простота настройки скорости вращения.

Фото 1. Схема устройства циркуляционного насоса с сухим ротором. Стрелками обозначены части конструкции.

Недостаток — невозможность ремонта. Если какая-то деталь вышла из строя, то старый насос демонтируют, устанавливая новый. Модельный ряд в плане конструктивных возможностей у насосов с мокрым ротором отсутствует. Все они выпускаются одного типа: вертикального исполнения, когда электродвигатель располагается валом вниз. Выходной и входной патрубки находятся на одной горизонтальной оси, поэтому монтаж прибора производится только на горизонтальном участке трубопровода.

Важно! При заполнении отопительной системы воздух, выталкиваемый водой, проникает во все пустоты, и в роторный отсек в том числе. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой

Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой.

Профилактические мероприятия для «мокрых» циркуляционных насосов не требуются. В конструкции нет трущихся деталей, манжеты и прокладки устанавливаются только на неподвижных соединениях. Выходят из строя из-за того, что материал просто состарился. Основное требование к их эксплуатации — не оставлять конструкцию в сухом виде.

С сухим ротором

У насосов этого типа нет разделения ротора и статора. Это обычный стандартный электродвигатель. В конструкции же самого насоса установленные уплотнительные кольца, которые перекрывают доступ теплоносителя в отсек, где располагаются элементы движка. Получается, что крыльчатка насажена на вал ротора, но находится в отсеке с водой. А весь электродвигатель располагается в другой части, отделённой от первой уплотнителями.

Фото 2. Циркуляционный насос с сухим ротором. В задней части расположен вентилятор для охлаждения прибора.

Такие конструктивные особенности сделали насосы с сухим ротором мощными. КПД доходит до 80%, что для оборудования этого типа довольно серьёзный показатель. Недостаток: шум, издаваемый вращающимися деталями прибора.

Циркуляционные насосы представлены двумя моделями:

  1. Вертикальное исполнение, как и в случае с прибором мокрого ротора.
  2. Консольные — это горизонтальное исполнение конструкции, где прибор упирается на лапки. То есть, сам насос на трубопровод не давит своим весом, и последний не является для него опорой. Поэтому под этот тип обязательно укладывают прочную и ровную плиту (металлическую, бетонную).

Внимание! Уплотнительные кольца часто выходят из строя, становясь тонкими, что создаёт условия проникновения теплоносителя в отсек расположения электрической части электродвигателя. Поэтому раз в два или три года проводят профилактику прибора, осматривая в первую очередь именно уплотнители

Схемы обвязки систем отопления

Выстраивая линию изложения для быстрого понимания особенностей организации тех или иных систем отопления, разумно начать с варианта с принудительной циркуляцией.

С принудительной циркуляцией

У такой схемы есть ряд особенностей.

  1. Перепады высот, наклоны труб, расположение радиаторов относительно нагревательного котла никак не регламентируются.
  2. В системе применяются многоточечная техника или одноточечная система выпуска воздуха (краны Маевского на радиаторах отопления или одна точка отвода с наибольшим уровнем высоты).
  3. Допускается организация как угодно большого количества изолированных контуров циркуляции, каждый из которых обслуживается отдельным насосом.

Главная отличительная черта системы с принудительной циркуляцией — ее работа без функционирования циркуляционного насоса невозможна. Поэтому при отключении питания теплоноситель останавливается, помещения не отапливаются.

С естественной циркуляцией

Система с естественной циркуляцией имеет ряд преимуществ, однако требует четкого соблюдения правил организации. Ее особенности следующие.

  1. После нагревательного котла предусматривается разгонная линия, вертикальная труба, позволяющая создать давление при расширении теплоносителя для его движения по сети.
  2. Регламентируется четкий параметр наклона, как труб подачи, так и обратки.
  3. При нескольких контурах отопления трудно или невозможно добиться оптимальной отдачи тепла в каждом из них.

Управление циркуляционным насосом движением теплоносителя способно кардинально увеличить функциональность, эффективность, настраиваемость системы обогрева с естественной циркуляцией.

Такая система позволяет решить ряд стандартных задач:

  • нивелировать ошибки проектирования и преодолеть гидравлическое сопротивление сети трубопроводов;
  • оптимизировать загрузку контуров отопления при установке нескольких насосов, регулировать отдачу тепла;
  • улучшить условия работы нагревательного оборудования.

Главное достоинство системы с естественной циркуляцией, при всей сложности ее организации, заключается в возможности работы при отключении энергопитания. Чтобы этого достичь, циркуляционный насос устанавливают в байпас. Это достаточно простая структура.

Байпас – это отдельный узел для установки циркуляционного насоса с петлей обвода и запорной арматурой для обслуживания.

Узел байпаса обеспечивает несколько удобных возможностей.

  1. При перекрытии шаровых кранов нагнетатель можно снять без слива всей системы, чтобы провести ремонт циркуляционного насоса или его замену.
  2. Обеспечивается работа системы без электропитания.
  3. Можно провести первичный запуск отопления без участия циркуляционного насоса.
  4. Легко организовать структуру защиты насоса от попадания в его турбину примесей, путем установки фильтра грубой очистки или узла сетчатого типа.

Схема водяного отопления частного дома может использовать как байпас с ручным, так и с автоматическим управлением. В последнем случае в контуре обвода циркуляционного насоса монтируется обратный клапан.

При работе циркуляционного насоса на выходе обратного клапана образуется избыточное давление. Узел перекрывает подачу, обеспечивая оптимальную схему движения теплоносителя. При отключении питания через клапан начинает двигаться вода благодаря естественной гравитационной составляющей. Такая схема не требует регулировки и настройки, в том числе при пусконаладочных работах.

Совет! Поскольку обратный клапан — достаточно чуткое к попаданию окалины и минеральных отложений устройство, в открытых системах отопления рекомендуется дублировать его работу последовательно устанавливаемым шаровым краном.

Принцип работы системы с принуждением

Циркуляционный насос – это небольшой электрический прибор, который устроен предельно просто. Внутри корпуса находится крыльчатка, она вращается и придает теплоносителю, циркулирующему по системе, необходимое ускорение. Электромотор, обеспечивающий вращение, потребляет совсем немного электроэнергии, всего 60-100 Вт.

Наличие такого устройства в системе значительно упрощает ее проектирование и монтаж. Принудительная циркуляция теплоносителя позволяет использовать отопительные трубы малого диаметра, расширяет возможности при выборе котла отопления и радиаторов.

Очень часто система, изначально созданная с расчетом на естественную циркуляцию, работает неудовлетворительно из-за низкой скорости движения теплоносителя по трубам, т.е. низкого циркуляционного напора. В этом случае установка насоса поможет решить проблему.

Однако не следует слишком увлекаться скоростью воды в трубах, поскольку она не должна быть чрезмерно высокой. Иначе со временем конструкция может просто не выдержать дополнительного давления, на которое она не рассчитана.

Если в системах с естественной циркуляцией теплоносителя можно использовать открытый расширительный бак, то в принудительных схемах следует отдать предпочтение закрытой герметичной емкости

Для жилых помещений рекомендованы следующие предельные нормы скорости передвижения теплоносителя:

  • при условном проходе трубы в размере 10 мм – до 1,5 м/с;
  • при условном проходе трубы в размере 15 мм – до 1,2 м/с;
  • при условном проходе трубы в размере 20 мм или больше – до 1,0 м/с;
  • для подсобных помещений жилых домов – до 1,5 м/с;
  • для зданий вспомогательного назначения – до 2,0 м/с.

В системах с естественной циркуляцией расширительный бак обычно ставят на подачу. Но если конструкция будет дополнена циркуляционным насосом, обычно рекомендуется переместить накопитель на обратку.

Устройство циркуляционного насоса очень простое, задача этого прибора – придать теплоносителю ускорение, достаточное для преодоления гидростатического сопротивления системы

Кроме того, вместо открытого бачка следует поставить закрытый. Только в небольшой квартире, где отопительная система имеет небольшую протяженность и простое устройство, можно обойтись без такой перестановки и пользоваться старым расширительным баком.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Установка насоса

После того как участок трубопровода полностью подготовлен, можно приступать непосредственно к установке самого агрегата. Опоры роторов применяемых в отопительных системах насосов не рассчитаны на работу в вертикальном положении агрегата, поэтому допускается лишь его горизонтальное расположение.

Монтаж насоса с неправильным расположением оси ротора.

Комплект поставки циркуляционного насоса включает в себя сам агрегат со встроенным либо внешним блоком питания, уплотнительные прокладки, паспорт на изделие и инструкцию по монтажу и эксплуатации. Перед началом установки необходимо ознакомиться с содержанием инструкции, чтобы учесть все особенности процесса установки и подключения конкретной модели. Некоторые насосы поставляются без уплотнений в комплекте, поэтому их необходимо приобрести дополнительно.

Постановка уплотнительной прокладки.

Если насос монтируется на вертикальном участке трубопровода, то его нижний фланец ставится на ответный фланец трубопровода, на который кладется уплотнительная прокладка, после чего соединение прикручивается с помощью накидной гайки. Далее уплотнение ставится на верхний фланец насоса, и соединение прикручивается второй гайкой. Затем гайки затягиваются с помощью ключа. В некоторых случаях резьбовые соединения насоса с трубопроводом дополнительно герметизируют с помощью уплотнительной ленты. При монтаже на горизонтальном участке допускается любая последовательность соединения фланцев.

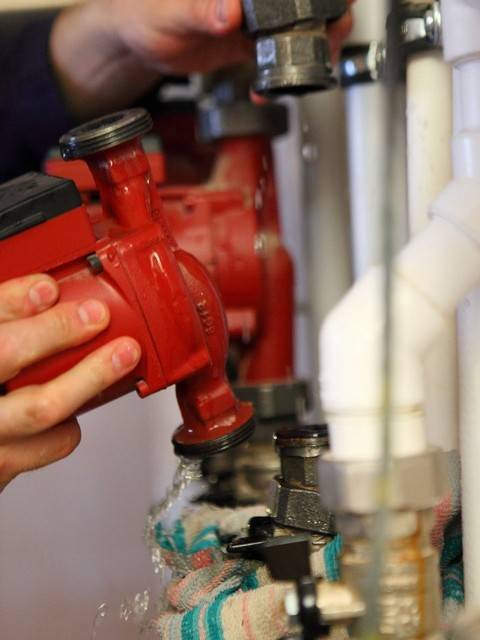

Установка циркуляционного насоса.

Затем необходимо открыть краны по обе стороны от агрегата, чтобы внутренние полости насоса заполнились жидкостью. Если конструкция нагнетателя не предусматривает наличия автоматического клапана выпуска воздуха, его стравливают с помощью специального винта, открывающего перепускное отверстие.

Затягивание накидной гайки.

После монтажа насоса в составе трубопровода необходимо выполнить его подключение к сети электропитания. Розетка для электропитания агрегата должна иметь заземление. Если насос предусматривает возможность многорежимной работы, следует переключить рычажок на нужный режим. Подключенный к электропитанию циркуляционный насос отопления начинает выполнять принудительную прокачку теплоносителя, обеспечивая более интенсивный теплообмен и экономию топлива котла за счет уменьшения разницы температуры теплоносителя в подающей и обратной магистралях.
