Водяной теплый пол своими руками: устройство, схема, материалы

Технология процесса при высоком уровне грунтовых вод

Если подпочвенные воды расположены высоко, правильная последовательность слоев — это еще не все. Нужно как-то отвести воду.

Если глубина укладки слоев теплого пола получилась ниже, чем уровень почвенных вод, необходим дренаж. Для него еще минимум на 30см ниже необходимого уровня делаем систему для отвода воды. Желательно насыпать речной песок, но такие объемы стоят немало, так что можно использовать другие породы, но не торф или чернозем. Как вариант — вынутый грунт, перемешанный со щебнем.

При укладке теплоизоляционных плит их стыки нужно проклеить скотчем — так в щели не затечет раствор

Выбранный материал насыпается слоями по 10см, каждый из которых утрамбовывается и проливается водой. Слоев обычно делают три, но можно и больше. На утрамбованный песок или грунт со щебнем, укладываем слой геотекстиля. Это современный материал, который будет пропускать воду вниз и не даст смешиваться разным материалам. Он не повреждается насекомыми и животными, имеет высокую прочность на разрыв. Также геотекстиль дополнительно выравнивает механические нагрузки, которые будет испытывать пол.

На этом же этапе нужно позаботиться одновременно о гидро- и теплоизоляции пола от фундамента. Можно для этих целей использовать битумную мастику или другие современные и надежные гидроизоляционные материалы и пропитки. А теплоизоляция стандартная: внутренний периметр фундамента обкладывают плитами пенополистирола.

Потом идут слои песка и щебня, а на них заливается черновая стяжка. Проливать жидким цементно-песчаным составом в этом случае нежелательно. Нужна для надежности черновая стяжка. После ее высыхания следует нанести слой гидроизоляции. При высоком уровне подземных вод лучше использовать не полиэтилен, а наплавляемую гидроизоляцию или полимерные мембраны. Они более надежны, хоть и стоят дороже.

Конструкция теплого пола по грунту

Дальше, все слои, как и рекомендовано было ранее: теплоизолятор, гидробарьер с металлизированным покрытием, и крепежные элементы с трубами теплого пола (или греющими кабелями. например). Все это накрывается металлической армирующей сеткой и заливается еще одним слоем раствора. А дальше — в зависимости от используемого финишного покрытия для теплого пола .

Теплый пол в доме по грунту — довольно сложная конструкция. Для того чтобы он был надежным, необходима черновая стяжка. Если стяжку сделать по каким-то причинам нет возможности, можно, в крайнем случае, обойтись трамбовкой слоев.

Больше информации по теме: http://teplowood.ru

Укладка пола

Самостоятельно смонтировать водяной теплый пол в состоянии любой человек, умеющий обращаться с гаечными ключами, дрелью, молотком и ножовкой. Самый сложный момент монтажа – это расчеты системы и выбор конфигурации укладки труб с водой. А непосредственно монтажные работы не должны вызвать проблем.

Монтаж утеплителя

Плиты ЭППС укладываются встык без прорех в швах. Бетон между них пройти при заливке не должен ни в коем случае. Если это произойдет, то образуются акустические и температурные мостики. Для выравнивания плит по горизонтали можно воспользоваться мелким песком, который подсыпается снизу.

Расстилать поверх утеплителя под теплый водяной пол фольгу или фольгированную пленку не стоит. Тонкий алюминий моментально будет съеден бетоном, так как цементный раствор отличается высокой щелочностью. Слой с фольгой актуален только при укладке водяного ТП по сухой технологии с настиланием сверху гипсоволокнистых и древесных плит.

Чтобы упростить себе монтаж, вместо обычных ЭППС можно взять специальные пенополистирольные плиты под «трубный теплый пол». Они сверху имеют пупырышки-выступы с шагом в 50 мм, между которых и укладываются трубы с прочной фиксацией на месте.

Укладка пола на пенолистирольную основу

Монтаж труб

Контур из трубы формируется из расчета – один на 15–30 м2 комнаты. По максимуму допускается закладывать его на 40 м2. Если помещение большое по площади, то придется в нем сделать несколько отдельных контуров. Причем в каждом из них трубопровод с теплоносителем в длину не должен превышать 100 м.

Соединять металлопластиковые трубные изделия с помощью фитингов или спайки в теплом водяном полу нельзя. В стяжке каждый контур должен состоять из непрерывной трубы, два конца которой подключаются к коллектору.

Фиксация трубопровода на утеплителе осуществляется при помощи имеющихся пупырышек-выступов либо за счет крепления его к армирующей сетке с шагом 0,5–1 м. Во втором случае применяются крепежная проволока либо хомуты. От внутренней перегородки труба должна отстоять минимум на 30 см, а от внешней стены – на 50 см.

Укладка пола на деревянную основу

Монтаж армирующей сетки

При устройстве теплого пола обычно применяется армирующая сетка из металлического прутка сечением 3–6 мм. Она не только усиливает прочность стяжки, но и упрощает раскладку труб. Каждая ее квадратная ячейка – это от 100 до 300 мм. После ее выкладки на основании получается ровная решетка, расстояние на которой можно легко определить без рулетки.

Укладывать армирующую сетку для стяжки следует поверх труб, чтобы арматура оказалась внутри бетона. Если положить ее непосредственно на утеплитель под трубопровод, то толку от такого армирования будет ноль.

Стяжка на теплый пол

Испытание системы

После монтажа труб водяные теплые полы подлежат обязательной промывке и проверке на протечки. Делается это с помощью опрессовочного насоса и до заливки бетонного раствора. Причем здесь разрешается использовать воду без подогрева до рабочих температур. Главное – выявить места, где возможно протекает теплоноситель. Если все нормально, то остается уложить вдоль стен демпферную ленту и можно заливать стяжку.

Схема устройства покрытия теплого пола

Система водяного теплого пола – это, по сути, структура, выстроенная послойным наложением материалов.

Структурная схема тёплого водяного пола: 1 — парогидроизоляция; 2 — демпферная лента; 3 — теплоизоляционный материал; 4 — бетонная стяжка; 5 — декоративное покрытие; 6,7 — подающий и обратный трубопроводы змеевика

  1. Наложить парогидроизоляцию.
  2. Проклеить периметр стен демпферной лентой.
  3. Настелить теплоизоляцию.
  4. Разместить поверх теплоизоляции нагревательный змеевик.
  5. Залить площадь будущего пола бетонным раствором.
  6. Настелить декоративное напольное покрытие.

Размер толщины такой многослойной структуры может составлять 50 – 150 мм. Конкретный параметр толщины определяется, исходя из следующих факторов:

  • теплоизоляционные свойства перекрытия;
  • уровень мощности теплого пола;
  • класс применяемого декоративного покрытия.

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

  • Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.
    Деревянная система водяного теплого пола
  • Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

Водяной теплый пол в стяжке

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Условия установки водяного теплого пола

Если свой дом вы строите самостоятельно, то предусмотреть разводку теплого пола по комнатам не будет сложно. Вам достаточно все делать поэтапно, рассчитывать высоту порогов дверей и самих помещений. Но бывает так, что в купленном доме или коттедже уже все установлено, а полы с подогревом застройщик не предусмотрел. В такой ситуации произвести установку становится очень сложно – вы либо вынуждены производить демонтаж напольного покрытия и стяжки, либо поднимать уровень пола, что допустимо не во всех случаях.

Разводка теплого пола

Можно придумать решение проблемы, но оно всегда будет связано с некоторыми условностями. Давайте попробуем копнуть глубже, и разберемся в строении пола, прежде чем давать советы.

Схема «пирога» пола с водяным подогревом

На картинке выше прекрасно видно, что система теплого пола включает в себя несколько слоев, каждый из которых имеет свою толщину. Общая толщина при этом может достигать 10-15 см – сильно уменьшать ее нельзя, так как выделяемое тепло может негативно сказаться на целостности напольного покрытия. Давайте по порядку о каждом слое.

Основание или черновой пол представляет собой бетонную плиту в виде готового ЖБИ или залитую по опалубке или грунту. Эта часть пола несет на себе основные нагрузки и предварительно выравнивает пол в помещении. Ее толщина в расчет фактически не берется, так как ниже опускаться некуда. В зависимости от типа пола под основанием могут находиться слои гидро- и пароизоляции, а также слой экструдированного пенополистирола в качестве утеплителя.

Черновой пол

  • Далее на пол укладывается гидроизоляционный слой. Его необходимо делать на межэтажных перекрытиях, чтобы исключить возможность подтопления нижних этажей.
  • Третьим слоем идет утеплитель. Тут вариантов несколько – можно взять пенополистирольные плиты, в которых уже имеются пазы под разводку теплых полов, можно взять простые плиты, а можно и фольгированный материал на вспененной полимерной подложке. Названий у них много, но самый известный – пенофол. Установка слоя утеплителя необходима в обязательном порядке, иначе большая часть тепла будет уходить на прогрев грунта и чернового пола, что совершенно не нужно.

Вспененный фольгированный утеплитель

Теплораспределительные пластины

Поверх теплого пола делается еще один слой стяжки – обратите внимание, что под сеткой настелена гидроизоляционная пленка

  • Следующий слой – чистовая стяжка, толщина которой рекомендована не меньше 8,5 см. Это обеспечивает более равномерный прогрев с умеренной скоростью, что помогает сохранить отделку из керамической и прочей плитки, которые приклеиваются к основанию.
  • Последний слой – напольное покрытие. Он может занимать, в зависимости от ровности чистовой стяжки, от 8 до 20 мм. Также на этот параметр влияет тип материала отделки.

Ламинат и теплый пол в одной конструкции

Вот и получаем минимальную толщину утепленного пола в упомянутые средние 12 см. Это значение может быть и больше – нужно смотреть на конкретный объект.

Основа под теплый пол

Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант – это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.

Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм. Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.

Деревянный теплый пол с жидким теплоносителем

В том случае, если у вас имеются перекрытия из дерева целесообразно применить другую конструкцию теплого пола.

Существует два основных типа теплого деревянного пола: реечный и модульный.

При укладке модульного пола используются готовые элементы, изготавливаемые из древесно-стружечной плиты, в которых заводским способом уже сделаны пазы для установки труб теплоносителя.

Установка реечного пола с подогревом происходит следующим образом:

  1. Сначала на перекрытие укладываются полосы ДСП шириной от 15 до 40 сантиметров. К перекрытию плиты крепятся винтами саморезами с шагом около 2 сантиметров.
  2. Между плитами оставляется зазор для тепловой деформации и для прокладки труб теплоносителя. Такой же зазор остается и между плитами и стенами помещения.
  3. В пазы между плитами ДСП размещается алюминиевый профиль, являющийся основанием для труб теплоносителя.
  4. Внутри алюминиевого профиля располагаются трубы теплого пола.

Существует и вариант укладки трубопроводов водяного отопления и в пол на лагах.

Укладка водяного теплого пола на пол на лагах

1.Первым этапом конструкции такого пола является укладка слоя теплоизоляции из вспененного полимера.

2. Затем устанавливаются деревянные лаги.

3. Согласно намеченной схеме укладывается фигурная конструкция из алюминия, которая будет служить ложем для теплоносителя и одновременно будет отражать тепловой поток.

4. В промежутках между лагами и трубами укладывается дополнительная теплоизоляция.

5. поверх этой конструкции размещается влаговпитывающий слой. В качестве нее можно использовать вспененный полиэтилен или обычный картон.

6. Поверх конструкции из деревянных лаг, алюминиевых профилей и труб теплоносителя укладывается черновой пол, например, из плит ДСП или из гипсоволокнистого листа. Не забудьте оставить между плитами зазор для теплового расширения. Аналогичный зазор необходимо оставить и между плитами и стенами.

7. На черновой пол монтируется финишное покрытие – кафельная плитка.

Для того, чтобы более подробно ознакомиться с пошаговым алгоритмом монтажа водяного теплого пола под плитку своими руками – предлагаем вам просмотреть видео-инструкции:

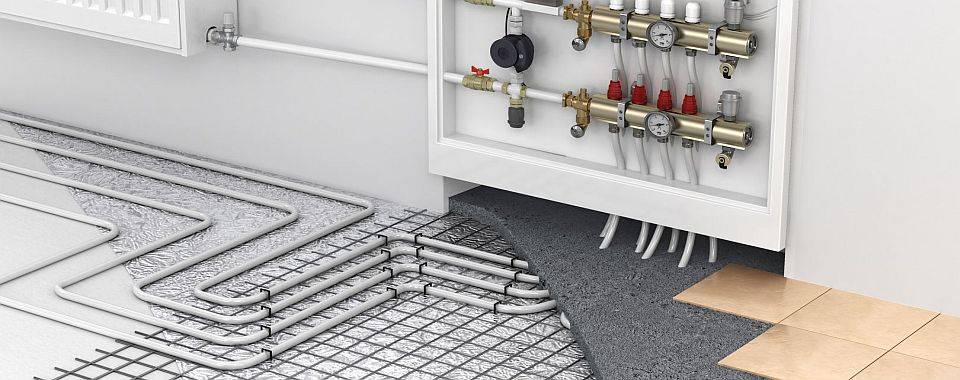

Коллектор в системе водяного теплого пола

Рисунок 2. С помощью кранов, установленных на каждой трубе, регулируется поступление горячей воды, а значит – температура.

В схематическом изображении водяного пола принято обозначать горячую воду красным цветом, а выходящую остывшую – синим. В каждой комнате отапливаемого помещения прокладывается отдельная ветка – петля, выходящая из нагревательного котла и возвращающаяся в него. Место системы теплого водяного пола, где одна труба делится на несколько выходов, соответствующих количеству обогреваемых комнат, называется коллектор.

Расположение коллектора определяется внутренним интерьером подсобного помещения, в котором расположен котел. Возможны напольное и настенное размещение коллекторных переходов. Настенное размещение коллектора удобнее для пользователя. Напольное – не создает излишних загибов труб, поэтому является более функциональным для водяного теплого пола.

На каждой трубе, отходящей от основной горячей трубы, устанавливается кран, регулирующий количество входящей воды. Контроль количества воды позволяет регулировать температуру нагрева цементного пола и воздуха внутри комнат разного размера.

Рисунок 3. Трубы, отходящие от коллектора, изолируют до входа в отапливаемое помещение для уменьшения теплопотерь.

Поступающая в трубу горячая вода будет сильнее нагревать небольшую комнату и слабее помещение больших размеров. Поэтому для маленькой площади кран коллектора на входе слегка закручивают, ограничивая поступления горячей воды и уменьшая скорость ее движения в системе внутри данной комнаты (рис. 2).

Трубы, проложенные в другие комнаты, до входа в свое отапливаемое пространство изолируют, чтобы уменьшить потери тепла и сохранить максимально возможное количество тепловой энергии для конкретной комнаты. Заизолированные элементы располагают внутри цементной стяжки вместе с другими трубами, отапливающими комнату, в которой установлен котел теплого пола (рис. 3).

Весь трубопровод системы водного теплого пола располагаются на одной горизонтальной плоскости. Это обеспечивает более свободный и равномерный ток воды внутри системы.

Монтаж системы

Установка коллекторного шкафа

Водяной теплый пол

Начинается монтаж с крепления коллекторного шкафа, в котором устанавливается весь узел составных элементов необходимых для работы системы (коллектор, электрический насос, спускающий воздух клапан, шаровые краны, температурные датчики, отвод для слива воды).
Устанавливать коллектор рекомендуют на равноудаленном расстоянии от всех контуров, при невозможности такого размещения, у самого длинного контура

Важно предусмотреть наличие свободного пространства в коллекторном шкафу, для беспрепятственного подвода всех труб.

Подготовка поверхности

Поверхность под укладку труб должна быть идеально ровная. Если перепад высоты труб в контуре будет превышать 5 мм., то существует большая вероятность образования воздушных пробок в системе, что будет препятствовать нормальному функционированию и эффективной работе всей системы. Поэтому если есть неровности в виде уклона либо возвышения, перед укладкой утеплителя и труб они должны быть устранены.

Водяной теплый пол — стяжка

Далее на поверхность укладывается утеплитель. Теплоизолирующий материал предотвратит потери тепла, которые могли уходить в пол. Как было выше сказано для этих целей хорошо подходят фольгированный полиэтилен либо пеноплекс. Поверх утеплителя укладывается гидроизоляция.

Использовать можно обычную полиэтиленовую пленку. Чтобы компенсировать линейное расширение стяжки и улучшить звукоизоляцию от передаваемой вибрации в стены, по всему периметру помещения укладывается демпферная лента.

Укладка труб

После того как поверхность пола подготовлена к укладке труб, необходимо определиться с шагом и схемой их укладки.

Шаг укладки можно изменять, в зависимости от зон прохождения труб: у окон, дверей либо стен. В этих зонах рекомендовано шаг раскладки труб уменьшать до 15 см., в остальных местах шаг достаточным будет в 30 см. Такой способ укладки позволит равномерно распределить тепло по всей поверхности пола.

Существуют различные способы укладки труб, но самыми распространенными считаютс «змейка» и «улитка».

Способ укладки зависит от особенности каждого помещения, расположения холодных зон и мебели.

  1. Для небольших помещений больше подходит змеевидный способ раскладки. Он является самым простым и удобным способом укладки. Подающая теплую воду труба проходит вдоль всей стены, после чего U-образно возвращается обратно.

Второй способ укладки труб не менее популярен. Его чаще используют в помещениях с большими площадями, хотя этот способ не противопоказан для маленьких комнат. Две трубы вместе начинают укладываться от любой стенки, далее двигаясь по периметру помещения, сужауются к центру пола.

Укладка труб улиткой подразумевает, что температура во всех зонах комнаты, будет приблизительно равна среднему значению, так как с прохладной обраткой, всегда рядом будет находиться труба с нагретой водой.

Такой способ достаточно прост в монтаже, риск перегиба труб практически сведен к нулю, так как все изгибы делаются под углом в 90°, что является большим преимуществом при укладке труб с шагом меньше 20 см.

Если внешние стены дома плохо утеплены, целесообразно будет улаживать трубы с нагретой водой возле них, а остывшую воду пустить к внутренним перегородкам, либо сместить в центр.

Данный вариант укладки труб будет гораздо более рационально распределять тепловую энергию внутри помещения. Вот примерные схемы такой укладки:

Пример укладки труб для обогрева внешних стен дома

Важно! Никогда не обрезайте трубы, по приблизительному подсчету их необходимой длинны. Только после того, как контур уложен и труба с обратной водой подведена к принимающему коллектору можно смело производить отрез.

Крепление труб

Крепить трубы можно разными способами. Первый наиболее распространенный — это крепление с помощью обычной проволоки либо пластиковых хомутов.

Для этого их продевают снизу через арматурную сетку, и плотно стягивают с поверх лежащей трубой. Второй способ, более дорогой — это укладка труб в специальные панели, которые можно приобрести в любом большом строительном супермаркете.

Водяной теплый пол — пример укладки труб
