Донный фильтр для колодца - как сделать насыпной, деревянный или металлический

Виды донных фильтров для колодца

Сегодня используются два основных вида таких фильтров:

1. Прямой . Дно засыпают материалом с крупными фракциями, поверх засыпают мелкофракционную засыпку. Это оптимальный вариант для дна с рыхлой глиной или плывуном.

Порядок установки прямого донного фильтра:

удаление с дна загрязнений,
насыпка материала 20 см крупной фракции,
насыпка щебня 30 см средней фракции,
формирование верхнего слоя из песка и гальки.

2. Обратный . Рекомендуется для песчаных колодцев со спокойным протоком. На дно кладут материал с небольшими фракциями. Крупными же образуют верхний слой. Обратный фильтр удерживает песок, не позволяя ему подниматься наверх. Как правило, на дно кладут речной песок, далее шунгит, гравий фракцией около 1 см, для верхнего слоя используют щебень фракцией от 5 см.

Порядок установки обратного донного фильтра:

насыпка речного песка,
насыпка гравия, гальки, шунгита,
насыпка щебня и камней большого размера.

Рекомендуемая толщина слоев и в первом, и во втором случае составляет не менее 25 см. И тот, и другой тип фильтра требуют периодической очистки, а также спустя несколько лет замены отдельных слоев или всего фильтра целиком.

Как установить донный щит с фильтром своими руками

В ситуациях, когда вода на дне колодца двигается слишком быстро, а также при наличии рядом плывунов необходимо защитить дно от размывания. Для этого используют специальный щит, который изготавливают из сетки из металла или дерева (осины, дуба, лиственницы, можжевельника и других пород дерева).

Деревянные щиты более популярны, чем металлические, так как обладают следующими преимуществами:

изготавливаются из экологически чистых материалов,
древесина отличается обеззараживающими свойствами,
доступность материала, в том числе по стоимости.

В качестве исходного материала рекомендованы:

дуб – долговечный, однако может придавать воде специфический привкус,
лиственница – не дает привкуса, однако имеет менее долгий срок службы, по сравнению с дубом,
осина – отличается высокой прочностью, дезинфицирует воду, не пахнет, долго не поддается гниению, является одним из лучших материалов для изготовления щита.

Порядок монтажа щита из дерева

Работу начинают с замеров колодца. Согласно этим меркам колотят щит из деревянных досок, затем в нем делают отверстие диаметром около 1 см и помещают в геотекстиль. Далее щит помещают на дно, поверх него укладывают донный фильтр. Щит необходимо менять каждые 5-7 лет.

Самодельный щит в колодец может быть изготовлен из металлической сетки с некрупными ячейками.

Преимущества металлической сетки:

высокая прочность,
надежная защита от песка,
сетка не меняет вкусовых свойств воды.

Сетка должна иметь мелкие ячейки. Потребуются два кольца из металла, подобранные строго по диаметру колодца. Кольца могут быть изготовлены из листового железа или проволоки.

Между кольцами укладывают сетку и закрепляют болтами. После этого помещают в колодец и крепят стопорными штырями. На сетку помещают гальку, камни или шунгит.

Стоит иметь в виду, что со временем металл начинает ржаветь и ломаться, поэтому сетку рекомендуют устанавливать только тогда, когда вода сильно загрязнена, а сам колодец находится на мощных плывунах.

Уход за донным фильтром

ОТЛИЧНОЕ ВИДЕО ПО ТЕМЕ » alt=»»> Со временем донный фильтр начинает забиваться песком, илом, глиной, поэтому необходима его очистка хотя бы раз в год. Из колодца извлекают камни и промывают их водой, а песок полностью меняют на новый. Затем материалы обратно укладывают в колодец.

Щит из сетки или дерева осматривают, если он заилился, начал разрушаться, его также заменяют на новый. Со временем при отсутствии промывки и очистки щит может полностью разрушиться.

Материалы для изготовления

Кварцевый песок для очистки колодца

Речная галька. Как и песок, встречается по берегам рек в виде камешков разного размера и цвета округлой формы. Галька – природный химически нейтральный материал, с нормальным радиационным фоном. Гальку перед укладкой в колодец так же нужно промыть под струей воды.

Галька для очистки воды

Гравий – рыхлая пористая осадочная горная порода. Зерна гравия бывают разного размера, от нескольких миллиметров до нескольких сантиметров. Гравий часто имеет примеси более твердых пород, глины или песка. Применяется также в системах дренирования. Нельзя брать гравий, использованный в других системах – из-за пористости этот материал способен накапливать различные опасные загрязнения.

Гравий для укладки в колодец

Щебень. Камни неправильной формы разного размера, добываются механическим способом. Могут быть из различных минералов. Для устройства донного фильтра подходит далеко не всякая щебенка. Строительный щебень из известняков пылит и загрязняет воду, а при длительном контакте с ней размывается. Гранитный щебень также не подходит – он имеет повышенный радиационный фон. Для донного фильтра рекомендуют брать щебень из нейтральных минералов, обладающих способностью очищать воду, например, жадеит. Приобрести его можно в магазинах, торгующих банными аксессуарами – этот камень наиболее популярен для печей-каменок.

Щебень для укладки в колодец

Шунгит, или окаменевшая нефть. Применяется в системах очистки воды для удаления из нее соединений тяжелых металлов, органических загрязнений и нефтепродуктов. Если колодец расположен вблизи предприятий или автодорог, или глубина колодца не превышает 5 метров, добавление шунгита позволит обеззаразить ее.

Камень шунгит отлично подойдет для очистки воды

Галька. Самый доступный материал. На речном камне практически не задерживается ил и глина, поэтому перед его укладкой достаточно ополоснуть из шланга.

Гравий. Нельзя путать с галькой, так как гравий – горная порода. Рыхлый материал: если он высохнет, то покроется небольшим количеством извести. В составе барьера гравий выступает в качестве обеззараживателя. Его нельзя насыпать в верхнем слое, так как после него воду нужно еще раз прочистить.

Щебень. Дробят из больших валунов в горнодобывающей промышленности. Насыпают на нижние и верхние слои. Считается фильтром грубой очистки. Перед использованием щебень проверяют на соответствие экологическим нормам.

Предлагаем ознакомиться: До какой глубины копать колодец

Жадеит. Внешне очень похож на крупную гальку, но с зеленоватым оттенком. Его чаще всего используют в качестве наполнителя каменки в банной печи. Твердый камень округлой вытянутой формы. Является природным «антибиотиком» для воды. Он способен задержать и уничтожить вредные микроорганизмы. Минус в том, что такой камень сложно самому найти в природе. Хотя в строительных магазинах он встречается повсеместно.

Шунгит – горная порода, полученная в результате минеральных соединений и нефти. На вид черно-серый уголь, на поверхности осадок в виде пыли. Используется в качестве засыпки в среднем слое, возможно вместо гравия. Впитывает в себя вредные нефтепродукты и другие вещества. Минус шунгита в том, что он требует замены через некоторое время.

Цеолит как камень относится к вулканической породе. Отлично очищает воду от металлических примесей. Минус – в сложности его найти и дороговизне.

Что представляет собой фильтрующий (перфорированный) колодец для септика, ливневой канализации, дренажа

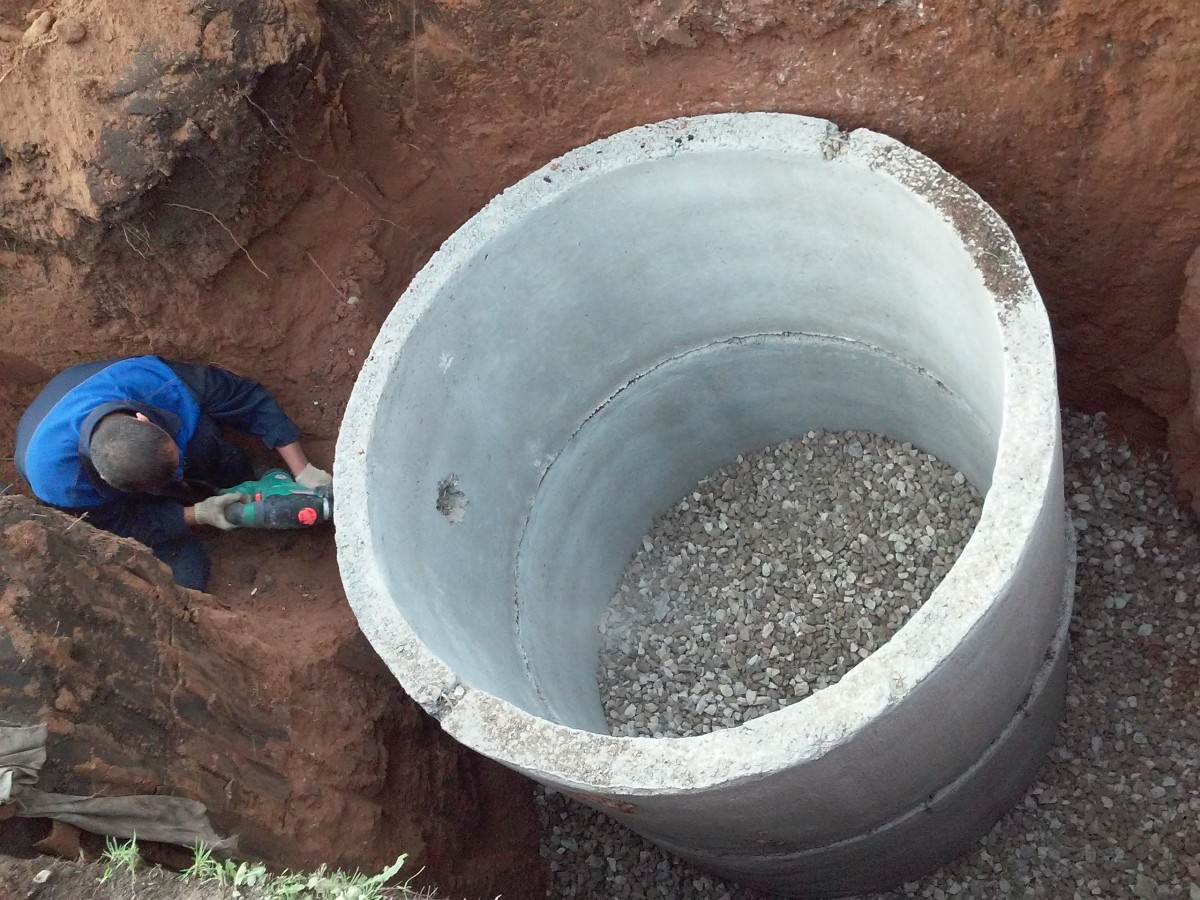

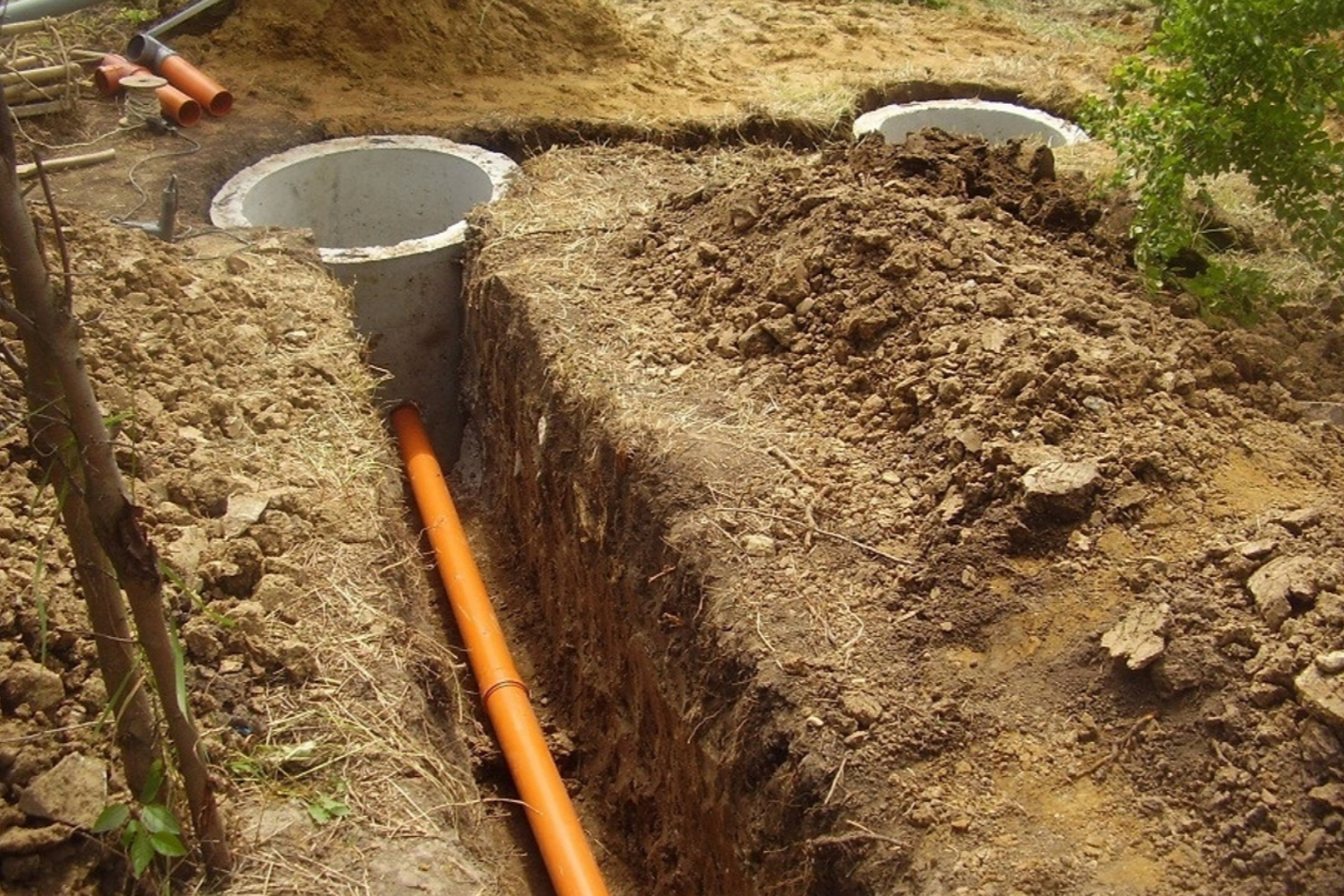

Фильтрационный колодец — это специальная конструкция, которая расположена под землей, предназначена для очищения сточных и бытовых вод, а также отведения сточных вод после септика. Нередко фильтрационный колодец используют как стационарную постройку.

Назначение

Фильтрующий колодец необходим в следующих ситуациях:

количество сточных вод на конкретной территории менее 1 м³. В данном случае функциональное предназначение колодца — водоотвод. Он ее с успехом осуществляет;
объем воды больше заявленного выше порога. Колодец как стационарное сооружение, не может полностью очистить воду. Для этой цели устанавливают септик. Задача фильтрационного колодца — вторичная очистка.

Обратите внимание! Насколько качественно справится со своей работой колодец — зависит не только от самой конструкции, но и от грунта. Лучший результат там, где почва песчаная или торфяная

Принцип действия

Как работает система? Технологический процесс стандартного фильтрующего сооружения довольно простой. Вода по специальной трубке из септика попадает в отстойник — резервуар. Через некоторое время все примеси и фракции оседают на дне камеры.

Далее воду прогоняют через фильтры. Там она проходит повторную очистку и только затем попадает в грунт.

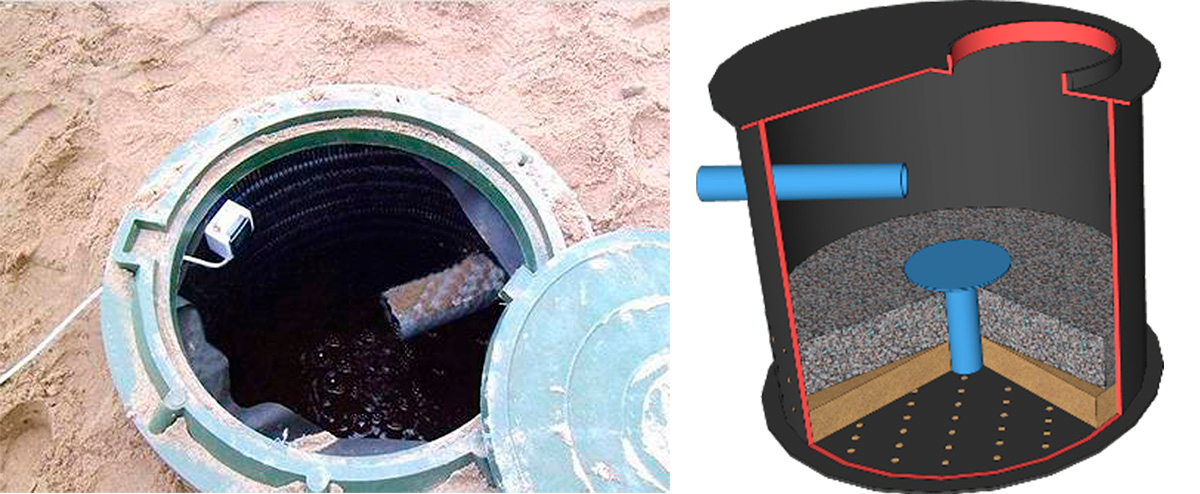

Конструкция

В качестве очищающего материала используют:

мелкий гравий;
кокс;
торф;
керамзит — диаметром не более 2,5 см.

Устройства имеют следующую конструкцию:

донный фильтр;
стенки;
перекрытие.

Рассмотрим все составляющие системы более детально.

Донный фильтр

Его задача — очистить жидкость до ее проникновения в почву. В месте, где она будет поступать из трубы канализации в фильтр, устанавливают щиток. Его делают из древесины, предварительно пропитывают антисептиком. Приспособление исключает размытие дренажного дна и равномерно распределяет всю жидкость по поверхности элемента.

В качестве сорбента для донного фильтра выступают:

камни;
мелкие фракции кирпича;
щебень;
керамзит.

Важно! Наполняют фильтр только мелкими фрагментами. Толщина засыпки — 100 -120 см. Учитывайте, что на верхней части фильтра через несколько месяцев появится осадок

Не устраняйте его с использованием средств бытовой химии — это может быть опасно. Проводите очистку насосом или купите специальные препараты. Чтобы колодец можно было почистить самостоятельно, не делайте его глубже 2,5 метров

Учитывайте, что на верхней части фильтра через несколько месяцев появится осадок. Не устраняйте его с использованием средств бытовой химии — это может быть опасно. Проводите очистку насосом или купите специальные препараты. Чтобы колодец можно было почистить самостоятельно, не делайте его глубже 2,5 метров.

Стенки

Оптимальный материал для их строительства — кирпич, готовые кольца из бетона. Внутри них уже есть металлическая арматура — она делает конструкцию прочной и долговечной.

Как вариант — колодцы из металлических труб. Их недостаток — придется сверлить отверстия.

Перекрытие

Чтобы конструкция качественно очищала воду, потребуется сделать перекрытия и вентиляцию. Используют для этой цели трубу диаметром 10 см.

Выведите ее наружу и прикройте флюгером. Чтобы труба не портила дизайн, посадите рядом цветы или растения.

В перекрытии установите люк. Он должен иметь две крышки. Одна — нижняя — будет утяжелять конструкцию. Вторая — верхняя — обеспечивает несущую функцию.

Между ними проложите утеплитель — например — пенопласт или минеральную вату. Чтобы улучшить теплоизоляционные характеристики сооружения, сверху перекрытия также разместите слой защитного материала.

Фильтры для дома

Вы в свое время приобрели фильтр для воды типа «аквафор», «барьер» и т. п., но картридж свое отслужил. Необходимо покупать новый. Можно ли восстановить его? Можно.

Для этого нам понадобится:

Корпус отработавшего фильтрующего элемента.
Древесный или активированный уголь.
Ватный диск.

Порядок работы

Аккуратно вырезаем верхнюю часть, она нам больше не понадобится. Оставляем только верхнее прижимное колечко (в разных системах оно может быть с сеточкой или без нее).
Удаляем отработавшее содержимое фильтра, корпус промываем водой.
Разделяем ватный диск пополам и на дно корпуса укладываем одну половинку.
Заполняем корпус углем. (Уголь должен быть мелко измельчен, но не до порошкового состояния).
Накрываем второй половинкой ватного диска и закрепляем кольцом.

В некоторых картриджах прижимное кольцо не фиксируется в корпусе. Тогда его можно закрепить несколькими каплями герметика. Главное, чтобы герметик был водоустойчивый и нетоксичный.

Еще один самый простой домашний вариант фильтра, сделанного своими руками.

Потребуется:

Пластиковая бутылка с завинчивающейся крышкой.
Кусок хлопчатобумажной ткани.
Древесный уголь.

Сначала обычный древесный уголь необходимо активировать. Для этого измельчаем его до состояния крупиц диаметром 4–6 мм (Количество угля берем с таким расчетом, чтобы он заполнил бутылку на две трети.) Затем засыпаем его в кастрюлю с водой, доводим до кипения и оставляем кипеть на медленном огне еще минут 5. Далее, через дуршлаг или металлическое сито необходимо слить горячую воду

Важно! Уголь необходимо сливать именно в горячем состоянии. Даем ему остыть

Собираем фильтр

В крышке бутылки проделываем отверстие диаметром 3–3,5 мм.
Срезаем донышко бутылки.
Хлопчатобумажную ткань укладываем в горлышко бутылки.
Засыпаем наш активируемый уголь.

Сверху можно положить еще один слой ткани, но это необязательно.

Служит такой фильтр довольно долго. Если вы почувствовали, что со временем вода изменила свой вкус, стали ощущаться какие-либо примеси, то не нужно делать новый фильтр. Достаточно используемый уголь промыть, заново прокипятить, заменить ткань и использовать фильтр дальше.

Обслуживание дна колодца

Каждый колодец требует постоянного ухода. Независимо от типа колодца и способа обустройства его дна мы настоятельно рекомендуем проводить его чистку не реже, чем один раз в год. Мы на практике постоянно наблюдаем за теми преимуществами, которые дает такой ответственный подход:

Дебит колодца остается стабильно высоким на протяжении всего эксплуатационного срока
Качество воды не снижается с течением времени, что положительно сказывается и на работе насосного оборудования, позволяет экономить и рациональнее использовать системы водоочистки
Не происходит сильного заиливания, поэтому работы по очистке занимают намного меньше времени
Мы своевременно обнаруживаем опасные изменения – возникновение трещин в осиновом щите, кольцах

Если колодец стоит на плывуне, на дне установлен осиновый щит и отсыпан усиленный фильтр, то контролировать его состояние мы рекомендуем дважды в год.

Материалы для обустройства колодезного дна

Донный фильтр для колодца выполняют из материалов, которые соответствуют следующим требованиям:

не всплывают в воде;
не гниют;
не вступают в химические реакции;
безопасны для здоровья людей и животных;
создают плотный слой, непроходимый для мелких частиц.

https://www.youtube.com/watch?v=WHr_2aVm70M

В продаже можно найти готовые комплекты для засыпки грунтового фильтра, состоящие из 1-3 компонентов, подобранных по фракциям.

Кварцевый песок

Кварцевый песок используют для фильтрации колодезной воды из-за того, что он отличается от речного и карьерного однородностью и высокой межзерновой пористостью, а значит, и грязеемкостью. Для колодцев берут песок крупной фракции. Его можно купить в мешках по 25 кг. Кварц очищает воду также от железа и марганца. Допускается использование хорошо промытого речного песка, если фильтр будет состоять из нескольких слоев разных материалов.

Крупная и средняя речная галька

Галька — камни природного происхождения, имеющие округлую форму и сглаженные края (окатыш). Ее можно набрать на берегу реки. Перед засыпкой гальку ополаскивают водой. Если рядом с участком, на котором находится колодец, нет водоема, то можно купить этот материал в мешках по 25 или 50 кг.

Гравий природного происхождения

Грунт для колодезной воды.

Другое название этого материала — гравийный щебень. Это та же галька, но добывают его в горных карьерах. Гравий имеет более неправильную форму. Для грунтового колодезного фильтра подходит только этот вид щебня. Он пригоден для . Нельзя покупать для этой цели гравийную щебенку, которая уже использовалась — загрязнения в камнях накапливаются.

Жадеит

Жадеит (банный камень) — природный минерал зеленого цвета. Он не впитывает воду и не вступает в реакцию с ней, смягчает, убивает бактерии, грибы и паразитов, очищает от тяжелых металлов и ржавчины. Жадеитовый камень обогащает воду магнием, микроэлементами, необходимыми для правильной работы дыхательной и нервной систем. Чтобы снизить цену фильтра, жадеит смешивают с другими материалами.

Шунгит

Обиходное название шунгита — аспидный камень. Он на 95-99% состоит из углерода, внешне похож на антрацит, отличается высокой сорбционной способностью. Вода, очищенная шунгитом, чистая и прозрачная, обладает бактерицидными, противоаллергическими и другими полезными свойствами. После засыпки этого материала несколько дней колодцем пользоваться нельзя — нужно подождать, пока шунгитовый песок осядет на дно. Под видом шунгита часто продают другие материалы, поэтому при покупке нужно требовать сертификат.

Цеолит

Цеолит — природный пористый минерал, он впитывает и прочно удерживает различные химические и биологические загрязнения, например тяжелые металлы, смягчает воду, приближает ее по составу к родниковой, обогащает микроэлементами. После засыпки в колодец этого материала нужно подождать 1-2 дня.

Геотекстиль — барьер от загрязнений

Барьер от загрязнений.

Геотекстиль (геоткань) — специальный тканый или нетканый материал из полипропиленовых или полиэфирных волокон, обладает фильтрующими свойствами. Его можно класть на дно или крепить к колодезному щиту.

В колодцах используют геоткань плотностью от 150 до 250 г/м². При использовании материала с меньшей плотностью повышается риск разрывов, с большей — ухудшается пропускная способность. Достоинства геотекстиля: не выделяет вредных веществ, его легко достать для промывки. Срок службы геотканевого фильтра — больше 10 лет. Материал продается в рулонах.

Запрещенные к использованию материалы

Для обустройства донного колодезного фильтра своими руками нельзя использовать следующие материалы:

карьерный песок — в нем большое количество загрязнений и примесей, особенно глины;
гранитный или шлаковый щебень — из-за высокой радиоактивности, возможности выделения тяжелых металлов;
известняковый щебень — быстро разрушается в кислой среде;
вторичный щебень — его поры заполнены накопленными загрязнениями;
керамзит — слишком легкий, всплывает в воде.

Типы донных фильтров для колодцев

На данный момент разделяют несколько типов донного фильтра:

Обратный.
Прямой.

Прямой фильтр используется в нескольких случаях: если дно колодца представляет собой рыхлую глину или плавун, а также при необходимости укладки деревянного щита. В этом случае на дно колодца укладывается материал с крупной фракцией. Обратный же фильтр используют в колодцах, где песчаное дно со спокойным потоком. В такой случае на самое дно выкладывается материал мелкой фракции.

Донный фильтр со щитом

Если есть риск возникновения плавуна, то на дно колодца обычно устанавливают специальный щит. Изготавливают его из тех пород дерева, которые способны длительно время сохранять свои свойства, находясь в воде. Как правило, это дуб или осина. Сколачиваю щит обычно из досок, которые вырезают в соответствии с размерами дна колодца. В готовом изделии также проделывают отверстия в 1 сантиметр. После этого щит оборачивают геотекстилем и аккуратно опускают на дно колодца.

Чтобы деревянный щит не подымался водой, на него укладывают слой крупного камня, а затем засыпают гравием или речной галькой. Слой материала должен составлять 15 – 20 сантиметров в толщину. Если на дне колодца имеется сильный плавун, то щит постепенно всасывается в грунт. В итоге это требует его новой установки хотя бы раз в семь лет.

Обустройство донного прямого фильтра в колодце с глинистым рыхлым дном

В этом случае фильтр выполняет сразу несколько задач. Прежде всего он очищают воду, а также не позволяет ей размывать грунт. На дно такого колодца сначала очищают от ила и загрязнений. После этого первым слоем выкладывают щебень крупной фракции. Вторым слоем на дно колодца укладывают щебень, который по размерам меньше предыдущего раз в пять. Последним слоем засыпают речную гальку мелкой фракции. Каждый слой должен быть толщиной от 15 до 20 сантиметров. Готовый донный фильтр занимает около 0,5 метра глубины.

Обустройство обратного фильтра для колодца с песчаным дном

В этом случае донный обратный фильтр выполняет сразу несколько функций. Прежде всего, он не позволяет частицам песка в результате любого воздействия подниматься вверх. В то же время такой фильтр оберегает дно колодца от крупного мусора, который может случайно туда попасть.

Обустраивают обратный фильтр в следующей последовательности:

Первый слой – речной песок. Предварительно промытый.
Второй слой – шунгит, гравий мелкой фракции или же речная галька.
Третий слой – камень или щебень с размером фракции в 5 сантиметров.

Каждый слой в толщину должен составлять от 15 до 20 сантиметров.

Дополнительный стеновой фильтр

В некоторых случаях обустройство донного фильтра просто невозможно. Если проток воды очень мал, то специалисты рекомендуют устанавливать дополнительный стеновые фильтры. В такой ситуации наполнение колодца будет происходить еще и через стены. Чтобы обустроить такой фильтр, необходимо проделать в самом нижнем кольце специальные отверстия V -образной и входящей, горизонтальной формы. В них монтируют специальный фильтр, изготовленный из крупноячеистого бетона.

Такой бетон готовят из гравия и цемента. При этом в состав песок не добавляют. Разводят цемент водой до тех пор, пока масса по консистенции не станет как сметана. Готовым составом заливают гравий и хорошо перемешивают. Раствор должен полностью обволочь камни. Готовой смесью наполняют все отверстия в кольце и оставляют до полного застывания. Размер гравия следует подбирать в соответствии с местными условиями. Материал должен хорошо фильтровать песок.

Подготовка к демонтажу гидросооружения ↑

Решая, как засыпать колодец с водой, необходимо учесть целый ряд факторов, среди которых выделяют:

расположение сруба и шахты;
скорость наполнения водой;
техническое состояние гидросооружения.

Идеальное расположение колодца – на удалении от построек на расстояние не менее 10-15 м. На практике бывает по-разному. Иногда источник оборудуют в подвальных и цокольных помещениях, что приводит к сырости, плесени и вынуждает прибегнуть к демонтажу, даже если объект сооружен недавно.

Распространено расположение колодца в непосредственной близости от дома, флигеля или хозяйственных построек. В этом случае возникают справедливые опасения относительно угроз целостности и прочности фундамента. Ошибки при проведении работ чреваты проседанием почвы и другими геологическими нарушениями.

Если колодец высох от времени или вода иссякла по другим причинам, демонтаж не доставит особых хлопот. При постоянном прибытии воды учитывают этот неблагоприятный фактор и предусматривают дополнительные слои засыпки.

С особой осторожностью подходят к демонтажу заброшенных и обветшавших источников. Предварительно оценивают состояние отмостки сруба, колец

Возможные риски:

смещение колец относительно вертикали, их перекос;
пустоты между внешней частью шахты и почвой, которые образовались за годы эксплуатации;
физический износ элементов сруба, особенно если он изготовлен из дерева.

Обязательно инспектируют, насколько это возможно, подводную часть сооружения. Колодец может быть засыпан или замусорен, нередко в шахту попадают ветви деревьев и другие посторонние предметы.

Донный фильтр для колодца с деревянным щитом – пошаговая инструкция

В качестве примера приведем обустройство донного фильтра для колодца с прямой засыпкой и деревянным щитом.

Деревянный щит для фильтра

Установка донного фильтра

Изготовление дощатого щита для донного фильтра

Шаг 1. Измерьте внутренний диаметр колодца. Деревянный щит, помещаемый на дно, должен быть немного меньше, чтобы при монтаже не возникало проблем с перемещением и укладкой изделия.

Шаг 2. Выберите сорт древесины для щита. Дуб отличается высокими показателями долговечности, но при этом в первое время он будет окрашивать воду в коричневый цвет. Лиственница чуть менее стойка к воздействию воды по сравнению с дубом, но дешевле. Однако чаще всего для щита под донный фильтр для колодца используют осину, так как она плохо подвержена гниению под водой. Древесина должна иметь как можно меньше сучков и дефектов поверхности – от этого зависит ее долговечность.

Шаг 3. Сбейте обычный квадратный щит из досок. При этом не обязательно соединять их друг с другом впритык – наличие зазоров допустимо и даже необходимо. Используйте только оцинкованные крепежи высокого качества.

Шаг 4. Начертите на поверхности щита окружность, диаметр которой несколько меньше такового у колодца.

Шаг 5. При помощи электрического лобзика обрежьте дощатый щит по окружности.

Обрезка дощатого щита

Щит обрезается по окружности

Обрезка почти закончена

Шаг 6. Если даже с учетом плывуна дебит в колодце не слишком большой – просверлите в щите множество мелких отверстий диаметром 10 мм.

Готовый щит для донного фильтра колодца. В данном случае отверстия не требуются – вода будет проникать через щели между досками

Укладка щита и засыпка материала донного фильтра

Теперь, когда дощатый щит из осины, дуба или лиственницы готов, приступите к непосредственным работам с колодцем. Спускаясь туда, не забывайте о технике безопасности – наденьте каску, проверьте состояние троса, подготовьте осветительный прибор.

Шаг 1. Если колодец до момента установки донного фильтра достаточно долго эксплуатировался – произведите очистку от мусора и ила.

Шаг 2. Установите на дно дощатый щит и выровняйте его.

Щит готов к установке

Установка дощатого щита

Шаг 3. Далее ваш помощник должен спустить ведро со щебенкой, жадеитом или крупной галькой. Уложите камни равномерно по поверхности щита. Создайте слой из засыпки крупной фракции толщиной не менее 10-15 см.

Крупная галька опускается в фильтрующий колодец

Камни равномерно распределены по поверхности щита

Шаг 4. Следом поместите поверх первого слоя гравий или шунгит. Требования все те же – обеспечить равномерный слой толщиной около 15 см.

Второй слой донного фильтра

Шаг 5. Засыпьте последний слой донного фильтра – промытый несколько раз речной песок.

Шаг 6. Обеспечьте забор воды на глубине, не доходящей до донного фильтра с дощатым щитом. Для этого укоротите цепь или веревку, на которой в колодец спускается ведро. Если забор воды осуществляется насосом – поднимите его выше.

Колодцем можно пользоваться через 24 часа после установки донного фильтра

Через некоторое время — обычно около 24 часов — колодцем можно снова пользоваться. При этом следите за качеством воды, поступающей оттуда – если через год-два она приобрела сладковатый привкус и неприятный запах, это значит, что дощатый щит начал подгнивать и необходимо его заменить. При этом не забывайте регулярно промывать и менять песок, гравий и шунгит, используемые при засыпке донного фильтра для колодца.

Видео — Установка донного фильтра

Донный фильтр для колодца

Схема колодца с простейшей гравийной подушкой, которая в некоторых случаях способна выполнить задачи донного фильтра

Поднимающийся плывун не только портит воду взвесями и примесями, но еще и способен вывести из строя насос или привести к смещению бетонного кольца колодца

Фильтр для колодца

Песок заливается водой

Речной песок

Крупная галька

Галька средней фракции

Речной гравий

Щебень

Шунгит

Жадеит

Обрезка дощатого щита

Щит обрезается по окружности

Обрезка почти закончена

Щит готов к установке

Установка дощатого щита

Крупная галька опускается в колодец

Второй слой донного фильтра

Установка донного фильтра

Деревянный щит для фильтра

Схема-сечение колодца с фильтром из дерева и камней

Чистая вода в колодце

Щит из осины для донного фильтра

В данном случае дно колодца формируется глиняными породами

Добыча речного песка

Колодцем можно пользоваться через 24 часа после установки донного фильтра

В каких случаях требуется обустройство донного фильтра?

Для начала уясните следующее: далеко не каждому колодцу требуется донный фильтр. Он необходим приблизительно в 5% случаев. Более того, если неправильно обустроить фильтр, он может еще и усугубить ситуацию с чистотой воды, ее объемами. А потому перед началом работ необходимо разобраться, в каких именно случаях рекомендуется оборудовать донный фильтр. И начать стоит с определения вида колодезного дна.

Расположение донного фильтра

Вот основные виды дна, которые можно встретить:

рыхлое глиняное;
плотное глиняное;
плывун;
песчаное.

Что представляет собой колодезный фильтр

В плане чистоты добываемой воды лучшим считается плотное глиняное дно. В колодцы такого типа вода подается из маленьких родничков либо, как вариант, просачивается посредством мельчайших капилляров. В такой воде мало песчаных взвесей, сама она достаточно чистая. Но заметим, что колодцы с такого типа дном на первых порах не могут похвастаться большим дебитом, а потому обустройство донного фильтра попросту нецелесообразно, ведь вода чистая и без него. Еще фильтр может ухудшить и без того низкий дебит.

В колодце с таким дном вода чистая

А вот рыхлое глиняное дно с мощным потоком характеризуется тем, что вода, размывая почву, «обогащается» разного рода примесями и взвесями

При достаточно высоком столбе воды оборудовать донный фильтр не нужно – важно лишь забирать жидкость (при помощи насоса или ведра) не у самого дна. Если и это не дает результата, можно просто засыпать на дно слой гравия/щебня толщиной 15-30 см

Дно колодца сформировано глиняными породамиСхема колодца с простейшей гравийной подушкой, которая в некоторых случаях способна выполнить задачи донного фильтра

Идем дальше. Песчаное колодезное дно – это уже более серьезная проблема, т. к. при самом незначительном движении ведра поднимаются мелкие частички, загрязняющие жидкость. А при использовании насоса всегда присутствует вероятность того, что устройство выйдет из строя из-за песка. Как и в случае с рыхлой глиной, проблема часто решается забором жидкости в верхней части столба. При неэффективности данного метода обустраивается уже донный фильтр, состоящий из нескольких слоев.

Самым худшим вариантом является плывун – почва, содержащая большое количество жидкости. Иными словами, это грязная глиняно-песчаная жижа. Копая колодцы, опытные мастера стараются проходить этот слой и добираться до более подходящего водоносного горизонта. Но если этого не сделали и плывун стал вашей головной болью, то гарантированно потребуется донный фильтр. Более того, фильтр должен быть защищен щитом из досок или металлической сеткой, иначе слои засыпки вскоре уйдут вниз и не смогут очищать воду.

Плывун в колодце

Назначение донного фильтра

Донным фильтром называют насыпь, выполненную слоями из различных природных материалов (галька, гравий, крупный песок). Проходя через них, влага избавляется от мелких частиц и загрязнения. Кроме этого насыпь предотвращает размывание стенок и дна источника. Далеко не во всех случаях обустройства колодца фильтрующий элемент является необходимым.

Фильтрующий элемент на дне колодца

В процессе копки шахты выясняется структура породы, из которой будет осуществляться водоснабжение. Прочный глинистый или скалистый грунт засыпки не требует. Влага не будет содержать мелких частиц и мути. В такой ситуации закладка фильтрующего барьера принесет больше вреда, чем пользы. Она может препятствовать свободному истоку воды из ключей.

В каких случаях фильтр на дне колодца необходим:

источник вырыт на подвижном грунте с рыхлой структурой;
вода поступает под сильным напором, способным размыть дно;
шахта попала на плывун;
необходимо защитить насосное оборудование от мелкого песка;
значительные перепады уровня жидкости по сезонам;
качество жидкости неудовлетворительное, присутствует осадок и мутность.

Схема размещения донного фильтра

Обслуживание дна колодца

Дебит колодца остается стабильно высоким на протяжении всего эксплуатационного срока
Качество воды не снижается с течением времени, что положительно сказывается и на работе насосного оборудования, позволяет экономить и рациональнее использовать системы водоочистки
Не происходит сильного заиливания, поэтому работы по очистке занимают намного меньше времени
Мы своевременно обнаруживаем опасные изменения – возникновение трещин в осиновом щите, кольцах

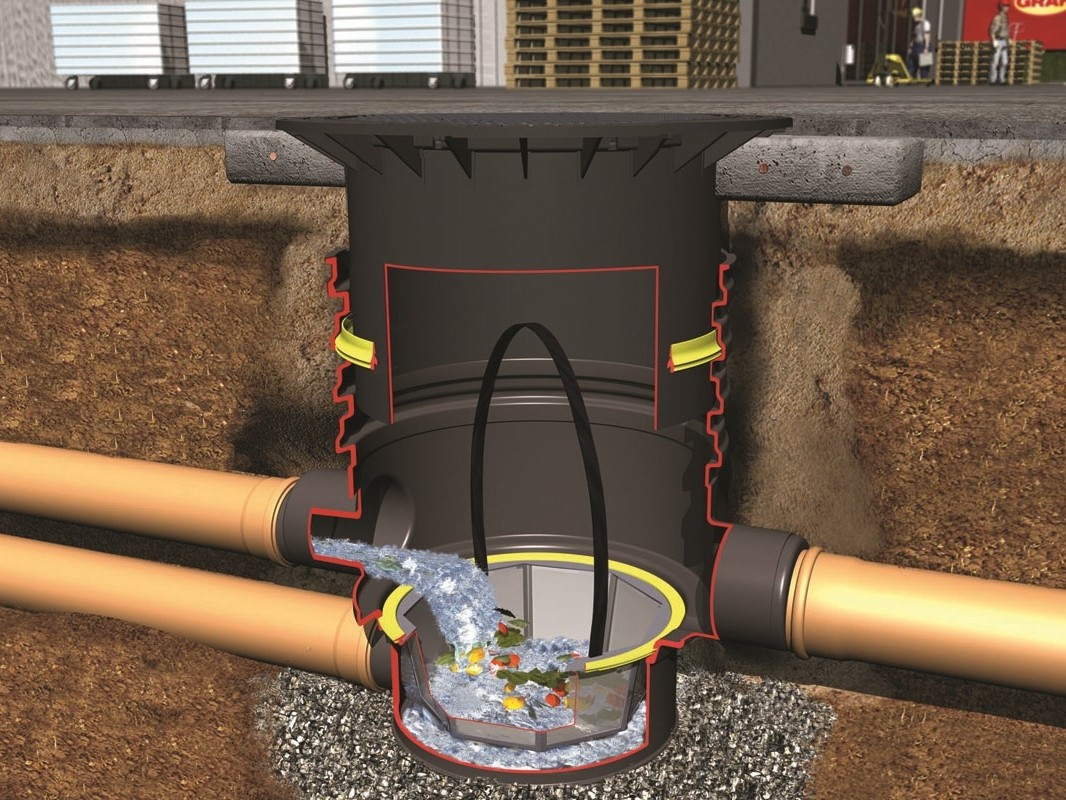

Как проводится установка фильтрационного колодца

Определитесь, какой по форме будет колодец. Проведите расчеты — вычислите площадь конструкции. Составьте чертеж.

Совет! Посмотрите тематические сайты в интернете — здесь можно найти готовый проект колодца, который подойдет под ваши расчеты.

Пошаговый алгоритм действий:

выройте котлован;

из бетонных колец или кирпича уложите кладку высотой 100 см. Делайте равномерные отверстия для выхода жидкости;
далее делайте ровную кладку, без отверстий — стены должны быть сплошными;

установите трубу сточной канализации. Расположите ее чуть выше донного фильтра. Сделайте небольшой уклон. Открытую часть трубы разместите по центру котлована. Под ним установите емкость для сбора воды;

сделайте перекрытие и установите люк. Не забудьте о том, что крышки должно быть две — почему, мы рассмотрели в предыдущем разделе. Диаметр лаза — 70 см. Предусмотрите гидроизоляцию. Прокладывайте утеплитель сверху конструкции и между крышками;
