Дымоход для твердотопливного котла устройство, требования к конструкции, варианты

Разновидности дымоходов

Конструкции классифицируются в зависимости от материала, используемого для изготовления:

1. кирпичные;
2. керамические;
3. стальные.

Рассмотрим особенности каждого варианта.

Кирпичные дымоходы

Такие конструкции стоят порядком дешевле своих более современных аналогов. Вместе с тем, труба их кирпича прекрасно выдерживает повышенные температуры дыма, а также прекрасно переносит случаи, когда сажа, скопившаяся на поверхности, возгорается.

Еще одной особенностью конструкции является внушительны вес. Для дымохода требуется соорудить прочный ЖБ/кирпичный фундамент, процедура монтажа требует специализированных навыков, из-за чего ее желательно поручить профессиональному каменщику. Поверхность стенок конструкции шероховата, так что на них скапливается сажа; это в сочетании с прямоугольным сечением создает порой серьезные трудности во время чистки.

Обратите внимание! Такой тип конструкции идеально подходит для котлов на твердом топливе, поскольку он может служить исключительно при высокотемпературном дымовом газе!

Также стоит отметить тот факт, что сегодня котлы пиролизного типа выделяют вместе с дымом вредный конденсат, который в скором времени разрушит стенки дымохода.

Конструкции из керамики

Дымоход для твердотопливного котла, изготовленный из керамики, может использоваться для любого из существующих котлов. Данный материал характеризуется повышенной прочностью и устойчивостью как к агрессивным средам (которые нередко сопровождают дым), так и к высоким температурам. Кроме того, это наиболее долговечная конструкция из всех, описанных в статье.

Существует градация керамических труб в зависимости от максимально допустимой температуры. Не будем углубляться в нее – это нам не нужно – отметим лишь, что для твердотопливного оборудования подойдут изделия с обозначением в 600-650°С.

Также важен факт вентиляции наружной части трубы – дело в том, что материал способен впитывать влагу. Сама поверхность гладкая и ровная, благодаря чему на ней не оседает сажа. Это, как известно, существенно упрощает процедуру чистки.

Структура подобных дымоходов

Для установки трубы зачастую оборудуют специальный канал вертикальной направленности, изготовленный из пустотелых кирпичей. К слову, этот канал может также являться частью общей вентиляционной системы, но не обязательно.

Чтобы защитить трубу от высокой температуры, следует ее утеплить, применяя для этого минеральную вату. Также данная мера позволит вам значительно повысить температуру газа, ведь если он охлаждается, то это, как известно, приводит к образованию конденсата и ухудшению вытяжки.

Также между стенками канала и трубой должен оставаться небольшой зазор, чтобы и утеплитель при работе вентилировался.

Обратите внимание! Сегодня рынок предлагает даже керамические дымоходы, «облаченные» в корпус из стали. Они отличаются тем, что не нуждаются в оборудовании специальных каналов и монтируются практически в любом месте, в открытом либо закрытом виде

Возможно вас так же заинтересует статья о принципах работы котлов на жидком топливе

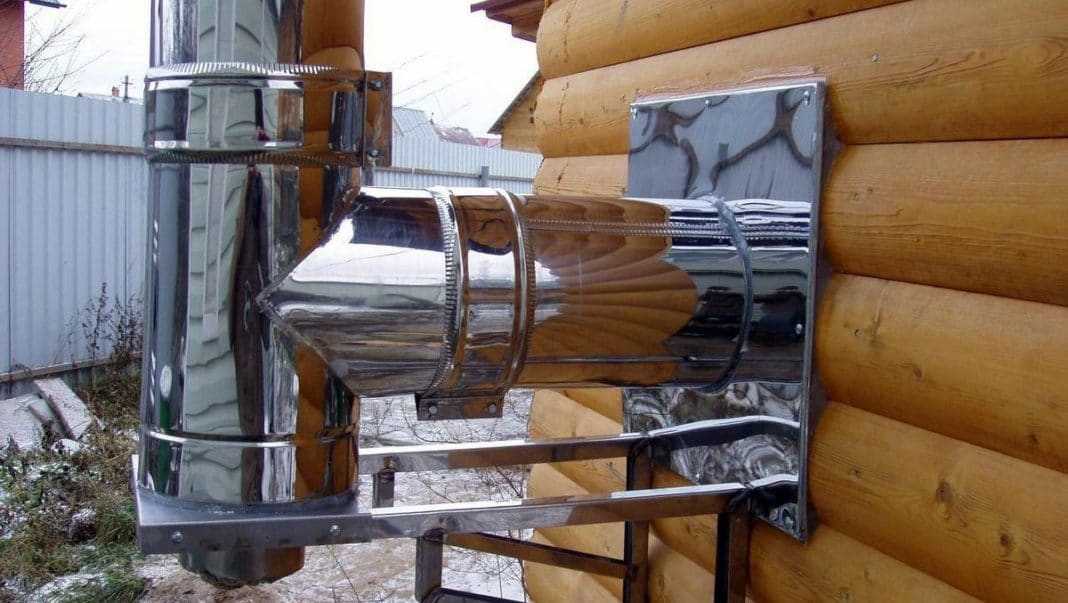

Конструкции из стали

Стальные дымоходы тоже бывают разными, но вот для котлов на твердом топливе используются лишь те, при изготовлении которых была применена жаропрочная сталь примерно в 1 миллиметр толщиной. Такие конструкции характеризуются более высокой стоимостью по сравнению с предыдущими вариантами, и в то же время меньшим сроком эксплуатации.

Вместе с тем, устанавливать такие трубы быстрее и легче, им не нужен специальный канал, из-за чего в дальнейшем их можно ремонтировать. Вы легко сможете собрать его своими руками; более того, характеристики внутренней его поверхности такие же, как у керамического дымохода.

Схема системы отопления на газу

В схему отопительной системы частного домовладения, работающей на газу, обязательно входит котёл, батареи, бачок расширителя, циркуляционный насос и соединительные трубы. Нагретый котлом теплоноситель циркулирует по трубам и радиаторам, отдавая своё тепло в окружающую среду и снова возвращаясь в главный отопительный узел. Перемещение воды обычно обеспечивается принудительным способом за счёт нагнетаемого насосом давления. Для увеличения эффективности водяного газового отопления дома его схема может дополняться запорной арматурой, кранами Маевского, температурным датчиком и другими элементами. Расширительный бачок — неотъемлемая составляющая любой отопительной системы, как с принудительной, так и естественной циркуляцией.

Схема газового отопления с естественной циркуляцией воды обусловлена особенностью монтажа трубопровода под необходимым углом, а также использования труб с большим диаметром и установки расширительного бачка в самой высшей точке системы. При этом схема разводки отопления может выполняться двумя способами:

• Лучевым способом, который обладает простотой проведения ремонтных работ, а также высокой эффективностью. Но придётся потратиться на трубы из-за больших размеров трубопровода.
• Тройниковый метод немного дешевле, что обусловлено меньшим количеством труб. Но выполнить регулировку отдельных элементов отопления не получится, так как это просто не предусмотрено схемой.

Если предусмотрено подключение системы отопления непосредственно к центральному газопроводу, то человеческое вмешательство в её работу будет ограниченно изменением параметров температуры.

Требования к дымоходу

Рекомендуем вам перед тем, как приступать к сооружению дымохода, внимательно ознакомиться с инструкцией по эксплуатации вашего котла. В ней должны быть указаны четкие требования к дымоходу, который подходит для конкретной модели. Если вы не нашли такой информации, то можете сделать дымоход из того материала, который вам пришелся больше по душе. Но обязательно соблюдение следующих требований:

Конструкция должна быть вертикальна – это способствует эффективному удалению газа.

Площадь поперечного сечения трубы обязательно должна быть больше или равной площади поперечного сечения отводящего патрубка котла. Меньше – ни в коем случае!

Монтаж оголовка (дефлектора) – обязателен. Если ваша крыша изготовлена из легковоспламеняющегося материала, то обязательна и установка искрогасителя.

Тщательно выбирайте место для монтажа оголовника. Устанавливается он в зоне ветрового подпора. Как ее найти? Зрительно поищите самую близкую к вершине дымохода точку (конек крыши, дерево и т.д.). Мысленно проведите от этой точки к горизонту линию под углом 45º. Оголовок следует разместить выше этой линии.

Сборка дымохода довольна проста: один элемент просто вставляется в другой. Однако различают 2 способа такого монтажа:

— по конденсату – при таком способе детали вставляются друг в друга, исходя из направления стекания конденсата по трубе. Этот вариант используется в том случае, если в конструкции дымохода нет сборник конденсата. Если же он есть, то часть дымохода от котла до сборника конструируется «по конденсату», а остальная – «по дыму».

— по дыму – как вы уже наверное поняли, при таком варианте элементы монтируются по направлению движения продуктов горения.

Не секрет, что именно от силы тяги зависит скорость отвода и выброса горячих газов в окружающую среду. Сила тяги является технической характеристикой самого дымохода, которая показывает КПД его работы.

На силу тяги влияют такие параметры дымохода как его диаметр, высота, размер поперечного сечения.

— если самую верхнюю часть дымохода сделать Уже, тогда дым будет быстрее выходить из трубы, что является плюсом.

— Максимальная вертикальность, то есть малое количество ответвлений и горизонтальных, наклонных участков, это усилит тягу.

Как определить эффективность работы дымохода?

Низкий КПД – он возможен из-за неграмотной конструкции системы, а также из-за неплотной стыковки элементов. Обычно такое замечается уже на этапе сборки, так что все можно вовремя исправить. В противном случае вам придется разбирать уже собранный дымоход и монтировать заново.

Высокий КПД – в таком случае во время работы котла наблюдается слышное гудение в трубах. Вы можете использовать шибер, который может частично перекрыть трубу, отрегулировав таким образом интенсивность удаления газов.

Обустройство кирпичного дымоотвода

Кирпич, относясь к традиционным материалам для выкладывания дымоходов, ценится за высокую устойчивость к высоким температурам. Выкладывание конструкции с соблюдением полной герметизации всех стыков требует наличия определенных навыков, поэтому нужны грамотные мастера. Из-за достаточно большого веса кирпичного дымохода понадобится фундамент.

Основные правила установки дымохода твердотопливного котла

Специалисты отмечают, что прямоугольная форма и шероховатая поверхность кирпича содействуют значительному оседанию сажи и затрудняют очистку дымохода. Из положительных моментов важным становится тот факт, что высокая интенсивность горения топлива в твердотопливном котле препятствует скоплению конденсата с последующим разрушением стенок дымохода.

Кирпичный

Печи на угле и дровах, котлы и камины изначально снабжались дымоходом часто квадратного или прямоугольного сечения, сработанным из огнеупорного кирпича. Распространение получили за счет доступности материалов и отлаженного процесса возведения. Собственно на этом его преимущества и заканчиваются.

Квадратное сечение с наличием прямых углов плохо сказывается на аэродинамике дымохода. Возникают паразитные завихрения в углах, которые снижают тягу и способствуют отложению продуктов горения топлива на стенках канала.

Кирпичный дымоход изнутри

Кирпичный дымоход обладает огромной тепловой инертностью, то есть долго прогревается и после столь же долго остывает. Внутренняя поверхность канала продолжительное время находится под действием температуры, близкой к точке росы, что способствует образованию конденсата. Кроме этого шероховатости кирпичной кладки и наличие завихрений в углах усиливают эффект и при других температурах.

В результате прогорания твердого топлива образуется целый сонм различных химических соединений и газов, в том числе и водяной пар. При сгорании любого топлива в реакцию вступают с одной стороны углерод, сера и водород, и с другой – окислитель, кислород, кроме этого обязательно имеются несгораемые части – зола.

Вода конденсата смешивается с золой, образуя прочный осадок. Совместно с продуктами горения серы и углерода вода образует кислоты. Под действием этих веществ дымоход быстро разрушается, образуется толстый слой черных, маслянистых отложений, ухудшающий тягу.

Схемы водяного отопления с твердотопливной печью

Печь является традиционным источником тепла в частном доме. Однако для зданий с большой площадью установка классических моделей будет нецелесообразна. Это связано с относительно небольшим КПД и ограничением распределения тепла. Поэтому все чаще устанавливают твердотопливная печь с котлом водяного отопления.

Стальная печь с водяным теплообменником

Конструктивно заводские модели схожи с котлами, но обладают рядом особенностей. Прежде всего – небольшие размеры. Так как основной задачей твердотопливной печи с котлом водяного отопления является обеспечение теплоснабжения на относительно небольшой площади – максимальная мощность подобных конструкций обычно составляет 9-10 кВт. Этот недостаток компенсируется доступной стоимостью и простотой монтажа. В отличие от твердотопливных котлов для водяного теплоснабжения печь может иметь дополнительную функцию – варочную поверхность. Потому они устанавливаются на кухне.

Чаще всего стальные печи с водяным контуром отопления приобретаются для теплоснабжения дачи или небольшого загородного дома. Благодаря своим уникальным свойствам эти отопительные приборы обладают целым рядом преимуществ:

• Небольшие размеры. Он позволяют разместить конструкцию на ограниченной площади кухни в доме;
• Выбор типа твердого топлива. Для работы твердотопливной печи с котлом водяного теплоснабжения можно использовать уголь, дрова, торф или топливные брикеты;
• Простой монтаж. Для установки печи достаточно подключить ее к патрубкам отопительной системы.

При выборе печи с водяным контуром следует обращать внимание на характеристики материала изготовления. Корпус должен быть сделан из стали толщиной от 2 мм и более. В теплообменнике для долгой эксплуатации производитель должен использовать жаропрочную листовую сталь толщиной от 3 мм и более

В теплообменнике для долгой эксплуатации производитель должен использовать жаропрочную листовую сталь толщиной от 3 мм и более.

Разновидности дымоходов

Конструкции классифицируются в зависимости от материала, используемого для изготовления:

1. кирпичные;
2. керамические;
3. стальные.

Рассмотрим особенности каждого варианта.

Кирпичные дымоходы

Такие конструкции стоят порядком дешевле своих более современных аналогов. Вместе с тем, труба их кирпича прекрасно выдерживает повышенные температуры дыма, а также прекрасно переносит случаи, когда сажа, скопившаяся на поверхности, возгорается.

Еще одной особенностью конструкции является внушительны вес. Для дымохода требуется соорудить прочный ЖБ/кирпичный фундамент, процедура монтажа требует специализированных навыков, из-за чего ее желательно поручить профессиональному каменщику. Поверхность стенок конструкции шероховата, так что на них скапливается сажа; это в сочетании с прямоугольным сечением создает порой серьезные трудности во время чистки.

Обратите внимание! Такой тип конструкции идеально подходит для котлов на твердом топливе, поскольку он может служить исключительно при высокотемпературном дымовом газе!

Также стоит отметить тот факт, что сегодня котлы пиролизного типа выделяют вместе с дымом вредный конденсат, который в скором времени разрушит стенки дымохода.

Конструкции из керамики

Дымоход для твердотопливного котла, изготовленный из керамики, может использоваться для любого из существующих котлов. Данный материал характеризуется повышенной прочностью и устойчивостью как к агрессивным средам (которые нередко сопровождают дым), так и к высоким температурам. Кроме того, это наиболее долговечная конструкция из всех, описанных в статье.

Существует градация керамических труб в зависимости от максимально допустимой температуры. Не будем углубляться в нее – это нам не нужно – отметим лишь, что для твердотопливного оборудования подойдут изделия с обозначением в 600-650°С.

Также важен факт вентиляции наружной части трубы – дело в том, что материал способен впитывать влагу. Сама поверхность гладкая и ровная, благодаря чему на ней не оседает сажа. Это, как известно, существенно упрощает процедуру чистки.

Структура подобных дымоходов

Для установки трубы зачастую оборудуют специальный канал вертикальной направленности, изготовленный из пустотелых кирпичей. К слову, этот канал может также являться частью общей вентиляционной системы, но не обязательно.

Чтобы защитить трубу от высокой температуры, следует ее утеплить, применяя для этого минеральную вату. Также данная мера позволит вам значительно повысить температуру газа, ведь если он охлаждается, то это, как известно, приводит к образованию конденсата и ухудшению вытяжки.

Также между стенками канала и трубой должен оставаться небольшой зазор, чтобы и утеплитель при работе вентилировался.

Обратите внимание! Сегодня рынок предлагает даже керамические дымоходы, «облаченные» в корпус из стали. Они отличаются тем, что не нуждаются в оборудовании специальных каналов и монтируются практически в любом месте, в открытом либо закрытом виде

Возможно вас так же заинтересует статья о принципах работы котлов на жидком топливе

Конструкции из стали

Стальные дымоходы тоже бывают разными, но вот для котлов на твердом топливе используются лишь те, при изготовлении которых была применена жаропрочная сталь примерно в 1 миллиметр толщиной. Такие конструкции характеризуются более высокой стоимостью по сравнению с предыдущими вариантами, и в то же время меньшим сроком эксплуатации.

Вместе с тем, устанавливать такие трубы быстрее и легче, им не нужен специальный канал, из-за чего в дальнейшем их можно ремонтировать. Вы легко сможете собрать его своими руками; более того, характеристики внутренней его поверхности такие же, как у керамического дымохода.

Заказать или сделать дымоход для твердотопливного котла своими руками — что выгоднее?

Дымоход своими руками

Ответ на этот вопрос не так очевиден, как кажется. По конструкции твердотопливные котлы имеют сходство с обычными печками. И может показаться, что устройство дымохода для него – простая задача. Не стоит поддаваться этому заблуждения. Для качественного отвода продуктов горения необходима продуманная, прочная и надежно выполненная конструкция. Пренебрежение этими правилами недопустимо, потому что от этого зависят жизни людей, живущих в помещении. Неплотная стыковка материалов или конструкционные ошибки ведут к проникновению внутрь опасного для здоровья угарного газа.

Поэтому при отсутствии навыков печного монтажа столь ответственную работу разумнее поручить профессионалу. При наличии опыта и уверенности в собственных силах можно провести монтаж своими руками. Однако расчет дымоходов для твердотопливного котла лучше заказывать в профильной организации.

Сборка своими руками

1. Одностенная труба и сэндвич делают соединением «труба в трубу». Дополнительные хомуты в местах соединения не потребуются.
2. При использовании нержавеющей стали, сборку следует делать по конденсату. Тогда смолянистые отложения и конденсат будет собираться в конденсатотводе.
3. Тройник и ревизия собираются по дыму, дальше, по конденсату соединяются тройник и вертикальные элементы.
4. Когда выполняется гильзовка канала, надо делать небольшой промежуток между стенками трубы и канала (40 мм). Зазор даётся на расширение металла, которое появляется во время нагревания и вентилируется сам канал.
5. В жёстком соединении сэндвича используются заклёпки или саморезы.

Крепление:

1. В одностенном канал крепление через 1,5 м по вертикали.
2. В сендвич-канале, не имеющей опорной стенки, использовать на каждый элемент по одному креплению.
3. Под ревизию используется напольная или настенная опора.
4. Внешний канал высотой в 1,5 м над крышей, укрепляется скобой подрастяшки.

Пошаговое руководство:

1. Все работы ведутся согласно положению СНиП.

2. На основании инструкций выбирается сечение дымоотвода.
3. Высоту выбираем рекомендованную производителем (не меньше 5 м.).
4. Горизонтальный участок дымоотвода не более 100 см.
5. Учитываем конструкцию дымоотвода и незабываем об его дальнейшем обслуживании (чистка, отвод конденсата).
6. Подключаем дымоотвод к котлу с твёрдым топливом, используя термостойкий герметик.
7. Собираем все части канала, как описано выше.
8. Крепим канал предназначенными материалами.
9. Далее, проходим через перекрытия и стену, согласно нормам и правилам пожарной безопасности.
10. Теперь переходим к верхней части дымоотвода. Если вариант с гильзовкой кирпичного канала, одеваем элемент его окончания. А в случае с кровлей из битумной черепицы, надо установить искрогаситель. В нашем варианте, с твердотопливным котлом ставим грибок.
11. Переходим к испытанию дымоотвода. Убираем все легковоспламеняющиеся и горючие вещества. Удаляем защитную плёнку с канала и его элементов. Открываем заслонку, отвечающую за тягу.

Подключение к котлу:

1. Дымоходный выход и части дымохода соединяются при помощи термостойкого герметика, место соприкосновения уплотняются также им.
2. Если диаметры труб не совпадают, следует поставить переходник, он обеспечит плотность стыка.

Причины плохой тяги

Изначально следует выяснить, почему пропадает хорошая тяга. Основная проблема – неправильная конструкция дымохода и ошибки во время строительства. Самые распространенные другие причины:

• засорение канала (сажей или упавшим с улицы мусором);
• атмосферные явления;
• проблемы с вентиляцией.

Часто нарушения в системе связаны с плохой герметичностью соединений трубопровода и недостатком приточных воздушных масс.

Неправильная конструкция дымохода

Правильная установка дымохода на крыше немаловажна для бесперебойной работы печи

Изначально рекомендуется заострить внимание на его конструкции – у очень высокой тяга всегда сильная, а у низкой – в основном слабая. Наилучшая высота – немногим больше 5 метров

В таком случае неисправности тяги бывают нечасто и явно не зависят от длины трубы.

Следует учитывать, что площадь сечения дымохода должна подходить печи. При небольших размерах сечения и в то же время мощной печи большой объем продуктов сгорания не сможет нормально уйти и требуемая тяга не получается. При несоразмерно большом сечении значительный процент теплоты будет просто уходить на улицу.

Неровные внутренние стенки трубы сильно затрудняют тягу. Определенные препятствия связаны с углами наклона и поворотами дымохода. Если в них регулярно будут откладываться продукты горения, они станут нарушать нормальный выход дыма. Избежать таких последствий поможет грамотная конструкция по стандартам – отвод 45°, поворот 90°.

Форма дымового отверстия также влияет на хорошую тягу. Округлая более благоприятна, а вот с квадратной или прямоугольной часто случаются неисправности. В их углах возникают дополнительные завихрения, слегка ограничивающие общий поток и нарушающие тягу.

Размещение вытяжки немаловажно. Во внутренней части бани она хорошо воздействует на отопительные возможности банной печи

Помимо этого, она обеспечивает сильную тягу даже в большие холода. Проходящий же вдоль наружной стены внешний дымоход прогревается гораздо медленнее, с частым образованием конденсата.

Засорение

Осевшая на внутренних стенках трубы сажа засоряет проход, и растопка с каждым разом становится хуже.

В процессе топки выделяются частицы продуктов горения, оседающие на внутренних стенках дымохода. Такие частицы называются сажа. Так как она приводит к уменьшению диаметра выпускной трубы и затрудняет движение воздуха, ее необходимо удалять регулярно.

В летний период дровяной печкой или камином пользуются нечасто и в трубе могут появиться свитые птицами гнезда или ульи от насекомых. Такие ситуации встречаются довольно часто, поэтому после долгого перерыва, перед первой топкой рекомендуется проверять трубопровод. Помимо этого, регулярный контроль необходим по причине разрушения дымохода с течением времени.

Погодные условия

Тяга может ослабнуть из-за высокой влажности на улице и понижения температуры. Воздух становится тяжелым, опускается вниз и давит внутрь трубы. Эта проблема особенно часто усиливает неисправности с притоком воздуха из-за забитого дымохода.

Если рядом имеются высокие постройки или деревья, причиной отсутствия нормальной тяги служит ветер, производящий завихрения над крышей.

Неисправности вентиляции

Недостаточно хорошая вентиляции или ее некачественная система приводят к проблемам с поступлением требуемого количества приточного воздуха.

Вентиляция действует по законам физики:

• плотность прогретого воздуха гораздо ниже, чем у холодного, соответственно, он пойдет вверх;
• если в доме открыты при холодной погоде окна или двери, воздух во время растопки будет стремиться в комнату, а не в вытяжку.

Из этого следует, что во время топки не рекомендуется открывать входные двери и окна, расположенные выше уровня топки. Если пренебрегать этим советом, то возникнут воздушные потоки, нарушающие нормальную тягу.

Вопрос о работе вентиляции может возникнуть также, если у вас установлена газовая колонка в котельной. При закрытии окон и отсутствии приточных отверстий во время топки через какое-то время в помещении возникнет критическое разряжение и воздушные потоки начнут периодически заходить в трубу, задымляя помещение. Это означает, что требуется пересмотреть вентиляционную систему.
