Сколько электроэнергии потребляет теплый пол — 5 способов сэкономить, расчет мощности и теплопотерь

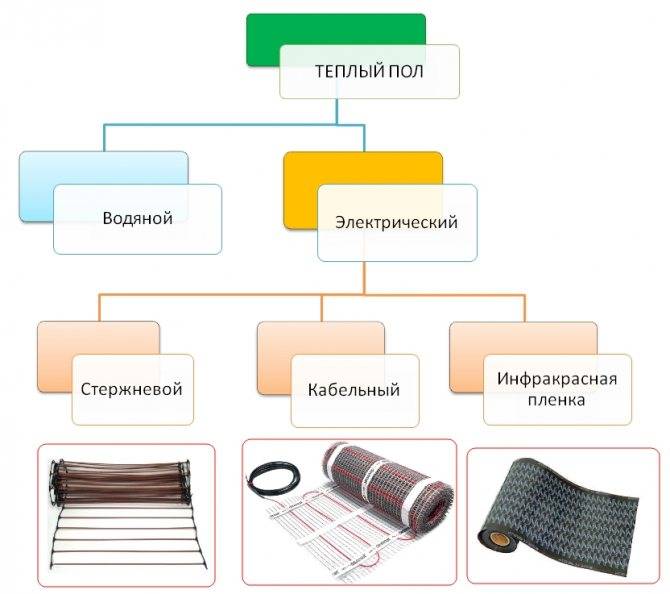

Виды электрических тёплых полов

Сегодня на рынке огромный ассортимент напольных систем электрического типа. Все они делятся на несколько видов.

Ниже мы подробно разберем технические характеристики каждого вида, рассчитаем потребление электроэнергии в зависимости от типа помещения на 1 м2 в час, в месяц. Так же узнаем, как влияет финишное покрытие на энергопотребление.

Электрический кабель

Электрический кабель — провод, который укладывается произвольно, но чаще по схеме «улитка» или «змейка». Сверху конструкция заливается бетонной стяжкой, что уменьшает высоту помещения в среднем на 5 см. Удельная мощность такого кабеля от 0,01 до 0,06 квт/м2, выбор её зависит от частоты витков.

Энергоёмкость одного метра кабеля составляет от 10 до 60 Вт. Чтобы покрыть 1 м2 поверхности, требуется около 5 метров провода, тем самым для обогрева в среднем нужно 120 — 200 Вт электроэнергии.

Термоматы

Нагревательные маты — конструкция из кабеля, который уложен по определённой схеме на специальной сетке. Монтируется чаще под стяжку, и прекрасно подходит для укладки в помещениях с повышенной влажностью.

Эта модель предназначена для комнат с невысокими потолками, так как толщина «пирога» всего 3 см. Мощность мат — до 0,2 квт/м2.

Средняя потребляемость квадратного метра нагревательного мата составляет 120 — 200 Вт.

Инфракрасная плёнка

Инфракрасный тёплый пол — тонкая плёнка из полимера с нанесённым карбоновым слоем. При нагревании карбон излучает тепло.

ИК-плёнка не влияет на высоту потолков. В среднем наматывается около 150 — 400 Вт электроэнергии для прогрева 1 м2 плёнки.

Стержневой пол

Стержневой пол — относится к инфракрасному виду, только вместо карбоновых пластин содержит стержни. Его энергопотребление составляет 120 — 200 Вт на квадратный метр.

Кабельный пол — пример расчёта

Предположим, вы выбрали расчёт спальни с площадью 25 квадратных метров и пол, мощностью 150 Ватт/м2. В подобном случае, после умножения вы получите цифру 1500 Вт, или 1,5кВт/час. Далее вы умножаете данное число, на время, которое используется данная система нагрева, предположим, вы умножаете на 8. В итоге получается потребление электроэнергии — 360 кВт в месяц. И умножаем на стоимость электроэнергии, которая предусмотрена для вашего дома.  После всех подсчётов следует определить, выгодна ли данная система для вас, или нет. Даже, если вы уверены в целесообразности данного способа, вам всё же стоит подобным методом проверить и другие виды утепления. Определенные нюансы также имеет расчёт утепления инфракрасным плёночным материалом.

Стоит отметить: при расчёте подобного способа учитывается, что на 1м2 не отапливаемой области нужно порядка 60 Вт мощности материала. Для отапливаемой области помещения, значение равное 20-30 Вт. А связано это с высоким КПД материала и экономии энергопотребления.

Мифы о тёплых полах

Тёплые полы обрели широкую популярность благодаря высокой эффективности и способности экономить энергию. В статье рассматриваются распространенные мифы об этой системе обогрева и проанализирована их справедливость.

Электрические тёплые полы самой распространенной конструкции состоят из отдельных элементов — нагревательных кабельных двухжильных матов, которые монтируются в пол помещения. Элементы выполнены в форме сетки, на которой размещён нагревательный кабель. Такая особенность позволяет экономить пространство.

Миф №1: «Нагревательные маты потребляют слишком много электричества»

Нагревательные маты, как и любой другой электрический прибор, имеют определенную мощность, от которой зависит степень потребления электрического тока. Но в любом случае для их работы требуется меньше энергии, по сравнению с бойлером или электрическим котлом. Это объясняется наличием терморегулятора — нагревательный кабель работает не постоянно, а только при падении температуры пола. Плитка и стяжка хорошо аккумулируют тепло, поэтому нагревательный элемент чаще находится в отключенном состоянии. К тому же, ежегодная тенденция совершенствования систем обогрева полов привела к тому, что появились экономичные маты, потребляющие до 75 Вт на квадратный метр.

Как рассчитать количество электроэнергии, потребленной тёплым полом?

Здесь: S – площадь отапливаемого помещения; Р – мощность прибора; 0,4 – коэффициент, показывающий сколько поверхности пола закрыто напольным покрытием, иными словами – полезная площадь обогрева.

К примеру, если вы взялись подсчитать количество энергии, потреблённой тёплым полом с номинальной мощностью в 130 Вт/м 2 в помещении площадью в 20 м 2 , формула будет иметь вид:

W = 20х130х0,4 = 1040 Вт

Это означает, что тёплый пол при работе потребляет 1,04 кВт в час

Обращаем внимание, что подсчёты очень грубые. Фактическое потребление будет меньше примерно в два раза

Связано это с возможностью применения оптимизированных терморегуляторов, снижающих расход энергии примерно на 40%. Таким образом, потребление энергии в месяц будет не 250 кВт, а 125. И к расчёту ещё был взят кабель мощностью в 130 кВт — существуют тёплые маты и на 110 кВт и на 90 кВт, чего вполне хватает для большинства жилых помещений.

Миф №2: «Системы нагрева полов вредны, так как излучают электромагнитное поле»

Из школьного курса физики известно, что при протекании электрического тока через проводник, вокруг него образуется электромагнитное «излучение» или «поле». Разница между этими терминами состоит в длине волны. Слово «излучение» целесообразно применять в том случае, когда длину волны можно сопоставить с её воздействием на окружающие предметы. Рентгеновское излучение, излучение микроволновой печи и т.д. Такие волны могут проникать в тело человека и менять структуру ДНК в клетках. Частота опасной волны измеряется в миллионах герц. В тёплых полах же это значение достигает всего 50 Гц. Для такого явления более применим термин «поле». Оно не способно проникать в организм человека и оказывать какое-либо негативное воздействие.

Производители тёплых полов оснащают изделия специальными вставками из меди или тонкой фольги. Они экранируют электромагнитное излучение и сводят на нет и без того низкие показатели.

Миф №3: «Тёплый пол трудно подлежит ремонту»

Тёплые полы от надёжных производителей исправно функционируют в течение десятков лет. Если поломка всё-таки случилась, следует найти её причину. Для начала нужно осмотреть терморегулятор и термодатчик. Если они работают нормально, значит причина кроется в механическом обрыве кабеля.

Стандартные процедуры при обнаружении неисправностей:

  • Отключение устройства от сети;
  • Отсоединение кабеля от терморегулятора;
  • Измерение сопротивления кабеля и его изоляции (допускаются погрешности в 5%).

При высоких показателях сопротивления можно с уверенностью говорить о поломке кабеля. Для обнаружения обрыва применяется высоковольтный генератор или аудиодетектор.

Когда место обрыва найдено, проводятся следующие этапы ремонта:

  • Демонтаж участка напольного покрытия;
  • Вскрытие стяжки;
  • Соединение концов оборванного провод гильзами с помощью пресс-клещей;
  • Изоляция восстановленного участка провода с применением термоусадочной муфты;
  • Проведение стяжки и монтажа напольного покрытия.

Потребление

Таблица расхода электроэнергии

Чтобы иметь представление, сколько потребляет теплый пол, необходимо подсчитать тепловые потери помещения. Произвести расчеты возможно самостоятельно, проанализировав основные факторы, влияющие на это. На потребление энергии теплым полом влияют такие факторы:

  • С какой целью используется система: для обогрева комнаты или для создания комфортной обстановки.
  • Насколько хорошо произведена теплоизоляция в помещении. Чем качественнее утеплены стены, двери и окна, тем меньшее количество электроэнергии, расходуемое электрическими полами.
  • Сезонность и климат. Во время низких температур и холодной погоды расходы повышаются.
  • Вариант напольного покрытия.
  • Количество человек, проживающих в квартире или доме. Если членов семьи несколько, электрический пол должен работать чаще. Если проживает один человек, часто отсутствует, то налицо реальная экономия, когда полы можно не включать.
  • Личные предпочтения человека, желаемый температурный режим. Данные показатели субъективны.
  • Вид терморегулятора, наличие теплоизоляции. Некоторые виды оборудования позволяют экономить более трети электричества, по сравнению с аналогами.

Потребляемая мощность теплого пола зависит от таких параметров:

  • При обогреве комнаты мощность электрического пола составляет до двухсот ватт на квадратный метр.
  • При использовании системы для повышения комфортности пребывания в помещении мощность электропола колеблется в пределах ста десяти – ста шестидесяти ватт на метр квадратный.

При достижении установленной температуры энергопотребление снижается, происходит поддержание установленных параметров. Система работает в режиме чередования включения и выключения. В среднем, за час оборудование функционирует около пятнадцати минут, за двадцать четыре часа – не более шести часов.

Разнообразие вариантов теплого пола велико. В системе электрического подогрева выделяют такие подвиды:

  • Кабельный теплый пол электрический. Данный вид обогрева применялся в самом начале зарождения подобной технологии. Представляет собой конструкцию из готовых матов, прикрепляются к основанию при помощи специального клея для плитки. Сверху на маты укладывают кафель, делают стяжку для установки ламината, линолеума и других декоративных покрытий. Вариант интересен тем что дает возможность по-разному прогревать пол в одном помещении, прогревает отдельные сегменты пола до различной температуры.
  • Пленочный теплый пол занимает лидирующие позиции при установке системы. Тонкая пленка может применяться под любое напольное покрытие, за исключением кафеля. Преимуществом пленочного теплого пола является его экономичность, практичность и долговечность. Потребление электроэнергии пленочным теплым полом, по словам экспертов, считается минимальным в сравнении с существующими вариантами.
  • Инфракрасный теплый пол. Суть данного варианта в обогреве окружающих предметов, а не воздуха. Они отдают накопленное тепло в помещение, что делает процесс нагревания более эффективным. Инфракрасные полы потребляют не много электричества. Согласно наблюдениям специалистов, среди существующих вариантов электрического теплого пола, данный вариант потребляет минимальное количество электричества и считается самой экономной системой подогрева пола.

Теплый пол

Основным недостатком электрических теплых полов называют их энергопотребление. Но то преимущество, которое дает система, примеряет с данным фактом. Снизить объемы энергопотребления возможно путем установки специальных приспособлений, как, например, программируемый терморегулятор. Можно задать определенный режим работы и получить почти пятидесятипроцентную экономию ресурсов.

Водяной теплый пол позволяет подогревать помещение при подключении к центральной теплосети. Но данный вариант не показал эффективности при установке в многоквартирных домах, если температура теплоносителя нестабильна, также требует разрешительных документов

Специалисты рекомендуют обратить внимание на другие варианты обогрева пола

Чтобы система подогрева была эффективной, следует тщательно изучить существующие варианты и подобрать максимально уместный.

Если вы сомневаетесь, устанавливать ли систему теплого пола, поинтересуйтесь информацией у специалистов и тех, кто уже использует вариант подогрева пола. Целесообразно устанавливать систему, если:

  1. В доме нет индивидуальной системы отопления.
  2. Новая и качественная стяжка пола. Чтобы не проводить демонтажные работы, можно установить пленочный электрический пол.
  3. Необходимость дополнительного обогрева к основной системе отопления.

Как рассчитать электрический теплый пол

Методика расчета аналогична тому, что написано про водяной пол. Необходимо знать теплопотери и способ использования подогрева пола, мощность одного метра греющего элемента. В данном случае все несколько проще, потому что электрические материалы для нагрева пола имеют конкретную цифру, которой производители обозначают максимальную теплоотдачу. Больше заявленной цифры они выдать не в состоянии. Потому расчет теплого пола с электрическим подогревом более прост и понятен. Тем не менее, остается достаточное количество переменных величин. Это толщина стяжки, ее теплопроводность, теплопроводность финишного напольного покрытия. Их тоже надо учитывать.

Расчет зависит от мощности обогревателя на квадратный метр

Эффективная площадь обогрева

Расчет теплого пола с электроподогревом начинают с определения эффективной зоны обогрева и ее площади. Большая часть нагревательных элементов не переносит перегрева (резистивные кабели, маты из резистивных кабелей, пленочные нагреватели и инфракрасные маты). Исключение — саморегулирующиеся греющие кабели, но они стоят дорого, поэтому их применяют редко. Хотя, есть и сами кабели и маты из них.

Еще раз: электрические греющие элементы пола укладывают только на той площади, где не будет стоять мебель и/или сантехника, лежать ковры и т.д. То есть, электрический теплый пол кладут там, где будет постоянный и определенный расход тепла.

Чтобы рассчитать кабель для теплого пола надо сначала определиться с площадью, на которой он будет укладываться

Перед началом расчета предполагаемые места под мебель/сантехнику/ковры очерчиваем, считаем оставшуюся площадь. Это и будет эффективная площадь обогрева. Ее дальше используем в расчетах.

Как рассчитать метраж греющего кабеля для пола

Методика расчета основывается на том количестве тепла, которое надо восполнить (теплопотери) и эффективной площади отопления. Теплопотери делим на эффективную площадь обогрева. Получаем требуемую тепловую мощность, которую мы должны получить с квадратного метра площади с уложенным нагревательным элементом.

Например, площадь комнаты 16 квадратов, на 4 квадратах будет располагаться мебель. Обогреваемая зона — 16 кв. м — 4 кв. м = 12 кв. м. Теплопотери помещения — 1100 Вт. Узнаем сколько надо мощности с одного метра: 1100 Вт / 12 м² = 92 Вт/м².

Расчет греющего кабеля по площади помещения и мощности метра

Далее смотрим мощность кабелей для обогрева пола. Например, мощность одного метра — 30 Вт. Чтобы получить 92 Вт на квадратном метре, надо уложить чуть больше чем три метра кабеля. Вполне реальная задача. При разработке схемы, помните, что лучше, чтобы для стяжки высотой 3-4 см расстояние между проводами не превышало 25 см. Иначе пол будет иметь ярко выраженные «полосы» — чередующиеся зоны тепла и холода.

Есть и другой способ. Купить готовый набор кабеля определенной мощности. Ищите подходящую мощность и площадь укладки. Имеете все в комплекте.

Суть расчета не изменяется. Также нужны теплопотери и эффективная площадь укладки. Это тот же кабель, но предварительно закрепленный на полимерной сетке. Такой обогревательный элемент проще в укладке. Применяется чаще всего под плитку. Просто раскатывается на подготовленное основание, сверху кладется плитка на специальный клей.

Греющие маты продаются обычно в готовом к укладке виде

С полом такого типа все просто. Он продается кусками определенной мощности на определенную площадь. Всего-то и надо, что найти тот вариант, который вам подходит.

Рассчитаем пленочный теплый пол

Пленочный нагревательный элемент продают комплектами и на метры. Подбираете метраж и мощность так, чтобы он давал требуемое количество тепла. Полотнища пленки должны укладываться вплотную друг к другу. Это необходимо, чтобы избежать «полосатости» температур.

Теплый пол пленочный. Расчет очень прост: подбираем мощность и ширину так, чтобы давали они требуемое количество тепла

Ширина пленочного теплого пола — 30 см, 50 см, 80 см и 100 см. Вполне можно в одном помещении использовать разные по ширине

Важно чтобы нагревательные элементы не перегревались

Укладка пленки для экономии энергии

Сверху хорошо проложить слой светоотражающей пленки. Существует специальная фольгированная пленка с удобной метрической разметкой, позволяющая правильно уложить шнур отопления. Без разметки укладывать шнур не следует, а наносить разметку вручную довольно утомительно.

Укладка фольгированной пленки

Хитрые приспособления разметок из веревочек быстро рвутся и путаются. Для нормальной укладки шнура нужно пользоваться фабричной разметкой.

Отапливать дом только при помощи устройства теплых полов нерентабельно, поскольку это получается электрическое отопление в чистом виде.

Теплые полы необходимо разумно сочетать с установкой радиаторов отопления.

Теплый пол в ванную комнату

Давайте возьмем для примера не большую ванную комнату площадью 4 м². Установив в нее стиральную машину, унитаз, умывальник с шкафчиком и ванную у нас останется примерно 1,5-2,0 м² свободной площади, которую мы и покроем теплым полом. Для более легкого расчета возьмем теплый пол 2 м² и мощностью 300 Вт. В качестве дополнительного источника тепла у нас есть полотенцесушитель. Каждый теплый пол обязательно должен быть подключен через терморегулятор, который контролирует температуру пола через выносной датчик. Есть разные терморегуляторы и о них мы поговорим отдельно в статье Терморегуляторы, но мы рассмотрим 2 вида:

  • Механический терморегулятор;
  • Программируемый терморегулятор.

Тепловая мощность нагревательных элементов

Система обогрева дает, возможность усовершенствовать обогрев помещений, подавая максимальное количество тепла, с учетом температуры воздуха. Особенно широкой популярностью пользуются новые виды теплых полов на основе нагревательных кабелей, матов, стержневых и пленочных систем. Мощность их зависит от характера и особенности здания, его электрической проводки.

Что касается различных нагревательных элементов для теплого пола, то у них имеется индивидуальный расход энергии:

  • пленочное покрытие – от 150 до 400 Ватт/м2;
  • нагревательный кабель – от 10 до 60 Вт/м. Зачастую для укладки на 1 м2 используют 5 витков материала;
  • термомат – от 120 до 200 Вт/м2.


Виды электрических теплых полов Перед установкой нагревательных элементов необходимо оценить размер помещений, какой тип напольного материала будет использован, чем будет утеплено здание, какие строительные технологии будут использованы. Это даст возможность правильно выбрать систему теплых полов по мощности, точно подсчитать расход электроэнергии затраченной на обогрев.

У отопительных систем есть определенный предел мощности, который касается нагрева поверхности и оговорен в нормативной документации, это:

  • степень теплоты поверхности пола для помещений с постоянным пребыванием людей составляет 26°C;
  • для комнат с временным пребыванием 31°C;
  • накал покрытия по оси нагревательного элемента в жилых, общественных зданиях не должен превышать 35°C;
  • перепады температуры на отдельных участках пола допускается от 5°C до 10°C;
  • по международным стандартам нагрев поверхности должен находиться в диапазоне 19 − 29°C.


Полезная площадь обогрева Энергоэффективность теплых полов заключается в температуре носителя, который проходит по трубам системы и составляет 30−45 °C, что кардинально снижает затраты на нагрев. Благодаря равномерному, вертикальному распределению тепла в помещении, температура воздуха падает на 2°C без изменения ощущения тепла, что приводит к снижению расхода электроэнергии на 20 процентов. Запатентованные нагревательные элементы от известных марок, опробованные на практике не имеют тепловых потерь, гарантируют безотказную подачу тепла на долгие годы.

Базовое определение электропотребления

Главным показателем теплового комфорта в помещении является температура, которая зависит от нормативного электропотребления. Стандартным показателем для помещения считается t 19-20°C. За основу берется электроэнергия, потраченная на отопление здания, ограждающие конструкции. Такой норматив показывающий, текущее потребление энергии тепла, сегодня считается завышенным.

Для современной жизни рациональное использование тепла стало одной из главных задач. Применение энергосберегающих технологий, современное оборудование, потребляющее минимальное количество энергии стали чрезвычайно востребованными. Новые разработки систем отопления от различных источников энергии позволяют снизить расход киловатт на 12 процентов. Такой обогрев помещения дает возможность владельцам не только сделать свой дом теплым, уютным, но и сэкономить средства при их эксплуатации.

Потребление электроэнергии во многом зависит от основных источников, которыми являются газ, уголь, торф, солнечная энергия, электричество. Грамотное распределение электрических бытовых приборов и разделение систем отопления теплых полов на зоны с индивидуальным управлением значительно сокращает потребление электроэнергии.

Мощность

У электрического пола есть две мощности в киловаттах за час в перерасчете на метр квадратный – первая «теплоотдачи» и вторая «потребления». Но в силу близкого к 100% КПД эти цифры практически идентичны. Фактически всю электроэнергию ТП преобразует в тепло либо инфракрасные лучи, которые потом нагревают поверхности в комнате.

Мощность теплоотдачи теплого пола в помещении зависит от:

  • толщины стяжки и напольного финиша;
  • шага укладки кабеля или конфигурации раскладки пленки (матов) на полу;
  • доли активной площади системы от всей квадратуры комнаты.

При использовании в качестве основного источника тепла электрические и инфракрасные теплые полы обычно закрывают около 70% площади напольного покрытия. А если такую систему применяют для локального обогрева, то этот процент оказывается и того меньше. Все это придется внимательно учитывать при расчете фактического расхода электричества.

Затраты на теплый пол в зависимости от площади

Итоговая потребляемая мощность электрического пола зависит от:

  • качества утепления помещения, а также наличия в нем окон и дверей;
  • погодных условий за окном;
  • настроек терморегулятора;
  • количества находящихся в доме людей.

Если уровень теплопотерь у комнаты минимален, то тепловой энергии для поддержания в ней комфорта требуется меньше. Пренебрегать здесь регулировкой пластиковых окон на режим «лето/зима» и сезонной перенастройкой вентиляции не стоит.

Сравнение затрат электроэнергии для разных типов полов

Укладка пленки для экономии энергии

Сверху хорошо проложить слой светоотражающей пленки. Существует специальная фольгированная пленка с удобной метрической разметкой, позволяющая правильно уложить шнур отопления. Без разметки укладывать шнур не следует, а наносить разметку вручную довольно утомительно.

Укладка фольгированной пленки

Хитрые приспособления разметок из веревочек быстро рвутся и путаются. Для нормальной укладки шнура нужно пользоваться фабричной разметкой.

Отапливать дом только при помощи устройства теплых полов нерентабельно, поскольку это получается электрическое отопление в чистом виде.

Теплые полы необходимо разумно сочетать с установкой радиаторов отопления.

Виды электрических тёплых полов

Сегодня на рынке огромный ассортимент напольных систем электрического типа. Все они делятся на несколько видов.

Ниже мы подробно разберем технические характеристики каждого вида, рассчитаем потребление электроэнергии в зависимости от типа помещения на 1 м2 в час, в месяц. Так же узнаем, как влияет финишное покрытие на энергопотребление.

Электрический кабель

Электрический кабель — провод, который укладывается произвольно, но чаще по схеме «улитка» или «змейка». Сверху конструкция заливается бетонной стяжкой, что уменьшает высоту помещения в среднем на 5 см. Удельная мощность такого кабеля от 0,01 до 0,06 квт/м2, выбор её зависит от частоты витков.

Энергоёмкость одного метра кабеля составляет от 10 до 60 Вт. Чтобы покрыть 1 м2 поверхности, требуется около 5 метров провода, тем самым для обогрева в среднем нужно 120 — 200 Вт электроэнергии.

Термоматы

Нагревательные маты — конструкция из кабеля, который уложен по определённой схеме на специальной сетке. Монтируется чаще под стяжку, и прекрасно подходит для укладки в помещениях с повышенной влажностью.

Эта модель предназначена для комнат с невысокими потолками, так как толщина «пирога» всего 3 см. Мощность мат — до 0,2 квт/м2.

Средняя потребляемость квадратного метра нагревательного мата составляет 120 — 200 Вт.

Инфракрасная плёнка

Инфракрасный тёплый пол — тонкая плёнка из полимера с нанесённым карбоновым слоем. При нагревании карбон излучает тепло.

ИК-плёнка не влияет на высоту потолков. В среднем наматывается около 150 — 400 Вт электроэнергии для прогрева 1 м2 плёнки.

Стержневой пол

Стержневой пол — относится к инфракрасному виду, только вместо карбоновых пластин содержит стержни. Его энергопотребление составляет 120 — 200 Вт на квадратный метр.

Затраты на энергоресурс в зависимости от финишного покрытия

Выбирая финишный материал для укладки на тёплый электрический пол, обязательно наличие пиктограммы на изделии, которая говорит о возможности соседства с греющим устройством. Чаще на напольные обогревательные системы укладывается керамическая плитка, линолеум или паркет.

Стоит отметить, что на уровень расхода электроэнергии 1 кв м тёплого электрического пола, также влияет финишная отделка, а точнее её теплопроводность. При выборе ламината или доски, ваши затраты на обогрев вырастут, так как они обладают низкой степенью теплопроводности.

А вот керамика, линолеум или ковролин — идеальный и экономически оправданный материал. Прогрев поверхности осуществляется быстро, и на это тратится минимальное количество ресурса.

Как сэкономить на расходе электрической энергии ?

Итак, мы выяснили, сколько электроэнергии потребляет теплый пол. Но дело в том, что экономический фактор присутствует во всех без исключения случаях. В противном случае смысла в производстве неэкономичных систем не было бы вообще. Поэтому рассмотрим основные факторы экономии.

  1. Прежде всего, терморегулятор должен быть настроен правильно – благодаря этому вы сможете сократить расходы в два или даже в три раза. Допустим, в доме нет людей, поскольку все они ушли на работу. В таком случае нет необходимости в максимальном обогреве – можно активировать на регуляторе режим экономии, и тот определенный срок будет поддерживать минимальную температуру в помещении. А примерно за час до прихода жильцов количество потребляемого тока увеличится, а внутри создастся оптимальная температурная обстановка.

Сам пол устанавливается по всей площади помещения. В частности, это относится к пленочному полу, который, как мы уже выяснили, потребляет в несколько раз меньшее количество энергии, чем кабельный. Но есть пара нюансов. Нюанс первый: нагревательные элементы должны находиться минимум в 10-ти сантиметрах от стен. Нюанс второй: материал нельзя класть под тяжелые предметы. Следовательно, если тяжелой мебели в комнате много, то показатель в 70 процентов от всего пола может снизиться и до 50-ти процентов – так вы можете сэкономить вдвое.
Термоизоляция дома должна быть качественной. Специалисты в ходе исследований выяснили, что качественное утепление сокращает расходы на отопление примерно на 30-40 процентов, то есть, почти вдвое.
При желании можно несколько пожертвовать обогревом, понизив температуру на один градус. Благодаря этому вы сократите затраты где-то на 5 процентов.
Терморегулятор должен располагаться в самом холодном месте помещения.

Желательно установить многотарифный счетчик, который поможет сократить расходы в полтора-два раза (конкретная цифра зависит от вашего региона). Ведь «теплый пол» будет работать в присутствии жильцов, то есть вечером, так есть ли смысл переплачивать?

Какие еще моменты нужно учесть ради максимальной экономии при использовании «теплого пола»? Об утеплении мы уже упомянули. Добавим также, что напольный материал необходимо выбирать правильно. Так, паркет, ламинат или доски – это материалы, которые едва ли подойдут для таких полов, поскольку их теплоотдача, равно как и теплопроводность, достаточно низкая. И люди, который использовали один из этих материалов, в будущем столкнутся со значительными убытками. Зато плитка, ковролин, натуральный камень и линолеум отлично подходят, особенно, если говорится об экономии.

Не стоит забывать и о наружной температуре. Если она будет чересчур низкой, то и расходы на отопление, разумеется, увеличатся. Этого не избежать, и виной этому суровый отечественный климат. По этой причине «теплый пол» в России применяется преимущественно в качестве вспомогательного, а не основного источника тепла.

В качестве заключения

Если вы желаете сэкономить на отоплении, то должны учесть ряд нюансов, касающихся правильного монтажа и настройки системы отопления. При этом не стоит забывать и об отделочном покрытии. Но как бы то ни было, «теплый пол» является отличным средством обеспечения комфортных условий в доме. Преимуществ у него масса, но об этом мы уже говорили ранее.

Номинальный и реальный расход энергии электрического теплого пола

Основные виды электрических полов

Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:

  • пленочное инфракрасное покрытие;
  • греющий кабель;
  • термомат.

Классификация теплых электрических полов

Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.

Базовая мощность нагревательных приборов

Потребление электричества каждой системой нагрева зависит от набора характеристик:

  • толщины материала;
  • мощности приборов на 1 кв. метр;
  • максимальной температуры нагрева.

Таблица теплопотребления теплых полов в помещениях

Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.

Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:

Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.

Расчет мощности для теплых полов

Факторы, влияющие на электропотребление

Совокупные затраты на системы отопления теплыми полами

Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:

  • уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
  • температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;

Расчет энергопотребления

Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:

Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.

Потребление электроэнергии инфракрасными теплыми полами

Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.

Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.

Технология расчета затрат с использованием коэффициента.

Для подсчета применяется формула: W=S*P*k, где:

График нагрева и потребления электроэнегрии инфракрасным теплым полом

S – площадь комнаты;

P – мощность нагревательного элемента;

k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.

Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:

W= 20*130*0,4 = 1040 Вт (1,04 кВт).

Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.

Потребление электроэнергии инфракрасной пленки

Насколько отличаются реальные показатели энергопотребления от номинальных?

Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.

Правильная установка электрического теплого пола

Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:

W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);

1,5*3 = 3,12 – в сутки;

3,12*30 = 93,60 – в месяц;

93,60*2,5 = 234 рубля.

Есть еще несколько способов снизить расход энергопотребления:

Формулы расчёта

Переходим к главному вопросу — как рассчитать тёплый пол с электрическим нагревающим элементом. А вот здесь всё очень просто. Чтобы определить мощность вашей системы достаточно мощность одного м2 умножить на площадь, которую она будет занимать.

Длина кабеля обычно уже отмеряна в комплекте под заданные параметры мощности и площади покрытия. Рекомендованное расстояние между витками кабеля — от 5 до 20 см. Если хотите точнее — воспользуйтесь следующей формулой: h=S*100/L. Как вы, наверное, догадались h — это ширина шага, S — площадь, а L — общая длина кабеля.

Чтобы ещё больше облегчить себе процесс выполнения расчёта, можете использовать специальный калькулятор для электрического тёплого пола. Просто заполните все необходимые поля, и программа сама произведёт нужные вычисления и выдаст вам итоговый результат.

Калькулятор расчёта тёплого электрического пола

Каким бы способом вы ни воспользовались, помните, что лучше потратить больше времени на этапе проектирования и расчёта, чем потом тратить время и деньги для исправления допущенных ошибок. А наградой за это вам будет уют и благоприятная погода в доме.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
