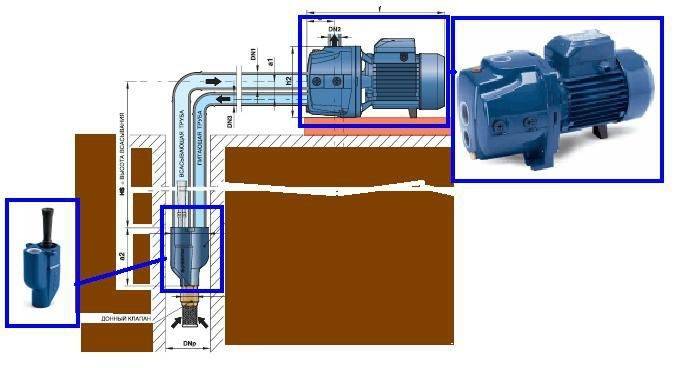

Внешние эжекторы
Их монтируют вдалеке от насосного устройства, на расстоянии не 2-5 метров, а двадцать или сорок метров, иногда допускается расстояние пятьдесят метров.
Такой эжектор можно располагать в скважине
Данной расположение имеет важное преимущество – шум, издаваемый прибором, который монтирован под землей, не будет мешать жильцам
Конструкция внешнего эжектора: 1- тройник; 2 — штуцер; 3 — переходник для водопроводной трубы; 4, 5, 6 — уголки
Но это устройство важно подключить к насосной системе через специальную трубу, по ней жидкость будет возвращаться к прибору. То есть, если эжектор расположить глубоко под землей, то труба, опускаемая в скважину, будет достаточно длинная
Если эжектор будет устанавливаться в скважине, то во время ее проектировки важно продумать расположение еще одной трубы. Кроме того, монтаж эжекторного прибора требует установки накопительной емкости, из нее устройство будет брать воду для рециркуляции
Благодаря отдельному накопительному баку, значительно уменьшается нагрузка на насос, в результате экономится электроэнергия. Хотя внешние эжекторы имеют меньшую эффективность в сравнении со встроенными моделями, но выносные устройства позволяют намного увеличивать глубину, с которой подается вода.
Используя внешний эжектор, насосную станцию можно располагать где угодно, необязательно рядом с источником воды, например, она монтируется в подвале дома или в другом помещении, расстояние до 40 м не сказывается негативно на производительности системы.
Посмотрим полезное видео о установке эжектора на абиссинскую скважину:
Как устроены эжекторы
Это оборудование является небольшим прибором, но очень эффективным. Конструктивно данное устройство простое, при желании его легко изготавливают самостоятельно.
Он представляет собой прибор, который значительно ускоряет подаваемый поток воды, благодаря чему увеличивается объем воды, который направляется из-под земли за небольшой промежуток времени.

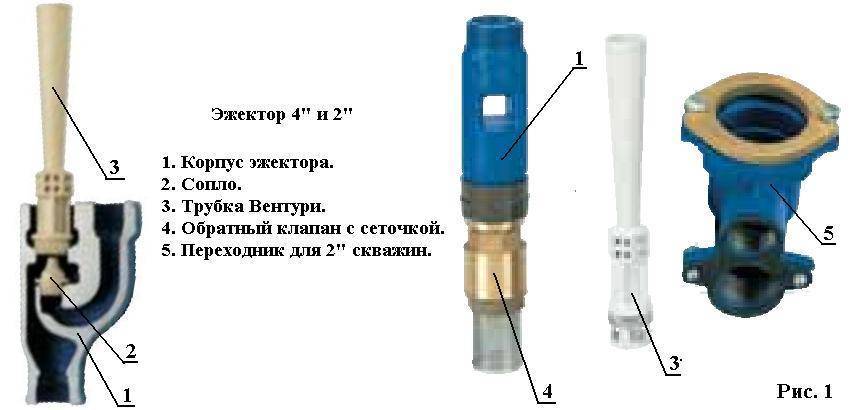

Любой прибор-эжектор, подключаемый к насосной системе, состоит из:
- диффузора
- отдела, который всасывает воду;
- смесительного узла;
- суженого сопла.
Эжекторный прибор позволяет поднимать воду из-под земли с 20-40 м, при этом он не потребляет электрическую энергию, чего нельзя сказать о насосе. Эжектор выгоден тем, что экономит электроэнергию и увеличивает количество подаваемой воды.
Посмотрим видео эжекторе для насосной станции, конструкция и принцип работы:
https://youtube.com/watch?v=x4zICtMBRFY
Правила техники эксплуатации струйных насосов
При сборке насоса необходимо обеспечить соосность сопла и диффузора, а также правильную установку кольцевого зазора — расстояние от торца сопла до входного диаметра диффузора, — который должен быть 0,35Д — (Д -входящий диаметр диффузора). Кольцевой зазор устанавливается согласно заводской инструкции. На соплах не должно быть забоев и задиров.
Перед пуском эжектора в работу необходимо:
- 1) открыть клапан подвода рабочей воды (быстро);
- 2) открыть клапан приема воды к эжектору.
Неисправности:
Насос не обеспечивает всасывания и не дает полной производительности:
- а) Неправильный пуск;
- б) Засоренность, подсос воздуха на всасывании по причине неисправности всасывающего тракта;
- в) Засорение и износ сопла, неправильно установлен кольцевой зазор;
- г) Кавитация на всасывании.
На судах флота рыбной промышленности для перекачивания пульпы, т.е. смеси рыбы с водой используют эрлифты или гидроэлсваторы.
На рисунке 3.5 показана схема эрлифта, который состоит из всасывающего шланга 3, напорного трубопровода воздуха 4 и компрессора 5.
Сжатый воздух (0,6-0,8 МПа) из компрессора 5 по трубопроводу 4 поступает в специальную камеру 2. Из камеры воздух в виде пузырьков поднимается по шлангу вверх и расширяется. От этого плотность смеси вода-воздух уменьшается, по этой причине из-за разности плотной воды и смеси вода-воздух и по закону сообщающихся сосудов более плотная вода вытесняет более легкую смесь, которая поднимается на палубу и выливается наружу. Вместе с водой в систему через патрубок 1 попадает рыба, которая подается на судно. Вода уходит через водоотделитель 6, а рыба скатывается в бункер.
Увеличение количества подаваемого воздуха уменьшает плотность смеси и так же, как опускание смесительной камеры, повышающее глубину погружения h, увеличивает высоту подъема до 2,5 м над уровнем моря. Основной недостаток эрлифта — малый КПД — ŋэр — 20-30%.
Литература
Вспомогательные механизмы и судовые системы. Э. В. КОРНИЛОВ, П. В. БОЙКО, Э. И. ГОЛОФАСТОВ (2009) Эксплуатация судовых вспомогательных механизмов, систем и устройств — Попов В.В.
Rating 0.00 (0 Votes)
Выбор: встроенный или внешний
Применяемые в комплекте насосной станции водоснабжения эжекторы по типу установки могут быть встроенными в насос или внешними, при этом разница в их устройстве состоит в монтажных деталях.
Достоинствами встроенного типа эжектора являются компактность и защищенность установки от загрязнений, отсутствие дополнительных механических фильтров для очистки от взвешенных и нерастворимых включений. При этом насосы со встроенным эжектором отличаются более высокой электрической мощностью и повышенным шумом при работе, что следует учитывать при устройстве сети электроснабжения и компоновке участка.
Эжекторы выносного типа (внешние) устанавливаются или непосредственно в скважину, или рядом с ней. Энергоэффективность таких устройств несколько меньше по сравнению со встроенными , но они позволяют работать с более глубокими скважинами.
Выбор места установки
Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.
Так выглядет насосная станция

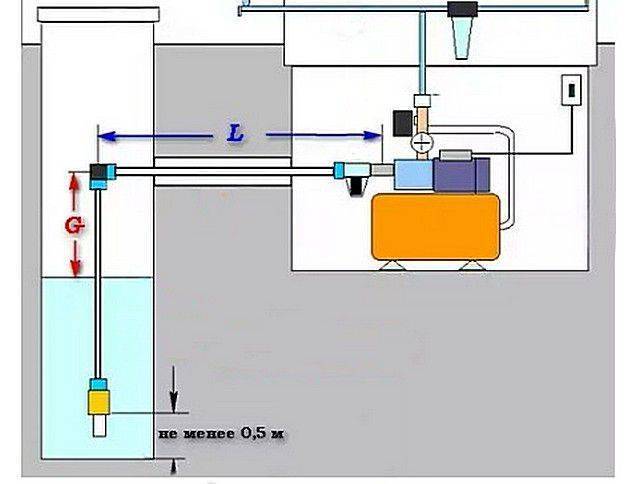

Как определить глубину всасывания
При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

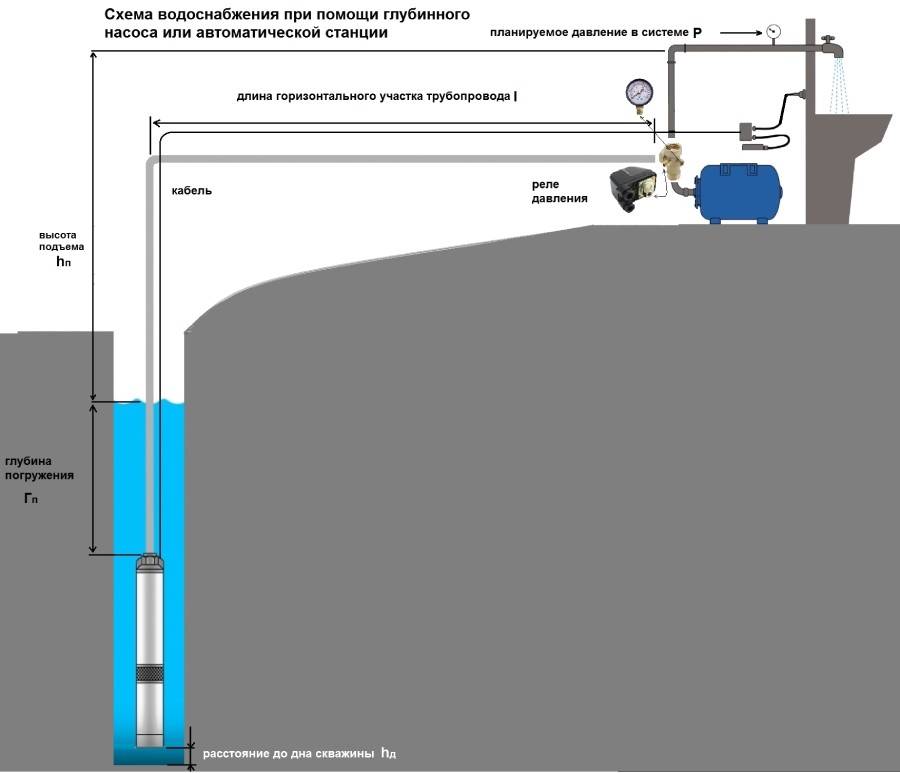

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.
Глубина всасывания — характеристика, определяющая способ установки
Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.
При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.
Соображения безопасности
Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.
Установка насосной станции в котельной
Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.
Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

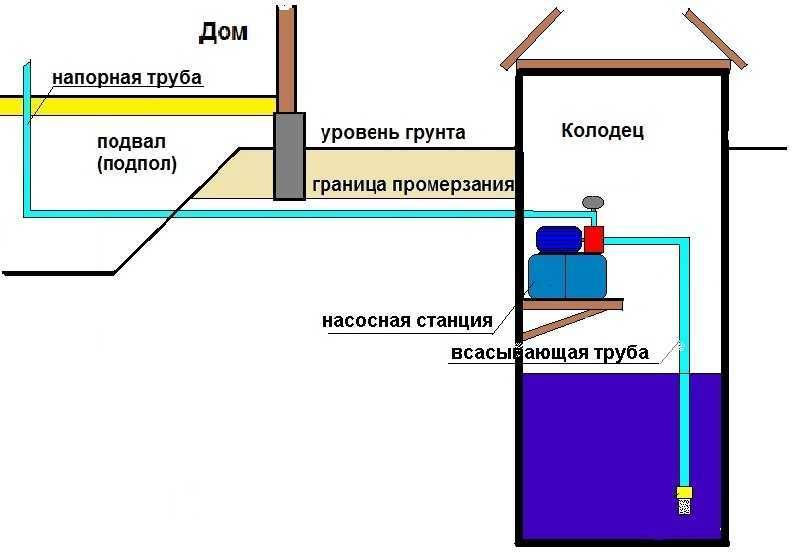

Схема установки насосной станции в колодце
Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.
Удобство и условия эксплуатации
Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.
Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.
Кессон из бетонных колец
Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.
Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.
Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.
Эжекторные насосы

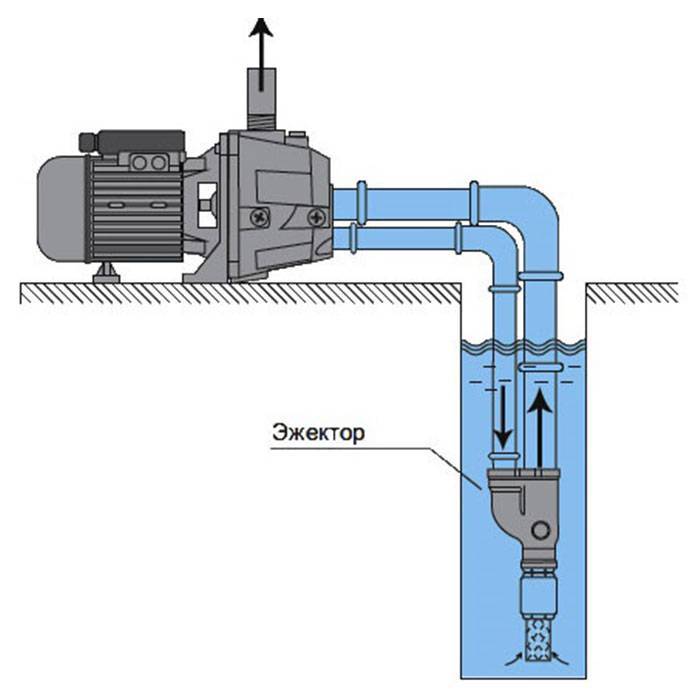

Процедура подключения эжектора в виде самостоятельного устройства заключается в двух этапах:
- Прокладывается дополнительная труба по всем правилам, которые брались за основу при монтаже трубопровода для подачи воды. Дополнительная труба нужна для подачи нагнетающей среды.
- Подсоединение патрубка к всасывающему узлу. Требуется смонтировать фильтр грубой очистки и обратный патрубок. Рекомендуется монтаж вентиля для регуляции работы системы.
Вентиль необходим в том случае, если уровень воды в шурфе больше того, на который рассчитан насос. В данном случае можно отрегулировать нагнетаемый поток.
Как работает самовсасывающий насос
По принципу работы поверхностные самовсасывающие насосы принято разделять на центробежные и вихревые.
Принцип работы и особенности центробежного прибора
Работа центробежных моделей основана на движении рабочего колеса (крыльчатка) внутри его корпуса и создании центробежной силы, продвигающей воду.
Схема работы центробежного насоса
Последовательно это выглядит следующим образом:
- Корпус прибора полностью заполняется водой для вытеснения из него воздуха.
- При его включении начинается движение рабочего колеса, создается центробежная сила, выталкивающая воду к выпускному отверстию.
- При этом в зоне заборного отверстия создается разряжение, провоцирующее засасывание нового объема жидкости.
Заполнение рабочей камеры водой перед включением прибора
Центробежные модели ценятся за высокий КПД, возможность перекачивания больших объемов воды (актуально для водообеспечения дома), компактные размеры и простоту устройства. Они также характеризуются меньшей чувствительностью к загрязнениям, чем вихревые аналоги.
Самым значимым недостатком является невозможность работы прибора с воздухом. Крыльчатка не может генерировать всасывающую силу из воздуха в камере. Более того, если в «рукаве» насоса образуется воздушная пробка, то процесс перекачивания воды может приостановиться.
Как работает вихревой насос поверхностного типа
Вихревые насосы предназначены для работы с малозагрязненной водой без абразивных частиц, способствующих их быстрому износу и поломкам. Однако они значительно превосходят центробежные модели в том, что всасывающее усилие может быть сгенерировано из смеси воздуха и воды или одного воздуха.
Эти приборы гораздо больше подходят для орошения земельных участков, чем для водоснабжения дома. При этом они с успехом могут комбинироваться с центробежными моделями, образуя многоступенчатую систему перекачивания воды.
Что касается устройства такого изделия, то вращающимся элементом является уже не крыльчатка, а импеллер – рабочее колесо, заключенное в кольцо. При эксплуатации в камере насоса воздух удаляется через отводящую трубу, а отделенная от него вода за счет движения импеллера вытесняется к подающему шлангу.
При этом образуется эффект рециркуляции воды, вызывающий разряжение во всасывающей камере. Это обеспечивает приток нового объема жидкости. По схожему принципу работает и эжектор.
Самовсасывающие модели с эжектором
Эжектор – нехитрое устройство, позволяющее существенно увеличить глубину всасывания насоса. Его работа основана на разделении потоков воды, ее рециркуляции. Часть воды, которая поднимается из источника, возвращается в эжектор и на большой скорости изливается через его сужающееся сопло.
Она попадает в смеситель, где создает разряжение, обеспечивающее приток жидкости из всасывающей камеры. Затем происходит стандартное движение воды через прибор и ее излив по подающему шлангу.
Эжектор может быть встроенным или внешним. При наличии первого процесс рециркуляции происходит непосредственно в приборе, что позволяет сохранить его компактные размеры. Однако при работе такого изделия имеет место сильный шум, препятствующий его эксплуатации в доме или непосредственной близости от него. Оптимальный вариант размещения насоса со встроенным эжектором – отдельная постройка.
Встроенный эжектор позволяет увеличить глубину всасывания всего лишь на 3-5 метров. Внешнее устройство увеличивает этот показатель до 30-50 метров, но при этом снижается КПД насоса. Для него также требуется установка дополнительной трубы для обеспечения рециркуляции.
Видео: принцип работы эжектора
Таким образом, поверхностный самовсасывающий насос вполне способен удовлетворить бытовые потребности в воде. Если выбор прибора, его подключение к насосной станции или установка эжектора вызывают затруднения, вы всегда можете обратиться к специалистам. Квалифицированная помощь в этом вопросе – залог долговечности насоса и вашего спокойствия.
Насос, дополненный эжектором, – отличное решение для поднятия воды из глубоких от 8 м. Работа полезного инженерного решения основана на принципе разрежения потока воды и имеет ряд преимуществ по сравнению с обычными устройствами.

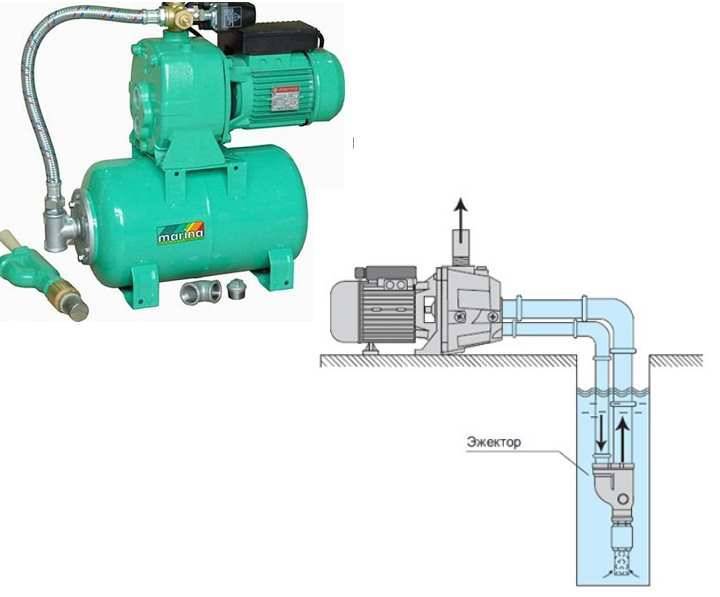

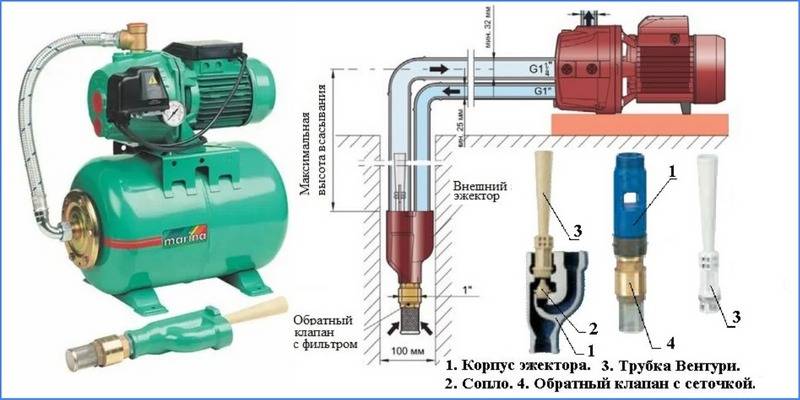

Станция водоснабжения с эжектором
Эжектор по сути является устройством, что передает энергию от одной более подвижной среды к другой, которая менее подвижна. В сужающихся сечениях агрегата образуется особая зона давления более низкого, которая провоцирует, таким образом, подсос дополнительной среды. Таким образом, происходит возможность перемещения и удаления от точек всасывания, благодаря взаимодействию первоначальной среды.
Агрегаты, оснащенные эжектором внутреннего формата, предназначаются непосредственно для специализированной перекачки жидкостей из относительно неглубокого типа скважин, глубина которых не превышает восьми метров, а также различных резервуаров специализированно-накопительного предназначения, либо водоемов.
Непосредственно отличительной особенностью такого взаимодействия, является именно захватить жидкости, что располагается на более низком уровне от патрубка. Исходя из этого, будет востребована предварительная заливка агрегата водой. Колесо рабочее будет нагнетать жидкость, что будет перенаправлять ее в эжектор, в результате чего будет образована эжектирующая струя.
Она будет продвигаться по специализированной трубке и разгоняться. Естественно, давление будет уменьшаться. Благодаря такому воздействию и внутри камеры для всасывания оно будет уменьшаться.
Одной из разновидностей таких поверхностных агрегатов-установок является и насосная станция с эжектором. Отличаются они тем, что внешний элемент погружается в водоснабжающий источник. Как правило сфера применения таких устройств подобна их аналогам. Определенное различие заключается в различных глубинах использования и применения.
Принцип действия эжектора
Чем глубже находится вода, тем сложнее ее поднять на поверхность. На практике, если глубина скважины более семи метров, поверхностный насос справляется со своими задачами с трудом.
Разумеется, для очень глубоких скважин уместнее приобрести высокопроизводительный погружной насос. Но с помощью эжектора можно улучшить характеристики поверхностного насоса до приемлемого уровня и со значительно меньшими затратами.
Эжектор — устройство небольшое, но очень эффективное. Этот узел имеет относительно простую конструкцию, его можно даже изготовить самостоятельно из подручных материалов. Принцип работы основан на том, чтобы придать потоку воды дополнительное ускорение, что позволит увеличить количество воды, поступающей из источника за единицу времени.
Галерея изображений
Фото из
Эжектор — устройство, требующееся для подъема воды поверхностным насосом с глубины более 7 м. Их используют для формирования напора в всасывающей магистрали
Эжекторы подразделяются на встроенные и выносные разновидности. Для подъема воды с глубин в среднем от 10 до 25 м применяются выносные устройства
К эжекторному устройству подключаются две разные по диаметру трубы, за счет разницы давления в смежных трубах создается напор
Эжекторы в заводском исполнении поставляются к насосным станциям и насосам-автоматам
Устройства применяются в схемах ландшафтного оформления, требующих подачи воды под давлением для систем дождевания, фонтанов и подобных конструкций
Для установки эжектора у насосного агрегата должно быть два входящих отверстия
Воспользовавшись схемами и размерами эжекторов заводского изготовления, можно собственноручно сделать полезное в откачке устройство
На всасывающее отверстие самодельного эжектора устанавливается обратный клапан с сетчатым фильтром, обеспечивающим нормальную циркуляцию в процессе откачки
Особенно удобно это решение тем, кто собирается установить или уже установил насосную станцию с поверхностным насосом. Эжектор позволит увеличить глубину забора воды до 20-40 метров. Следует также отметить, что приобретение более мощного насосного оборудования приведет к заметному увеличению расхода электроэнергии. В этом смысле эжектор принесет заметную выгоду.
Эжектор для поверхностного насоса состоит из следующих элементов:
- всасывающая камера;
- смесительный узел;
- диффузор;
- зауженное сопло.
Работа устройства основана на принципе Бернулли. Он гласит, что если скорость движения потока увеличивается, вокруг него создается область с низким давлением. Таким образом достигается эффект разрежения. Вода поступает через сопло, диаметр которого меньше, чем размеры остальной конструкции.
Эта схема позволяет составить представление об устройстве и принципе работы эжектора для насосной станции. Ускоренный обратный поток создает область низкого давления и передает кинетическую энергию основному потоку воды
Небольшое сужение придает потоку воды заметное ускорение. Вода поступает в камеру смесителя, создавая внутри него область с пониженным давлением. Под влиянием этого процесса через всасывающую камеру в смеситель попадает поток воды, находящийся под более высоким давлением.
Вода в эжектор поступает не из скважины, а от насоса. Т.е. эжектор должен быть установлен таким образом, чтобы часть воды, поднятой с помощью насоса, возвращалась в эжектор через сопло. Кинетическая энергия этого ускоренного потока будет постоянно передаваться массе воды, которая всасывается из источника.
Чтобы создать область разреженного давления внутри эжектора используют специальный штуцер, диаметр которого меньше, чем параметры всасывающей трубы
Таким образом будет обеспечено постоянное ускорение движения потока. Насосному оборудованию понадобится меньше энергии для транспортировки воды на поверхность. В результате его эффективность возрастет, как и глубина, с которой можно забирать воду.
Часть воды, добытой таким образом, по рециркуляционной трубе снова направляется в эжектор, а остальная — поступает в водопроводную систему дома. Наличие эжектора имеет еще один “плюс”. Он всасывает воду самостоятельно, что дополнительно страхует насос от работы вхолостую, т.е. от опасной для всех поверхностных насосов ситуации “сухого хода”.
На схеме изображено устройство внешнего эжектора: 1- тройник; 2 — штуцер; 3 — переходник для водопроводной трубы; 4, 5, 6 — уголки
Чтобы регулировать работу эжектора, используют обычный кран. Его устанавливают на трубе рециркуляции, по которой вода из насоса направляется на сопло эжектора. С помощью крана количество воды, поступающей на эжектор, можно уменьшить или увеличить, тем самым снизив или повысив скорость обратного потока.
Эжекторные насосы Ebara
Японская компания выпускает отличные самовсасывающие насосы Ebara JEXM, которые можно использовать для:
- водоснабжения;
- подачи воды из неглубоких скважин и колодцев;
- повышения давления и пр.
Также модель JEXM можно применять для полива садовых участков, организации автономного водоснабжения, в качестве подпиточных устройств или установок для тушения пожара.
Оборудование от японского производителя работает с чистой или технической водой без посторонних частиц и волокон. Насосы выполнены из нержавеющей стали, благодаря чему обеспечивается их длительная и бесперебойная работа.
Устройство и разновидности эжекторных насосных станций

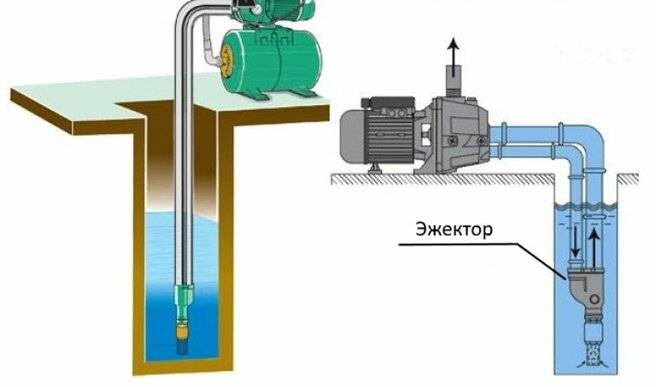

Эжекторы на водозаборную установку могут быть установлены 2 способами. Первый подразумевает, что эжектор является одним из составляющих элементов конструкции насосной станции. Во втором случае эжектор является внешним узлом. Выбор конкретного варианта будет зависеть, прежде всего, от требований, которые предъявляются к водозаборной установке.
Встроенные эжекторы
Этот вариант подразумевает, что создание напора для эжектора осуществляется в самой установке. За счет этого можно существенным образом сократить габариты насосной установки. Насосные станции со встроенным эжектром являются почти невосприимчивыми к нахождению в воде различного рода мелких частиц.
То есть, в фильтровании воды нет необходимости. Данная разновидность водозаборных установок применяется, главным образом, для забора воды с глубины, которая составляет более восьми с половиной метров. Позволяет создавать напор необходимой мощности чтобы обеспечить садово-огородный участок больших размеров, где вода используется преимущественно для поливки.
Однако насосные станции со встроенными эжекторами обладают таким недостатком как повышенный уровень шума в процессе работы. По этой причине не рекомендуется устанавливать данную разновидность водозаборных установок в непосредственной близости от жилого здания.
Лучше всего если такая установка будет смонтирована в отдельном подсобном помещении. Электрический двигатель для данной разновидности насосных установок следует подбирать таким образом, чтобы он мог обеспечивать необходимую систему циркуляции воды.
Внешние эжекторы
При использовании внешнего эжектора отдельно от водозаборной установки должен быть установлен дополнительный бак сбора воды. В таком баке будет создаваться необходимый для функционирования системы напор и дополнительная разрядка, что, в свою очередь, существенным образом уменьшит степень оказываемой на насосную установку нагрузки. Сам же внешний эжектор следует подсоединять к погружаемой части водопроводной системы.

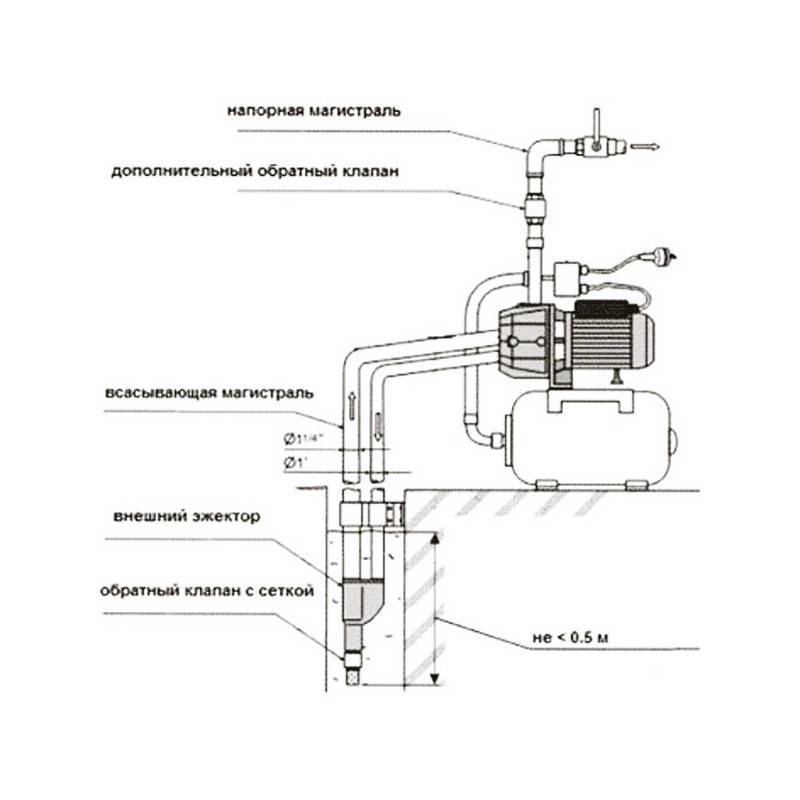

Для обеспечения нормального функционирования внешнего эжектора в скважине необходимо будет проложить две трубы, однако это может наложить определенного рода ограничения на допустимый диаметр. Данное конструктивное решение, несмотря на то, что снижает коэффициент полезного действия водопроводной системы примерно на тридцать пять процентов, позволяет выкачивать воду с глубины до пятидесяти метров и значительно сократить степень шума в процессе работы насосной установки.
На степень эффективности это не оказывает абсолютно никакого влияния. Именно этим и объясняется столь широкая популярность данной разновидности водозаборных станций среди населения. Все оборудование располагается в одном месте, от чего существенным образом увеличивается эксплуатационный период, значительно упрощается процесс осуществления различного рода профилактических работ и настройки водопроводной системы.
Принцип работы
Конструкция эжектора состоит из таких элементов:
- всасывающая камера;
- узел, где происходит смешивание;
- диффузор;
- сопло в самой зауженной части.
Последняя деталь — это патрубок с сильно суженным концом, за счет этого жидкость получает дополнительное ускорение и выпускается из устройства с высокой скоростью.
По закону Бернулли такой поток оказывает небольшое давление на окружающую его среду, затем он попадает в смеситель, где создается значительное разряжение, за счет которого из камеры всасывания начинают поступать дополнительные объемы воды. Объединившись в единый поток, жидкость сквозь диффузор поступает далее в трубопровод.
В аналогичной конструкции передается кинетическая энергия двигающегося с огромной скоростью потока к средам, имеющим гораздо меньшую скорость, при этом происходит захват новых объемов жидкости и перенос их из скважины по трубопроводу к месту распределения водного потока по всему участку. Насосная станция с выносным эжектором оборудуется двумя трубами: для нагнетания и рециркуляции.
Аналогичная конструкция позволит пользователю тратить меньше энергии, а для регулирования объемов возвращающихся потоков необходимо установить вентиль в линию рециркуляции, который позволит настроить эффективность всей системы на нужный уровень. Избыток воды подается к потребителю для его нужд, количество поступающей влаги в единицу времени определяет производительность всей системы.
Используя меньшую мощность электрического двигателя для насоса, пользователь экономит энергоресурсы. Кроме этого, эжектор значительно облегчает первичный запуск всей системы, потому что при весьма небольшом объеме воды он создает в трубопроводе нужное разряжение и выполняет первый забор воды, исключая холостую работу всего оборудования.
Как сделать самостоятельно
Для изготовления устройства понадобятся доступные детали в виде элементов сопряжения и фитингов:
- тройник из металла – служит основной деталью;
- проводник воды с высоким давлением в виде штуцера;
- отводы и муфты – элементы для монтажа устройства и его подключения к водопроводу.
Для уплотнения всех резьбовых соединений используется лента ФУМ – это удобный в использовании и пластичный уплотнитель из полимерного материала, отдалённо напоминающий изоляцию белого цвета.
Если водопроводная система состоит из металлопластиковых труб, монтаж необходимо произвести обжимными элементами. Отводы приобретать не нужно, если водопроводные трубы из сшитого полиэтилена – они легко гнутся под нужным углом.
Из инструментов понадобятся:
- водопроводные ключи;
- тиски;
- болгарка или наждак для обтачивания.
Порядок работ выглядит следующим образом:
Берётся тройник с внутренней резьбой и в его нижнее отверстие вкручивается штуцер. Выпускной патрубок штуцера при этом располагается внутри тройника
Особое внимание уделяется размерам штуцера – все выступающие части аккуратно стачиваются. А короткие штуцера, наоборот, наращивают полимерными трубками. Требуемый размер выступающей из тройника части штуцера должен составлять не больше трёх миллиметров
К верхней части тройника прикручивается переходник с наружной резьбой. Он будет располагаться непосредственно над штуцером. Наружная резьба используется как средство соединения переходника с тройником. Противоположный конец переходника предназначается для монтажа водопроводной трубы с помощью обжимного элемента (фитинга). К нижней части тройника, уже имеющей штуцер, прикручивается отвод в виде уголка, на который впоследствии при помощи обжимной гайки прикрепится узкая труба для рециркуляции. В боковое отверстие тройника вкручивается ещё один уголок, рассчитанный на подключение подающей воду трубы. Труба крепится с помощью цангового зажима. После полной сборки устройство подключается в заранее выбранное место водопроводной системы, которое хозяин считает для себя оптимальным. Монтаж вблизи насоса делает кустарный эжектор встроенным. А помещение его в скважину или колодец будет означать, что устройство работает по выносному принципу
Требуемый размер выступающей из тройника части штуцера должен составлять не больше трёх миллиметров. К верхней части тройника прикручивается переходник с наружной резьбой. Он будет располагаться непосредственно над штуцером. Наружная резьба используется как средство соединения переходника с тройником. Противоположный конец переходника предназначается для монтажа водопроводной трубы с помощью обжимного элемента (фитинга). К нижней части тройника, уже имеющей штуцер, прикручивается отвод в виде уголка, на который впоследствии при помощи обжимной гайки прикрепится узкая труба для рециркуляции. В боковое отверстие тройника вкручивается ещё один уголок, рассчитанный на подключение подающей воду трубы. Труба крепится с помощью цангового зажима. После полной сборки устройство подключается в заранее выбранное место водопроводной системы, которое хозяин считает для себя оптимальным. Монтаж вблизи насоса делает кустарный эжектор встроенным. А помещение его в скважину или колодец будет означать, что устройство работает по выносному принципу.
Если практикуется погружение в воду, к устройству подключается сразу три трубы:
- Первая погружается до самого дна, оснащается сетчатым фильтром и подключается к боковому уголку на тройнике. Она будет забирать воду и транспортировать её к эжектору.
- Вторая идёт от насосной станции и подключается к нижнему отверстию. Эта труба отвечает за возникновение скоростного потока.
- Третья выводится в водопроводную систему и подключается к верхнему отверстию тройника. По ней будет перемещаться уже ускоренный водяной поток с увеличенным напором.
Вторая и третья труба всегда находится на поверхности, а третья уходит в воду.
