Как сделать газогенератор для дома или автомобиля: устройство и принцип работы

Принцип работы газогенератора

Для получения горючего газа можно использовать различные виды твердого топлива, включая дрова, отходы деревообработки, древесный уголь. Конструкция установки зависит от вида топлива, в данной статье рассматриваются агрегаты, работающие на дровах.

Чтобы топливо не горело, а тлело с выделением горючих газов, его сжигают в закрытой емкости при температуре от 400 градусов с ограниченной подачей кислорода (не более 1/3 от требуемого для полноценного горения).

Схема работы газогенератора

В процессе тления дров при высоких температурах выделяются:

  1. Горючие газы:

    • оксид углерода (угарный газ);
    • метан;
    • водород;
    • различные непредельные углеводороды.
  2. Балластные газы:

    • водяные пары;
    • углекислый газ;
    • азот;
    • кислород.

Эту смесь газов важно охладить и очистить, для чего она пропускается через контур охлаждения и систему фильтров, благодаря которым удаляются взвешенные частицы, муравьиная и уксусная кислота, и т.д. Состав получаемой смеси газов практически не зависит от сорта древесины, поэтому можно с одинаковым успехом использовать любые дрова

Функционирование газогенератора

Если рассмотреть, как функционирует газогенераторная установка, то можно выделить следующие этапы ее работы:

  • топливо в специальном отсеке термически разлагается в условиях дефицита кислорода;
  • благодаря сухому вихревому фильтру из полученной смеси газов удаляются летучие частицы;
  • смесь газов охлаждается в воздушном теплообменнике (жидкостный вариант используется реже);
  • проводится тонкая очистка газов (необходима система фильтров);
  • горючий газ смешивается с воздухом, готовая газо-воздушная смесь подается в двигатель внутреннего сгорания.

Самодельный газогенератор можно установить на свой автомобиль или использовать в качестве источника топлива для системы основного или резервного электроснабжения дома.

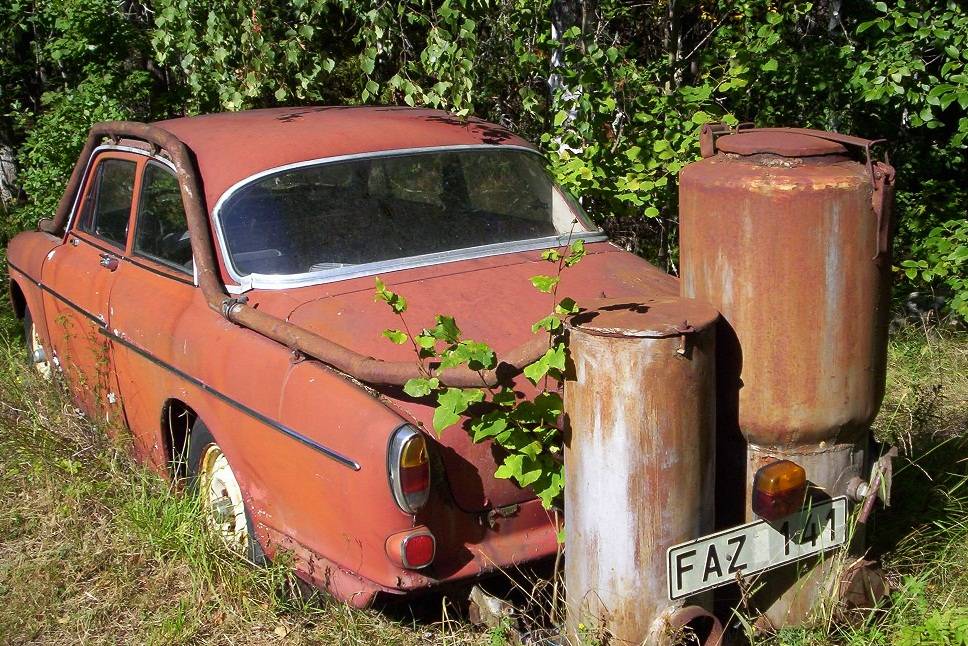

Самодельный газогенератор

Как сделать авто на дровах своими руками

Если вы хотите попробовать перевести свою машину на дрова, на вашем пути встанет множество препятствий. Конструируя газогенераторную установку, вам надо будет сделать ее одновременно небольшой, довольно легкой и в тоже время высокоэффективной. Если позволяют финансы, наилучшим решением будет пойти по пути умельцев из-за рубежа и использовать нержавеющую сталь для корпуса самого газогенератора, фильтра и охладителя.

Это даст вам заметный выигрыш в массе всей конструкции, причем без потери прочности. Однако нержавейка обойдется вам в копеечку, и поэтому отечественные мастера часто заменяют ее обычной сталью.

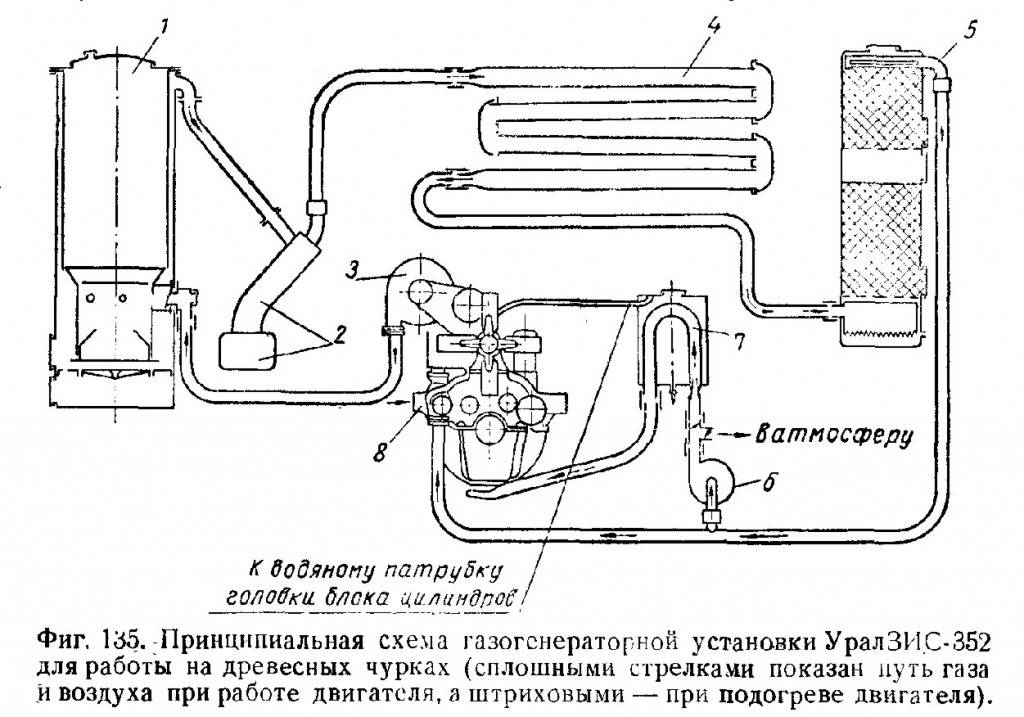

На изображении внизу приведена схема самой совершенной автомобильной газогенераторной установки, которой оснащались серийные автомобили (речь идет о грузовике «УралЗИС-352″, выпускавшимся в 1950-х гг.). Именно на ее конструкцию лучше всего ориентироваться при сборке своего газогенератора:

Для начала надо будет сделать наружную емкость – для этой цели прекрасно подойдет прочная железная бочка или завальцованный и заваренный лист металла толщиной не менее 1 мм, для внутренней же сгодится газовый баллон (для пропана) или ресивер от грузовика (КамАЗа, например). Не забудьте прорезать в корпусе дверцу для доступа к зольнику, иначе вы не сможете его чистить. Внизу камеры сгорания следует расположить горловину – там будут осаждаться смолы. Колосниковую решетку легко сделать из прочной арматуры, а для патрубков придется подыскать трубы подходящего размера и диаметра. Из листа металла толщиной 5 мм получатся отличная крышка и днище. В качестве уплотнителя используйте асбестовый шнур (не забудьте нанести на него пропитку в виде графитной смазки).

На фильтр грубой очистки можно пустить отслуживший свое огнетушитель. В нижней части он оснащается насадкой в форме конуса со штуцером, а сверху вваривается патрубок, через который будет выходить очищенный газ. Сбоку, в корпус, врезается еще один штуцер для подачи продуктов горения. Общая схема циклона приведена ниже:

Так как смесь газов обладает слишком высокой температурой, в ДВС ее использовать нельзя. Поэтому газы необходимо охладить. В качестве охладителя можно использовать как обыкновенную «гармошку», применяющуюся в системах отопления, так и более продвинутый биметаллический радиатор, разместив его так, чтобы он хорошо обдувался набегающим потоком воздуха.

После охладителя газы нужно очистить еще раз с помощью фильтра тонкой очистки. Тут тоже подойдет корпус от старого огнетушителя, а вот фильтрующий элемент выбирайте на свое усмотрение . Узлы и агрегаты следует объединить согласно данной схеме:

Кроме того, вам понадобится еще 2 детали. Первая из них – это смеситель, с помощью которого вы будете регулировать топливно-воздушную смесь для ДВС. Вторая – вентилятор с реле, необходимый для нагнетания газа во время розжига (после запуска мотора в системе появляется разряжение, и вентилятор на этом этапе должен отключаться). Кстати говоря, вентилятор устанавливается в воздухораспределительной коробке, оснащенной обратным клапаном. Коробка не является частью газогенератора, а устанавливается отдельно.

Выводы и рекомендации

Хотя идея перевести машину с бензина на дрова и кажется весьма привлекательной, равноценной замены не получится. При всех достоинствах газогенератора, двигатель, работающий на смеси горючих газов, просто неспособен развивать мощность, сравнимую с мотором на жидком топливе. Как следствие, динамика оставляет желать лучшего (даже 70-80 км/ч- скорость практически недостижимая). Другое дело, если газогенераторная установка создается с целью отопления жилья в негазифицированных населенных пунктах

В данном случае это весьма неплохой вариант, на который определенно стоит обратить внимание

Автомобиль на дровах? И можно ли сделать такое авто своими руками?

Глядя на таблички АЗС с ценами на бензин, то и дело возникает желание перевести авто на более дешевый вид топлива.

Один из популярных вариантов — переделка автомобиля на газ. Но и здесь не все гладко. На фоне событий в газовой и нефтяной сфере газ может подорожать, что сделает работу бессмысленной.

Проблемы с энергоресурсами налицо и еще никто не знает, чем это закончится для конечного потребителя.

Если уж и решаться на переделку, то стоит выбирать независимые и по-настоящему эффективные способы. И здесь на первое место по экономии выходят газогенераторные автомобили или по-простому — «машины на дровах».

Плюсы газгена

  • КПД подобных котлов меняется в переделах 78-96%;
  • Одна закладка на дровах горит до 12 часов. С верхним горением время становится больше до 1 суток. Угол горит более 1 недели;
  • Топливный материал горит полностью. Благодаря этому газоход прочищают не больше 1 раза в течении месяца;
  • Можно настроить автоматизированную работу;
  • В воздух проникает самое меньшее количество вредных элементов;
  • В денежном плане эти приспособления самые экономные;
  • В качестве настоящего источника топлива лучше всего использовать подсушенную до 50% древесину;
  • Не запрещаеться использование не колотых головешек, достигающих по длине 1 м;
  • В котлах разрешена утилизация полимерных материалов;
  • Устройство обладает прекрасной безопасностью.

Преимущества и недостатки

Создавая газогенератор своими руками, который работает, используя принцип пиролиза, преобразовывая в процессе горения древесину и кокс в газ, можно получить следующие преимущества:

  • дешевизна топлива – в топку может уйти не только прессованные опилки, дрова, жмых, солому, веточки деревьев, но и навоз;
  • увеличение КПД – газ на 90% больше имеет теплоемкость, нежели твердые виды топлива, поэтому при отоплении дома его расход будет минимален, что позволит, опять-таки, экономить;
  • длительная продолжительность пиролиза – позволяет не задумываться о постоянном контроле уровня перерабатываемого топлива;
  • экологически чистая установка, не требующая создания специальных камер для удерживания отходов – они уничтожаются самопроизвольно, выделяя водяной пар;
  • возможность собственноручного сбора конструкции, что в 10-15 раз дешевле покупного аналога.

Несмотря на преимущества, газогенераторы имеют свои недостатки:

  • требуется постоянный контроль за температурным режимом, его недостаток приводит к неполному пиролизу (создается циклон), в результате которого выделяемый газ очень плохого качества;
  • генератор – штука очень дорогая, а самостоятельная сборка под силу не каждому.

Как видим, газогенератор – очень полезная вещь в хозяйстве, помогающая буквально «из ничего» получать полноценный энергоресурс.

Собрать его и сэкономить можно только в том случае, когда есть определенный навык и все необходимые конструктивные детали.

А стоит ли игра свеч?

Пока дровяные печи с электрогенератором не очень популярны. Это объясняется их высокой стоимостью и малой выходной мощностью. Одни пользователи считают, что гораздо удобнее и выгоднее приобрести электрогенератор на бензине или дизельном топливе. Другие утверждают, что дровяной вариант выгоден, потому что в качестве топлива можно использовать совершенно бесплатные древесные отходы. В любом случае, при выборе электрогенератора нужно учесть все особенности ваших конкретных потребностей и условий.

С помощью древесины можно не только разводить костер в лесу или топить камин в доме. Горящие опилки могут послужить сырьем для получения электричества, как бы странно это ни звучало. Производители отопительных приборов готовы предложить разнообразные модели электрогенераторов на дровах. Использовать древесину в качестве топлива не только удобно, но и довольно экономично.

Как работает газогенератор

Чтобы понять, какая может быть польза от газогенератора в домашнем хозяйстве, надо разобраться в его принципе работы, а потом и устройстве. Тогда можно будет оценить затраты на его изготовление, а главное, какой удастся получить результат.

Итак, пиролизный газогенератор – это комплекс узлов и агрегатов, предназначенный для выделения смеси горючих газов из твердого топлива с целью его использования в двигателях внутреннего сгорания.

Если древесину сжигать в закрытом пространстве, ограничивая подачу кислорода, то на выходе можно получить смесь горючих газов. Вот их перечень:

  • угарный газ (оксид углерода СО);
  • водород (Н2);
  • метан (СН4);
  • прочие непредельные углеводороды (CnHm).

Эффективный дровяной газогенератор должен не просто вырабатывать горючую смесь, но и сделать ее пригодной к использованию. Поэтому весь цикл получения топлива для ДВС можно смело назвать технологическим процессом, состоящим из таких этапов:

  • газификация: древесина даже не горит, а тлеет при подаваемом количестве кислорода в размере 33—35% от необходимого для полноценного сжигания;
  • первичная грубая очистка: летучие частицы продуктов горения, что вырабатывают древесные газогенераторы после первого этапа, отделяются с помощью сухого вихревого фильтра – циклона;
  • вторичная грубая очистка: производится в скруббере – очистителе, где поток горючего пропускается через воду;
  • охлаждение: продукты сгорания с температурой до 700 ºС проходят его в воздушном либо водяном теплообменнике;
  • тонкая очистка;
  • отправка потребителю: это может быть закачка горючего компрессором в бак-распределитель либо подача в смеситель, а затем — сразу в ДВС.

Рассмотреть устройство и принцип работы газогенератора в промышленном исполнении можно на технологической схеме, представленной ниже:

Полный цикл получения газа достаточно сложен, поскольку включает в себя несколько различных установок. Самая основная – это газогенератор, представляющий собой металлическую колонну цилиндрической либо прямоугольной формы, имеющую сужение книзу. В колонне имеются патрубки для воздуха и выхода газа, а также лючок доступа в зольник. Сверху агрегат оборудован крышкой для загрузки топлива, дымоход к корпусу не присоединяется, он просто отсутствует. Процесс горения и пиролиза, проходящий внутри колонны, хорошо отражает схема газогенератора:

Не вдаваясь в тонкости химических реакций, проходящих внутри колонны, отметим, что на выходе из нее получается смесь газов, описанная выше. Только она загрязнена частицами и побочными продуктами горения и обладает высокой температурой. Изучив чертежи газогенераторов любой конструкции, можно заметить, что все остальное оборудование предназначено для приведения газа в норму. Воздух в зону горения подается принудительно тяговой или дутьевой машиной (простыми словами — вентилятором).

Надо сказать, что самодельный газогенератор на дровах делается домашними мастерами-умельцами не такой сложной конструкции и технология выделения газа в нем несколько упрощена, о чем будет рассказано ниже.

Устройство и схемы

Растопка газогенераторного котла происходит по тому же принципу, что и растопка обыкновенной печи на дровах – укладывается топливо, затем разжигается. Заслонку нужно закрывать до половины, чтоб кислород не проникал внутрь и не ускорял реакции, проходящие внутри.

Само строение очень доступное и простое. Котел содержит 2 камеры – первая для сжигания топлива, вторая для сжигания впоследствии сформированного газа. При повышении температуры, горячий воздух начинает циркулировать, захватывая холодный, и поднимается вверх. Благодаря такой системе, можно быстро нагреть помещение и оно долго будет оставаться теплым.

Принцип работы агрегата

В газгене из любого вида топлива может добываться горючий газ. Главным секретом является то, что в камеру, попадает кислород. Объема попадаемого кислорода мало для полноценного сгорания древесины. В самом процессе должна соблюдаться достаточно высокая температура, превышающая 1200°С. Вырабатывающийся газ постепенно охлаждается, попадая к источнику потребления или двигателю автомобиля.

Устройство газогенератора

Главным отличием газгенов на твердых материалах является то, что во всех случаях работы агрегата на дровах наблюдается процесс сгорания материала и древесного газа. Сажа в этом случае не выделяется.

Самые распространенные современные модели газовых генераторов

Рассмотрим несколько популярных брендов газовых генераторов для выработки электрической энергии:

Kipor KNE 5500 E

Агрегат этой модели работает на природном газе из центрального газопровода, можно установить газовый баллон. Установка оборудована поршневым двигателем и вырабатывает в час 4,5 кВт электрической энергии.

В теплый период года указанный агрегат используют в качестве единственного источника снабжения электроэнергией. Стоимость газогенератора составляет в среднем 70 тысяч рублей.

Gazlux CC 2500 B

Эта модель пользуется на рынке большим спросом, несмотря на то, что мощность агрегата не превышает 2,5 кВт, а максимальное число часов бесперебойной работы составляет 3000.

Положительной стороной генератора является то, что во время отключения основного источника электроэнергии, установку можно использовать для обеспечения работы отопительного насоса. В помещении должна быть плюсовая температура воздуха.

Его стоимость 47000 рублей.

Gazlux CC 5000 D

Усовершенствованная модель, развивает мощность до 5 кВт, что вполне достаточно для снабжения электрической энергией всех электроприборов и оборудования в небольшом коттедже или загородном доме.

Благодаря хорошей звукоизоляции, эту установку можно размещать внутри помещений.

Стоимость этой модели составляет 95000 рублей.

Gazvolt Pro 6250А

Генератор оснащен одноцилиндровым четырехтактным двигателем Briggs&Stratton (США) и предназначен для объектов с максимальной нагрузочной мощностью 6 кВт. Он используется в аварийных ситуациях при отключении основного источника питания и оснащен блоком для автоматического включения резерва.

В случае аварийной остановки самого агрегата, подача газа в редуктор гарантированно прекращается с помощью электромагнитного газового клапана.

Уровень шума, производимого при работе данной модели, находится в пределах 75 дБ.

Газогенератор: устройство и принцип работы

Газогенератором называется устройство, преобразующее жидкое либо твердое горючее в газообразное состояние для дальнейшего сжигания его с целью получения тепла.

Варианты топлива для генерирующей установки

Работающие на мазуте или отработке агрегаты имеют более сложную конструкцию, нежели модели, использующие различные виды угля или дрова.

Поэтому чаще всего встречаются именно твердотопливные генераторы газа – благо, топлива для них доступно и дешево.

Галерея изображений

Фото из

Поставка газа в котел для отопления дома

Выработка газа для транспортных средств

Производство газа для с/х техники

Газовые светильники и обогреватели

В качестве твердого топлива в газовом генераторе используют:

  • древесный, бурый и каменный уголь;
  • топливные пеллеты из древесных отходов;
  • солому, опилки и дрова;
  • торфяные брикеты, кокс;
  • лузгу семечек.

Особо бережливые хозяева собственноручно заготавливают брикеты из опилок.

Генерация газа возможна из всех этих видов горючего. Выделение энергии зависит от теплотворности разных типов топлива.

Причем тепла от сжигания сырья в газогенераторе получается больше, нежели от использования твердого топлива в котлах. Если КПД обычного дровяного котла варьируется в пределах 60–70%, то у газогенераторного комплекса показатель достигает 95%.

Но здесь надо учесть один нюанс. Котел сжигает топливо для нагрева воды, а генератор газа только производит горючее. Без нагревателя, печки или ДВС толку от самодельного газогенератора будет ноль.

Получаемый газ сразу должен использоваться – накапливать его в какой-либо емкости экономически невыгодно. Для этого придется монтировать дополнительное оборудование, зависящее от электропитания.

В советское время газогенераторы использовали даже для эксплуатации грузовиков, производимого газа вполне хватает для работы двигателя внутреннего сгорания

Что происходит внутри газогенератора

В основе работы генератора газа лежит пиролиз твердого топлива, происходящий при высоких температурах и низком содержании кислорода в топке. Внутри газогенерирующего устройства одновременно протекает несколько химических реакций.

Схема промышленного газового генератора представляет собою достаточно сложную установку с множеством отдельных устройств, в каждом из которых протекает своя операция (+)

Технологически процесс генерации горючего газа делится на три последовательно совершающихся  этапа:

  1. Термическое разложение топлива. Процесс протекает в условиях дефицита кислорода, которого в реактор подается всего треть от необходимого для обычного горения.
  2. Очистка полученного газа. В циклоне (сухом вихревом фильтре) осуществляется фильтрация газового облака от летучих частиц золы.
  3. Охлаждение. Полученная газовая смесь охлаждается и подвергается дополнительной очистки от примесей.

Фактически, в блоке как такового газогенератора происходит именно первый процесс – пиролиз. Все остальное – это подготовка газовой смеси для дальнейшего сжигания.

Пиролизная камера самодельного газогенератора делится на бункер с твердым топливом (1), топливник (2) и зольник (3)

На выходе из газогенерирующей установки получается горючая смесь из оксида углерода, водорода, метана и иных углеводородов.

Также, в зависимости от используемого при пиролизе топлива, к ним прибавляются в различных количествах вода в виде пара, кислород, углекислый газ и азот. По описанному принципу функционируют и пиролизные котлы отопления, демонстрирующие высокий КПД.

Особенности работы различных преобразователей

Газогенераторы по устройству и технологии внутренних процессов бывают:

  • прямыми;
  • обращенными;
  • горизонтальными.

Различаются они точками подачи воздуха и выхода сгенерированного газа.

Прямой процесс протекает при нагнетании воздушной массы снизу и выходом горючей смеси вверху конструкции.

Обращенный вариант подразумевает подачу кислорода напрямую в зону окисления. При этом она в газогенерирующем устройстве является самой горячей.

Самостоятельно сделать в нее впрыск достаточно сложно, поэтому такой принцип работы применяется только в промышленных установках.

При прямом газогенераторном процессе на выходе образуется большой объем смол и влаги, обращенный слишком сложен в реализации своими руками, а у горизонтального – пониженная производительность, но предельно простая конструкция (+)

В горизонтальном газогенераторе выходной патрубок с газом расположен сразу над колосником в зоне совмещения реакций окисления и восстановления. Эта конструкция самая простая в самостоятельном исполнении.

Цена на топливо растет постоянно

Высокая стоимость бензина и дизеля, а также дорожающий газ вынуждают переходить на более экономичные виды топлива.

Принцип действия здесь прост. Двигатель работает не на бензине, солярке или обычном газе (метане, пропане), а на газе, выделяемом при горении дерева.

Аппараты, которые позволяют выработать такой газ, носят название газогенераторов.

Кроме бытовой сферы, они пользуются большой популярностью и давно применяются в промышленности.

Что касается способов изготовления, то они различаются. В данной статье рассмотрим наиболее популярные из них.

Принципиальная схема работы газогенератора.

Плюсы технологии

Газогенераторы отлично справляются с базовыми задачами выработки энергии.

Так, если обычные твердотопливные агрегаты имеют КПД на уровне 60%, то газовые аналоги – более 80%.

Отмечаются и положительные нюансы обслуживания. Поскольку в камере происходит полное сгорание с выводом углекислотной смеси, в дальнейшем не требуется специальная очистка стен оборудования.

Безусловно, есть и преимущества экономического характера. Простейшая газогенераторная установка на дровах позволяет сэкономить до 30-40% по сравнению с электрическими обогревателями и котлами, обеспечивающими аналогичный тепловой эффект.

Преимущества

Следует отметить, что работа данных агрегатов полностью автоматизирована и не требует постоянного участия пользователя. В частности, не нужна регулярная дозаправка топлива, оно поступает из магистрали (баллона) по мере необходимости. К тому же газогенераторы используют самое дешёвое топливо – природный либо сжиженный газ (СУГ). При этом они расходуют его очень экономно, даже в режиме продолжительной автономной работы. Если же говорить о стоимости данных агрегатов, то она не сильно превышает цены на аналогичные устройства, потребляющие бензин или дизель.

Учитывая тот факт, что двигатель газового генератора прослужит в разы дольше, поскольку газ не вызывает коррозии металлических элементов. Также, подвергаются меньшему износу детали в цилиндропоршневой группе, а масло нужно менять намного реже, за счёт сниженного воздействия на него газа. Какой газ у вас используется – можно определить, зная, к какому источнику газоснабжения подключена ваша газовая плита. Если газовая плита подключена к газовому баллону – значит вы используете сжиженный газ пропан-бутан.

Если же газовая плита подключена к внутридомовому газопроводу (который в свою очередь подключен к уличному газопроводу) – значит вы используете природный газ, который называется метан. Комфортным и удобным в использовании оборудованием считаются газовые электростанции, поскольку они укомплектованы специальными кожухами для защиты от влаги, осадков и возникновения коррозии. Также они оснащены специфическим защитным основанием, которое позволяет устанавливать агрегаты на любую поверхность.

Газовые генераторы ни в чем не уступают дизельным и бензиновым, а, наоборот, имеют ряд преимуществ, таких как:

  • Большая экономия топлива. Использование СУГ значительно снижает затраты. Экономия до 40% по сравнению с бензином.Из расчетов мы получили, что за счет экономии на топливе газовое оборудование окупается в течении года. Расход газа указан в описании.
  • Топливная эффективность. СУГ двигатели имеют бо́льшую производительность и требуют меньше обслуживания по сравнению с традиционными бензиновыми двигателями.
  • Повышение срока использования. Использование СУГ наносит меньшую нагрузку на двигатель, что предотвращает чрезмерный износ и механические проблемы.
  • Малое количество выбросов в атмосферу. СУГ производит меньше выбросов выхлопных газов, чем бензин, включая CO², NO и SO, что делает его практически безвредным для окружающей среды и лучшим выбором для вас.
  • Сниженный уровень шума. Вы будете не только дышать чистым воздухом, но и испытывать меньший дискомфорт за счет маленького уровня шума.

Принцип работы газогенераторного электрооборудования

Принцип работы газогенератора так же прост, как и его конструкция. Компрессор закачивает атмосферный воздух под давлением в камеру сгорания. Туда же поступает газообразное топливо, после чего смешивается с атмосферным воздухом. В результате образуется гремучая смесь, которая поджигается и детонирует внутри камеры сгорания. В ходе этой реакции образуется топочный газ, идущий на турбину и раскручивающий ее.

Процесс сгорания газообразного топлива осуществляется при постоянном высоком давлении. Камера сгорания используется для повышения температуры газа. Горячий газ обладает заметно большей энергией по сравнению с холодным или теплым, поэтому генератор работает более эффективно. Приблизительно 60% вырабатываемой турбиной электроэнергии направляется на вращение компрессора. Остальное уходит на включение генератора.

Мощность газогенератора в виде электрической энергии создается благодаря тому, что вал, соединяющий турбину и ротор, раскручивает ротор. В статоре образуется магнитное поле, а вместе с ним – электрический ток. Далее он через контакты и провода поступает к подключенным потребителям. Теперь вам известно внутреннее устройство и то, как работает газогенератор.

Запуск оборудования и советы по эксплуатации

Перед запуском газогенератора необходимо камеру сгорания очистить от пепла. Проверить открытие заслонки дымохода — она должна быть открыта наполовину. После этого производится закладка древесины и ее воспламенение. Эти действия схожи с действиями при топки обычных домашних печей.

Для увеличения срока службы аппарата рекомендуется регулярно проводить чистку камеры сгорания и дымоходов. Если этого не выполнять, то очень скоро один из элементов газогенератора выйдет из строя из-за перегрева. Для того чтобы осуществлять контроль за температурой, устанавливают датчики в верхней части котла и в середине трубопровода.

Герметичность также играет важную роль. Так как попадание влаги может привести к погашению огня, и излишек воздуха снизит давление в системе.

Чтобы ваш самодельный газогенератор на дровах работал правильно, необходимо обязательно отрегулировать подачу воздуха, отвод газов и другие процессы. Лучше всего при изготовлении агрегата использовать чертежи, основанные на инженерных расчетах, учитывающих такие показатели, как площадь сгорания топлива и т. п.

Некоторые умельцы вышли из положения другим образом: они сделали копию газогенератора, который уже успешно работает, точно соблюдая все пропорции. Готовый дровяной газогенератор можно установить как вне жилого дома, так и в подвальном помещении.

В военное время, когда с топливом было туго, наладили производство автомобилей «на дровах» (запатентовано изобретение «для моторных повозок» ещё в 1930 году).

Такие грузовики с газогенераторной установкой ездили в Австрии, в Германии, да и в нашей стране.

Сегодня любители всего оригинального возрождают технологию.

Кроме того, газогенераторы можно использовать не только для транспорта, но и для домашних нужд. Разберёмся во всех тонкостях: как это работает, как сделать газогенератор своими руками, стоит ли переделывать под него машину.

Виды газовых установок

Современный рынок силовых установок предлагает оборудование, работающее на газе трех основных типов:

  1. Прямого способа генерации;
  2. Обратного;
  3. Горизонтального.

Первые подходят для сжигания угля и полукокса. В таких агрегатах кислород поступает снизу, а забор газа выполняется сверху агрегата. Но так как в этих моделях влага из топлива не поступает в зону горения, то ее приходится подводить специально. Это позволяет повысить мощность устройства.

Агрегаты обращенного процесса – это идеальный вариант для сжигания отходов из древесины. В них подача воздуха осуществляется непосредственно в зону горения, а газ отбирается снизу.

Устройства поперечного способа отличаются высокоскоростной подачей воздуха черед фурмы в нижней части корпуса. Причем здесь же, только с противоположной стороны производится и отбор газа. Эти агрегаты отличаются минимальным временем пуска и хорошей приспосабливаемостью к смене режимов.

Схема силовой установки – для народных умельцев

Собрать такой агрегат собственноручно не так уж и сложно. Однако, прежде чем приступить к изготовлению газогенератора своими руками нужно ознакомиться с принципом действия агрегата, а также подобрать наиболее подходящую под ваши условия схему.

Для простейшего прибора вполне сгодятся предметы, которые несложно найти в каждом доме:

  • Бочка;
  • Трубы;
  • Радиатор;
  • Фильтры;
  • Вентилятор.

Этот набор может быть дополнен и другими элементами. Что и в какой последовательности собирать можно найти в интернете. Причем это не обязательно чертежи и фото, а чаще всего видео, на котором подробно показано и доступно объяснено, как собрать газогенератор своими силами на навозе, дровах и другом топливе. Если схема выбрана, то можно приступать непосредственно к сборке.

Инструкция по созданию

Любой агрегат состоит из корпуса, внутри которого располагаются основные узлы и механизмы. Не чуждо это и для газогенератора, собранного своими руками. Он также имеет корпус, в который помещены:

  • Бункер;
  • Отсек сгорания;
  • Воздухораспределительная часть;
  • Колосниковая решетка;
  • Патрубок;
  • Фильтры.

Корпус агрегата обычно выполняется из листового металла. Для удобства установки ко дну привариваются ножки. По форме конструкция может быть, как овальной, так и прямоугольной.

Делаем самостоятельно, этапы работ:[su_youtube url=»https://www.youtube.com/embed/ewKUxQrZO4E»]

Бункер изготавливается из малоуглеродистой стали и крепится внутри агрегата. Он оснащается крышкой с уплотнителем из асбеста или другого материала. Низ устройства занимает камера сгорания. Для ее изготовления выбирают специальные марки стали, наиболее устойчивые к высоким температурам. К камере присоединяется горловина, которую от корпуса также отделяют изоляционным материалом.

Специалисты, которым не один раз приходилось собирать газогенераторы своими руками предлагают камеру сгорания выполнять из газового баллона.

Воздухораспределительная камера обычно располагается вне корпуса прибора. Причем на выходе из нее устанавливается обратный клапан, предназначенный для недопущения выхода газа через это отверстие. Перед коробкой располагают вентилятор.

Колосниковая решетка в газовом генераторе, собранном своими руками выполняется из чугуна, при этом средняя часть должна быть подвижной для упрощения процесса обслуживания. Но недостаточно только собрать генератор, нужно еще и правильно отрегулировать подачу воздуха в него, а также отвод газов.

Устанавливать такое оборудование можно как на улице, так и в цокольном помещении, обеспечив его хорошую вентиляцию.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
