Пиролизные котлы отопления

Популярные модели

Дальше мы будем рассматривать самые популярные и востребованные модели твердотопливных пиролизных котлов длительного горения. Мы затронем как энергонезависимые, так и энергозависимые агрегаты.

Котел Попова

Пиролизный котел Попова является простым энергонезависимым агрегатом, изготовленным из стали. Конструкция получилась настолько удачной, что ее копируют многие умельцы, собирая отопительное оборудование своими руками. Представленный котел является всеядным, в нем можно сжигать практически любое твердое топливо. А внушительная топка гигантского объема позволяет рассчитывать почти на 24 часа непрерывного горения. При этом топливо сгорает практически полностью, образуя минимум вредных для природы компонентов.

Одно из преимуществ данного пиролизного котла – возможность закладки поленьев нестандартного размера (до 75 см в маломощных моделях до 240 см в самых производительных агрегатах), что обеспечивает длительное горение. Максимальная мощность оборудования составляет 1000 кВт, минимальная – всего 25 кВт. В зависимости от выбранного режима работы, КПД аппарата варьируется от 75 до 95%.

Котлы Гейзер

Оборудование от одноименного производителя представлено двумя линейками – бытовой и промышленной. Бытовые пиролизные котлы Гейзер длительного горения обладают мощностью от 10 до 50 кВт. Они могут работать на любом твердом топливе, характеризуясь высоким показателем КПД. Объем топки у самой минимальной модели составляет 40 литров. Оборудование является энергонезависимым и характеризуется предельной простотой в эксплуатации и неприхотливостью.

Котлы Buderus

Твердотопливный пиролизный котел длительного горения Buderus Logano G221-20 от известной торговой марки Будерус – это отличное приобретение для обогрева своего жилища. Его мощность составляет 20 кВт, благодаря чему он может отапливать помещения площадью до 200 кв. м. Управление здесь механическое, подключение к источнику электроэнергии не требуется. Теплообменник здесь выполнен из чугуна – это влияет на стоимость модели, зато делает ее выносливой и стойкой к коррозии. Правда, КПД отопительного агрегата составляет всего 78%.

Котлы Бастион

Пиролизные твердотопливные котлы длительного горения Бастинг серии М-КСТ относятся к энергонезависимому оборудованию, работающему на дровах и прочих видах твердого топлива. Линейка выпускается уже 3 года и характеризуется низким количеством негативных отзывов. Младшая модель обладает мощностью 12 кВт, самая старшая – 50 кВт. Котлы наделены мощными чугунными теплообменниками, минимальный объем топки составляет 40 литров. Из плюсов – надежная конструкция и доступная стоимость.

Дополнительное оборудование

К сожалению, пиролизные котлы не являются энергонезависимыми. Из-за реверсного потока газов требуется принудительный наддув. Для моделей мощностью до 15 кВт он реализуется дутьевым вентилятором, который монтируется на нижней дверце. При этом пополнение загрузки в процессе горения невозможно.

Более мощные котлы комплектуются вентилятором-дымососом, который устанавливается на верхней стенке корпуса на выходе дымоходного канала. При этом исключается появление обратной тяги и дверцу камеры газификации можно без последствий открывать даже в процессе горения.

Особое внимание нужно уделить температуре теплоносителя внутри рубашки. После выхода котла на режим она не должна быть меньше 60 °С для исключения образования конденсата

Эта задача решается путём установки узла автоматической рециркуляции, подмешивающей воду из подачи в обратку

Также требуется установка группы безопасности для закрытых отопительных систем и основного циркуляционного насоса. опубликовано econet.ru

Эта задача решается путём установки узла автоматической рециркуляции, подмешивающей воду из подачи в обратку. Также требуется установка группы безопасности для закрытых отопительных систем и основного циркуляционного насоса. опубликовано econet.ru

Достоинства и недостатки

Выделение газов при горении в условиях недостатка кислорода происходит очень активно. Потому для эффективной работы такого оборудования важна автоматика, которая будет управлять процессом: ограничивать подачу кислорода после того, как дрова разгорелись и регулировать процесс в обеих камерах. Вот в этом и состоит основной недостаток кола: для работы ему нужно гарантированное питание (чтобы автоматика работала).

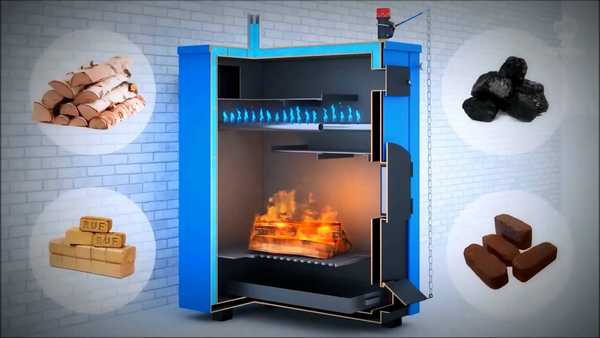

Пиролизные котлы на древесине могут также сжигать брикеты

Есть еще один положительный момент: пиролизные газы при горении взаимодействуют с углеродом. В результате этих реакций на выходе из котла, дым состоит в основном из углекислого газа и паров воды с небольшим количеством других примесей. Если используют дрова, выбросов СО в атмосферу в три раза меньше, чем при использовании традиционной технологии. При работе на угле ситуация еще более радужная — там сокращение выбросов раз в пять.

Дожиг газов и содержащихся в нем микрочастиц, хорош еще тем, что на стенках дымохода практически нечему откладываться: сажи образуется мало. И еще один бонус: остается мало золы. Мало золы и сажи – реже требуется чистка. Это тоже приятно.

Котлы прямого горения имеют КПД порядка 60-65%. Пиролизные – 80-90%. Это ощутимая разница.

Но преимущества еще не закончились. Регулировать мощность обычного котла можно достаточно условно. Все возможности – открыть/закрыть дверцы, поддувала и заслонки. Причем делать это нужно руками и полагаться на опыт и интуицию. Пиролизный процесс можно регулировать в широком диапазоне: можно оставить 30% мощности, а можно «разогнать» на все 100%.  И регулирует процесс автоматика, которая ориентируется на заданные параметры. Результат: экономия топлива 40%.

Камера загрузки топлива может быть расположена над камерой дожига, под ней или впереди

Конструктивно колы могут быть выполнены по-разному: в каких-то моделях камера дожига располагается под первичной, в каких-то – сверху. Есть модели, в которых она находится за первичной топкой. В некоторых агрегатах воздух подается не снизу дров через колосниковую решетку, а «вдувается» сверху, замедляя процесс горения. Все это разновидности одной и той же технологии. Но они также имеют свои плюсы и минусы. Рассмотрим некоторые из них подробнее.

Пиролизный котёл длительного горения Blago

Изготовление котла

Пиролизный котёл изготавливается в такой последовательности:

1. Если для изготовления прибора будет использоваться газовый баллон, бывший в употреблении, то необходимо стравить остатки газа, открутить болты, которые удерживают горловину баллона, и слить газолин. После этого газовый баллон необходимо заполнить водой и выдержать несколько дней.
2. Затем болгаркой баллон распиливается поперёк немного выше сварочного шва. Таким образом, получится идеально ровный металлический цилиндр длиной более 130 см. Внутри этого цилиндра будет происходить пиролизное горение древесины, но тепло выделяемое во время этого процесса должно быть передано теплоносителю. Теплоноситель будет находиться в рубашке, которая будет “одета” на цилиндрическую камеру сгорания.
3. Для изготовления рубашки необходимо вырезать из листовой стали 6 пластин: 2 прямоугольные пластины размером 60 * 60 см, и 4 пластины 120 * 60 см. В пластинах размером 60 * 60 см следует вырезать круглые отверстия ровно посередине квадрата. Диаметр этих отверстий должен равняться внешнему диаметру цилиндра, изготовленного из газового баллона.
4. Чтобы отверстия идеально подходили для размещения в них пропанового баллона, следует установить на пластину обрезанную крайнюю часть баллона ровно посередине и обвести её маркером. Затем, уже по намеченному рисунку, вырезать отверстие с помощью газового резака.
5. Когда изготовление отверстий в нижней и верхней грани будет закончено, из всех приготовленных ранее пластин сваривается ёмкость высотой 120 см и шириной 60 см. Грани с прорезями будут располагаться соответственно в верхней и нижней части резервуара.
6. Когда рубашка для баллона будет готова, его помещают внутрь прямоугольного резервуара таким образом, чтобы был отступ от плоскости рубашки сверху около 5 см.
7. Затем цилиндр тщательно приваривается к плоскости рубашки. К водяной рубашке привариваются два патрубка.
8. Один в нижней части резервуара, он будет использоваться для входа охлаждённого теплоносителя, другой в верхней части рубашки, через него будет осуществляться забор нагретой жидкости. Оба патрубка имеют диаметр трубы 28 мм.
9. Когда водяная рубашка будет полностью изготовлена, из металлического “блина”, который образовался при вырезании отверстий для баллона, изготавливается разграничительная пластина. Эта пластина позволит оградить горящий пиролизный газ от топлива, расположенного внутри топочной цилиндрической камеры. С одной стороны к “блину” приваривается уголок 50*50 мм.
10. Уголок необходимо установить крест накрест. Таким образом, будет поддерживаться постоянный зазор между заградительной перегородкой и тлеющим топливом.
11. Из верхней части баллона, которая была отпилена, изготавливается крышка, для загрузки топлива внутрь пиролизного котла, а также для отвода продуктов горения древесины в специально смонтированный для такой печи дымоход.
12. Для того чтобы крышка закрывала топочный цилиндр сверху достаточно плотно необходимо к отпиленной крышке по окружности приварить полосу металла толщиной 1 мм и шириной 50 мм. В верхней части крышки делается отверстие с помощью резака и приваривается отрезок трубы диаметром 112 мм и длиной 0,5 метров.
13. В нижней части баллона делается отверстие под размер дверцы зольника, которая затем приваривается электросваркой. Дверца должна иметь в своей конструкции надёжное запорное устройство, исключающее самопроизвольное открытие во время работы отопительного прибора.
14. Для регулировки интенсивности горения топлива рядом с дверцей зольника приваривается патрубок диаметром 28 мм, на котором нарезается резьба и устанавливается водопроводный кран с червячным запорным механизмом. Таким образом, можно будет полностью перекрыть поступление воздуха в камеру сгорания, что приведёт к уменьшению интенсивности горения дров, и этот процесс будет продолжаться не менее 8 часов.

Рекомендации по выбору твердотопливного котла

Приобретение и установка твердотопливного пиролизного котла отопления имеет смысл лишь в том случае, если у потребителя есть возможность постоянно закупать сухие дрова, или заготовлять их с соблюдением всех необходимых условий. В противном случае лучше не рисковать, отдав предпочтение современному высокотехнологичному котлу, топка которого комбинирует высокоэффективное пиролизное и традиционное сжигание: соотношения этих процессов – 4/1. Данное оборудование способно работать не только на дровах, но и на отходах древесного производства, торфе, угле и т.п. влажностью не более 50%.

Устройство и работа пиролизного котла

Топка пиролизного котла разделена на два отделения. В первой сгорают дрова, а во второй производится вторичное сгорание смеси пиролизных газов и воздуха. Отделяет первую камеру от второй колосниковая решетка, на которую и укладывают топливо.

Воздух обычно нагнетается принудительно с помощью небольшого вентилятора. Хотя в небольших моделях иногда для создания тяги используют дымосос.

На этой схеме представлено устройство пиролизного котла нижнего горения. Дрова медленно сгорают при малом количестве кислорода и выделяют горючий газ (+)

Наличие принудительной вентиляции можно считать основным отличием пиролизного котла от классической твердотопливной модели. Корпус устройства состоит из двух частей, вставленных друг в друга. Пространство между стенками заполняют теплоносителем, роль которого традиционно выполняет вода.

Сначала в первое отделение топки пиролизного котла загружают топливо, затем включают вентилятор и поджигают топливо. Образующиеся в результате горючие газы перемещаются во второе отделение, смешиваются с воздухом и сгорают.

Температура горения может достигать 1200°С. Вода, находящаяся в наружном теплообменнике, нагревается и циркулирует по системе отопления дома. Остатки продуктов сгорания удаляются через дымоход.

В упрек устройствам, в работе которых используется пиролизный принцип горения, можно поставить относительно высокую цену. Обычный твердотопливный котел стоит значительно меньше. Но в котлах длительного горения дрова сгорают практически полностью, чего о классическом котле не скажешь.

К дровам для пиролизного котла предъявляют определенные требования по размерам и влажности. Подробную информацию можно найти в инструкции изготовителя

Выбирая пиролизный котел, следует помнить, что недорогие модели малой мощности обычно рассчитаны только под дрова. Дорогие модификации способны работать на разных видах топлива.

Причем загружать топливо в устройство придется по максимуму, снижение нагрузки приводит к повышенному образованию золы и сажи, а также негативно сказывается на работе агрегата в целом.

Пиролизный котел на дровах (газогенераторные котлы)

Приглашаем купить Пиролизные котлы у нас в «Дом котлов» в Минске по ул. Гамарника, 30.

Пиролизный котел, он же газогенераторный – котел на дровах, один из видов твердотопливных котлов (котел на твердом топливе), относится к котлам длительного горения.

Пиролизный котёл на дровах – это котел, где помимо самого древесного топлива сгорает и газ, выделяемый древесиной при сжигании. Древесный газ, возникающий благодаря высокой температуре в бункере топлива, проходит через специальную форсунку и горит очень чистым пламенем желтого или даже почти белого цвета. За счет этого КПД котла может достигать и 85% и 95% – а это очень экономичное отопление дома. Котел пиролизного типа позволяет регулировать мощность котла автоматически. Сокращается объем золы, дымоход требует очистки намного реже

И что важно пополнение бункера дровами происходит не каждые 2-3-4 часа, а реже — до 12 часов горения на одной загрузке, поэтому пиролизный котел и относится к котлам длительного горения и

сокращает ваше время на отопление дома.

Сегодня, в дни кризиса и экономии, самым востребованным в элит-классе для понимающих и ценящих качество, комфорт и … экономию, стал котёл из стали … звучит-то как «из стали» … пиролизный котел на твердом топливе Atmos DC 18 S. И в этом нет ничего удивительного — оптимальная и регулируемая мощность, наивысочайший КПД в классе котлов на твёрдом топливе и соответственно экономичность, многолетний срок использования котла, да и периодичность закладки дров даёт комфорт обеспеченным хозяевам элитных частных домов — кому же нравиться подносить дрова к котлу каждый час. Отопление частного дома, сам процесс, как и дом, должно быть комфортным, а не отнимать время.

Купить котел у нас можно в рассрочку. Мы же по вашему заказу и проведем его установку. Кстати, а можно ли сжигать в котлах на твердом топливе древесные отходы, почему при низком КПД выбирают котлы длительного горения …

Таким образом, пиролизный котел – это котел на твердом топливе, это котел на дровах и это котлы длительного горения, также имет название котёл газогенераторый. Купить отопительный котел в минске на Гамарника 30, не дорого.

Отопление дома может быть комфортнее, отопление частного дома не должно превращать хозяина дома в слугу котла – купить котёл современный и надёжный и, извините, навек обеспечить себе комфорт, разве это того не стоит? Отопление дома и одновременно комфорт обслуживания обеспечат котлы длительного горения и это в первую очередь пиролизные котлы на дровах.

Пиролизный котел на дровах – это высоко технологичный котёл, в котором сгорают дрова и выделяемый горящей древесиной газ, это делает котёл высоко экономичным и котлом длительного горения, поэтому его называют газогенераторный котел на дровах. Это современный и надёжный котёл, перефразируем, длительного использования.

Отопление дома пиролизными котлами – это экономичность и надёжность, современно и долговечно. Отопление частного дома, тем более элитного дома, с использованием пиролизных котлов на дровах длительного горения становится комфортным и не тратит излишне ваше время.

самый лучший пиролизный котел, пиролизный котел цена с хорошей скидкой

Практика, теория и цены см. в разделе Монтаж отопления, обвязка котла, установка отопительного оборудования

Кому доверить монтаж всего купленного?

Доверить отопление дома Вы можете нам – у нас есть опыт и рекомендации наших клиентов. Мы установим уже приобретённое Вами отопительное оборудование по Минску, району, области и всей Республике. Мы предложим Вам лучшие варианты котлов и оборудования за лучшую цену – если Вы ещё выбираете.

ЗАДУМАЛИСЬ о ВЫБОРЕ

КОНСУЛЬТАЦИОННЫЙ ЦЕНТР

Мы поможем с выбором эффективной и оптимальной системы отопления, с её проектированием, экономной комплектацией и надёжным монтажом.

Использование котлов в быту

В результате знакомства с агрегатами пиролизного типа, было уже сказано о том, где и как может использоваться оборудование этого вида. Идеальным местом для твердотопливного прибора станет деревообрабатывающее производство, мебельные и целлюлозно-бумажные предприятия. Одним словом объекты, где постоянно, в огромных количествах имеются отходы промышленной древесины.

Если возникло желание оборудовать домашнее автономное отопление на базе пиролизного котла, вам следует подумать о дровяном складе. Одновременно с этим придется все дрова предварительно подвергать дополнительной сушке. Решить задачу быстрее и проще поможет пеллетный котел.

Отопительное оборудование этого типа аналогично по конструкции и устройству пиролизным агрегатам длительного горения. Единственное отличие, в качестве топлива используется горючие гранулы или пеллеты, продукты вторичной обработки древесных и органических отходов производства.

Практически все модели оснащены приспособление автоматизированной подачи, что значительно облегчает процесс загрузки топочной камеры. Компактные размеры, которые имеют пеллетные аппараты, позволяют их легко устанавливать в частных домах.

Грамотное подключение, заготовка топлива и соблюдение эксплуатационных требований, делают твердотопливные газогенераторы эффективным и удобным источником тепла.

Особенности Blago (Благо)

Эти котлы разработаны инженером Юрием Благодаровым. Главное их достоинство – есть энергонезависимые модели. В них искусственное нагнетание воздуха не используется, котел работает на естественной тяге.

Продуманное расположение топливных бункеров, камеры дожига и использование катализатора (банный камень) позволило разлагать не только простые углероды, но и сложные. За счет этого количество видов топлива значительно расширилось, а также увеличилась эффективность его перегонки.

Еще одна отличительная черта этих котлов – возможность использования сырых дров без потери мощности. Котлы Благо» промышленных мощностей могут работать на дровах с 55% влажностью, агрегаты малой мощности успешно справляются с 35% влажностью.

Конструкция  постоянно усовершенствуется. В последнее время запущено производство оборудования по сжиганию изношенных шин, есть специализированное оборудование, работающее на угле.

Обычные же пиролизные котлы длительного горения «Благо» используют дрова, опилки, щепу, обрезки и их смесь с угольной крошкой. При использовании дров их, в принципе, можно не колоть  — горят неплохо и целые небольшие чурбаки.

В результате котлы действительно всеядны: работает на старых покрышках, резине, коже, полиэтилене, не говоря уже о традиционных видах твердого топлива.

Большие пиролизные котлы «Благо» имеют несколько топливных камер (как минимум две). При необходимости (небольшие морозы  на улице) закладывать топливо можно только в одну. КПД (81-92%) котла от этого не изменяется, ниже становится только мощность. Например, котел мощностью 50к Вт можно использовать на 12 кВт. При этом на период разгона системы выдавать он будет 25 кВт, а остальное время  — 12-15 кВт. Есть небольшие модели (от 15 кВт) с одной камерой загрузки топлива.

Выпускаются пиролизные котлы длительного горения Blago мощностью от 12 кВт до 58 кВт. Более мощные установки выполняются под заказ с согласованием входных и выходных параметров. Для агрегатов от 1 Мвт может быть разработана автоматическая линия подачи топлива (это данные из сообщения автора проекта).

Что кроме «всеядности» гарантирует производитель? Во-первых, меньшее количество требуемого топлива  — его нужно на 20-30% по сравнению с другими котлами того же принципа действия. Во-вторых, длительное горение – закладка топлива происходит раз в 12-18 часов. В-третьих, высокая безопасность: совмещена загрузочная дверца и топочная задвижка, что предотвращает случайное воспламенение во время загрузки топлива, предусмотрена автоматическая корректировка заглушки для предотвращения выхода газов при нарушении правил установки. В-четвертых,  легкость использования: автоматизированный контроль, отсутствие дыма при загрузке топлива, автоматическая чистка топливных каналов.

Теперь о  недостатках, на которые указывают на форумах:

Оборудование дорогое.

Да, недешево. Но всем желающим продают пакет документации для самостоятельного изготовления.

Модель	Мощность	Площадь	Максимальный объем  системы	Габариты, мм	Топливо	Теплоноситель	Цена
BLAGO-TТ 15	15 кВт	150 м2	0,83 м3	1200*530*970	Дрова, древесные отходы	Вода, незамерзающая жидкость для отопительных систем	48 т.р.
BLAGO-TТ 20	20 кВт	200 м2	0,60 м3	1200*530*1140	Дрова, древесные отходы	Вода, незамерзающая жидкость для отопительных систем	60 т.р.
BLAGO-TТ 20	25 кВт	250 м2	0,75 м3	1540*725*950	Дрова, древесные отходы	Вода, незамерзающая жидкость для отопительных систем	75 т.р.
BLAGO-TТ 30	30 кВт	300 м2	0,84 м3	1540*725*110	Дрова, древесные отходы	Вода, незамерзающая жидкость для отопительных систем	90 т.р.
BLAGO-T2 Т-BH-40	40 кВт	400 м2	120 л	2300*1100*1100	Дрова, древесные отходы	Вода, незамерзающая жидкость для отопительных систем	120 т.р.
BLAGO-T2 Т-BH-50	50 кВт	500 м2	168 л	2300*1100*1300	Дрова, древесные отходы	Вода, незамерзающая жидкость для отопительных систем	150т.р.
BLAGO-T2Т-BС-40(встроенный теплообменник)	40 кВт	400 м2		1805*1100*1100	Дрова, древесные отходы	Вода, незамерзающая жидкость для отопительных систем	120т.р.
BLAGO-T2Т-BС-48(встроенный теплообменник)	48 кВт	480 м2		1805*1100*1300	Дрова, древесные отходы	Вода, незамерзающая жидкость для отопительных систем	144т.р.

• Как недостаток указывают быстрое остывание котла при поздней закладке топлива.
• Котел тяжело выходит на пиролиз.

Но два последних недостатка – результат малого опыта работы с этим котлом и неправильное положение при растопке зольника. Некоторым потребителям не нравится избыточное выведение стенок теплообменника, что затрудняет закладку топлива (модели ТТС иТТУ).

Преимущества и недостатки котлов на пиролизном газе

Пиролизные котлы длительного горения с водяным контуром ценят за их преимущества перед печами с прямым горением. Можно перечислить некоторые из них:

полное сгорание топлива без накопления сажи. Кроме экономии дров это свойство несет гораздо большую пользу. Полное сгорание означает, что в качестве отходов выделяется лишь углекислота и обыкновенная вода. Ни то, ни другое не представляет большого вреда для людей и природы в целом. Этого нельзя сказать о частичном сгорании дров. Вредные токсичные вещества, образующиеся при неполном распаде органики, попадают в атмосферу, вызывая нежелательные последствия, не говоря уже о зловонном едком дыме;

Для увеличения эффективности пиролизного котла используйте только сухие дрова.

• благодаря полному сгоранию, в газогенераторах можно использовать любое органическое твердое топливо. По сути им может быть любая органика, способная к активной реакции окисления, то есть горению. Такие котлы можно устанавливать на швейных и кожевенных фабриках, на предприятиях деревопереработки, сельхозпредприятиях. Этим полностью решается проблема утилизации отходов;
• высокая экономия средств на топливо, так как пиролизные котлы длительного горения с водяным контуромимеют такое названия по причине того, что от одной дровяной закладки рабочий процесс может продолжаться не менее 12 часов. Простая печь или котел, максимум способны гореть 4 часа;

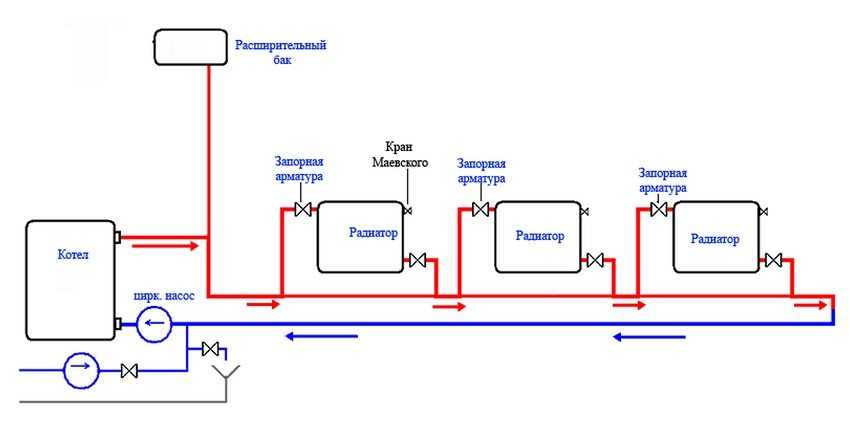

Схема подключения твердотопливного котла к системе отопления дома.

полностью решен вопрос регулировки процесса горения и нагревания теплоносителя. По причине того, что в рабочей камере сгорает газообразное топливо, его поток легко регулируется, так же, как и интенсивность горения. Это позволяет полностью автоматизировать работу котла, не хуже, чем электрического или газового.

Есть у пиролизных котлов длительного горения и недостатки, о которых следует осведомиться, при приобретении этой техники:

стоимость газогенераторов намного выше, чем у других видов теплотехники. Однако это со временем окупается, благодаря экономии топлива;

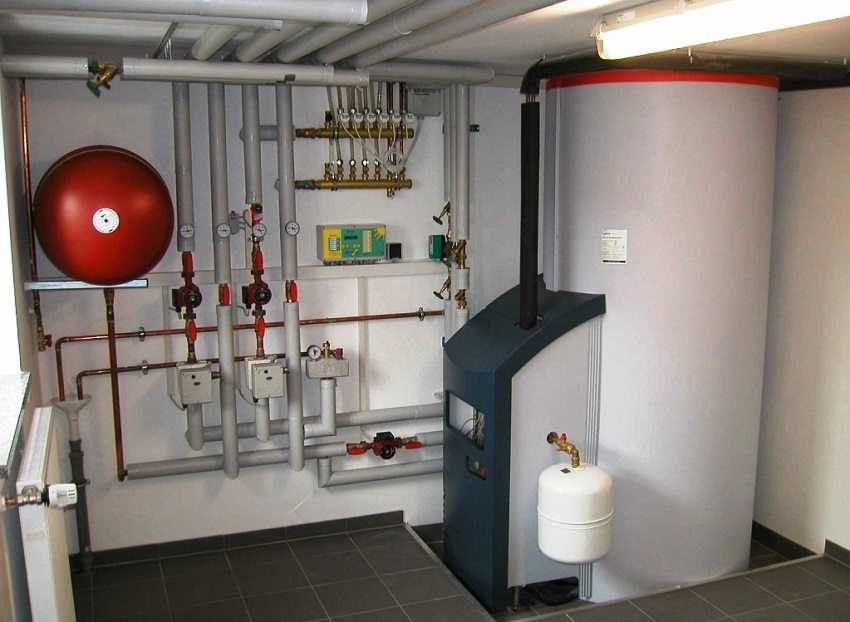

Автоматизированная котельная в современном частном доме.

• топливо должна быть идеально сухим. Уже 20%-я влажность является серьезным препятствием для горения. Котел просто престанет работать после ограничения доступа воздуха;
• в связи с тем, что в конструкции практически всех моделей предусмотрено использование вентиляторов для нагнетания воздуха, то для их работы требуется наличие электроэнергии, что не позволяет использовать эту технику на дачах, не имеющих электроснабжения.

На заметку! Отзывы владельцев пиролизных котлов длительного горения говорят о том, что иногда они останавливаются из-за того, что вода из обратной трубы системы попадает в контур котла сильно остывшей. Чтобы этого избежать, надо впаять в систему обходной контур из трубы подачи. Здесь используется обычный трехходовой клапан. Тогда горячая вода смешается с охлажденной, котел не будет отключаться.

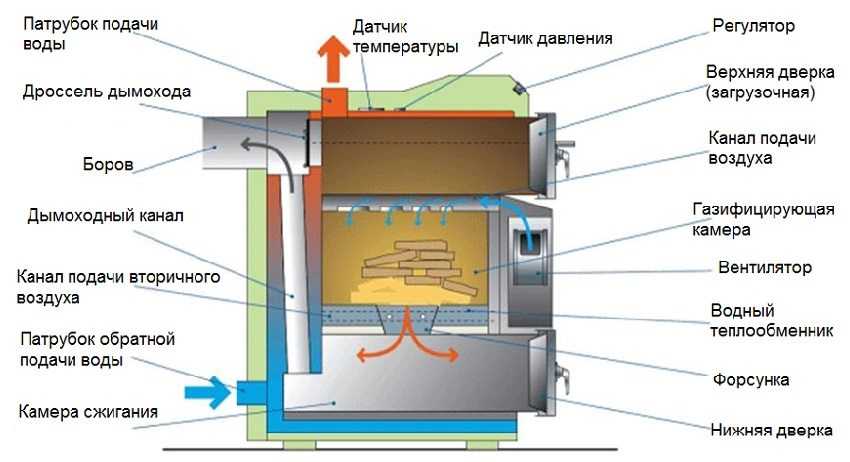

Схематическое изображение пиролизного котла с водяным контуром.
