Типы газовых горелок для котлов — характеристики и критерии выбора

Преимущества

Газовая печь, используемая для обогрева загородного дома или дачи, — эффективная отопительная система. Благодаря особенностям применяемого топливного материала и нюансам функционирования, они приобрели широкую популярность. К их несомненным достоинствам относят следующие:

  • долговечность, надежность (по сути, ломаться в таком отопительном приборе нечему, гарантийный срок их эксплуатации – 12 лет, но на самом деле прослужит газовая печь гораздо дольше);
  • экологическая безопасность (приборы, использующие для отопления газ, не навредят человеку и окружающей среде, в отличие от котлов, работающих на твердом топливе, они не выделяют в процессе работы токсины, могут применяться в любое время суток и года);
  • КПД на высоком уровне;
  • эргономичность (расход газа составляет 133 г/ч, в местностях с проведенным магистральным газом это значение еще ниже);
  • экономия места (в отличие от дров, газ не нуждается в отдельном помещении для хранения, его не требуется доставлять, можно заправить баллон на любой автозаправке);
  • простота эксплуатации (печи подключаются к магистральному трубопроводу или к обычному газовому баллону и обеспечивают комфортные условия для проживания).

Как исключить возможность взрыва

В случае использования газообразного топлива важно не допускать попадания газов через систему клапанов в неработающую камеру сгорания (разумеется, при отсутствии горения). Поэтому клапаны подачи газа как на пилотную (растопочную), так и на основную горелку выполняют сдвоенными, а между ними устанавливают клапан для выхлопа в атмосферу

При таком решении возможная утечка газа через первый клапан будет уходить в окружающую среду, а не в топочную камеру. И даже при наличии данной схемы перед пуском установки требуется тщательная вентиляция камеры горения и газоходов.

При использовании жидкого топлива опасная ситуация возникает по-другому. Если солярка или мазут попадают в топку неработающего котла, их нельзя удалить обычной вентиляцией. Жидкое топливо после остановки котла продолжает испаряться, образуя смесь, которая может воспламениться при относительно умеренных температурах.

При плохой работе форсунки даже наличие фотоэлемента, контролирующего состояние факела, не спасает от попадания жидкого топлива на под топочной камеры: из-за грубого распыливания (например, при низком давлении) капельки мазута падают на стенки и затем скапливаются в нижней части камеры сгорания. При этом фотоэлемент фиксирует наличие факела и не сигнализирует о возможных неприятностях.

Итак, для исключения взрыва необходимо, чтобы все топливо, поступающее в топку, обязательно сгорало. А добиться этого можно только при правильном выборе горелки, соответствующей подготовке топлива и исправном состоянии всей горелочной установки.

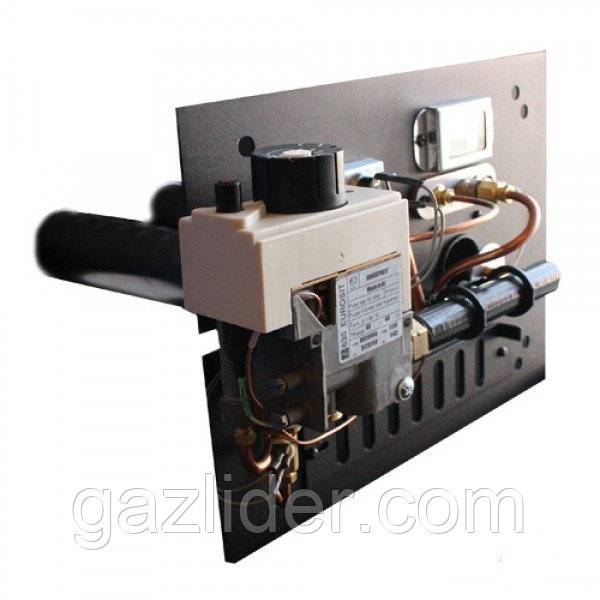

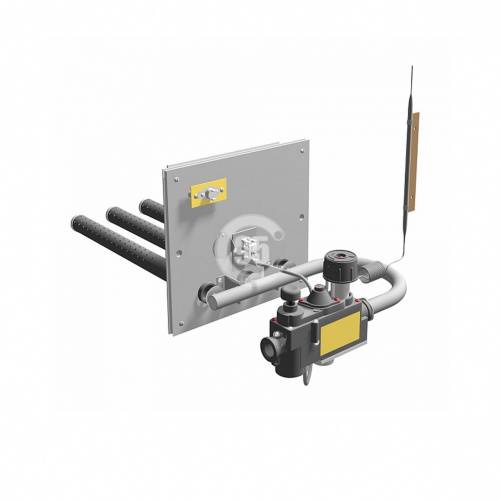

Что представляет собой газовая горелка

Газовая горелка – это один из важнейших узлов любого котла. Она отвечает за создание устойчивого пламени. Именно здесь происходит сжигание подающегося топлива. Полученное тепло поднимается вверх, к теплообменнику, где практически полностью переходит в теплоноситель. Продукты сгорания вместе с остатками тепла тем или иным образом удаляются в атмосферу.

Устройство газовой горелки для котла предельно простое – оно включает в себя несколько основных узлов:

Низкое выделение окислов азота и угарных газов при горении делает котел почти безупречным в экологическом отношении.

  • Форсунку – отсюда выбрасывается газ;
  • Систему розжига – обеспечивает поджигание газа;
  • Систему автоматики – контролирует температуру;
  • Датчик наличия пламени – контролирует наличие огня.

Упрощенно говоря, все выглядит именно так. А чем отличаются друг от друга те или иные виды газовых горелок в различных моделях котлов, вы узнаете чуть позже.

Современная газовая горелка для котла отопления – это устройство, к которому предъявляются определенные требования. В первую очередь важна бесшумность работы. Сразу вспоминаются некоторые модели советских проточных водонагревателей, где пламя шумело с силой урагана

Современные образцы горят сравнительно тихо (также уделяется внимание тихому розжигу, без хлопков и взрывов). Дополнительное влияние на уровень шума оказывает конструкция камер сгорания. Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века)

Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит

Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века). Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит.

То же самое касается дешевых котлов российского производства – в них нередко устанавливаются недолговечные горелки.

Полное сгорание газа – еще одно важное требование. Горелка для газового котла должна сжигать топливо полностью, с минимальным выделением угарного газа и прочих сопутствующих компонентов. Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы

Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой. Что касается принципа работы газовой горелки, то он прост:

Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы. Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой. Что касается принципа работы газовой горелки, то он прост:

В горелке сжигаемый газ соединяется с воздухом. При высокой температуре происходит химическая реакция с образованием углекислого газа и воды.

  • Котел фиксирует несоответствие температуры в отопительном контуре с заданными пользователями параметрами;
  • Открывается газовый клапан, в горелку начинает поступать газ;
  • В это же время срабатывает система розжига;
  • Газ поджигается, образуется пламя.

В это же самое время начинает работает контроль наличия пламени – если огонь вдруг потухнет, автоматика перекроет подачу голубого топлива. Как только температура в системе отопления достигнет заданного предела, подача газа будет перекрыта.

Реализация контроля наличия пламени реализуется в газовых горелках по-разному. Где-то стоит простой термоэлемент, а продвинутые котлы с автоматикой на базе электроники наделяются системами ионизационного контроля.

Меры предосторожности

Обращаться с устройством следует очень аккуратно. Если домашний мастер использует этот прибор во время ремонта машины, рядом ни в коем случае не должно находиться легко воспламеняющихся жидкостей: бензина, керосина, солярки, дизеля и других видов жидкого топлива. Если пренебрегать техникой безопасности, может произойти взрыв. Несмотря на то что горелка имеет небольшие размеры и вмещает совсем немного газа, любой газ — это прежде всего взрывоопасное вещество.

Выключать горелку нужно сразу же после того, как работа по пайке или приготовлению еды закончена. Ни в коем случае нельзя использовать портативные газовые горелки на уроках химии или физики для демонстрации опытов с газами. Все работы нужно выполнять в отсутствие детей, а горелку следует держать в месте, недоступном для детей и подростков.

Если пламя горелки начинает гореть тускло, слабо, неровно, вероятнее всего, начинает заканчиваться газ. Однако, причина может быть и в неисправности или в заводском браке. Ни в коем случае нельзя разбирать газовую горелку самостоятельно. В случае проблем с эксплуатацией следует обратиться в магазин, где была сделана покупка, или в сервисный центр (контакты сервисных центров обычно указываются в гарантийном талоне).

Если пользователь заправляет горелку самостоятельно, для заправки нужно использовать только тот газ, который указан в инструкции по эксплуатации.

Использование другого газа может привести ко взрыву или к поломке оборудования. Хранить баллоны с газом, предназначенным для заправки, следует вдали от легко воспламеняющихся жидкостей.

Если соблюдать эти нехитрые правила техники безопасности, портативная горелка будет долго служить верой и правдой без неприятных происшествий.

Классификация атмосферных горелок

Длительное время на рынке царствовали очень простые котлы, лишенные сложной электроники и продвинутой автоматики. Они нуждались в полноценных дымоходах и должны были ставиться в помещениях с прекрасной вентиляцией. В продаже сейчас присутствуют агрегаты, которые могут использоваться фактически в самых разных условиях. Одинаково с ними реализовываются и классические модели. Они все отличаются конструкцией атмосферных горелок.

Атмосферные атмосферные горелки

Использование атмосферных горелок атмосферного типа существенно облегчает конструкцию оборудования для отопления. Они работают за счёт естественного притока кислорода, а для убирания продуктов горения применяются полноценные дымовые трубы. Так как кислород забирается из помещения, то в нем должна быть хорошая система вентиляции. Необходимо рассмотреть главные положительные качества дымоходных котлов:

  • Конструкционная простота – оказывает прямое воздействие на цену оборудования;
  • Небольшой уровень шума – тут отсутствуют добавочные вентиляторы, гудит только пламя;
  • Более большая надежность – тут срабатывает вполне ясная закономерность, что оборудование с минимумом деталей ломается намного меньше и реже;
  • Энергетическая независимость – вследствии этого оборудование будет работать в зданиях, в которых отсутствует электрификация.

Есть и определенные минусы:

  • Не самый большой коэффициэнт полезного действия – с таким недостатком необходимо примиряться. Намного улучшенные газовые водогреи с закрытыми горелками более экономны и продуктивны;
  • Необходимость в наличии настоящего дымоотвода, выходящего на крышу – в строящихся домах это лишние траты;
  • Установка котла с атмосферной атмосферной горелкой должна выполняться в специально отведеном помещении, в которых есть система вентиляции и окно – порой следовать данным требованиям проблематично.

Стоит также выделить возможность неполного сгорания газового топлива.

«Бездымоходные» горелки

Мы близко подошли к самому современному теплообменному оборудованию, оснащаемому атмосферными горелками закрытого типа. Подобные котлы нередко называют «бездымоходными». Они оборудуются миниатюрными дымоотводами, нередко выходящими прямо за противоположную стенку. Это весьма удобно, тем более, когда строение расположено на строительном этапе – не надо мучиться с обустраиванием дымоотвода и каналов для вентиляции.

Котел отопления с закрытой топкой – это агрегат для отопления, в котором атмосферная горелка заключена в специализированную камеру. Кислород сюда поступает снаружи, через специализированный дымоход коаксиального типа. Через него же убираются газообразные, жидкие и твердые вещества. Управляет всеми потоками мощный вентилятор с автоматично регулируемыми оборотами. Если появится желание, «бездымоходный» котел можно установить в полностью герметичном помещении, лишенном вентиляции и окон.

Положительные качества котлов работающих на газу с закрытыми горелками:

  • Возможность монтажа в самых разных помещениях – на кухнях, в подвалах, в ванной комнате (хоть в спальной комнате);
  • Очень высокая безопасность – газ горит в изолированной камере. Если даже он потухнет, а автоматика на это не прореагирует, газовоздушная смесь будет удалена за пределы дома или квартиры;
  • Очень высокий КПД – газовые водогреи с закрытыми горелками на самом деле очень продуктивны, но это можно отнести далеко не ко всем моделям;
  • Намного эффективное управление температурой – для этого тут используется система регулировки скорости вращения вала вентилятора;
  • Высокая чистота в экологическом плане – горючее горит фактически полностью.

К несчастью, есть и недостатки:

За очень высокую безопасность и увелинный КПД понадобиться заплатить большим уровнем шума и возросшими счётами за обслуживание.

  • Очень высокая сложность – атмосферные горелки для отопительных котлов обладают более трудной конструкцией, что осложняет проведение работ по ремонту;
  • Чуть сниженная надежность – чем больше деталей, тем ниже безаварийность системы (довольно часто подводят очень доступные образцы и модели китайского производства);
  • Большая стоимость – для того чтобы приобрести «бездымоходный» котел, понадобится выложить большую сумму (они стоят на 10-15% дороже собственных атмосферных заменителей);
  • Высокий уровень шума – установленый в системе вентилятор издает гул (параметр шума зависит от определенной модели);
  • Отсутствие энергетические независимости – при отключении света оборудование остановит собственную работу. Проблема решается установкой источника бесперебойного питания.

Не обращая внимания на это, применение данных котлов для обогревания квартир и домов становится конкретной направленностью.

Двухконтурные газовые котлы

Двухконтурные газовые котлы Их структурное отличие — в наличии проточного водонагревателя. Таким образом, двухконтурный котёл может выполнять сразу две функции: снабжать дом теплом и обеспечивать его жильцов горячей водой.

Переключение между двумя режимами производится автоматически. То есть при включении крана с горячей водой котёл самостоятельно отключает режим отопления и переходит в функцию ГВС. После выключения крана происходит обратный процесс.

Естественно, потенциальных пользователей беспокоит вопрос: не снизится ли температура в доме за время пользования горячей водой? Но вода, которая используется в отопительной системе, остывает достаточно долго, поэтому температура просто не успеет заметно понизиться. Впрочем, если в доме проживает несколько человек, которые используют горячее водоснабжение часто, имеет смысл подумать о дополнительном приобретении бойлера.

Напольные и настенные двухконтурные котлы

Как и одноконтурные, двухконтурные котлы делятся на два типа по методу установки: напольные и настенные.

Двухконтурные котлы для напольного размещения занимают довольно большую площадь. Это единственный их минус. Зато они точно так же имеют теплообменник из чугуна, который гарантирует длительное использование котла.

Напольные котлы могут снабжать теплом и горячей водой большие по площади дома. Они рекомендованы как замена старым отопительным системам или для установки с нуля. Дополнительный плюс — независимость котла от электроснабжения. Если электричество будет отключено, на отоплении и ГВС это никоим образом не скажется;

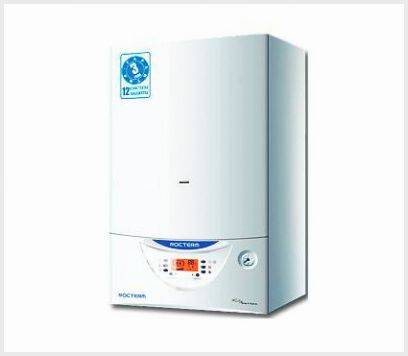

Бытовые настенные газовые котлы на сегодняшний день являются наиболее популярными из всего разнообразия отопительного оборудования. Причин этому множество. Главная — простота монтажа и размещения.

Настенный котёл двухконтурный можно размещать в помещениях малого метража. Многим моделям почти не требуется запас пространства по бокам. Кроме того, настенный котёл очень экономит топливо. Так как он одновременно обогревает дом и обеспечивает его горячей водой, лишнего расхода газа не происходит.

Также отмечается повышенная безопасность таких котлов. Большинство моделей изготавливается по строгим европейским требованиям качества. Таким образом, из всех возможных вариантов именно двухконтурный газовый котёл — оптимальный выбор, особенно для загородного дома или коттеджа с постоянно проживающими людьми.

Основные элементы автоматической системы управления

Приборы, включенные в электрическую цепь горелки для осуществления автоматической работы:

  1. Реле максимального и минимального давления газа имеет простую конструкцию, что сказывается на его длительном сроке эксплуатации. Его принцип действия состоит в том, что давление газа воздействует на мембрану, а в случае его отклонения от заданного значения происходит срабатывание, и регулирующий клапан производит необходимую регулировку. Реле минимального давления газа осуществляет защиту от падения давления газа до критического значения, а реле максимального давления осуществляет регулировку, не допуская превышения допустимого значения.
  2. Термостат является сигнализатором достижения предельных значений температуры. По его сигналу происходит изменение режимов горения.
  3. Контроллер горения – это элемент, объединяющий работу всей горелки в единый процесс. Работа горелки делится на несколько точек, которым соответствует определенное положение воздушной заслонки и регулирующего топливного клапана. При получении сигнала о низкой температуре происходит открытие соответствующих механизмов для увеличения мощности горения. Работа контроллера основывается на сигналах различных датчиков (давление, температура).
  4. Реле минимального и максимального давления теплоносителя осуществляют защиту системы отопления от чрезмерного падения и увеличения давления теплоносителя. Оба случая являются опасными для продолжения работы котла, поэтому при достижении критического значения (нижнего или верхнего) происходит отключение котла, то есть прекращается подача газа.
  5. Датчик заполнения котла нужен для осуществления защиты от включения горелки без наличия теплоносителя в котле.

Подключение датчиков зависит от марки котла, эту информацию можно найти в паспорте агрегата, а особенности подключения датчиков подробно расписаны в прилагаемых инструкциях.

Подключение и настройку системы автоматики должен контролировать специалист газовой службы. Пусконаладочные работы также проводятся в его присутствии с обязательным составлением акта о пригодности оборудования к безопасной эксплуатации.

Способы установки и подключения к отопительной системе

Особенности монтажа котла зависят от его строения. Под тяжелую технику требуется выделять отдельное помещение и обустраивать прочный фундамент.

С кранами на подаче и обратке

Основная опасность заключается в монтаже на участке отсекающего вентиля. Если после использования газового котла запустить твердотопливный, но забыть открыть клапан, это приведет к аварийной ситуации. При нагреве вода начнет увеличиваться в объемах, а закрытые краны не смогут пропустить ее, поэтому расширительный бак будет поврежден. В продвинутых моделях проблема исключается электроникой.

Схема подключения котла с кранами.

С краном только на обратной трубе

Чтобы избежать любых угроз, связанных с закрытым клапаном, можно отказаться от его использования. В таком случае запертый кран будет останавливать циркуляцию воды в неиспользуемой котельной установке. В свою очередь, отсутствие клапана на подающей трубе позволит избыточной жидкости вытекать из котла. Однако при таком монтаже отсутствует возможность разборки агрегата для обслуживания или ремонта.

С промежуточным теплообменником

Государственные органы не запрещают устанавливать такой элемент для объединения котлов в один комплекс. В этом случае вода, которая размещается в контуре обогрева, отделяется от теплоносителя в открытой части агрегата с расширительным резервуаром.

С дополнительным расширительным баком

Наиболее подходящая схема соединения — монтаж закрытого диафрагменного резервуара. Его можно купить отдельно (продвинутые котлы с навесной конфигурацией уже имеют бак).

Дополнительный расширительный бак можно купить отдельно.

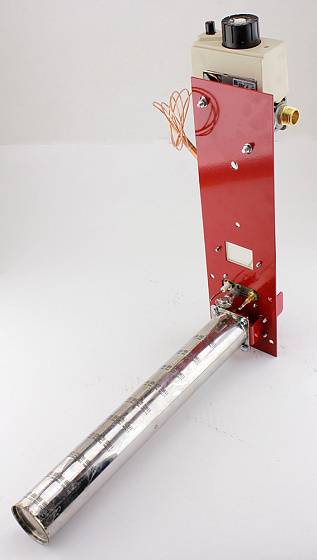

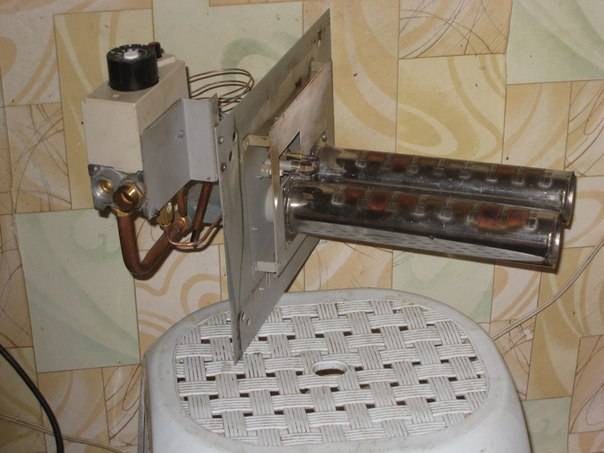

Атмосферные ГГ

Данные устройства используют, как правило, в напольных котлах небольшой мощности, способных обогреть частный дом площадью до 100 квадратных метров. Они входят в комплектацию газового котла, который еще на заводе настраивается на потребление природного газа. Если возникнет необходимость смены топлива, то такой котел переоборудуется другим типом горелки, причем делать это должен специалист.

Конструкция такой горелки представляет собой полую трубку с многочисленными отверстиями или несколько трубок, в которые под давлением поступает газ.

К достоинствам данных устройств можно отнести:

  • надежность и простоту
  • безопасность
  • бесшумность
  • компактность
  • малый вес

Касаясь плюсов таких агрегатов с данным видом горелки, можно сказать следующее:

  • есть возможность работы при низком давлении газа (до 15 мбар). Особенно актуально для стран бывшего СНГ;
  • высокая надёжность конструкционных элементов;
  • отсутствует необходимость дополнительного вентилятора или другого механизма для подачи воздуха (происходит естественная подача кислорода в котел);
  • широкий диапазон различных нагрузок. При изменении последних горелка работает стабильно;
  • высокий уровень бесшумной работы;
  • эргономичность эксплуатации за счёт простоты конструкции.

Предлагаем ознакомиться: Подогрев бассейна, Купить Газовый нагреватель для бассейнов «ВУЛКАН», подогрев воды, подогрев воды в бассейне, оборудование для бассейнов,

Недостатки данной разработки также очевидны:

  • так как котлы имеют открытую камеру сгорания, то потенциально присутствует угроза возникновения чрезвычайной ситуации;
  • схема воздухозабора предусматривает наличие определённых условий эксплуатации котла. Как правило, оборудуются котельные в соответствии с ТБ.

Как видите, с одной стороны обеспечивается комфортабельность и эргономичность, а с другой стороны снижается безопасность системы отопления. Обогрев помещения может достигать 200 квадратных метров. Имеются как одноконтурные, так и двухконтурные модели. Срок службы благодаря надёжной конструкции может длиться до пятидесяти лет.

Атмосферная газовая горелка стоит в котлах с открытой камерой сгорания. По типу работы очень похожи на простую газовую плиту: газ поступает в горелку и горит при смешивании с поступающим из комнаты воздухом.

Положительные черты атмосферной горелки, это простота конструкции и бесшумная работа. Недостатки, низкий КПД (до 90-93%) и разрежение воздуха в комнате. Именно по этому, такие котлы ставятся в специально оборудованных комнатах, топочных, которые оборудуются по специальным правилам.

По стандартам ЕС в магистралях должно быть стабильное давление газа не ниже 150 атмосфер. В России эти стандарты аналогичны, но могут падать в зимний период и подниматься весной. Такие перепады давления приводят к прогоранию горелки зимой, и прожигу теплообменника летом. Это значит, что в районах с нестабильным давлением газа лучше использовать надувные горелки, работа которых не зависит от давления газа.

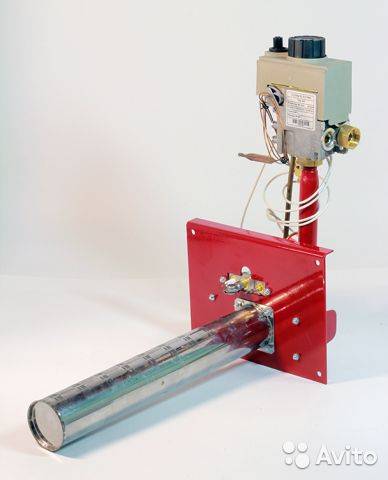

Атмосферная газопламенная горелка

Обычно такие газовые горелки для котлов задействуют в напольных версиях котлов. Мощь этих агрегатов невелика: отопительный потенциал позволяет отопить строение площадью до 100 кв.м. Другая разновидность атмосферных горелок (также называемых турбированными) приспособлена для газовых котлов, которые по умолчанию настраиваются на использование природного газа. В случаях смены горючего ставится другая версия ГГ. Данную работу стоит доверить специалисту.

В атмосферных версиях воздух направляется в зону соединения с газом естественным способом. Методы зажигания такой газовой смеси: пьезорозжиг или электроимпульс.

Конструкция данной горелки – полая трубка с множеством отверстий или сеть трубок, в которых движется газ под определённым давлением.

Турбированная горелка в газовые котлы, ее плюсы:

  • надёжная работа;
  • простота конструкции;
  • безопасность;
  • отсутствие шумов;
  • компактные параметры;
  • малая масса.
