GSM-модуль для котла - как выбрать и подключить

Как работает самодельная система управления котлом отопления

Перед запуском необходимо вставить вилку в розетку и дождаться пока загорится индикатор. Активизировать запуск при помощи специальной опции на смартфоне. После этого на сенсоре появится соответствующее изображение.

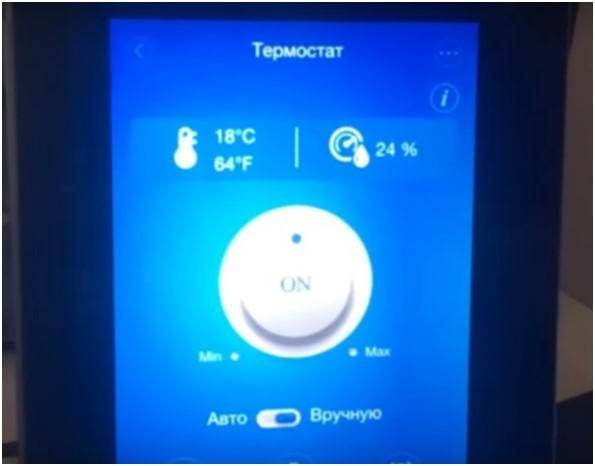

На мониторе отобразится зона контроля – температура в помещении, теплоносителя и влажность. В нижней части экрана можно активизировать автоматическое управление работой котла. Большая кнопка по центру предназначена для включения/выключения котла и регулировка мощности его работы. Если активизировать автоматический режим, тогда появится форма, куда необходимо внести желаемые параметры температуры помещения и теплоносителя. Нажать кнопку ОК и завершить настройку.

GSM контроллер ccu825 (сигнализация Radsel)

Помимо охраны, выполняет функцию передачи и регулирования температуры в помещении, включения электрооборудования, шлет смс о состоянии системы и в частности от датчика напряжения о наличии 220V. Самостоятельная установка не вызывает проблем.

Возможности контроллера подробнее:

Управление через Android и iOS приложение и ПК
Аналогово-дискретные входы можно использовать для разных датчиков (ток, напряжение, влажность, пожарка, освещенность…)
правление контроллером из внешних приложений
Для управления силовой нагрузкой есть два реле, к ним в связку идут 5 выходов «открытый коллектор».
Подключение датчиков дыма напрямую, со шлейфовым питанием
Прошивка через USB
Возможность подключения разных типов антенн
Отдельная батарея на часы реального времени (для контроля смс, приходящих невовремя) и встроенный литий-железо-фосфатный аккумулятор
Контроль лимита на сим-карте.

GSM контроллер ccu825 довольно интересное устройство, перечень возможностей далеко не полный. Например, при срабатывании датчика движения автоматически загорается свет, отправляется смс. Web-интерфейс несложный в настройке и информативный. С недавнего времени можно программировать алгоритм работы системы по своим правилам, если вы знакомы с основами программирования.

Большой плюс этого устройства в активном обсуждении в сети. На любой вопрос по работе, настройке, установке можно нагуглить схемку, форум, статью.

О предназначении GSM модулей

Из-за возросших требований к уровню комфорта и стремительного темпа жизни появилась необходимость в удаленном управлении разного рода устройствами в доме, к которым относятся котлы отопления. Невзирая на автоматическую работу современного отопительного оборудования и его способность поддерживать требуемую температуру без человеческого вмешательства, нестандартные ситуации все же иногда возникают.

Дистанционное управление котлом отопления

И экстренно корректировать работу прибора, быстро принимать решение нужно, если:

погодные условия резко изменились;
есть риск того, что отопительный контур будет заморожен;
есть перебои с подачей газа либо случилась его утечка;
теплоноситель протек;
отключилась подача электричества;
система теплого пола неправильно функционирует;
резко повысилось давление;
газовая горелка потухла;
отопительное оборудование перегрелось.

Как работает GSM модуль

Благодаря использованию модуля пользователь получает максимально полную информацию с наружных датчиков, подключенных к контроллеру с помощью портов. Есть несколько способов управления котлом, обмена данными и изменения температурного режима:

через СМС-сообщения;
через мобильное приложение;
голосовыми командами;
при помощи сайта производителя.

Для удобства пользователей модуль может «отчитываться по SMS» не только хозяину, но и другим членам семьи. Вы сможете подключить от 2 до 10 номеров, в зависимости от модели оборудования

Контролируя температуру в комнатах, GSM модуль также может быть дополнен и вспомогательными датчиками – к примеру, для сигнала о затоплении, воспламенении, проникновении посторонних и проч. Благодаря своевременным оповещениям на сотовый отреагировать можно максимально быстро. А это, в свою очередь, помогает сэкономить деньги, в особенности – в случае разморозки контура или срабатывании вспомогательных датчиков.

Пользователь GSM модуля удалённо контролирует систему отопления при помощи мобильной связи, устанавливая или меняя необходимые температурные показатели

Sapsan GSM PRO

В чем преимущества GSM-управления котлом

Выгоды от покупки модуля:

непрерывный автономный режим работы системы;
отсутствует потребность в постоянном присутствии дома;
стабильный и экономный тепловой режим;
исключается доступа случайных людей к системе управления;
мгновенное информирование о ситуации и текущих параметрах котла;
возможность прогнозировать ситуации на основе повседневного анализа работы системы.

В случаях отклонений и неполадок системы отопления, на телефон приходят sms-сообщения, а при утечке газа или отключении электроэнергии котёл автоматически выключается.

Варианты использования устройства

Дистанционное управление газовым котлом посредством телефона не только комфортно, но удобно и выгодно:

Например, отпадает необходимость поддерживать тепло в доме, когда там никого нет. Включить отопление можно по телефону из любого места и когда угодно. К вашему приезду дом уже будет прогрет.
В любой момент можно узнать, какая сейчас температура в доме. Отправили sms-запрос и сразу же получили ответ.
Предположим, ваш дом находится в посёлке, и вдруг там отключилась подача электричества. Вы мгновенно получаете от модуля сообщение о сложившейся ситуации. У вас есть возможность принять необходимые меры, чтобы избежать финансовых потерь и других неприятных последствий, которые могут быть вызваны остановкой котла.
Если зимой вам понадобилось на несколько недель оставить дом, устанавливаете нижний и верхний пределы температурного значения. Система будет постоянно следить за этим диапазоном, регулируя подачу тепла.

Программаторы и терморегуляторы – основные элементы управления отоплением

Программатор отопления

Для организации автономного теплоснабжения понадобятся электронные устройства. Они могут иметь пульт управления котлом отопления, возможность одновременного изменения паромеров в нескольких подключаемых компонентах.

Эти устройства называются программаторами или электронными терморегуляторами. Как и другие аналогичные приборы, они могут иметь управление отоплением по СМС или интернет. Но это лишь дополнительные функции. Для выбора оптимальной модели необходимо знать основные функциональные качества программатора:

Число подключаемых контуров. Может варьировать от 1-го до 12. Дополнительно устанавливается модуль для увеличения количества разъемов;
Режимы работы системы. В зависимости от настроек можно устанавливать управление радиаторами отопления в экономичном режиме, нормальном и комфортном;
Подключаемый модуль – управление отоплением по телефону. GSM станция передает требуемую информацию через СМС – температуру теплоносителя, оповещение об аварийном режиме и т.д.;
Наличие радиопередатчиков для создания беспроводных каналов связи между подключаемыми компонентами отопления.

Подключение программатора к котлу

Но помимо локальных устройств есть и зональные, устанавливаемые на конкретные компоненты – котлы, радиаторы. Осуществляя управление отоплением через интернет с помощью этих приборов, можно регулировать степень нагрева воды в системе, температурный режим в конкретной батарее. Зачастую такие устройства называют не программаторами, а электронными терморегуляторами.

Они отличаются более доступной стоимостью и простотой монтажа. Для терморегуляторов не нужен шкаф управления отоплением, что снижает трудоемкость обустройства. В некоторых случаях возможно подключение нескольких терморегуляторов к единому блоку управления.

Что нужно учитывать при составлении бюджета «умного» отопления? Помимо стоимости управляющего элемента нужно знать ориентировочную цену на расходные материалы – коммуникационные провода, щит управления отоплением. Последний необходим при установке системы из нескольких блоков – программатора, GSM модуля, расширительных планок для дополнительных контакторов.

Модель	Назначение	Стоимость, руб.
Computherm Q3	Проводной терморегулятор	1625
Computherm Q3 RF	Беспроводной терморегулятор	3367
PROTHERM Kromschroder E8.4401	Программатор. Управление 4-мя котлами, ГВС, 15 контурами отопления	34533
Щит управления отоплением	УЗО, блоки контроля котла, подключение к датчикам температуры	От 7000

Также важно учитывать месторасположение – ящик управления отоплением должен быть установлен в доступном месте. Не рекомендуется его монтаж в котельной, хотя по трудоемкости это самый простой вариант

Лучше всего выполнить монтаж в жилой комнате. Тогда будет возможность намного чаще контролировать и изменять параметры системы.

Что собой представляют GSM-модули для котлов отопления

GSM-модуль – это небольшой прибор (контроллер), по сути представляющий альтернативу органам управления и автоматике котла. Он принимает сигнал по сотовой связи и передает команду котлу или же в обратную сторону: информирует о состоянии и параметрах работы котла и системы отопления в целом.

Для чего он нужен и как применяется

Обычно первичной целью покупки устройства является экономия и повышение комфорта эксплуатации отопительной системы. Любой GSM-модуль позволяет:

включать или полностью выключать котел отопления;
управлять температурой, например, снижая температуру на время отсутствия в целях существенной экономии и восстанавливая комфортный режим еще до приезда в дом;
управлять параметрами температуры контура ГВС;
идущие в комплекте практически с любым современным модулем внешние термодатчики позволяют более точно поддерживать температурный режим за счет измерения температуры воздуха в помещении, а не температуры теплоносителя. Также возможно организовать погодозависимую работу котла.

Но не менее важной, по нашему мнению, и действительно более приоритетной для некоторых покупателей целью приобретения является безопасность. GSM-модуль способен оповещать:

о достижении нижнего или верхнего заданного предела температуры;
об отключении котла отопления по причине отсутствия электроэнергии или газоснабжения, проблем с отводом продуктов сгорания, ошибок автоматики, разгерметизации системы и т.д. Часто это довольно недооцененная функция, позволяющая находиться в спокойствии при длительном отъезде и в случае неисправности своевременно принять меры для предотвращения замерзания и повреждения системы отопления;
возможна настройка оповещений о температуре и прочих параметров котла с определенной периодичностью.

Пример SMS-отчета о состоянии системы отопления модуля EctoControl. Оповещения и управление с телефона можно осуществлять с помощью SMS и уже в зависимости от функционала конкретной модели: через специальное приложение, веб-интерфейс или голосовые команды. GSM-модуль можно подключить к любому котлу, имеющему возможность подключения внешнего управления (имеющего соответствующие клеммы), как к газовому, электрическому или жидкотопливному, так и к твердотопливному.

Сообщение о сбое в работе котла на примере приложения модуля ZONT H-1V.

Практически все современные модели позволяют привязать к контроллеру минимум 2, но обычно до 5 или 10 номеров и отчитываться на каждый из привязанных. Современные устройства, за счет возможности подключения к ним других модулей, позволяют организовать еще более широкий функционал: контроль уровня жидкого и даже твердого топлива (например, пеллет в бункере автоматической подачи), отслеживание состояния датчиков протока и угарного газа, контроль давления в контурах.

Устройство и принцип работы

Основным элементом является контроллер (электронная плата управления). В нем есть слот под SIM-карту, без нее устройство работать не будет. В зависимости от планируемого метода управления и контроля, необходимо выбрать наиболее выгодного сотового оператора и тариф, постоянно поддерживать работу SIM-карты пополняя счет. Вне зависимости от метода передачи команды, контроллер принимает ее по сотовой связи и преобразует в команду для котла, являющуюся приоритетной над работой штатной автоматики.

Для улучшения качества связи контроллер может дополняться антенной. Для обеспечения бесперебойной работы при отключении электричества большинство моделей оснащаются встроенным аккумулятором, поэтому могут без проблем отправить оповещение о проблеме. Практически ко всем современным моделям прилагаются внешние датчики температуры (проводные и беспроводные), информация с которых является приоритетной над измерениями датчиков котла.

Как грамотно выбрать и подключить генератор для газового котла

Особенности установки

Возможность для установки GSM модуля управления на сегодняшний день имеется у отопительного оборудования практически любого типа. Так, например, электрические котлы, на которые такие системы монтировались с самого начала, способны после комплектации этим устройством не просто работать в автоматическом режиме, но и контролироваться пользователем на расстоянии. При этом прибор контролирует еще и подачу энергоносителя, которая обычно осуществляется непрерывно. То же относится и к газовым котлам, которые должны быть подключены и к газо-, и к электроснабжению.

Для пеллетных котлов с бункером, в который загружается топливо, установка устройства тоже возможна. Хотя для этого понадобится подключение к электросети. А при монтаже на дизельных отопительных приборах необходим контроль еще и заполнения резервуаров с топливом.

Монтаж модуля

Правильно установить оборудование можно и самостоятельно, руководствуясь инструкцией. Особенности монтажа зависят от типа котла и параметров коммутации. Однако, основные правила в любом случае одинаковы. Так, помещение для установки модуля должно иметь оптимальную влажность. А подаче сигнала с помощью смс не должны мешать железобетонные перекрытия (хотя для этого случая в комплекте может присутствовать антенна). К электросети устройство следует подключать не напрямую, а через УЗО, защищающее его от перепадов напряжения.

Важным моментом в правильной работе оборудования является подходящее программное обеспечение. Обычно оно поставляется вместе с прибором и адаптировано под различные ОС современных смартфонов. Для лучшей работы приложения стоит обновлять по мере выхода обновлений.

gsm модуль для котла котелок

Главная / GSM МОДУЛЬ ДЛЯ КОТЛА – КОТЕЛОКПредставляем Вашему вниманию альтернативу сложным системам мониторинга и управления отопительными котлами – gsm модуль “КОТЕЛОК” производства компании ИПРо. Возможности gsm модуля: 1.

Контроль температуры с помощью встроенного и подключаемого термодатчиков позволяющих измерять температуру в помещении и на теплоносителе. 2. Управление котлом отопления с помощью встроенного реле мощностью до (220Вольт).

Отправление оповещения в виде СМС о состоянии отопительной системы, о сбое в работе котла, пропадании электричества.

Стоимость gsm модуля 3990 рублей.

Для настройки модуля просто наберите номер и начните управление.

Хотите узнать о возможности подключения Вашего котла к gsm модулю КОТЕЛОК?

Благодаря дистанционному управлению бытовыми устройствами, контроль над автономными системами отопления может выполняться не только вручную, но и удаленно.

Обратите внимание

Причем это относится не только к дачам и баням, но и к большим загородным домам и коттеджам, для отопления и поддержания микроклиматических условий, которых, требуется многочасовая работа нагревательного оборудования.

Благодаря наличию полной автоматизации современные отопительные котлы не прекращают работать даже во время долгого отсутствия хозяев и в этом случае им не помешает дополнительная система управления, контроля и предупреждения аварийных ситуаций. Какие могут быть ситуации? Смотрите сами:

Утечка/перебои подачи газа
Повышение/понижение давления
Затухание газовой горелки
Протечка теплоносителя
Перебои в работе “теплого пола”
Перегрев отопительной системы
Обмерзание отопительного контура
Отключение/резкие скачки электроэнергии
Резкое изменение погодных условий

Во избежание подобных обстоятельств и создан GSM-модуль для котлов отопления “Котелок”. GSM-модуль для котлов представляет собой систему с управляющим контроллером, которая не только оповещает владельцев дома о работе отопительных устройств, но и контролирует их работу посредством удаленного управления.

Несмотря на НЕВЫСОКУЮ СТОИМОСТЬ – всего 3900 РУБЛЕЙ (!), модуль обладает широкой функциональностью и имеет целый спектр неоспоримых преимуществ:

оперативное получение информации о возникшей внештатной ситуации
возможность отправки информации на несколько телефонов
постоянная дистанционная работа в автономном режиме
доступ к управлению только у владельцев модуля
автоматическое обновление информации при каждом включении модуля
систематизация сведений получаемых с датчиков

GSM-модуль для котла отопления “Котелок”, поможет вам значительно облегчить вашу жизнь, сэкономить время и нервы. Вам больше не придется беспокоиться о том, не замерзли ли трубы зимой, не произошла ли утечка газа – вы всегда будете в курсе! Если у вас за городом живут пожилые родители, “Котелок” позаботится об их безопасности и тепле даже в самую суровую зиму.

Принцип работы

Многие современные системы бытовой техники оснащаются мобильной связью и интернетом. Это существенно упрощает жизнь владельцам электронных приборов — них пропадает необходимость постоянно подходить к аппарату и выставлять нужные настройки. Техника сделает все сама благодаря дистанционному контролю. Внутри прибора должен быть установлен специальный gsm-модуль. Приспособления выпускаются отдельно, они подходят под большое количество газовых котлов и помогают управлять ими на расстоянии.

Согласно комплектации, управление электрическим прибором будет происходить через смс или приложение. Вся информация о работе передается по каналам сотовой связи, поэтому для эксплуатации необходим смартфон.

Стандартный набор оборудования в комплекте

В зависимости от модели газового котла, комплектация прибора может отличаться. Стандартным набором оборудования считается:

Термостат. Основной рабочий элемент системы, который позволяет осуществить управление газовым или электрическим котлом с телефона. Разнообразные модели термостатов оповещают о критических ситуациях с помощью sms или wifi. К модулю можно подключать беспроводные датчики, микрофон, звуковую и световую индикацию.
Крепежное основание. Представляет собой базу под крепление модуля. Располагать ее можно как вертикально на стене, так и горизонтально на поверхности.
Блок питания. Необходим для работы модуля, разные по вольтажу блоки питания обеспечивают разным сроком эксплуатации прибора.
Gsm – антенна. Позволяет принимать даже слабые сигналы, зачастую крепится на металлическую поверхность за счет магнита.
Батарея резервного питания.
Термодатчик. Работает в определенном диапазоне температур, зачастую от -40 до +99 градусов. Может иметь погрешность измерений, которая указывается на упаковке товара.
Винтовые клеммники. Необходимы для самостоятельного подключения модуля.
Sim-карта. Некоторые производители не кладут карту в набор, давая покупателям возможность самостоятельного выбора оператора.

Беспроводное управление отоплением с помощью телефона – удобный и быстрый способ отрегулировать настройки и выставить необходимую температуру. В некоторых моделях производитель добавляет манометр, датчики утечки газа, датчики движения и протечки воды.

Какими котлами можно управлять?

Встроенный или навесной модуль работает за счет получения и переработки информации и передачи ее пользователю. Функция обратной связи в виде текстовых сообщений реализуется во многих системах: Бугатти, Висман, Zond, а также Протерм. Многие производители предлагают к покупке универсальные модули, которые работают дистанционно с целым списком моделей.

Пример подключения электрического котла

Модуль поддерживает предварительно заданные настройки и быстро реагирует на изменения параметров. Если случается чрезвычайная ситуация, то приспособление немедленно оповестит об этом пользователя с помощью текстового сообщения.

Сценарии работы и выгоды от использования

В системе управления котлом дистанционно заложено несколько сценариев работы. Каждый из них предполагает использование определенной температуры, режимов контроля зачастую три:

Автоматический. Пользователь заранее предусматривает настройки, по которым будет работать газовый котел. В конце дня система формирует отчетность и предоставляет ее владельцу прибора с помощью сообщения.
Ручной. Пользователь сам отправляет кодовые слова или осуществляет звонок, чтобы изменить параметры настроек котла. Если есть желание узнать температуру в доме, а также степень прогревания помещений – можно воспользоваться данным режимом связи.
Тревожный. Данный режим предусмотрен для оповещения пользователя онлайн при возникновении нештатных ситуаций. Например, образовалась протечка воды или газа, запредельно изменилось давление, сбой электросети или случилось задымление – встроенный модель самостоятельно отправит оповещение на мобильник.

Внешний вид системы GSM управления котлом

Главным преимуществом является хорошо налаженная система работы: нет необходимости постоянно подходить к агрегату и выставлять значения. Безопасность – еще один плюс, так как пользователь всегда будет в курсе о поломках. Экономия ресурса – еще один важный момент: когда дома никого нет, температура может быть минимальной. Удаленное управление – самый надежный и комфортный способ контроля за показателями.

Устройство и принцип работы GSM-модуля для котла

По сути, GSM-модуль представляет собой вариацию мобильного телефона, поскольку использует тот же протокол связи.

Принцип работы прибора выглядит следующим образом:

с помощью SIM-карты устройство подключается к сети GSM;
затем оно соединяется со смартфоном;
с гаджета можно подать сигнал на прибор;

модуль после получения сигнала изменяет настройки котла (повышает или понижает температуру, включает, выключает).

Сам модуль состоит из следующих конструктивных элементов:

Термостат. Управляет температурой котла и подает сигнал на смартфон владельца о ее изменении. Многие модели позволяют задействовать и другие способы оповещения (световые, звуковые сигналы).
Крепеж. База для монтажа приспособления. Обычно предназначена для установки на вертикальной стене.
Блок питания. Элементы модуля не рассчитаны на работу со стандартным напряжением бытовой электрической сети. Поэтому им необходим блок питания. Обычно рабочее напряжение прибора составляет 9 В или 12 В.

Антенна. Позволяет принимать сигналы в диапазон GSM, с помощью которых осуществляется управление модулем.
Датчик. Определяет температуру котла и передает полученную информацию на термостат для дальнейшей обработки и уведомления владельца. Большинство датчиков способны работать при t от -50 о С до +99 о С. Это позволяет использовать их практически в любых условиях.
Резервный источник питания. Представляет собой батарею или аккумулятор. Предназначен на случай отключения подачи электрической энергии или поломки блока питания. Обеспечивает продолжительную автономную работу устройства с полным сохранением функционала.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Еще один необъемлемый элемент GSM-модуля для управления котлом – SIM-карта. Ведь именно с помощью нее прибор подключается к мобильной сети. Но ее придется приобретать отдельно. Некоторые производители кладут SIM-карту с подходящей тарификацией в комплект, но это редкость.

Режимы работы

Большинство существующих моделей устройств имеют два режима работы:

Автоматический. Владелец прибора задает необходимые настройки, а девайс работает в соответствии с ними. Например, можно задать отключение котла при достижении определенной температуры и повторное включение после остывания.
Ручной. В этом случае управление осуществляется полностью вручную. Для этого используют смартфон.
Тревожный. По сути, это тот же автоматический режим. Но с одной оговоркой – система оповещает пользователя в случае чрезвычайных ситуаций (например, неожиданного повышения температуры сверх допустимых значений или самопроизвольного отключения котла).
