Изоляция трубопроводов отопления

Особенности внутреннего и наружного утепления

Металл и чугун выдерживают даже самые сильные морозы, для них достаточно одно- или двухслойного утепления. Но полипропиленовые и металлопластиковые трубы нуждаются в особом подходе. Дело в том, что входящий в состав полиэтилен выдерживает морозы до -60°С, но при понижении температуры от -10°С начинается процесс стеклования: ПЭ полимеризуется, становится хрупким, неустойчивым к механическим повреждениям.

Согласно ГОСТ 122-05, наружные трубы укладываются 3 способами:

• Подземный, ниже уровня замерзания грунта: однослойное утепление трубопроводов отопления с защитным кожухом из плотного, жесткого материала: пенополистироловая «скорлупа», сочетание гидрофобизированной минеральной ваты и гидроизоляционного средства (рубероид, деревянный короб, гофрированный ПВХ кожух).
• Надземный безтраншейный – многослойная изоляция труб с применением любого вида термоизоляторов. Внешний слой обязательно морозоустойчив, влагонепроницаем и стоек к ультрафиолету.
• Надземный траншейный с глубиной менее 120-150 см – утепление аналогично предыдущему. Обязательна герметизация стыков при помощи акриловых морозостойких покрытий, клеев и монтажных лент с армированием. Для утепления труб внутри зданий применяются любые виды представленных на рынке материалов, но с одной оговоркой – они должны быть разрешены к применению в жилых помещениях.

https://youtube.com/watch?v=_gVt-hUTuqw

Виды теплоизоляционных материалов

Минеральная вата

Особенно хорошо минвата подходит для утепления трубопроводов большого диаметра

Благодаря своей высокой эффективности очень популярны теплоизоляторы, состоящие из минеральной ваты. Среди их преимуществ можно выделить следующие:

• достаточная степень термостойкости (до 650 С), при этом материал, нагреваясь, не теряет первоначальные механические и теплоизоляционные характеристики;
• химическая стойкость к растворителям, щелочам, кислотам, масляным растворам;
• незначительное водопоглощение – вследствие обработки специальными пропиточными составами;
• минвата считается нетоксичным строительным материалом.

Утеплитель для труб отопления на основе минеральной ваты идеален для теплоизоляции трубопроводов отопления и горячего водоснабжения, проведенных в общественных, промышленных и жилых зданиях. Его часто используют и для монтажа на трубах, подвергающихся постоянному нагреванию, например, на печных дымоходах.

Существует несколько разновидностей теплоизоляторов из минеральной ваты:

• каменная вата – производится из базальтовых горных пород (о ней вы уже прочитали выше);
• стекловата (стекловолокно) – сырьем служит бой стекла или штапельное волокно, изготовленное из кварцевого песка. Стеклянный утеплитель, в отличие от каменного, не настолько термостоек, поэтому сферы, где он может применяться, несколько уже.

Стекловата

Войлочная стекловата для труб

Стеклянный минеральный утеплитель выпускается толщиной 3-4 мкм в рулонах длиной 1550-2000 мм. Стекловата обладает низкой плотностью и может применяться для трубопроводов, температура нагревания которых не выше 180  С.

Утеплитель пригоден для теплоизоляции наземных коммуникаций. Среди его положительных свойств:

1. стойкость к вибрации;
2. устойчивость к биологическим и химическим воздействиям;
3. длительный срок службы.

Пенополиуретан

Изоляция из пенополиуретана

Теплоизолятор из пенополиуретана представляет собой конструкцию жесткой формы, состоящую из ребер и стенок. Отливается утеплитель в производственных условиях методом «труба в трубе». Другое название такого изолятора – теплоизолирующая скорлупа. Он очень прочен и хорошо удерживает тепло внутри трубопровода. Особо стоит отметить, что утеплитель пенополиуретан:

• имеет нейтральный запах и нетоксичен;
• стоек к гниению;
• безопасен для человеческого организма;
• очень прочен, что предотвращает возможные поломки трубопровода, связанные с внешними механическими нагрузками;
• обладает хорошими диэлектрическими свойствами;
• химически устойчив к щелочам, кислотам, пластификаторам, растворителям;
• выдерживает различные погодные условия, поэтому с его помощью можно провести утепление труб отопления на улице.

Но есть у полимерного утеплителя один существенный недостаток – высокая цена.

Вспененный полиэтилен

Цилиндры для изоляции из вспененного полиэтилена

Экологически чистый, безвредный для человека, стойкий к влажности и резким колебаниям температур, вспененный полиэтилен очень востребован в качестве теплоизоляционного материала. Изготавливается в виде трубки определенного диаметра, оснащенной надрезом. Может использоваться для утепления труб отопления, а также холодного и горячего водоснабжения.

Сохраняет свои характеристики при взаимодействии с различными строительными материалами (известь, бетон и пр.).

Другие утеплители

Также доступны еще несколько видов утеплителей:

1. Пенополистирол.

Утеплитель изготавливается в виде двух соединяющихся половинок. Соединение происходит способом «шип-паз», что предупреждает образование так называемых «мостиков холода» в теплоизоляционном слое.

1. Пенопласт.

Низкая степень влагопоглощения и теплопроводности, длительный срок эксплуатации (50 лет и более), хорошая звукоизоляция и термостойкость, а также устойчивость к воспламенению делают пенопласт незаменимым утеплителем, использующимся в промышленном строительстве.

Пенополистирол, пенопласт, пеноизол, пеностекло – лучшие утеплители для труб отопления

1. Пеноизол.

Схож по своим свойствам с пенопластом, отличается лишь тем, что выпускается в жидком виде. При нанесении на трубы не оставляет «пробелов» и обеспечивает после высыхания герметичность системы.

1. Пеностекло.

Является абсолютно безопасным утеплителем, так как состоит из стекла ячеистой структуры. Утеплитель безусадочный, прочный и долговечный, негорючий, устойчивый к химическим средам и парам, с легкостью переносит нашествия грызунов.

Утепление труб отопления пеностеклом не представляет сложности даже для новичков, при этом можно быть уверенным в его долгом сроке службы.

Современные утеплители и их применение

Самое широкое распространение при утеплении трубопровода для системы отопления сегодня получили следующие материалы.

Стекловата

Первое — стекловата. Этот материал производится из стекловолокна и обладает неплохими рабочими характеристиками. Выдерживает температуру до 400-450°С, прост в применении.

Недостатком является высокая гигроскопичность и способность выделять в пространство мелкую стеклянную пыль, что делает стекловату полезной только при условии ее дополнительной изоляции. Она практически не применяется внутри жилых помещений.

Минеральные типы

Второй популярный материал — базальтовая или минеральная вата. Это усовершенствованный вариант утеплителя на основе волокон минерала базальта. Экологически минвата более предпочтительна к использованию, выдерживает температуру до 1000°С, поэтому может применяться для . Она меньше впитывает влагу, но ее волокна все равно требуют защиты от внешней среды.

Базальтовые утеплители выпускаются в виде рулонов или прямоугольных листов разной толщины, а для утепления труб имеются трубчатые или полутрубчатые формы.

Дополнительно большинство утеплителей на основе базальтового волокна покрываются с одной или двух сторон алюминиевой фольгой. В продаже имеются также теплоизолированные трубы с готовым стальным кожухом поверх базальтового слоя.

Пенополиуретан

Применяются новейшие утеплители на основе вспененного полиуретана. Этот материал обладает наилучшими теплоизолирующими свойствами и низкой стоимостью. Ему можно придать любую форму, что позволяет расширить область применения. Распространены трубчатые варианты и формы в виде полуцилиндрических элементов разных диаметров и толщины. Для соединения между собой вдоль элементов сделаны замки типа столярных шиповых соединений.

Пенополиуретан не выдерживает высоких температур и начинает плавиться при 300°С, но это не мешает использовать его для теплоснабжения. В современный вспененный полиуретан добавляются специальные вещества, придающие ему способность не поддерживать горение.

Вспененный полиэтилен

Популярны также утеплители на основе вспененного полиэтилена. Они по своим свойствам подобны элементам из пенополиуретана, однако более пластичны и гибки. Производятся в виде мягких труб разного диаметра и толщины стенок. Применяются для изоляции водопроводов небольшого диаметра (до 50 мм), а также канализационных труб.

Утеплитель надевается на трубу заранее, перед монтажом, или используется разделяющийся шов, который впоследствии заклеивается. Примером таких утеплителей может служить продукция компании Термоизол.

Жидкие типы

Наконец, , которые бывают двух видов — пенообразующие и сверхтонкие. Принцип действия первого материала напоминает широко применяемую в строительстве монтажную пену, наносимую прямо на трубопровод или в полость между трубой и специальным кожухом.

Второй материал — готовая жидкая масса, которая наносится на смонтированный трубопровод небольшим слоем, как краска. К достоинствам таких утеплителей можно отнести малый вес и объем, удобство использования и отсутствие мостиков холода.

Как выполнить теплоизоляцию полипропиленовых труб

Последовательность действий практически совпадает с изоляцией труб из металла. Если в качестве утеплителя использовать стекловату, то без защитных перчаток к работе приступать нельзя. Вспомогательные инструменты в данном случае не пригодятся, если воспользоваться готовыми рукавами из стекловаты или стеклошерсти (Германия). Сегодня такой утеплитель для полипропиленовых труб практически не востребован, его заменили другие материалы в виде жидкой керамики, синтетики и рукавов из керамического волокна. На уплотнениях и стыковых соединениях нередко применяется ФУМ-лента.

Также в качестве теплоизолятора можно использовать специальный антиконденсатный материал, который необходимо несколько раз наложить на все отводы, соединения и повороты трубы. Таким образом, все элементы трубопровода окажутся изолированными от влияний извне и полностью герметизированы. Ваши трубы из полипропилена для отопления будут гарантированно защищены от расслоения и скачков температурного режима в стенках.

Если систему отопления замуровывают в стену, и она прогревает все пространство вокруг себя, то нужно ли изолировать полипропиленовые трубы дополнительно? Оказывается, да.

И на это есть несколько причин:

1. Благодаря дополнительной герметизации можно задержать процесс утечки тепла вследствие порыва трубы.
2. При значительном диапазоне температур снаружи и изнутри трубного изделия ускоряется процесс его остывания, и др.

То есть, на практике доказано, что польза от изоляции и герметизации полипропиленовых труб огромная. Лучше, конечно, применять самые качественные материалы, среди которых лидирующую позицию занимает вспененный полиэтилен (подробнее: «Как выбрать утеплитель для труб из вспененного полиэтилена – характеристики изоляционного материала»). С его помощью теплоизоляция трубы выполняется довольно быстро, стоит только нажать на баллонный поршень.

В каких местах нужно утеплять полипропиленовые трубы

По сравнению с металлическими трубопроводными системами пластмассовые имеют значительные преимущества, что приводит к более низкой теплопередаче между жидкостью и окружающим воздухом.

Изоляции подлежат все пластиковые трубы, начиная от подвального помещения, до внутренней разводки внутри помещения. Если Вы проживаете в многоэтажном доме с техническим этажом (чердаком), то там изоляция также будет необходима.

Теплопотери в каждом помещении будут различные, так как это все зависит напрямую от температуры воздуха. В подвале понадобится максимальная изоляция. На цокольном этаже, лестничных пролетах и чердачных помещениях — утепление будет более тонким и из различных веществ.

Вспененный полиуретан (пенополиуретан, ППУ)

Более чем в два раза сокращает тепловые потери по сравнению со стекловатой и минеральной ватой. К числу его преимуществ относят: низкую теплопроводность, отличные гидроизоляционные свойства. Заявляемый производителями срок службы – 30 лет;. Диапазон рабочей температуры от -40 до +140 °С, максимальная выдерживаемая в течении короткого времени – 150 °С.

Основные марки ППУ относятся к группе горючести Г4 (сильногорючие). При изменение состава с помощью добавки антипиренов им присваивается Г3 (нормальногорючие).

Хотя пенополиуретан отлично подходит как изоляционный материал для труб отопления, имейте ввиду, что СП 61.13330.2012 разрешает применение подобной теплоизоляции только в одноквартирных жилых домах, а СП 2.13130.2012 ограничивает их высоту двумя этажами.

Теплоизоляционное покрытие выпускается в виде скорлуп – полукруглых сегментов со шпунтовыми замками на торцах. В продаже имеются и готовые стальные трубы в изоляции из пенополиуретана с предохраняющей оболочкой из полиэтилена.

Монтаж

Скорлупы закрепляются на отопительной трубе с помощью стяжек, хомутов, пластикового или металлического бандажа. Как и многие полимеры, материал не переносит длительного воздействия солнечного света, поэтому открытый наземный трубопровод при использовании ППУ-скорлуп нуждается в покровном слое, к примеру, из оцинкованной стали.

Для подземного бесканального размещения теплоизоляционные изделия укладывают на водостойких и температусточивых мастиках либо клеях, а снаружи изолируют водонепроницаемым покрытием. Необходимо также позаботиться об антикоррозионной обработке поверхности металлических труб – даже проклеенное замковое соединение скорлуп недостаточно плотно, чтобы предотвратить конденсацию водяного пара из воздуха.

Виды утеплителя для изоляции труб водоснабжения

При обустройстве магистрали водоснабжения, кроме стандартной изоляции, потребуются вспомогательные материалы. Если труба залегает очень глубоко, то подпочвенные воды могут разрушить ее наружную поверхность. Если недостаточно глубоко − талые воды будут заливать трубу.

Как вариант − монтаж канализационной гофрированной трубы из пластика на внутреннюю полипропиленовую, которую нужно зафиксировать в хомуты внутри наружной. Такое решение позволяет качественно изолировать внутреннюю часть магистральной линии, расположенную точно по центру внешней трубы. За счет воздушной прослойки полипропиленовая труба не промерзнет ни с одной стороны. После этих действий можно приступать к ее уплотнению и термоизоляции K-Flex либо же энергофлексом.

Если в водоотводе присутствуют всевозможные тройники, краны и другие фитинги, и вы остановились на полиуретановых или пенопластовых рукавах для изоляции, то лучше на теплоизоляционном туннеле выполнить надрез, который надеть на трубу, просверливая отверстия в наиболее выпираемых местах. Затем провести зачистку краев изоляции ножом в тех местах, где кронштейны более мощные, сомкнуть изоляционные края и зафиксировать их скотчем или клеем.

Положительные факторы утепленного дымохода

После возведения дома, проведения работ по утеплению кровли, её изоляции, самое время браться за гидроизоляцию каналов. В такой работе есть сразу несколько положительных сторон, с которыми далее ознакомимся. Итак, изоляция трубы дымохода позволяет:

1. Сократить расход тепловой энергии, он заметно сокращается.
2. Сохранить и обезопасить сам переход через кровлю.
3. Обеспечить высокую износостойкость конструкции.
4. Создать определенный стиль интерьера, не опираясь на трубу.

В принципе особых сложностей данная работа не должна вызывать, однако все же стоит понимать, чтобы правильно изолировать, требуется выбрать тип изоляции подходящий конкретно к вашему дому и выполнял положенные на неё функции.

Преимущества и недостатки разных видов теплоизоляции

Современная теплоизоляция труб отопления внутри помещения позволяет обезопасить систему от открытого огня, бактерий, плесени, микроорганизмов, грибка, влаги и прочих факторов. Она не позволяет конденсату скапливаться между слоями.

Теплоизоляция для труб в земле выполняет функции коррозионной защиты. Она препятствует процессам ржавления и, тем самым, увеличивает срок эксплуатации системы.

Вспененная теплоизоляция для труб абсолютно безвредна для организма человека. С течением времени не дает усадку, сохраняя свою изначальную форму и объем. А также, быстро восстанавливает свою структуру после физического воздействия.

Для теплоизоляции печных труб материалы используются классические – это минеральная или базальтовая вата. Она легко снимается при необходимости и демонстрирует великолепную устойчивость к агрессивным химическим веществам. Хорошо пропускает через себя воздух, исключает промерзание теплоносителя в холодное время года, не вызывает аллергических реакций. Поэтому применяется именно стекловолокно для теплоизоляции труб.

Утепление давлением и воздухом

Чтобы предотвратить замерзание водопровода, можно использовать и более специфические методы. Разрыв трубы происходит из-за образующегося в ней льда, поэтому основной задачей является ликвидация причины разрыва. Этого можно добиться, если держать воду под давлением – в таком случае она не может изменить агрегатное состояние, поэтому лед в системе появляться не будет.

К сожалению, использовать данный метод повсеместно не представляется возможным – он подходит только для надежного консервирования системы на зиму. Для частных домов это неактуально, но владельцы дач вполне могут воспользоваться таким утеплением.

Для создания давления в системе водоснабжения используется такой алгоритм:

1. В первую очередь необходимо проверить, способна ли система выдержать давление в 5 атмосфер. Эта информация указывается в документации, приложенной к трубам водопровода. Кроме того, обязательно нужно тщательно осмотреть трубопровод на предмет наличия трещин или иных дефектов, из-за которых поддерживать давление в системе не удастся.
2. Непосредственным началом работ является врезка в трубопровод погружного насоса, который и обеспечит давление в системе. Прямо за насосом нужно смонтировать обратный клапан.
3. Далее остается лишь перекрыть кран на установленном ресивере и запустить насос. При достижении необходимой величины давления в системе насос необходимо отключить.

Утепление труб водоснабжения при помощи давления на этом завершено, и система может спокойно простоять всю зиму без повреждений. Чтобы вернуть трубопровод в нормальное состояние, нужно будет всего лишь стравить воздух из системы.

Еще один достаточно необычный способ утепления водопровода предполагает использование в качестве теплоизолятора обычный воздух. Он располагается в свободном пространстве между магистралью водоснабжения и трубами большего диаметра, в которых уложены первые. Прослойка из воздуха уменьшит влияние мороза на трубы.

Чтобы повысить эффективность воздушного утепления, трубы необходимо углублять в грунт хотя бы на метр, поскольку их прогрев осуществляется за счет тепла, находящегося в толще земли. Закладывать такую систему на меньшей глубине нецелесообразно.

Нужно понимать, что утепление труб водоснабжения за счет прослойки из воздуха проще всего обустраивать при закладке нового или замене старого трубопровода. Кроме того, стоимость такой конструкции довольно велика, а монтаж весьма непрост.

Как утеплить водопроводную трубу в земле своими руками

Технология укладки всех видов утеплителей практически одинаковая. Выбор теплоизолирующего материал зависит от особенностей прохождения водовода и гидрофобности утеплителя.

Порядок утепления труб водоснабжения своими руками:

Вокруг трубы устанавливается оболочка из выбранного теплоизоляционного материала и фиксируется строительным скотчем. Минераловатный утеплитель в обязательном порядке накрывают герметичным материалом – строительной пленкой «гидробарьер» или плотной пленкой

Чтобы не допустить попадания воды на минеральную вату, важно тщательно проверить стыковые швы. На следующем этапе проводится гидроизоляция утепляющего слоя более плотным материалом

Обычно для этой цели применяют мягкий рулонный материал: толь или рубероид

Гидроизоляцию несколькими слоями оборачивают вокруг трубы с утеплителем и закрепляют мягкой проволокой или скотчем. Жесткая обмотка выполняет двойственную функцию: изолирует трубу от проникновения влаги и защищает водопровод от сдавливания. Утепленные водопроводные трубы опускают в заранее подготовленный канал из кирпича или бетонный лоток и засыпают песком или керамзитом.

Сверху канал накрывается кирпичом или небольшими бетонными плитами, укрывают плотной пленкой и засыпается землей.

Нужно ли укрывать трубы от холода

Теплоноситель, который поступает в радиаторы наших квартир, приходит с температурой немного ниже, чем она была в котельной. В случае, если котельная расположена на отдалённом расстоянии от дома, эта потеря тепла ощутима ещё сильнее. По статистике, четверть от общего количества тепла, которое поступает от котельной до радиатора, теряется по пути следования трубопровода. Большая часть трубопровода находится под открытым небом и не всегда утеплена. Обогрев улицы нежелателен любому потребителю. Поэтому защитить трубопровод от холода — жизненная необходимость.

Тёплая вода, которая протекает внутри, способна предохранить трубопровод от замерзания, но потери тепла при этом существенны. Утепление труб поможет сохранить температуру теплоносителя внутри трубы, потери тепла существенно уменьшатся, а сами трубы будут защищены от атмосферного влияния: перепадов температур и влажности. Процессы коррозии в утеплённых трубах будут незначительны, это приведёт к длительному использованию.

Особенно важным проведение теплоизоляционных работ будет на участках, где трубопровод проходит по улице, или в подвальных помещениях. Своевременное утепление позволит сократить финансовые расходы на обогрев квартиры или дома.

Утеплённый трубопровод меньше подвержен прорывам, следовательно, делать дорогостоящие ремонтные работы в зимний период не будет необходимости.

Установка в многоэтажном доме собственной котельной данную проблему не решит, потому что трубопровод размещается в подвальном помещении, где присутствует холодный воздух, и потеря тепла неизбежна.

Применение качественных теплоизоляционных материалов позволит потребителю получить комфортную температуру воздуха в квартире независимо от того, какие радиаторы он имеет: чугунные, алюминиевые или биметаллические.

Итак, цель утепления отопительного трубопровода заключается в следующем:

• повысить температуру в помещении потребителя;
• сэкономить денежные средства на покупку этого теплоносителя;
• исключить промерзание трубы и, как следствие, ремонтные работы;
• защитить трубы от неблагоприятного воздействия окружающей среды.

Технология утепления труб отопления

На выбор трубной теплоизоляции и способ её монтажа оказывает влияние место прокладки трубопровода.

Утепление труб отопления на улице

Наружная теплоизоляция труб – самый сложный способ утепления, поскольку на открытом воздухе в защите нуждаются не только трубы, но и сам утеплитель. Для установки на улице применяются негигроскопичные материалы, или другие, но надежно защищенные от попадания влаги пленкой, кожухом.

Кроме того, на улице целесообразно применять самый плотный и толстый утеплитель. Еще одним требованием является использование материала, устойчивого к воздействию ультрафиолета, непогоды и механических повреждений.

Утепление труб отопления в неотапливаемом помещении

Подвал, холодный чердак, котельная – особенностью таких помещение является отсутствие радиаторов отопления. Но поскольку трубы заполнены теплоносителем и расположены в среде с минимальной влажностью, здесь нет особых требований ни к теплоизоляционному материалу, ни к его толщине.

Теплоизоляция труб отопления в неотапливаемом (холодном) помещении

Утепление труб отопления под землей

Специфика монтажа труб отопления под землей состоит в том, что они обязательно должны быть уложены ниже уровня промерзания грунта, а это глубина полтора-два метра. Если не придерживаться этого требования, теплоноситель будет сильно охлаждаться пока пройдет через теплотрассу, расположенную в земле. Для того, чтобы снизить потери тепла, нужно позаботиться о качественном утеплении подземного трубопровода.

Мастера утверждают, что оптимальным решением в этом случае будет использование кабельной системы обогрева труб. Но ввиду высокой стоимости, пользователи отдают предпочтение усиленной теплоизоляции труб отопления.

Хорошее утепление труб отопления под землей предполагает выполнение требований:

изоляция утеплителя от влаги, которая находится в почве;

исключение возможности деформации утеплителя, т.к. в этом случае снижаются его свойства. Особенно актуально это для мягких теплоизоляционных материалов;

Согласно отзывам, оптимальное решение – теплоизоляция труб отопления с помощью скорлупы ППУ .

Примечание. Пользователи рекомендуют для труб, которые уложены выше уровня промерзания грунта, использовать комбинированную систему утепления, а именно: сочетание ваты и жесткой скорлупы ППУ с защитным покрытием из стекловолокна. В идеале, еще на стадии прокладки применять заводские многослойные трубы в ППУ изоляции .

Виды материалов для теплоизоляции труб отопления

Технические решения изоляции труб различаются конструктивно, материалами и характеристиками.

Минеральная вата

Техническая изоляция из каменной ваты базальтовых пород для утепления высокотемпературных трубопроводов выпускается в навивных цилиндрах, плитах и матах, в том числе с односторонним фольгированием. Она химически инертна, биостойка, негорюча, имеет теплопроводность порядка 0,04 Вт/м*К и плотность 100-150 кг/м3.

Пенопласт и пенополистирол

Теплоизоляционные материалы из экструзионного пенополистирола и пенопласта изготавливают в виде плит, сегментов в форме полуцилиндров. Они используются для защиты внутридомовых теплопроводов, сборки закрытого или П-образного короба при прокладке трубопровода в грунте.

Изоляция имеет плотность 35-40 кг/м3, коэффициент теплопроводности около 0,035-0,04 Вт/м*К и низкое водопоглощение, не подвержена гниению, удобна в монтаже. К минусам можно отнести горючесть, узкий диапазон рабочих температур от -600 до +750С. Трубы необходимо обрабатывать антикоррозийным составом перед монтажом в грунте, при открытой прокладке нужно защищать утеплитель от УФ-лучей.

Пенополиуретан

Для утепления труб отопления используются скорлупы ППУ с фольгированным покрытием и без него. Материал отличается низкой теплопроводностью 0,022-0,03 Вт/м*К и водопоглощением за счет закрытой ячеистой структуры, высокой прочностью, длительным сроком службы, не подвержен гниению, быстро монтируется. Скорлупы без покрытия применяются только в помещениях, так как пенополиуретан разрушается под воздействием УФ-лучей.

Утепление трубопроводов большого диаметра может выполнятся с помощью напыляемой пенополиуретановой изоляции. Она имеет повышенную плотность и огнестойкость, значительно сокращает теплопотери благодаря сплошному покрытию без «мостиков холода».

Вспененный синтетический каучук

Каучуковая техническая теплоизоляция производится в рулонах и трубках. Она негорюча, экологически безопасна, стойка к химическим, биологическим воздействиям, имеет плотность 65 кг/м3 и теплопроводность 0,04-0,047 Вт/м*К.

Материалы используются для утепления трубопроводов в помещениях, прокладываемых надземным и подземным способом, могут иметь алюминизированное покрытие для защиты от механических повреждений, УФ-лучей. Основной недостаток — высокая стоимость.

Вспененный полиэтилен

Теплоизоляция для труб отопления из вспененного полиэтилена с упругой пористой структурой используется в любых условиях, не впитывает воду, сохраняет низкую теплопроводность 0,032 Вт/м*к при изменениях температуры. Она выпускается в формате трубок, рулонов, матов, легко и быстро устанавливается.

Материал применяется в помещениях, тепловых пунктах, при прокладке труб на открытом воздухе, в грунте. При надземном монтаже необходимо предусмотреть покровный слой, при подземном — кожух.

Установка термоизоляции на трубопровод

Прежде чем начать непосредственно работу по монтажу утеплителя, необходимо пройти несколько подготовительных этапов.

Во-первых, следует выбрать материал изоляции. Руководствоваться в этом пункте можно и предполагаемыми условиями эксплуатации (рабочая температура, возможность механической деформации, наличие грызунов), и диаметром труб (очевидно, что для небольшого диаметра идеально подойдут полые цилиндры, к примеру, из вспененного полиэтилена, а трубы большого диаметра легче обмотать стекловатой).

Кроме того, если работы будут производиться в труднодоступных местах, логичнее использовать легко наносимые материалы – термоизоляционную краску или пеноизол.

Во-вторых, нужно заранее максимально освободить доступ к изолируемым трубам, постаравшись убрать все препятствия. В итоге это значительно ускорит работу и предотвратит возможный травматизм или порчу расходных материалов, а значит, лишние траты.

После подготовительных действий выполняется собственно фиксация материала на трубе.

Порядок работы следующий:

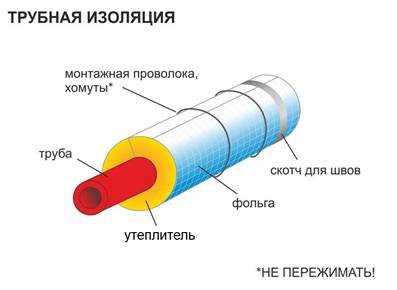

1. Перед нанесением изоляции трубы покрывают по спирали скотчем-фольгой.
2. Утеплитель оборачивают вокруг трубы или иным способом наносят или закрепляют на поверхности. Независимо от способа нанесения работу следует производить добросовестно, избегая оставлять открытые участки, которые впоследствии станут «мостиками холода».
3. После закрепления изоляционного материала на поверхности трубы его дополнительно фиксируют скотчем (к примеру, сантехническим), обматывая в несколько слоёв. Обмотку тоже следует производить как можно тщательнее и с определённым усилием.

Теплоизоляция для труб отопления на открытом воздухе

Самым практичным и доступным, относительно недорогим способом защиты внешних труб и в настоящее время остается утепление стекловатой или минватой.

Теплотрасса на улице на опорах.

Стекловата. Изготавливается из стекла или кварцевого песка. Состоит из волокон, тончайших нитей диаметром 10-30мк. Для теплоизоляции труб используется материал, изготовленный в виде гибких матов, рулонов, а также более жестких форм – скорлуп. Применение этого материала рекомендуется, при условии, что трубопровод не прогревается выше 180°С. В качестве преимуществ можно назвать:

• Легкость монтажа, простота восстановления отдельных участков нарушенной теплозащиты;
• Невысокая цена;
• Стойкость к вибрации;
• Нетоксичность;
• Биологическая и химическая инертность. Внутри волокна не создаются условия для образования биологически активной среды (плесени, бактерий), материал стекловолокна не вступает в реакцию с химически активными веществами (кислоты, щелочи, масла)

Но при этом стекловата обладает значимыми недостатками:

• При сильном механическом воздействии волокна разрушаются. Мелкие обломки стековолокна проникают в ткани одежды, вызывают зуд. Даже многократная стирка такой одежды не позволяет избавиться от стеклянной пыли.
• Попадание стеклянной пыли в легкие человека вызывает раздражение, возможны астматические реакции. Опасно попадание крошек стекла в глаза человека.
• При намокании стекловолокно полностью теряет свойства теплоизолятора. Вода, (в отличие от воздуха, которым в нормальном состоянии заполнено пространство между волокнами материала) становится проводником тепла. Поэтому теплоизоляция труб отопления стекловатой обязательно включает в себя дополнительный слой, защищающий теплоизолятор от намокания. Именно этот недостаток призваны решить многослойные цилиндры, имеющие в своем составе фольгированный и водонепроницаемый защитный слой.

Новые утепленные трубы теплотрассы.

Базальтовая вата. Волокна изготавливаются из сырья пород магматического происхождения.

Обладает всеми преимуществами описанной выше стекловаты, обладает лучшими термостойкими характеристиками (выдерживает температуры до 650°С). Базальтовая вата пропитывается специальными составами, уменьшающими ее водопоглощение.

Нужно ли утеплять трубы отопления и что это дает

Теплоизоляция для труб отопления позволяет:

уменьшить потери тепла в тех местах, где трубы проходят по
земле, смонтированы воздушным (наземным) способом или расположены в
неотапливаемом помещении;

предотвратить замерзание жидкости, которая является теплоносителем
(размерзание чревато прорывом трубы);

снижение вероятности появления коррозии на поверхности трубы
(для металлических трубопроводов);

экономия средств на обогрев дома.

Таким образом, чем надежнее будет утеплена система
отопления, тем больше тепла достанется пользователю (выше КПД), и тем меньше
придется платить за газ для отопления (или за электричество, если
электрокотел).

Ввиду того, что по системе отопления движется теплоноситель,
задача трубного утепления сводится к минимизации теплопотерь и предотвращения
разрыва системы вследствие ее перемерзания.

Популярным решением в этом случае является применение
теплоизоляционных материалов. Это наиболее бюджетный и простой с точки зрения
самостоятельной реализации способ утепления.

Заключение

Правильно выполненный монтаж тепловой изоляции — залог того, что труба не потеряет тепло, а потребитель не замерзнет. Замерзание же трубопровода холодного водоснабжения неизменно приводит к его разрыву. Вплоть до последнего времени на скрытых и открытых теплотрассах обычными изоляционным материалом была стекловата. Ее недостатки проистекают один из другого. Такое покрытие требует постоянного контроля.

Даже при незначительном повреждении защищающего поверхностного слоя паропроницаемость и гигроскопичность сводят всю экономию на нет. Влага является причиной низкого термического сопротивления и преждевременного разрушения. Значительно улучшить ситуацию помогут современные изоляционные материалы с ячеистой структурой, инертные к воздействию пара и воды: пенополиуретан, вспененный каучук, пенополиэтилен.

Чтобы продлить эксплуатацию системы труб любого предназначения (отопления, водоснабжения, вентиляции, канализации) инженеры придумали специальную защиту – теплоизоляцию. Рынок предлагает укомплектованные трубопроводы защитным покрытием или же теплоизоляцию можно выполнить самостоятельно.

Такие негативные факторы, как осадки, мороз, резкие перепады температур, излишняя влага и застой воды, коррозия значительно сокращают срок эксплуатации труб. Материал, используемый для защиты должен не только изолировать трубу, но и существенно сократить теплопотери.
