Объем котельной в доме в зависимости от котла
- При мощности до 30 кВт объем помещения 7,5 м.куб. В данном случае котельная может быть встроенная в дом или совмещенная с кухней.
- 30 — 60 кВт — соответственно 13,5 м.куб (котельная может быть представлена пристройкой или отдельно выделенным помещением на любом этаже дома);
- 60 — 200 кВт — не менее 15 м.куб (отдельно расположенная постройка, пристройка, первый, цокольный или подвальный этаж дома).
Обязательно наличие окна не менее 0,5 м.кв, двери шириной 0,8 м, вывод канализации для предотвращения потопа.
Габариты для газовой котельной
Газовая котельная оборудуется дымоходом по уровню выше крыши и обязательно должен быть канал для чистки дымохода.
Газовая котельная по требованиям должна быть оборудована системой аварийного отключения газа. Если используется газ, но сжиженный, то исключено расположение котельной в подвале или цоколе. Высота до потолка должна быть 2,5 м и выше. Допустимый объем котельной 14 кубических метров.
Габариты для котельной на жидком топливе
Жидкотопливные котельные работают на отработанном масле, мазуте или дизельном топливе.
Требования по размеру котельной для частного дома, выделяемые под такие котлы, такие же, как и для газовых котлов. По площади учитывается 4 кв.м на котел и площадь под емкость для топлива. Бак под топливо можно устанавливать и за пределами котельной.
Поскольку дизельные котельные шумные, целесообразно выделять под них отдельное помещение. Для газовых и жидкотопливных котлов помещение должно хорошо вентилироваться. Для притока воздуха внизу в стене на одной из стен котельной должно быть окно. На каждый куб помещения должно быть окно 0,03 м.кв (но не меньше о,5 м.кв в целом). При этом окно должно быть с форточкой. Ширина двери 0,8 м и более.
Жидкотопливные котлы используются редко, поскольку для их использования необходимо соблюдение строжайших требований пожарной безопасности.
Отдельно стоящая котельная всегда имеет преимущество перед встроенной или пристройкой в связи с безопасностью, меньшей шумностью, экономией жилой площади дома.
Габариты котельной на твердом топливе
Твердотопливные котлы являются наиболее экономически выгодными, поскольку этот вид топлива самый дешевый и не являются взрывоопасными. Требования к котельной не такие жесткие.
Весомым аргументом против твёрдотопливного котла является его низкое КПД — не более 75%. Котельные, оборудованные твердотопливным котлом, должны обязательно иметь средства пожаротушения. Требования к размерам котельной — не менее 8 м.кв. Твердотопливная котельная должна быть отдельно стоящим помещением, отделка внутри помещения должна быть из негорючих материалов. Проводка в котельной, где котел работает на угле, должна быть скрыта. Лучший вариант — в стальные трубы, поскольку пыль угля может быть взрывоопасна.
Размеры для котельной на электричестве
Электрические котельные при соблюдении всех норм и правил техники безопасности являются самыми пожаробезопасными. Электрические котельные зависят в общей сложности от качества проводки. Их плюсом является экономия места, отсутствие специальных требований в плане вентиляции. Однако, они требуют наличие предохранительных автоматов. Электрокотлы являются самым дорогим способом обеспечения дома теплом. Отдельное помещение для котельной не нужно, котел можно установить где удобно.
Выбор вида котла для отопления частного дома, его мощности и размещения необходимо планировать на этапе проектировки дома с учётом потребностей, возможностей и отапливаемой площади. Индивидуальное отопление при соблюдении техники безопасности и норм является рациональным решением проблемы снабжения теплом частного дома и позволяет регулировать с учётом собственных потребностей.
Читайте так же:
Выбор дверей в котельную
Если помещение котельной располагается внутри жилого дома, то двери в это помещение должны быть сделаны из огнеупорного материала, способного выдержать действие огня в течение 15 минут. Как правило, таким условиям соответствуют двери, изготовленные из металла, причем они могут быть либо заводского изготовления, либо самодельными.
Если топочная оборудована дверьми, выходящими на улицу, то они должны быть слабо закрепленными. Это позволит при взрыве газа уберечь котельную от разрушения взрывной волной, которая смягчит свой удар после того, как двери с коробкой будут выдавлены на улицу. Достоинство таких дверей в том, что газ сможет свободно выходить из котельной.
В проектах можно встретить дополнительное условие, которое относится к тому, чтобы в нижней части двери присутствовала решетка, закрывающая сквозное отверстие. Это отверстие позволит беспрепятственно поступать в котельную свежему воздуху.
Нормативы к помещению для установки электрического котла
Электрические котлы самые популярные среди владельцев частных домов и коттеджей. С помощью этого котла можно не только обогреть жилое помещение, но и обеспечить его горячей водой. В Европе электрические котлы используют с давних пор. У нас же эти котлы тоже используются довольно активно. Но не стоит забывать, что при установке электрического котла нужно соблюдать основные требования к котельному помещению.
- Нельзя, чтобы котел располагался вплотную к потолку. Необходимое расстояние — 0,2 метра;
- Стена, куда будет крепиться котел, должна быть сделана из специального негорючего материала;
- Помещение должно быть сухим и теплым;
- Под электрическим котлом не должен проходить силовой кабель;
- Нельзя ставить котел прямо на пол, расстояние от пола должно составлять примерно 1,5 метров.
Электрический котел самый безопасный. Для него требования для помещения котельной в частном доме самые слабые. Для его установки необязательно иметь отдельную котельную. При работе не выделяются вредные продукты сгорания. Специально создавать вентиляцию, если ее нет в доме, не нужно. Котел работает бесшумно, поэтому он никаким образом не будет беспокоить обитателей дома. Наверное, эта система отопления имеет лишь один минус — без электричества он не будет работать.
Твердотопливный котел
Если сравнивать систему отопления с твердотопливным генератором и газовым котлом, то первый вариант не является взрывоопасным. Поэтому и СНиП нормы выдвигает не столь жесткие к обустройству котельной. Помещение по размерам должно быть таким же, как и в предыдущем варианте.
Пол облицовывают огнеупорным материалом, а непосредственно перед самим котлом, укладывают лист стали. В комнате должно быть окно. Для определения его размера существует формула – 0,8 кв.м. на 1 кВт мощности оборудования. Подбирая дымоход, нужно помнить, что его диаметр должен быть равным показателю патрубка на котле. Также такой элемент стоит оштукатурить или, на крайний случай, вставить асбестоцементную трубу. Так как по дымоходу проходит дым, в котором содержатся различные примеси и отходы, то он имеет свойство загрязняться. Поэтому тут потребуется еще одно небольшое окошко, через которое можно будет проводить чистку. Иначе, со временем, тяга будет уменьшаться и пламя гаснуть, а это уже негативно скажется на отоплении дома.
Твердотопливные теплогенераторы во время работы выделяют разные отходы, которые могут отравляюще воздействовать на человеческий организм. Поэтому в котельной оборудуют вытяжку. Чтобы рассчитать ее размеры, стоит воспользоваться такой формулой – 1 кВт мощности агрегата на 8 кв.см площади вытяжки. Если же котельную оборудуют в подвальном помещении, то тут в расчете меняется площадь – 24 кв.см.
Не смотря на то, что твердотопливный котел менее опасный, чем газовый вариант, риск возгорания все же присутствует. Особенно, когда идет закладка топлива. Поэтому в котельной должны присутствовать средства тушения – огнетушитель, песок, лопата и т.д. Этот момент также прописан в СНиП.
Монтаж оборудования
Монтаж начинается после согласования документов в газовом хозяйстве

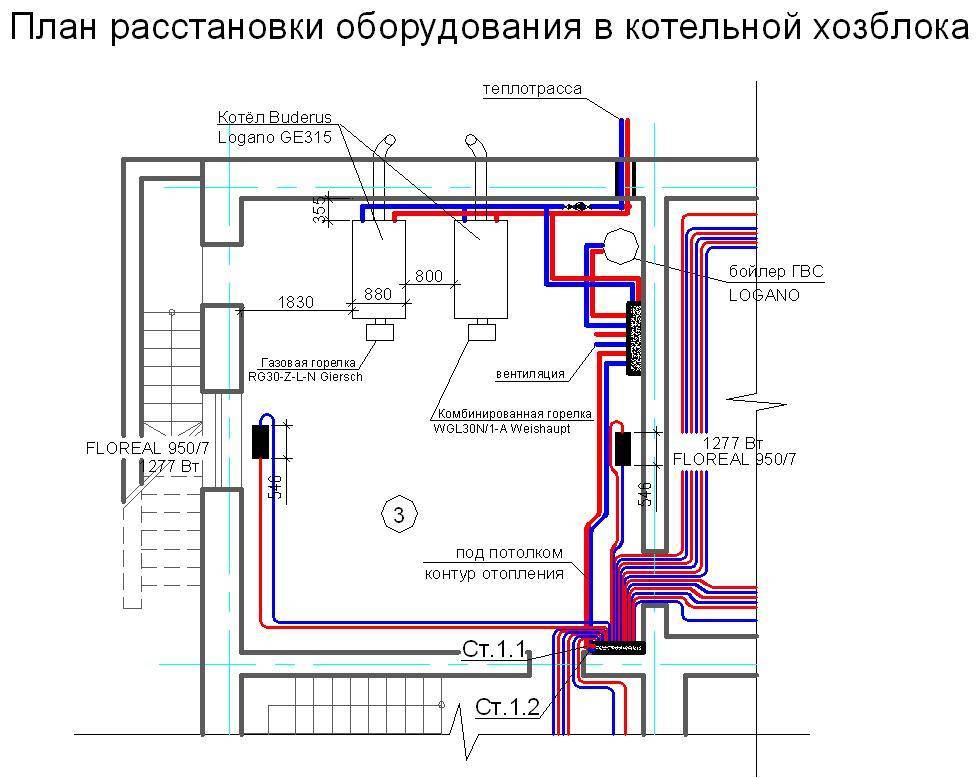

Монтирование начинают с расстановки оборудования на плане либо схеме и выделения зон, где будут размещаться системы отопления, канализации, водоснабжения холодного и горячего типов. Следующим этапом становится установка инженерных систем внутридомового типа, все вводы внутрь котельной монтируются в зависимости от расположения приборов. Котлы подключают к распределительным коллекторам и устанавливают дополнительные агрегаты. Установкой всех систем и элементов должны заниматься профессионалы, имеющие соответствующее разрешение, соблюдающие нормы СНиПа 89.13330 либо 89.13330.2012 и рекомендации из инструкций Сидельковского, Юреневого, Третьяка и Роддатиса.
Обустройство помещения бойлерной
Котельная либо бойлерная представляет собой комнату, в которой устанавливают большое количество приборов с целью организации горячего водоснабжения и отопления. В нем должен стоять основной котел, бойлер, распределительный агрегат, гидроаккумулятор и детали системы безопасности. Лучшим выбором станет комната с площадью не меньше 6 кв.м., предельным объемом в 15 куб.м., с высотой потолка не меньше 2,5 м, стенами и полом, сделанными из негорючих веществ.
Что говорит СНИП
Строительные Нормы и Правила II-35-76 регламентируют требования к обустройству котельных. Следует знать, что нормативная база претерпела изменения.
До 2003 года действовал СНиП №2.04.08-87, а с 01.07.2003 года был внедрён СНиП 42-01-2002. Поэтому ориентируясь на законодательство нужно выбирать именно последние нормативы
Даже несмотря на то, что проект котельной могут выполнять специалисты, владельцу важно разбираться в нормах и правилах
Это поможет понимать уместность или неуместность монтажа того или иного оборудования и какого рода строительные работы будут предстоять при строительстве котельной.
Нормативы и требования
Для каждого типа котла существуют дополнительные требования по размещению, эксплуатации и безопасности, описанные в СНиП 42-01-2002.
Основные общие требования к котельной в частном доме с газовым оборудованием включают в себя: разрешение на установку котла ≤ 30 кВт не в отдельном здании или помещении, а в доме. Помещение должно иметь высоту потолка ≥ 2,5 м, площадь ≥ 6 м2, объем ≥ 15 м3. Обычно для установки газовых котлов используют кухню, при этом необходимо ориентироваться на мощность котла – чем она больше, тем бо́льшую площадь и объем должно иметь помещение. Минимальная площадь окна на кухне – 0,5 м2, ширина двери ≥ 0,8 м.
В любом помещении с газовым оборудованием для отопления дома должна быть естественная и принудительная вентиляция, для обеспечения естественной вентиляции на кухне внизу любой стены или двери проделываются отверстия размером ≥ 30 х 30 см, принудительная вентиляция обеспечивается установкой вытяжки
Если котле имеет мощность ≥ 30 кВт, его необходимо монтировать в отдельном здании или помещении.
При установке котла в доме принимается во внимание выполнение следующих условий:
1. Отдельная дверь на улицу;
2
Искусственное и естественное освещение;
3. Наличие искусственной и естественной вентиляции и/или вытяжки;
4. Пожароустойчивость стен.
Схема вентиляции
Требования к размещению газового оборудования
Для отдельного помещения с газовым котлом существуют следующие нормы:
1. Фундаменты дома и котельной должны быть раздельными;
2. Для напольного газового котла строится отдельный фундамент;
3. Стройматериалы крыши и стен должны быть негорючими;
4. На фундаменте котел поднимается на 20 см на металлическом или бетонном основании;
5. Труба дымохода опирается на свой фундамент.
Монтаж котла на газе разрешен на кухне (в туалете и ванной запрещено) или в отдельном помещении, построенном из негорючих материалов, которое должно иметь высоту потолка ≥ 2,20 м, объем помещения ≥ 15 м3 и/или 6 м2. Окно в котельной должно иметь площадь 0,5 м2, плюс оборудование естественной и искусственной вентиляции и/или вытяжки.
По периметру помещение может быть произвольной формы, но ширина дверных проемов должна быть ≥ 0,8 м, а сами проходы должны располагаться на расстоянии ≥ 1 м от котла и до стены напротив. Газовый котел можно устанавливать на любом этаже дома, а также в подвале и в мансарде.
Котельная с газовым котлом
Объем котельной для газового котла нормы 2021. Требования к котельной в частном доме
Меня засыпали вопросами про требования к котельной в частном доме, особенно архитекторы и заказчики. Нужно выполнить ряд условий, чтобы вам без проблем провели газ. Старые нормы никто не отменил, а новые стали противоречить старым, и отсюда масса вопросов. В этой статье я популярно отвечу на эти вопросы, и мы поставим точку в этой мутной теме.
Коллеги, эта статья для архитекторов и Заказчиков, поэтому тепловую мощность (кВт) я буду примерно переводить в площадь дома (м2). Так будет понятнее для большей половины читателей.
Во вкладках «Подробнее» я буду давать ссылки на нормы.
Меня зовут Алексей Гольцов .Около 9 лет я занимаюсь проектированием инженерных систем.
Некоторые люди строят дом без проекта, полагаются на опыт строителя, а потом тратят сотни тысяч рублей на исправлением косяков. Мои Заказчики ценят своё время, хотят в доме жить, а не заниматься решением проблем.
Проектирование позволяет учесть все нюансы на бумаге, подобрать оптимальное оборудование и точно посчитать материалы. Закупить все необходимое сразу, а не жить на строительном рынке. Но и проекты бывают разные.
Монтажные компании выпускают бесплатные проекты. Проектируют дорогие технические решения, чтобы потом заработать на оборудовании.
Услуги проектных компаний стоят дорого. Они работают строго по нормам, ничего не обсуждают с Заказчиком и не знают нюансов монтажа. Поэтому проекты получаются правильные, но неоптимизированные.
Какие документы необходимы?
Просто так построить котельную в частном доме нельзя — потребуется оформлять довольно много специальных разрешений. Обязательно проводится государственная экспертиза. Ей подлежат все проектные материалы, включая итоги инженерных изысканий.
Конечным итогом является вывод о соответствии или несоответствии проекта нормативным положениям. Официальное разрешение стало необходимым условием еще в 1997 году, с тех пор появилось разделение по классам опасности. Без разрешающего акта нельзя вводить в эксплуатацию котельные, которые:
- используют природный или сжиженный газ;
- вырабатывают не только тепло, но и горячую воду;
- содержат хотя бы отдельные части оборудования, рассчитанные на температуру свыше 250°;
- содержат хотя бы отдельные части оборудования, рассчитанные на давление выше 1,6 МПа.
Ввод в эксплуатацию оформляют соответствующим актом. Он недействителен, если нет подписей всех участников технической комиссии и сотрудника Ростехнадзора.
Техпаспорта на используемую технику должны быть зарегистрированы в органах технического надзора (что подтверждается еще и отметками на них). Пакет документов вместе с заявлением идет в территориальную инспекцию, а после выездной проверки вручают лицензию.
Общие правила монтажа газового оборудования
- Газовое оборудование монтируется только в помещениях, которые подходят по площади (в соответствии с ТУ на прибор) и эффективности вентиляции.
- Если это частный дом, то мини-котельная должна иметь окно, габариты которого соответствую требованию – численное выражение площади ˃ 0,02 «кубатуры» комнаты, в которой размещается газовое оборудование (все требования к котельной описаны здесь).
- Оконная рама должна открываться и обеспечивать безопасность домочадцев при вероятном взрыве газа. Ударная волна должна быть направлена наружу. С этой целью остекление помещений с газовыми приборами делается «легким», одинарным, без установки в топочной (котельной) стеклопакетов или массивных рам с 2-мя стеклами.
- Баллоны и иное газовое оборудование, располагающееся вне частного дома, помещается в специальную клеть у стены. Доступ к ней должен быть свободным (для удобства контроля и проведения ТО).
- Все работы по монтажу и подключению газового оборудования проводятся специалистами ресурсоснабжающей или иной аттестованной на данный вид деятельности организации. Самостоятельная установка чревата не только проблемами с нормальным функционированием изделия, но и аннулированием гарантии производителя.
Требования по монтажу оборудования
Они подробно изложены в инструкции на каждый газовый прибор. Их соблюдение – гарантия не только безопасности, но и того, что в случае отказа техники пользователь сможет рассчитывать на бесплатную замену как отдельного узла (комплектующего), так и всей установки в указанный период. Поэтому ТУ на котел (плиту или иное газовое оборудование) – один из основополагающих документов по порядку монтажа.
Газовые котлы напольные
- Основа под оборудование – огнестойкая. Как вариант – специально монтируемый постамент (кирпичная кладка, бетонная площадка) на высоту до 20 см.
- Минимальные расстояния от конструкций: горючих – 50 см, негорючих – 100 см.
- Для удобства проведения осмотров, обслуживания и ремонта газового оборудования по его периметру должна быть свободная зона (в пределах 1 м с каждой из сторон).
- Площадь мини-котельной в частном доме – от 4 «квадратов» при потолке высотой не менее 2,5 м. При этом должно быть обеспечено минимальное свободное пространство в помещении объемом 8 м³.
- Ширина полотна двери – от 80 см и более.
- Приток воздуха – естественный, из расчета площади продушин 8 см2 на каждый кВт газового прибора.
- Система дымоудаления с выводом трубы наружу. Конфигурация канала, сечение элементов рассчитываются индивидуально для конкретного частного дома в зависимости от материала стен, розы ветров и ряда других факторов.
Для системы дымохода целесообразно привести общие правила монтажа газового оборудования:
- Минимально допустимое возвышение над крышей (коньком): плоской – 1,2 м, скатной – 0,5 м.
- В пределах потолочного перекрытия стыков труб быть не должно.
- По всей протяженности трассы дымоход не должен располагаться ближе 100 см относительно материалов категории «легковоспламеняющиеся».
Котлы настенные
С учетом того, что данное оборудование имеет ограничение по мощности, требования к его монтажу не такие многочисленные.
- Минимальное расстояние до других приборов, горючих материалов – 0,2 м.
- Отстояние от напольного покрытия – от 0,8 до 1,5 м (по нижнему краю газового прибора).
- Для частных домов из древесины обязательно наличие негорючего слоя между стеной и котлом (например, асбестовое полотно). Минимальная толщина «защиты» – 3 мм.
Плиты газовые
Монтаж такого оборудования значительно проще. Плита ставится на кухне, следовательно, и открывающаяся створка окна, и вытяжка есть по определению. Где прибор разместить, решает сам хозяин, в зависимости от удобства пользования и общего дизайна помещения. Но подключение к магистрали вправе осуществлять только лицензированный специалист. Необходимо лишь учесть, что высота потолка (предельная, минимальная) – 2,20 м.
Запрещается
- Использовать для отделки топочной горючие материалы, устраивать фальш-полы и так далее.
- Производить сварные соединения при монтаже газового оборудования – только на резьбе.
- Прокладывать внутреннюю газовую магистраль из иных труб, кроме стальных. В отдельных случаях допускается подключение газовых приборов специальным гибким шлангом.
- Газовое оборудование, работающее от сети пром/напряжения, следует подключать через стабилизаторы.
- С целью упрощения монтажа системы дымоудаления и повышения КПД котла целесообразно устанавливать дымоходы коаксиального типа.
Согласование проекта
Если сравнивать затраты на обустройство котельных одного типа, то для работающих на разных энергоносителях отопительных агрегатов организация котельной для газового отопления будет стоить дороже всего. Это связано с тем, что, проект требуется согласовать в контролирующих инстанциях, и его разработку желательно доверить профессионалам.
Помимо самой проектной документации домовладелец должен предоставить следующий пакет документов:
- техпаспорт котельного агрегата;
- санитарно-гигиеническое заключение;
- сертификат соответствия котла действующим требованиям;
- инструкцию по эксплуатации выбранного газового котла.
Видео по теме:
Виды котельных
Отдельно стоящая котельная в целях безопасности
Существует несколько вариантов для создания котельных домашних установок, они разделяются на типы с учетом расположения бойлерных и разновидностей котлов. Чаще всего в больших домах организуют отдельные помещения, которые специально строят для этой цели. Оборудование подсоединяют к зданию с помощью инженерных коммуникаций, это хороший вариант для тех, кто не хочет терпеть неудобства при наличии агрегата, расположенного внутри здания.
Пристройки либо пристроенные бойлерные очень популярны благодаря низкой стоимости, их устанавливают максимально плотно к зданиям. Также есть вариант встроенного типа, он является более бюджетным, но при этом достаточно трудоемким в плане проектирования и разработки схемы помещения. Прокладка коммуникаций в таком помещении должна быть максимально простой, дополнительно учитывают затраты на шумоизоляцию, поскольку некоторые разновидности котлов сильно шумят в процессе работы.
Газовые
Помещение под газовый котел должно быть оборудовано вентиляцией
Котлы газового снабжения считаются наиболее безопасными и предназначены для установки в населенных пунктах при наличии магистрали газоснабжения. Газовые котельные не доставляют сложностей в процессе эксплуатации, поскольку процесс полностью автоматизирован. С их помощью можно обогревать здания с любой площадью, также они достаточно экономичны, потому что газовые котлы отдают больше энергии, чем потребляют. Современный прибор зажигается автоматически и оснащен системой, останавливающей работу в случае аварии.
Такие котлы имеют срок службы до пятнадцати лет и при этом экологичны благодаря минимальному выделению вредных веществ, отсутствию сажи и копоти. В перечень недостатков газовой бойлерной включают обязательную установку автоматики с целью предотвращения утечек и специальные требования к комнатам.
Твердотопливные
Для ТТ котла нужен дымоход и место для хранения топлива
Комнаты с котлами твердотопливного типа можно оборудовать в любых загородных домах при отсутствии снабжения газом. В таких агрегатах источниками энергии являются древесные отходы, к примеру, липовые, дрова либо уголь. Твердотопливная котельная — хороший бюджетный вариант, поскольку для нее подходит дешевое топливо, в том числе отходы деревопереработки. Также она безопасна и экологична, в процессе работы для нее не требуется электричество, а коэффициент сгорания составляет больше 80%, за счет чего практически не образуются зола и сажа.
Приборы этого типа служат более пятнадцати лет без необходимости менять дополнительные детали. У них есть и минусы, в том числе обязательное наличие дымохода с высокой тягой при монтаже котла, а также отдельного помещения для прибора. В них нужно регулярно загружать топливо и часто чистить по мере загрязнения. Помимо выделения отдельной территории под размещение твердотопливного котла понадобится дополнительное место, где нужно хранить дрова, уголь либо паллеты.
