Как установить насос в скважину

Процесс замены устройства

Современные насосы имеют высокую надежность и могут эксплуатироваться на протяжении длительного периода без обслуживания. Однако все же могут возникнуть проблемы, требующие проведения замены устройства. Причины неисправности могут заключаться в установке неправильной автоматики или выбора ненадежной модели, а также малой мощности насоса

Кроме этого перед установкой следует уделять особое внимание рекомендациям от производителя по обслуживанию. Примером приведем применение устройства на глубине 80-ти метров, несмотря на то, что максимальный уровень установки составляет 50 метров

Глубина размещения насоса определяет то, какая будет оказываться на него нагрузка.

Провести поднятие устройства можно самостоятельно. Процесс демонтажа предусматривает отключение трубопровода, после чего проводится подъем насоса при помощи лебедки. Отметим, что вес насоса может быть довольно большим, кроме этого вода оказывает дополнительное давление. Поэтому следует быть осторожным во время выполнения демонтажных работ.

 В подвешенном состоянии могут работать как вихревые, так и вибрационные насосы. Но следует учитывать, что вибрационные варианты исполнения могут стать причиной передачи вибрации крепежному элементу. Поэтому обычные крепежные элементы, к примеру, гайки и болт не стоит применять в подобном случае, за исключением контргайки.

Нюансы установки поверхностного насоса

Приоритетное условие размещения поверхностного водонасоса — правильный выбор места для него. Если прибор будет использоваться лишь в «дачный» сезон и храниться зимой в подсобке, то особых проблем с местом его установки нет. Достаточно выставить насос поближе к стволу скважины и повыше, чтобы вода при прокачке его не подтопила.

Если же поверхностный насос требует круглогодичного использования, тогда к выбору его расположения следует отнестись внимательнее:

• Дистанция от скважины. Мощность наружных насосов невысока, поэтому размещать их необходимо максимально близко к точке водозабора;
• Всепогодная защита. Требуется уберечь прибор от атмосферных явлений, разметив в помещении, бункере или внутри скважинного оголовка;
• Сбережение от морозов. При заморозках поверхностному насосу необходимо утепление, он не должен промерзать;
• Вентиляция места установки. Размещение прибора в помещении (укрытии) с недостаточной вентиляцией резко ускоряет коррозионный износ агрегата;
• Достаточная площадь размещения. Водонасос потребует периодического обслуживания. Поэтому место его стационарного размещения должно быть просторным, позволяющим выполнять ремонтные работы;
• Шумоизоляция места установки. Работа поверхностного насоса шумная, поэтому помещение для его установки потребует полноценной шумоизоляции. Либо следует выбирать установочную позицию прибора на удалении от жилых комнат.

Отметим, что мощность поверхностных насосов ограничена предельной глубиной всасывания до 8-9 метров. Причем соотношение всасывания «вертикаль-горизонталь» соответствует 1:4, что при предельной мощности вертикального всасывания в 8 м соответствует 32 м всасывания по горизонтали. Т.е. если забор воды наружным насосом выполняется с глубины 6 м, то предельная дистанция от скважины до местоположения агрегата рассчитывается так: 32 – 6∙4 = 8 м.

Однако следует также учитывать сопротивление в переходниках-трубах и неравномерное напряжение в электросети, вызывающие падение давления. Поэтому горизонтальная дистанция от ствола скважины до поверхностного насоса должна быть минимально короткой, даже меньше расчетной.

Что касается допустимой протяженности трубопровода на выходе из насоса, то здесь соотношение «вертикаль-горизонталь» будет 1:10, что соответствует 10 м горизонтального водопровода на 1 м вертикального.

Дополнительная комплектация наружного водонасоса, требуемая при организации водоснабжения из скважины, включает в себя:

Штуцеры. Необходимы для подсоединения к прибору трубы или шланга;

Шланги (трубы). Нужны для подъема воды из скважины и для подачи домашним потребителями. Обычное сечение под наружный насос – 32 мм;

Муфты (фитинги) с внешней резьбой. Требуются для крепления к шлангам функциональных элементов (фильтров, обратных клапанов и пр.);

Обратный клапан. Закрепленный на конце подающего шланга клапан блокирует уход воды обратно в скважину

Важное дополнение к системе водоподачи, поскольку всухую насос должен работать как можно реже;

Сетчатый фильтр. Монтируется к обратному клапану (перед ним), препятствует поступлению в насосный агрегат механических частиц (к примеру, песка).

Помимо названных элементов комплектации насосной системы можно оборудовать поверхностный насос на выходе специальным пятивыводным адаптером, позволяющим дополнить насосный комплекс манометром и реле давления, управляющим циклами работы насоса. Также пятивыводной адаптер позволит подключить к водоснабжающему прибору бачок гидроаккумулятора, завершающий построение полноценной насосной станции.

Последовательность установки погружного насоса в скважину

Сборка системы водоснабжения на скважинном насосе выполняется так:

Подключение кабеля ВПП. Кабель электропитания подключается к проводке водонасоса с помощью термоусадочных муфт, провода соединяются пайкой. Если насосный агрегат штатно укомплектован водопогружным электрокабелем и длины последнего достаточно для вывода из скважины, то заменять кабельную проводку незачем;

Монтаж обратного клапана. Он крепится к патрубку верхнего конца насосного агрегата через ниппельный переходник и обеспечит сохранность объема воды в рабочей камере прибора при его отключении. В некоторых моделях погружных насосов обратный клапан является частью общей конструкции агрегата и еще один клапан ставить на них незачем;

Монтаж нагнетательной трубы. Ее подключение выполняется муфтой через латунный фитинг к ранее установленному обратному клапану. Трубу ПНД необходимо максимально спрямить, изогнутых участков быть не должно. Кабель электропитания необходимо аккуратно выровнять и уложить по длине нагнетательной трубы;

Подсоединение троса. Многожильный трос из нержавейки или волокон полиамида проводится через специальные проушины на корпусе насоса, складывается петлей и крепится двумя металлическими зажимами. Поверх зажимы и кончик стального шнура проматываются водостойкой изолентой, чтобы минимизировать вероятность перетирания металлом стенки нагнетательной трубы под вибрацией от работающего насоса;

Обтягивание пластиковыми хомутами. С примерным шагом 700-1000 мм колонна трубы, и насосный электрокабель аккуратно обжимаются пластиковыми хомутами – плотно, но не в полный затяг. Страховочный трос хомутами не обжимается, только кабель и труба! Нельзя чересчур пережимать коммуникации, это повредит их. Металлические и проволочные хомуты не применять, поскольку они повредят выведенным от погружного насоса конструкциям;

Установки насоса в скважину. Для дополнительной защиты стенок обсадной трубы на корпус насосного прибора рациональнее одеть специальное резиновое кольцо

Опускать тросом колонну с насосом на заданную глубину требуется неторопливо и осторожно, плавными движениями (потребуется минимум два работника);

Крепление троса на оголовке. После вывода погружного насоса на расчетную глубину, следует зафиксировать трос к специальному кронштейну, установленному снаружи оголовка обсадной трубы

Крепеж выполняется петлей, проведенной через кронштейн и обжатой металлическими зажимами особого профиля.

Все время, пока происходит спуск колонны, удерживать ее вес у горловины скважины строго за страховочный трос! Запрещается подергивать за трубу или силовой кабель при ощущении некого препятствия в скважине – следует прекратить опускание, затем медленно и осторожно провернуть колонну влево-вправо. Если помеха закладке насоса сохраняется, требуется бережно вынуть колонну полностью и проверить при помощи видеокамеры, в каком состоянии стенки обсадной трубы (здесь лучше вызвать специалистов)

При залегании динамического уровня воды в скважине на глубине менее 10 метров погружной насос лучше крепить полиамидным тросом, тем более при использовании вибрационного насосного агрегата. Тросовое крепление из полиамида способно смягчить вибрации, снизить нагрузку на опорный кронштейн троса на оголовке обсадной трубы.

Отвод трубы ПНД из скважинного ствола следует производить муфтой с предварительной закладкой между концами труб забивного латунного фитинга, компенсирующего высокие нагрузки на растяжение. Фильтр грубой очистки рациональнее монтировать ближе к домовым потребителям скважинной воды, а не вблизи погружного насоса – проще будет его очищать периодически.

Если скважина на воду выполнена вблизи дома или внутри технического помещения коттеджа (перед возведением здания) и глубина ствола скважины превышает 40 м, то удобнее оборудовать ее скважинным адаптером. Если же скважина неглубока, либо достаточно удалена от дома или проходит большей частью через легкие грунты (к примеру, песчаник), то правильным будет оснастить ее кессоном, как наиболее надежным защитным сооружением.

Подготовка к монтажу насоса

Также выбор насоса будет зависеть оттого, какая производительность Вам нужна. Ведь если это жилой загородный дом, то напор воды Вам нужен постоянный, без перебоев.

Если же это просто дача, в которой Вы живете нечасто, то и мощность Вам подойдем меньшая. Чтобы скважинный насос служил Вам долго, обязательно используйте его согласно техническим данным, т.е. покупайте на ту глубину, при которой он будет эксплуатироваться.

Если качество грунта не отличается хорошими свойствами, то скважину лучше защитить при помощи бетонных колец, создав так называемый «коридор», который не допустит разрушения почвы. По диаметру насоса выбирается обсадная труба.

Также предусмотрите, как будет подсоединен насос к электрической сети. Кабель должен быть в спокойном состоянии, не растянутым.

Вода из насоса поднимается по трубам, чаще всего пластиковым.Т.к. именно пластик более долговечный: у него хороший срок службы, он не подвергается гниению и коррозии ему не страшны.

Прежде чем установить насос для постоянного использования, сначала прокачайте грязную воду из скважины при помощи дешевого насоса.

Монтаж глубинного насоса происходит прямо в скважине, тем самым не требует отдельного места.

Для начала необходимо собрать всю конструкцию, которая в последующем будет погружена в скважину.

Устройство насосной станции

Для комфортного проживания в загородном доме необходимо наличие безупречно смонтированной системы водоснабжения, в которой главную функцию выполняет насосная станция.

Знание устройства системы водоснабжения и принципа работы отдельных звеньев этой коммуникации позволяет самостоятельно выполнить монтаж водопровода или проконтролировать работу приглашенных мастеров, провести ремонт отдельного элемента или выполнить его замену при возникновении аварийной ситуации.

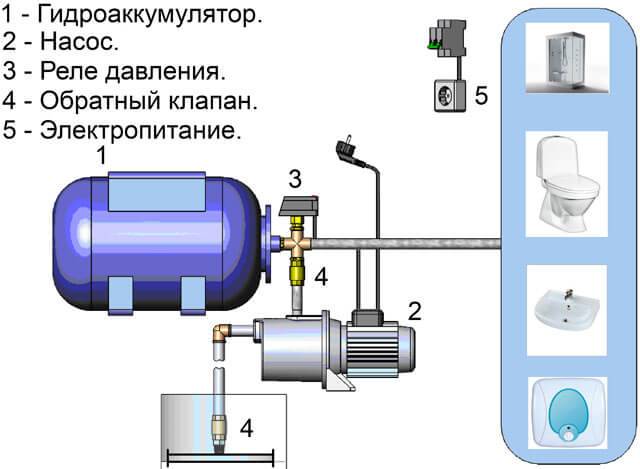

Система водоснабжения с насосной станцией для дачи для скважины состоит из следующих важнейших составляющих частей:

• Устройство для забора воды, оснащенное фильтром.
• Обратный клапан, препятствующий движению воды в обратном направлении.
• Всасывающая труба, идущая к насосу.
• Реле давления, регулирующее подачу воды.
• Датчики, по которым можно определить точные значения определенных параметров.
• Гидроаккумулятор, в котором происходит автоматическое накопление воды.
• Электродвигатель.

Гидроаккумулятор является современным и практичным устройством, однако не всегда есть возможность его приобрести. В этом случае для решения вопроса, как установить насосную станцию на скважину, можно использовать накопительный бак, хотя следует учесть его недостатки, включая слабый напор и неудобный монтаж. С учетом того, что специализированные магазины предлагают современные агрегаты для насосной станции, в которых уже имеется гидроаккумулятор, нет необходимости собирать и устанавливать систему с накопительной емкостью.

Решаясь на установку простой емкости для накопления жидкости, важно помнить о следующих правилах:

• Для создания необходимого напора накопительный резервуар устанавливают на максимально возможной высоте. Чаще всего монтаж выполняют в чердачном помещении.
• Основание, на котором предполагается монтаж накопительной емкости, должно быть усилено балками, плитами или дополнительными перекрытиями.
• Бак должен вмещать трехдневный запас воды на случай поломки насоса. Однако следует помнить, что в емкости объемом более 250 литров может накапливаться осадок.

Работает станция для подачи воды из скважины по следующему принципу: при снижении уровня воды происходит включение насоса, который закачивает воду и заполняет систему. Когда система заполняется до необходимого уровня, а давление достигает определенных значений, реле давления отключает насос. Настройки реле выставляют в зависимости от объема накопительной емкости и технических характеристик насоса.

На какую глубину опускать насос в скважину

Правильное определение глубины погружения скважинного насоса напрямую влияет не только на бесперебойность подачи воды их скважины, но и на срок его эксплуатации. И даже на срок эксплуатации самой скважины! Давайте подробнее разберемся в этом вопросе. Для этого вначале опишем, как происходит забор воды из скважины. Сразу оговоримся, что будет рассматривать скважинный центробежный насос. Вибрационные насосы типа «Малыш», «Ручеек» в скважинах, особенно в песчаных (примерная глубина 11-21 м), недопустимы! Подробнее об этом читайте статью «Почему вибрационные насосы лучше не использовать в скважине».

Как вода подается из скважины

Насос в скважине висит на трубе ПНД (для страховки имеется еще нержавеющий трос, который крепится к насосу и оголовку скважины перед тем, как опускать насос на глубину). Заборный патрубок насоса находится в нижней точке насоса. Вода под действием давления вышележащих слоев поступает через патрубок на рабочее колесо насоса и под его действием поступает в водоотводную трубу (труба ПНД), а далее поднимается вверх в мембранный гидроаккумулятор.

Охлаждение скважинного насоса осуществляется той же водой. При этом для нормального отвода тепла необходимо, чтобы насос был полностью погружен в воду. И даже небольшой перебой в теплоотведении недопустим! Из-за сильных нагрузок при работе и компактных размеров насоса его подшипники работают в очень жестких с точки зрения тепловых нагрузок режимах. И они просто расплавятся, если не будет обеспечен постоянный отвод от них тепла. Отсюда следуют следующие выводы:

– насос должен быть погружен минимум на 1 м от уровня воды, чтобы вода самотеком могла в него поступать (скважинный насос не самовсасывающийся!);

– насос должен постоянно находиться в воде для его охлаждения.

Динамический уровень скважины – вот основная характеристика, которая определяет, на какую глубину опускать насос в скважину

Динамическим уровнем называется расстояние от поверхности земли до зеркала воды при максимальном ее опускании в скважине. Вода опускается в скважине по двум причинам:

– при уменьшении внутрипластового давления воды (это может быть вызвано интенсивным отбором воды из скважин, находящихся на этом водоносном горизонте, например в летний период);

– при работе скважинного насоса (здесь заметим, что если расход насоса превышает дебит скважины, то динамический уровень всегда будет опускаться до точки забора воды, поэтому правильный выбор технических характеристик насоса очень важен; см. статью «Как рассчитать насос для скважин»)

Самое главное правило: насос в скважине нужно опускать минимум на 1 метр ниже динамического уровня воды в скважине.

Динамический уровень должен быть указан в паспорте скважины. Попутно заметим, что как следует из вышесказанного, для насосов разной производительности динамический уровень разный! Поэтому если вы ставите в скважину насос большей производительности, то глубина его погружения должна увеличиться. Особенно тщательно нужно подходить к вопросу на какую глубину опускать насос в скважину 11 или 21 метров. Монтажнику в скважинах с таких глубиной нужно досконально ознакомиться с конструкцией скважины. Также по возможности не опускать насос в открытый ствол.

Второе правило: скважинный насос должен находиться минимум в 3 — 6 метрах от дна скважины.

Это связано с тем, что при заборе воды в районе заборного патрубка наблюдается сильная турбулентность. При небольшом расстоянии насоса от дна скважины, эта турбулентность может поднять находящиеся там частицы песка и их затянет в насос со всеми вытекающими последствиями.

И еще несколько слов относительно вопроса: «На какую глубину опускать насос в скважину». Как видно из вышесказанного, динамический уровень зависит не только от производительности насоса, но и от общего водозабора в прилегающей местности и дебита скважины. Этот водозабор может увеличиться, а дебит, наоборот, упасть (например, произошло заиливание скважины). В этом случае насос может оказаться вне воды. Поэтому, в любом случае, оснащайте скважину датчиками сухого хода, которые выключат насос при падении воды ниже критического уровня (см. статью «Датчики сухого хода»)

Заиливание скважины в результате длительного простоя

Встречаются и нередко на практике случаи, когда длительный простой скважины приводит к ее сильнейшему заиливанию. Образовавшийся слой ила встает непреодолимой преградой на пути насоса. Когда застрял насос в скважине по данной причине, специалисты рекомендуют начать его раскачивание, во время которого устройство то поднимают, то опускают. К чему это приводит? Вода постепенно может начать размывать илистые отложения. В конце концов, возможно, дорога наверх освободиться, что позволит извлечь насос наружу. Главное, не торопите события и не проявляйте чрезмерной активности, чтобы не допустить глухого заклинивания насоса.

Есть и нестандартный способ борьбы с заилившейся скважиной. Надо привлечь к решению проблемы пожарников, которые с помощью рукава, опущенного в скважину, смогут размыть отложения ила. Освободившийся насос пойдет плавно наверх.

Чтобы предотвращать процесс заиливания скважины, надо проводить ее профилактическое очищение, периодичность которого должна составлять один раз в три года.

Разновидности насосов для скважин и их функции

Насосы для подачи воды из скважины могут погружаться в узкие скважины на большую глубину или монтироваться на поверхности. Принцип работы устройства и его монтаж заключается в следующем:

• Его основными элементами являются рабочие колеса, установленные на один вал.
• Вращение их происходит в диффузорах, что обеспечивает передвижение жидкости.
• После прохождения жидкости через все колеса, она через специальный клапан нагнетания выходит из устройства.
• Движение жидкости происходит за счет перепадов давления, которые суммируются на всех рабочих колесах.

Существует насколько типов такого оборудования:

• Центробежный. Такой насос позволяет подачу чистой воды обеспечить без крупных загрязнений.
• Шнековый. Это самое распространенное устройство, способно перекачивать жидкость с примесью частиц на один кубический метр не более 300 граммов.
• Вихревой. Передает только очищенную от загрязнений воду.

Несмотря на отличия, все виды насосов служат для выполнения аналогичных функций:

• Подавать грунтовые воды в частные дома и коттеджи.
• Участвовать в организации оросительных систем.
• Перекачивать жидкость в резервуары и емкости.
• Обеспечивать комплексное водоснабжение в автоматическом режиме.

При выборе насоса для участка учитываются такие критерии:

• Исходные размеры оборудования. Учитывать их нужно для обеспечения определенных технологических допусков при размещении насоса в скважине.
• Мощность источника электроэнергии. Скважинные насосы изготавливаются одно- и трехфазные.
• Мощность устройства. Такой параметр нужно определять заранее исходя из расчетного напора и водопотребления.
• Стоимость насоса. В этом случае нужно чтобы правильно было выбрано соотношение цена – качество оборудования.

Виды бытовых насосов

Насосы для скважин разделяются на погружные и поверхностные. Такие агрегаты имеют некоторые преимущества перед остальными:

• Большая глубина водозабора, которая недоступна для насосов любого другого типа.
• Легкость монтажа.
• Отсутствие трущихся частей.
• Низкий уровень шума.
• Длительный срок эксплуатации.

На фото показаны типы погружных скважных насосов.

Погружные скважинные насосы

Совет: Очень важно следить за грамотным и правильным обустройством оборудования, применять только качественные материалы. Нарушение технологии монтажа или использование плохих материалов может привести к:. Нарушение технологии монтажа или использование плохих материалов может привести к:

Нарушение технологии монтажа или использование плохих материалов может привести к:

• Обрыву насоса.
• Преждевременному его выходу со строя.
• При демонтаже невозможность поднятия насоса.

Как установить кессон для скважины?

Правильная установка кессона на скважину – это сравнительно сложный и крайне ответственный процесс. Если во время монтажа гидроизоляция сосуда будет нарушена, то в процессе эксплуатации скважины могут возникнуть серьезные проблемы, устранение которых потребует очередных денежных трат.

Технология обустройства источника водоснабжения состоит из последовательного ряда ответственных шагов:

1. Место. Начинать подготовку к процессу монтажа кессона, необходимо с выбора места под скважину.
2. Скважина. Первый из этапов — непосредственное бурение скважины.
3. Кессон. Вторым шагом приступают к процессу монтажа кессона.
4. Утепление. Третий этап заключается в том, что засыпают котлован землей до самой крышки, затем утепляют люк.
5. Монтаж оборудования. Этап четвертый — после завершения работ приступают к монтажу оборудования, которое должно обеспечить бесперебойную и эффективную подачу воды в дом и на участок.

Пошаговый монтаж кессона для скважины тоже состоит из нескольких пошаговых операций:

1. Котлован под кессон выбирают больше самого кессона минимум на 30 см. Это поможет и точнее его установить, корректируя совпадение трубы скважины и гильзы для ее прохода. К тому же, это позволит утеплить или укрепить стенки пластиковой конструкции.
2. В днище кессона с некоторым сдвигом от его центра проделать отверстие для последующей установки гильзы под обсадную колонну. Диаметр гильзы должен превышать соответствующий параметр трубы, измеренный по внешнему контуру, миллиметров на 10-15.
3. В боковые стенки кессона вварить патрубки под водопроводные трубы и кабель.
4. Выкопать котлован с таким расчетом, чтобы горловина после завершения установки возвышалась над землей не более, чем на 20 см.
5. Дно котлована закрывается песчаной подушкой толщиной 20-30 см. Засыпка из песка поливается водой для уплотнения. Поверх подушки отливается бетонная плита с армированием стальной сеткой. Можно заранее на ней разместить анкерные болты для закрепления кессона. Однако здесь можно ошибиться. Поэтому лучше сначала установить камеру на место, а потом высверлить в плите отверстия для крепежа.
6. Обрезать обсадную колонну на уровне грунта. Обсадная труба скважины обрезается с учетом будущей высоты пола камеры.
7. Уложить на котлован опоры в виде брусьев. На них поместить кессон.
8. Состыковать обсадную трубу с гильзой кессона, отрегулировать конструкцию по горизонтали, а затем герметично приварить.
9. Убрать из-под резервуара бруски.
10. Ввести в соответствующие ниппели трубы, кабель.

Вода, которая сразу заполнить скважину, будет грязной, поэтому ее необходимо откачать. Лучше это сделать дешевым временным насосом, а не при помощи оборудования для постоянного пользования.

Стоит отметить, что установка кессона целесообразна не во всех случаях. Иногда, в непосредственной близи от места нахождения скважины уже есть сооружение, которое подходит для размещения оборудования для системы водоснабжения. Тогда более рационально использовать это пространство по назначению, и не оборудовать скважину кессоном.

Водоподъемное оборудование можно разместить на первом этаже дома или в подвале, но есть такой возможности нет, то гидроаккумулятор, электрооборудование, системы автоматического управления насосом и фильтры грубой очистки размещают в кессоне.

Технология подключения

Прежде чем подключать поверхностный насос к источнику, не забудьте проверить общую длину вертикальной и горизонтальной подающей трубы. Она не должна быть больше размера, который указан в сопроводительной документации к прибору.

Подключение ведется по такой схеме:

1. Вывод насоса подсоедините к водопроводу через запорную арматуру. Также потребуется одинарное колено или тройник, это зависит от количества разводок.
2. Включите штекер в электророзетку 220 В/50 Гц.
3. В специальное отверстие на корпусе станции, которое находится недалеко от помпы, залейте воду в соответствии с рекомендациями изготовителя.
4. Произведите контрольный запуск агрегата и подождите, пока не сработает автоматическое отключение.
5. Проверьте показатели в гидробаке по манометру и сверьте их с данными техпаспорта прибора. При несовпадении значений настройте реле давления.

После заполнения аккумулятора надо открыть краны, проверить напор и общее функционирование водопровода и сантехнических приборов.

Не смотря на то, что подсоединение поверхностного напорного оборудования имеет некоторые сложности, внимательное чтение инструкции производителя, а также применение советов профессионалов сделают эту задачу по силам даже новичку.
