Как подключить бойлер к водопроводу

Особенности подключения напольного водонагревателя

Так как такой нагреватель устанавливается на полу, все подводы к нему расположены не на нижней панели, а внизу боковой или задней вертикальной стенки. В быту такие накопительные бойлеры используются редко, так как у самых миниатюрных из них объём бака составляет 100–150 л. Кроме этого, они занимают много места и имеют большую мощность, предъявляющую серьёзные требования к электропроводке и автоматике безопасности.

Подключение к воде у нагревателей напольного расположения выполняется аналогично настенным моделям. Подключение к электросети, ввиду относительно высокой мощности, необходимо выполнять исключительно через отдельный щиток.

рмнт.ру

Типы накопительных водонагревателей

Один из важнейших критериев выбора устройства – его тип по способу подключения. Существует два вида таких приборов.

Тип #1: Напорное оборудование накопительного типа

Используется в системах, где давление воды постоянное

При этом тип водоснабжения значения не имеет, важно, чтобы в магистрали поддерживалось давление. Напорные приборы имеют множество достоинств:

Постоянное наличие горячей воды, поскольку бак устройства никогда не пустует. По мере того, как расходуется подогретая вода, на ее место под давлением заливается холодная.
Хороший напор воды. Он определяется максимальным давлением в трубопроводе и обычно бывает достаточно высоким, особенно по сравнению с безнапорным аналогом.
Простота подключения к электросети. Учитывая, что прибор имеет мощность 3-4 кВт, проблем с электросетью не возникает.

Есть у оборудования и недостатки. Самый значимый – быстрое снижение температуры в бачке при поступлении большого количества холодной воды.

Невысокая мощность не позволяет нагревательному элементу быстро нагреть воду, поэтому приходится ждать, пока устройство справится со своей задачей. Особенно заметен этот недостаток у приборов небольшого объема.

Например, 50-литровый бак при использовании душа с расходом 3-5 л воды в минуту уже через15 мин. будет заполнен холодной водой. Для продолжения водных процедур придется подождать некоторое время.

Этот недостаток нивелируется правильным выбором объема прибора.

Тип #2: Безнапорные накопительные водонагреватели

Оборудование предназначено для работы с трубопроводами, в которых отсутствует постоянное давление. Воду в бак подают при помощи насоса, включающегося вручную или же автоматически.

В последнем случае внутри емкости монтируется поплавковый выключатель. Безнапорную систему многие считают неудобной и устаревшей, однако в некоторых случаях ее использование вполне оправданно.

Например, устройство будет очень уместно в дачном домике, владельцы которого не хотят обустраивать полноценную водопроводную систему. К числу достоинств безнапорного оборудования можно отнести:

Невысокую потребляемую мощность, что позволяет устанавливать прибор в домах со старой проводкой.
Простоту монтажа и подключения.
Медленное смешивание внутри бака горячей и вновь поступающей холодной воды.

Недостатков у безнапорных водонагревателей не очень много. Среди них – невысокая мощность, которая заставляет достаточно долго ждать, пока вода прогреется до нужной температуры.

Кроме того, нужно помнить, что жидкость в емкость поступает медленно. Поэтому уровень воды может опуститься ниже минимальной отметки, а это приведет к выходу из строя ТЭНа.

Важно всегда отслеживать этот момент. Выбирая место для водонагревателя важно учитывать его тип. Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Выбирая место для водонагревателя важно учитывать его тип. Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Первое включение

Перед первым включением электрического водонагревателя наполняют емкостью водой. Для этой цели открывают входные и выходные вентили бойлера.

Включают линию электропитание бойлера через розетку или автомат в домовом щитке. Проверяют функциональность автоматического выключателя. Для этого используется прибор — тестером. Запускают нагрев с помощью регулятора температуры, должна появиться цветовая индикация на панели устройства.

Фиксируют начальные показания температурного датчика, затем контролируют их каждые 15 минут. Рост температуры говорит о правильно выполненном монтаже. Ожидают, когда произойдет полный нагрев воды в баке, проверяют время нагрева и температуру, чтобы они соответствовали заявленным производителем значениям.

После достижения установленной температуры, проверяют, чтобы терморегулятор самостоятельно отключил нагрев. В процессе также контролируют работу предохранительного клапана.

Через него должны выходить излишки воды при термическом расширении, чтобы корпус не взорвался от излишнего давления.

Если все конструктивные элементы электрического водонагревателя во время первого пуска, работают с параметрами заявленными производителями в техническом паспорте, то бойлер можно оставлять в автоматическом режиме.

Необходимые инструменты

Подготовка рабочего инструмента и комплектующих изделий — один из наиболее важных этапов, позволяющих выполнить монтаж водонагревателя своими руками правильно и достаточно быстро.

С целью беспроблемной реализации схемы подключения водогрея к водопроводной системе нужно подготовить инструмент и материалы, представленные:

измерительными приборами в виде линейки или строительной рулетки;
труборезом ручного или электрического типа;
паяльником;
ударным рабочим инструментом в виде перфоратора или специальной дрели, применяемыми для просверливания отверстий, а также набор сверл;
крепежами в виде кронштейнов и анкеров, используемыми для установки водогрейного оборудования,
монтажными ключами для подсоединения элементов друг к другу, включая пассатижи и разводные ключи;
тройниками в виде фитингов, предназначаемых для выполнения врезки в водопроводную систему;
запорного типа арматурой, устанавливаемой на вход в водонагревательное оборудование, и позволяющей обеспечивать аварийное отключение прибора;
материалами, обеспечивающими высокий уровень герметичности всех выполненных соединений, в виде пакли, специальных паст-герметиков, а также уплотнительной ленты;
гибкими шлангами, посредством которых производится подача воды в водогрейный прибор и вывод её в систему горячего водоснабжения.

На стадии подготовки материала и инструмента в обязательном порядке учитываются все особенности конструкции водогрейного прибора и характеристики водопроводной системы.

Важно запомнить, что стандартной схемой может быть предусмотрено наращивание трубы или обустройство линии обводного типа, что потребует приобретения дополнительных труб, оптимальных по техническим параметрам и характеристикам.

Подготовительные мероприятия

До того как приступать к работе, следует определить, насколько высока несущая способность стены, на которой планируется монтаж. Нужно выяснить, выдержит ли она вес – причем значительный – нагревателя. Если есть подозрения, что не выдержит, то можно сконструировать небольшую подставку для поддержки либо же установить дополнительные кронштейны для устройства.

Важная информация! Ввиду того, что скорость регулировки температуры в нашем случае особой роли не играет, бойлер можно устанавливать в любом удобном месте.

В остальном же процедура монтажа не представляет собой ничего сложного: сверлятся отверстия, забиваются дюбели, вешается бойлер. Но чтобы сделать все правильно, необходимо подготовить необходимое оборудование и расходные материалы. Ознакомимся с перечнем.

Монтажный уровень	Лента ФУМ	Разводной ключ
Полипропиленовые трубы	Плоскогубцы	Рулетка
Маркер	Крестовидная отвертка	Перфоратор

Теперь переходим непосредственно к установке. Как мы выяснили, бойлер будет подвешен на стене, причем в предельной близости к крану: дело в том, что при движении температура рабочей жидкости несколько снижается.

Важная информация! Высота установки зависит исключительно от того, насколько удобной будет эксплуатация. Пользователь должен задавать требуемые режимы без какого-либо труда.

Алгоритм действий при установке должен быть следующим.

Шаг первый. Определяемся с местом монтажа (это нужно сделать еще непосредственно после покупки устройства)

Важно, чтобы это место соответствовало ряду требований:

к водонагревателю должен быть беспрепятственный доступ на протяжении всего эксплуатационного срока;
проводка должна быть достаточно хорошей (ее нужно проверить), дабы выдерживать нагрузку;
стояки с трубопроводом также должны быть в отменном состоянии; нередко при монтаже бойлера людям приходится дополнительно выполнять замену труб, т. к. совершить «врезку» в старые системы попросту невозможно;
наконец, необходимо, чтобы стена, куда будет подвешен нагреватель, была способна выдерживать массу, вдвое большую веса прибора (если емкость последнего составляет, скажем, 65 литров, то нужно, чтобы стена выдерживала как минимум 130 килограммов).

Шаг второй. У всех без исключения накопительных бойлеров (а именно такие устанавливаются в большинстве случаев) наличествует достаточно мощный ТЭН, ведь жидкость, что очевидно, нужно нагревать быстро. По этой причине схема подключения водонагревателя подразумевает ряд своеобразных требований к прокладке проводов (их диаметр зависит от рекомендаций конкретного производителя, хотя в среднем это от 0,4 до 0,6 см).

Подключаем бойлер к водопроводу

Ранее мы рассказывали о подключении бойлера к водопроводу, в дополнение к этой статье советуем вам ознакомится с данной информацией

Кроме того, желательно выяснить возможности счетчика, предельную силу тока, с которой он сможет нормально функционировать (если данный показатель ниже сорока ампер, то такой учетный прибор нужно демонтировать и заменить на новый). Еще для установки нагревателя понадобится выключатель, рассчитанный на нужное кол-во ампер, и провод 3х6 или же 3х8.

Шаг третий. Настало время непосредственно установки. Вначале берем маркер и рисуем на стене линию, которая будет самой нижней точкой нашего водонагревателя. Далее отмеряем расстояние крепежной планки, находящейся в верхней части корпуса, от этой линии. После этого в обеих точках, отмеченных на стене, просверливаем отверстия.

Важная информация! На самой планке дыры отсутствуют, поскольку она будет цепляться на вмонтированные в поверхность анкеры крючкового типа.

Если стены из бетона, то «заряжаем» перфоратор сверлом, выполненным из победита, если же стена обычная, деревянная, то подойдет и обыкновенное сверло для дерева (диаметр его должен превышать аналогичный показатель дюбелей). Туда забиваем дюбели, если требуется, применяем молоток. В дюбели вкручиваем железные анкеры – своего рода крючки, с помощью которых и будет навешиваться водонагреватель. Закручиваем анкеры до упора (как правило, это около 10-12 сантиметров). Цепляем бойлер на анкеры посредством крепительной планки.

Клапан предохранительный для бойлера

Ранее мы рассказывали о том как правильно устанавливать предохранительный клапан для бойлера, схемы подключения и цены. В дополнение к этой статье советуем вам ознакомится с данной информацией

В принципе, на этом монтаж нагревателя заканчивается. Как видим, ничего сверхсложного в этом не было.

Схемы подключения к воде настенного накопительного водонагревателя

Штуцеры для подвода холодной и отвода горячей воды расположены у бойлера настенного исполнения снизу, и отмечены синим и красным цветами соответственно. Подсоединение к магистрали может быть проведено двумя способами:

без группы безопасности;
с группой безопасности.

Схемы без группы безопасности можно использовать при подключении водонагревателя, рассчитанного на давление, превышающее напор в магистральном водопроводе холодной воды, если этот напор стабилен. При нестабильном, сильном давлении в магистрали, предпочтение следует отдать подключению через группу безопасности.

В любом случае подключение и монтаж системы водопроводов начинают с врезки тройников в трубопроводы холодной и горячей воды после кранов, установленных на входе водопроводов в квартиру.

Внимание! Если в доме трубы давно не менялись, перед работой нужно проверить их состояние. Возможно, потребуется замена проржавевших стальных труб на новые

От тройников выполняются отводы для подключения водонагревателя. При работе бойлера кран горячей воды должен быть полностью закрыт. Холодная вода беспрепятственно поступает на нагрев, на смесители, в бачок унитаза.

На бойлере на штуцер подвода холодной воды навинчивают обратный предохранительный клапан. Он служит защитой от термического расширения воды в баке-накопителе, периодически стравливая её излишки. От сливного отверстия клапана монтируется дренажная трубка, которая должна быть направлена вниз и опускаться в ёмкость или канализацию свободно, без перегибов, которые могли бы препятствовать сливу излишков воды в баке.

Обратный предохранительный клапан

Между клапаном и водонагревателем не может быть установлена запорная арматура. А вот тройник, на ответвлении которого установлен кран для опорожнения бака, устанавливать можно, и даже рекомендуется производителями. Трубу или шланг от него необходимо вывести в канализацию, либо тройником подвести на трубу подачи холодной воды до предохранительного клапана.

Подвод воды без группы безопасности с редуктором давления: 1 — запорные вентили водопровода; 2 — редуктор понижения давления воды; 3 — запорные вентили водонагревателя; 4 — обратный предохранительный клапан; 5 — дренаж в канализацию; 6 — вентиль для слива воды из бака; 7 — накопительный водонагреватель

Если магистральный водопровод требует регулировки давления, то редуктор или группу безопасности устанавливают на входе холодной воды после магистральных кранов или на ответвлениях от тройников. Как правило, для бытовых водонагревателей в городских условиях достаточно установки редуктора давления, понижающего напор до допустимых или рекомендуемых производителем пределов.

Группу безопасности для электрического водонагревателя составляют отдельные элементы, собираемые по месту. Не путать с группой безопасности для котлов! Порядок их монтажа показан на рисунке.

Схема сборки группы безопасности: 1 — обратный клапан; 2 — тройник; 3 — «американка»; 4 — предохранительный клапан FAR на 6 бар; 5 — компрессионный фитинг для металлопластиковой трубы (слив при превышении давления)

Схема подвода воды через группу безопасности: 1 — редуктор давления; 2 — вентиль для слива бака; 3 — группа безопасности; 4 — слив в канализацию при превышении давления воды

Для горизонтальных водонагревателей подключение производится по аналогичным схемам.

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан.

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

Монтаж муфты-«американки» на патрубок горячей воды бойлера.
Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

Металлическую трубу нужно тщательно зачистить от старой краски.
В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью.

Как установить электрический бойлер самостоятельно

Процесс монтажа накопительного бойлера начинаем с выбора места для его крепления в ванной комнате либо санузле. Наш выбор пал на стену над унитазом в санузле, где он точно никому не будет мешать. Следует обязательно учитывать, что стена должна выдержать нагрузку бойлера, поэтому от монтажа бойлера на не усиленные перегородки из гипсокартона стоит воздержаться. Если бойлер имеет объем 50 л, стена должна выдерживать двойную нагрузку, то есть 100 кг. Наш бойлер, например, рассчитан на 80 л воды.

При креплении бойлера определяемся с нижней точкой расположения бойлера и отметить её карандашом на стене. Замеряем расстояние от нижней точки до крепёжной планки на бойлере (она прочно приварена к корпусу бойлера) и опять отмечаем полученное расстояние на стене. Сверлим два отверстия. Крепежная планка отверстий не имеет, а анкеры с крючком на конце просто зацепляются за ее край.

Если стена из кирпича, бетона или дерева, то для работы используем перфоратор с победитовым сверлом (для деревянной стены — используем обычное сверло по дереву) диаметром, чуть меньше чем пластмассовый дюбель. Затем вставляем пластмассовый дюбель в отверстие (если нужно — вбиваем), и вкручиваем металлический анкер—крюк до того момента, пока он не перестанет поворачиваться. Обычно достаточно глубины 10 — 12 см. Вешаем бойлер, зацепив крюки анкеров за крепёжную планку на бойлере.

В принципе, процесс подвески бойлера завершен. Как видите, в нем нет ничего принципиально сложного.

Затем подключаем бойлер к водопроводу. Для этого нам понадобятся гибкие шланги.

Можно также использовать трубы металлопласта или полипропилена. Но это обойдется дороже, а монтаж потребует больше времени.

Снизу бойлера есть две трубки. Одна с синим опознавательным пластиковым кольцом для подачи холодной воды.

Вторая, выходная, для горячей воды, с красным кольцом соответственно.

В месте, где идет подача холодной воды, должен быть установлен предохранительный кран. Он идет либо в комплекте с бойлером, либо докупается отдельно.

Сначала прикручиваем предохранительный кран, предварительно намотав на резьбу уплотнительную ленту или сантехнический лён.

На предохранительный клапан снизу прикручиваем один конец гибкого шланга.

Здесь уплотнительная лента не нужна, так как в гайке шланга есть специальная резиновая прокладка, выполняющая ее роль.

Теперь точно также прикручиваем один конец другого гибкого шланга к трубке, из которой будет выходить горячая вода. Аналогично без уплотнительной ленты.

Займемся соединением свободных концов гибких шлангов. Конец шланга, к которому поступает холодная вода, соединяем с водопроводной трубой.

Обратите внимание, что предварительно нужно поставить на этом месте кран или вентиль, чтобы иметь возможность перекрыть подачу воды в бойлер при его замене или неисправности. Свободный конец другого шланга соединяем с трубой, ведущей к смесителю. Свободный конец другого шланга соединяем с трубой, ведущей к смесителю

Свободный конец другого шланга соединяем с трубой, ведущей к смесителю.

Надо сказать, что перед подключением бойлера, уже были выведены тройники на водопроводных трубах. Если у вас нет достаточного опыта работы с сантехникой, эту работу лучше доверить профессионалам!

Всё, что касается водопроводной части, на этом этапе соединено друг с другом.

Теперь подключаем электрическую часть. У водонагревателей типа «Thermex» есть хорошая особенность: кабель для подключения вместе с вилкой и специальным предохранительным реле идет в комплекте и уже соединен с бойлером. В противном случае, все это придется приобретать отдельно.

Благодаря тому, что все уже подключено, нам не пришлось открывать крышку бойлера, где находятся контакты. Достаточно было заранее установить розетку с заземлением недалеко от бойлера.

Включаем кран подачи холодной воды, проверяем герметичность соединений. Если все нормально (сухо без протечек), можно включить вилку бойлера в розетку.

На корпусе бойлера должна загореться лампочка-индикатор. Устанавливаем необходимую температуру воды с помощью регулятора температуры, расположенного на нижней части бойлера.

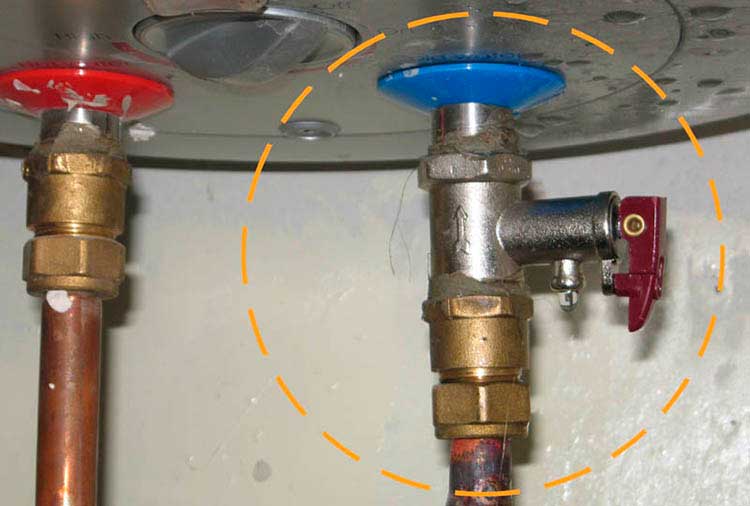

Монтаж предохранительного клапана

Следует более детально остановиться на установке предохранительного клапана. Необходимость наличия такого устройства обусловлено нормами безопасности. При нагревании вода расширяется. В случае несрабатывания теплового реле может произойти чрезмерный нагрев жидкости в баке и её закипание. Это может привести к взрыву устройства.

Чтобы этого не случилось, устанавливается предохранительный клапан. Устроен он несложно. Внутри металлического корпуса находится пара перпендикулярно расположенных друг к другу цилиндров, один из которых по диаметру больше второго.

Во внутренней части большего по диаметру компонента располагается тарельчатый клапан и пружина, обеспечивающая его прижимание. Меньший по диаметру цилиндр имеет заглушку с наружной стороны. Внутри имеется тарельчатый клапан, имеющий противоположное направления для срабатывания. Пружина в нём более жёсткая.

Принцип действия клапана состоит в следующем:

Когда давление в бойлере меньше, чем в системе подачи, то большой цилиндр обеспечивает беспрепятственное поступление воды в нагреватель.
Клапан закроется, как только давление в котле превысит давление в системе.
Весь бойлер работает в определённом диапазоне давления. В случае аварийного превышения давления, малый клапан откроется. Большинство устройств отрегулировано на срабатывание при показателе в 8 бар.

При установке предохранительного клапана нужно разместить его максимально близко к нагревателю. Рекомендуется между клапаном и котлом поставить манометр для возможности контролировать давление в системе.

Следует соблюсти ряд условий:

Диаметр входного канала подачи не должен превышать диаметра трубы с предохранительным клапаном.
Отводной канал необходимо вывести в точку слива, которая будет снабжена воронкой и разрывом между ней и трубой от клапана.
Отвод аварийной трубы должен обеспечить выход сливаемой жидкости за пределы зоны работы бойлера.
После проведения монтажных работ требуется испытание срабатывания клапана при нужном давлении.

Как установить?

Нагреватель должен быть подключен к сети водоснабжения с давлением не более 0,6 МПа, а минимальное давление не может быть ниже 0,1 МПа (около 1 бар). На трубе подачи холодной воды должен быть установлен предохранительный обратный клапан. Клапан не должен монтироваться непосредственно над нагревателем. Выход предохранительного клапана должен оставаться открытым, то есть соединен с атмосферой.

Не должно быть устройства (например, предохранительного) между предохранительным клапаном и нагревателем. В то же время разрешен тройник, на котором находится сливной клапан, позволяющий опорожнять резервуар. Если давление в сети водоснабжения превышает значение 0,6 МПа, необходимо его уменьшить с помощью регулировки клапана.

Установка нагревателя

Нагреватель должен устанавливаться квалифицированным персоналом, который обязан позаботиться о свободном доступе к устройству в случае дальнейшего обслуживания или быстрой его замены. В зависимости от конструкции агрегат крепится при помощи винтов к отверстиям на его задней стенке. Установка обязательно должна быть проведена на несущей стене здания. Это вызвано значительным весом нагревателя, заполненного водой.

Аппарат с большой емкостью бака может обеспечить несколько точек отбора воды. Нельзя сгибать соединительные патрубки на корпусе. Это может привести к повреждению антикоррозионной защиты эмалированного бака.

Первый запуск

После установки водонагревателя необходимо заполнить его водой. После заполнения проверяется герметичность и качество крепления. При необходимости нужно хорошо затянуть все винты. Если утечек нет, нагреватель можно подключить к сети, вставив вилку в розетку. Ручкой термостата установить желаемую температуру воды. Красный цвет индикатора означает потребление энергии и начало нагрева.

Отключение нагревателя

Чтобы отключить водонагреватель, нужно вынуть вилку из розетки. Если отключение происходит зимой, то вода в нагревателе может замерзнуть и ее необходимо обязательно сливать.

Исправность нагревателя

Чтобы поддерживать нагреватель в хорошем состоянии, необходимо удалять накипь в баке не реже двух раз в год

Если для этого мероприятия нет соответствующих химикатов или кислот, можно попробовать раздробить слой накипи вручную (следует соблюдать осторожность, чтобы не повредить внутреннюю поверхность резервуара)

Установка УЗО

В питающей линии бойлера обязательна установка УЗО — устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.

Ток утечки для УЗО – 10мА или 30мА.

Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:

Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.

Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.

Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.

Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.

При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:

При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант ~ 500кОм.

Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.

Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.

Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”

А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.

Самый простой вариант — это покупка УЗО розетки.

Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.

Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.

В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах).

А если есть заземляющий проводник, то УЗО отработает сразу после подачи напряжения на титан, не дожидаясь вашего касания. Вот и вся разница.

Как правильно подключить бойлер своими руками
