Как поменять картридж в смесителе самостоятельно

Что делать если петли заржавели

Если вы увидели, что петли покрыты ржавчиной, не стоит отчаиваться. В большинстве случаев, эту проблему можно решить достаточно быстро.

Если вам все же удалось полностью нейтрализовать окись, то, необходимо подумать о том, чтобы она не появилась в будущем. Для этого следует предпринять несколько простых мер:

• Прежде всего, чтобы дверь не скрипела, необходимо регулярно смазывать все движущиеся части, используя обычную пипетку или масленку, как это показано на фото;
• Если имеют место шарниры, то допускается такой выход из ситуации, как установка тавотниц. Для этого следует просверлить небольшую сквозную дырочку и нарезать резьбу. Далее, в приготовленное отверстие вкручивается специальная тавотница, через которую, в дальнейшем, можно добавлять в полость масло, чтобы дверь не скрипела.
• Если заводской тавотницы под рукой не окажется, можно просто заполнить внутреннее пространство смазывающим веществом и вкрутить заглушку, в качестве которой подойдет небольшой болтик.

Предлагаем ознакомиться Как поменять картридж в смесителе в ванной – инструкция, видео

Виды картриджей для смесителей

Главное предназначение картриджа – смешивать горячие и холодные потоки воды, а также регулировать интенсивность их подачи, обеспечивая бесперебойную работу сантехнического оборудования.

При оборудовании однорычажных смесителей применяют два типа устройств: шаровые и дисковые. По срокам эксплуатации они приблизительно равны. Но все же основная масса смесителей для бытового применения оборудована механизмами дискового исполнения.

В случае поломки главного функционального механизма сантехнического прибора следует как можно быстрее произвести в смесителе замену картриджа

Это обусловлено тем, что в правовой плоскости с производством керамических дисковых механизмов дело обстоит гораздо проще. Лицензию на изготовление шаровых типов устройств имеют далеко не все производители. Чтобы не платить за право выпуска, компаниям проще штамповать востребованные на рынке дисковые устройства.

Стальные устройства шарового исполнения

Конструкция шарового джойстика представляет собой запорный элемент в виде полого стального шара, оснащенного тремя сообщающимися между собой отверстиями: двумя входными и одним выходным.

Полый элемент, посаженный в картриджную гильзу, выполненную из высокопрочной резины, с передаточным механизмом соединяется с помощью рычага

Температура и напор потока задается в зависимости от положения отверстий входных патрубков и полостей шара. Чем больше площадь совмещения, тем сильнее поток.

При повороте или наклоне рычага стенки шара перекрывают одно или оба отверстия, давая возможность потокам из патрубков с горячей или холодной водой попадать и перемешиваться внутри полостей запорного элемента.

Главный недостаток шаровых устройств – уязвимость к отложениям, которые образуются и скапливаюся внутри них в процессе эксплуатации. Они ухудшают плавность нажима механизма, провоцируя выведение из строя джойстика.

В конструкции большинства моделей шар и седло помещены в единый корпус картриджа, но встречаются и варианты, где основание прикреплено непосредственно к внутренним стенкам крана

Исходя из диаметра, высоты и посадочной части эти типы устройств на рынке представлены в большом ассортименте

Поэтому при смене картриджа на смесителе важно подбирать и устанавливать полностью идентичную запчасть

Чтобы уберечь себя от ошибок при выборе, приводящих к незапланированным растратам, покупая новую «сердцевину», желательно для образца взять с собой отработанную старую.

Дисковые «сердцевины» из керамических пластин

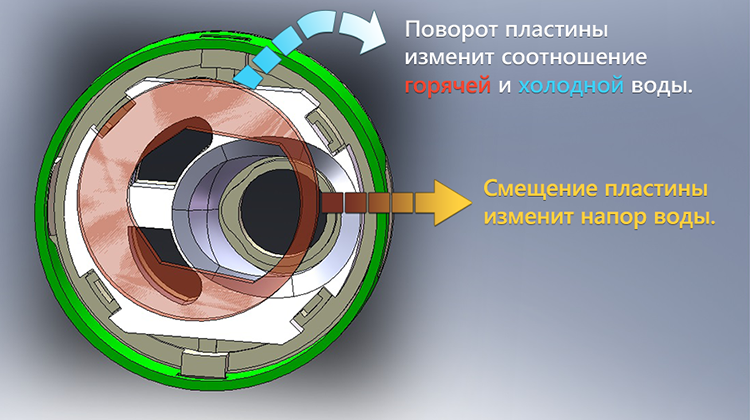

Дисковые картриджи оснащены двумя гладкими и плотно прилегающими друг к другу пластинами, выполненными из металлокерамики. Нижняя пластина надежно зафиксирована в «сердцевине», а подвижная верхняя соединена с управляющим стержнем, за счет чего свободно вращается вокруг своей оси.

В устройствах цилиндрического типа потоки воды перемешиваются за счет смещения дисков относительно друг друга, в результате чего отверстия полностью либо же частично перекрываются

В полости для смешивания располагается металлическая сетка, основное предназначение которой – подавлять шум. В некоторых моделях роль шумогасителя выполняют фигурные выступы.

Основой для фиксации самой ручки однорычажного устройства выступает шток. Он прикрепляется на верхнем керамическом диске, при необходимости может сниматься.

Регулировка напора воды в цилиндрических «сердцевинах» осуществляется за счет перемещения верхней пластины. Она оснащена выступами и впадинами, которые закрывают отверстия нижнего диска. Чем больше закрыты отверстия, тем слабее напор.

При заданном положении рычага впадины и выступы «сердцевины» плотно совмещаются, в результате чего полностью блокируется подача воды из крана

Чтобы повысить герметичность конструкции у большинства моделей в нижней части механизма установлены резиновые прокладки. Для продления срока «жизни» керамических элементов предусмотрено наличие металлической сеточки. Она выполняет роль фильтра грубой очистки.

Аналогичное устройство у картриджей для душевых кабинок. Рекомендуем ознакомиться с конструкцией и особенностями их ремонта.

Картриджи для однорычажных смесителей

Если вы решили купить картридж для однорычажного смесителя, следует знать, что они выпускаются двух видов:

• шаровые;
• керамические.

Картридж для шарового смесителя имеет регулировку поступления горячей воды, поэтому можно быстро и легко настроить комфортную температуру.

Видео:

Шаровой, благодаря своей форме, имеет меньшую чувствительность к жесткой и загрязненной воде.

Его принцип работы прост, в шар вода поступает через подпружиненные тефлоновые седла и два подводящих канала.

Потоки холодной и горячей воды смешиваются внутри шара, после чего вода выходит наружу. К главным недостаткам шарового механизма относится чувствительность шара к коррозии.

Также у него могут износиться тефлоновые уплотнения и соединительные прокладки из-за сильно хлорированной воды.

Можно купить керамический картридж для смесителя, который состоит из шайб (двух пластин), выполненных из оксида алюминия.

Между этими пластинами не должна просочиться ни одна капля воды. Керамические детали могут безупречно работать в течение десяти лет.

Керамические картриджи для смесителей душевых кабин распределяют воду на ручную лейку душа. Они находятся в диверторе.

При неисправности такого смесителя придется покупать дивертор.

Видео:

Если кран потек в ванной комнате, то картридж для смесителя для ванны меняется аналогично кухонному.

Как заменить картридж?

Конечно, керамические пластины картриджа служат намного дольше, но и они могут быть причиной плохой работы смесителя, а то и полного его отказа. Отремонтировать картриджи невозможно – надо знать, как их менять.

Есть несколько внешних проявлений неисправности картриджа:

• не происходит смешение горячей и холодной воды: на выходе – только одна из них;
• нет подачи воды вообще ни в одном положении рычага крана;
• температура воды на выходе не фиксируется, часто меняется;
• кран не осуществляет полную подачу воды;
• после открытия крана воду из смесителя не удается перекрыть;
• из-под рычага постоянно просачивается вода;
• повернуть рычаг можно, только приложив значительные усилия.

На работу и состояние смесителя, в значительной мере, влияют находящиеся в воде нерастворимые частицы ржавчины, извести, песка и других примесей. Применение различных фильтров очистки воды продляет срок надежной эксплуатации картриджа, а значит, и смесителя в целом.

Картриджный смеситель не только изнашивается, но иногда ломается из-за ряда причин:

• при изготовлении на производстве применялись некачественные материалы;
• частые резкие или ударные воздействия на рычаг смесителя;
• гидроудары в системе;
• плохое качество воды;
• плохие фильтры или их отсутствие.

Как видно, рассчитывать на вечную работу приборов смешивания и подачи воды, особенно картриджей, не приходится, и наступит время, когда старый картридж придется достать и заменить на новый. Для ремонта можно пригласить опытных сантехников, но, если есть необходимые навыки и желание, можно данные работы осуществить самостоятельно.

При замене картриджа понадобится следующий набор инструментов:

• отвертки под разный размер;
• разводной ключ;
• трубный ключ;
• пассатижи;

• шестигранный ключ (небольшой, для стопорного винта);
• чистая ветошь;
• жидкость WD-40.

Приобретенный новый картридж может не подойти по посадочным местам и размерам, поэтому лучшим вариантом было бы в магазин принести снятый старый узел и по нему купить новый. Условием такого обмена должно стать наличие других работающих источников воды, которые компенсируют отсутствие картриджа, подлежащего замене. Демонтаж неисправного картриджа производится без особых трудов – нужно самостоятельно сделать несколько несложных шагов.

Начинать работу следует со снятия пластмассовой декоративной заглушки (синяя/красная) простым поддеванием ее плоской отверткой. В глубине открывшегося отверстия находится небольшой стопорный винт. Надо убедиться, какая у него головка, и приготовить соответствующую отвертку или ключ-шестигранник. Винт полностью выворачивать не надо – достаточно немного ослабить.

Место посадки картриджа чистим от отложений, грязи, ржавчины, песка. К операции по очистке нужно подойти серьезно и тщательно: если останутся даже небольшие частицы, то картридж не станет плотно на свое место и при совпадении посадочных меток. После этого приобретенный новый картридж устанавливаем в тщательно подготовленное посадочное гнездо.

Включаем воду, проверяем работу на всех режимах. В случае появления протечки разбираем в известном порядке узел и устраняем неисправность. Теперь стопорный винт можно ввернуть поплотнее и закрыть технологическое отверстие декоративной пластмассовой пробкой (синяя/красная). Замену картриджей подобным образом производят в любых местах установки смесителей: эти узлы практически одинаковы по устройству и принципам монтажа и демонтажа. Различия смесителей в основном в их внешнем оформлении.

Другое дело, когда смеситель более сложной конструкции: с регулятором температуры, датчиком движения или сенсорами. Работу по замене деталей в таких приборах лучше доверить опытным специалистам.

Устранение течи

Задача замены картриджа в смесителе решается гораздо проще, чем кажется на первый взгляд. Вам понадобятся такие нехитрые инструменты:

• разводной ключ
• шестигранный ключ
• две отвертки

Порядок действий будет таковым:

• отключите подачу горячих и холодных потоков
• снимите декоративную заглушку, находящуюся на смесителе
• открутите винт-фиксатор, расположенный под данной заглушкой
• снимите ручку смесителя
• открутите  кольцо, расположенное под ручкой
• разводным ключом снимите гайку
• вытащите неисправный картридж смесителя

После всех действий вам остается:

• установить новый работающий картридж
• проделать предыдущие действия в обратном порядке
• включить воду, проверить исправность смесителя

Замена картриджа в смесителе производится легко, если следовать указанной выше инструкции. Для того чтобы выбрать подходящую деталь, рекомендуется четко знать, какой модели ваш смеситель, а лучше иметь при себе пример неисправного картриджа.

Советы по эксплуатации смесителя для продления работы картриджа

Даже дорогостоящие смесители могут быстро выйти из строя раньше времени при нарушении правил эксплуатации изделий:

1. Керамический картридж требует регулярной смазки. Если ручка начинает заедать, это означает, что старая смазка вымылась водой, и ее требуется подновить;
2. Не стоит слишком давить на кран при его открытии/закрытии. Достаточно легкого нажима;
3. Большинство производителей дорогостоящей сантехники предупреждают, что гарантийные обязательства на смесители действуют лишь при наличии в них фильтров тонкой очистки. Удалять их не следует ни в коем случае;
4. Бытует мнение, что при установке фильтров напор воды замедляется. Однако качественные изделия тонкой очистки не способны влиять на уровень давления. При засоре же достаточно открыть вентиль, и мусор сам уйдет в канализацию;
5. Хотя современные смесители уже снабжены системой фильтрации, обустройство дополнительного барьера для сбора крупных включений не помешает. На входе в квартиру установите хотя бы простейшие фильтры грубой очистки. Ведь основной причиной выхода сантехнического оборудования из строя является качество водопроводной воды.

Хотите, чтобы смеситель функционировал безукоризненно? Приобретайте продукцию от проверенных производителей в специализированных торговых центрах. Обязательно убедитесь в наличии сертификата. Проверьте также документацию – в ней должно быть отмечено, что изделие прошло тестирование при повышенном давлении в 3,5 Атм.

Накипь – основная причина поломки сантехнических приборов

Замена картриджа в смесителе

Как и рукоятка джойстика позволяет выполнять любые операции: открывать-закрывать воду, делать воду более холодной или более горячей.

2 — Заглушка

На заглушке могут быть два едва заметных пятнышка — красное и синее, обозначающие горячую и холодную воду, но главное назначение заглушки — закрывать:

3 — Болт крепления

Болт крепит ручку к штоку картриджа.

4 — Декоративная накладка

Ее назначение — создавать видимость, что смеситель в собранном состоянии — единое целое.

5 — Гайка крепления

Надежно прижимает картридж к седлу смесителя. Если гайка не докручена, то смеситель может пропускать воду и тогда вода может течь из-под ручки. В некоторых моделях для крепления картриджа может использоваться не гайка, а скоба, которая прикручивается длинными болтами к корпусу смесителя.

6 — Картридж

Сердце картриджного смесителя.

7 — Корпус картриджного смесителя

Ну а теперь можно приступать к замене картриджа, но сначала нужно перекрыть подачу холодной и горячей воды и на всякий случай заткнуть водосток в умывальнике, ванной или раковине, мелкие детали имеют обыкновение падать, а по закону подлости они падают так, что проваливаются  в сифон и потом вытащить их из сифона достаточно трудно. Так же было бы не плохо отогнать подальше детей, женщин, попугаев и других комментаторов.

Сначала снимаем ручку (1), а чтобы это сделать, нужно сначала снять заглушку (2). Обычно заглушка достаточно легко снимается ногтем, но можно использовать и простую отвертку, в крайнем случае шило. Затем откручиваем винт (3), крепящий ручку к штоку картриджа. В некоторых моделях, для этого понадобится шестигранник, но иногда достаточно простой или крестовой отвертки.

Выкручивать винт (3) до конца не обязательно, обычно достаточно выкрутить его на 4-5 оборотов, после этого ручка (1) достаточно легко снимается. Ну а теперь все просто: нужно снять или выкрутить декоративную накладку (4), делается это руками, после этого откроется доступ к гайке крепления картриджа (5).

Чтобы открутить эту гайку понадобится ключ на 27-30 или разводной ключ, а после того как гайка крепления картриджа будет откручена, мы можем лицезреть во всей красе картридж (6). Впрочем в некоторых моделях картриджных смесителей картридж может крепиться прижимной скобой и тогда никаких ключей вообще не нужно; винты, крепящие скобу, можно открутить крестовой отверткой.

Иногда, особенно если после установки смесителя или картриджа прошло много лет, вытащить картридж не так-то просто и это самый ответственный момент при замене картриджа. Убедитесь, что все вышеперечисленные крепления откручены или сняты, а затем можете резко дергать картридж. Если это не помогает, можно попробовать вытащить картридж за поворотный шток.

Если и это не дало результатов, то остается аварийный вариант — включить подачу воды. Если напор в водопроводной сети хороший, то картридж вылетит из смесителя.

Возможно, нижеприведенное видео поможет Вам  заменить картридж с минимумом потерь. В видеоролике включение воды для снятия картриджа не показано (пожалел видеокамеру).

Но самое главное, если картридж не встанет на место, то при работе он будет прокручиваться, и никакой регулировки воды не будет, да и протекать вода будет очень даже хорошо. После того, как картридж вставлен и надежно прижат гайкой или скобой, желательно проверить герметичность стыка картриджа и корпуса.

Для этого нужно включить подачу воды, если вода течет только из излива, то можно спокойно прикручивать оставшиеся детали.

Совет: Для брендовых смесителей приобретать картриджи лучше в фирменных магазинах. Картриджи, которые продаются на ближайшем строительном рынке или в ближайшем строительном магазине, обычно хорошо подходят только к китайским смесителям.

А еще у картриджей, предназначенных для фирменных смесителей, есть ряд дополнительных опций. В таких картриджах есть возможность выставить напор воды, для этого на поворотном штоке, есть специальный винт. При этом ручка будет подниматься не на максимальную высоту, а на ту высоту, которую Вы выставите.

А еще у хороших картриджей есть специальное кольцо, которое позволяет регулировать угол поворота штока. Если с горячей и холодной водой проблем нет, то можно настроить картридж так, что он почти не будет поворачиваться влево или вправо, а рукоятка будет только подниматься вверх или опускаться вниз.

Впрочем, в любой системе горячего водоснабжения есть технологические перерывы, связанные с ремонтом и профилактикой оборудования, поэтому использовать такую опцию нужно осторожно

Как заменить кран-буксу?

Менять деталь в смесителе необходимо на идентичную.

Для замены помимо отверток и ключей необходимо вооружиться пассатижами – многофункциональным инструментом, который может выступать как в роли кусачек, так и плоскогубцев и клещей.

Как снять и разобрать деталь?

1. Перекройте кран при помощи вентиля. Трубопроводная арматура, относящаяся к запорно-регулирующим изделиям, находится перед смесителем.
2. Поищите перекрывающий небольшого размера кран в случае отсутствия вентиля на подводящей трубе. Это шаровой кран большого диаметра в виде металлического шара с отверстием в верхней части.
3. При отсутствии и такого элемента перекройте воду на стояке.
4. Изымите декоративные колпачки. Примените отвертку.
5. Открутите и снимите винт. Его легко «вычислить». Деталь фиксирует маховик.
6. Удалите втулки. Они расположены вверху кран-буксы.
7. Открутите буксу. Примените ключ.

Нюансы работы

При откручивание старой кран-буксы можно столкнуться с некоторыми проблемами. В случае, если она основательно прикипела к корпусу и отсоединить ее сподручными инструментами не получается, необходимо применить следующее:

Обхватите трубным ключом грани шлямбура. Попробуйте сорвать его, двигая из стороны в сторону, словно раскачивая

Здесь важно не переусердствовать, а именно не навредить резьбе и не сломать в итоге смеситель. Используйте средства химического содержания

Они помогут ослабить резьбовое соединение

Возьмите немного уксуса, моющего средства типа Cillit либо другие кислотосодержащие составы. Если они не помогли, тогда попробуйте вылепить небольшую емкость из пластилина вокруг шлямбура. После этого опять влейте жидкость. Сдвиньте резьбу путем термического метода. Примените строительный фен, чтобы прогреть резьбовую часть. Необходимо добиться полного ослабления шлямбура.

Если перепробованные способы не помогли, следует удалить кран-буксу методом высверливания. Для этого срежьте выступающую часть шлямбура, а оставшиеся элементы высверлите. Сверло можно заменить фрезой.

Установка новой

Монтаж только что купленной либо отремонтированной детали не требует ничего сложного. Выполняются те же действия, что и при откручивании, только в обратной последовательности:

1. Проверьте, перекрыта ли вода.
2. Вкрутите кран-буксу руками и только после примените гаечный ключ или плоскогубцы для пущей уверенности, что она плотно прилегла к остальной конструкции. Не следует сильно «давить» на изделие, так как прокладка может деформироваться. Нарушение целостности элемента приводит к перекрытию канала поступления воды.
3. Старайтесь не повредить инструментом уплотнительную прокладку на седле крана.
4. Закрутите контргайку и зафиксируйте весь корпус детали от проворачивания.
5. Откройте воду. Отсутствие подтеков указывает на то, что все сделано правильно.

Ремонт картриджа смесителя

Косметический ремонт картриджа смесителя можно произвести своими руками. Но, сразу отметим, что это касается только поломок, связанных с засорением рабочих поверхностей или износом упорных колец. Если истерлись пластины или шарики, появились трещины и т. д., то устройство подлежит замене. Ни профессионально, ни самостоятельно отремонтировать его не выйдет.

Конструкция разборного картриджа

Что можно сделать при косметическом ремонте однорычажного смесителя:

1. Смазать пластины. Смазка керамических пластин в картридже необходима для уменьшения силы трения и продления их долговечности. Для этого могут использоваться различные масляные растворы или специальные герметики;

2. Регулировка термостатического картриджа. Иногда случается, что устройство при частом использовании «сбрасывает» настройки. Для устранения этой проблемы нет необходимости обращаться к специалистам;

3. Чаще всего используется кухонный смеситель, в результате чего его картридж быстрее засоряется различными частицами, которые присутствуют в воде. Почистить рабочие части запора может при помощи небольшой щетки, уксуса или горячей воды (если это не запрещено в инструкции пользователя).

Видео: разборка картриджа однорычажного смесителя
https://www.youtube.com/watch?v=5PkkfSig46I

Основные неисправности

Если кран протекает в выключенном состоянии – то это верный признак поломки картриджа. Последствия неисправности могут быть любые, от затопления соседей до космического счета за коммунальные услуги.

Если кран капает, у него течет из излива в закрытом положении или подтекает вода из носика при переключении режима «Дождь» (в душе) – то нужно разобрать смеситель и заменить картридж. Основная причина пропуска воды может заключаться в том, что запорный механизм износился или сам картридж треснул.

Капает из аэратора из-за неисправности смесителя (фото носит иллюстративный характер)

Аналогично, если флажковый или двухвентильный кран гудит, скрипит или туго поворачивается. Здесь также может быть несколько причин:

1. Картридж подобран не по размеру. Диаметр излива крана немного меньше выхода картриджа или шток длиннее нужного. В результате рычаг не может нормально вращаться по своей оси;
2. Если кран сильно шумит – то это сказывается резкий перепад давления в системе. Чаще всего для устранения такой неисправности достаточно заменить уплотнительную прокладку в кран-буксе. Полезно будет каждые несколько месяцев проверять состояние уплотнителя.

Устройство и работа однорычажного смесителя

За рубежом удобные и стильные смесители с одним рычагом вместо двух вентилей появились довольно давно – первый патент на подобный прибор был выдан еще в 1954-м году. Автором разработки была компания Delta Faucet.

Главным элементом изобретенного смесителя был шаровый клапан, состоящий из следующих трех компонентов:

• металлический шарик с тремя сходящимися в одной полости отверстиями;
• седло, выполненное из резиновых уплотнителей;
• шток, посредством которого можно менять положение шарика.

Седло было сконструировано таким образом, что входные отверстия шарика при его вращении (для этого нужно было подвигать шток в разные стороны) могли частично или полностью перекрываться.

При этом объемы поступления горячей и холодной воды можно было менять независимо друг от друга.

Таким образом, при отклонении штока вверх-вниз менялся напор, вправо-влево – температура воды. По сравнению с обычным двухвентильным смесителем новый прибор обладал двумя важными преимуществами:

• настройку напора и температуры воды можно было осуществлять одной рукой (и одним движением);
• температуру воды достаточно было отрегулировать всего один раз, а не при каждом пользовании смесителем.

Несколько позже немецкая компания Hansgrohe предложила иную конструкцию однорычажного смесителя, основным рабочим элементом которого был дискообразный картридж, состоящий из двух керамических пластин. Как и в шаровом клапане, в нем имелись три отверстия, и все они были расположены снизу. Смешивание горячей и холодной воды происходит в верхней части картриджа.

Устройство однорычажного смесителя

Двигая рычаг, пользователь в большей или меньшей степени совмещает отверстия с камерой смешивания, меняя, таким образом, объем поступающей жидкости. Для плавного перемещения картриджа применяется силиконовая смазка.

Позднее ассортимент дополнился смесителями с вертикальным рычагом, напоминающим компьютерный джойстик. Их так и называют – джойстиковыми.

Из-за отсутствия торчащей в сторону пластины рычага джойстиковые смесители являются более компактными. Это позволяет реализовать эффектные дизайнерские задумки, например, спрятать смеситель в шкафчике над раковиной.

Керамика очень хорошо переносит трение и не подвержена коррозии, в этом состоит основное преимущество картриджных смесителей. Но они весьма чувствительны к содержащимся в воде твердым примесям. Расстояние между керамическими пластинами чрезвычайно мало и составляет несколько десятых долей миллиметра. При таких условиях даже самая мелкая песчинка может стать причиной скола, который впоследствии начнет пропускать воду.

Устройство и принцип работы сантехнического картриджа

Шаровые смесители песка и ржавчины не боятся, но они сложнее в изготовлении и требуют регулярной (примерно раз в два года) замены резиновых уплотнителей.

Дешевые картриджные смесители от малоизвестных производителей следует покупать с осторожностью, так как они могут преподнести пользователю неприятный сюрприз. Из-за неудачной конструкции и применения низкокачественных материалов такие приборы часто обладают малым углом температурной настройки. Это значит, что с их помощью бывает непросто установить комфортную температуру воды в пределах 35 – 41 градус

Это значит, что с их помощью бывает непросто установить комфортную температуру воды в пределах 35 – 41 градус.
