Дымоход для газового котла: нормы и требования к монтажу, сравнительный обзор видов

Виды дымоходов для индивидуального дома

Температура топочных газов, отводимых из топки котлоагрегата через дымоотвод, зависят от вида сжигаемого топлива, например, для газа она находится в пределах 150 -200 С.

Кроме отвода горячих отравляющих веществ, дымоходы для газовых агрегатов должны обеспечить скорость движения газов, чтобы минимизировать скопление сажи на внутренних поверхностях нагрева котлоагрегата и дымоотводящих каналов.

Наиболее популярные системы дымоотвода, которые устанавливают в коттеджах:

1. Нержавеющие конструкции. Они признаются наилучшим вариантом, по той причине, что невосприимчивы к коррозионному воздействию агрессивных газов, обладают сравнительно незначительным весом и организуют хорошую тягу. Период использования газохода из нержавеющей стали составляет более 15 лет. Подобную систему допускается монтировать собственными силами, поскольку она собирается из взаимосвязанных модулей, которые продаются в торговой сети.
2. Система из оцинкованной стали менее надежная, чем нержавеющие конструкции, особенно в конструкциях, в которых часто образуется конденсат. Вода, соединяясь с азотом и серой в уходящих газах, образует серную и азотную кислоту, способную в течение пяти лет вывести такой дымоход из строя.
3. Керамические дымоходы могут эксплуатироваться свыше 30 лет. Материал имеет высокие показания кислотной и термостойкости, особенно пользуются популярностью конструкции с внешним стальным контуром.
4. Коаксиальный дымоотвод относится к современной системе, обладает высокоэффективными аэродинамическими характеристиками, в связи, с чем создает хорошее разряжение в топке. Строение данного газохода выполнено в виде двух труб, одна расположена в другой. По внутренней, отводятся дымовые газы, а воздух поступает по внешней. Положительным при этом является система подогрева воздуха, поскольку он продвигается вдоль горячей внутренней трубы и поступает в топку уже горячим, тем самым снижая удельные расходы топлива на выработку единицы тепловой энергии. Система предварительного подогрева повышает КПД котла до 5-6 %. Такая конструкция допускает выполнять ремонт дымоходов для газовых котлов своими силами.
5. Кирпичный дымоход — это традиционный вариант обустройства дымовых каналов. Когда-то их применение было массовым, а сегодня они уже не соответствуют современных энергоэффективным требованиям в бытовой теплоэнергетике. Массивность конструкции дымохода из кирпича для газового котла и большее внутреннее сопротивление снижают тягодутьевой напор в котле, особенно при максимальной нагрузке. Чистить кирпичный дымоход требуется довольно часто, на его внутренних поверхностях скапливается конденсат, в связи, с чем кислотная среда разрушает кирпичные конструкции.
6. Асбоцементные трубы — недолговечная система, ее применяют в качестве временного газохода. При сравнительно недорогой цене, монтаж дымохода газового котла выполнить довольно сложно, так как требуется строго вертикальная установка дымохода для газового котла, что сложно выполнить из-за тяжеловесной конструкции.

Принцип установки дымохода в шахте

В современных домах стараются запрятать все инженерные коммуникации и другие конструкции, которые портят интерьер. Для того, чтобы дымоход выглядел аккуратно, его укрывают в специальной шахте. Туда же можно запрятать не эстетичные коммуникации: водопроводные трубы, стояки канализации, вентиляционные каналы.

Дымоотводная труба на уровне неотапливаемого чердака закрывается теплоизоляционным материалом. Лучшим материалом считается базальтовая вата, которая выдерживает высокие температуры до 300 градусов. Она долговечная и не выделяет вредных веществ в атмосферу.

При утеплении дымохода значительно улучшается тяга, уменьшается образование конденсата, повышается КПД газового оборудования. Таким образом, затраты на качественное утепление дымохода окупятся за счёт его долговечности и экономии топлива.

Изготовление и монтаж газохода своими руками

Правила монтажа котельной обязывают исполнителей начинать ее с установки дымоходов и вытяжной вентиляции. Размещение и обвязка газового котла с инженерными системами выполняется во вторую очередь. При этом полипропиленовыми трубами котлы не подключаются.

Вначале определяют диаметр дымохода для газового котла и способ прокладки. Первый параметр обычно обозначен в паспорте котла и в проектной документации на монтаж котельной установки.

Что касается способа прокладки она будет зависеть от конструктивных характеристик дома, помещения топочной, но в случае установки котла с закрытой топкой рекомендуется устанавливать наиболее инновационную систему дымоотвода — сэндвич дымоход тождественного либо большего сечения, чем у котлового патрубка.

Далее по имеющейся схеме установки газоотвода составляют список деталей для монтажа:

• тройник с патрубковым выходом 89 градусов, для соединения горизонтального элемента с вертикальным;
• тройник, с установленным люком;
• блок с конденсатоотводчиком, для сбора конденсата в дымоходе газового котла;
• участок с соединительной муфтой для подключения к выходному патрубку котла;
• гибкий дымоход переходная секция — сэндвич;
• прямые секции — с числом и длиной по схеме дымохода;
• 2 колена с углом отвода 30 градусов требуются для обхода кровли;
• верхний защитный колпак конструкции от воздействия атмосферных осадков;
• стеновые хомуты с кронштейнами;
• конденсатосборник для дымохода;
• опорная платформа, для дымохода газового котла;
• утеплитель или теплоизоляция.

Для внутреннего расположения дымоотводной системы потребуется переходники через конструкционные элементы здания и утеплитель конструкции в точках соприкосновения.

Расчет размеров

Выбор газохода необходимо выполнять только после приобретения котлоагрегата, в противном случае очень сложно подобрать нужные параметры: протяженность, угол поворота, месторасположение конденсатоотводчиков. Отдельные модули дымоотводной системы, возможно, купить в торговой сети.

Для профессионального монтажа газохода желательно сначала выполнить расчет сечения входного отверстия по формуле: F = (К х N) / (4,2 х √ Н), где:

• К — расчетный коэффициент дымоотводной системы агрегата, принимается 0.03;
• N — мощность котлоагрегата, обозначенная в технической документации на отопительный котел;
• Н — минимальная высота газохода, установленная расчетным путем заводом изготовителем для конкретной марки котлоагрегата.

После получения площади сечения ее сравнивают с данными устройств имеющимися в торговой сети и при необходимости выбирают ближайший больший вариант. При применении асбестовой трубы, сечение дымоотводящего канала принимается не меньшим 100 мм.

Установка газоходов

1. Подсоединяют к выходному дымоотводному патрубку котлоагрегата проходной элемент, спроектированный для прохода сквозь стенку.
2. На поверхности стенки выполняют разметку согласно данным проходного компонента и делают проем в стене.
3. Выводят дымоотвод из комнаты.
4. Выполняют утепление дымохода от газового котла.
5. Прикрепляют к дымоходу тройник.
6. Выполняют наращивание дымохода, присоединяют новые элементы до расчетной длины.
7. Устанавливают защитный оголовок от осадков.
8. Для закрепления конструкции к стене применяют кронштейны с шагом 2.0 м.
9. Закрепляют все стыковые соединения хомутами.

Из какого материала

Дымоход для газового котла в частном доме можно сделать из разных материалов. Основное требование — стойкость к химически агрессивным веществам, неспособность пропускать газы. Традиционно используют несколько материалов. О достоинствах и недостатках,особенностях сборки каждого из них поговорим подробнее.

Кирпичный дымоход

Сегодня это уже не самый популярный тип дымоходов. Он получается тяжелым, при большой высоте требует наличия фундамента. Кроме того кладка кирпичного дымохода занимает немало времени.

Вместе с тем, этот вид дымовых труб обладает рядом отрицательных качеств. Первое — внутренние стенки его негладкие, что способствует скоплению сажи, ухудшает тягу. Второе — кирпич — гигроскопичен. Потому стекающий по стенкам конденсат впитывается, что способствует быстрому разрушению.

Устройство кирпичного дымохода для газового котла с вставкой металлической гильзы

Чтобы решить эти проблемы внутрь кирпичного дымохода вставляют гладкую трубу подходящего диаметра. Обычно это труба из нержавеющей стали или асбеста

При строительстве такого комбинированного дымохода необходимо уделить внимание следующим вещам:

• Стыки трубы-вкладыша надо делать герметичным. Если это обычные или сендвич-трубы из нержавеющей стали, все происходит стандартно — дымоход собираем по конденсату. Если вкладыш сделан из асбестоцементных труб, придется позаботиться о герметичности стыков. Причем замазать стык цементом — не вариант. Такое соединение никак не является герметичным — конденсат будет впитываться. Придется придумывать герметичные хомуты, использовать гидрофобные (водоотталкивающие) составы. Причем они должны быть еще и химически стойкими. Как вариант, можно рассмотреть промазывание стыков жаростойкими герметиками с температурой эксплуатации порядка 200°C.
• Для того чтобы конденсат образовывался как можно меньше, трубы (даже внутри кирпичного кожуха) лучше утеплить. Для этого желательно использовать утеплитель, который не боится намокания.
• Внизу к трубе-вкладышу обязательно должен быть пристроен конденсаотосборник. Доступ к нему должен быть свободным.

Если сделать дымоход для газового котла по этим правилам, то даже при обильном выделении конденсата с ним легко будет справиться.

Нержавеющая сталь — одностенные трубы и сендвич

Современные газовые котлы устроены так, что температура дымовых газов на выходе не очень высокая. Потому конденсат образуется всегда. При хорошей тяге большая его часть улетает в трубу, при хорошем утеплении оставшаяся часть испаряется. Так и получается, что в конденсатосборнике жидкость присутствует не всегда. Но сам конденсат образуется при работе газового котла все время. Когда-то в большем количестве, когда-то в меньшем. В связи с этим, требования к нержавеющей стали для дымохода высокие: она должна выдерживать длительный контакт с едкими веществами. Этим требованиям отвечает в основном пищевая нержавейка. Да, она стоит немало, но только она будет служить годами.

Строение сендвич-трубы

Теперь о том, делать дымоход для газового котла из одностенной трубы или из сендвич-труб. Для того, чтобы конденсат образовывался в минимальных количествах, желательно чтобы дымоход не остывал. То есть, его надо утеплять. И хоть сендвич-дымоход имеет прокладку из утеплителя, при наружной прокладке (на улице) его тоже лучше утеплить — дольше прослужит, лучше будет тяга. Но в данном варианте потребуется меньше утеплителя — один слой, тогда как обычную трубу, возможно, придется оборачивать двумя или даже тремя слоями. Так что затраты на обустройство дымохода из одно-стенной нержавеющей трубы и сэндвичей будут сопоставимы. Просто в первом случае придется использовать большее количество утеплителя, во-втором меньшее.

Требования, предъявляемые к помещению котельной с газовым котлом

Так как газовые котлы являются устройствами с высокой пожароопасностью и взрывоопасностью, к котельным с таким котлом предъявляются строгие требования. Выполнение этих требований является обязательным условием при оборудовании котельного помещения.

Основные требования к газовым котельным:

• Не допускается установка газовых котлов в жилых помещениях дома.
• Запрещено устанавливать котел вблизи от источников открытого огня.
• Одновременно в котельной допускается установка не более 4 газовых котлов, суммарная мощность которых не должна превышать 200 кВт.
• К котельным на базе газовых котлов с герметичной (закрытой) камерой сгорания не предъявляются требования, устанавливающие минимальный объем помещения.
• Минимальный объем котельной для газового котла с открытой камерой сгорания определяется исходя из мощности котла:
  • До 30 кВт – 7,5 м³;
  • От 30 до 60 кВт – 13,5 м³;
  • От 60 до 200 кВт – 15,0 м³.
• В помещении котельной высота потолка для газового котла должна быть не меньше 2,2 м.
• Требуемая площадь помещения для газового котла выбирается из расчета 4 кв.м на один газовый котел.
• Котел устанавливается таким образом, чтобы был обеспечен беспрепятственный подход к нему с любой стороны. Расстояние между передней поверхностью котла и противоположной стеной должно обеспечивать удобство обслуживания котла и составляет не менее 1 м.
• Пол в помещении котельной должен быть выполнен из негорючих материалов.
• При установке напольного котла, поверхность пола должна быть выровнена.
• В помещении с газовым котлом должна быть предусмотрена приточная вентиляция. Размер вентиляционного отверстия должен быть не менее 200 кв.см и зависит от источника приточного воздуха. Если приток воздуха поступает из соседнего помещения здания, то минимальный размер вентиляционного отверстия должен определяться из расчета 30 кв.см на 1 кВт мощности котла. Если воздух поступает непосредственно с улицы, то для газового котла достаточно приточной вентиляции размером 8 кв.см на 1 кВт.
• Нижний край вентиляционного отверстия должен находиться на уровне не выше 30 см от пола. В случае если установлен котел, работающий на сжиженном газе, то вентиляцию располагают на уровне пола, при этом вытяжной канал должен располагаться с уклоном в направлении наружного отверстия.
• Дверной проем, ведущий в котельную должен иметь минимальную ширину 0,8 м.
• Если устанавливается котел с открытой камерой сгорания, то в помещении нужно предусмотреть окно от 0,25 кв.м. Если используется котел с закрытой камерой, то такое окно не требуется.
• В котельную должно быть проведено электроснабжение с индивидуальным автоматом защиты и заземлением.
• На каждой газовой магистрали, подведенной котлу необходимо установить запорный узел.
• Для отведения продуктов сгорания нужно установить газонепроницаемый дымоход, диаметр и высота которого должны соответствовать характеристикам котла. Минимальная высота дымохода не должна быть ниже, чем конек крыши здания для предотвращения возникновения обратной тяги.

Особенности эксплуатации

Монтаж дымохода газового котла и его подключение настолько ответственное мероприятие, что его лучше доверить специалисту газового хозяйства. Но если решено сделать это самостоятельно, нужно твёрдо исполнять следующие требования:

Подключение более одного газового котла к дымоходу способом совмещения труб недопустимо

При такой конструкции продукты сгорания попадут в дом.
Запрещено совмещать элементы из оцинковки с кирпичом, асбестом и алюминием.
К исполнению работ можно приступать только после тщательных расчётов сечения дымохода соответственно параметрам приобретённого газового котла.
Длина дымохода должна быть не менее 5 метров от нижнего уровня топки до верхнего конца.
При установке любого типа дымохода, кроме коаксиального, важно расположить его на правильной высоте

При установке дымохода на здании с плоской кровлей высота трубы над крышей должна быть более 1,5 метра.
Оголовок трубы, ось которой расположена на расстоянии от 1 до 3 метров от конька, должен находиться не ниже его уровня.
При расстоянии от трубы до конька менее 0,5 метра возвышение трубы над линией стыка скатов должно быть не менее 0,5 метра.
При длине части трубы над крышей более двух метров, она должна быть укреплена дополнительными растяжками в количестве не менее трёх штук.
На оголовок трубы необходимо установить дефлектор.
Установка дефлектора увеличивает тягу на 20–25%

Проверка тяги в дымоходе газового котла

Поводом для проверки являются явные показатели неправильного горения котла, которые можно распознать по таким признакам:

1. Появление запаха газа и ощущение задымлённости в помещении.
2. Изменение цвета пламени горелки в сторону красного. Это явный признак неполного сгорания топлива.

При наличии указанных обстоятельств нужно немедленно перекрыть подачу газа и проветрить помещения. После этого проверить тягу в трубе и определить причину её недостаточности:

1. Проверить положение устройств регулировки тяги: шибера или поворотной заслонки. Они должны быть в открытом или промежуточном положении.
2. Воспользоваться анемометром для измерения скорости движения воздуха в районе окошка топки. Хотя покупать дорогостоящий прибор вряд ли кто будет, поскольку можно воспользоваться народными способами.
3. Поднести к проёму полоску газетной или туалетной бумаги. При нормальной тяге она будет активно изгибаться в сторону котла. Проверку также можно провести пламенем свечи, зажигалки или спички.

   Наличие тяги проще всего проверить, поднеся спичку к топке — пламя должно отклоняться в сторону дымохода

Причинами падения тяги могут быть:

1. Недостаточная высота трубы. При определённых погодных условиях тяга при этом может ухудшаться или пропадать вовсе.
2. Загрязнение дымовой трубы сажей, в результате чего критически изменилось эффективное сечение канала.
3. Отсутствие дефлектора на верхнем конце трубы. При определённом направлении и силе ветра могут возникнуть воздушные потоки, препятствующие выходу продуктов горения из дымовой трубы вплоть до образования обратной тяги.

Необходимо достоверно установить причину падения тяги и устранить её. В доме обязательно должен быть альтернативный источник тепла. Тогда мероприятия по устранению причин падения тяги можно будет проводить в спокойной обстановке и в комфортных условиях.

Устанавливаем сэндвич дымоход

Первый этап монтажа приставной конструкции – пробивка отверстия в наружной стене и подготовка к закладке горизонтального участка. В доме, построенном из горючих материалов, проем делается с учетом противопожарного отступа (38 см от края деревянной стены до внутренней трубы сэндвича) и установки фланца узла прохода, как показано на фото.

Работы по монтажу модульного сэндвича и подключению к газовому котлу ведутся в такой последовательности:

1. Соберите нижнюю часть приставного дымохода, включающую 2 тройника и секцию отвода конденсата. Присоедините горизонтальный участок, уходящий в отверстие.
2. Примерьте узел к стене и определите место монтажа опорной площадки. Закрепите ее и установите нижнюю часть, заведя трубу в стену. Соблюдайте вертикаль, контролируя положение узла строительным уровнем.
3. Зафиксировав нижнюю часть газохода, смонтируйте вертикальный участок. Прямые секции соединяйте таким образом, чтобы оболочка верхней надевалась на нижнюю, а газоходная труба, наоборот, вставлялась внутрь (сборка «по конденсату»).
4. Крепление пристенного дымоходного канала выполняйте с интервалом не более 2.5 м. Кронштейны не должны попадать на стыки секций.
5. Проложите горизонтальный участок сэндвича до газового котла и наденьте переходник. Закрепляйте дымоотвод хомутами к строительным конструкциям с максимальным шагом 1.5 м.
6. Подключите теплогенератор к дымоходу куском одностенной нержавеющей трубы.

Watch this video on YouTube

Прямые секции просто вставляются друг в друга и фиксируются хомутами, мазать стыки герметиками не нужно. Если необходима подрезка, то укорачивается нижний торец секции, где утеплитель расположен заподлицо с металлическими обкладками. На верхний срез дымоотвода насаживается защитный конус.

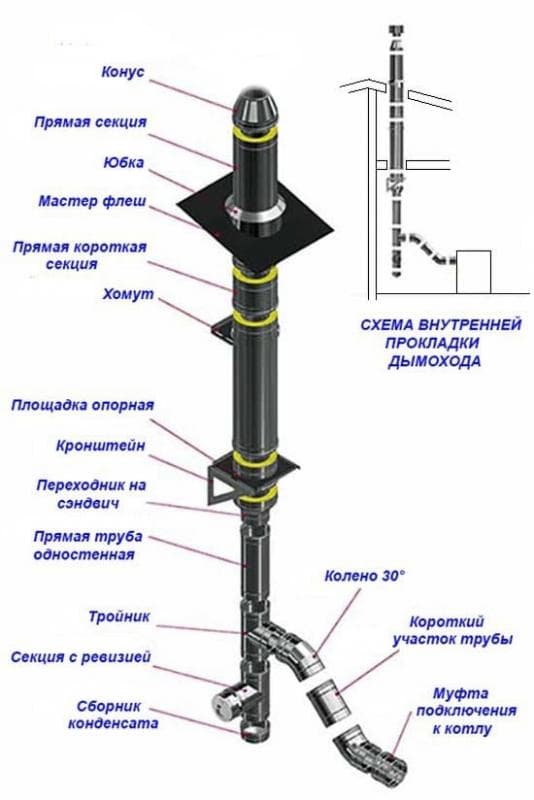

Деталировка для внутреннего монтажа

Прокладка канала дымоудаления внутри здания производится аналогично, только проходить сквозь конструкции придется дважды, а то и трижды. Везде соблюдаются одинаковые правила устройства разделок при пересечении горючих перекрытий и стен. В конце нужно тщательно герметизировать кровлю в месте прохода трубы, как это делается на видео:

Watch this video on YouTube

Общие сведения о банной печи

Основой любой бани или сауны является печь. Если вы не сможете создать в парной необходимой температуры, вся конструкция не даст вам возможность получить настоящее удовольствие.

Сэндвич-труба в деревянной парной

Не стоит также пренебрегать устройством печного дымохода, так как от его качества и материала зависит:

• пожаробезопасность помещения;
• уход за ним;
• микроклимат в парилке.

Помещение бани или сауны должно протапливаться на непродолжительное время. Печь приобретается компактная, а ее основная функция — разогреть за короткое время лежащие на ней камни. Они и будут служить своеобразными аккумуляторами тепла .

Дымовые газы имеют очень большую температуру, примерно 800˚С

Кроме того, в сауне и бане особенно важно, чтобы была хорошая тяга. В противном случае, небольшое количество угарного газа в маленьком помещении может стать роковым. Печи и трубы для бани должны быть обязательно ограждены, чтобы не допустить травмирования в парилке

Печи и трубы для бани должны быть обязательно ограждены, чтобы не допустить травмирования в парилке.

Схема установки банного дымохода

1. Труба для печки в баню и сама печь не нуждаются в массивном фундаменте. Лучше хорошо изолируйте его от деревянных конструкций.
2. Изготавливайте первый от печи бани элемент дымовой трубы из толстого металла, не применяя дополнительную теплоизоляцию к нему. После него возможна установка сэндвич-дымохода.
3. Запомните – расстояние между трубой и незащищенными от возгорания элементов конструкции бани должно быть не менее 350 мм.
4. Закрывайте своими руками все просветы в стене, перекрытии или кровле оцинкованным листовым железом, имеющим асбестовую подложку.
5. Обязательно установите асбестовый лист в месте, где труба для печи в баню с раскаленными газами может контактировать со стеной и потолком.

Например, использовать печные трубы для бани:

• керамические,цена которых самая дорогая;
• стальные, самые универсальные;
• термопластиковые;
• из нержавеющей кислостойкой и огнеупорной стали (выдерживают температуру до 600˚С).

Ниже дана инструкция, как сделать дымоход для бани на примере нержавеющей трубы. Обычно готовые комплекты можно приобрести в торговой сети.

Установка печной трубы в бане не сложная, ее можно выполнить самостоятельно, хотя и помощник не помешает.

1. Вставьте одну трубу в другую на 5-7 см. Этим вы обеспечите полную герметичность конструкции. Меньше будет образовываться сажа и конденсат. Чистка такой трубы не составит труда.
2. Выведите дымоход на 1 м выше конька дома для создания необходимой тяги.
3. Закрепите трубу на потолке парной, защитив дерево от металла огнестойким материалом.
4. Установите на конце трубы защитный колпак от дождя и снега.

Совет: используйте дымоходы из кислостойкой нержавеющей стали с добавлением молибдена там, где дымовые газы имеют повышенную кислотность.В остальных случаях – отлично справляется кирпич.

Печная труба для бани из керамики используется крайне редко, так как она имеет солидный вес, но зато срок службы достаточно продолжительный. Ее вес может выдержать лишь массивная стационарная печь, которая будет использоваться для обогрева дома.

• Идеально круглое сечение, которое создает прекрасную тягу;
• Труба для банной печи легка и проста в обслуживании;
• Быстро преодолевается «точка росы», благодаря чему не образуется конденсат, тем самым действие кислоты на них минимально.

Высота трубы

Важным с точки зрения противопожарной безопасности и обеспечения ровной тяги является вопрос определения высоты трубы.

Дымоход обязательно должен быть выше края крыши, иначе продукты горения будут «коптить» стены и фронтоны здания, продукты горения не будут эффективно размешиваться с воздухом.

Соотношение высоты и диаметра трубы влияет на тягу. Для большинства бытовых котлов для обеспечения тяги вполне достаточно длины 4-6 метров.

Чтобы котёл нормально функционировал, важно соблюдать соотношение высоты трубы к коньку

Расстояние от конька до трубы.	Высота относительно конька.
До 1.5 метра.	Выше на 500 мм.
1.5 – 3 метра.	В уровень с коньком.
Свыше 3 метров.	Ниже конька на 10°.

Решать проблемы с тягой значительным увеличением высоты дымохода неэффективно — труба будет подвержена большим ветровым нагрузкам. При проблемах с тягой лучше увеличить диаметр и утеплить трубу.

Важно! Высоту дымохода необходимо повышать, если оголовок находится в зоне ветрового подпора. Если рядом стоит высокое здание или дерево с густой кроной, все, что находится «в тени» здания под углом 45°, возможно задувание и обратная тяга

В этом случае поднимают высоту трубы относительно здания, ориентируясь на данные из таблицы

Если рядом стоит высокое здание или дерево с густой кроной, все, что находится «в тени» здания под углом 45°, возможно задувание и обратная тяга. В этом случае поднимают высоту трубы относительно здания, ориентируясь на данные из таблицы.

Конструкции котлов и вывод дымовой трубы

Конструктивно газовый котёл представляет собой устройство, состоящее из газовой горелки, к которой через форсунки поступает газ, и теплообменника, который нагревается за счёт энергии, получаемой во время сгорания газа. Газовая горелка располагается в топочной камере. Движение тепла происходит при помощи циркулярного насоса.

Помимо этого, современные типы газовых котлов оснащаются различными модулями самодиагностики и автоматики, позволяющими использовать оборудование в автономном режиме

При выборе дымохода обращайте внимание на тип камеры сгорания котла. Именно от её конструкции будет зависеть способ забора воздуха, необходимого для сгорания газа, а вследствие этого и оптимальный тип дымохода

Для разных типов камеры сгорания подходят разные типы дымоходов

Камера сгорания у газовых котлов бывает двух типов:

• открытая — обеспечивает естественную тягу. Забор воздуха происходит из помещения, в котором установлено отопительное оборудование. Отвод продуктов горения осуществляется посредством естественной тяги при помощи дымовой трубы с выходом через кровлю;
• закрытая — обеспечивает принудительную тягу. Забор воздуха для горения топлива происходит с улицы. В редких случаях воздух может забираться из специального помещения, оборудованного приточной вентиляцией. Для одновременного отвода топочных газов и забора свежего воздуха используется дымоход коаксиального типа, который выводится наружу через ближайшую несущую стену.

Зная тип топочной камеры, можно без особого труда подобрать или изготовить подходящий по конструкции дымоход. В первом случае, когда котёл оборудован открытой камерой сгорания, используется обычный тонкостенный или утеплённый дымоход.

Для котлов с закрытой камерой сгорания используется коаксиальный дымоход, который представляет собой конструкцию, состоящую из труб разного диаметра. Труба с меньшим сечением закрепляется внутри трубы большего диаметра посредством специальных стоек. По внутреннему каналу происходит отвод углекислого газа и других продуктов горения, а через промежуток между внешней и внутренней трубой свежий воздух поступает в закрытую топочную камеру.

Способы устройства дымовых труб

По способу устройства дымовые трубы подразделяются на:

• внутренние — дымоходы, выполненные из металла, кирпича или керамики. Представляют собой как одностенную, так и утеплённую двухстенную конструкцию. Располагаются вертикально вверх. Возможно присутствие нескольких колен со смещением на 30о;
• наружные — коаксиальные или сэндвич-дымоходы. Располагаются также вертикально вверх, но дымовая труба выводится наружу через несущую стену горизонтально. После вывода трубы устанавливается поворотное колено на 90о и опорные кронштейны, позволяющие провести монтаж в нужном направлении.

Дымоход может выводиться на улицу через стену в непосредственной близости от котла или традиционным способом через крышу

При выборе способа устройства дымохода следует учитывать размеры здания, в котором находится оборудование. Для небольших построек целесообразней использовать внешние дымоходы, так как они позволяют вывести дымовую трубу за пределы помещения.

В остальных случаях следует отталкиваться от личных возможностей. Если позволяет пространство и есть возможность выполнить качественную изоляцию в местах прохода трубы через перекрытия, то внутренний дымоход будет лучшим решением. Особенно если конструкция будет обложена кирпичом или защищена керамическим коробом.
