Гофрированные трубы для дымохода: обзор различных материалов, их преимущества и недостатки

Требования к дымоходам по СНиП

Проектирование и строительство дымоотводящих каналов из гофрированной алюминиевой трубы должны осуществляться в соответствии с содержанием СНиП II 35 и СНиП 2.04.05. Согласно информации, приведённой в регламентирующих документах, требуется строгое соответствие следующим параметрам:

• Установка осуществляется вертикально. Минимальный допустимый наклон не должен быть меньше 30° и отклоняться в бок на 1 м. Кроме того следует учитывать площадь сечения наклоняемой зоны (её значение должно быть выше вертикальных сечений).
• Фрагмент, соединяющий источник дыма с основным каналом устанавливается вертикально. Протяжённость этого участка должна быть не менее 50 см (при расчёте от нижней дымоотводящей части трубы до колена, смонтированного в горизонтальном положении).
• При использовании в помещениях с высотой потолков менее 2,7 м, в газовых котлах со стабилизаторами тяги, допускается снижение протяжённости вертикальной гофры до 25 см. При отсутствии стабилизатора – до 15 см.
• В новых домах суммарная протяжённость дымоотводящих каналов, расположенных в горизонтальной плоскости, не должна превышать 3 м, в построенных ранее – не больше 6 м.
• Наклон в направлении источника дыма не более 0,01°.
• В гибких и остальных каналах допускается не больше 3 изгибов. При этом поворот возможен только если радиус закругления больше диаметра основного канала.
• Провисание гофры запрещено. Исключены зазоры в местах соединения. Вхождение звеньев друг в друга осуществляется в направлении хода дыма. При соединении с аналогичным по форме и диаметру каналом, используют специальные хомуты. Контакт с другими выполняется с применением специальных герметизирующих средств.

Так она выглядит в скрученном видеИсточник simpalsmedia.com

Что нельзя делать

Согласно вышеупомянутых СНиПов, установка алюминиевой гофры осуществляется со строгим соблюдением перечисленных условий. Кроме того, запрещается следующее:

• Прокладывать гофрированный и любой другой дымоход через жилые помещения.
• Выводить противоположный конец канала сквозь стену в пространство подъезда, лоджии, закрытого перехода.

Противоположный, выведенный на наружную плоскость фасада, конец без монтажа вертикально установленного канала, устанавливается в соответствии с инструкцией по подключению конкретного газового оборудования. Руководствоваться при этом следует значениями, представленными в приведённой ниже таблице.

Таблица для самостоятельного определения наименьшего расстоянияИсточник avatars.mds.yandex.net

Мнение эксперта

Согласно содержанию Свода Правил по проектированию и строительству газораспределительных систем, из металлических и полиэтиленовых труб использование алюминиевой гофры на дымоходе не запрещено. Хотя, иногда инспектор может потребовать смонтировать трубопровод с применением другого материала. Мотивирует он это (преимущественно) вышеупомянутой низкой температурой плавления металла.

Кроме того, не исключена вероятность возгорания сажи, что приведёт к прогоранию стенок. Именно таким образом ядовитый угарный газ и проникнет внутрь помещения.

Специалист высказывает своё экспертное мнениеИсточник avatars.mds.yandex.net

Требования к монтажу

Использование отопительных приборов всегда связано с опасностью возникновения пожара или отравления угарным газом

Качественно собранный дымоход снижает эти риски до минимума, поэтому важно выполнять все нормы и требования, предъявляемые к монтажу гибких каналов дымоудаления:

1. Правильность подключения. Гофру их нержавейки подводят к вводному патрубку печи или котла. Чтобы соединение было надежным, следует правильно подобрать диаметр трубы. Крепление осуществляется с помощью специального адаптера. Чтобы дымоход нормально функционировал в месте подключения к отопительному прибору должен располагаться вертикальный участок длиной не менее 0,5 м.

   Подключение и проход через стену гофрированной трубы

2. Обеспечение герметичности всех соединительных швов. Чтобы дым не уходил в местах стыков, верхний блок трубы помещают в нижний, а сверху фиксируют соединение металлическим скотчем и стальным хомутом. Нельзя располагать швы в местах прохождения перекрытий и стен.
3. Для поддержания нормального уровня тяги протяженность горизонтальных участков в новых домах не должна превышать 3 м, в уже построенных – 6 м. Профессиональные мастера не рекомендуют делать больше 3 поворотов гибкого дымохода.
4. Места прохода гофрированной трубы через стены, потолочные перекрытия или крышу оборудуют специальным переходником, коробом, выполненным из огнеупорного материала, а саму гофру оборачивают термостойким волокнистым утеплителем.

Восстановление старого канала дымоудаления из кирпича с помощью гофрированной трубы

Особенности выбора материала

Чтобы система работала эффективно и на протяжении длительного времени, необходимо правильно подойти к выбору труб. В особенности это касается тех, которые используются для прокладки водопровода

При покупке материала стоит обратить внимание на следующие аспекты:

• Фитинги. Они должны иметь полную комплектацию.
• Внешний вид изделия. На трубе не должно быть трещин и других повреждений, которые приведут к неправильной работе системы.
• После установки систему нужно проверить под давлением, что позволит определить скрытые повреждения, которые ранее не были обнаружены в результате внешнего осмотра.

Плюсы и минусы гофры

Гофрированная труба применима для любых дымоотводных систем, даже при очень высоких температурах отходящих газов.

Еще одним преимуществом гофротрубы является легкость соединения двух отрезков между собой

Она проявляет стойкость к:

• влажности;
• высоким температурам;
• химически агрессивным средам.

Такая труба используется не только для дымохода, но и в системах кондиционирования и вентиляции. Ее гибкость позволяет без труда установить дымоход при наличии сложных архитектурных конструкциях: потолков с уклоном, балок перекрытия, встроенных колон и т. д. Подобная особенность нержавеющей гофры для дымохода снижает стоимость и трудоемкость монтажных работ.

Для монтажа не требуются дорогостоящие комплектующие (переходники, уголки, отводы); это важно, если бюджет ограничен. Среди прочих достоинств можно отметить возможность соединения в одну конструкцию труб разных диаметров

Для этого применяются специальные адаптеры.

Недостатков у гофрированных труб немного: малый срок эксплуатации и необходимость утепления для борьбы с образованием конденсата. Кроме того, тяга в гофре намного ниже, чем в гладкой трубе, поэтому не рекомендуется выполнять по всей длине вертикальный канал из такого изделия.

Диаметр патрубка котла должен совпадать с размером монтируемой трубы

Нанесение цинка

Оцинкование можно проводить только на производственной линии. Для этого стальная заготовка опускается в специальный состав, позволяющий металлу соединиться с ионами цинка. Полученный в итоге слой защиты имеет достаточно характерный внешний вид – если посмотреть на оцинкованную трубу при хорошем освещении, можно заметить нечто похожее на кристаллические разводы.

Дымоходы из оцинкованных труб имеют явное преимущество перед конструкциями, выполненными из других материалов. Например, при выводе продуктов сгорания через канал, выполненный из кирпича, возникает две серьезных проблемы – большое количество сажи, из-за которого дымоход приходится регулярно чистить, и большие габариты конструкции вкупе с большим весом. Дымоходная оцинкованная труба данных недостатков лишена – проходящий по каналу газ наслаивается на внутренней поверхности трубы очень медленно.

Наслоение сажи – это серьезная проблема для любого дымохода, особенно при наличии охлаждающегося пара, образующего конденсат. Стекающая по стенкам конструкции влага создает небольшие неровности на поверхности трубы, из-за чего она становится восприимчивой к налипанию осадков, напрямую ведущему к снижению тяги. В конечном итоге вывод через оцинкованные трубы газа в атмосферу прекратится, что может привести к негативным последствиям.

Регулярная прочистка дымохода позволяет устранить последствия проблемы, но не ее причины. Дело в том, что конденсат будет возникать постоянно, и труба постепенно придет в негодность. Хорошим решением будет печная оцинкованная труба, оборудованная специальным клапаном, позволяющим устранять лишнюю влагу из канала. Кроме того, можно воспользоваться и пассивными способами защиты конструкции от коррозии – утеплить дымоход по всей его длине и использовать в конструкции материалы, которые не подвержены ржавчине.

Где применяют?

Гофротрубы предназначены для длительной эксплуатации и используются при устройстве инженерных коммуникаций разного назначения:

Канализация

Для устройства наружной канализации применяются двухслойные гофротрубы из полиэтилена, способные выдержать вес слоя земли до 15 м.

Для работ такого плана выпускаются трубы диаметром 200 мм и 800 мм. Они не боятся мороза, поэтому укладываются не слишком глубоко, позволяя снизить затраты на проведение работ по отрывки траншеи. Во внутренних канализационных системах гофра в основном используется в сифонах, где даёт возможность регулировать величину гидрозатвора в зависимости от количества сантехнических приборов, а также длину участков по вертикали и горизонтали. Наиболее оптимальные размеры диаметров для внутренних канализационных сетей — от 40 до 110 мм.

Электромонтаж

Специальные электротехнические гофротрубы ПВХ диаметром от 16 до 63 мм используются в качестве защитных коробов при прокладке телевизионных кабелей, устройстве разводок электрических и телефонных сетей. Они обладают диэлектрическими свойствами, поэтому при их применении в электромонтажных работах отпадает необходимость в устройстве заземляющего контура.

Газоснабжение

Гибкая труба из нержавейки в защитной оболочке из полиэтилена является хорошим вариантом для подключения газовых плит, водонагревателей, настенных котлов к центральной системе газоснабжения.

Водоснабжение

Гофра имеет способность компенсировать линейное расширение при нагреве, поэтому линии подачи горячей воды не будут искривляться.

Изделия из нержавеющей стали и полиэтилена не корродируют, противостоят образованию известкового налёта на внутренних поверхностях, не выделяют токсичных веществ, поэтому могут использоваться для устройства питьевого водопровода без всякого опасения.

Вентиляция

Диаметр гофры для вентиляции подбирается в зависимости от общей протяжённости вентиляционного канала и мощности оборудования.

Водоотведение

Для обустройства дренажных систем, трубопроводов безнапорной ливневой канализации используются полимерные гофры с перфорацией. Изделия из пластика не ступают в реакцию со многими химическими составами, не корродируют, морозостойкие и подходят для подземного монтажа.

Правила монтажа дымоходов из гофрированных труб

Монтаж гофрированных дымоходов важно осуществлять, соблюдая установленные технические требований, которые обеспечивают успешное функционирование канала в дальнейшем. Основные правила установки:

Основные правила установки:

1. При подведении гофрированной трубы к патрубку нужно правильно подобрать трубу, чтобы она соответствовала диаметру выходного отверстия из нагревательного прибора.
2. Диаметры труб выбирают, исходя из мощности котлов. При оборудовании мощностью до 19 кВт, рукав составляет 110 миллиметров, а более – 130 миллиметров.
3. Для эффективной работы дымохода в месте соединения с котлом необходимо предусмотреть вертикальный участок длиной минимум полметра. Для соединения верхняя часть дымоходной трубы вставляется в нижнюю, а сверху крепление фиксируется с помощью хомута и скотча.
4. Для поддержания уровня тяги длина горизонтальных участков труб не должна превышать три метра в новых домах, и шесть метров – в домах старой постройки. Кроме того, нежелательно, чтобы дымоход имел более трёх поворотов.
5. На местах прохода гофры через потолки, стены или крышу устанавливают переходники, выполненные из огнеупорного материала. Трубу оборачивают минеральной ватой или другим термостойким материалом.
6. Дымоходы запрещается прокладывать в тех помещениях, где живут люди. Также не рекомендуется их выводить в подъезд, на лоджии и через стены, которые выходят на улицу.
7. Если гибкий дымоход устанавливают для газовой колонки, прямо вверх трубу не выводят, а устанавливают с изгибом. Кроме того, перед колонкой можно предусмотреть сборник для конденсата.

Гофру нередко применяют для гильзования имеющегося дымохода, выполненного из кирпича, так как со временем он теряет свойства герметичности.

Особенно полезным это решение будет при дымоотведении с наличием кривизны оси. Но лучше всего использовать стальной гофрированный дымоход, так как температура газов может достигать 600 и более градусов.

Установка дымохода для котла

Чтобы самостоятельно произвести монтаж дымохода для вытяжки, необходимо:

• ознакомиться с правилами проведения дымоотводов;
• подготовить все необходимые материалы и набор инструментов;
• выполнить работы в соответствии с разработанной схемой.

Правила организации дымохода

Чтобы дымоход исправно работал, при монтаже оборудования необходимо соблюдать следующие правила:

• для нормальной тяги необходимо, чтобы длина трубы составляла не менее 3 м для вновь построенных зданий и не менее 6 м в существующих домах;
• при прокладке дымоотводящего канала допускается делать не более 3 перегибов с радиусом не менее диаметра трубы;
• на выходе из оборудования необходимо изготовление прямого участка размером не менее 500 мм. В исключительных случаях после согласования длину прямого отвода можно снизить до 250 мм;
• если отделка стен и/или потолка в месте выхода дымовой трубы произведена негорючими материалами, то минимальное расстояние до дымохода — 5 см. Если декоративная отделка выполнена из горючих материалов, то минимальное расстояние должно быть увеличено до 25 см;
• дымоход для котла (колонки) проводится с учетом уклона в 2°, организованного в сторону оборудования;

Основные правила прокладки гофротрубы

если к дымоходу подключается несколько видов оборудования, то вводящие патрубки должны быть расположены на минимальном расстоянии в 75 см друг от друга;

Достоинства и недостатки

Это вида материалов становится все популярнее. А все потому, что разом решается множество проблем:

• Гнуть такие трубы можно руками, причем очень «круто» без риска повредить или заузить просвет. Учесть нужно что минимальный диаметр изгиба равен 3-х кратному радиусу трубы – диаметр 15 мм, минимальный радиус изгиба – 45 мм и т.д. Это позволяет делать разводку с минимальным количеством соединений, что снижает ее стоимость и повышает надежность.
• Выпускаются они в бухтах до 50 м, но при необходимости, можно заказать и длиннее.

  Гофрированные трубы из нержавейки поставляются в бухтах

• Нержавейка стойка к коррозии (при соблюдении правил эксплуатации – необходимо заземление для исключения электрохимической коррозии, а также при прокладке внутри стены/пола необходима защитная оболочка снова-таки, чтобы избежать электролитической коррозии).
• Конструкция гофрированной нержавейки такова, что переносит и скачки давления и перепады температур без проблем, в том числе и разморозку, что делает ее использование возможным и в регионах с длинной и суровой зимой и очень низкими температурами. Вот параметры: Максимальное давление – 50 Бар, разрушающее – 210 Бар (при 20оС), рабочее при температуре среды 110оС – 15 Бар;
• Температурный диапазон использования от -50оС до +110оС.

Легкий монтаж/замена: для соединения с отопительными приборами и/или другими участками трубы. Используются специальные латунные фитинги с силиконовыми, фторопластовыми или другими полимерными уплотнительными кольцами. Для создания прочного герметичного соединения потребуются только ключ (разводной или рожковый). Небольшой коэффициент шероховатости – 0,008. Это значит, что система не зарастает и не заиливается.

Внутренние стенки трубы из гофрированной нержавейки гладкие

Срок эксплуатации системы ограничивается сроком годности фитингов, но не трубы (качественной, конечно).
Небольшой уровень шумов.
Небольшой вес.
Относительно небольшие цены – в разы дешевле медных.

Достоинств немало. И все они веские. Теперь перейдем к недостаткам:

• Слабая стойкость к механическим повреждениям. Потому в случае открытой прокладки в местах, где возможны сильные удары, требуется защитный кожух.
• Не самый привлекательный вид. Явно не дизайнерская вещь, но в инженерных сетях редко встречаются эстетически привлекательные материалы.

  Один из недостатков — внешний вид «на любителя»

• Как и все разъемные фитинги, используемые для нержавейки «замонолитить» нельзя: они требуют обслуживания (нужно периодически проверять герметичность, менять вкладку или подтягивать при необходимости).
• Достаточно сложны в уборке: в гофре скапливается пыль, и ограничиться уборкой при помощи тряпки не получится – потребуется, как минимум, щетка. Это еще один довод в пользу защитных экранов или коробов, а также скрытой прокладки.
• Слабая стойкость к некоторым химическим веществам, что в сочетании с электропроводностью может привести к химической или электрохимической коррозии. Решение проблемы – при укладке в стены/пол использовать защитные химически нейтральные экраны (справедливо и для теплых полов), а среду в системе отопления (закрытой) легко контролировать. Для предотвращения разрушения из-за блуждающих токов необходимо заземление, а также диэлектрические прокладки.

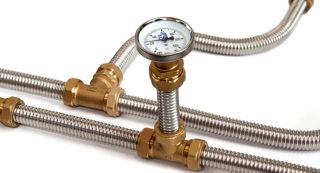

  Нержавеющая гофрированная труба подходит и для отопления и для водоснабжения

• К недостаткам стоит отнести и высокий коэффициент теплопередачи: при транспортировке среды по неизолированным трубам много тепла теряется. Задача и при отоплении и при ГВС — доставить среду с минимальными потерями по температуре. Гофротруба из нержавейки с такой задачей справляется плохо: если ее не обернуть теплоизолятором, потери будут очень значительными: ее можно использовать даже в качестве радиатора.

Как видим, и недостатки есть, но они имеют пути устранения или нивелирования, да и выглядят не так уж страшно.

Преимущества и недостатки

Гофрированные трубы способны выдержать гидроудар и не деформироваться

Свою популярность металлическая гофра для отопления завоевала благодаря техническим характеристикам.

Положительные стороны труб из нержавеющей стали:

• Без потери технических свойств гофрированные трубы могут использовать при температурах от -50 до +110 градусов.
• Материал хорошо переносит скачки давления.
• Обладают высокой степенью эластичности. Трубы легко сгибаются, не требуя для этого использования специальных инструментов. Благодаря этому свойству им можно придать любую форму, сэкономив при этом на уголках и фитингах.
• Гофрированные трубы не поддаются коррозии, не разрушаются из-за влаги, на внутренних стенках не образуются наросты, которые могут нарушить пропускную способность.
• Материал очень долговечен, срок его службы не ограничен.
• Трубы абсолютно бесшумны, так как внутренняя поверхность идеально гладкая. Благодаря этому вода движется с минимальным сопротивлением.
• Такую систему отопления легко отремонтировать. Можно заменить лишь поврежденный участок гофротрубы.
• Материал морозостойкий, он не портится, если необходима разморозка системы в зимний период.

Трубы нельзя заливать в бетон из-за конструкции фитингов — к ним должен быть доступ

Несмотря на огромный ряд преимуществ, гофротрубы имеют несколько недостатков:

• Обладают низким свойством ударопрочности. При монтаже рекомендуется наиболее уязвимые участки защищать коробом.
• Многие считают внешний вид гофротрубы неэстетичным, кроме того, из-за рифленой поверхности возникают проблемы с уходом за ней.
• Разводку нельзя забетонировать в стену, так как для соединения с радиаторами и котлами используются специальные фитинги. К ним должен быть обеспечен свободный доступ.

Монтаж дымохода из нержавейки – как работать с сэндвич-трубами?

В наши дни вместо кладки привычного кирпичного дымохода для отвода продуктов горения все чаще прибегают к установке дымоходов из нержавеющей стали. Популярность подобных сборных конструкций модульного типа объясняется простотой сборки, долгим сроком службы и высокой надежностью. При желании собрать дымоход можно самостоятельно, но для этого необходимо разбираться в особенностях конструкции и соблюдать основные технологические требования. Рассмотрим каждый из перечисленных пунктов подробнее.

• 1 Назначение и параметры нержавеющих дымоходов
• 2 Инструкция по внутренней установке – все работы от А до Я
• 3 Наружная установка дымохода из нержавейки – как действовать?

Выпускаемые сегодня металлические дымоходы изготавливаются из нержавеющей стали, различных сплавов и материалов и могут отличаться формой. Обычно это прямые или телескопические конструкции из нержавеющих сэндвич-труб или гофрированные гибкие дымоходы. Одним из важных моментов в процессе монтажа является качество сборки. Как следствие, улучшается тяга, топливо сгорает полностью, повышается производительность котла. В атмосферу выделяется меньше вредных веществ в виде дыма и сажи, летучих кислотных соединений и смол. А газообразные продукты горения, угарный газ, аммиак и прочие соединения полностью выводятся наружу.

Также монтаж дымохода должен выполняться с соблюдением техники безопасности и основных законодательных норм. По этим требованиям сечение дымохода должно соответствовать мощности котла, а его высота – превышать 5 м. При этом, чтобы не было завихрений, и не образовывалась обратная тяга, верхний элемент должен располагаться выше крыши. На самом дымоотводе количество поворотов, ломаных отрезков должно быть минимальным

Для удобства очистки и обслуживания дымоотвода важно обеспечить свободный доступ, а для отвода конденсата – отдельную сливную трубу

Производители сборных конструкций дымоотводов учитывают эти требования, поэтому у всех выпускаемых изделий:

• округлая форма с гладкой поверхностью, что содействует стабильной тяге;
• минимальное образование конденсата;
• высокие характеристики термостойкости, герметичности соединений;
• высокая пожаростойкость и безопасность;
• простая сборка и обслуживание.

Покупая дымоходы модульного типа из нержавейки, обязательно подбирайте их в соответствии с мощностью вашего котла или печи.

Дымоотводы гибкого типа значительно облегчают проведение монтажных работ отопительной системы, особенно если нет возможности проложить систему дымоотведения по прямой. Гофра прекрасно выдерживает высокие температуры, хорошо противостоит температурным перепадам, а ее быстрый прогрев обеспечивает стабильную тягу.

При изготовлении труб и остальных элементов используются стали с низким содержанием хрома, оцинкованное листовое железо. Поэтому сэндвичные трубы имеют отличные антикоррозийные характеристики и прекрасно противостоят агрессивному воздействию кислотных соединений, производных процесса горения.

Используется несколько видов стали с марками:

• 304 – лучшее решение для менее агрессивных сред;
• 310 – самые термостойкие, долговечные, прочные, поэтому подходят для мощного отопительного оборудования;
• 316 – хорошо противостоят воздействию кислотных соединений;
• 321 – обладают повышенной термостойкостью, до 850°;
• 409 – для каминов, печей, твердотопливных котлов;
• 430 – для низкоагрессивной среды.

При производстве многослойных сэндвич-труб их внутренняя сторона обычно изготавливается из жаропрочной стали с высокими эксплуатационными характеристиками. Сталь с наружной стороны имеет более скромные показатели.

При сборке дымоотводящей системы потребуются следующие элементы:

Виды гофры

Для производства гофрированных труб применяются различные материалы, но не все они пригодны именно для дымоходов. Основные их типы:

• алюминиевые;
• стальные (нержавеющая сталь).

При растягивании длина достигает трех метров. Это качество позволяет изменять длину всего дымохода. В том случае, если трубу необходимо нарастить, две или несколько деталей скрепляют между собой металлическим скотчем.

Конструкция ее довольно проста. Но ввиду того что этот материал не выдерживает слишком высоких температур использовать ее для систем, предусматривающих для отопления твердое топливо, нельзя.

Гофрированные трубы из нержавеющей стали представляют собой аналогичную конструкцию. Но их качественные характеристики значительно выше. Они способны выдерживать температуру до 900 градусов, что позволяет при отоплении использовать практически любое топливо. При этом продукты сгорания удаляются достаточно эффективно.

Как известно, конденсат, образующий при растопке с внутренней стороны дымохода, содержит серную кислоту в небольшом количестве. Одним из важных свойств этих труб является устойчивость к воздействию химических веществ.
