Расчет водяного теплого пола самым простым методом

Пример расчета теплого пола

Путем расчета теплопотерь мы выяснили, что в конкретном помещении они составляют 1200 Вт. Так же нам известно, что мы хотим температуру в помещении 20 градусов. Полезная площадь теплого пола при этом составляет 20 квадратов. На полу будет лежать паркет. Термическое сопротивление паркета составляет 0.1 м2К/Вт.

Для начала давайте определим плотность теплового потока на один квадрат площади.

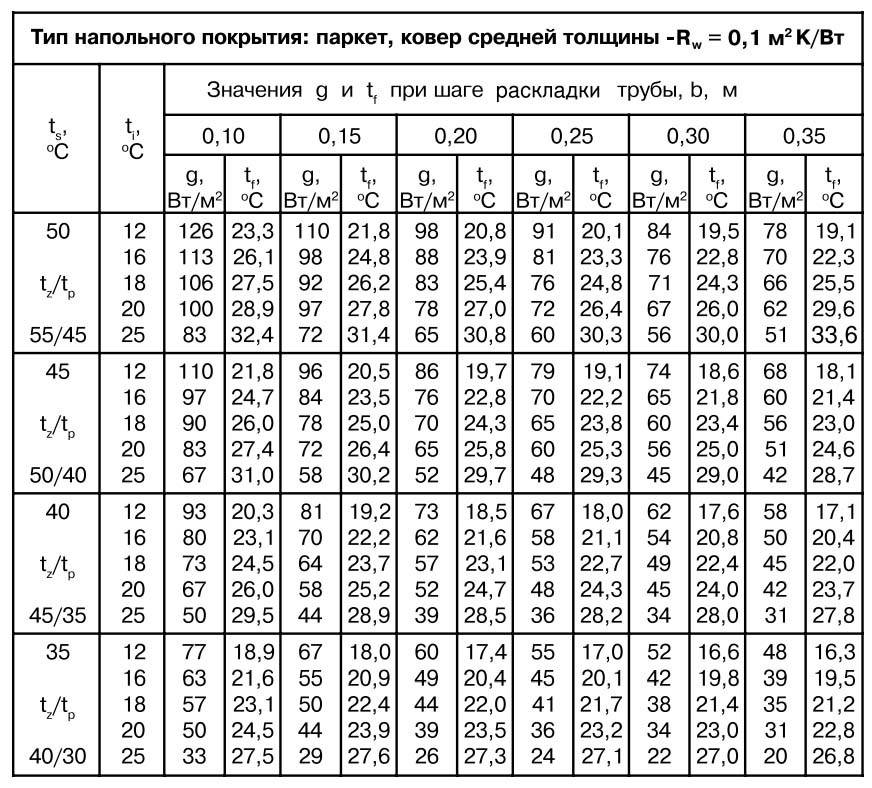

По расчетной таблице видно, что желаемую температуру в 20 градусов мы можем получить с шагом укладки 25 см. При этом температура поверхности пола составит 25,3 градуса.

Больше таблиц вы можете найти, как вариант, в книге «Металлополимерные трубы и фитинги» от компании Эгопласт.

Длину трубы определить не составит труда

Находим расход воды по формуле G=3,6*Q/4,187*(tz-tp ). Температура по таблице у нас равна 50/40.

Эти данные помогут при выставлении значений на расходомерах распределительного коллектора.

Для наших условий нужно разложить 80 метров трубы с шагом 25 см. Это идеальная длина контура. Если значение будет превышать 90-100 метров, желательно разделить помещение на два контура.

Коллекторная группа: длина, мощность, расчет контура, котла по площади, насос

Водяной обогреваемый пол присоединяют к отопительной системе через коллектор — устройство, которое подаёт воду в контур.

Если в 1 помещении установлено несколько контуров, коллекторное устройство должно иметь регуляторы расхода. В противном случае длинный контур нагревается слабее или остаётся холодным.

Также, если не во всём доме установлен обогреваемые полы и в систему поступает горячая вода, в подобной ситуации монтажники ставят смесительный узел. В подобной ситуации монтажники снижают температуру воды — теплоносителя.

После выполнения вышеперечисленных действий приступают к монтажу обогреваемого пола. Кроме этого, домовладелец должен пользоваться необходимыми инструментами для работы с конкретным видом трубок и иметь умелые руки.

Нужно отметить, что точную сумму монтажа обогреваемого пола определяет только опытный инженер- монтажник. В подобной ситуации используется специальная компьютерная программа для расчёта тёплого пола (например, «Улитка»).

ПОСМОТРЕТЬ ВИДЕО

Величина стоимости монтажа зависит от сложности и иных деталей проектной документации по полу.

При возведении системы обогреваемых полов, расчёт тёплого водяного пола делают исходя из того, что в комнате уже установлена нужная теплоизоляция. Расчет теплого водяного пола должен быть максимально правильным.

Как определить оптимальную температуру помещения

Пенополистирол экструдированный фото

Гидроизоляция укладывается поверх утеплителя. При этом можно использовать привычную всем пленку полиэтиленовую. Для скрепления листов понадобится демпферная лента. Арматура является своеобразной основой, которая используется для крепления стяжки и труб. Без специальных скоб для крепления труб не обойтись, поэтому они являются обязательными элементами системы теплых полов. Для равномерного распределения теплоносителя используется коллектор распределяющий. К тому же он поможет существенно сэкономить.

Схема укладки гидроизоляции

В данном случае особых сложностей не возникает. Для ориентации можно использовать рекомендованные значения, или придумать свои. Причем обязательно учитывается напольное покрытие.

Пол жилого помещения должен нагреваться до 29 градусов. При расстоянии от внешних стен более полуметра, температура пола должен достигать 35 градусов. Если в помещении постоянно высокая влажность, нужно будет нагреть половую поверхность до 33 градусов.

Если в доме положен деревянный паркет, пол нельзя нагревать выше 27 градусов, так как паркет может испортиться.

Его начинают так же, как и в предыдущей методике – с подготовки миллиметровой бумаги, только в этом случае на нее необходимо нанести не только контуры, но и расположение окон и дверей. Масштабирование прорисовки: 0,5 метра = 1 см.

ЧИТАТЬ ДАЛЕЕ: Напольная плитка под дерево: керамическое, кафельное, деревянное покрытие пола, его текстура и цвет

https://www.youtube.com/watch?v=

Для этого стоит учесть несколько условий:

  • Трубы должны обязательно располагаться вдоль окон, чтобы предупредить существенные теплопотери сквозь них.
  • Максимальная площадь для обустройства теплого пола не должна превышать 20 м2. Если помещение больше, тогда его разбивают на 2 и более частей, и для каждой из них рассчитывают отдельный контур.
  • Необходимо выдержать обязательную величину от стен к первой ветке контура в 25 см.

На выбор диметра труб будет влиять их расположение друг относительно друга, причем оно не должно превышать 50 см. Величина теплоотдачи на 1 м2 равная 50 Вт достигается при шаге труб в 30 см, если при расчете она получается больше, то необходимо уменьшать шаг труб.

Определить количество труб достаточно просто: предварительно измерить их протяженность, а затем умножить ее на масштабный коэффициент, к полученной длине добавить 2 м для подвода контура к стояку. Учитывая, что допустимая длина труб находится в пределах от 100 до 120 м, нужно общую длину разделить на выбранную протяженность одной трубы.

Параметр подложки под теплый пол определяется исходя из площади комнаты, которая получается после умножения длины и ширины помещения. В случае если комната имеет сложную конфигурацию для получения точного результата, его необходимо разбить на сегменты и рассчитать площадь каждого из них.

Пример приблизительного расчёта

Предположим, необходимо сделать тёплый пол в комнате размером 5х6 м, общей площадью 30 м2. Часть пола заставлена мебелью и техникой. Считается, что обогреваемая площадь для эффективной работы системы не может быть меньше 70%, так что примем за активную площадь это значение. Оно составит 21 м2.

Дом имеет небольшие теплопотери, среднее значение которых 80 Вт/ м2, следовательно, удельные теплопотери комнаты составят 21х80=1680 Вт/ м2. Желаемая температура в комнате – 20 C°. Планируется использовать трубы диаметром 20 мм, на которые будет уложена стяжка толщиной 7 см и плитка. Если стяжка толще, то нужно знать, что каждый её сантиметр уменьшает плотность теплового потока на 5-8%.

На графике показана зависимость между температурой теплоносителя, плотностью теплопотока, шагом и диаметром труб.

На графике показана зависимость между температурой теплоносителя, плотностью теплопотока, шагом и диаметром труб

Как следует из данных графика, труба 20 мм ,чтобы компенсировать теплопотери 80 Вт/ м2, требует при шаге 10 см температуры воды 31,5 C°, с шагом в 15 см она становится уже 33,5 C°, а шагу 20 см нужна вода 36,5 C°. Стяжка и покрытие приведут к тому, что температура на поверхности пола будет на 6-7 градусов ниже, чем вода в трубах, а эти значения укладываются в норму для жилого помещения.

Предположим, было принято решение укладывать трубы с шагом в 15 см. При этом на 1 м2 требуется 6,7 м.п. трубы, следовательно, площади в 21 м2 нужно 140,7 метра труб. Так как для трубы с диаметром 20 мм максимальная длина контура ограничена и составляет 120 м, придётся делать два контура длиной 71 м, чтобы образовался ещё и запас для подводки к коллектору и погрешностей.

Помимо труб и коллектора для этой комнаты нужно будет вычислить:

  • цену гидроизоляции под стяжку. Её должно быть столько, чтобы она покрыла всю комнату с нахлёстом на стыках и запасом на стены;
  • стоимость утеплителя. Это может быть пеноплекс, полистирол или специальные маты для водяного пола. К счастью, их количество вычислить легко: на упаковке обычно указывается, какую площадь можно покрыть её содержимым.
  • стоимость демпферной ленты, длина которой буде равна периметру комнаты;
  • цену армирующей сетки на всю площадь пола;
  • стоимость материалов для стяжки. Это может быть как готовая смесь, так и песок и цемент отдельно. Иногда к ним добавляют пластификатор;
  • стоимость фитингов и крепежа для труб.

Как правило, одной комнатой при установке водяного тёплого пола не ограничиваются, так что придётся выполнить такие расчёты для всех комнат, и уже исходя из этих данных подбирать газовый котёл и насос.

Любые самостоятельные расчёты носят приблизительный характер, если, конечно, организатор ремонта не обладает глубокими познаниями в физике. Но даже несмотря на это лучше выполнить эти вычисления. Во-первых, это даст хотя бы поверхностное представление о грядущих расходах. Они будут довольно ощутимыми, так что желательно заранее определиться, по карману ли в данный момент такой ремонт. Во-вторых, расчёты позволят лучше понять суть предстоящих работ, что поможет на чём-то сэкономить и проконтролировать нерадивых рабочих.

Параметры труб для теплого пола – какие лучше использовать

Желательно перед началом монтажа системы обогрева выполнить теплотехнический расчет, но обычно эти сложные вычисления производят для конструкций, располагающихся в помещениях большой площади. Во всех других случаях бывает достаточно практических рекомендаций, наработанных за годы монтажа.

Сначала нужно определиться с диаметром труб. Вне зависимости от материала их изготовления обычно это 16 и20 миллиметров. Трубы можно использовать разные, при этом гидравлическое сопротивление в системах изменяется незначительно. А так как насосное оборудование приобретается с запасом мощности, то данная разница не будет критичной.

Далее необходимо определить шаг укладки труб, который обычно равен от 10 до 35 миллиметров. При этом следует учитывать, что чем ближе они расположены друг к другу, тем сильнее будет нагреваться напольное покрытие. По этой причине около наружных, более холодных стен или при необходимости поддержания более высоких температур в комнате, можно делать шаг укладки меньше.

То, насколько небольшим будет этот показатель, зависит от гибкости выбранной трубной продукции – часто минимальный изгиб ограничивается сечением изделий. Например, у труб из металлопластика данный параметр равен 8 диаметрам. В данном случае, если использовать металлопластиковые изделия диаметром 16 миллиметров, то ближе, чем на 128 миллиметров(16х8), их не расположишь.

Когда эти параметры рассчитаны и выбрана схема расположения элементов водяного контура, которая может быть в форме «улитки» или «змейки», нужно определиться с длиной трубопровода для теплоносителя.

В этом случае поступают следующим образом:

  1. На миллиметровой бумаге или на листочке в клетку чертят план (схему) с сохранением пропорций. Потом исключают зоны, где планируется установить мебель. На остальной площади рисуют планировку месторасположения труб. Дальше измеряют длину каждого из контуров и умножают на величину масштаба.
  2. Второй способ аналогичен предыдущему, но ничего не наносят на бумагу. Берут шпагат или прочную нить и раскладывают согласно применяемой схеме. Потом измеряют протяженность шпагата.

Оба метода предполагают наличие погрешностей, но они незначительны. Все равно нужно добавить примерно 10% метража труб на возможную коррекцию и потери на поворотах.

При этом нужно помнить, что максимальная протяженность труб для одного контура пола с обогревом различается для разных сечений труб и материалов. Для металлопластиковой трубной продукции диаметром 16 миллиметров она составляет 80 метров, но, по мнению специалистов, оптимальная укладка не должна превышать 60 метров.

Для сшитого полиэтилена диаметром 18 миллиметров максимум равен 120 метров, а реально укладывают около 80-100 метров. В этом случае теплоноситель не будет сильно охлаждаться при более равномерном подогреве.

Когда обустраивается водяной теплый пол – какие трубы лучше каждый хозяин решает самостоятельно, но лидерами на рынке являются:

  • металлопластиковые изделия европейского производства;
  • полиэтиленовая продукция PEX-a и PERT.

Шаг укладки – на грани комфорта и экономии

Шаг укладки (расстояние между трубами) «теплого пола» для жилых помещений можно принимать от 15 до 20 см, для санузлов и бассейнов рекомендуется 10 см. Естественно, что от этого зависят, в первую очередь, расходы на материалы (табл.). Если расстояние 10 см, то требуется приблизительно 10 погонных метров трубы на 1 м2, а при 20 см – необходимо всего 5 п. м/м2. Однако экономия на приобретении труб не всегда целесообразна. При большом шаге укладки в 20-30 см в процессе эксплуатации появляются непрогретые зоны, и ходить босиком по такому «теплому полу» не всегда комфортно.

Таблица. Расход труб и площадь контура в зависимости от шага укладки

Соблюдение указанных оптимальных значений шага укладки, при условии, что температура поверхности «теплого пола» составляет рекомендуемые 25-26°С, позволяет обеспечить температуру воздуха в помещении 22°С.

Особенности расчета теплого водного пола

Передвигаться босиком по теплой поверхности в собственном доме или квартире гораздо приятнее, чем по холодному покрытию, поэтому в последние годы многие владельцы недвижимости отдают предпочтение системе отопления, получившей название «теплый пол». Такая конструкция позволяет обеспечить комфортное пребывание в помещениях.

На практике чаще всего монтируют водяные или электрические полы. В первом случае нагревательным элементом конструкции обогрева является горячий теплоноситель.

Водяные системы можно назвать оптимальным выбором для частных домовладений по нескольким причинам:

  • они способны полноценно заменить отопление, предусматривающее использование радиаторов;
  • несмотря на дороговизну при монтаже в помещении большой квадратуры, конструкции окупают себя в течение 5-6 лет и они дешевле в эксплуатации, чем электрические полы.

Что касается квартир, расположенных в многоэтажных домах, то в них установка водяных теплых систем разрешается только в новостройках и то не во всех. В других жилых зданиях монтаж таких конструкций запрещен. Дело в том, что их можно подключить только путем врезки в систему централизованного отопления, что, скорее всего, приведет к падению давления и температуры в ней.

Своими силами смонтировать теплый пол практически невозможно, поскольку предстоит не только уложить трубы в бетонную стяжку, но еще и запустить в работу оборудование, например, циркуляционный насос и газовый котел. Кроме этого, перед установкой конструкции нужно выполнить точные расчеты, что сделать могут профессионалы, обладающие специальными навыками.

С целью экономии владелец недвижимости может самостоятельно выполнить некоторые работы, например, залить стяжку. Также будет не лишним предварительный расчет, чтобы хоть приблизительно знать размер денежных затрат.

Для того, чтобы определиться с финансовой стороной проведения монтажа, можно:

  1. Обратиться к мастерам, которые будут заниматься установкой системы. Им следует предоставить всю требуемую информацию и получить в итоге максимально точные сведения.
  2. Отыскать в Интернете сайт с онлайн калькулятором. Такие компьютерные программы подсчитывают будущие расходы на ремонт с разной степенью точности.
  3. Выполнить все вычисления самостоятельно. Правда, для этого необходимо узнать, как рассчитать водяной теплый пол правильно, иначе вычисления без обладания нужными навыками дадут только приблизительный результат. Правда этого будет достаточно для подсчета предстоящих затрат.

Общие сведения

Водяной теплый пол, расчет которого предстоит сделать, укладывается с определённым шагом в виде змеевика для того, чтобы покрыть прямоугольную площадь комнаты или по спирали при устройстве круглого подогрева.

Рассчитать водяной теплый пол можно самостоятельно без привлечения проектных организаций. Сделать это в абсолютном соответствии со строительными нормами и правилами нелегко, но вполне возможно.

Неоценимую помощь начинающим способна оказать программа для расчета теплого пола, так называемый онлайн калькулятор, который можно найти на сайтах специализированных компаний.

Для расчетов теплого пола можно обратиться к помощи специальных онлайн-калькуляторов

Для определения параметров системы теплого пола калькулятор достаточно прост в применении. Необходимо ввести исходные данные, такие как температура подачи и обратки, материал трубы и шаг, с которым она должна быть уложена, а также вид напольного покрытия и высота стяжки.

Программа моментально произведёт расчёт и предоставит величину средней температуры поверхности пола в соответствии с введёнными параметрами. Также она посчитает удельную тепловую мощность и удельный расход теплоносителя.

Как рассчитать мощность водяного теплого пола

Теплоотдача водяных полов напрямую зависит от протяжённости магистрали.

 Для расчёта мощности системы потребуется знать:

  • площадь и конфигурацию помещения;
  • расход теплоносителя;
  • теплопотери;
  • укладочный шаг.

Составление плана

Любой подсчёт нужно начинать с составления плана помещения. Удобнее делать это на миллиметровой бумаге, но можно и на тетрадных листках в клетку. На чертеже отображаются все окна и двери помещения, с указанием их размеров.

Сразу замеряется высота комнаты, и прописываются показатели полезного объёма. На плане отмечаются участки, где будет стоять мебель. Затем нужно отобразить схему размещения труб.

Определение площади

При расчёте мощности водяного пола нужно помнить, что площадь, находящаяся под стационарной мебелью и техникой не учитывается.

Рассчитывается площадь комнаты по стандартной формуле (площадь квадрата, прямоугольника и т.д.), и от результата отнимаются участки, где будет стоять мебель.

Расчёт теплопотерь

Теплопотери — тепло в количественном обозначении, которое теряется помещением за единицу времени. Чтобы снизить теплопотери, используются отопительные приборы, а так же делается хорошая теплоизоляция.

При расчёте тепловых потерь учитывается:

  • площадь комнаты;
  • размер окон и дверей;
  • высота потолка;
  • число наружных стен;
  • температура за окном;
  • теплоизоляция стен;
  • тип комнаты, которая находится выше.

Чтобы произвести подсчёт теплопотерь можно воспользоваться онлайн-калькулятором.

Расход теплоносителя

Для расчёта расхода воды потребуется знать — какое количество теплоносителя проходит через трубопровод за 1 час. Это нам нужно для того, чтобы грамотно произвести настройку ротаметров, и сделать правильный выбор производительности насоса.

Расход воды рассчитывается по формуле:

  • G – расход воды в кг/ч;
  • Q – тепловая мощность в Вт;
  •  Δt – температурная разница теплоносителя в подающем и обратном контуре, для тёплых полов она равна 10 °С;
  • 0.86 — коэффициент теплоёмкости воды.

Шаг укладки и длина контура

Для напольного отопления, в частном жилье, чаще укладываются металлопластиковые или полиэтиленовые профили, имеющие диаметр 16 мм. Есть несколько способов укладки трубопровода — змейка или улитка, при этом укладочный шаг не должен быть слишком маленький.

Длину каждого контура рекомендовано ограничивать 80 метрами. От его размера зависит выбор мощности насоса.

Рассчитать длину контура можно по формуле:

где:

  • F — площадь помещения;
  • b — укладочный шаг.

Если длина трубопровода получается больше 100 м, то её надо разбить на несколько петель.

Мощность пола

Мощность водяного тёплого пола на 1 м2 небольшая, и составляет всего 40 — 150 Вт. Чтобы система работала эффективно, распределение тепла по поверхности должно быть равномерным, без образования холодных зон. Для увеличения теплоотдачи, рекомендовано уменьшать укладочный шаг труб.

Хватит ли теплого пола для обогрева дома. Лайфхак от Cпроектируй.рф

Watch this video on YouTube

Плотность теплопотока рассчитывается по формуле:

где:

  • q — показатель теплопотерь;
  • F — площадь.

Производительность котла

Как рассчитать мощность котла для теплых полов — делается это с учётом мощности тёплых полов всего дома. Следует сложить все значения, которые были рассчитаны для каждой комнаты.

К полученному результату нужно добавить 15% — это и будет требуемая производительность котла. Если котёл купить без запаса, то при 100% нагрузке, ресурс агрегата будет расходоваться максимально быстро.

Производительность современных котлов — 24 киловатт, этого хватит для обогрева среднего помещения площадью до 240 м2. Есть электрокотлы, и с встроенным насосом — что является очень удобным.

Циркуляционный насос

Без насоса, гидрополы будут функционировать не эффективно. Как рассчитать мощность насоса для теплых полов? Она зависит от гидравлического сопротивления в магистрали, чем трубопровод длиннее, тем требуется более сильный насос.

 Чтобы определить производительность насоса можно воспользоваться формулой:

где:

  • Pн — мощность отопительного устройства в кВт;
  • tобр.т — температурный показатель теплоносителя в обратке;
  • tпр.т — уровень температуры в подаче.

Рекомендовано выбирать схемы полов, позволяющие регулировать мощность в больших пределах. При включении она должна быть максимальная, за счет этого прогрев полов будет быстрее.

После достижения заданных параметров в системе должно происходить автоматическое понижение температуры обогрева.

Расчет для неправильных комнат

Бывает так, что комнаты имеют сложную геометрию. Чтобы подсчитать общую площадь нужно разбить такое помещение на несколько зон. После этого подсчитать их площадь и просуммировать (см. рис).

Два варианта расчета площади комнаты неправильной формы. Суммарная площадь помещения равна площади зон A + B + C.

После того как была выведена площадь каждой части помещения, суммируем их. после этого полученное значение подставляем в ту же формулу:

S / H x 1,1 + D x 2 = L

Иногда в одной части комнаты теплый пол укладывают с шагом труб, отличным от другой. В таком случает необходимо рассчитывать длины труб для каждой части помещения отдельно. А результаты – суммировать.

Причины неисправности и ремонт водяного теплого пола

Правильный монтаж водяного пола гарантирует его службу на протяжении очень длительного времени (до 50 лет) с условием использования высококачественных цельных труб.

Способы укладки труб теплого пола

По комплектации и принципу действия водяной теплый пол довольно сложен и его работоспособность зависит от качественного функционирования нескольких важных компонентов. Водяной пол состоит из следующих элементов:

  1. Труб, с циркулирующей по ним водой, являющейся теплоносителем.
  2. Байпаса.
  3. Циркуляционного насоса.
  4. Коллектора и электропривода, с помощью которых регулируют поток воды.
  5. Балансировочного клапана, который смешивает нагретую и остывшую воду.
  6. Термостата и терморегулятора, отвечающих за поддержание необходимой температуры. В случае их поломки возможно не только остывание, но и перегрев теплоносителя.

Основные элементы теплого водяного пола

Как и в случае с электрическим полом, при выявлении причин недостаточного обогрева допускают некачественно проведенные теплоизоляционные работы, в результате которых наблюдаются существенные теплопотери. Исправить ситуацию позволит только полная переделка системы с нуля. Причиной слабой теплоотдачи также служи неправильный расчет и подбор характеристик основных компонентов системы. Слабый котел может стать причиной недостатка энергии для нагрева теплоносителя.

Повреждения трубопровода

Причиной прорыва и протечки водяного пола часто является резкое падение давления внутри трубы. Количество воды в трубах снижается, а та, что вытекает наружу, начинает разрушать стяжку и просачиваться на нижний этаж.

Для выявления возможной протечки сначала производят визуальный осмотр напольного покрытия, в местах стыках ламелей которого или непосредственно на поверхности можно обнаружить мокрые пятна. Если невооруженным глазом и на ощупь наличие влаги не определяется, то используют тепловизор.

При обнаружении места расположения поврежденного фрагмента трубы производят ее локальный ремонт, частично разобрав напольное покрытие и демонтировав стяжку. Перед заменой трубы воду из контура сливают, а после повторного запуска обязательно обезвоздушивают систему.

Таблица 2. Ремонт при повреждении труб

ИллюстрацияОписание
Для удаления кафельной плитки, если повреждение трубопровода произошло в ванной, первым делом освобождают швы от затирки.
Выполняют демонтаж плитки.
Для удаления стяжки используют перфоратор.
Для ремонта подобных повреждений труб применяют пресс-муфту.
В месте повреждения трубы делают разрез при помощи ножовки.
Трубу очищают от загрязнений.
При помощи развертки выравнивают отверстия с обеих сторон.
На оба фрагмента трубы надевают муфту.
Муфту обжимают клещами.

Перед заливкой цемента отремонтированный участок проверяют на отсутствие протечек. Для защиты муфты от кислой среды раствора, ее обматывают куском вспененного полиэтилена.

Неравномерность нагрева

Если теплый пол слабо нагревается, причиной может быть неравномерное распределение воды в трубах. Это связано с разной длиной контуров – в более длинных, при одинаковой скорости подачи воды, теплоноситель остывает быстрее. В этом случае потребуется отрегулировать подачу воды в каждый контур на коллекторе, произвести настройку уровней электроприводов на подающих клапанах.

Коллектор теплого водяного пола

Чтобы понять результат внесенных изменений в систему потребуется подождать некоторое время. Время прогрева теплого пола зависит от многих нюансов: количества и типа слоев конструкции пола, температуры теплоносителя и скорости его подачи, мощности нагревателя, типа финишного покрытия, погодных условий.

Неисправности электрооборудования

При отсутствии протечки причину стоит искать в неисправности элементов системы, работающих от электросети.

Из строя может выйти циркуляционный насос или термостат, местом расположения, которых является смесительный узел коллектора. Наличие напряжения в них проверяют при помощи мультиметра или индикаторной отвертки. О том, что насос не работает, скажет отличие каких либо звуков при его включении.

Элементы коллектора теплого пола

Каждую клемму термостата потребуется проверить на наличие напряжения. Также стоит проверить датчик температуры.

Цены на теплые полы Caleo

теплый пол caleo

Если причину поломки теплого пола не удалось обнаружить самостоятельно, то лучше обратиться к специалистам, которые имеют необходимые инструменты, навыки и опыт устранения подобных проблем.

Расчет мощности электрического теплого пола

Если потребитель остановил свой выбор на электрическом теплом покрытии, то следующим этапом будет расчет мощности нагревательного кабеля. Как выполняется расчет электрического теплого пола калькулятором-онлайн? Решить задачу можно благодаря подготовленной онлайн–системе для получения максимально достоверных результатов по расчету мощности электрических теплых полов.

Важно учитывать данные площади поверхности пола. При этом мощность кабеля будет зависеть от показателей размера помещения

Нужно измерить строительным инструментом – рулеткой, длину и ширину пола, а после перемножить данные для получения требуемого результата. Такие расчеты действительны для помещений с высотой потолка до 3 м.
Указать тип готового пространства, если речь идет о замкнутых площадях, то нужно учитывать высокую теплоизоляцию стен, что позволит надолго сохранить тепло даже после отключения отопления.
Если монтируется пол на первом этаже, то следует проверить теплоизоляцию со стороны стен и напольного покрытия, наличие подвала с определенным уровнем теплоотдачи.
Какой тип обогрева? Теплый пол может использоваться как основной источник тепла, а также быть частью отопительной системы дома или квартиры.

С помощь онлайн-калькулятора электрического теплого пола можно за короткое время узнать общую мощность кабеля и его удельное значение на один квадратный метр.

Данные для расчета мощности электрических теплых полов. Пользователь должен указать в подготовленной таблице индивидуальные показатели:

  • ширину и длину пола;
  • насколько теплое помещение;
  • выбрать тип обогрева.

После нажать на кнопку «рассчитать» и за несколько секунд получить достоверный результат на основе указанных данных.

Механических расчет мощности электрических теплых полов

Если пользователю необходимо рассчитать теплый пол площади гостиной на 25 квадратных метров, следует условно рассчитать полезную площадь комнаты. Полезной площади будет не более 60% от всего пространства, а это: Sкомн=25·0,6=15 м 2 .

Следующим шагом будет выбор мощности проводника, которым будет греющий кабель. Мастеру нужно определиться с шагом укладки материала на один квадратный метр, оптимальное значение для гостиной будет 110 Вт/м 2 .

Используя предварительные данные и подставляя их в известную формулу расчета мощности получаем:

После того, как расчет сделан, можно отправляться в строительный магазин за необходимыми материалами.

Внимание: пользуясь онлайн калькулятором расчета теплых полов можно за короткое время сопоставить данные различных видов напольного покрытия, возможно электрический тип обогрева будет более затратный и экономично невыгодный, а подходящим решением станет использование инфракрасных обогревателей. Необходимые рекомендации специалистов

Необходимые рекомендации специалистов

  1. Для нагревательных кабелей вся энергия должна быть преобразована в тепло, это важный технический параметр этой отопительной системы.
  2. Система электрического пола укладывается под кафельной плиткой, такой пол будет обеспечивать отличную теплоотдачу и гарантировать нечувствительность к длительному воздействия тепла.
  3. Онлайн-калькулятор расчета теплого пола демонстрирует соотношение нагревательных секций и матов, первые монтируются в цементную стяжку, а вторые входят в слой плиточного клея.

Делайте предварительные онлайн-расчеты теплого пола с помощью, представленной на нашем сайте, автоматической программы и получайте достоверные и максимально точные результаты. Рассчитать денежные расходы на отопление дома калькулятором онлайн.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
