Схема утепления каркасного дома минеральной ватой своими руками: технология для стен и пола

Технология

Тем, кто предпочитает утеплить дом своими руками, нужно предварительно ознакомиться с инструкцией и узнать, как правильно клеить минеральную вату к деревянной и кирпичной стене или основе из газобетона.

Прежде всего надо заняться подготовкой поверхности наружных стен. Их необходимо очистить от грязи и пыли, а также устранить все неровности. Если имеется старая краска или штукатурка, то их можно удалить при помощи шпателя или растворителя.

Подготовка и укладка утеплителя

Приступаем к подготовке поверхности минеральной ваты. Для этого можно использовать специальные клеевые составы, например, такой клей, как Ceresit CT 180. Данный состав необходимо нанести на подготовленные плиты минеральной ваты при помощи специального шпателя. Слой клея должен быть не больше 0,5 сантиметра. Чтобы она лучше крепилась, на минеральную вату надо нанести один или два слоя грунтовки.

Когда плиты ваты будут подготовлены, их нужно аккуратно приклеить к фасаду. В тех местах, где вата стыкуется с окном, надо проследить за тем, чтобы стык утеплителя не граничил с краем оконного проёма. В противном случае может произойти утечка тепла. Также надо проконтролировать, чтобы минеральная вата плотно закрывала пространство между брусьями.

Когда минеральная вата будет хорошо приклеена, стоит заняться её дополнительной фиксацией. Это требуется для того, чтобы повысить безопасность всей конструкции, ведь вес ватного блока в два раза превышает вес блоков из пенопласта. В качестве дополнительного крепления можно использовать дюбели. Однако проводить дополнительные работы можно только через сутки, когда полностью подсохнет клей.

Для одного блока минеральной ваты потребуется использовать 8 элементов крепежа. Для этого нужно в блоках ваты сделать отверстия, глубина которых будет на несколько сантиметров больше длины самого дюбеля.

Далее необходимо заняться установкой «заплаток» в углах, где стыкуются проёмы и стены. Таким образом укрепляется вся фасадная конструкция. Лёгкие «заплатки» делаются из кусков армированной сетки. В самом начале на нужные места наносится слой клея. После этого на данные участки устанавливается армирующая сетка.

Когда все «заплатки» будут готовы, можно приступать к установке армирующей сетки. Для этого также нужно нанести клеящий состав, на котором и фиксируется сетка. Если утепление делается под сайдинг, то будет достаточно только слоя минеральной ваты – укладка армирующей сетки в этом случае не потребуется.

Гидроизоляция

Чтобы защитить помещение от проникновения влаги из внутренней части дома, под минеральную вату необходимо уложить слой пароизоляции. Для этого лучше всего использовать диффузную мембрану, которая отлично пропускает воздух. Её стоит крепить прямо на стену, используя для этого обычный строительный степлер.

Также допустимо крепление отдельных полосок мембраны. Для их фиксации лучше всего применить скобки. Все швы обязательно надо хорошо заизолировать при помощи клейкой ленты.

Подводя итог, можно сказать, что утепление стен дома при помощи минеральной ваты поможет справиться с такой проблемой, как потеря тепла.

Советы по утеплению минеральной ватой смотрите в следующем видео.

Мембраны и защитные плёнки

Правильный каркасный пирог с ватным утеплителем используют специальные мембранные плёнки. Они отличаются от обычного полиэтилена наличием внутренней структуры в виде пор. Поры сужаются к одной из сторон, и поэтому пропускают молекулы влаги только в одну сторону. Таким образом, влажный пар может выходить из утеплителя и не может проникать внутрь его.


Утепление пола с пленкой ветрозащиты.

В качестве гидрозащиты может быть использована фольга. Её отличительные особенности – она абсолютно паронепроницаема. При этом может выдерживать высокие температуры, поэтому используется при обустройстве каркасной стены в зоне будущего расположения газовой плиты, кухонной печки или внутри парной в построенной каркасной бане.

Технология теплоизоляции

Технология утепления включает в себя четыре шага:

Далее рассмотрим этот процесс по порядку.

Схема каркасной стены — с двух сторон утеплителя обязательно должна располагаться пароизоляция

Этап 1: пароизоляции

Для защиты теплоизоляции от влаги закрепите пароизоляционную мембрану с внутренней стороны стен следующим образом:

ИллюстрацииОписание действий
Материалы. Вам понадобится:

  • Армированную пароизоляционную мембрану;
  • Двухстороннюю бутил-каучуковую клейкую ленту.
Монтаж ленты:

  • Наклейте на стойки каркаса с внутренней стороны клейкую ленту. Она обеспечит герметичность прилегания мембраны;
  • Удалите защитную пленку.
Монтаж мембраны:

  • Раскатайте рулон и приклейте мембрану к уплотнительной ленте;
  • Дополнительно прикрепите мембрану к каркасу степлером. Устанавливайте скобы с шагом около 30 см;
Обустройство стыка полотен:

  • На место стыка полотен наклейте клейкую ленту;
  • Приклейте полотно с нахлестом не менее 100 мм;
  • Дополнительно закрепите полотно степлером.

По такому принципу каркас с внутренней стороны полностью закрывается пароизоляцией.

Этап 2: монтаж минваты

Утепление каркасного дома своими руками выполняется так:

ИллюстрацииОписание действий
Подготовка минваты:

  • Измеряйте расстояние между стойками каркаса;
  • Нарежьте минвату монтажным ножом или ножовкой с мелкими зубьями так, чтобы ее ширина была меньше расстояния между стойками на 20 мм.
Монтаж утеплителя:

  • Вставьте теплоизоляционные маты в пространство между стоек. Если утеплитель нарезан правильно, дополнительное его крепление к каркасу не требуется;
  • При необходимости вставьте между стоек второй слой утеплителя. При этом следите, чтобы стыки плит первого и второго слоя не совпадали.

На этом теплоизоляция стен завершена.

Этап 3: монтаж ветро- влагозащиты

Чтобы избежать проникновения холодного воздуха и влаги внутрь «пирога», с наружной стороны стен необходимо закрепить гидро- ветрозащитную мембрану. Работа осуществляется так:

ИллюстрацииОписание действий
Материалы. Вам потребуется:

  • Гидро- ветрозащитная мембрана;
  • Двухсторонняя клейкая лента.
Монтаж мембраны. Операция выполняется так же, как и монтаж мембраны изнутри:

  • Приклейте к стойкам каркаса клейкую ленту;
  • Приклейте мембрану;
  • Закрепите мембрану степлером;
  • Места стыков полотна проклейте уплотнительной лентой.

Этап 4: отделка стен

Обшивка стен снаружи осуществляется следующим образом:

ИллюстрацияОписание действий
Материалы. Для обшивки вам понадобятся такие материалы:

  • Рейки 20х30 мм;
  • OSB (Ориентированно-стружечная плита). Толщина должна быть не менее 12 мм;
  • Материал для обшивки каркаса (вагонка, сайдинг или др.)
Монтаж обрешетки. Закрепите поверх мембраны рейки при помощи саморезов. Расстояние между саморезами сделайте около 500 мм.
Монтаж ОСБ. Закрепите на обрешетке листы ОСБ саморезами с шагом 250 мм.

В процессе монтажа листов соблюдайте следующие правила:

  • Между листами оставляйте зазор 3-5 мм. Ничем его не заполняйте;
  • Расположите листы на каркасе с перевязкой, чтобы не было крестообразных стыков. Кроме того, обеспечьте перевязку листов на углах;
  • Между фундаментом и обшивкой оставьте зазор 10 мм.

Монтаж обрешетки. Чтобы обшить стены из ОСБ своими руками фасадным материалом, нужно закрепить рейки по описанной выше схеме.

Обшивка стен. В завершение работы обшейте стены любым фасадным материалом.

Инструкция по выполнению этой операции стандартная, т.е. работа осуществляется так же, как и при отделке обычных стен, поэтому рассматривать ее не будем.

Существует еще эконом-вариант обшивки стен. Суть его заключается в отсутствии ОСБ плит. В результате обшивка фасада осуществляется сразу же после монтажа гидро- ветрозащитной мембраны и установки обрешетки.

Такая технология действительно позволяет сэкономить, однако, стены получаются менее долговечными. Поэтому, если в финансах вы сильно не ограничены, лучше все же обшить каркас ОСБ.

Теперь осталось лишь обшить стены с внутренней стороны. Работа осуществляется абсолютно по такой же схеме, как и обшивка снаружи:

ИллюстрацииОписание работ
Монтаж обрешетки. К стойкам крепятся рейки, которые обеспечивают зазор между пароизоляцией и обшивкой.

Обрешетка может быть как вертикальной, так и горизонтальной. Положение реек зависит орт расположение отделочного материала.

Обшивка стен. К обрешетке крепится отделочный материал – это может быть гипсокартон, ОСБ, вагонка или любое другое покрытие.

Вот, собственно, и вся информация о том, как осуществляется утепление стен каркасного дома минеральной ватой.

Каркас

В отличии от Америки, в Скандинавии нет единых правил (строительного кода) регулирующих то, как должен быть реализован сам каркас. Поэтому у конкретной фирмы, каркас может быть весьма специфичным. Но основные элементы выполняются так же как и в американском каркасном строительстве. Основа каркаса, разумеется та же как и в любой другой цивилизованной стране — сухая строганная доска. Деревянный брус используется крайне редко, только для решения каких то узко специфических специфических задач. И то, скорее всего это будет не просто брус а тот же клееный брус или ЛВЛ.

Из интересных особенностей именно финского каркаса можно выделить так называемый «финский ригель». Доска (а чаще всего ЛВЛ брус) врезанный «на ребро» в стойки под верхней обвязкой. Это решение позволяет обходиться без двойной верхней обвязки и оконных «хидеров» которые обязательны к применению в американском каркасном домостроении.

Еще одна особенность от американцев. Далеко не всегда используются сдвоенные и тем более строенные стойки в районе оконных проемов. Вероятно это связано с тем, что в американском каркасе эти доски в основном используются для поддержки того самого «хидера», который в скандинавском варианте заменен на врезанные в стойки ригель.

Фирмы, делающие крупные панели типа оматало (финндомо), юккатало — используют подобие двутавровых балок для стоек, для борьбы с «мостиками холода». Или же комбинированные составные стойки, с «терморазрывом» из материала с низкой теплопроводностью. Такие варианты повторить в кустарных условиях уже сложно. Это решение для промышленного производства.

Типичный финский каркас — строганная доска, врезанный ригель по верху стены, одинарные стойки у оконных проемов

Отрицательные стороны материала

Недостатком минваты является наличие в составе отдельных видов фенолформальдегидов, которые постепенно просачиваются в окружающую среду. При этом современные образцы производятся с учетом всех стандартов экологической безопасности, поэтому концентрация вредных смол минимальная.

Следующей отрицательной стороной является сильное разбрасывание пыли, что доставляет ряд неудобств при монтаже и эксплуатации материала. Проблема усугубляется при использовании стекло- и шлаковаты. Для укладки плит или рулонов нужно предусмотреть средства индивидуальной защиты.

Все виды минваты боятся влаги. Накопление воды внутри повышает теплопроводность, поэтому в стенах появляются мостики холода, накапливается конденсат.

При грамотном подходе к утеплению каркасного дома минватой этот слой будет качественно выполнять свои задачи.

Технология утепления

При утеплении фасада дома снаружи минватой под штукатурку подразумева.т определенный алгоритм действий.

Подготовка поверхности

Перед тем, как начать работы по утеплению и оштукатуриванию стен, их поверхности очищаются от загрязнений и выравниваются. С наружной поверхности удаляются металлические предметы, способные покрываться ржавчиной. В случае, когда такие элементы имеют стратегическое значение, следует обеспечить проникновение под штукатурный слой кислорода. Это означает, что применять штукатурный материал на акриловой основе не следует.

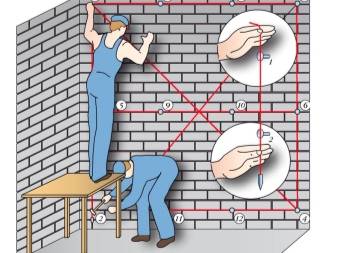

После очистки поверхности проводится разметка зон с помощью провесов. Провесами называют крепкие капроновые веревки, протянутые по арматурным штырям, которые в дальнейшем демонтируются. Крепят такие штыри вертикально, горизонтально и по диагонали по обозначенным точкам, чтобы проверить геометрию поверхности.

Установка профильных элементов

Сначала монтируется цокольный профиль, являющийся основанием для создаваемого утеплительного слоя. Такой элемент из алюминиевого сплава послужит надежной защитой утеплителя от промокания и удачно зафиксирует всю конструкцию.

Кроме того, профиль препятствует деформационным проявлениям и плотно стыкует штукатурный слой с деформационным швом.

Устройство обрешетки

При утеплении фасада дома минватой используют специальные уголки. Стена размечается под размер утеплительных плит, уголки фиксируются дюбелями с таким расчетом, чтобы оставалась возможность для установки ваты.

Следует помнить, что установка минеральной ваты выполняется по принципу ведения кладки из кирпичного камня, с перевязкой по вертикальным швам.

Готовим утеплительный материал

Технологический процесс, связанный с утеплением фасада минплитой, подразумевает использование клеевого состава. К примеру, многие пользуются смесью марки Ceresit CT 180.

Сначала шпателем наносится тонкий слой по всей поверхности утеплительной плиты. После этого устраиваются крупные точечные участки для склеивания с поверхностью стены, и плиту можно крепить. Для удобства в выполнении такой работы рекомендуется иметь помощника.

Оборудование рабочего места

Важным элементом при выполнении утеплительных работ считается соблюдение техники безопасности. Необходимо установить строительные леса, проверив предварительно почву под опорными элементами и оборудовать их заграждающими перилами.

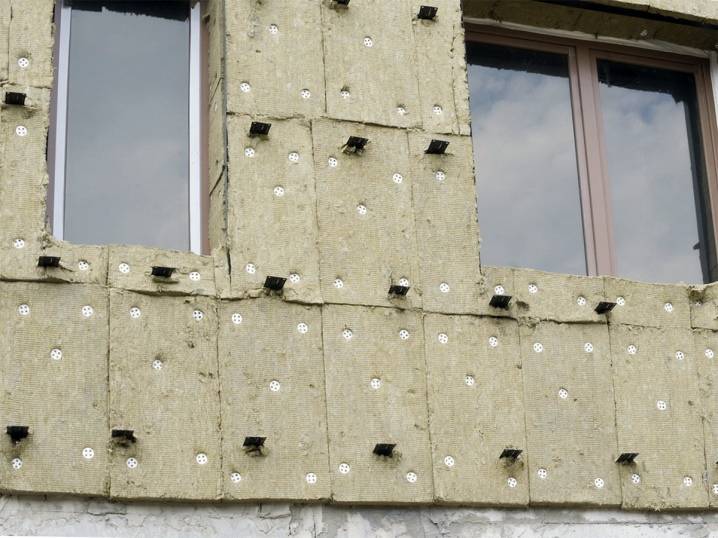

Выполнение крепления дюбелями

При установке пенопласта такой крепеж считается излишней перестраховкой, но в случае с минеральной ватой данная мера предосторожности необходима. Дело в том, что масса одной плиты в два раза превышает вес пенопластового листа, и дополнительное фиксирование ее считается необходимостью

Правда, имеется одна особенность – крепление дюбелями выполняется не сразу, а спустя сутки, когда клеевой состав подсохнет. При этом на каждую плиту расходуется не менее восьми крепежных элементов. Изначально под анкера устраиваются отверстия, глубина которых на полтора – два сантиметра превышает длину дюбеля. Затем вставляется крепеж.

Установку дюбелей выполняют в центральной части плиты и в местах «перевязок». Проще говоря, где вертикальный шовный участок упирается в плиту, установленную выше, в этих местах сверлят отверстия.

Укрепление конструкции

Первый этап этого мероприятия – установка заплаток. Такими элементами выполняется удерживание конструкции в наиболее уязвимых участках – углах проемов и стен. Именно здесь наносится клеевой состав участками, площадь которых несколько превышает размеры армирующей сетки, минимальные размеры которой составляют двадцать на тридцать сантиметров.

Закончив укрепление проблемных участков, разрешается перейти к установке основной армирующей сеточки. По минерализованной вате шпателем наносится клей, в который размещается армосетка.

Нанесение грунтовки

Чтобы обеспечить надежную адгезию штукатурного раствора и минерального утеплителя, рекомендуется обработать поверхность утеплительного слоя грунтовочным составом. Будет лучше, если подобную обработку вы выполните в два слоя.

Остается выполнить отделочные работы штукатуркой, покрыв ее финишным слоем лаковой смеси.

Виды базальтовой ваты

Первая классификация базальтового утеплителя связана с формой выпуска. Материал бывает в рулонах, в плитах и в гранулах. Первые напоминают мягкие маты. Плотность ваты в них минимальна.

Противостоять внешним воздействиям рулонный вариант может на стенах и в перекрытиях чердаков. Максимум воздуха в рулонной вате делает ее и максимально теплой. В рыхлых матах лучше всего вязнут звуки. Плиточный утеплитель в тепло- и шумоизоляции уступает.

Впрочем, скорректировать показатель можно, увеличив толщину слоя ваты. В жестком виде она пригождается под плавающей стяжкой полов, в перекрытиях многоэтажек и на фасадах, покрытых по мокрой системе.

Плиты утеплителя подразделяются по жесткости. Есть мягкие. Они лишь чуть плотнее матов. Второй вариант – полужесткие плиты. Максимальная плотность у жестких. Есть так же легкие плиты. Они отличаются от рулонной ваты лишь формой выпуска.

Рулоны и плиты закупают, в основном, частники. На крупных объектах удобнее пользоваться гранулированной ватой. Ее задувают в стены пневматическими аппаратами, подобно эковате, производимой путем переработки макулатуры.

К форме выпуска относят и геометрию базальтовой ваты. Для дымоходов и трубопроводов, к примеру, выпускают рукава. В них есть зазоры для растягивания утеплителя во время надевания на трубы. Зазоры именуют швами. Так что с точки зрения портных рукава из базальтового волокна – лишь непростроченная выкройка.

Любая разновидность этого материала бывает фольгированной, и нет. Дополнительный слой алюминия, как говорилось, защищает сырье от воды. Если влажность вокруг утеплителя постоянна и повышена, пары задерживаются меж волокон. Соответственно, снижается доля воздуха в вате, идут на спад шумо- и теплоизоляционные свойства.

Фольга, как и базальт, негорюча. Крепление же металлического пласта к вате, как и склеивающие ее смолы, менее стойко к огню. Поэтому, вместо клеевого состава меж минеральными нитями и фольгой рекомендовано выбирать проволочную прострочку.

Она удорожает товар и встречается реже. Поискать можно в базальтовой вате Rockwool. Из российских производителей ассортимент предоставляет «Технониколь». Базальтовая вата, как видно, может быть более или менее горюча. Это отражено в маркировке товара. Ставится буква «Г», а рядом цифра от 1-го до 4-ех. Единица – лучший показатель.

«Г4» на упаковке – свидетельство максимальной горючести утеплителя. Впрочем, на базальтовой вате отметок «4», «3», и «2» не бывает. «Г1» предпочтительна маркировка с зачеркнутой буквой. Так обозначают абсолютно негорючую вату.

Различать утеплитель по количеству и характеру скрепляющих смол сложно. Особых отметок на упаковках нет. Продавцы информацией владеют редко. Можно узнать, сделан ли материал в соответствии с ГОСТом, или только с техническим условием. В последнем есть лазейки, позволяющие «играть» с процентовкой и наименованием битумных смол.

Технология утепления пола

Термоизоляция полов не менее важна, так как бетон фундамента хорошо проводит влагу и сырость, которую впитывает с земли. Очень важным аспектом при работе с полом является качественный гидроизолирующий слой. Как правило, его кладут двойным слоем, сначала на сам фундамент, а потом дополнительный слой на черновое покрытие пола.

Пол в каркасных строениях чаще всего устраивается по лагам. При устройстве пола над холодным подвалом, на обшивку перекрытия по черновой обрешетке укладывается супердиффузионная мембрана. По ней выставляются лаги, между которыми располагается утеплитель толщиной не менее 150 мм. При укладке плит утеплителя в несколько слоев необходимо соблюдать разбежку стыков между плитами.

По верху утеплителя монтируется пароизоляционная пленка, которая крепится к лагам степлером.

Затем монтируется черновой пол из доски, фанеры или ОСП. После этого можно укладывать финишное покрытие на мягкую подложку.

Пароизоляция, как важная составляющая утепленной конструкции

Важная часть «слоеного пирога» с минеральной ватой — выполнение пароизоляции. Этот материал представляет собой пленку, препятствующую проникновению внутрь конструкции водяного пара, который содержится в воздухе.


Мембранный пароизолятор

Естественная влажность воздуха при неправильном утеплении каркасных стен и перекрытий, может сильно намочить минеральную вату. Чтобы было понятно насколько, взгляните на следующее фото, на котором видно, что вода бежит из-за снятой пленки струей.

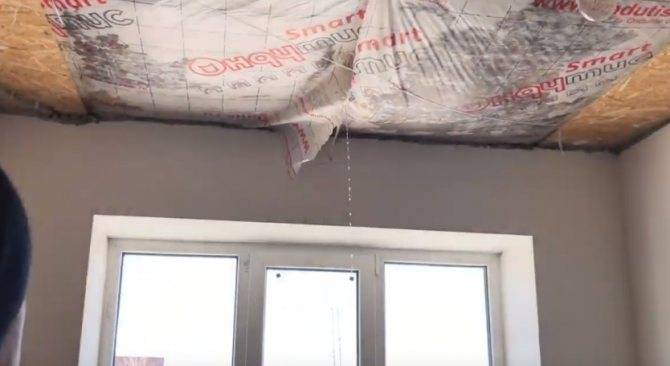

Неправильно выполненная пароизоляция полностью «убьет» утеплитель

Если посмотреть внимательно, то можно увидеть просвечивающую черную плесень. Почему так получилось?

Пароизоляционные пленки могут быть сплошными (двусторонними) и мембранными (односторонними). Первые не пропускают ни воду, ни воздух, в двух направлениях. Эти материалы хороши в качестве гидроизоляционного барьера. Из-за них будет образовываться конденсат и пару, который все-таки проникает в утеплитель, некуда будет испаряться.

Второй тип пленок пропускает влажный воздух в одном направлении, вторая сторона является барьером, который многократно снижает прохождение пара. Смысл ее в том, что конструкция продолжает «дышать», но при этом меньше промокает.


Послойное строение каркасной стены

Такие пленки ставятся с двух сторон от утеплителя. Как выглядит полноценная схема стен каркасного дома, можно посмотреть на схеме выше. Внутренняя пароизоляция устанавливается так, чтобы воздух мог выходить из стены, но не наоборот. Наружная – также не препятствует выходу пара из стен и защищает материал от осадков (если внешняя обшивка подтекает) и ветра – этот материал очень прочный, многослойный, что помогает ему справляться с высокими механическими нагрузками.

Внимание! Минеральная вата страдает не только от влаги, ветер ее тоже разрушает, постепенно выдувая частицы. Возвращаемся к снимку с неправильно сделанной пароизоляцией

Там была не той стороной установлена пароизоляционная пленка и в результате влага из помещения попадала внутрь, но выйти ей было некуда. Дальше только дело времени, когда минеральная вата промокнет насквозь и перестанет выполнять свое прямое назначение

Возвращаемся к снимку с неправильно сделанной пароизоляцией. Там была не той стороной установлена пароизоляционная пленка и в результате влага из помещения попадала внутрь, но выйти ей было некуда. Дальше только дело времени, когда минеральная вата промокнет насквозь и перестанет выполнять свое прямое назначение.

Чтобы не допускать подобных промашек, внимательно читайте инструкцию завода изготовителя пленки, чтобы не ошибиться стороной при монтаже.

Мембранные пленки не останавливают полностью пар – его часть все равно проникает из помещения, поэтому с обратной стороны обязательно нужно предусмотреть вентиляционный зазор, по которому будет двигаться уличный воздух, как показано на схеме ниже. Он будет вовлекать в движение испарения, благодаря чему минеральная вата будет хорошо просыхать, не теряя своих свойств.


Схема движения пара через утепленную кровлю

Если в утепляемом помещении очень высокая влажность (баня, ванная комната, сауна, кухня), диффузные мембраны лучше не применять, так как они не справятся с такой нагрузкой. Эти комнаты необходимо запечатывать наглухо, чтобы полностью предотвратить попадание пара внутрь стен.

Об утеплении бани изнутри читайте в нашей статье.

В этом случае применяют двусторонние пароизоляторы. Отличным решением являются фольгированные материалы на вспененной полиэтиленовой основе. Они сами являются хорошим утеплителем, что увеличит эффективность теплоизоляции в целом.


Герметичная пароизоляция ванной комнаты каркасного дома пенофолом

Из-за того, что пар вообще никак не будет проходить сквозь стены, он начнет накапливаться и конденсироваться в помещении — в первую очередь «заплачут» окна. Это чревато образованием парникового эффекта и размножением по поверхностям плесени. Чтобы такого не происходило, в комнате организуют хорошую приточно-вытяжную вентиляцию – пассивную или принудительную, в зависимости от размера и конфигурации комнаты.


Принудительная вентиляция в ванной комнате

Обустройство внутренних стен (перегородок)

Внутренние перегородки на основе многослойных конструкций отличаются от внешних совсем другими условиями эксплуатации, при которых температуры их поверхностей практически одинаковы. Поэтому и структура этих элементов строения несколько иная. Нет необходимости в использовании дополнительного утеплительного слоя, а также специальной ветровой защиты и изоляции от влажных испарений.

В перегородках каркасного дома преимущественно используются звукопоглощающие материалы, которые одновременно выполняют теплозащитную функцию.

К категории таких изделий относятся следующие наименования:

  • минеральная вата акустическая с клеящейся основой (обеспечивает снижение шума на 5–8 дБ);
  • изовер (его не следует путать с изоплатом, применяемым при наружной отделке);
  • вспененный полиэтилен, называемый еще изолоном, который отличается повышенным показателем звукопоглощения;
  • вспененный каучук, по виду напоминающий пористую резину и способный демпфировать (поглощать) любые нежелательные вибрации;
  • обычный или графитированный войлок;
  • гипсокартон, обладающий хорошими звукопоглощающими свойствами и закрываемый сверху декоративной отделкой.

С целью улучшения звукоизоляции во внутренних перегородках изолирующие плиты монтируются без видимых зазоров (их стараются укладывать по возможности плотнее одну к другой).
