Устройство и принцип работы сплит-систем, мобильных, оконных и испарительных кондиционеров

Принцип работы

В чем заключаются различия между привычными кондиционерами и нашими героями? И что такое инверторная сплит-система? Какой кондиционер оказывается лучше – инверторный или обычный? Нет ли риска переплатить? Эти и другие вопросы возникают в голове будущего обладателя климатической техники. А ответить на них можно, только разобрав отличия инверторного кондиционера от его обычного аналога.

Обычный кондиционер

Обычный прибор должен регулировать температуру в комнате, основываясь на показаниях термодатчика — последний выставляет пользователь. Суть заключается в том, что при превышении указанного показателя прибор просто выключается. Естественно, спустя какое-то время температура начинает расти, поэтому происходит повторное включение, во время которого обычный кондиционер начинает работать на полную мощность. Таким образом, техника работает всё заданное время.

Подобные включения-выключения имеют не самые лучшие последствия:

• пиковая нагрузка на прибор в момент запуска;
• скачок в электросети (повышение потребление энергии);
• износ деталей механизма.

Получается, что неинверторный прибор работает циклично. А чтобы его двигатель разогнался, потребляются большие стартовые токи. После того как произошел старт, компрессор начинает прокачку 50% всего объема от фреона из зоны низкого давления в высокую. При этом максимально задействуются все системы.

Как же нормализуется давление после обязательного отключения компрессора? За это отвечает дроссельная система. Но в любой части системы остается риск кипения фреона (может происходить и в магистрали, и в ресивере, и в капиллярной трубке). А неиспользованный потенциальный холод выходит наружу, нерационально охлаждая воздух на улице. Конечно, компенсация есть, но она небольшая – одновременно холод вырабатывается и в помещение. В какой-то мере это уравнивает потери, когда компрессор включается снова.

Инверторная модель

У кондиционера с инвертором всё иначе, чем у обычных моделей. Здесь блок управления преобразует переменный ток в постоянный, а потом преобразует его обратно в переменный, но уже актуальной частоты.

Ответить на вопрос, что такое представляет собой инвертор в кондиционере, поможет знание физики. Получается, что инвертор нацелен на повышение и понижение обычной частоты сети. Это инверторное управление мощностью кондиционера и легло в основу названия прибора. Оно повлияло на изменение количества оборотов у двигателя компрессора, а, значит, и на его производительность.

Принцип работы инверторного кондиционера заключается в следующих действиях техники. В приборе стоит термостат, предусмотренный в качестве стандартного измерителя температуры, однако при достижении нужного уровня он не выключается, а просто убавляет мощность в работе (оставляя всего 5-10% от обычной).Температура в этом случае будет падать гораздо медленнее, но при прохождении допустимого порога опять запустится компрессор. Инверторный компрессор работает в диапазоне 1-1,5 градуса (по сравнению с обычными, у которых такие данные варьируются от 1 до 5°C). При этом не будет стопроцентной нагрузки на прибор.

Схема инверторного кондиционера включает в себя привычные наружный и внутренний блоки.

1. В наружном располагаются такие элементы, как компрессор, за ним идет фильтр системы с фреоном, после соседствуют вентилятор для охлаждения фреона и конденсатор. Также стоит упомянуть плату управления и соединения.
2. Теперь о внутреннем блоке: первым стоит упомянуть испаритель для охлаждения воздуха, вентилятор, детали жалюзи, а также фильтр и поддон, в который стекает конденсат.

Монтаж настенного кондиционера

Установку настенной сплит системы производят так же, как монтаж всякого климатического оборудования.

То есть поэтапно она будет выглядеть следующим образом:

• монтаж внешнего модуля;
• предварительная подготовка для проведения магистралей: сверление отверстий в стенах, вывешивание кронштейнов для подвески блоков и др;
• установка внутреннего модуля (блоков);
• проведение коммуникаций и соединение внешнего и внутреннего блока (модулей);
• вакуумирование системы и закачка хладагента в систему.

В сущности, основное затруднение может вызвать лишь пробивка в стене двух вентиляционных отверстий, а также разметка и установка навесных устройств для блоков, которые нужно выставлять строго по горизонтали.

К тому же монтаж настенных сплит систем требует соблюдения определенных условий:

1).Обеспечение воздушного промежутка около прибора в помещении на толщину прибора. При этом надо учитывать, чтобы под направлением предполагаемого воздушного потока не было препятствий в виде мебели, холодильников, видеотехники и др.

2).Тщательный расчет длины трубопровода для хладагента. Чтобы исключить вибрацию труб, размер их не должен превышать 6 метров.

3).Установка модулей строго по горизонтали. Если в сплит системе используется один внутренний блок, то крепить его желательно относительно внешнего модуля в зеркальном исполнении с разных сторон стены.

4).Сбор влаги. В дополнение необходимо установить лоток для отведения конденсата. Если этим пренебречь, то в самом модуле могут развиться споры, вредоносные бактерии, да и внешние стены будут подвержены постоянному действию влаги.

Установку сплит системы, как правило, доверяют мастерам из той же фирмы, в которой был куплено климатическое оборудование. Они не только грамотно разместят модули кондиционера, сделают безупречную разводку контура и заправку фреоном, но и дадут гарантию на один год для бесплатного обслуживания. А это немаловажный фактор для надежной и долгосрочной работы оборудования.

Составляющие части внутреннего и наружного блока

Согласно закону сохранения энергии для того, чтобы обеспечить охлаждение воздуха в пространстве комнаты, необходимо обеспечить отвод тепла, полученного в результате фазового перехода. Чтобы понять, как устроен кондиционер, необходимо рассмотреть основные узлы, входящие в состав внутреннего и наружного блоков устройства.

Современные кондиционеры оснащаются электронным блоком управления, который позволяет обеспечивать необходимый температурный режим, задавая требуемые технические характеристики кондиционера. Рассмотрим устройство наружного блока кондиционера.

Устройство наружного блока

В его состав входят такие узлы и механизмы, как:

1. фильтр для фреона;
2. компрессор;
3. вентилятор;
4. конденсатор;
5. четырехходовой клапан, устанавливаемый для изменения направления движения фреона в моделях, работающих и на охлаждение и на нагрев;
6. плата управления, которая располагается в наружном блоке в инверторных моделях устройств, в других модификациях электроника размещается во внутреннем блоке;
7. штуцеры для подключения трубок из меди, обеспечивающие соединение внешнего и внутреннего блока;
8. крышка для обеспечения защиты электрических разъемов и штуцеров.

Размеры наружного блока кондиционера зависят от его мощности и производительности, например при мощности 2,7 кВт, высота устройства будет в пределах 42–60 см, при ширине 66–80 см и глубине 23–30 см. Однако более точные параметры, с учетом присоединительных размеров лучше уточнить у консультанта при приобретении изделия.

Далее приведено описание устройства внутреннего блока кондиционера.

Устройство внутреннего блока

В его состав входят такие узлы, как:

1. Передняя панель, имеющая возможность легкого демонтажа для проведения технического обслуживания, представляет собой решетку из пластика, откуда кондиционер берет воздух для направления внутрь блока.
2. Вентилятор, обеспечивающий циркуляцию прошедшего очистку, нагрев или охлаждение воздуха.
3. Сетка из пластика, выполняющая функцию фильтра, обеспечивающего отделение механических и биологических примесей, находящихся в воздухе.
4. Фильтры тонкой очистки, обеспечивающие удаление из подаваемого воздуха патогенных микроорганизмов, пыли, неприятных запахов.
5. Испаритель для передачи тепла холодному фреону и его испарению, при котором подаваемый через конструкцию воздух нагревается или охлаждается.
6. Плата управления с микропроцессором.
7. Горизонтальные и вертикальные жалюзи, обеспечивающие движение воздуха в необходимом пользователю направлении.
8. Соединения из штуцеров, к которым монтируются трубки из меди, обеспечивающие соединение внутреннего и внешнего блока.

Размеры внутреннего блока кондиционера определяются площадью помещения, в котором необходимо обеспечить охлаждение воздуха. Например, для помещения площадью 25 м² достаточно использования устройства мощностью 2,7 кВт, для которого усредненная длина внутреннего блока составляет 77 см, а высота может колебаться в пределах 25–29 см.

Таким образом, создание комфортных условий осуществляется во внутреннем блоке, устанавливаемом в подготовленную нишу из гипсокартона или подвесной потолок помещения. Принцип работы кондиционера на обогрев отличается тем, что в этом режиме обеспечивается движение фреона в обратном направлении. Он может реализовываться в конструкциях сплит-систем или многочисленных моделях тепловых насосов.

Специалисты подчеркивают, что сам по себе кондиционер не создает ни холода, ни тепла, он обеспечивает перемещение энергии из внешней среды внутрь комнаты, предварительно охлаждая либо нагревая его. Основными характеристиками кондиционеров считается их холодопроизводительность и мощность охлаждения, выражаемая в количестве кВт, которое необходимо затратить на обогрев площади комнаты. При этом для помещения с высотой потолков 2,5–3м 1 кВт способен обеспечить холодом комнату площадью 10 м².

Общие достоинства и недостатки

Преимущества моноблочного кондиционера:

• Отсутствие блока на фасаде;
• Установка в помещении с уже проведенным капитальным ремонтом;
• Возможность установки в местах, где сплит-систему установить невозможно;
• Нет коммуникаций с хладагентом;
• Легкий монтаж;
• Электронное управление и контроль.

Кондиционеры снабжены базовыми фильтрами очистки, которые время от времени подлежат замене.

Главным недостатком моноблока считается повышенный уровень шума, по сравнению с моделями других типов, где внешний блок вместе с двигателем вынесен наружу. Однако производителям удается сохранять параметры не более 50 дБ, что для окружающих достаточно комфортно.

1 Общие принципы

Все модели кондиционеров похожи по своему строению. В каждом приборе обязательно присутствует несколько основных деталей:

• компрессор;
• теплообменник;
• испаритель;
• регулятор давления;
• вентилятор.

https://youtube.com/watch?v=xK3_QhbdE2g

Алгоритм и принципы работы кондиционера в квартире:

• охлаждение воздушных потоков начинается в наружном блоке, где охлаждающее вещество находится в виде жидкости;
• затем хладагент переходит в компрессор, где сжимается и нагревается;
• вещество поступает в конденсатор внешнего блока, здесь оно продувается воздухом и охлаждается;
• жидкость попадает в терморегулятор, давление в системе снижается, как и температура кипения хладагента, что провоцирует его испарение;
• после этого в испарителе охладитель поглощает тёплый воздух, возвращает в помещение холодный и переходит в газообразное состояние;
• газ перемещается в наружный блок, и весь цикл повторяется.

Охладительная жидкость может просочиться наружу из-за длительной эксплуатации или ошибок, допущенных при сборке конструкции. Это приведёт к упадку производительности прибора. Влажный воздух или вода попадают в магистраль и закупоривают ледяные капилляры, что вызывает неполадки в работе компрессора. Во избежание таких поломок необходимо перед использованием кондиционера создать условия вакуума в охладительном контуре.

Как проверяется работоспособность кондиционерной системы?

Эффективность работы оборудования проверяется после установки устройства или после ремонтных работ. Также, следует проверить оборудование перед запуском во время нового сезона.

Проверяем внешнюю часть системы. Во время установки внешней части оборудования должен использоваться уровень

Так как важно, чтобы устройство висело ровно и надежно держалось на стене. Между сиеной и устройством необходимо соблюдать некоторое расстояние (не менее 10 см)

Крепление оборудования лучше осуществлять на кронштейны или анкерные болты. Необходимо отследить, чтобы сверху устройство было чем-нибудь закрыто, например навесом от кровли здания; Для обработки медных трубок необходимо использовать специальный инструмент – труборез и вальцеватель; Необходимо следить за работой внутреннего и внешнего блоков

Производить регулярную чистку фильтров и в целом всей системы; При установке оборудования нужно соблюдать расстояние между мебелью и устройством, чтобы поток воздуха равномерно распределялся по всему помещению Оно должно составлять не менее 3 метров; Следует обратить внимание на расположение дренажной системы. Она должна быть установлена с небольшим наклоном, чтобы вода поступала на улицу, а не оставалась в трубах и не капала в помещении; Перепад расстояния между блоками не должен превышать 20 метров

Главное, следует правильно установить кондиционер и не заболеть от неправильно направленного потока воздуха. Как известно, от кондиционера очень легко простудиться и заболеть.

Лучшие недорогие системы для охлаждения

Обладают стандартным набором режимов. Рассмотрим топ мобильных бюджетных кондиционеров для дома, которые, по мнению пользователей, отлично справляются со своей задачей.

Zanussi ZACM-09 MP-III/N1 белый

Предназначен только для охлаждения комнат до 28 кв/м. Устанавливается около окна, чтобы можно было вывести шланг, и работает от сети. Для перемещения оснащен колесиками. При хорошей мощности в 9 BTU/ч работает достаточно тихо. Уровень шума всего 46 дБ. Мощность в режиме охлаждения – 2630 Вт. Воздушный поток можно регулировать в разные направления. В комплекте идет пульт ДУ. Есть обычный дисплей и программируемый таймер на 24 часа. Прибор может использоваться и в качестве осушителя воздуха и вентилятора. Такие режимы незаменимы, когда влажность в помещении очень высокая. Также это предотвращает деформацию обоев или краски со стен. Габариты – 35,4×69,8×34 см.

Преимущества:

• оптимальная мощность для дома;
• большая площадь охлаждения;
• дистанционное управление;
• низкий уровень шума;
• самодиагностика неисправностей;
• авторестарт;
• потребляет мало электричества.

Недостатки:

небольшой объем емкости для конденсата.

Timberk T-PAC09-P09E белый

Рассчитан на охлаждение, осушение и вентиляции комнат до 16 кв/м. Чтобы климатический прибор можно было перемещать, в нем предусмотрены ролики. В комплекте идет специальный кронштейн для установки воздуховода в окно. Мощность – 900/2400 Вт, где первый показатель – это потребляемая, второй – в режиме охлаждения. Относится к системе с «девяткой».

Особенность модели – моющийся воздушный фильтр и сенсорное управление. Фильтр легко снимается, моется и ставится на место. Можно запрограммировать работу при помощи таймера или менять режимы на расстоянии при помощи пульта, включая режим сна. Параметры: 32,3×68,8×33,4 см.

Преимущества:

• высокая производительность;
• современное дистанционное управление;
• есть режим сна;
• моющий воздушный фильтр;
• экономичное потребление энергии;
• автоперезапуск;
• компактный.

Недостатки:

немного шумит в работе.

Hyundai H-PAC07-R10E белый

Климатическое устройство с охлаждающей способностью 7 BTU предназначено для помещений площадью 15 м². Основной режим охлаждения работает с мощностью 2050 Вт, есть дополнительные функции в виде сушки и вентиляции воздуха. Можно устанавливать режим «ночной», при этом уровень шума никак не повлияет на качество сна. Есть функция ускоренного охлаждения. Все управление осуществляется при помощи пульта ДУ и на обычном дисплее. Поддерживает температуру от 16 °С. Регулировка воздушного потока осуществляется в два режима. Габариты – 32.8×67.8×30.5 см.

Преимущества:

• простое управление;
• занимает мало места;
• регулировка интенсивности потока;
• есть ночной режим;
• автоматическое поддержание температуры;
• приемлемый уровень шума.

Недостатки:

не выявлены.

Scoole SC AC 09C PE

Устройство, что называется «3 в 1». Есть охлаждение, осушение, ночной режим и вентиляция. Подходит для квартиры с большими комнатами в 25 м². Для перемещения предусмотрены удобные колесики. Мощность – 990/2610 Вт. Управление дистанционное. Есть таймер на 24 часа. Можно запрограммировать начало работы или её завершение.

Скорость вращения вентилятора можно регулировать. Размеры агрегата: 32x73x37 см.

Преимущества:

• мощный воздушный поток;
• большая рабочая площадь;
• простое управление и монтаж;
• есть режим СЛИП;
• фильтрация воздуха;
• универсальный таймер.

Недостатки:

не выявлены.

Принцип работы канального кондиционера

Канальные кондиционеры можно отнести к сплит-системам. Но внутренний блок у них не похож на другие типы, хоть и связан с внешним фреоновой магистралью. Эти кондиционеры обычно используют в помещениях с приточной вентиляцией. Внутренний блок канального кондиционера устанавливают в систему вентиляции. Принцип работы канального кондиционера следующий:

• Воздух проходит через него и охлаждается или нагревается (в зависимости от режима работы);
• После этого он подается в помещение;
• Охлажденный или нагретый воздух покидает помещение через вытяжную вентиляцию.

Мощные канальные кондиционеры можно устанавливать для обеспечения температурного режима в нескольких помещениях. Для этого на входе приточной вентиляции монтируют один внутренний блок. После него вентиляционный канал расходится на несколько отдельных, по одному на каждое помещение.

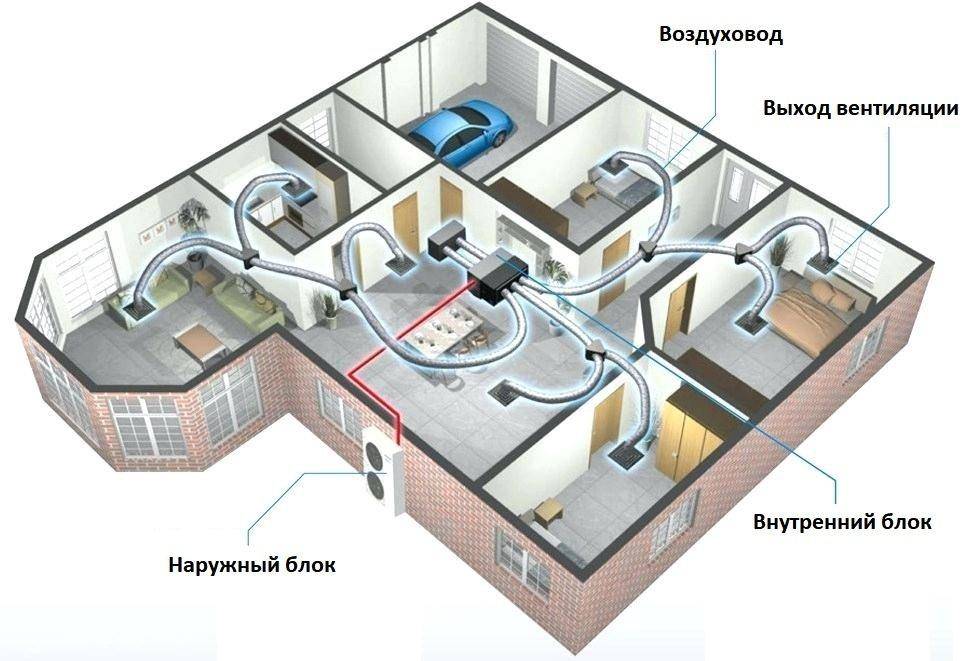

Пример схемы установки канального кондиционера для нескольких помещений.

Недостатком канального кондиционера является большое потребление электроэнергии. Дело в том, что он охлаждает воздух, поступающий с улицы. А уже охлажденный уходит из помещения за счет вытяжной вентиляции.

Существует другой способ использования канального кондиционера. Пи нем внутренний блок устанавливается в вентиляционном коробе, через который он прогоняет воздух. Вход и выход этого воздуховода находятся в разных конах помещения. При этом обеспечивается эффективное кондиционирование всей площади. Но в помещении создается устойчивый поток воздуха от выхода ко входу в воздуховод.

Как работают сплит-системы и их разновидности

Сплит-система состоит из наружного и внутреннего блоков. В наружном находится компрессор, плата управления, вентилятор и конденсатор. Основные элементы внутреннего блока: испаритель, вентилятор, фильтры, температурные датчики и поддон для конденсата.

Фреон циркулирует по замкнутому контуру. Он состоит из:

• внутреннего змеевика – испарительного теплообменника;
• наружного змеевика – конденсаторного теплообменника;
• соединительных медных трубок – фреоновой магистрали;
• компрессора, повышающего давление;
• капиллярной трубки у бытовых систем;
• терморегулирующего вентиля (ТРВ) у полупромышленных блоков.

У кондиционеров, которые могут осуществлять подогрев воздуха, есть 4-ходовый клапан, меняющий функционально два теплообменника местами – наружный отвечает за испарение хладагента, а внутренний – за его конденсацию.

Работа на охлаждение

Фреон поступает в компрессор, где его давление увеличивается в 3 раза, а температура повышается на 50-60°C, то есть происходит сжатие. Далее он следует в конденсатор и обдувается более холодным воздухом, после чего переходит в жидкое состояние. Воздух проходит через конденсаторный теплообменник и нагревается от выделяемого фреоном тепла.

Затем хладагент перемещается в спиралеобразную капиллярную трубку или ТРВ, где его давление уменьшается, температура понижается и происходит небольшое испарение. Испарительный теплообменник продувается комнатным воздухом, но при поступлении более холодного фреона охлаждается. Хладагент при этом забирает его тепло и переходит в исходное состояние. Далее цикл повторяется.

Работа на обогрев

Суть принципа работы кондиционера сплит-системы на обогрев не меняется. При переключении 4-ходовым клапаном функций блоков, когда направление потока хладагента изменяется, воздух забирается с улицы наружным блоком, где происходит испарение фреона, а в комнату его доставляет внутренний блок, в котором хладагент снова переходит в газообразную фазу.

Чем ниже температура воздуха на улице, тем сложнее извлечь из него тепло, так как разница между температурой воздуха и температурой испарения фреона уменьшается, следовательно, нагревательная способность снижается из-за выравнивания их значений.

Прецизионные кондиционеры

Прецизионная климатическая техника по принципу работы не отличается от сплит-системы, но обладает рядом особенностей:

• Способна работать в режиме 24/7/365 в течение 10 лет, в то время как бытовой сплит-ситемы хватит не более чем на 2 года.
• Имеет мощный вентилятор, за счет чего качество охлаждения выше, чем у сплита. Воздушные потоки заданной температуры равномерно распределяются по комнате.
• В качестве рабочего вещества может выступать фреон, вода или гликоль.
• Увлажнение воздуха осуществляется с помощью парогенератора электродного типа.

Прецизионные кондиционеры используются в серверных, где необходимо бесперебойно поддерживать определенную температуру и влажность воздуха.

Инверторные кондиционеры

Принцип работы инверторного кондиционера такой же, как у обычного. Отличие климатического оборудования инверторного типа заключается в управлении режимом работы. В обычной сплит-системе при достижении заданной температуры компрессор выключается. Когда температура меняется в большую сторону, срабатывает запуск нагнетателя. Таким образом, система работает на полную мощность, но с перерывами.

В инверторных двигателях есть плата частотного преобразователя, которая меняет стандартную частоту электрической сети. Вентилятор не перестает работать при достижении температурной нормы: он постепенно замедляет вращение, а при нагревании воздуха на 1 градус, увеличивает число оборотов в единицу времени.

Преимущества такого управления в долговечности оборудования и в экономии электричества до 30% по сравнению с неинверторными сплит-системами.

Канальная климатическая система

От внутреннего блока канального кондиционера отходит система подводящих и отводящих воздуховодов, по которым забирается теплый воздух и поставляется холодный в одно или несколько помещений.

Оборудование такого типа имеет функцию подмеса свежего воздуха с улицы до 30%.

Монтаж кондиционера канального типа лучше делать на этапе строительства здания — блок устанавливается под потолком вместе с системой вентиляции.

Как работают сплит-системы и их разновидности

Сплит-система состоит из внутреннего и наружного блоков. Во внешней находятся компрессор, плата управления, вентилятор и конденсатор. Основные элементы внутреннего блока: испаритель, вентилятор, фильтры, датчики температуры и поддон для сбора конденсата.

Фреон циркулирует по замкнутому контуру. Он состоит из:

• компрессор, повышающий давление;
• капиллярная трубка в бытовых системах;
• термостатический вентиль (ТРВ) для полупромышленных агрегатов.
• внутренний змеевик – испарительный теплообменник;
• внешний змеевик – теплообменник конденсатора;
• подключение медных труб – фреоновая магистраль;

Кондиционеры, которые могут нагревать воздух, имеют 4-ходовой клапан, который функционально меняет местами два теплообменника: внешний отвечает за испарение хладагента, а внутренний – за его конденсацию.

Работа на охлаждение

Фреон поступает в компрессор, где его давление увеличивается в 3 раза, а температура повышается на 50-60 ° C, то есть происходит сжатие. Затем он поступает в конденсатор и продувается более холодным воздухом, после чего переходит в жидкое состояние. Воздух проходит через теплообменник конденсатора и нагревается теплом, выделяемым фреоном.

Затем хладагент течет в спиральную капиллярную трубку или расширительный клапан, где его давление падает, температура падает и происходит небольшое испарение. Испарительный теплообменник продувается окружающим воздухом, но при подаче более холодного фреона он охлаждается. При этом охлаждающая жидкость забирает тепло и возвращается в исходное состояние. Затем цикл повторяется.

Работа на обогрев

Суть принципа работы сплит-системы кондиционера на отопление не меняется. Когда 4-ходовой клапан переключает функции блоков, при изменении направления потока хладагента воздух забирается снаружи из наружного блока, где фреон испаряется, и попадает в окружающую среду из внутреннего блока, в котором хладагент снова переходит в газовую фазу.

Чем ниже температура наружного воздуха, тем труднее отводить от него тепло, так как разница между температурой воздуха и температурой испарения фреона уменьшается, поэтому теплопроизводительность снижается за счет выравнивания их значений.

Прецизионные кондиционеры

Прецизионное климатическое оборудование не отличается от сплит-системы по условиям эксплуатации, но имеет ряд особенностей:

• В качестве рабочего вещества могут выступать фреон, вода или гликоль.
• Увлажнение воздуха осуществляется с помощью электродного парогенератора.
• В нем установлен мощный вентилятор, благодаря которому качество охлаждения превосходит сплит-систему. Воздушные потоки заданной температуры равномерно распределяются по помещению.
• она способна работать 24/7/365 в течение 10 лет, в то время как домашняя сплит-система прослужит не более 2 лет.

Прецизионные кондиционеры используются в серверных, где необходимо постоянно поддерживать определенную температуру и влажность.

Инверторные кондиционеры

Принцип работы инверторного кондиционера такой же, как и у обычного кондиционера. Отличие климатического оборудования инверторного типа заключается в управлении режимом работы. В обычной сплит-системе при достижении заданной температуры компрессор выключается. При повышении температуры запускается вентилятор. Таким образом, система работает на полную мощность, но с перебоями.

Инверторные двигатели имеют плату преобразователя частоты, которая изменяет стандартную частоту электрической сети. Вентилятор не перестает работать при достижении температурной нормы: постепенно замедляет вращение, а при нагревании воздуха на 1 градус количество оборотов в единицу времени увеличивается.

Преимущества такого управления заключаются в сроке службы оборудования и экономии электроэнергии до 30% по сравнению с сплит-системами без инверторов.

Канальная климатическая система

Система входных и выходных воздуховодов начинается от внутреннего блока канального кондиционера, через который горячий воздух всасывается, а холодный воздух подается в одну или несколько комнат.

Светильники этого типа имеют функцию перемешивания свежего воздуха с улицы до 30%.

Монтаж канального кондиционера лучше всего производить на этапе строительства здания – установка устанавливается под потолком вместе с системой вентиляции.

Из чего состоит и как устроен кондиционер сплит-система

Видео об устройстве сплит-системы кондиционера демонстрируют, что главными составляющими агрегата являются наружный и внутренний блоки. Модуль, предназначенный для монтажа на фасаде, представлен несколькими элементами:

• компрессором;
• вентилятором;
• конденсатором;
• фильтром фреона;
• платой управления;
• медными трубками для циркуляции теплоносителя.

Важной частью конструкции является защитная крышка, предотвращающая попадание уличного мусора внутрь блока. Комнатный модуль также состоит из нескольких частей

В конструкцию входят:

Комнатный модуль также состоит из нескольких частей. В конструкцию входят:

• блок управления;
• вентилятор;
• система фильтров;
• испаритель;
• защитная решетка.

На передней панели модуля обычно расположены индикаторы и элементы управления.

КПД и эффективность отопления кондиционером

КПД указывают в паспорте, он отображается в процентах. Также в документе прописывают показатели EER и COP.

EER показывает эффективность работы на охлаждение помещения, а COP – это средняя величина эффективности на прогревание и охлаждение. Обычно EER меньше COP, поскольку в процессе функционирования компрессор воспроизводит теплый воздух и увеличивает температуру фреон. По этим критериям устанавливается эффективность работы прибора на отопление.

В паспорте кондиционера отображаются следующие показатели:

• СОР составляет 2,8;
• EER – 2,5;
• КПД – 280.

Согласно данным при потреблении 1 кВт электроэнергии сплит-система выделит 2,5 кВт холодного воздуха и 2,8 кВт тепла. Но эти показатели часто меняются в зависимости от разницы температуры в квартире и на улице. Чем выше диапазон, тем ниже значения. Чем холоднее на улице, тем меньше эффективность кондиционера, он хуже прогревает квартиру.

Чтобы увеличить КПД кондиционера на отопление, необходимо выполнить действия:

1. Наблюдать, чтобы на наружном блоке не образовалось льда.
2. Использовать для системы специальный зимний комплект.
3. Выполнять профилактическое очищение прибора от пыли, засоров, грязи. Они влияют на ухудшение работы.
4. При монтаже наружного блока кондиционера выбрать участок, защищенный от влаги и ветра.

Преимущества и недостатки

Преимущества настенного моноблока:

• нет необходимости монтировать внешний блок на фасаде здания;
• целесообразно устанавливать в ситуациях, когда наружный блок нельзя крепить на фасаде в силу определенных причин;
• вентиляционные отверстия не портят внешний вид здания;
• монтаж значительно упрощается;
• устанавливать можно после ремонта, так как не требуется прокладка фреоновой трассы;
• автоматика позволяет задавать параметры для автоматической работы устройства, следить за состоянием дренажной системы;
• возможность подключения к центральной системе отопления, что позволит прогревать входящий воздушный поток в холодное время года;
• поступление свежего уличного воздуха, фильтруемого системой очистки;
• возможность использования рекуператора тепла
• если устройство работает на охлаждение, дренажная система не нужна.

К недостаткам относятся:

• высокая цена по сравнению со стандартной сплит-системой, особенно, если речь идет о климат-установке с приточно-вытяжной вентиляцией, рекуператором;
• низкая производительная мощность моноблока;
• охлаждение только той комнаты, в которой установлен блок;
• повышенный уровень шума, если сравнивать со сплит-установкой;
• работа в зимнее время возможна на охлаждение, при низких температурах устройства для обогрева по факту слабо прогревают входящий поток;
• необходимость высверливать в стене два вентиляционных отверстия;
• можно устанавливать только на внешней стене, боковые стены для монтажа исключаются.

На вопрос, бывают ли кондиционеры без внешнего модуля, производители давно ответили выпуском монокорпусных устройств. Наилучший вариант среди них – настенный моноблок в квартиру, отзывы о котором можно прочесть на многочисленных тематических форумах. Его приобретение целесообразно при невозможности разместить сплит-систему. Наиболее распространен в крупных городах, например, популярен в Москве.

Что в итоге

Мобильный кондиционер, по своей сути, представляет собой такое приспособление, которое не может отличаться особыми мощностными характеристиками. Однако, присутствует возможность охлаждения, а также подогрева воздуха, но только в пределах одного помещения. Удобство мобильных систем кондиционирования заключается в том, что они могут быть с лёгкостью перемещаться по квартире или дому, из одного помещения в другое. Поэтому если стоит вопрос о том, что выбрать в дом загородного типа, то лучшим вариантом станут именно мобильные кондиционеры.

В то же время, слит системы характеризуются большей функциональностью, это уже не портативное, а стационарное приспособление. Отличается также тихой работой и, при этом, лучшей мощностью. Установка устройств таких типов осуществляется с целью очищения и охлаждения воздушных масс в пределах помещений, отличающихся крупными площадями. Сплит системы эффективно будут работать не только в пределах квартиры, но и в границах ресторанов, залов и так далее. Поставляются с удобным дистанционным пультом управления, с помощью которого можно завладеть всем функционалом устройства.

Что касается недостатков, то и они есть как у сплит системы, так и у мобильного кондиционера. Необходимо определить для себя, какие из них являются недопустимыми именно для вас. Только после того, как вы хорошенько подумаете, взвесите все «за» и «против», можно будет выбрать между кондиционером мобильного типа и сплит системой. К этому выбору нужно относиться со всей ответственностью и серьёзностью. Необходимо, чтобы выбранный вариант устраивал вас по всем пунктам, или, как минимум, по большинству из них.
