Счетчики электроэнергии Энергомера: отличительные особенности и критерии выбора, порядок подключения

Описание прибора

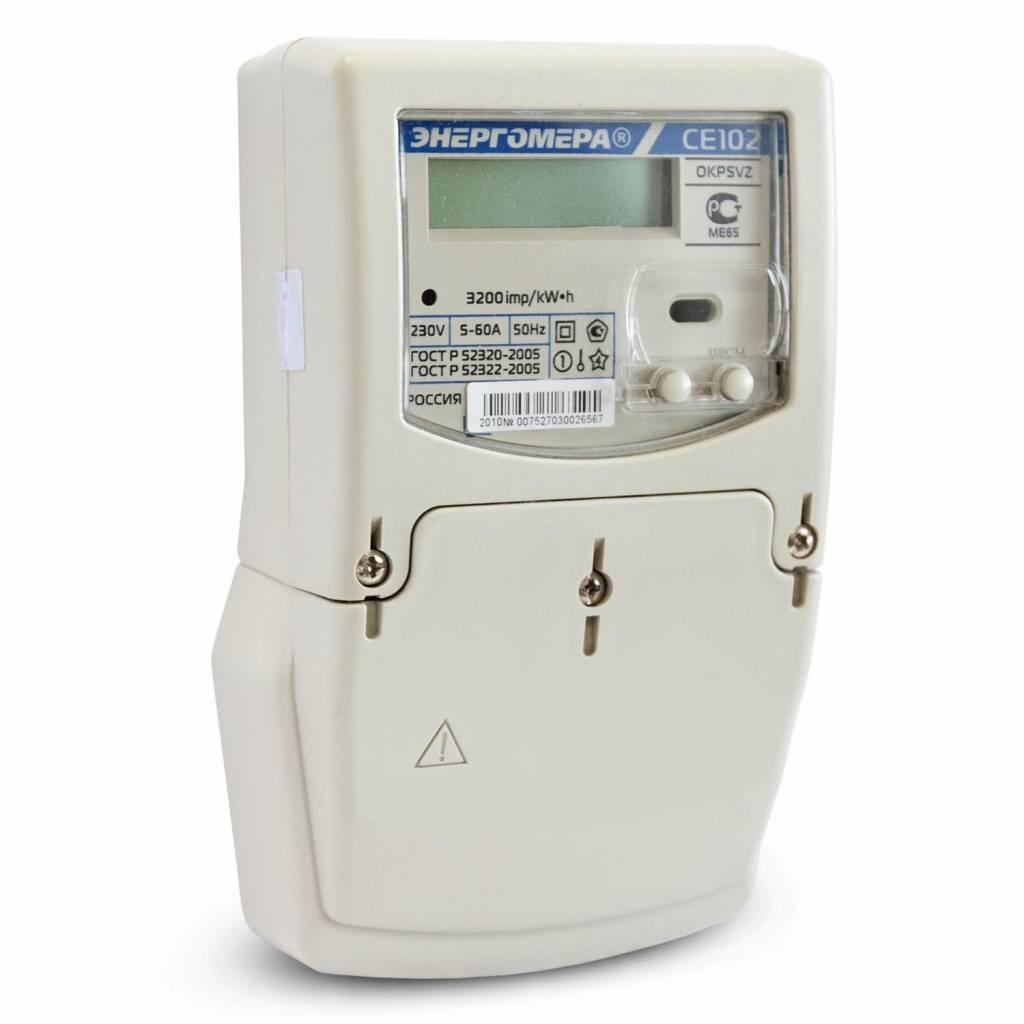

Однофазный электросчетчик Энергомера

Счетчик Энергомера однофазный, а также его трехфазные модификации способны измерять активную и реактивную составляющую мощности, потребляемой от электросети. Кроме того, посредством счетчиков электроэнергии Энергомера удается организовать оценку расхода электроэнергии в многотарифном режиме. Это позволяет дифференцировать учет мощности, потребленной в дневное или ночное время, а также в часы пиковой нагрузки.

На монтажной колодке большинства моделей этого класса наряду с коммутационными контактами имеются специальные клеммы для дистанционного учета показаний. Подключение телеметрического выхода электронного счетчика СЕ 101, например, осуществляется посредством этих контактов при его первичном запуске. Кроме того, в нем предусмотрен встроенный энергонезависимый блок памяти. В случае пропадания тока в питающей линии на дисплее фиксируются последние показания, а также дата, время и тариф, в котором прибор работал перед снятием напряжения.

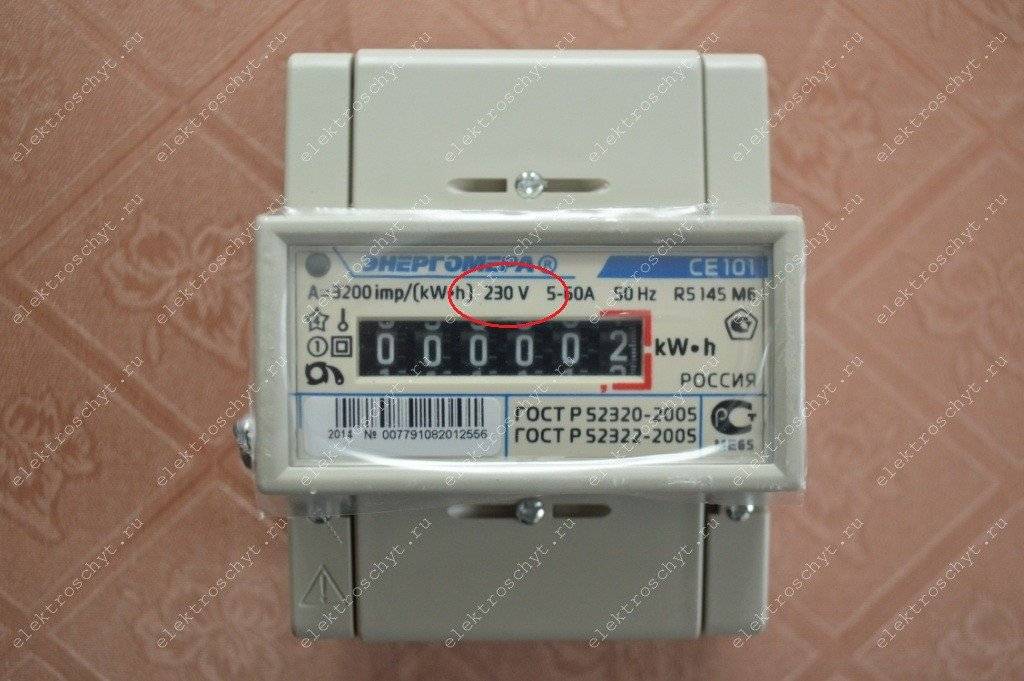

На передней панели эл счетчика марки СЕ 101 также имеется два светодиодных индикатора. Первый из них, обозначенный как «Сеть» начинает светиться при подключении электричества. С появлением нагрузки он начинает мигать; это означает, что электронная учетная схема запустилась в работу.

В расположенном рядом индикаторном окне указывается номинал потребляемой в данный момент мощности «600 imp/(kW-h)».

Однофазный или трехфазный электросчетчик

Чтобы правильно выбрать электросчетчик для квартиры, дома, необходимо для начала определиться сколько фаз в электрической сети. Здесь все достаточно просто, если к Вашему вводному автомату в квартиру или дом подходит кабель с двумя жилами (фаза и ноль) – значит у Вас однофазная электросеть и электросчетчик для квартиры вам нужен однофазный. Такой электросчетчик для квартиры рассчитан на напряжение 220 В, что и будет указано на панели электросчетчика.

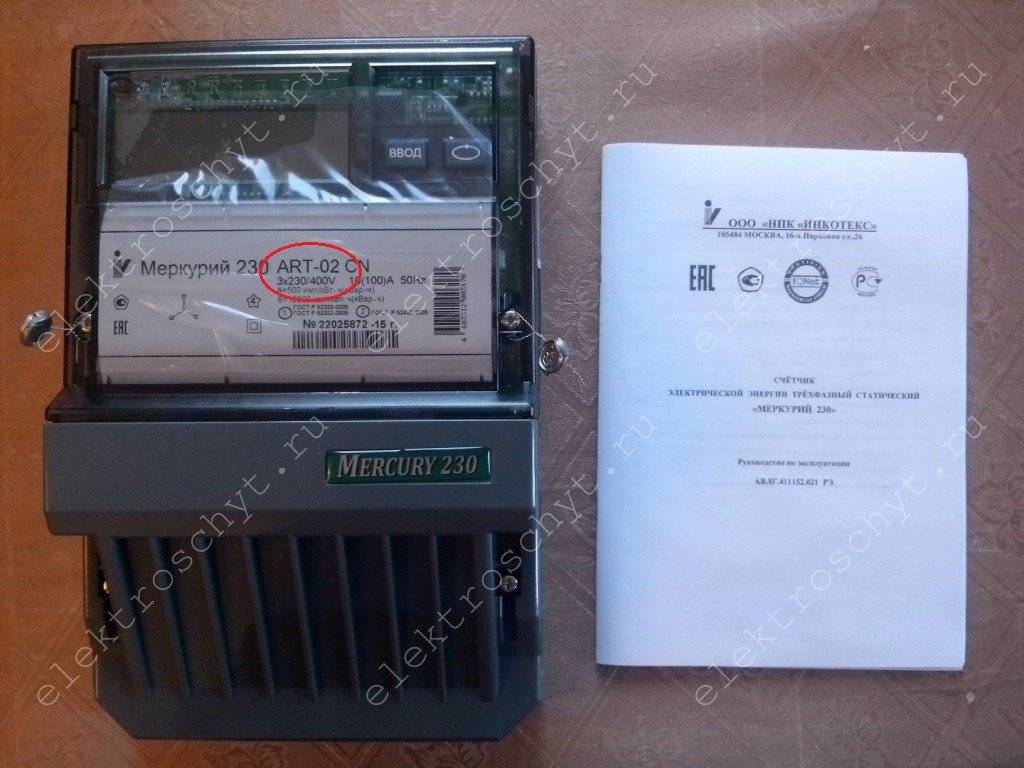

Если же к вводному автомату квартиры или дома приходит кабель из четырех жил, значит у вас трехфазная сеть (три фазы и ноль), для которой устанавливается трехфазный электросчетчик. Трехфазные счетчики рассчитаны на фазное (между одной фазой и другой) напряжение 380 В, и также будет указано на панели электросчетчика. Можно трехфазный электросчетчик для квартиры включать и на 220 В, считать электросчетчик будет правильно, но здесь уже на усмотрение сетевой организации, примет (опломбирует) такой электросчетчик инспектор или нет, зависит от самого инспектора,и внутренних правил вашей сетевой компании, повторюсь, считать электросчетчик для квартиры будет верно. Этот пример скорее для тех случаев, когда сеть трехфазная, счетчик трехфазный, но задействована только одна фаза, в этом случае учет будет правильным.

Сила тока

При определении, какого типа электросчетчик выбрать по току учитывают сечение жил проводки, подходящей к нему. Застарелые модели обычно ориентированные на сравнительно невысокие значения. Иногда это обстоятельство является причиной замены.

Диапазон допустимой величины тока для однофазных вариантов стандартно 5–80 А, у изделий для 3 фаз верхняя граница может достигать 100 А. Для среднестатистических квартир достаточно регистратора для 5–50 А, что соответствует медным жилам в 6 мм и нагрузки по потреблению в 10 кВт.

Жилье может обслуживаться водогреями и подобными приборами с мощностью не только 3.5 кВт, но и 13–25 и больше. Иногда ставят два бойлера, например, проточник для мойки и накопительный для душа, ванны. Если суммарная мощность бытовых приборов превышает 10 кВт и есть значительные периоды их одновременной работы, то надо установить аппарат для большего значения тока, чем 50 А.

Описанные требование касаются как однофазной (220 В) так и трехфазной (380 В) проводки, которая чаще прокладывается, если есть прожорливые потребители. Сориентироваться, какой выбрать прибор поможет расчет суммарного тока одновременно работающих потребителей, таблицы соотношения этого значения с кВт.

INCOTEX Меркурий 201.7 5(60) А

Популярная модель счетчика в Москве. Прибор INCOTEX Меркурий 201.7 нужен для учета активной электроэнергии в двухпроводных сетях с переменным током. Эксплуатация возможна внутри закрытых помещений и тех местах, которые имеют нормальную защиту от негативных факторов среды (установка делается в щитки, шкафы).

Расход электроэнергии измеряется цифровым методом. Магниточувствительные элементы в системе питания, измерительных цепях отсутствуют. Рабочий механизм в отсчетном устройстве антиреверсный, есть защита от негативного воздействия магнитных полей.

Электроэнергия учитывается по модулю, показатели могут расти при разных фазировках подключенных цепей. Конструкция неразъемная, при попытке вскрытия полностью разрушается. Параметры тока, напряжения в сети стандартные для рассматриваемого класса. Точность – 1 категория. Наработка на отказ, не менее 220 000 часов. Гарантийный срок эксплуатации не большой, всего 3 года Стандартный межповерочный интервал в 16 лет.

Преимущества прибора

Для этого электросчётчика характерны следующие плюсы:

невысокий собственный расход энергии;
простота и надёжность конструкции;
Размеры счётчика СЕ101
приспособленность к работе в условиях широкого диапазона температур и защищённость от других воздействий, включая умышленное, с целью хищения электроэнергии;
укомплектованность токовым шунтом, позволяющим подключать устройство непосредственно, без использования дополнительных приборов и усложнения схемы;
наличием оптовыхода;
индикацией о режиме работы и ошибках.

Защищённость корпуса позволяет устанавливать аппарат внутри помещений или снаружи, в закрытом шкафу.

Индикация

Импульсы преобразуются электромеханическим способом. Соответствующие управляющие сигналы вращают барабаны. В современных модификациях после обработки микроконтроллером результаты измерений отображаются на цифровом дисплее. Как правило, применяют экономичный индикатор на жидких кристаллах с встроенной подсветкой. Модели с встроенной электроникой оснащают блоком памяти с автономным источником питания, выводами для подключения внешних (удаленных) телеметрических устройств.

Световые индикаторы

Энергомера СЕ 301

В типовом исполнении электросчетчик Энергомера сигнализирует о подключении:

источника питания (сети 220 В);
нагрузки.

В некоторых модификациях применяют один индикаторный светодиод. Отмеченные выше режимы отображаются непрерывным (мигающим) сигналом, соответственно. По частоте вспышек можно судить о потребляемой мощности.

К сведению. При отсутствии постоянного свечения «Сеть» следует убедиться в качестве соединительных контактов. Не исключено, что испорчен светодиод. Если не индицируется потребление электроэнергии при работающей нагрузке, также необходим ремонт.

Особенности индикационного табло

По стандартной маркировке после буквы «М» в названии можно уточнить особенности индикатора результатов измерений:

6 или 7 – соответствующее количество барабанов;
отсутствие цифр – комплектация ЖКИ (7 регистров).

Последний символ на барабанном индикаторе означает дробную часть числа. Его отделяют красной точкой или рамкой на лицевой части табло.

Механизм привода оснащен стопором, который препятствует вращению в обратном направлении (предотвращается мошенническое «отматывание» показаний). Во всех современных модификациях устанавливают защиту от блокирования функциональности приборов контроля с применением сильных магнитов.

Барабанный индикатор показаний

К сведению. Если предполагается применение при низких температурах, специалисты рекомендуют выбирать счетчик электроэнергии се 101 с барабанным механизмом. Такие изделия сохраняют работоспособность в сильный мороз до -40°C. Жидкокристаллические дисплеи приспособлены для применения в диапазоне от -30°C до +70°C. Однако для продления срока службы такие приборы устанавливают в отапливаемых помещениях.

«Мосэнергосбыт» подал заявление в правоохранительные органы на лжеэнергетиков

АО «Мосэнергосбыт» направило заявления в правоохранительные органы и территориальные подразделения Федеральной антимонопольной службы с просьбой принять меры в отношении сторонней организации, использующей фирменное наименование компании с целью понуждения жителей Москвы и Подмосковья к замене приборов учёта электроэнергии. Поводом для обращения стали поступающие в последнее время массовые жалобы от граждан, пострадавших от недобросовестных действий со стороны неустановленных лиц.

Как пояснили клиенты компании, в дневное время к ним домой приходили неизвестные, которые представлялись работниками «Мосэнергосбыта» и понуждали к замене электросчётчиков. Лжеэнергетики предъявляли документы, на которых в том числе имелись печати с указанием наименования «Мосэнергосбыт», и, по словам граждан, именно данное обстоятельство играло решающую роль, когда они соглашались на услуги незваных гостей по замене электросчётчика здесь и сейчас.

Когда все работы были уже выполнены, а деньги отданы неизвестным визитёрам, выяснялось, что в документах значилось некое ООО «МОСЭНЕРГОСБЫТ», не имеющее к АО «Мосэнергосбыт» абсолютно никакого отношения. Проверка по данным обращениям показала, что ООО «МОСЭНЕРГОСБЫТ» — реальная организация с уставным капиталом 10 000 рублей, зарегистрированная в г. Мытищи Московской области, основным видом деятельности которой, согласно данным из ЕГРЮЛ, является рекламная деятельность, дополнительными — производство электромонтажных работ и розничная торговля.

К сожалению, жалобы от жителей Москвы и Подмосковья на случаи, когда неизвестные граждане под видом представителей АО «Мосэнергосбыт», его подрядных организаций или иных энергокомпаний обходят квартиры, понуждая жильцов поменять электросчётчики, в том числе под предлогом истечения у приборов межповерочного интервала (МПИ), в последнее время поступают всё чаще. Как показывает анализ таких обращений, в абсолютном большинстве случаев приборы учёта не нуждались в замене или поверке и могли прослужить ещё несколько лет, а стоимость работ зачастую превышала официальные расценки АО «Мосэнергосбыт» почти в два раза.

Представители недобросовестных организаций действуют по одной и той же схеме: совершают поквартирные обходы, опускают листовки в почтовые ящики, звонят по телефону. Как правило, в их названиях присутствуют слова «энерго», «контроль», «надзор», «ЖКХ» и т. д., а на документах используются логотипы и аббревиатуры, похожие на фирменные знаки настоящих энергокомпаний. Однако, использование фирменного наименования «Мосэнергосбыт» является наиболее вопиющим примером недобросовестности подобной деятельности.

АО «Мосэнергосбыт» призывает жителей Москвы и Подмосковья быть бдительными и напоминает:

Работники АО «Мосэнергосбыт» не совершают поквартирные обходы в целях предложения работ по замене приборов учёта, тем более в формате «здесь и сейчас».
В случае обнаружения неисправности прибора учёта контролёр АО «Мосэнергосбыт» информирует об этом клиента устно и рекомендует обратиться в компанию для консультации о порядке его замены или поверки, а если дома застать никого не удаётся — оставляет соответствующий стикер с телефоном контактного центра компании на электрощитке.
Все услуги и работы выполняются работниками АО «Мосэнергосбыт» исключительно на основании предварительно поданной заявки, оформленной по инициативе жителя в клиентском офисе, по телефону контактного центра или через личный кабинет клиента, строго в заранее согласованное время.
Сотрудники AO «Мосэнергосбыт» одеты в специальную одежду с логотипом компании, имеют при себе служебное удостоверение с указанием ФИО и должности, которое обязаны предъявлять по требованию потребителей.
Стоимость работ по замене прибора учёта не может превышать расценки, указанные в прейскуранте, опубликованном на официальном сайте АО «Мосэнергосбыт».
Никто не имеет права демонтировать установленную на электросчётчике пломбу без предварительного уведомления АО «Мосэнергосбыт».
В случае самовольного (без уведомления АО «Мосэнергосбыт») демонтажа пломбы составляется акт о несанкционированном вмешательстве в работу прибора учёта, на основании которого производится перерасчёт объёма и стоимости потреблённой и оплаченной ранее электроэнергии и обязанность потребителя оплатить доначисленную стоимость.

Лучшие однофазные многотарифные счетчики электроэнергии

В ряде регионов наблюдается существенное отличие в дневном и ночном тарифе. Поэтому есть возможность сэкономить на потреблении электроэнергии, установив многотарифные счетчики. Специалисты выделили несколько подходящих устройств.

Abb FbB 11205-108

Рейтинг: 4.9

Двухтарифный шведский счетчик Abb FbB 11205-108 предназначен для однофазной сети с силой тока от 10 до 80 А. Многофункциональное устройство позволяет не только вести учет потребленной электроэнергии по двум тарифам. В нем имеются часы, где указывается точное время и дата, а переключение тарифов можно настроить по расписанию. Корпус прибора надежно защищен от влаги и пыли, для монтажа используется DIN-рейка.

Длительная бесперебойная работа устройства стала главной причиной победы в нашем рейтинге. Многие пользователи успели оценить по достоинству надежность, компактность и точность измерений. Шведский счетчик быстро окупается, несмотря на высокую цену. Иногда возникают проблемы с настройкой двухтарифного учета, но все вопросы решаются с помощью специалистов энергетиков.

качественное изготовление;
элегантный внешний вид;
многофункциональность;
бесперебойная работа.

высокая цена.

Меркурий 200.02

Рейтинг: 4.8

Быстрым сроком окупаемости отличается счетчик Меркурий 200.02 отечественной компании Интотекс. Сочетание приемлемой цены и многотарифного учета позволяют неплохо сэкономить домовладельцам. Наиболее рациональным решением приобрести этот прибор будет для пользователей, у которых в доме или квартире имеются мощные нагревательные устройства, например, бойлер, электрокотел или теплый пол. Производитель предусмотрел возможность подключения своего изделия в автоматизированную систему учета. Для этого в приборе имеется PLC-модем. Помесячный расход электричества запоминается, что бывает очень полезным в спорных моментах с надзорными органами.

К минусам модели эксперты отнесли внушительные габаритные размеры, а также отсутствие подсветки.

доступная цена;
PLC-модем;
4-тарифный учет;
быстрый срок окупаемости.

большие габариты;
отсутствие подсветки.

EKF Скат 105Э/1-5(60) ТОИ4 многотарифный

Рейтинг: 4.7

Почетное третье место рейтинга в категории многотарифных однофазных счетчиков занимает модель EKF Скат 105Э/1-5(60) ТОИ4. Она предназначена для монтажа внутри помещений, где температура вписывается в диапазон -30…+55°С. Сфера применения аппарата – жилые дома, квартиры, гаражи и офисы. Эксперты выделили такие преимущества счетчика, как малое собственное энергопотребление, защита от перепадов напряжений и мощных импульсных помех, технологический запас по классу точности, долговечность, 5-летняя гарантия от производителя. Универсальное крепление позволяет монтировать как на DIN-рейку, так и на традиционную панель.

Пользователи довольны низкой ценой прибора, простотой монтажа и эксплуатации. Уступает прибор лидерам в функциональном наполнении и габаритах.

низкая цена;
5-летняя гарантия;
малое энергопотребление;
универсальное крепление.

скромное функциональное наполнение.

Энергомера CE102M S7 145-JV

Рейтинг: 4.6

Счетчик Энергомера CE102M S7 145-JV попал в наш рейтинг благодаря оптимальному сочетанию цены и качества. Этой модели была присвоена награда “Товар года России”. В приборе имеется ряд современных опций. Дисплей четко показывает всю необходимую информацию, причем длительность показа тарифа можно самостоятельно регулировать. Это позволяет упростить снятие данных особенно для пожилых людей. В памяти устройства может храниться вся информация об учете энергии за прошедший год, причем данные сохраняются даже при длительном отключении от сети. Производитель предусмотрел возможность подключения счетчика к автоматизированной системе учета.

Привлекательным моментом для пользователей становится не только низкая стоимость, но и гарантия в течение 5 лет. Попасть в лидирующую тройку модели не позволила низкий уровень надежности.

Однофазные счетчики электроэнергии

Нева 103 1SO

Однотарифный ОУ

Нева 103 1SO – прибор прошедший сертификацию механического типа с 7-разрядным устройством отсчета.

В комплект входит стопор обратного хода, шунт, индикатор светодиодный, клеммы винтовые. Корпус прибора выполнен из серого пластика. Монтируется с помощью DIN-рейки. Качественные защелки помогают установить его легко и быстро. Счетчик удовлетворяет требованиям профессионалов и потребителей. А также соотношение цены, качества и эффективности — отличное.

Достоинства:

Корпус нельзя разобрать, монтажная защелка очень прочная;
Небольшой размер и вес;
Цифры хорошего размера, что не затрудняет их чтение;
Точные показания;
Качественное крепление проводов;
Бюджетная стоимость;
Действительный срок службы – 30 лет.

Недостатки:

Несовпадение мигания со щелчками индикатора приводит к путанице.

Средняя цена — 425 рублей.

Меркурий 201.8

Однотарифный ЖКИ

Меркурий 201.8 – прибор современной модификации с 7-разрядным жидкокристаллическим экраном. Отличается повышенными эксплуатационными данными.

Выделяется среди других моделей наличием модульного корпуса, винтовых клемм и измерительного преобразователя тока. Крепится при помощи DIN-рейки. Установлена светодиодная подсветка, что позволяет снимать показания и при плохом освещении. Модель относительно новая и она только начинает зарабатывать лидирующие позиции.

Достоинства:

В комплекте шунт и защелка-фиксатор;
Небольшой вес;
Компактные размеры;
Легко монтируется;
Прочный корпус;
Класс точности – высокий;
Бюджетная стоимость;
Срок эксплуатации – 30 лет.

Недостатки:

Некачественная телеметрия.

Средняя цена — 680 рублей.

Энергомера CE102M S7 145-JV

Многотарифный ЖКИ экономный

Энергомера CE102M S7 145-JV – многофункциональная модель, устойчивая по отношению к механическому, климатическому и электромагнитному воздействиям.

Отличительными особенностями прибора являются наличие интерфейса связи, энергонезависимой памяти. Отображает показания даже при обесточивании. В комплектации прилагается шунт. На счетчике можно идентифицировать данные, накопленные за 24 часа или месяц. На модели имеется кнопки, с помощью которых можно осуществлять управление. На 7-разрядном жидкокристаллическом мониторе имеется подсветка.

Достоинства:

Память защищена от возможностей внесения изменений;
Компактный;
Удобен в использовании;
При необходимости просто перепрограммировать;
Срок службы – 16 лет.

Недостатки:

Не всегда легко установить.

Средняя цена — 1800 рублей

Меркурий 200.02

Многотарифный ЖКИ самоокупаемый

Меркурий 200.02 – прибор, позволяющий вести гибкий учет потребляемой электроэнергии. С помощью УЗО можно управлять нагрузкой. Устанавливается на DIN панели. Модель позволяет снимать показания максимум по 4 тарифам. Данные выводятся на экран. Информация сохраняется до 11 месяцев. При правильном распределении суточной нагрузки на электросеть прибор позволяет выгодно экономить.

Достоинства:

Выводится информация о переключении расценок;
Индивидуальные режимы работы «лето-зима»;
Регулируется нагрузка;
Проводится контроль используемой электрической энергии;
Быстро окупается;
Позволяет экономить;
Прост в использовании;
Память энергозависимая;
Приятный дизайн;
Время действительной службы – 30 лет.

Недостатки:

Питание счетчика за счет потребителя;
Отсутствует подсветка экрана;
Дорогостоящая установка.

Средняя цена — 1950 рублей

4 Ленэлектро ЛЕ 221.1.R2.Р2.5

Участие в рейтинге этого счетчика электроэнергии обусловлено не только самой доступной ценой, хотя данный аспект влияет на выбор покупателя зачастую больше, чем рабочие характеристики. Ленэлектро ЛЕ 221.1.R2.Р2.5 позволяет вести двухтарифный и более учет потребления электричества, что позволяет оптимизировать расходы. Широкий выбор схем работы путем программирования однофазного счетчика позволяет настроить прибор учета в полном соответствии с тарифным расписанием региона, в котором будет установлено оборудование.

Стоит отметить – данная процедура выполняется совершенно бесплатно, что, учитывая стоимость прибора, является самой привлекательной характеристикой, влияющей на выбор покупателя. Поставить в квартиру или дом двухтарифный счетчик этой фирмы позволит минимум на 30 лет забыть о проблемах с учетным прибором, т. к. невзирая на лучшее ценовое предложение, качество изготовления данного оборудования довольно высокое.

Счетчик Меркурий 201.8 TLO

Счетчик электроэнергии Меркурий 201.8 TLO – предназначен для учёта активной и реактивной энергии в многотарифном (до 4-х тарифов) или однотарифном режимах.

Расшифровка обозначения:

T- многотарифный
L – модем PLC-II
O – встроенное реле

Фото счетчика Меркурий 201.8 TLO

Технические характеристики счетчика

наименование параметров	Величины
Класс точности при измерении активной энергии реактивной энергии	1,0 2,0
Номинальное напряжение, В	230
Установленный диапазон рабочих напряжений, В Расширенный рабочий диапазон напряжений, В Предельный рабочий диапазон напряжений, В	207…253 184…264 0…264
Номинальный (макс) ток, А	5(80)
Активная (полная) мощность потребляемая цепью напряжения, не более Вт(ВА)	2(10)
Полная мощность потребляемая цепью тока, не более ВА	0,1
Допустимые перегрузки по току в течении 10 мсек, А – для I_Макс=80 А	2400
Стартовый ток (чувствительность), А	0,020
Параметры тарификатора: количество тарифов количество тарифных зон в пределах суток количество типов дней количество сезонов	1…4 16 8 12
Скорость обмена, бит/секунду: – через оптический порт;	9600
Передаточное число оптического испытательного выхода: – в режиме телеметрии, имп/кВт, [имп/(кварч)] – в режиме поверки, имп/кВт [имп/(кварч)]	5000 10000
Сохранность данных при перерывах питания, лет – постоянной информации – оперативной информации	40 10
Защита информации	1. Адресный доступ и аппаратная защита памяти метрологических коэффициентов. 2. Журнал сеансов связи через цифровые интерфейсы.
Диапазон температур, °С	от – 45 до +70 При эксплуатации счётчиков при температуре ниже -20 допускается частичная потеря работоспособности ЖКИ.
Разрядность ЖКИ, кВт*ч	ХХХХХХ,хх
Наработка на отказ, часов	220000
безотказная работа, часов	7000
срок службы, лет	30
Межповерочный интервал,лет	16
Масса,кг	не более 0,6
Габариты (длина, ширина, высота), мм	12889,564,7
Гарантия производителя	3 года

Индикация

Импульсы преобразуются электромеханическим способом. Соответствующие управляющие сигналы вращают барабаны. В современных модификациях после обработки микроконтроллером результаты измерений отображаются на цифровом дисплее. Как правило, применяют экономичный индикатор на жидких кристаллах с встроенной подсветкой. Модели с встроенной электроникой оснащают блоком памяти с автономным источником питания, выводами для подключения внешних (удаленных) телеметрических устройств.
