Бытовой счетчик электроэнергии: принцип работы и устройство, преимущества и недостатки различных типов оборудования

Какие электросчетчики лучше?

Приборы учета с вращающимся диском нередко преподносятся как нечто архаичное и подлежащее замене. Энергоснабжающие организации могут просто вынуждать потребителей делать это, аргументируя тем, что электронные точнее. Но, поскольку дьявол кроется в деталях, давайте попробуем разобраться в том, стоит ли идти на поводу у монополистов.

Когда действительно стоит менять

• Если класс точности менее 2,5. Он указан на лицевой панели прибора – цифра в кружке.
• Количество целочисленных разрядов в показаниях менее пяти. Дробный разряд указывается кольцом красного цвета и его значение не учитывается.
• Если прибор рассчитан на токи менее 30 ампер.

Достоинства и недостатки механических приборов

• Невысокая точность измерений.
• Большие габариты и вес, выглядят малоэстетично.
• Могут шуметь.
• Нельзя учитывать расход по многотарифному плану.
• Для снятия показаний приходится лезть под потолок – неудобно и рискованно.

• Учитывают только активную, полезную составляющую электрической энергии.
• Не реагируют на потребителей мощностью менее 25 ват (например, светодиодные лампы).
• Спокойно переносят перегрузки в сети, не выходят из строя в грозу.
• Относительно дешевы.

Достоинства и недостатки электронных приборов

• Высокая точность измерений.
• Малые габариты и вес.
• Можно установить модель, учитывающую несколько суточных тарифов.
• Есть возможность (при наличии блоков GPRS и Wi-Fi) снимать показания дистанционно и даже автоматически их отправлять поставщику.

• Учитывают не только полезную активную, но и реактивную, паразитную, составляющую электроэнергии.
• Чувствительны к качеству поставляемого электричества, могут выходить из строя в грозу.
• Хороший электронный счетчик электроэнергии не может стоить дешево.

Зная устройство, а также достоинства и недостатки приборов учета электрической энергии, вы без труда можете решить, стоит ли вам менять имеющийся, а если приобретать, то какой именно. Можно сказать точно, что счетчики с вращающимся диском не стоит считать архаикой и отказываться от них. Для сельской местности – это оптимальный вариант.

{SOURCE}

Как устроен электросчетчик

Счетчиками электроэнергии называют измерительно-расчетные устройства, предназначенные для учета использованной энергии постоянного либо переменного электротока. Единица измерения — киловатт·час.

На рынке приборов учета электросчетчики представлены в разных типах и модификациях. Конструктивно любой из этих приборов включает такие элементы:

• механизм, осуществляющий измерение количества электроэнергии;
• механизм для обработки данных и их перевода в единицы измерения;
• табло, на которое выводятся показания по количеству потребленной электроэнергии, а в электронных моделях — также ряд дополнительных параметров;
• корпус, обеспечивающий защиту внутренних компонентов прибора от внешнего воздействия. На корпусе указывается номер прибора, год изготовления, класс точности;
• выход (импульсный, цифровой) для дистанционного считывания данных, подключения прибора к единой автоматизированной системе учета электроэнергии.

Отличия электронных счетчиков от индукционных

Устройство индукционного счетчика электроэнергии Индукционные модели работают по принципу создания электромагнитного поля в катушке и его взаимодействия с токопроводящим диском. Однофазный аппарат подключается к катушке-сети переменного тока параллельно. Магнитные потоки и вихревые токи взаимодействуют между собой только в диске. Индукционный счетчик будет функционировать нормально при фазовом сдвиге в 90 градусов. Энергозатраты зависят от интенсивности вращения диска, которая соответствует мощности потребления.

Принцип работы эл счетчика основывается на подсчетах мощности активного и реактивного типа. Это позволяет точно подсчитывать энергозатраты, если в помещении трехфазный тип подключения.

Индукционные модели считают расход по единому тарифу, цифровые приборы отслеживают параметры в зависимости от времени суток. Точность измерения нового счетчика – 1-й категории, традиционные выпускаются с классом точности 2,5.

По сравнению с индукционным цифровой счетчик на собственные нужды затрачивает минимум энергоресурсов. Традиционные устройства нельзя поставить снаружи, а электронные могут работать в условиях мороза, защищены от воздействия влаги и пыли.

Проверка правильности подключения

Как проверить, правильно ли считает электросчетчик? Нужно определить, правильно ли подключен прибор. Если есть нарушения, оборудование не будет работать исправно. Поэтому нужно выполнить соответствующие действия. Чаще всего в квартирах устанавливаются однотарифные (однофазные) счетчики. Это оборудование характеризуется прямым включением. Нужно осмотреть, как подключены провода. Если все в порядке, нужно воспользоваться специальным оборудованием (токоизмерительными клещами). Их можно купить в специализированном магазине или взять напрокат у знакомого электрика.

С помощью представленного оборудования можно определить какая нагрузка действует на сеть. При использовании токоизмерительных клещей не потребуется проводить сложных расчетов. Если планируется периодически проверять работу электросчетчика, лучше всего приобрести оборудование в специализированном магазине. В этом случае можно будет при малейшей необходимости получать точный результат.

Как проверить, правильно ли работает электросчетчик при помощи измерительных клещей? Нужно ознакомиться с инструкцией производителя представленной техники. Дальше нужно переключить диапазон в положение АСА 200. Это оптимальный режим для проверки правильности подключения и работы счетчика.

Клещи нужно раскрыть, а затем зафиксировать их вокруг фазного провода. Они должны охватить всего один провод. Можно выполнить замер на изолированном проводе, который подводится в квартиру. На экране прибора получится результат. Он измеряется в амперах. Этот показатель нужно умножить на напряжение сети (220 В). Косинус должен равняться 1.

Отличия электронных счетчиков от индукционных

Устройство индукционного счетчика электроэнергии

Принцип работы эл счетчика основывается на подсчетах мощности активного и реактивного типа. Это позволяет точно подсчитывать энергозатраты, если в помещении трехфазный тип подключения.

Предлагаем ознакомиться Рис для плова длиннозерный пропаренный

Индукционные модели считают расход по единому тарифу, цифровые приборы отслеживают параметры в зависимости от времени суток. Точность измерения нового счетчика – 1-й категории, традиционные выпускаются с классом точности 2,5.

По сравнению с индукционным цифровой счетчик на собственные нужды затрачивает минимум энергоресурсов. Традиционные устройства нельзя поставить снаружи, а электронные могут работать в условиях мороза, защищены от воздействия влаги и пыли.

Как правильно осуществить замену счетчика электроэнергии в квартире

Приборы современного поколения более совершенны, чем старые модели, ведь они прорабатывают достаточно большое количество электрической энергии, исключая появление серьезных проблем:

• перепады;
• сбои;
• замыкания и возгорания.

Требования постановления 442 о замене счетчиков электроэнергии

Согласно обновленному постановлению №442 изменены правила контроля рынка с розничной продажей электрической энергии. Документом предписано, что передачу показаний счетчиков электроэнергии, используемых гражданами РФ, следует выполнять с применением исключительно электрических приборов, причем минимально допустимый класс точности устройств – 2,0.

Современные приборы имеют достаточно высокий класс точности

После того как вышло постановление №442, сроки службы электросчетчиков соответствуют длительности межпроверочного интервала – 6 лет. Это значит, что несоответствующим прибором можно пользоваться до первой проверки со стороны инстанций, затем он подлежит замене. На сегодняшний день производство устройств, имеющих класс точности ниже 2,0, останавливается. Также не допускается выполнение ремонта.

С одной стороны, процедура смены учетного оборудования призвана повысить безопасность эксплуатации электричества, с другой же – появляется вопрос, за чей счет производится замена электросчетчиков. С учетом статьи 221 оплата замены выполняется собственником жилого помещения.

Оплата замены электросчетчика производится владельцем квартиры

Существуют обстоятельства, при которых оплата производится муниципальной службой. Это касается тех договоров, полученных при установке счетчиков электроэнергии в квартире, где имеется соответствующая пометка, в противном случае собственник самостоятельно покрывает все расходы.

Сроки эксплуатации электросчетчика в квартире

Эксплуатационный срок службы любого прибора прописывается в техническом паспорте. В течение этого периода, при условии правильных настроек и отсутствия нарушений правил эксплуатации, устройство максимально точно ведет учет израсходованной энергии. Поэтому все данные, полученные в данный период, можно считать достоверными.

Чтобы проверить сроки службы прибора, достаточно заглянуть в технический паспорт. Там находится пометка, отображающая время первой проверки счетчика, выполненной на территории завода-производителя. Чаще всего оборудование считается годным на протяжении 25-30 лет, после чего необходимо выполнить замену устройства.

Счетчик должен соответствовать по мощности силе тока, который проходит в электросетях

Сроки замены электросчетчиков в квартирах устанавливаются после проведения плановой проверки прибора:

При наличии в квартире счетчика классом точности 2,0 или 1,0, то плановую поверку электросчетчиков выполняют каждые 16 лет. В процессе контроля могут быть обнаружены погрешности и какие-либо нарушения. Тогда метрологическая служба порекомендует выполнить замену оборудования. Средние сроки службы подобных устройств – 32 года. При наличии устройства классом точности 2,5 собственник жилья обязан осуществить замену учетного оборудования после выхода сроков его службы по техническому паспорту. Сигналом к замене также может послужить обнаружение погрешностей в работе прибора.

Замена приборов контроля электроэнергии осуществляется специалистами

Сколько стоит замена электросчетчиков в квартирах

Все процедуры по установке учетного оборудования должны производиться высокопрофессиональными специалистами. Работы с электричеством чрезвычайно сложны и опасны. Электрик должен иметь право осуществлять распломбирование и запломбирование счетчика. Не запрещено пользоваться услугами частных компаний, однако, следует заранее узнать, имеет ли мастер соответствующее разрешение. В противном случае подобные действия могут быть противозаконными.

Стоимость однофазных многотарифных электросчетчиков Меркурий – 1280-1400 руб. Цена аналогичных однотарифных устройств находится в пределах 670-700 руб. К этому добавляется стоимость обслуживания по демонтажу старого устройства, установке нового оборудования и его подключению.

Установка электросчетчиков в квартире: цены на обслуживание:

Наименование услуги	Цена, руб.
Установка однофазного однотарифного оборудования	1500-2000
Установка однофазного многотарифного оборудования	1500-2000
Демонтаж прибора	500
Установка трехфазного оборудования с прямым включением	2500-3000
Установка/замена оборудования на опоре/столбе	5000-7000
Демонтаж прибора на опоре/столбе	35000

Как устроен электросчетчик

Устройство однофазного электрического счетчика прямого включения Энергомера сейчас будет хорошо видно на фотографиях. Напоминаю, его внешний вид — на первом фото статьи.

На счетчике обычно стоят 2 пломбы, одна защищает от несанкционированного доступа клеммы счетчика, вторая — электронную схему счетчика. Этих пломб на моём счетчике уже нет.

Рассмотрим подробнее клеммы.

Клеммы зажимные, хорошо держат зачищенный провод на всём его протяжении.

Теперь самое интересное — вскрываем корпус счетчика:

Счетчик Энергомера цэ6807п. Снятая передняя панель

Счетчик энергомера. Снятая крышка, фото 2

Достаём потроха внутренности, и видим, что схема электросчётчика состоит их трёх основных частей:

Это 1) шаговый двигатель, на оси которого закреплены циферки, 2) плата с контроллером и 3) входные клеммы. Как видно, всё китайское (надеюсь, кроме клемм), поэтому и цена такому счетчику 650-750 руб.

Клеммы и плата с контроллером. Всё перевёрнуто, поэтому фазные клеммы счетчика — справа, нулевые — слева, не так как мы привыкли видеть.

Белый и зеленый проводочки — это выход измерительного шунта. Того самого шунта, на котором «оседает» напряжение, пропорциональное току через фазные клеммы. Это напряжение поступает на входы платы КТ1 и КТ2 и подается на обработку контроллеру.

Также с фазной клеммы берется питание для контроллера, это желтый проводок. Питание — бестрансформаторное, через конденсатор, выпрямитель и стабилизатор 5VDC.

Нулевая клемма используется для того, чтобы брать второй полюс для питания счетчика. А ещё для того, чтобы обеспечить соединение, и чтобы ограничить злоумышленные схемы включения счетчика.

С выхода платы контроллера через точки М1.1 и М1.2 поступают импульсы на шаговый двигатель. Тот самый, который тормозят с помощью магнита. Частота импульсов пропорциональна току, и дополнительно индицируется светодиодом.

Этот светодиод используют для проверки и поверки счетчика. Подсчитывают количество импульсов за (например) 5 минут, и смотрят на правильность показаний на передней панели.

В контроллере зашита программа, которая вырабатывает импульсы для работы шагового двигателя.

Вот фото печатной платы счетчика немного крупнее:

Установка

Трехфазные приборы заметно отличаются от однофазных электрических счётчиков, и способны функционировать в условиях значительной мощности электросети.

Однофазный прибор может эксплуатироваться при номинальной мощности не выше 10 кВт.

Трехфазные приборы учёта пригодны для использования в условиях номинальной мощности в 15 кВт и более.

Такие приборы учёта относятся к категории многофункциональных, поэтому применяются не только в бытовой сети, но и при выполнении контроля трехфазных двигателей.

Однофазные

Самым простым вариантом является однофазное подключение, выполняемое посредством кабелей и нагрузки. Провода «заземление», «фаза» и «ноль» должны подключаться на вход электросчётчика и выход из прибора учёта. Перед электросчётчиком требуется установить устройство автоматического выключения, что сделает эксплуатацию максимально безопасной и удобной.

Конструкцией стандартного электросчетчика предусмотрено наличие шины, представленной обычной медной планкой. Фиксация планки осуществляется диэлектрическими зажимами. По всей длине проделаны отверстия, позволяющие легко подводить и надежно крепить все электрические кабели.

Схема подключения однофазного счетчика

Стандартная пошаговая схема самостоятельного подключения однофазного индукционного счётчика электроэнергии:

• установка и фиксация прибора учёта в щиток;
• установка выключателей на DIN-рейке и фиксация при помощи подпружиненной защелки;
• установка шин заземляющего и защитного типа на DIN-рейке или изоляторах щитка;
• подключение нагрузки на выключатели и последующее соединение автомата со счетчиком;
• подключение электросчётчика;
• подключение «фазы» на нижние зажимы выключателя, соединение нулевой шины с кабелем «ноль» и проводов заземления с заземляющей шиной;
• установка перемычек на зажимы;
• подключение электрического счетчика на нагрузку;
• отключение подачи электричества, соединение провода «ноль» с третьей клеммой прибора учёта и подключение кабеля «фаза» на первую клемму.

На заключительном этапе проверяется работоспособность установленного оборудования на минимальной и максимальной нагрузке.

Обязательно нужно обратиться в организацию энергосбыта для того, чтобы установленный самостоятельно прибор учёта электрической энергии был проверен, а затем опломбирован специалистами.

Трехфазные

Трехфазный прибор учёта расходуемой электроэнергии принято относить к категории более безопасных счётчиков, что обусловлено разделением потребителей на отдельные группы. Такой тип электросчетчика способен измерять не только активную, но и реактивную энергию с учётом потокового направления.

Схема подключения трехфазного счетчика через трансформаторы тока

Стандартная трёхфазная модель имеет восемь клемм, поэтому подключение осуществляется в следующем порядке:

• подключение общесетевых кабелей с одинаковой цветовой маркировкой на первую, третью, пятую и седьмую клеммы;
• подключение квартирных кабелей с одинаковой цветовой маркировкой на вторую, четвертую, шестую и восьмую клеммы.

В процессе самостоятельной установки в обязательном порядке должна соблюдаться схема, учитывающая подключение входных кабелей посредством четырёхполюсника от вводного автомата.

После выполнения установки, прибор учёта обязательно должен пломбироваться и ставиться на учет специалистами энергоснабжающей компании, которые фиксируют стартовые показания счетчика и выдают разрешение на эксплуатацию.

Принцип работы электрон ного счетчика электроэнергии

До недавних пор все измерения потребленной электроэнергии осуществлялись с помощью индукционных счетчиков. Постепенно, с развитием микро электрон ики, произошел существенный сдвиг в деле совершенствования приборов учета и контроля потребляемой электроэнергии. Были созданы современные цифровые электрон ные системы управления с применением новейших микроконтроллеров. Это позволило многократно повысить точность измерений, а отсутствие механики значительно повысило надежность счетчика.

Для электрон ных электросчетчиков разработана специальная элементная база и методы обработки поступающей информации. После обработки цифровых данных стал возможен одновременный подсчет не только активной, но и реактивной мощности

Данный фактор приобретает важное значение при организации учета в трехфазных сетях. В результате, были созданы многотарифные электросчетчики, учитывающие накопленную энергию в течение определенного времени суток. Данные приборы способны автоматически определять тот или иной тариф

Данные приборы способны автоматически определять тот или иной тариф.

Простейшая цифровая система на основе обычного микроконтроллера применяется в тех случаях, когда необходимо измерить импульсы, вывести информацию на дисплей и обеспечить защиту при аварийном сбое. Такие устройства являются цифровыми аналогами механических электросчетчиков. В этой системе поступление сигнала происходит через определенные трансформаторные датчики. Далее он идет на вход микросхемы-преобразователя.

Снятие частотного сигнала, поступающего на вход микроконтроллера, осуществляется на выходе микросхемы. Микроконтроллер подсчитывает все поступившие импульсы и преобразует их в полученное количество энергии (Вт*ч). Когда поступающие единицы накапливаются, их общее значение выводится на монитор и фиксируется во внутренней флэш-памяти на случай исчезновения напряжения в сети и других сбоев. Это позволяет вести непрерывный учет потребляемой электроэнергии.

Работает многотарифный электрон ный счетчик электроэнергии по собственному алгоритму. Последовательный интерфейс позволяет обмениваться информацией с внешним миром. С его помощью задаются тарифы, устанавливается и включается таймер времени, поступает информация о накопленной электроэнергии и т.д. Энергонезависимая оперативная память разделяется на 13 банков данных, сохраняющих информацию о количестве энергии, накопленной по разным тарифам. Первый банк учитывает всю энергию, накопленную от начала работы счетчика. В следующих 12 банках производится учет накоплений за 11 предыдущих месяцев и за текущий период.

Таким образом, принцип действия электросчетчика в электрон ном варианте, позволяет изменять тарифы в соответствии с заранее установленным расписанием. Через специальный разъем можно подключиться к прибору и выяснить объем электроэнергии, оплаченной потребителем.

{SOURCE}

Плюсы и минусы электронных приборов

К положительным сторонам можно отнести:

• многотарифность;
• возможность ведения учета в двух направлениях;
• легкий доступ к данным;
• возможность долговременного хранения данных об потреблении электроэнергии;
• на экран выводится мощность и объем потребляемой энергии;
• высокий класс точности;
• фиксация всех попыток несанкционированного хищения электричества;
• возможность получить данные счетчика дистанционно;
• незначительные габариты.

Что касается недостатков таких устройств, то их крайне мало:

• высокая чувствительность к колебаниям напряжения;
• повышенная цена в сравнении с индукционными;
• сложность, а зачастую и невозможность ремонта.

Смотрите видео, в котором специалист разъясняет особенности устройств различных типов счетчиков электроэнергии:

{SOURCE}

Инструкция по применению

Инструкция по эксплуатации и монтажу содержит следующие пункты:

• Прибор может устанавливать персонал, прошедший инструктаж по мерам безопасности и имеющий квалификационную группу по электробезопасности не ниже уровня III (электрическая установка до 1000 В).
• Перед установкой надо извлечь прибор из транспортной упаковки и провести внешний осмотр.
• Убедиться, что корпус и защитная крышка распределительной коробки не имеют значительных повреждений.
• Установить счетчик на рабочем месте, снять защитную крышку распределительной коробки и подключить к цепи напряжения

Важно! Подключение к сети проводить только с отключением питания

• Установить крышку распределительной коробки и закрепить ее двумя винтами.
• Включить питание и убедиться, что счетчик включен: индикатор показывает значение энергии, учитываемое в текущей зоне.
• Отметить в таблице дату установки и дату ввода в эксплуатацию.

Монтаж счетчика в щит

Зачем устанавливают счетчики на столбах

Энергосбыту подключение на улице выгодно:

• не требуется присутствие жильцов при осмотре, контрольных замерах и замене неисправного оборудования;
• меньше вероятность поражения током, так как оборудование размещается в закрытых щитках;
• электросчетчики на столбе предотвращают воровство электроэнергии.

Новые предписания добавляют неудобств собственникам частного сектора.

При наружном размещении чаще возникают поломки. Перепады температур, конденсат, солнечная радиация повреждают капризную электронику. Ускоряется износ. Искажаются измерения.
Иногда установка счетчика электроэнергии на столбе выполняется с нарушениями. Нормами запрещается превышать высоту 1,7 м. При отметке выше снять показания сложно.
Решение о выносе приборов принимается на общем собрании садоводческого товарищества

Мнение отдельного хозяина дачного домика не принимается во внимание.
Электросчетчик принадлежит владельцу. Охрана имущества – долг гражданина

Дорогостоящая аппаратура на общественной дороге беззащитна перед злоумышленниками.
В небольших поселках и деревнях замена оборудования регулярно происходит без согласования с жителями. Люди возвращаются с работы – на опорах красуются «подарки».

Трехфазные

Схема подключения трехфазного счетчика. (Для увеличения нажмите) Трехфазные счетчики считаются наиболее безопасными, так как потребители электроэнергии разделены на группы. Они предназначены для больших жилых и производственных помещений.

Такие счетчики измеряют активную и реактивную энергии, а также направление потоков. На приборе расположено 8 клемм.

Чтобы установить счетчик нужно:

1. Подключить провода одинакового цвета из общей сети к клеммам № 1,3,5,7.
2. Подсоединить провода одинакового цвета из квартирной сети к клеммам № 2,4,6,8.
3. Соблюдать схему установки, которая учитывает подключение входных проводов с помощью четырехполюсного вводного автомата. Кроме этого на схеме изображена установка однополюсных автоматов для каждой группы потребителей.

Виды счетчиков

Правила выбора и виды учетных приборов, допустимых к установке в частном жилье и на производстве, строго регламентируются действующими нормативными актами, включая ПУЭ.

Перед тем, как установить счетчик электроэнергии в квартире или цехе, каждый хозяин оформляет договор на его подключение к электросетям, в котором обязательно указывается выбранная модель.

Дополнительная информация. Знание типа и марки конкретного образца счётного устройства (электросчётчика) необходимо для того, чтобы своевременно провести его поверку, периодичность которой устанавливается для каждой модели индивидуально.

Производителями приборов этого класса освоен выпуск огромного количества различных моделей и типов промышленных и бытовых счетчиков энергии. Разобраться со всем многообразием учетных устройств можно лишь в том случае, если попытаться классифицировать их по тем или иным признакам, а именно:

• Заявленный принцип работы электросчетчика данной модели;
• Количество учитываемых фаз (фазность электрического прибора);
• Указываемый в паспорте класс точности;
• Способ снятия показаний (вариант подключения);
• Тарификация учета;
• Электрические параметры (ток и мощность прибора).

Согласно первому из этих признаков все учетные приборы делятся на индукционные счетчики (ИС) и электронные аппараты, а по второму – на однофазные и трёхфазные изделия. Кроме того, в соответствии со способом интегрирования в измеряемую цепь, они подразделяются на приборы прямого включения и устройства, подсоединяемые через специальные токовые трансформаторы – ТТ (смотрите фото ниже).

Подключение через ТТ

Точность различных образцов электросчётчиков может варьироваться от 0,2 до 2,5, а по наличию особых режимов снятия показаний они делятся на одно- 2-х и 3-х тарифные приборы. Электрические (токовые и мощностные) характеристики этих устройств выбираются, исходя из условий их эксплуатации.

Классификация

Настоящие устройства имеют очень обширную классификацию и подразделяются по следующим признакам:

• типу подключения (прямого подсоединения и посредством трансформаторов);
• измеряемым показателям (однофазные, трехфазные);
• конструктивным особенностям (индукционные, электронные, гибридные).

Классу точности

Любой измерительное устройство имеет неточность показаний результатов. Эта погрешность измеряется в процентах и называется класс точности, который указывает отклонение от фактически потраченного энергоресурса. Специалисты этой области выпустили нормативный документ, устанавливающий для всех категорий потребителей класс точности 2 процента и обязывающий потребителей заменить электрические счетчики, имеющие этот показатель большей величины.

Мощности

Данный показатель – очень важная характеристика. Приобретая счетчик, нужно отталкиваться от числа потребителей, находящихся в жилище, и токовой нагрузки. Проще говоря, это суммарность общей нагрузки по току. В настоящее время, учитывая массовый выпуск всевозможной бытовой техники на все случаи жизни, производят приборы учета по токовой нагрузки от 5 до 100А.

Вид измеряемой энергии

Классификация предусматривает деление на однофазные и трехфазные приборы. При этом счетчики однофазного типа предназначены на электрическую сеть 220В, переменного тока, с частотой в 50 Герц. А трехфазные приборы рассчитаны на электролинию 380В, частоту 50 Герц, при этом некоторые модели могут с легкостью заменить однофазные приборы учета.

Критерии выбора

И, все-таки, какие счетчики электроэнергии лучше? Чтобы выбрать подходящий прибор учета нужно знать параметры электрической линии и некоторые технические характеристики. На первом тапе следует определить нужный тип прибора. Скорее всего, зная характеристики каждого вида, их достоинства и недостатки, выбор будет остановлен на электронном типе.

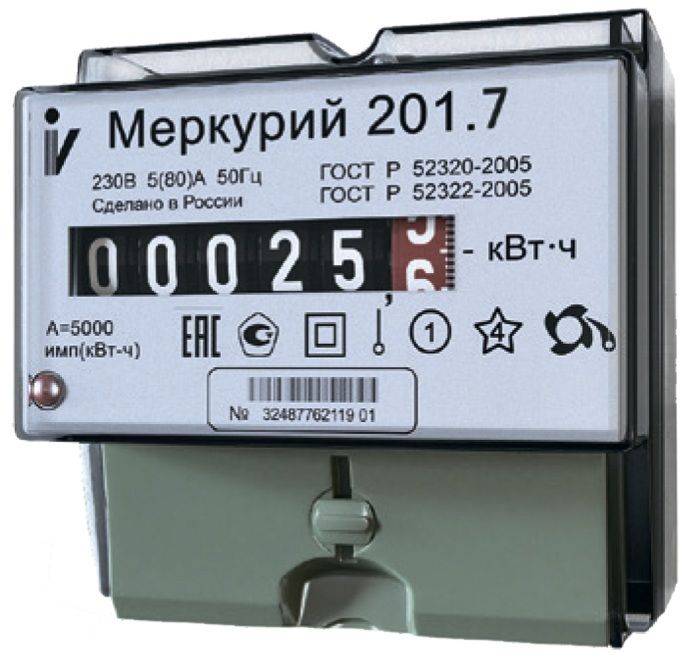

Меркурий 201.7

Тип существующей сети в квартире укажет на то, каким будет счетчик – однофазным или трехфазным.Далее следует обратить внимание на величину нагрузки, которая присутствует в жилище, и установить примерную номинальную токовую характеристику. В среднем она варьируется от 5 до 50 А для проводки с сечением в 6 кв. мм

При этом специалисты не рекомендуют выбирать прибор учета, имеющий повышенный диапазон токовой характеристики, по причине того, что такое приспособление имеет большую стоимость, а задачи оно будет выполнять такие же

мм. При этом специалисты не рекомендуют выбирать прибор учета, имеющий повышенный диапазон токовой характеристики, по причине того, что такое приспособление имеет большую стоимость, а задачи оно будет выполнять такие же.

Какие провода лучше использовать для проводки в квартире. Большая сравнительная статья тут.

Необходимо особо тщательно проверить дату проверки прибора, которая наносится на паспорт с обратной стороны, а также на пломбу электросчетчика. Если даты нет даже в одном из описанных мест, такой прибор покупать нельзя, качество его вызывает сомнение.

Помимо этого следует обратить внимание на многотарифные приборы. Их следует приобретать, если потребитель расходует большую часть потребляемой энергии в ночное время, в противном случае использование его будет нерентабельно. Выбирая, какие счетчики электроэнергии приобрести, не забудьте уточнить некоторые аспекты

Доработка электросчетчика

Заводской счетчик электроэнергии не получится остановить при помощи пульта, обязательно требуется его предварительная доработка. Полученный в результате умный счетчик внешне выглядит как оригинальный прибор учета. Выявить несоответствие будет сложно даже после разборки корпуса.

Модели счетчиков электронного типа оснащены микропроцессорами. В этом случае учетное оборудование дорабатывается путем установки контроллера для блокировки штатной цепи.

Для переделки электросчетчика проводится ряд действий:

• снимаются пломбы и голограммы, установленные заводом-изготовителем;
• разделяются две половины крышки корпуса;
• устанавливается дополнительный контроллер;
• собирается корпус;
• восстанавливаются пломбы.

Таким образом, отключение конкретного счетчика возможно только собственным ПДУ, не влияющим на другие приборы.

Особенности электросчётчика с дистанционным снятием показаний

Это новый подход к контролю потребления электроэнергии, который связан с невмешательством человека. Прибор укомплектован специальной программой считывания, которая расположена удалённо. Это удобно для всех: для потребителей, которые теперь не задумываются над тем, когда сдавать отчёты, куда их нести для контроля. Потому что снятие и передача показаний расхода электричества передаются в автоматическом режиме.

Для энергосбытовой организации это также большой плюс. Нет необходимости ходить по домам и квартирам с целью контроля, а правильно ли потребители передали данные, сходятся ли они с показаниями, которые снимают контролёры. Но самое главное для организаций, поставляющих электрический ток, − это возможность планировать расходы по электроэнергии, а значит, можно наладить работу сетей так, чтобы их эффективность стала выше. А это и для потребителей хорошо, и для энергоснабжающих организаций. При этом эффективно будет работать вся система: от выработки электричества до потребления.

Возможность отслеживать работу счётчика через смартфон

Необходимо отметить, что счётчики электроэнергии с передачей данных от обычных отличаются тем, что они являются многотарифными. При этом сам прибор каждые 15 секунд на своём табло показывает, сколько на данный момент после снятия последних данных было израсходовано электричества по ночному тарифу, дневному и общий показатель потребления. Это удобно в плане возникших спорных вопросов, хотя, как показывает практика, таких обычно после установки приборов этого типа не возникает.

Модификации

В пункте рассмотрены особенности типовых вариантов исполнения счетчика.

CE101 R5 145 M6

Этот счетчик рассчитан на максимальный ток в цепях потребления 60 А. Аналоговый вариант индикации создан с применением барабанного механизма.

CE101 R5 148

В этом исполнении счетчик обеспечивает заданную точность (1 класс) при токе в нагрузке до 100 А. Крупные цифры на ЖК-дисплее облегчают считывание показаний.

CE101 R5 148 M6

Прибор оснащен электромеханическим индикатором барабанного типа. Интерфейс для подключения телеметрии отсутствует. Нет стопора вращающего механизма. Максимальный ток в нагрузке – 100 А.

Принцип работы и схема подключения

Прибор состоит из трёх одинаковых узлов (справа), цепей питания и микроконтроллера

Измерительный аппарат совместим с однофазными и трехфазными цепями переменного тока. Его конструкция представлена:

• корпусом из термостойкого пластика или металла с клеммной колодкой;
• дисплеем – ЖК-индикатором, где отображаются данные и время, или механическим;
• источником запитки электронной схемы;
• токовым трансформатором – выполняет функции измерителя;
• микроконтроллером, преобразующим сигнал на входе в электрические величины;
• телеметрическим выходом для интеграции с АСКУЭ;

• часами – позволяют отслеживать реальное время и даты;

  Внешний вид электронного электросчетчика

• супервизором – отслеживает колебания напряжения на входе и подает команду сброса микроконтроллеру, когда напряжение выключается либо включается;
• системой управления;
• оптическим портом, позволяющим снимать показания устройства.
