Водопровод в частном доме своими руками – виды и правила устройства

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

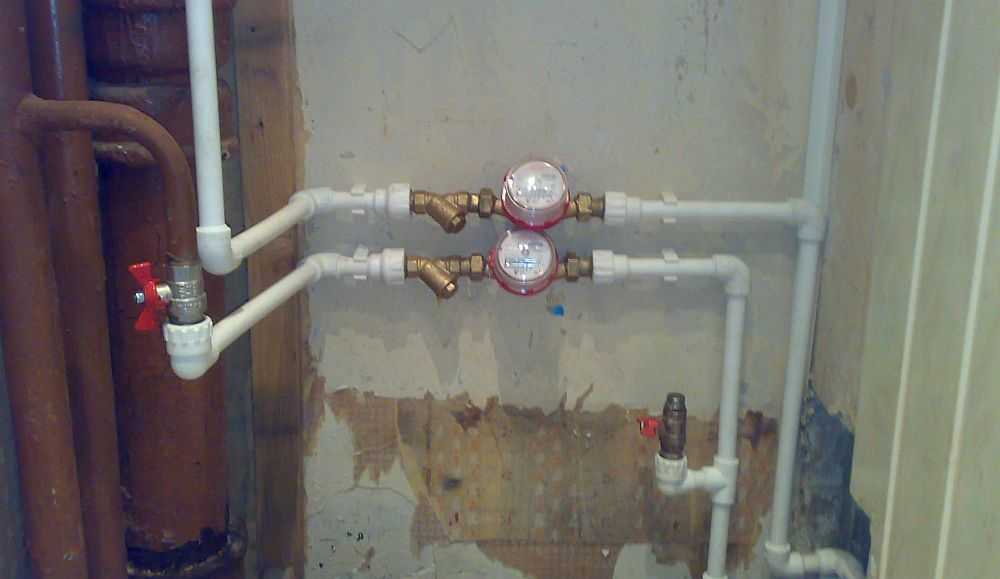

Полипропиленовые трубы для разводки водопровода — отличный выбор

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

  • правильно сделанное соединение получается монолитным;
  • нет заужения диаметров трубопровода в местах пайки;
  • высокая ремонтопригодность;
  • длительный срок эксплуатации;
  • легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

ПВХ трубы могут гнуться

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

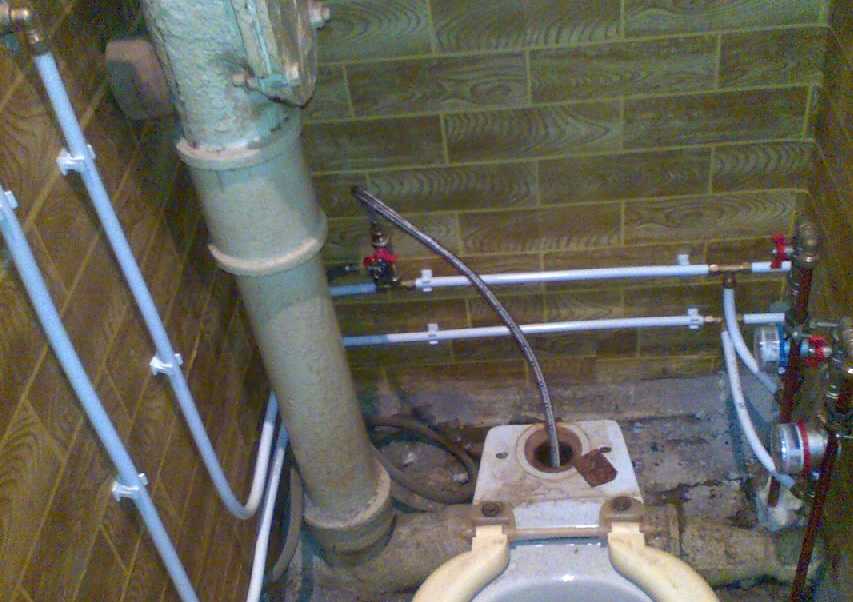

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Особенности установки коллектора

Приспособление представляет собой металлический или пластиковый полый корпус с отверстием для коммутации к стояку и несколькими выходами для подсоединения трубопроводов.

Сечение входа на 25-30% превышает размер отводных каналов, что поддерживает подачу жидкости нескольким потребителям с постоянным напором.

Коллекторы из металла имеют резьбовые муфты для установки. Пластиковые переходники для полипропилена оборудованы фитингами компрессионного типа или переходниками для пайки.

При подборе схемы распределителя учитывают температуру потока (существуют модели для горячего либо холодного трубопроводов) и количество отводов (стандартом предусмотрено от 2 до 6 выходов).

Если в помещении используется большее количество потребителей, то потребуется соединить несколько изделий по последовательной схеме. Каждый раздаточный узел оборудован отдельным трубопроводом с резьбовой заглушкой.

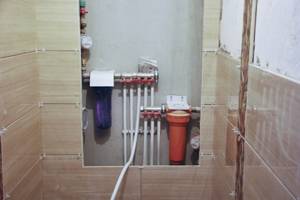

Установленный коллектор.

Какие трубы используются для летнего водопровода на даче?

Сборка дачного водопровода из стальных труб является в высшей степени нерациональным решением.

Достоинства стали – прочность и термоустойчивость – в условиях дачного водоснабжения ценности не имеют.

Зато недостатки – подверженность коррозии, зарастанию грязью и солями, сложность обработки и большой вес (особенно важно в случае с разборным водопроводом) – проявляются в самой полной мере. Гораздо более подходящим вариантом являются полимерные трубы – изготовленные из полипропилена (ПП) или полиэтилена низкого давления (ПНД)

Они легки, не ржавеют, имеют идеально гладкую поверхность, на которой ничего не откладывается. Трубы поставляются в бухтах, которые легко поместятся в багажнике автомобиля. Рассмотрим каждую разновидность пластика подробно

Гораздо более подходящим вариантом являются полимерные трубы – изготовленные из полипропилена (ПП) или полиэтилена низкого давления (ПНД). Они легки, не ржавеют, имеют идеально гладкую поверхность, на которой ничего не откладывается. Трубы поставляются в бухтах, которые легко поместятся в багажнике автомобиля. Рассмотрим каждую разновидность пластика подробно.

Преимущества полипропиленовых труб

Летний водопровод на даче из полипропиленовых труб — выигрышный вариант. Важнейшим достоинством ПП-труб является возможность устройства неразъемных соединений, причем предельно простым способом.

Перед сборкой две детали нагреваются специальным инструментом – паяльником – до температуры плавления, вследствие чего их стенки в момент соединения сплавляются в одну.

Прокладка водопровода из ПП-труб в дачный дом

Риск протечек при этом сводится к нулю. Поэтому полипропиленовые трубы особенно уместны при скрытой прокладке водопровода.

Несмотря на свою простоту, пайка ПП-деталей требует некоторой практики, хотя и весьма небольшой. Начинающему монтажнику лучше немного потренироваться на ненужных деталях или обрезках труб.

Для прокладки летнего водопровода следует применять трубы марок PN10 или PN16 (цифрами указывается предельно допустимое давление), не имеющие армирования.

Особенности ПНД-труб

Летний водопровод на даче из ПНД труб собирают вручную.

Из инструментов понадобится только ножовка для резки труб и специальный торцовочный нож конусовидной формы.

Гайки на фитингах закручиваются только руками – в случае применения ключей может иметь место перетяжка соединения, вследствие чего в этом месте вскоре начнутся протечки.

Монтаж системы водопровода

Скрытое проведение трубопровода

Внешняя и внутренняя разводка труб отличаются примерно как открытая и скрытая проводка.

Скрытое проведение водопровода предусматривает размещение труб внутри стен или отделки. Наружная разводка предполагает открытое расположение труб.

Имеет смысл рассмотреть полускрытую разводку, когда трубы укрываются в специальные короба, как провода компьютерной сетевой разводки. Короба можно оставить без отделки, а можно покрасить или оклеить тем же материалом, что и стены.

Скрытый монтаж пластиковых труб в коттедже

Самые сложные моменты, это точно продумать схему автономного водоснабжения, индивидуальную для каждого частного дома, продумать систему канализации и пробить отверстия в стенах под трубы.

При расчете системы водоснабжения следует учитывать мощность скважины и расход воды каждой водозаборной точкой.

Соединения, монтаж труб и оборудования в частном доме, это трудоемкая и кропотливая, тяжелая работа, но вполне посильная для взрослого человека.

Советы при монтаже

  • Для прохода стен используйте специальные прокладки для труб. Это поможет защитить трубы от повреждений и истираний и стены от коррозии.
  • Максимально используйте резьбовые соединения.
  • При монтаже сливных кранов создавайте небольшой уклон в сторону крана. Это позволит избежать скапливания водя в системе после слива.
  • Старайтесь не допускать ненужных изгибов водопровода, поскольку изгибы снижают давление в трубе.
  • Используйте одинаковые крепления, разветвители и фитинги по всей системе.
  • Обязательно имейте небольшой запас фитингов, креплений, ФУМ ленты, тройников, шаровых кранов, прокладок и уплотнителей. Если вы выполнили требования предыдущего пункта, то запасные элементы подойдут в любом месте системы.
  • Обязательно устанавливайте запорные краны для возможности быстрого отключения части системы.

Монтаж водоснабжения

При прокладке водопровода своими руками специалисты советуют соблюдать некоторые правила. Для начала трубопровод нужно начинать укладывать от потребителя воды, так проще. Первым делом крепится водопроводная труба к потребителю, затем отводится от потребителя к коллектору. Перед тем как подключить систему к коллектору, рекомендуется провести монтаж запорной арматуры. Это поможет отключить ветку от системы при аварийной ситуации и отремонтировать ее.

Насосная станция

Основные элементы станции:

  • Насос.
  • Гидроаккумулятор.
  • Обратный клапан.
  • Реле давления.

При заборе воды из глубоких скважин водонасосная станция устанавливается в доме, кроме погружного насоса, который находится непосредственно в скважине. Размещать насос следует в отдельном помещении, например, в подвале, так как работает он очень шумно.

Само подключение происходит таким образом: к оборудованию от источника подводится труба. На нее надевается оснащенный переходником латунный фитинг, к которому подключается тройник, оборудованный сливным краном. К тройнику нужно присоединить обратный клапан, который не даст воде возвращаться в скважину.

Может выйти так, что понадобится сделать поворот магистрали, чтобы направить трубу к станции. Если это нужно, то применяется специальный уголок. Все дальнейшие элементы собираются при помощи «американки». Первым делом подсоединяется запорный шаровой кран, затем фильтр грубой очистки. В последнюю очередь подключаются насос и переходник.

Применение гидроаккумулятора

Почти всегда используется гидроаккумулятор, хотя это необязательный элемент системы. Устройство поддерживает постоянное давление в системе. Насосному оборудованию при этом работать необязательно. Такой эффект достигается благодаря конструкции устройства. Состоит он из бака, разделенного мембраной на две части.

В первой части находится воздух, в другой — запас воды, которая расходуется постепенно. Когда запас воды приближается к минимуму, включается насос, восполняющий ресурсы. Можно обойтись и без гидроаккумулятора. Для этого нужно установить водонапорный бак.

Однако постоянного давления в такой системе не будет: вода поступает без напора, самотеком. Поэтому лучшим вариантом будет гидроаккумулятор. Его объем подбирается в зависимости от объема потребления жильцами.

Очистка воды

Оборудование для очистки воды тоже не относится к числу обязательных, но оно необходимо для воды из скважины или колодца. Качество ее отнюдь не идеально: вода, поступающая из таких источников, часто загрязнена механическими примесями.

Поэтому желательно установить хотя бы фильтры грубой очистки. Для полной защиты системы можно определить химический состав поступающей воды. Для этого надо отнести пробы в лабораторию и получить развернутый анализ. На основе результатов анализов подбираются фильтры.

Устанавливать оборудование для водоочистки нужно после гидроаккумулятора. Оборудование представляет собой набор фильтров. Можно установить комбинированные варианты.

Ставить здесь фильтры тонкой очистки нет смысла. Такие приборы устанавливаются только на кухне, чтобы очистить небольшое количество воды, необходимое для приготовления пищи и питья.

Технология обустройства системы водоснабжения частного дома из скважины

Если есть опыт строительных и сантехнических работ, то смонтировать скважинный водопровод на даче можно самостоятельно.

Как провести воду из скважины в дом — обустройство источника

Типы скважин на воду.

С учетом потребности в воде выбирают подходящий тип скважины:

  1. Артезианская. Ее глубина — от 100 м. Достоинства — самая чистая вода, большой напор, срок службы до 50 лет. Недостатки — понадобится разрешение (лицензия), необходимо использование специальной техники и услуг профессиональных бурильщиков. Артезианская вода может быть жесткой, с привкусом сероводорода. Этот вариант чаще используют для обустройства коллективного источника водоснабжения.
  2. На песок. Глубина такой скважины от 10 до 50 м. Оформлять документы на нее не нужно. Вода поступает из горизонта, расположенного на слое песка, в объеме, достаточном для обеспечения нужд небольшого дома. Если водоносный слой находится неглубоко, то можно бурить самостоятельно. Недостатки: необходима тщательная очистка воды, срок службы 15 лет при условии регулярной прокачки и прочистки фильтра.
  3. Игла (абиссинский колодец). Это самый простой и дешевый вариант. Глубина — от 8 до 12 м. Достоинства — быстрый монтаж (от 10 часов), вода намного чище колодезной, можно установить дополнительно ручной насос и решить проблему с перебоями в поставках электричества (или его полным отсутствием). Недостатки — вода должна проходить на глубине не более 8 м, обязательно наличие песчаного слоя.

Диаметр обсадной трубы скважины на песок или артезианской — от 114 мм. Она блокирует «верховодку» и грунтовые воды.

Магистраль для системы водоснабжения частного дома

Для проведения скважинного водопровода лучше использовать трубы ПНД. Они легкие, прочные, пригодны для расположения в грунте, не окисляются, не подвержены образованию колоний микроорганизмов, выдерживают гидроудары и замерзание воды внутри. Для соединения отрезков подойдут компрессионные фитинги.

Выбор и монтаж насосного оборудования для водоснабжения загородного дома

Насосное оборудование для водоснабжения дома.

Насос подбирают по глубине всасывания (погружения) и производительности, с учетом типа скважины:

  1. Абиссинский колодец. Из-за малого диаметра (до 5 см) для таких источников пригодны самовсасывающие насосы только поверхностного типа со встроенным эжектором.
  2. На песок. Жидкость из источника водозабора этого типа глубиной до 30 м можно качать погружным оборудованием или наружным с выносным эжектором на вводе воды. Для скважин от 30 м подходят только глубинные насосы.
  3. Артезианская. С глубины более 100 м воду поднять можно только погружным насосом большой мощности.

Подбор агрегата по принципу действия:

  1. Поверхностные. Самый распространенный вариант — центробежные приборы. Вихревые по характеристикам им не уступают, за счет особенностей устройства напор создают сильнее. Если нужна высокая производительность, то покупают многоступенчатый центробежный насос.
  2. Погружные. Для артезианских источников пригодны модели центробежного типа. Скважину на песок можно оснастить вихревым или винтовым насосом. Агрегаты вибрационного типа стоит использовать только временно. Их единственное достоинство — низкая цена. В процессе эксплуатации вибрация разрушает стенки обсадной колонны.

Способ сэкономить деньги и время — покупка насосной станции. В ней уже объединены помпа, гидроаккумулятор, автоматика. Еще один вариант — насосы с автоматикой или обратным клапаном в комплекте.

Характеристики, которые нужно учесть при подборе насосного оборудования:

  1. Высота подъема (напор) — расстояние от прибора по вертикали до верхней точки, на которую он способен поднять воду. Требуемое значение зависит от высоты дома. Обязательно делать запас. При покупке учитывать, что у погружного насоса часть высоты подъема «съедает» труба, ведущая от него на поверхность.
  2. Производительность — максимальный объем воды, который прибор способен перекачать за единицу времени. Требуемое значение зависит от количества точек водозабора.
  3. Мощность. От нее зависит расход электроэнергии — часто менее мощный агрегат имеет лучшие характеристики.
  4. Тип соединения с трубопроводом и его диаметр.
  5. Диаметр корпуса (если речь идет о покупке погружного насоса). Не все модели подходят для установки в узкую обсадную трубу.

Монтаж помпы выполняют по инструкции производителя. Обязательна установка обратного клапана.

Расчеты

Трудно ли рассчитать систему водоснабжения частного дома своими руками?

Для небольшого коттеджа расчеты не представляют никакой сложности. Для нас важны всего несколько параметров.

Диаметр водопровода

Пропускная способность ввода центрального водоснабжения ограничена водосчетчиком (напомним, диаметром 15 мм). Соответственно, водопровод монтируется трубами с тем же внутренним диаметром.

Увеличить его на шаг есть смысл лишь при значительной протяженности подводок: тем самым мы снизим гидравлическое сопротивление системы и, соответственно, падение напора в ней. Тех же размеров можно придерживаться в системе автономного водоснабжения.

Производительность насоса

Она должна быть как минимум равной суммарному расходу воды на всех используемых одновременно точках водоразбора. Справочные значения расхода можно взять из таблицы строчкой ниже.

Средний расход воды в час и в минуту сантехническими приборами и бытовой техникой

Напор насоса

Расчетный напор для поверхностного насоса или насосной станции складывается из:

  • Высоты верхнего сантехнического прибора над точкой установки насоса;
  • Гидравлических потерь (их можно считать равными метру на каждые 10 метров ввода);
  • Избыточному напору (не менее 10 метров).

В случае погружного насоса к сумме перечисленных значений добавляется глубина скважины или колодца.

Факторы, определяющие расчетный напор

Резервная емкость

Ее минимальный расчетный объем равен результату умножения суточного расхода воды на человека (согласно санитарным нормам — 200 литров), количества жильцов и максимальной продолжительности перебоев в подаче воды.

Нормативный расход воды

Например, дому с пятью жильцами, подключенному к дачному водопроводу с двумя включениями в неделю, потребуется бак объемом 200×5х4=4000 литров.

Объем бойлера

Для комфортного приема душа одним человеком необходимо не менее 40 литров воды. Соответственно, для семьи из двух человек нужен как минимум 80-литровый бойлер, из трех — 120-литровый и т.д.

Ориентировочная потребность в горячей воде

Какие нужно собрать и подготовить документы

Необходимая документация.

Вначале владелец дома обращается в геодезическую службу района, чтобы сделали топографический план участка, на котором отмечены все подземные коммуникации и наружные объекты. Специалисты затребуют документы, подтверждающие право владения землей, и выполнят работу за 2 недели.

Следующий шаг – получение технических условий на подключение к центральному водопроводу. В компанию, которая будет осуществлять подачу воды, предоставляют пакет документов:

  • ксерокопии паспорта или свидетельства, подтверждающего личность;
  • бумаги об имущественном праве на дом, участок;
  • ситуативный план – 7 копий;
  • разрешение на строительство – 2 экземпляра;
  • заключение СЭС о возможности подсоединения к центральному водопроводу.

Абонент пишет заявление о выдаче техусловий, где указывает свои данные и сведения о подключаемом объекте. Требуется заполнить опросный лист. В нем указывается количество постоянно проживающих жильцов, какое сантехническое оборудование будет установлено. На основании этих данных специалисты рассчитают нормативы водопотребления.

Обслуживание и текущий ремонт

Водопроводная система, обустроенная в частном доме, требует постоянного внимания. Запасным емкостям нужна периодическая промывка и очистка, резьбовым соединениям – подтягивание, наружным участкам трубопровода – покраска, а проложенные в траншее участки магистрали должны обеспечиваться надежной изоляцией. При возникновении неполадок к их устранению стоит приступать незамедлительно, чтобы не усугублять положения. При небольшом прорыве на поврежденный участок накладывается значительно превосходящий его по размерам бандаж с резиновой прокладкой, закрепляемый с помощью хомута (стяжки).

Протечка также может быть ликвидирована с помощью бандажа. Резиновую прокладку заменяют стеклотканью, обматываемой вокруг поврежденного участка трубы не менее шести раз. Использование эпоксидной смолы позволит надежно подклеить бандаж.

При возникновении в новом трубопроводе свища ремонт может быть проведен ввинчиванием болта в просверленное под него отверстие. Этим способом нельзя пользоваться, устраняя свищ в старой трубе, так как резьба его только увеличит.

Наличие водопровода – признак соответствия уровня жизни обитателей здания минимальным требованиям в отношении комфорта и поддержания гигиены. Обустроить водопровод и канализацию в частном домовладении – задача хлопотная, но вполне посильная, если задаться такой целью.

Схема водпроводной разводки в частном доме

Пренебрегать этапом составления схемы водопроводной разводки в частном доме неразумно.

Сразу, после того как домовладельцем будет решено обустроить систему воды целесообразно составить схематический чертёж прокладки труб внутри домостроения с учётом водных потребителей, коллекторных разводок, бойлеров, фильтров и насосных установок.

Это поможет значительно упростить расчёт расходных материалов и составить бюджет проводимого ремонта. При этом для составления схемы трубопровода используют несколько способов:

  • последовательная схема подключения источников потребления воды;
  • коллекторная разводка трубопровода.

Если рассматривать последовательный принцип разводки труб водоснабжения, то он подходит только для домов, где водой пользуется небольшая семья до 3 человек.

Если же это большой двухэтажный частный дом, где установлено много сантехники и бытовых приборов, использующих водные ресурсы, то такой вариант водоснабжения не рационален.

Принцип укладки последовательной схемы водопровода заключается в прокладке трубы по всем помещениям в доме, где необходима подача водных ресурсов. Это может привести к тому, что при использовании сразу нескольких точек забора воды в крайней из них напор будет минимальным и не сможет в полной мере удовлетворить человеческие потребности.

Коллекторный способ разводки водопровода подразумевает подведение отдельной трубы к каждой точке водозабора. Благодаря этому обеспечивается подача воды с одинаковым давлением ко всем сантехническим проборам в частном доме.

Естественно, что коллекторный способ укладки водопровода намного дороже, так как придётся потратиться на дополнительные трубы. Однако полученная в итоге система водоснабжения оправдывает себя в процессе эксплуатации.

Но вне зависимости от выбранной схемы разводки водопровода он содержит следующие элементы:

Точки потребления водных ресурсов.
Насосная система, подающая воду в частный дом. От насоса прокладываются трубы под землёй, по которым вода будет подаваться к коллектору

Важно учитывать, что для предотвращения опустошения внутридомового водопровода от воды нужно установить обратный клапан.
Расширительный бак, который аккумулирует запас воды для поддержания стабильного уровня давления в системе.
Сразу за гидроаккумулятором целесообразно установить тройник с запорной арматурой. Благодаря этому можно сделать отдельные отводы для воды, используемой в домашних и технических целях.
Отвод, используемый для домашнего потребления, подсоединяется к водоочистительной системе из-за того, что вода со скважины может содержать различные примеси.
Сразу за системой фильтрации устанавливается тройник для разделения водопровода на горячее и холодное водоснабжение.
Трубу холодного водопровода подсоединяют к коллектору, распределяющему холодные водные ресурсы

Целесообразно установить на каждую линию отдельный запорный механизм.
Отвод горячего водопровода подсоединяют к водонагревательному устройству.
Труба после водонагревательного элемента подсоединяется к коллектору горячего водоснабжения.

Естественно, это обобщённая схема разводки водоснабжения частного дома и в разных ситуациях в неё могут входить дополнительные элементы.

Нюансы монтажа водопроводной системы

Самым шумным, пыльным и сложным считается этап прокладки труб водопровода, связанный с проделыванием отверстий в полу, стенах и других внутридомовых конструкциях для разводки трубопровода.

Все остальные мероприятия, связанные с порезкой, соединением и подключением изделий трубопрокатной промышленности не вызывают особых затруднений даже при выполнении своими руками.

Так что самостоятельное обустройство системы подачи воды в частном доме – задача, посильная для каждого домовладельца. Главное, иметь желание и упорно идти к поставленной цели, тогда можно решить любые проблемы.

Трубы

Какие трубы использовать в системе водоснабжения коттеджа?

Все параметры ХВС и ГВС в автономной системе полностью подконтрольны владельцу дома. Форс-мажор в виде гидроударов или перегрева практически исключен, а раз так — трубам не нужен большой запас прочности.

Именно поэтому стандарт де-факто для автономного водоснабжения — применение полипропиленовых и металлопластиковых труб: долговечных, имеющих очень небольшое гидравлическое сопротивление и предельно простых в монтаже.

Разводка воды металлопластиком на пресс-фитингах

Монтаж наружных сетей

Вне дома монтаж наружных сетей выполняют, основываясь на следующих правилах:

  1. Трубы прокладывают на глубине, превышающей глубину промерзания почвы.
  2. Если запроектировано пересечение труб водопровода и канализации, подающий воду трубопровод располагают на 40 сантиметров выше канализационной магистрали. При использовании стальных труб на месте их пересечения устанавливают стальные кожухи.
  3. Трубопроводы должны пересекаться под прямым углом.
  4. Когда водопроводные и канализационные трубы прокладывают параллельно, то между стенками труб с диаметром менее 200 миллиметров нужно соблюдать расстояние не меньше полутора метров.
