Кирпичные печи Кузнецова классификация, варианты, строительство

В чем отличие

Основная особенность группы печек, изобретенных Кузнецовым — отсутствие протяженных дымовых каналов с большим количеством поворотов и изгибов. Чтобы максимально задействовать тепло от сжигания топлива, в канальных печках предусматривается система ходов, по мере продвижения по которой горячий дым нагревает кирпичи. При этом печь нагревается на различных уровнях неодинаково, что может привести к трещине кладки. Более того, появляется необходимость в постоянной чистке нешироких мест и поворотов.

Печки Кузнецова для дома и бани лишены данного недостатка. В них горячие газы из топочного отделения поступают в говоря иначе колпак — пространство внутри, сверху ограниченное перекрытием, а снизу имеющее выход. Нагретый дым подымается в самый верх колпака, где задерживаются до той поры, пока не начнут остывать. По мере охлаждения они по стенкам колпака поэтапно опускаются вниз, а их место занимает новая часть дыма.

Остывший дым через канал выходит в дымотвод или в еще 1 колпак в зависимости от конструкции и назначения печи. Поэтапно, по мере прохождения через каскады колпаков, дымовые газы охлаждаются до температуры 120-150 градусов. Температура газов в одном уровне каждого колпака одинакова, что дает возможность избежать неравномерного увеличения кирпича.

Печи с водяным отоплением

Современные печи Кузнецова с водяным отоплением серии КИК (кирпичные котлы) представляют особый интерес. По сути, это колпаковый котел, выложенный из кирпича и обладающий неплохим КПД – порядка 70—80%, то есть, аналогичным своим железным «собратьям». Как достигается столь высокая эффективность, было нами описано выше.

В тело печи встраивается 1 или 2 регистра из стальных труб (в зависимости от мощности). Готовые модификации котлов имеют ряд мощностей 17, 34 и 63 кВт. Кроме того, автором предлагаются и двухконтурные модели с возможностью подогрева воды для хозяйственных нужд. В своих рекомендациях по строительству подобных обогревателей И.В. Кузнецов указывает, что для повышения экономичности и эффективности работы корпус кирпичного котла стоит утеплить базальтовым волокном.

В большинстве купольных моделей печей внедрено современное техническое решение, обеспечивающее дожигание горючей составляющей дымовых газов. С этой целью под свод верхнего колпака или другое место, в зависимости от конструкции, организована подача вторичного воздуха. При использовании древесины соответствующего качества такой тепловой прибор будет функционировать как пиролизная печь.

Печь Кузнецова своими руками: чертежи порядовки и описание кладки печи

И. В. Кузнецов с 1962 года занимается проектированием, изготовлением и усовершенствованием печей. За это время было изобретено более 150 различных конструкций, каждая из которых стремилась к абсолютному показателю эффективности – 95% КПД. В этой статье мы расскажем, как делать печь Кузнецова своими руками.

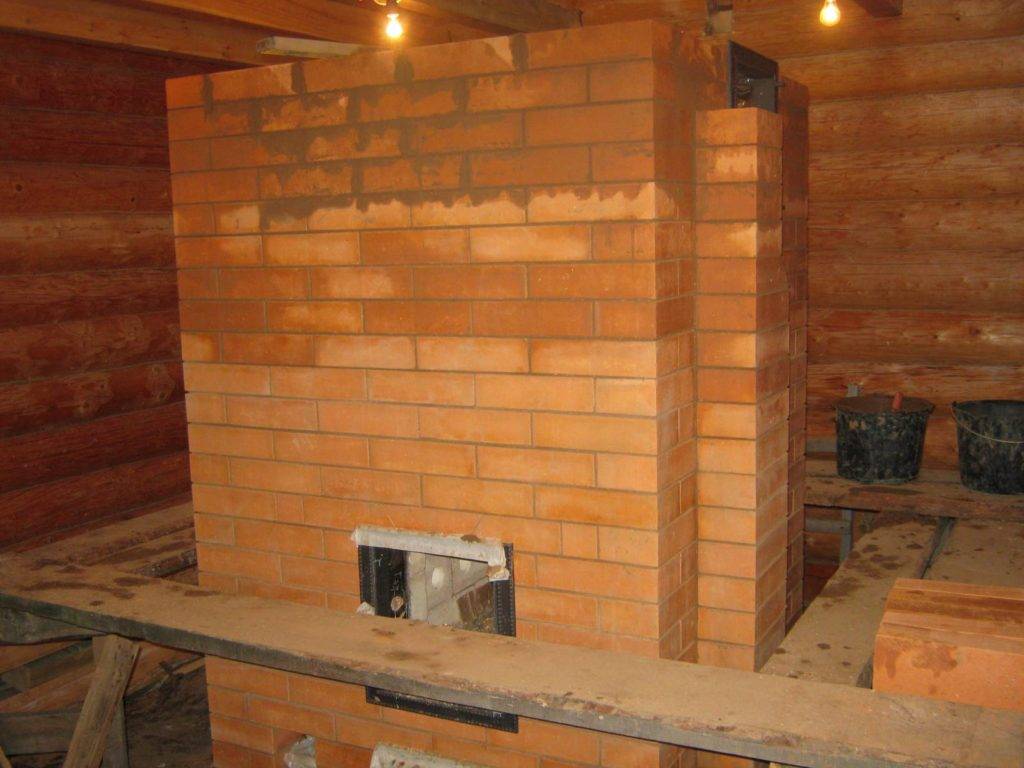

Фото 1 Печь Кузнецова

Принципиальная особенность разработки заключается в системе разделения газов на холодный и горячий потоки. За счет уникального колпакового строения печи горячий воздух задерживается внутри, а холодный выводится по отдельному каналу в дымоходную трубу. Учитывая то, что в колпаке поддерживается более высокая температура горения, а тепло распределяется равномерно по корпусу, коэффициент полезного действия достигает своего пика. Для сравнения, КПД обычных печей составляет 30-35%, твердотопливных котлов – 80%, пиролизных – 85%.

Невысокая производительность большинства твердотопливных агрегатов объясняется тем, что теплый воздух выходит вместе с продуктами горения в трубу. Помимо того, что оставшегося объема не всегда хватает для полноценного нагрева, быстро выходящие дымовые газы еще более снижают тепловой порог. В некоторых конструкциях эту проблему пытаются решить увеличением (удлинением) дымоходной трубы, но тогда существует риск снижения тяги и, как следствие, уменьшения КПД. Создание такого агрегата, который бы обеспечил полноценную тягу и увеличил теплопередачу, и стал основной целью конструктора Кузнецова.

Видео 1 Строительство отопительной печи по системе Кузнецова

Преимущества и недостатки “Кузнецовок”

Колпапоковые печи отличаются от других видов печей большим количеством преимуществ:

Колпаковая печь

1. Основным преимуществом колпаковых печей является высокий показатель КПД. Около 80-85%. Это намного выше, чем у других типов печей.
2. Сгорание топлива происходит при очень высоких температурах, без сторонних технологий.
3. Для колпаковых печей подходит любое топливо. При сгорании остаётся крайне малое количество сажи.
4. Вследствие минимального образования сажи, данные печи не требуют постоянной чистки.
5. Возможность объединения колпаковой печи и водяного отопления дома. При этом технические характеристики печи не изменяются.
6. Короткий дымоход. Благодаря такому типу конструкции происходит экономии на строительных материалов. Однако сила тяги не снижается.
7. Такая печь подходит для любого помещения, вне зависимости от размеров комнаты и ее назначения.
8. Дизайн “Кузнецовки” можно оформить под множество задумок заказчика.
9. В колпаковых печах, отсутствует необходимость в активном использовании вьюшки. Воздух самостоятельно распределяется.
10. Долговечность. Благодаря равномерному нагреванию и остыванию печь менее подвержена деформации.
11. Простота сборки. Даже человек без опыта, следую необходимым инструкциям, может сложить печи Кузнецова. Однако это не всегда так.

Недостатков у таких печей гораздо меньше чем преимуществ. К минусам можно отнести:

1. Необходимость помощи мастера при строительстве нескольких куполов. Такие услуги стоят соответствующих денег.
2. Массивный размер. Однако и стандартные русские печи не отличаются маленьким размером.
3. Не всегда удаётся получить от колпаковой печи 80% КПД. Обычно этот показатель 55-60%.

Правильно подобранный тип колпаковой печи, сможет обеспечить не только обогревом жилых помещений, но и помочь при готовке пищи или нагреве воды

Печи, созданные по проектам Игоря Кузнецова, в настоящее время являются одними из самых эффективных среди всех существующих конструкций. Вот уже полста лет такими печами пользуется огромное количество людей не только в нашей стране, но и за её пределами. Построить своими руками такую печь в своём доме или на даче можно, если придерживаться рекомендуемой схемы кладки определённой модели.

Расчет печи

Чтобы сделать надежную печь Кузнецова для 2-х этажного дома или для маленького садового домика потребуется выполнить несложные расчеты

Но если важно определить точную мощность печи для дома, такую работу лучше доверить профессионалам

Для примера сделаем расчет для небольшого, одноэтажного домика, площадью 35 м2 , объемом 77 м3, с 1 окном и дверью

Для расчета важно знать формулу и несколько основных коэффициентов. Нам потребуется перемножить объем с суммой коэффициентов слоя теплоизоляции (1,2) и стеклянного окна (1,2) и приплюсовать коэффициент материала деревянной двери (1,5). Подставляем данные и выполняем расчеты: 77*(1,2+1,2)+1,5

Округляем результат в большую сторону, получаем необходимую мощность печи 21 кВт

Подставляем данные и выполняем расчеты: 77*(1,2+1,2)+1,5. Округляем результат в большую сторону, получаем необходимую мощность печи 21 кВт.

Для определения самих габаритов печи соблюдают несколько пропорций:

• исходя из объема комнаты определяется площадь отверстия топки. Они должны рассчитываться в пропорции 50-70 к 1;
• глубина топочного отсека определяется в пропорции 1 к 2.

Принцип работы колпаковой печи

Колпаковая печь Кузнецова (в народе именуемая «Кузнецовка») получила название в честь своего создателя – И.В. Кузнецова, который занялся разработкой новой схемы отопления еще в начале 60-х годов прошлого столетия. Уникальная технология «свободного движения горячих газов» сразу же получила признание и стала пользоваться большой популярностью во всем мире.

Колпаковая печь Кузнецова: принцип работы

Особенность «Кузнецовки» заключается в том, что нагретые газы проходят и циркулируют по трубе благодаря собственной силе тяжести, в отличие от «принудительного» движения по дымоходу. Все мы знаем из уроков физики, что теплый воздух поднимается вверх, вытесняя холодный. Но, в отличие от канальных прототипов, здесь тепло не выходит из трубы, а собирается под колпаком. Постепенно он там остывает, и его вытесняют порывы борее горячего воздуха, поднимающиеся вверх.

Основным отличием канальной печи от колпаковой считается принцип движения горячего газа. В первой – дым как-бы вытягивается по трубе вверх, а в колпаковой – выталкивается. Сам колпак может служить емкостью для нагрева воды, приготовления пищи, сушилки и т.д. Таким образом, колпаковая печь может выполнять двойную функцию.

Печь «Кузнецовка»

То есть по функциональной характеристике, «кузнецовки» можно разделиться на:

• банные печи;
• печи для приготовления еды (хлебные, варочные, под казан, барбекю, гриль и т.д.);
• камин;
• печи для отопления;
• комбинированный тип.

Самыми распространенными являются именно комбинированные типы с возможностью приготовления еды и обогревом всего дома. Несмотря на возможность вариации стиля и формы, принцип действия колпаковой печи остается неизменным.

Схема движения газов в печи

Чтобы легче было понять основной принцип работы печи Кузнецова, представьте костер, разожженный на открытом воздухе. Из-за неограниченного доступа воздуха к огню, костер дает небольшое тепло. А теперь попробуем этот костер накрыть металлическим колпаком, оставив небольшой просвет снизу, чтобы совсем не загасить пламя. Горячий воздух пойдет вверх, нагревая стенки. Постепенно охлаждаясь, воздух начнет опускать к оставленному проему в то время, как его место занимает новая порция горячего воздуха. Это и есть принцип свободного движения горячих газов, который И.В. Кузнецов успешно применил в своей разработке.

Особенности конструкции

Сегодня в Сети можно найти более 150 разновидностей конструкции, но какой бы формы, стиля исполнения они ни были, все печи построены по одной методике. Конструктор, создавая схему кладки колпаковой печи, ставил перед собой две задачи: продуктивность и эффективность отопительной системы.

Возвести такую конструкцию не так-то просто. Необходимо четко придерживаться разработанной Кузнецовым И.В. порядовки

Изобретатель большую роль и внимание уделяет расположению внутренних каналов колпаковой печи

Колпак представляет собой отдельную камеру для задержки нагретого газа, что способствует экономии топлива и повышению КПД работы печи.

Стандартная конструкция «кузнецовки» предполагает наличие двух колпаков. Нижний объединен с топочной камерой, а второй колпак находится в верхней части печи. Задача первого колпака – разделить газы на холодные и горячие потоки. Именно это выгодно отличает колпаковую печь от канальной, где нагретый воздух, под действием тяги, свободно выходит наружу. Здесь же, горячий поток газа, выходящий из топки, стремится вверх, где задерживается под первым колпаком и долго аккумулирует тепло.

Дальше, поток стремится через проход во вторую камеру, где тоже задерживается под вторым потолком, так как проход находится у основания. Вследствие этого, горячий воздух, прежде, чем выйти по дымоходу, долго аккумулирует тепло в печи. Это дает высокий КПД – до 95 %. Если сравнить с эффективностью работы традиционной русской печи (канальной), то это больше на 45-50%.

Кроме свободного движения газа, колпаковая печь предполагает и механическое управление потоками. Для этого в конструкции устанавливаются задвижки. Они, по мере необходимости, могут задерживать и перенаправлять горячие потоки. «Летняя» задвижка предназначена для теплого времени года, когда печь используется в качестве варочной поверхности для приготовления еды. Открыв летнюю задвижку, поток горячего воздуха устремится вверх по дымоходу, не заходя под второй колпак.

Колпаковая печь для отопления дома

Достоинства

Основные преимущества печи Кузнецова — это не только отсутствие сажевых пятен на крыше бани или защита от забросов дыма внутрь парилки. Достоинств у системы Кузнецова довольно много, можно перечислить лишь наиболее важные:

• Наличие в колпаке решетки из шамотного кирпича, на котором происходит дожигание газов и сажи в раскаленных водяных парах. В результате в дымоход печи Кузнецова попадают лишь неконденсирующиеся и летучие вещества. Проще говоря, дымовая труба не забивается сажей и не потеет конденсатом;
• Высокий КПД топки, примерно на уровне 95%, что на 15-20% выше, чем у обычной кирпичной печи, построенной в бане с прямым отводом дыма в трубу;
• Высокая температура свода в колпаке обеспечивает нагрев засыпки до 400оС, камни никогда не будут холодными, даже при небольшой загрузке топки дровами.

Особенностью конструкции Кузнецова является то, что в процессе дожигания газов под сводом топки в верхней части колпака развивается очень высокая температура. Это способствует глубокому сжиганию газов, продуктов термолиза дров. На первый взгляд пустяк, но если кому-то придет в голову топить печь в бане сосновыми дровами или нарезанными чурками от деревянных шпал, ничего страшного не произойдет. Ничего, кроме постороннего запаха, не появится.

Кузнецов, разрабатывая в прошлом веке свою версию дровяной печи для бани, придумал интересное устройство, известное, как сухой шов. По сути, это вертикальная щель или зазор 1,5-2 см между стенкой и торцом перегородки, отделяющей пространство колпака от топки. Через верхнюю часть зазора горячие газы перетекают из топки в колпаковое пространство.

Через нижний край шва более холодные балластные газы, не поддерживающие горение, прямиком отправляются в дымоход, не отбирая драгоценное тепло у продуктов горения. Именно благодаря этому устройству печь Кузнецова получила широкое распространение, как наиболее экономичная для обогрева бани, жилых помещений, для сушки продуктов и выпечки хлеба.

История создания колпаковой печи

Печь Кузнецова

Талантливый мастер в начале 60-х годов начал поиск решения, как при малом объеме топлива получить большую отдачу тепла. Спустя более чем полвека печи Кузнецова стали наиболее результативными. Первая конструкция была сооружена сразу после начала исследований. С тех пор уникальная разработка многократно модернизировалась в качестве отопительного устройства и приспособления для приготовления горячей пищи.

Команда единомышленников конструктора провела больше полутора сотен исследований. В них принимали участие инженер И. С. Подгородников, русский профессор В. Е. грум-Гржимайло. Разработки охватывали весь спектр моделей бытовых печных устройств. В результате значения КПД современных печей Кузнецова достигает 80 – 94%. Известность конструкции получают благодаря положительным характеристикам и хорошим отзывам пользователей.

Виды

По назначению и конструктивным особенностям «кузнецовки» можно разделить на несколько видов:

• Отопительные. Устройства предназначены для эффективного и безопасного обогрева помещений.
• Варочные. Используются для приготовления еды. Сюда относятся печи для выпечки хлеба и хлебобулочных изделий.
• Банные. Печь Кузнецова для бани разработана для одновременного обогрева основных банных помещений. Такие устройства обладают высокой теплоотдачей при минимальном потреблении топлива.
• Уличные. Печной комплекс, состоящий из гриля или барбекю, для приготовления еды на открытом воздухе.
• Каминные. Оборудование используется в качестве декоративного элемента интерьера или дополнительного варианта обогрева. Некоторые печи-камины оснащаются специальными лежаками для приятного проведения досуга.

Наиболее востребованными являются комплексные устройства, которые отличаются своей многозадачностью. Ярким примером является отопительно-варочная печь Кузнецова, которая предназначается как для обогрева жилых помещений, так и для приготовления еды.

Несмотря на свои функциональные особенности, все печки работают по одному принципу – эффективное распределение нагретых газов в колпаке на отдельные потоки.

Примечательно, что печные колпаки могут оснащаться дополнительным оборудованием – электрическими нагревателями, баками для горячего водоснабжения, паровыми генераторами, духовым шкафом и плитой.

Грамотно спроектированная и возведенная банная печь Кузнецова обеспечит надежное отопление во всех функциональных помещениях: парной, моечной, предбаннике, комнате отдыха. Кроме того, она позволит быстро подогреть воду, саккумулировать горячий пар и очистить воздух.

Наиболее популярные модели

Наибольшее распространение получили следующие печи:

1. Отопительные, семейства ОИК.
2. Банные, семейства БИК.
3. Русские, семейства РТИК.
4. Печи-котлы семейства КИК.

ОИК

ОИК

Печи ОИК различаются по форме, размеру и внешнему виду, но выполняют общую функцию – обогревают хорошо утепленный дом. Среди них встречаются и печи с лежанкой. Наиболее популярна модель ОИК-4, размером 156х91*200 см (длина, ширина и высота). При двух топках в сутки она выдает 4 кВт/ч тепла, что достаточно для отопления дома площадью 35–40 м?. Модель ОИК-5, это относительно небольшая печь с лежанкой. Размеры самой печи 100х70х200 см, размеры прилегающей к печи лежанки 180х70х50 см. Такая печь хуже подходит для отопления дома из-за меньшей мощности (3,5 кВт/ч), зато на ней гораздо теплей ночью, ведь лежанка хранит тепло 12–18 часов. Печь ОИК-5 будет полезна для людей со слабым здоровьем, живущих в небольших (30–40 м?) домах, потому что лежанка этой печи действует аналогично лежанке русской печи и благотворно влияет на все процессы, протекающие в организме.

БИК

БИК – печь Кузнецова

Печи БИК изготавливают в различных вариантах, от простых каменок, до устройств со встроенным котлом для нагрева воды. Встречаются даже банные печи с лежанкой. Модель БИК-2 почти квадратная (104х91х200 см), духовка для камней расположена сзади, а топка спереди (со стороны комнаты отдыха). Такая печь выдает 3 кВт/ч тепла, что вполне достаточно для парилки площадью 4 м?. Печь БИК-6, размером 195х78х200 см подходит для парной площадью 6–8 м? и выдает до 4,5 кВт/ч общей тепловой энергии.

РТИК

РТИК

Печи РТИК выполнены по мотивам традиционных русских печей, разница лишь в том, что русские печи греют от топки и выше, а печи Кузнецова прогреваются с самого низа. Лежанка таких печей может быть установлена на любой высоте, в зависимости от пожеланий заказчика. Модель РТИК-1 – маленькая печь размером 117х117х200 см с лежанкой произвольного размера. Она хорошо подходит для отопления маленьких домов из-за небольшой отдаваемой мощности (2,5 кВт/ч). РТИК-5 – печь размером 130х169х200 см с небольшой полкой вместо лежанки, и мощностью 4,8 кВт/ч, поэтому ее можно использовать для отопления домов площадью 45–55 м?.

КИК

Печи Кузнецова КИК

Печи-котлы КИК применяют для систем водяного отопления больших домов. Они представляют собой колпаковую печь, в колпак которой помещен водяной регистр. Все модели котлов этого типа отличаются только площадью регистра и размером корпуса, но выполнены по одной и той же схеме. Размер самого слабого котла КИК18 130х90х160 см. При двух топках в сутки он обеспечивает 17 кВт/ч тепловой энергии, что достаточно для отопления дома площадью 150–170 м?. Более мощная модель КИК34 выдает 34 кВт/ч тепловой энергии, а размеры котла такие же, как и у КИК17, разница в том, что вместо одного регистра площадью 1,7 м? в одном куполе установлены два таких регистра.

Стоимость оригинальных печей Кузнецова

Оригинальные печи Кузнецова кладут только сам Игорь Викторович Кузнецов и печники – выпускники Русской Академии Знаний Умений Мастерства, в которой преподает Кузнецов. Они могут не только сложить печь по уже готовым порядовкам, но и оптимизировать ее к конкретным условиям. Поэтому их услуги обходятся очень дорого и составляют 200–300 рублей за один кирпич. Для кладки русской печи семейства РТИК необходимо 1300–1800 кирпичей, поэтому примерная стоимость работ составит 260–540 тысяч рублей. Стоимость зависит от региона, типа печи и других факторов, поэтому может оказаться как несколько ниже, так и заметно выше. Если же вы уговорите печника сложить печь по готовой порядовке, то его услуги обойдутся в 2–3 раза дешевле, но это будет стандартная печь, построенная без учета особенностей дома. Поэтому велика вероятность, что ее характеристики будут хуже, чем в описании порядовки.

Подготовительные работы перед сборкой печи

Перед тем как начать возводить печь необходимо подробно изучить план помещения, где будет стоять печь. Так как она весит достаточно много, фундамент должен быть хорошо укреплён.

Следующая информация поможет правильно и качественно построить печь, чтобы избежать проблем при её дальнейшей эксплуатации.

• Колпак и очаг должны совмещаться сухим швом — размер 2–3 сантиметра. Он необходим для правильного перемещения потоков воздуха. Насыщенные парами воды тяжёлые газы будут перемещаться в очаге, и создавать определённую вибрацию, повышая качество сгорания дров.
• Нельзя объединять топочную с колпаком, так как дрова должны сгорать в определённом объёме. Только так сможет создаваться максимально высокая температура.
• Над топочной камерой должен быть устроен катализатор из огнеупорных кирпичей в виде решётки. Здесь они раскаляются до максимума и дожигают то, что сгорело в очаге.

Если печь будет строиться в деревянном доме, то очень важно оградить стены от сильного перегревания. Для этого на стыках стен и самой печи рекомендуют установить прокладки из огнеупорного материала

Также на стыках печи зазоры, которые будут заполнены огнеупорным материалом, нужны для свободного хода расширения кладки во время её нагревания. Иначе раствор на швах будет давать трещины, и печь будет деформироваться.

Полезные советы мастерам перед началом работы

• Огнеупорная защита внутри печи должна располагаться таким образом, как — будто она зависла в воздухе. То есть она не должна соприкасаться со стенками печи.
• Внутреннюю кладку необходимо устанавливать на ребро. Внешняя кладка делается на усмотрение мастера.
• Проволока нужна для усиления кирпичной связки. Поэтому через каждые 2–3 ряда необходимо её прокладывать, чтобы печь была более прочной и устойчивой.
• После полного высыхания раствора стенки печи надо обработать специальным огнеупорным веществом.
• Пробная растопка должна осуществляться с минимальной возможной температуры, с поэтапным прибавлением жара.

Конструкционные варианты

Отопительно-варочные печи для бытового использования по своей конструкции могут быть несколько типов.

Камерная

Металлическая камерная печь – это классическая «буржуйка», которая в современном производстве очень усовершенствована. У такого агрегата следующие технические характеристики:

Канальная

Принцип работы такой конструкции: газы догорают, а затем остывают и переходят по каналам между перегородками, и отдают тепло корпусу печи. Агрегат должен внутри прогреться до 400°С – тогда в ней произойдет дожигание. Современные буржуйки легко переквалифицировать под канальную схему. В этом случае от газохода оставляют только горизонтальное «колено» и оно отделяет от топки камеру сгорания.

Воздух для горения поступает через щели варочной поверхности или через специальный воздушный дроссель. Канальная буржуйка имеет КПД до 80%, а удельная тепловая мощность больше чем у камерной в несколько раз. Такая печка работает как при длительном горении, так и при пламенном, практически на любом топливе.

При этом мощность регулируется подачей воздуха – эта возможность здесь в 2 раза выше, чем в камерной буржуйке. Плюсом для применения в быту является и температура в дожигателе в пределах 250-300°С, а это удобно для приготовления пищи.

Почти все металлические бытовые печи до 15 кВт мощностью создаются по такой вышеописанной схеме. Корпус обычно создается из обычной стали толщиной от 4 мм, а варочная плита – из чугуна или стали от 8 мм.

Колпаковая

Наконец, колпаковая печь – это схема, в которой газы задерживаются сводом колпака до момента полного догорания, а потом они опускаются вниз и отдают остатки тепла. Такие конструкции обеспечивают более 70% КПД. Эта технология применима и относительно металлических котлов, однако здесь пришлось отказаться от пламени – металлический колпак просто не поглотит столько тепла, сколько выделяет без перегрева. Поэтому такие печи переведены в режим тления – это позволило довести время теплоотдачи до 60 часов (на дровах) или до 30 суток (на угле).

Печи длительного горения из металла могут изготавливаться своими руками и работают на дровах, угле, но не на влажном топливе, так как влажное не тлеет, сколько воздуха ему не дай. Если это специальный угольный котел, то работать на дровах он не сможет – просто не «выдаст» нужный КПД. Корпус такого котла делают из простой стали, окружив его герметичной газовой рубашкой.

Достоинства колпаковых печей

Печки Кузнецова лишены большинства недостатков, омрачающих эксплуатацию канальных печек, и, кроме высокого КПД, обладают целым рядом достоинств:колпаковые печи могут работать на любом твердом топливе — угле, дровах, пеллетах и брикетах;</li>температура в топке высока, от 600 до 800 градусов, поэтому топливо прогорает полностью, оставляя минимум золы, а отсутствие узких мест и протяженных каналов позволяет избежать осаждения сажи. В результате печь нуждается в чистке очень редко;</li>на выходе из каждого колпака образуется «газовая вьюшка» — потоки теплого дыма не позволяют возникнуть противотоку холодного воздуха, поэтому печь не выпускает тепло после топки даже при открытой заслонке;</li>для кладки колпаковых печей требуется меньшее количество кирпича из-за свободного внутреннего пространства;</li>отопительные модификации печек при компактных размерах могут отапливать значительную площадь;</li>по этой технологии можно класть печи разного назначения, с оригинальной формой и дизайном, при этом незначительные изменения конструкции не влияют на работоспособность и эффективность печи.

На первый взгляд кажется, что эти печки полностью лишены недостатков, тем не менее, при их кладке необходимо соблюдать следующие требования:

1. Кладку ведут строго по схеме, иначе печка при топке может разрушиться.
2. Топливник и часть нижнего колпака, совмещенную с ним, выполняют из шамотного кирпича, выдерживающего высокие температуры. Кладку топки ведут с использованием специального раствора на основе шамотной глины.
3. Топку выполняют плавающей, без жесткой связи с остальными элементами конструкции. Это требование обусловлено разным коэффициентом линейного расширения у шамотного и керамического кирпича.
4. Пространство в 5 мм между топкой и стенками печки называется сухой шов, из него полностью удаляют остатки раствора и заполняют прокладками из минерального картона. Некоторые виды печей требуют оставления сухого шва не заполненным для беспрепятственного движения потоков холодного воздуха.
5. При кладке стенок печи для увеличения прочности каждый третий ряд армируют кладочной сеткой.
6. Дверцы топки и зольника, а также другие чугунные элементы устанавливают с зазором в 5 см с асбестовыми компенсационными прокладками.
7. Топку печи начинают после полного высыхания кладочного раствора, постепенно наращивая температурный режим.

Строительство печи Кузнецова своими руками

Схемы и чертежи печей из кирпича – правильная кладкаПоследовательность действий следующая:

Сначала изучают план помещения, где планируется установка отопительного прибора. В том случае, когда дом не возведен, необходимо обеспечить равномерный обогрев всех комнат. В готовое здание встраивать теплоагрегат нежелательно, но при необходимости можно

Но при этом следует принять во внимание расположение несущих конструкций и балок при обустройстве дымохода.
Затем подготавливают фундамент для отопительного устройства. Его создают из бетона, при этом ширина должна на 10 сантиметров превышать размер прибора

Желательно проектировать фундамент под печь на стадии планирования дома.

Преимущества и недостатки колпачковых печек

Всем конструкциям этого автора присущи одинаковые преимущества и недостатки. К преимуществам можно отнести:

• высокий КПД (83–87%);
• равномерность прогрева всего массива печи;
• нетребовательность к влажности дров;
• возможность работать с низкими дымоходами.

Есть у этих конструкций и минусы:

• высокие требования к квалификации мастера;
• требовательность к материалам;
• высокая стоимость работ.

Благодаря отсечению холодных газов и подаче вторичного воздуха в топке жарко горят не только сухие, но и сырые дрова (хотя, эффективность отопления сырыми дровами заметно ниже). Ведь горят не сами дрова, а пиролизный газ, который выделяет древесина при нагреве. Вторичный воздух улучшает сгорание газов, благодаря чему поднимается температура пламени, а значит, дым становится более горячим при том же количестве дров.

Еще одна отличительная черта любых колпаковых печей – возможность работы с низким дымоходом. В канальных конструкциях каждый поворот канала снижает скорость движения дыма, а значит и тягу всей печи. Учитывая, что поворотов в каналах много, для эффективной работы канальной конструкции необходим высокий дымоход. Ведь тяга возникает из-за разной плотности воздуха вокруг дымохода и проходящего дыма. Чем горячей дым, тем лучше тяга и ниже КПД, потому что тепло улетает в атмосферу. И чем выше дымоход, тем сильней тяга, потому что больше участок, на котором проявляется разница в плотности и подъемная сила. Фактически, поднимаясь в трубу, дым вытягивает за собой воздух из комнаты, который и обеспечивает сгорание дров. Печи Кузнецова, благодаря минимальному числу поворотов и свободному движению газов, не требуют высокого дымохода. Ведь дым свободен в своем движении, в отличие от канальных устройств, поэтому даже небольшой тяги достаточно для работы печи.

Заключение

Печь Кузнецова обязательно должна быть разделена между фундаментом и основной кладкой рубероидом. Некоторые специалисты используют в качестве гидроизоляции слой фольги, которая имеет способность к отражению и сохранению тепла. Теплоотдача конструкции будет зависеть от количества отделений внутри

Но для сооружения теплой колпаковой печи важно соблюсти ещё и условия объёма, а также порядок кладки

Изделия для формирования стенок следует предварительно отшлифовать. Лучше порядовку самостоятельно не изменять, однако ряды с 23-го по 27-й можно модифицировать с учетом фантазии, тогда вы получите сооружение уникальной конструкции.
