Дровяные ракетные печи, их разновидности и сборка

Простейший вариант ракетной печи

Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

Конструктивная особенность, которую нужно учитывать — нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

Простая ракетная печь из трубы

Подготовка материалов

Для изготовления ракетной печи потребуется приобрести:

  • Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
  • Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
  • Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
  • Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
  • Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

Инструменты

Для проведения всех необходимых работ потребуются:

  • Болгарка.
  • Сварка.
  • Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

Проводятся работы по схеме и чертежу, указанному ниже:

Чертеж простейшей ракетной печи из профильной трубы

Инструкция по изготовлению

Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

  • Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
  • Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
  • Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

  • Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
  • Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
  • Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
  • Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
  • Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
  • Элементы привариваются не рядом, а внахлест.

Далее проводятся следующие работы, которые являются завершающими.

Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.

Изготовление экономной печи на дровах своими руками

Безусловно, приобрести уже готовый отопительный агрегат длительного горения легче, чем сделать его собственноручно. Но, как уже говорилось, стоят такие установки недорого.

При желании изготовить эконом печь на дровах самостоятельно можно задействовать старый газовый баллон, металлическую бочку, листовую сталь и прочие подручные материалы, подходящие для данной цели.

Прежде всего, нужно подготовить основные материалы, которые могут потребоваться:

  1. Металлическая бочка объемом примерно 200 литров без ржавчины или других явных повреждений. Ее стенки должны быть прочными, сделанными из чугуна или стального сплава.
  2. Старый огнетушитель большого объема, который станет хорошей основой для агрегата.
  3. Отрезок толстостенной широкой трубы из металла.
  4. Отслуживший свой срок газовый баллон.
  5. Стальные листы, имеющие толщину не менее 5 миллиметров.

Для котла с круглым основанием требуются опорные ножки, которые можно изготовить из:

  • отрезков арматуры;
  • кусков тонких труб;
  • металлического профиля.

Помимо этого домашнему умельцу будут нужны:

Список требуемых для работы инструментов небольшой:

  • электросварочная установка стационарного или переносного типа;
  • болгарка или автоген;
  • топор с молотком;
  • уровень, отвес, рулетка.

Немаловажное значение имеет помещение, в котором предстоит собирать эконом печку на дровах. При проведении монтажных работ у домашнего умельца все время должен быть доступ к электропитанию, хорошее освещение и достаточный уровень вентиляции.

Нужно выбирать просторное подсобное помещение с хорошей звукоизоляцией, надежно защищенное от атмосферных осадков, в котором можно безопасно сохранять уже изготовленные части пиролизной печки.

Сборку отопительного агрегата длительного горения выполняют в следующей последовательности:

  1. С металлической бочки снимают крышку. Когда для основы используют баллон или огнетушитель, то его верхнюю часть аккуратно срезают болгаркой или с помощью автогена. Прежде, чем выполнять распил, нужно заранее открыть вентиль и залить внутрь воду. Верх не нужно выбрасывать, поскольку он еще пригодится. Кстати, большей устойчивостью отличается корпус, имеющий квадратную форму, который можно изготовить из листовой стали.
  2. К круглому дну – основе приваривают опорные элементы, сделанные из швеллера, трубок или арматуры.
  3. Далее из стального листа вырезают прижимной круг, он должен беспрепятственно проходить внутрь бочки.
  4. Круг соединяют с трубой. С этой целью в центре прижимного элемента вырезают отверстие диаметром 10 сантиметров и приваривают трубу к кругу. Получившаяся деталь после размещения внутри бочки должна выступать над ее уровнем приблизительно на 15 сантиметров.
  5. На обратной стороне круга крест-накрест приваривают швеллеры, способствующие более плотному прилеганию дров в процессе их тления.
  6. Для печного агрегата делают крышку. Ею может стать как верхняя часть, которая была отрезана на первом этапе или еще один стальной круг. В крышке также следует сделать отверстие круглой формы так, чтобы внутренний отрезок трубы с прижимным кругом свободно двигался под собственным весом и одновременно плотно прилегал к стенкам конструкции.
  7. Устанавливают дверцу. Внизу основы будущей пиролизной печки вырезают отверстие для дверцы и закрепляют ее так, чтобы после завершения прогорания твердого топлива можно было без проблем убирать золу.
  8. Монтируют дымоход. С этой целью в верхней части корпуса вырезают круг, имеющий диаметр 15 сантиметров, и с помощью сварочного аппарата закрепляют дымоходную трубу. Главное при этом помнить, что минимальная длина у нее должна превышать поперечное сечение бочки или любого другого основания.

Также следует изолировать места, в которых дымоходная конструкция проходит сквозь стены, потолочное перекрытие и поверхность крыши. На конце дымоотводящей трубы следует установить зонтик или грибок – элемент, препятствующий попаданию атмосферных осадков внутрь.

После завершения сборки пиролизного устройства его желательно обложить кирпичом, который не только станет аккумулировать тепло, но и будет защитой для окружающих предметов обстановки от избыточного жира.

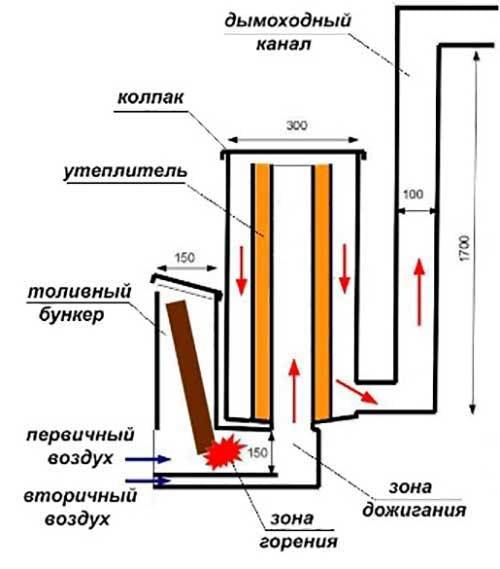

Как выложить топливник из кирпича

Такая модель требует использования только шамотного (глиняного) кирпича – керамический или силикатный сразу растрескается. Кладка ведется на глиняном растворе, пропорции состава указаны выше. Под основание печки роется котлован, грунт на дне трамбуется и заливается бетонным раствором. Размер фундамента – 1200х400х100 мм.

После затвердевания основания его защищают листом картона из базальта, затем начинают выкладывать топливник, вертикальный дымоход и загрузочную камеру. С фронта топливника крепится дверца для уборки золы. После высыхания глиняного раствора траншея засыпается, в вертикальный дымоход вставляется труба нужного диаметра. Полости между кирпичом и трубой следует забить утеплителем – базальтовой ватой, золой или другим невозгораемым материалом, например, асбестом.

Как выложить печь

Теперь на кладку ставится колпак Ø 600 мм – подойдет вырезанная крышка из металлической бочки. Перед монтажом в нем вырезается отверстие, в которое вставляется патрубок под дымоход. Надевая этот колпак, бочку следует перевернуть, и патрубок окажется там, где нужно. Затем выводится дымоход – или напрямую на улицу, или через обустройство лежака с горизонтальными дымоходными каналами. Лежак можно выкладывать обычным силикатным кирпичом, так как температура газов будет уже низкой.

Как сделать ракетную печь своими руками

Начнем с самого простого кирпичного образца, предназначенного для приготовления еды. Такую печку можно быстро сложить у себя во дворе без глиняного раствора, а после использования разобрать. Также возможна сборка стационарного варианта – для любителей готовить на открытом огне. На картинке ниже представлен чертеж печки, а точнее, ее порядовка. Здесь всего пять рядов.

Первый ряд – это основание, включающее в себя шесть кирпичей. Второй ряд образует топку, а следующие три ряда формируют дымоход-райзер. В первом и втором рядах применяются половинки кирпичей, чтобы печка была прямоугольной, без торчащих элементов.

Сразу же после сборки можно приступать к растопке – готовьте на огне любые блюда в чугунных казанах и на сковородках, грейте чайники и кастрюли с водой.

Металлическая печь из листового металла может стать как походным, так и стационарным вариантом. Ее чертеж мы уже приводили в предыдущих разделах нашего обзора. Она может использоваться для приготовления еды в любых условиях.

Правила топки ракеты

Ввиду особенностей конструкции такая печь требует соблюдения особых правил топки. Однако все они достаточно простые:

Прежде всего, в такое устройство закладывают исключительно сухую древесину – в любом виде: ветви, поленья, сучья и т.п.
До начала закладывания древесины печь следует хорошо прогреть. Это делается традиционным способом – жжется бумага, картон, лучинки, береста

При этом важно прислушаться к звуку – он должен явно измениться (или вообще затихнуть), когда конструкция прогреется достаточно сильно, чтобы приступить к закладке поленьев.
Все время прогрева дверца удерживается в закрытом состоянии. Поэтому важно заложить достаточное количество материала, чтобы более уже не заглядывать в печь.
Как и обычно, сила тяги регулируется поддувалом

Однако определить, нужно ли открывать или постепенно закрывать заслонку, следует опять же по звуку. Если система затихает, требуется подать новые порции воздуха. Если же она гудит слишком сильно, заслонку нужно перекрыть.

Изготавливаем печь – ракету

Проще всего сделать легкую походную печку, изображенную на чертеже, отыскав в домашнем хозяйстве следующие материалы:

  • труба стальная круглая диаметром 133—150 мм длиной 0,5 м;
  • труба профильного сечения 14 х 20 см, длина 0,4 м;
  • лист металла толщиной 2—3 мм на колосники;
  • пруток Ø8—10 мм для ножек;
  • обрезки железа на подставку.

Вертикальная круглая труба приваривается к профильной под углом 45°, затем к корпусу приделываются проушины для ножек (они должны легко сниматься). Внутрь наклонного топливника ставится колосниковая решетка, снаружи крепится крышка. Для удобства очистки золы внизу желательно установить вторую дверцу.

Чертеж улучшенной версии переносной печи

Конструкцию печи можно усовершенствовать, организовав подачу вторичного воздуха внутрь жаровой трубы. Модернизация позволит повысить эффективность и длительность горения дров. Просверлите по бокам отверстия с обеих сторон, прикрыв их ракетными «дюзами» согласно представленному чертежу. Как функционирует данная печка, демонстрируется на видео:

Из газового баллона

На изготовление печи – ракеты своими руками пойдут такие материалы:

  • трубы круглого сечения поперечными размерами 70 и 150 мм; с толщиной стенки 4 мм;
  • квадратная профтруба 150—200 мм в поперечнике;
  • дымоходный патрубок Ø10—15 см;
  • сталь низкоуглеродистая (марка Ст20) листовая;
  • плотная базальтовая вата (80—120 кг/м3) либо сыпучие огнестойкие материалы, например, вермикулитовый либо перлитовый гравий.

Для начала металлопрокат порежьте на заготовки в соответствии с чертежом. Затем нужно отпилить у пропанового баллона крышку, предварительно открутив вентиль и наполнив резервуар доверху водой. Инструмент – обычная болгарка с кругом по металлу.

Дальнейшая технология сборки выглядит следующим образом:

  1. Разрежьте профтрубу вдоль, отступив от края 35 мм. Одна часть пойдет на изготовление зольника, вторая – поддувала.
  2. Состыкуйте топливник и жаровую трубу под углом 90°, сделав соответствующие вырезы. Сверху камеры сгорания прорежьте проем, куда приварится загрузочный бункер.
  3. Сварите райзер с топливником, затем наденьте кожух из трубы 150 мм, сделав внизу вырез под ширину камеры сгорания.
  4. Установите и обварите бункер для закладки дров. Закрепите дверцы топливника и зольника.
  5. Засыпьте между стенками дожигателя и оболочки перлитовый песок.
  6. В баллоне сделайте боковой проем, чтобы вставить готовую конструкцию. Крышку лучше сделать съемной.
  7. Произведите окончательную сборку и приварите дымоходный патрубок.

Подробно об изготовлении ракетной печки из баллона расскажет мастер в видеосюжете:

Из кирпича

Простейшую ракетную печурку для приготовления пищи можно сложить из кирпичей без применения раствора, как показано на схеме с порядовками. Подобное сооружение нетрудно разобрать и переместить при необходимости.

Печь-ракету с лежанкой надо класть на фундамент из бетона либо бутового камня. Материал – керамический или огнеупорный кирпич, раствор песчано-глиняный либо шамотный соответственно. Готовое основание застилается рубероидом с целью гидроизоляции, затем укладывается сплошной первый ряд кирпичей. Дальнейший порядок работ выглядит так:

  1. Выложите топливник, ставя кирпичи «на ребро». Аналогичным образом сделайте перекрытие камеры, оставив устье для загрузки дров и райзера.
  2. Постройте трубу дожигателя из 9 рядов камней, устанавливаемых «на ребро» с перевязкой.
  3. Наденьте на райзер трубу или жестяные ведра, образовавшуюся полость засыпьте утеплителем либо обычным песком.
  4. Установите бочку кверху дном, выведя патрубок дымовых газов снизу.
  5. Сложите кирпичную лежанку из 3—4 горизонтальных каналов.
  6. Произведите обмазку бочки и лежанки глиняным раствором.

Протяженность дымовых каналов внутри лежанки ограничена тягой в ракетной печи и внешнем дымоходе. Лучше выдержать общую длину газоходов в пределах 4 м. Чтобы отопитель не дымил обратно в комнату, поднимите верх дымовой трубы на высоту 5 м, считая от колосников. Как построить кирпичную печку – ракету без бочки, смотрите на видео:

Пошаговая инструкция

Вот примерный порядок действий, которого следует придерживаться при изготовлении данной печи:

Изготовление топки

Топку делают сварной, используя стальную трубу или листы. Крышка топки должна закрываться герметично. Её следует делать из стального листа, по периметру которого винтами или заклёпками фиксируется полоса из базальтового картона. Для более плотного закрывания крышку можно оснастить винтовым прижимным механизмом.

Так выглядят топка и зольник в простейшей печи-ракете

Зольная камера (на схеме обозначена как Primary Ash Pit) отделяется от основной части топки колосниковой решёткой, сваренной из прута диаметром 8–10 мм. Решётка должна устанавливаться на полочки из уголка, которые привариваются к внутренним стенкам.

Дверца зольной камеры также должна быть герметичной. Её делают из стального листа, к которому по всему периметру приваривается в два ряда стальная полоса. В паз между этими полосами укладывают асбестовый шнур или базальтовый картон.

Остаётся приварить к топке жаровую трубу.

Первичный дымоход

  1. К трубе, выполняющей функцию первичного дымохода, необходимо приварить 90-градусный отвод и небольшой отрезок трубы, после чего эта Г-образная конструкция помещается внутрь бочки или баллона, то есть будущего барабана.
  2. Отвод с приваренным к нему отрезком трубы следует вывести в один из проёмов в нижней части барабана так, чтобы первичный дымоход оказался расположенным строго по центру. Напомним, что верхний срез трубы должен располагаться хотя бы на 70 мм ниже верхнего края бочки (баллона).
  3. После центрирования первичного дымохода его горизонтальный хвостовик, который был выведен в проём в барабане, приваривают к его краям сплошным швом по всему периметру.
  4. После этого хвостовик первичного дымохода приваривают к жаровой трубе, а к барабану сверху приваривают покрышку.
  5. Ко второму проёму в барабане следует приварить короткий отрезок трубы, который будет играть роль вторичного зольника. В нем нужно выполнить окно для прочистки. По его краям встык нужно приварить шпильки, к которым будет прикручиваться крышка (напомним, что мы решили в этом месте дверцу не устанавливать, поскольку открывать её приходится достаточно редко).
  6. По периметру крышки винтами или заклёпками следует закрепить полосу из базальтового картона.

Монтаж дымохода

К выходу вторичного зольника привариваем горизонтальную часть дымохода, на которой впоследствии будет устраиваться лежанка. Если газоход предполагается делать из металлогофры, то сначала к зольнику необходимо приварить короткий патрубок, а уже к нему — присоединить при помощи хомута гофру.

На заключительном этапе к горизонтальному газоходу крепят наружный дымоход.

Футеровка топочной части

Металлическая часть печи готова, теперь её нужно правильно оштукатурить теплоизолирующим и теплоаккумулирующим составами.

Футеровку топочной части (до первичного дымохода) следует выполнять смесью печной глины и боя шамотного кирпича, взятых в пропорции 1:1.

Футеровка первичного дымохода

Материалы, используемый для футеровки первичного дымохода — лёгкий шамотный кирпич или речной песок — являются пористыми, поэтому в открытом состоянии они быстро пропитаются нагаром и утратят теплоизоляционные свойства. Чтобы не допустить этого, футеровку на первичном дымоходе защищают стальным тонкостенным кожухом, а с торцов обмазывают печной глиной.

В соответствии с законом квадрата-куба соотношение объёма и площади поверхности барабана зависит от его диаметра, поэтому и футеровку первичного дымохода в зависимости от размеров печи делают по-разному. Три варианта показаны на рисунке.


Варианты футеровки первичного дымохода

Если футеровка выполняется шамотным кирпичом, полости между его фрагментами необходимо засыпать строительным песком. Если же применяется богатый глинозёмом речной песок, приходится прибегать к более сложной технологии:

  1. Песок очищают от крупного мусора (тщательная подготовка не требуется).
  2. В кожух засыпают слой небольшой толщины, трамбуют его и смачивают, так чтобы образовалась корка.
  3. Таким же образом насыпают последующие слои. Всего их должно быть от 5 до 7.
  4. Песчаную футеровку сушат в течение одной недели, затем замазывают её верх печной глиной и продолжают изготовление печи.

Последним шагом все части печи обмазывают саманом. Готовится он из следующих ингредиентов:

  • глина;
  • солома (14–16 кг на 1 м3 глины);
  • песок (в небольшом количестве);
  • вода.

Указанное соотношение соломы и глины является приблизительным. В некоторые сорта глины соломы можно добавить больше, в других — наоборот, её количество приходится уменьшать.

Описание

Печи для дома длительного горения становятся с каждым годом все более популярными. Это обусловлено тем, что твердотопливные котлы стандартного типа неэкономичны в использовании. Кислород беспрепятственно проникает в камеру горения, топливо быстро перегорает, а за топкой приходится постоянно следить. Для дачного домика такая конструкция подходит, а вот для капитального — нет. На смену котлу старого типа приходит современная печь, где топливо не сгорает, а тлеет. Модели применяют не только для отопления частных домов. Простые конструкции прекрасно подходят для обогрева:

  • складских помещений;
  • саун и бань;
  • дачных домов.

По-другому печка длительного горения называется газогенераторной или пиролизной. Она имеет массу преимуществ перед аналогами. Отопительная печь работает в двух режимах:

  • горения;
  • тления (экономичный режим).

Принцип работы

Печь медленного горения состоит из двух камер. Загрузка дров происходит 1-2 раза в сутки. Принцип работы состоит в процессе газогенерации, что означает — тление. В первом отсеке медленно сжигается топливо, вырабатывая пиролизный газ, который поднимается во вторую камеру и сгорает. Тепло распределяется равномерно, медленно, а корпус печки остается теплым.

В основе отопительного оборудования лежит регулирующий клапан, который перекрывает доступ кислорода в процессе горения, чтобы дать «зеленый свет» тлению. В процессе начнется выделение газов:

  • угарного;
  • метана;
  • водорода.

Попадая во вторую камеру, газ воспламеняется и выделяет тепло. Так работают печи для дома на дровах длительного горения. Изготавливаются такие устройства из различных металлов и сплавов, а самыми качественными являются чугунные изделия. Срок их службы оценивается в 50-70 лет.

Печь с варочной панелью

Организовать отопительный процесс для деревянного дома на основе печи на дровах продолжительного горения возможно, при этом заранее предусматривают место под оборудование

Важно предусмотреть основные правила установки в целях предотвращения пожара:

  • Печь должна устанавливаться вдали от стен, предварительно производим их отделку материалом, препятствующим нагреванию.
  • Даже если конструкция имеет ножки, покрываем пол пожаробезопасным материалом.
  • Вблизи печи запрещено устанавливать легковоспламеняющиеся предметы.

Пиролизный процесс внутри печи на твердом топливе происходит при температуре в 600 градусов.

Отопительные печи длительного горения устанавливают даже в неотапливаемых помещениях. Приехав зимой на дачу, вы быстро обогреете помещение до комфортной температуры, не расходуя большое количество топлива. На это уйдет не более получаса.

Преимущества и недостатки

Дровяные печи длительного горения имеют массу преимуществ, именно поэтому они быстро завоевали рынок. Однако и о минусах не следует забывать. Выбор печи напрямую зависит от возможности установить оборудование и смириться с нюансами эксплуатации. Преимущества таковы:

  • высокий КПД печи долгого горения достигает 85%;
  • широкий выбор моделей, их компактный размер;
  • печки данного типа являются экономичными, топливо расходуется медленно;
  • возможность совмещения твёрдого и жидкого видов топлива;
  • простота переключения режимов, управления механизмом.

Недостатки помогут перед выбором удостовериться в том, что в вашем доме можно установить подобное оборудование, а процесс эксплуатации не станет проблематичным:

  • дымоход для подобной печки необходимо заранее предусмотреть, изогнутые трубы для нее не подходят;
  • готовые модели предназначены для одного вида топлива, они не универсальны;
  • дымоход такой печки придется часто чистить, поскольку процесс тления предполагает выброс большого числа продуктов сгорания.

Отметим, что экономичный режим тления можно запустить только после прогрева дома до оптимальной температуры. Тем, кто хочет установить данный отопительный прибор дома, придется выбрать готовую модель из тех, что представлены на рынке. Однако некоторые «самоделки» настолько хорошо выполнены, что могут посоревноваться в экономичности с заводскими печами.

Внутреннее устройство печи

Поговорим о том, как сделать печь длительного горения своими руками. При наличии на руках схемы и необходимых материалов, каждый сумеет собрать отопительное оборудование.
