Устройство камина в доме

Основные моменты

Что нужно учитывать при монтаже камина:

• отверстие под топку должно соответствовать 1/50 от площади комнаты;
• высота портала должна быть в 2 раза больше, чем глубина топливника;
• диаметр дымохода делают 10-15 см, он должен быть в 10-15 раз меньше площади топки;
• камин не устанавливают на пути сквозняков и у ступенек;
• длину трубы дымохода делают не менее 50 см.

Схема устройства фундамента

Общая длина дымовыводящей системы составляет 3-4 м, иногда ее увеличивают до 7 м.

Конструкция должна быть защищена от воздействия влаги. Для этого выполняют вертикальную и горизонтальную гидроизоляцию рулонными или обмазочными материалами.

Это интересно: Газовый камин для загородного дома (69 фото) — как установить камин без дымохода, работающего от газового баллона

Описание других популярных видов каминов

Дровяные камины можно назвать классическим вариантом, однако существуют другие отопительные приборы. Они работают на разном топливе, их установка более простая и занимает немного времени.

В магазине можно приобрести готовые камины следующих видов:

• Газовые устройства. Установить их очень просто, но для подключения необходимо пригласить специалиста газовой службы со специальным допуском. Кроме того потребуется письменное разрешение на установку такого камина.
• Электрокамин можно устанавливать не только в частном доме, но и в городской квартире. Можно подобрать модель стационарного типа или мобильное устройство. Большинство стационарных электрических каминов выполнены в виде топки с красиво оформленным порталом. Камины подобного типа работают от сети электропитания и не нуждаются в дымоходе. Современные камины оснащены электронными панелями, поэтому для их нагрева, переключения или выключения достаточно нажать соответствующую кнопку на пульте.
• Набирают популярность экокамины, для работы которых используется этиловый спирт. Однако для обогрева помещения такие камины не подходят, их приобретают в качестве декоративного элемента интерьера. Они предназначены для создания уюта и особой атмосферы, способной «согреть душу».
• Декоративный домашний камин своими руками можно изготовить из гипсокартонных листов и металлического профиля. Огня и тепла в таком камине не будет, но украшение или полку для разных аксессуаров в этом случае можно получить.

Установить или построить камин в доме можно своими руками, главное – правильно выбрать модель, узнать, как делаются камины, а также позаботиться о пожарной и экологической безопасности.

Виды

Многие из тех людей, кто подумывает о покупке камина, начинает задавать себе вопрос о том, действительно ли так необходимо возводить для него отдельный фундамент. Но ведь каминов существует немало моделей, одни из них лёгкие, а другие тяжеловесные.

Если камин весит от 350 до 500 кг, то для него фундамент не понадобится, его даже на верхних этажах зданий разрешают устанавливать. И это понятно, ведь их вес не будет добавлять перекрытиям существенной нагрузки.

Но для камина весом в одну тонну всё по-другому. Фундамент нужен, причём очень основательный, иначе устройство со временем просто начнёт проседать в грунт. Основание такого камина нужно отделить от фундамента здания утрамбованным песком полуметровой высоты, а сам фундамент выровнять поверху и проверить горизонт уровнем.

Уровень пола должен в итоге оказаться выше фундамента под камин сантиметров на восемь. На фундамент кладут 2 слоя рубероида, покрытого битумом. Так каминной кладке будет не страшна влага, идущая из почвы.

Для достаточно лёгкого камина, как и для любой другой лёгкой конструкции, может быть возведен облегчённый фундамент.

Облегчённый

Варианты могут быть разные, всё зависит от того, на каком грунте будет возводиться данное строение. Для непучинистого грунта достаточно будет простого фундамента без армирования. Облегчённым называют фундамент, в основании которого находится песчаная подушка. Чтобы заложить и возвести такой фундамент, потребуется яма не менее полуметра в глубину. В неё закладывается песок толщиной 15 см, а поверх него заливается вода, затем снова песок и всё повторять, пока до поверхности будет 30 см.

Уплотнённый таким образом песок покрывается верхней частью фундамента: щебнем, камнем, кирпичом или гравием. Некоторые профессионалы используют для этих целей другие материалы типа керамики, бетонных изделий или обломков шифера.

Камин на улице

Это устройство во многом отличается от комнатного камина. Не требуется таких строгих мер техники безопасности, не нужны ни заслонка, ни отверстие под дымоход. У такого камина прекрасно может провести время на свежем воздухе вся семья.

Но без фундамента уличному камину не обойтись. Лучше всего поставить его на фундаментные блоки, которые в данном случае окажутся самой удобной основой для уличного очага. Это и материал удобный, и основа сразу получается ровной и никаких мучений с её дополнительным выравниванием.

Свайный

На свайном фундаменте устанавливается камин на пучинистом грунте. По конструкции он состоит из четырёх свай, соединённых железобетонной стяжкой. Сами сваи – либо также железобетонные, либо представляют собой цементные армированные трубы, в которые залили бетон. На такую опору можно давить с силой в 6 тонн, в которые входит вес фундамента (1,5 тонны), сам камин и дымоход (4,5 тонны).

Если свайный фундамент построен по правилам, он вполне выдержит камин из кирпича.

Наиболее распространёнными считаются два вида фундамента под камин:

Сплошное основание представляет собой фундамент, сделанный из битого кирпича, мелких камней и гравия. Второй тип опор устанавливаются так, чтобы между ними было расстояние меньшее, чем два кирпича. Фундамент, возведённый таким способом, отлично подойдёт для классического камина в загородном доме из дерева.
Столбчатым основанием называют фундамент для классических и современных каминов. Располагают их, как правило, у стены, но можно его смонтировать и в одном из углов комнаты.

Для возведения основания камина, так же, как и для дымовой трубы, традиционно используют бетон, красный кирпич или бутовый камень. На фундамент в дальнейшем будет оказываться давление всей массы камина, поэтому его необходимо сделать максимально прочным.

Следует всегда помнить о том, что у фундамента для стен и у фундамента для камина будут совершенно разные нагрузки, и усадка от эксплуатации у них также будет совершенно разная.

Этот факт должен предостеречь любого, кто попытается сделать всё одним махом – этого делать ни в коем случае нельзя. Любой другой фундамент должен находиться от фундамента под камин через зазор с песком, а ширина этого зазора должна быть минимум 5 сантиметров.

Нормы эксплуатации камина

Для того чтобы система камина прослужила максимально долго, важно не только изучить фото- и видеоматериалы по монтажу, но и придерживаться ряда требований, а именно:

• замена древесины как основного топлива на иное в процессе работы камина крайне не рекомендуется, так как такое стремление увеличить скорость горения может негативно сказаться на его функционировании;
• использовать воду в качестве гасителя огня категорически запрещено;
• проводить чистку камина и иное обслуживание необходимо с периодичностью не реже, чем один раз в два месяца.

Как сделать камин в деревянном доме – пошаговое руководство

Технология строительства фундамента под камин

Перед тем как строить фундамент для камина своими руками, нужно вырыть яму, размеры которой должны превышать габариты самого основания на 10-15 см. Для 1-этажного дома глубина ямы будет составлять примерно 60 см, а для 2-этажного – 70-100 см.

В непучинистых почвах на дне котлована размещаем выравнивающую песочную подушку. На пучинистых почвах делаем песчано-гравийную подушку (40% песка, 60% гравия). Ориентировочная высота подушки будет составлять 10-65 см, в зависимости от нагрузок здания и степени пучинистости почв. Подушку размещаем послойно с непрерывным увлажнением. В обязательном порядке проводим утрамбовку автоматическим или ручным способом, проверяя горизонтальность уровнем.

Все лужи, образовавшиеся после осадков на дне котлована, вычерпываем. Если почва приобрела текучепластичную консистенцию, срезаем ее до уровня исходного состояния.

Как построить каминный фундамент из обычного бетона

Бетон изготавливаем из смеси песка, гравия и портландцемента (на 1 часть цемента потребуется 4 части смеси песка и гравия). Полученную смесь заливаем в 2 захода. После первой заливки укладываем арматурную сетку с ячейками размером 10-15 см, покрываем ее слоем бетона и хорошо утрамбовываем. После этого заливаем остальную часть. Верх выравниваем и уплотняем. Полное схватывание бетона можно наблюдать лишь через 2 дня.

Важно! В летний период бетон после заливки нужно защищать от солнечных лучей, накрывая рубероидом. Летом разопалубку проводим через 5 суток, зимой – через 10 суток

Если поверхность будет иметь дефекты в виде пор или раковин, то делаем дополнительную гидроизоляцию. Если в грунте нет подземных вод, то достаточно оштукатурить поверхность раствором цемента марки «Гидро-SI» или НЦ и мелкого песка (1:1). Далее засыпаем яму непучинистым грунтом

Летом разопалубку проводим через 5 суток, зимой – через 10 суток. Если поверхность будет иметь дефекты в виде пор или раковин, то делаем дополнительную гидроизоляцию. Если в грунте нет подземных вод, то достаточно оштукатурить поверхность раствором цемента марки «Гидро-SI» или НЦ и мелкого песка (1:1). Далее засыпаем яму непучинистым грунтом.

Важно! Для повышения прочности бетона рекомендуется часто поливать его водой, особенно после разопалубки

Как построить фундамент под камин из бутобетона

Для постройки фундамента из бутобетона потребуется поэтапное выполнение работ:

1. В первую очередь делаем опалубку, внутренние стенки которой обшиваем пергамином либо обмазываем битумом, чтобы из бетона в песок не впитывалось цементное «молочко».
2. Первый слой выкладываем крупными камнями (диаметром до 150 мм). Между ними будет оставаться пространство, которое заполняем щебнем.
3. Образовавшуюся структуру заливаем большим количеством цементно-песчаного раствора, изготовленного в пропорции 1:3.
4. Финишное выравнивание полученного слоя осуществляем с помощью сметанообразного раствора, состоящего из цемента и песка (2:1).

Всю эту работу нужно выполнить за один раз, не прерываясь. Второй и последующие слои рекомендуется укладывать через день.

Как правильно заложить кирпичный фундамент

Если стены котлована хорошо сохраняют вертикальность и туда не стекают грунтовые воды, то для строительства можно использовать водостойкий кирпич-железняк. Кладку выполняем с использованием цементно-песчаного раствора, который смешиваем в пропорции 1:3.

Важно знать, что зимой не исключено промерзание грунта, и это может привести к деформации кирпичной конструкции, поэтому начало кладки желательно располагать на 20 см ниже уровня промерзания. Этот фактор можно не учитывать при условии постоянного обогрева жилища, так как вероятность промерзания грунта в этом случае сводится к минимуму

Независимо от типа каминного основания, его поверхность должна быть выровнена и проверена на горизонтальность. Верхний ее уровень должен быть ниже пола на 6-7 см. А для изоляции от влаги по верху основания рекомендуется разместить 2 слоя рубероида.

Итак, если вы утвердительно ответили на вопрос, нужен ли фундамент под камин в вашем доме, то можно приступать к его возведению. Своими силами делать это хоть и хлопотно, но вполне реально. Если возникнут какие-то вопросы либо трудности, то всегда можно обратиться к профессиональным мастерам. Помните, что некачественное основание под камин может привести к появлению трещин, из-за чего повысится угроза возникновения пожара, и эксплуатация отопительного устройства станет невозможной.

Технология строительства фундамента под камин

Для того, чтобы в доме устроить фундамент под камин, необходимо четко определить габаритыпредполагаемой конструкции, уточнить все особенности строительных работ, которые вполне можно выполнить своими руками.

В принципе, лучше всего фундамент под камин строить одновременно с самим домом. Тогда вам будет легче определиться с местом закладки и удобней работать. Если предстоит строительство в уже жилом помещении, придется снимать напольное покрытие и, что вполне возможно, частично демонтировать стены. При этом следует помнить, что несущие стены трогать запрещается.

Не следует фундаменты для всего дома и камина объединять в общую конструкцию, так как нагрузочные воздействия на оба основания будут значительно отличаться. Рекомендуется также предусматривать зазор между фундаментами не менее пяти сантиметров, который в дальнейшем следует засыпать песком.

Необходимые расчеты

В своих предварительных расчетах необходимо учесть ряд особенностей:

• поверхность излучения камина должна быть расположена напротив окон;
• все предметы в комнате должны находиться на удалении от одного метра;
• минимальная площадь помещения – 11 квадратных метров.

Минимальная площадь помещения где будет камин должна быть 11 квадратных метров Считается, что все среднего камина составляет 1 тонну. Чтобы в нем не появились трещины, необходимо устроить прочное основание.

Как правило, размеры фундамента должны быть больше самого камина на десять – пятнадцать сантиметров, если рассматривать поперечный разрез. Трубу проектируют максимально по центру, потому что именно она дает большую нагрузку. Это позволит придать процессу усадки равномерность и сделать нагрузку симметричной.

На размеры фундамента под камин окажут влияние следующие факторы:

• вид почвенного состава и уровень его прочности;
• глубина промерзания;
• грунтовые воды.

В любом случае, глубина устраивается не менее шестидесяти сантиметров.

Бутобетонное основание

В этом случае работы выполняются в несколько этапов. Сначала выставляется опалубочная конструкция, обшитая изнутри пергамином либо обмазанная битумным составом, чтобы сократить впитывание цементного молочка. Укладывается слой крупных камней, оставшееся между ними пространство заполняется щебенкой. Данную структуру обильно заливают раствором из цемента и песка, приготовленного в соотношении 1 к 3.

Глубина фундамента под камин должна быть не менее 60 см

Окончательное выравнивание поверхности выполняется смесью, консистенция которой напоминает сметану. В этом случае цементный материал и песок замешиваются в пропорции 2 к 1.

Есть в данной работе одна особенность – все выполняется за один раз, без перерывов. Укладка очередного слоя выполняется через сутки.

Фундамент из железобетонной плиты

Рассмотрим, как правильно выкладываютоснование из железобетона. Для этого потребуются песок, гравий, портландцемент. На долю цемента засыпается четыре части песко-гравийной смеси, заливка выполняется в два этапа. После первого слоя устраивается арматурный каркас из сетки, выполняется бетонирование, поверхность уплотняется и выравнивается. Окончательно бетон схватится после двух дней.

В летнее время опалубка снимается через пять дней, зимой этот срок увеличивается в два раза.

Кирпичный фундамент

В случае, когда котлованные стенки способны сохранять вертикальность, и внизу не скапливаются грунтовые воды, фундаментную основу можно выложить из влагостойкого кирпича-железняка.

Укладка рядов ведется на песчано-цементный раствор, пропорции которого взяты из расчета 3 к 1

Важной особенностью считается факт вероятности промерзания грунта, что может стать причиной деформирования кирпичной кладки, по этой причине начальный ряд рекомендуется укладывать сантиметров на двадцать ниже точки промерзания. Данный факт разрешается не учитывать, если помещение обогревается зимой круглосуточно, потому что в этом случае промерзание маловероятно

Какой бы тип основания вами не был выбран, поверхность его проверяется на ровность по горизонтали.

Верх фундамента должен возвышаться над уровнем напольного покрытия сантиметров на семь, для устройства изоляции по его поверхности укладывается два слоя рубероида.

Наверное, больше нет сомнений в том, нужен ли фундамент под камин, и как правильно его сделать. Остается только подобрать наиболее удобный вариант и приступать к работам. Мероприятие хлопотное, но своими силами вполне выполнимое. В крайнем случае. Всегда можно воспользоваться услугами профессиональных мастеров.

Качественная облицовка каминной топки

Отделка топок или портала требуется для украшения камина и для того, чтобы снизить вероятность обжигания при соприкосновении с ним. Стоит отметить, что сделать покрытие чугунной топки не так просто, и сначала нужно определиться с тем, какая будет камера сгорания.

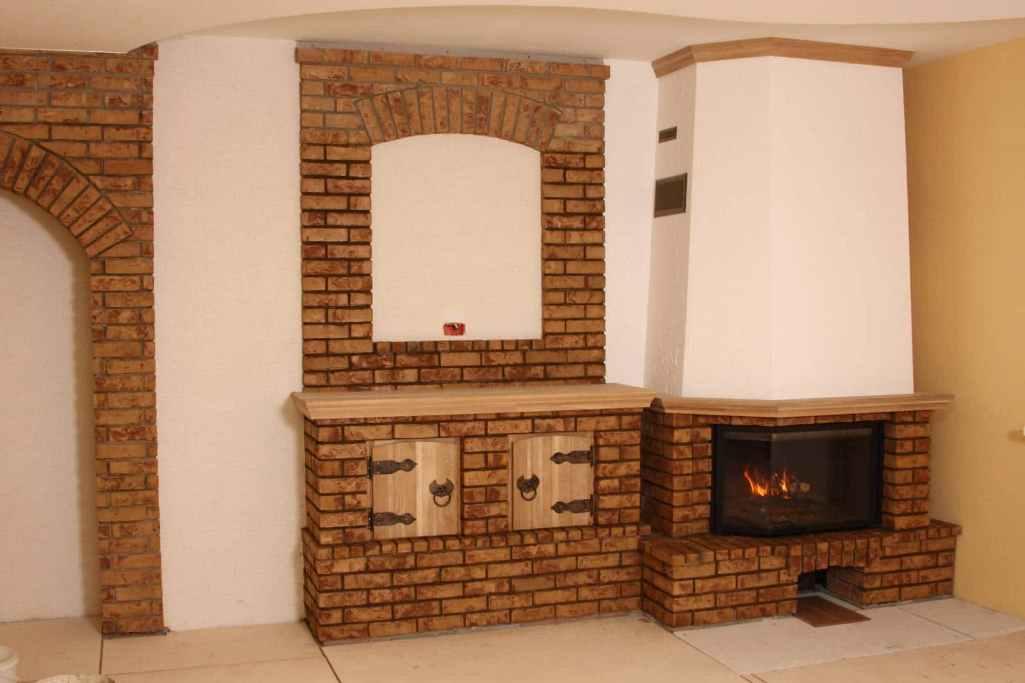

Отлично в интерьере будет смотреться каминная топка, которая отделана кирпичом

Есть определенная классификация по:

• Материалу, из которого она изготовлена;
• Стилю отделки;
• Форме, то есть квадратная, треугольная, горизонтальная, прямоугольная или арочная;
• Ширине конструкции;
• Отделке.

Топка, обложенная кирпичом или блоками газобетона, может облицовываться природным камнем, кирпичом, изразцами, искусственным камнем, гипсокартонными листами, которые можно покрывать декоративной штукатуркой. Если брать в сравнение конструкцию из шамотного кирпича и стального полотна, то чугун обладает большой теплоотдачей. Работа топок осуществляется интенсивно и экономично.

Обслуживание и эксплуатация намного удобнее, а собрать камин с такой топкой можно намного проще, чем провести монтаж самого обычного камина. Камины с чугунными топками намного удобнее, так как при необходимости, их можно перенести на любое другое место или вовсе перевезти, чего не скажешь о монолитных и недвижимых кирпичных конструкциях.

Чертежи и схемы

Постройка каминов своими руками потребует чертеж или схему выполнения работ. Схемы выполняют в четырех ракурсах:

• вид сбоку,
• сверху,
• прямо,
• в разрезе.

Имея чертеж, упрощается не только процесс изготовления дымохода своими руками, но и подсчет количества необходимых материалов проходит намного быстрее.

Пример чертежа камина

Подготавливая чертеж необходимо учесть такие детали:

• Расчет фундамента и возможность его совмещения с готовой конструкцией дома.
• Схему проемов в перекрытиях и конструкцией крыши.
• Расчет материалов для строительства и отделки.
• Разработку внешнего вида камина.
• Расчет теплоотдачи.
• Удобство использования конструкции и экспликация.
• Пожароустойчивость.
• Безопасность использования.

Профессионалы всегда составляют чертеж с порядовкой, где указанно расположение каждого кирпича. При строительстве печного оборудования своими руками, чертеж или схемы необходимо выполнять под контролем опытного печника, это существенно упростит процесс и поможет избежать ошибок в конструкции.

Раствор для камина своими руками

Подбираем нужную глину. Берёмся за инструкцию как сделать камин. Чтобы подготовить раствор для кладки потребуются широко известные расходные материалы и компоненты. Обычный вариант — глина на водном растворе.

Если у Вас не получится такую найти в продаже или просто подготовить, то придётся добавлять в раствор дополнительные компоненты, что выльется в дополнительные финансовые затраты.

Подготавливаем глину для работы. Глину необходимого количества и нормальной консистенции замачивают в воде на 2-3 дня.

Раствор для кладки. Замешивают будущий раствор обычной лопатой, можно и ногами, предварительно обувшись в резиновые сапожки

Обращайте внимание на состояние глиняного раствора, при появлении любого мусора и грязи — сразу удаляйте их

При отсутствии нормальной глины, можно в равной пропорции смешать жирную и тощую. Отдельно эти 2 вида глины для раствора не используются, даже с добавлением других компонентов.

Готовность глиняной смеси. Предварительно необходимо проверить полученную смесь на качественные свойства. Делаем 2 небольших шарика из раствора, один помещаем сохнуть в тёмное сухое место, второй сплющиваем до состояния лепешки.

Оставляем оба изделия сохнуть на 2-3 дня и проверяем материал. На нём должны отсутствовать какие-либо трещины и изъяны. Если получился жирный раствор, смешайте его с цементом. Если трещин нет, значит у Вас нормальный или тощий раствор.

Подготовка инструментов и материалов

Для самостоятельного изготовления камина требуется следующий набор инструментов:

• Мастерок;
• Молоток каменщика или резиновая киянка;
• Зубчатый и обычный шпатель;
• Ведра для замешивания раствора;
• Перфоратор;
• Шуруповерт;
• Строительный миксер или дрель с соответствующей насадкой;
• Строительный уровень;
• Водяной уровень;
• Отвес;
• Рулетка;
• Карандаша или маркер;
• Болгарка;
• Устройство для резки плитки.

Перечень необходимых материалов выглядит следующим образом:

• Красный печной кирпич марки М-200;
• Облицовочный кирпич;
• Стальные уголки сечением 50х50 мм;
• Стальные полосы размерами 50х5 мм;
• Саморезы с широкими шайбами;
• Пластиковые дюбели для саморезов;
• Жаростойкая кладочная смесь;
• Термостойкая мастика;
• Цемент марки М500 и песок;
• Теплоизоляционный фольгированный материал в виде плит;
• Миниритовая плита (требуется для обустройства камина в деревянном здании);
• Керамическая плитка или керамогранит;
• Профили UD и CD для гипсокартона;
• Листы гипсокартона;
• Набор декоративных решеток для вентиляционных окон;
• Жаростойкий герметик.

Варианты топлива

На рынке отопительного оборудования потребителям предлагают множество топок, функционирующих на альтернативном топливе – их можно устанавливать без дымоходной конструкции в помещениях любого назначения.

По типу используемого топлива камин в доме из бруса или бревен может быть:

• Твердотопливным, классическим. Топки таких агрегатов предназначаются для дров или угля. Их обустраивают стандартными дымоотводящими конструкциями. В данном случае монтаж камина в деревянном доме предусматривает обязательную закладку отдельного от здания фундамента, изоляцию поверхностей и перекрытий, прилегающих к агрегату.
• Электрическим. Подобные приборы с точки зрения пожаробезопасности являются самыми надежными. У них отсутствует открытый огонь, а воздух прогревается за счет потребления электрической энергии. Имитация горящего очага создается подсветкой декорации, расположенной внутри камина. Электрические приборы отличаются простотой установки, поскольку для этого не требуется создание фундамента, а также не предусматривается дымоход. Подобные агрегаты являются идеальным решением для расположения на верхних этажах зданий и в мансардах. Основное, что требуется для их установки – это исправная электропроводка и ее надежная изоляция, способная выдержать оказываемые нагрузки.

• Биокамином. Данное отопительное оборудование является относительно новым видом. Такой камин в бревенчатом доме работает за счет этанола. Внутри его топочной камеры располагается керамическая горелка и емкость, предназначенная для топлива. Преимущество прибора заключается в отсутствии сажи, золы и других вредных для здоровья веществ. Чтобы полностью обеспечить теплом помещение, такого очага будет недостаточно, поскольку его главная функция декоративная. Биокамины выпускают в настенном, напольном, подвесном и настольном вариантах. Особенность приборов заключается в выделении пара в процессе горения, который увлажняет воздух в помещении. Дымоход делать не обязательно.
• Газовым. В таком агрегате внутри камеры имеется горелка. Топливом служит природный или сжиженный газ. В данном случае установка в деревянном доме камина требует определенных мероприятий, как и в случае с классическими моделями оборудования. Необходимо создание дымохода.

Разновидности

Перечислить все типы существующих каминов довольно проблематично. Но если взять отдельный вариант, например, по виду топлива, то классификация станет вполне лаконичной. Относительно дровяного камина, разделение происходит по виду дымохода и по используемому материалу.

По конструктивным особенностям различают классические английские камины и камины скандинавского типа.

• Английские варианты нам более знакомы, так как имеют простое устройство. Дымоход конструируется прямо над топкой.
• В финском или эстонском исполнении дымоход расположен сбоку. Такое конструктивное решение позволяет использовать один дымоход для камина и для печи.

Традиционный вид домашнего камина

Дровяные камины можно разделить еще и по материалу, из которого они изготовлены. Кирпичные камины сохранили все традиции, пронеся их сквозь время. Это открытые очаги и массивные сооружения. Обогрев помещения происходит в большей степени за счет выделенного теплового излучения. Небольшая доля энергии приходится на нагретые кирпичи топки и дымохода. Не удивительно, что такие устройства обладают низким КПД. Повышать его, используя дрова, как вид топлива, нет смысла, зато можно увеличить функциональность.

Камин может совмещать в себе очаг и печь. Плюсом ко всему добавляется варочная панель, позволяющая готовить пищу. Такое исполнение наиболее эффективно использует использовать выделившуюся энергию. Дымоход в печи выполнен в виде каналов, которые напоминают лабиринт. Проходя по этим каналам, дым отдает тепло кирпичам и только потом улетает в трубу.

В чугунных дровяных каминах топка выполнена из металла, что уже само по себе повышает теплоотдачу. Кроме лучистой энергии комнату обогревают воздушные массы, циркулирующие между топкой и корпусом такого камина. Особенностью конструкции является то, что возможен вариант исполнения закрытого типа. Благодаря наличию дверцы из специального стекла, топка камина герметично закрывается, а доступ воздуха обеспечивается в строго определенном объеме. От нехватки кислорода снижается интенсивность горения, а суммарная доля полезной энергии при этом увеличивается.

Каминная система с чугунной топкой
