Домашняя коптильня для плиты

Возможные проблемы копчения и пути их решения

Возможность возникновения электрического пробоя. Все продукты должны быть развешены на определенном расстоянии друг от друга и от стенок конструкции. Пробой может возникнуть в том случае, если есть некачественная изоляция элементов.
Если коптильня не набирает необходимую температуру или же не вырабатывает дым, то причиной этого может быть неисправность нагревательных деталей. В таком случае стоит их заменить.
Неправильно подобранная щепа

Для того, чтобы копчености получились вкусными, важно правильно выбрать топливо. Нельзя использовать древесину со смолой, ведь с дымом будут выделяться вредные вещества.
Горечь

Горький привкус у копченостей появляется из-за топлива. В случае с холодным типом копчения, может выделяться слишком концентрированный дым или же опилки слишком влажные. В случае с горячим копчением, продукты стоит снимать сразу после того, как опилки полностью перегорят.
Перед приготовлением продукты подсушиваются для устранения лишней влаги. В противном случае может возникнуть пробой электрического поля.
После приготовления копчености некоторое время необходимо проветривать, чтобы устранить резкий запах.
Для установки нельзя использовать синтетику. Из-за высокой температуры она начнет выделять опасные для здоровья вещества.

Особенности и разновидности копчения

Коптильни для использования в городской квартире уже давно выпускает отечественная промышленность в нескольких вариациях — каждая отдельная модель имеет свои особенности, поэтому при покупке внимательно изучайте прилагаемую инструкцию. Все коптильни специалисты разделяют на две основные группы.

  1. Горячее копчение — изделия отличаются небольшими габаритами, заложенные внутрь продукты приготавливаются быстрее, так как на них оказывается воздействие не только дыма, но и температуры от 60 до 140 °С. Срок хранения такой продукции не превышает 5 суток, но из опыта они уничтожаются семейством в течение трех дней. Опытные специалисты не советуют брать для небольшой семьи объемную коптильню.
  2. Холодное копчение — здесь температура намного ниже, опытные коптильщики советуют не поднимать ее выше 40 °С, пусть времени понадобится намного больше (иногда до 3 суток), но и хранить деликатесы можно намного дольше, чем изготовленные по первому варианту. Размеры коптильни существенно больше, потому что продукты должны находиться гораздо дальше от тлеющих веток и щепы. Зато закладывать продуктов можно больше, на весь объем изделия.

Начинающим коптильщикам пригодятся некоторые советы и тонкости работы с коптильными изделиями. Мясо рыбы по своей структуре гораздо нежнее, поэтому перед копчением каждую тушку надо перевязать суровым шпагатом, чтобы она не распалась внутри коптильни. Опытные пользователи применяют специальную сеточку, которая идеально предохраняет деликатес от распадения на отдельные части.

Способы копчения

Коптить продукты можно двумя методами:

  • холодным – обрабатываются охлажденным дымом (около 25 градусов) в течение нескольких дней;
  • горячим – копчение производится дымом 45-120 градусов и занимает несколько часов.

Первый способ позволяет получить продукцию, которая может храниться довольно долго. Однако длительность самого технологического процесса делает его менее востребованным, чем второй.

По технологии горячее копчение аналогично запеканию и жарке мяса или рыбы. Его вполне можно осуществить в домашних условиях. Далее мы рассмотрим варианты, доступные каждому потребителю.

Виды самодельных генераторов

Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.

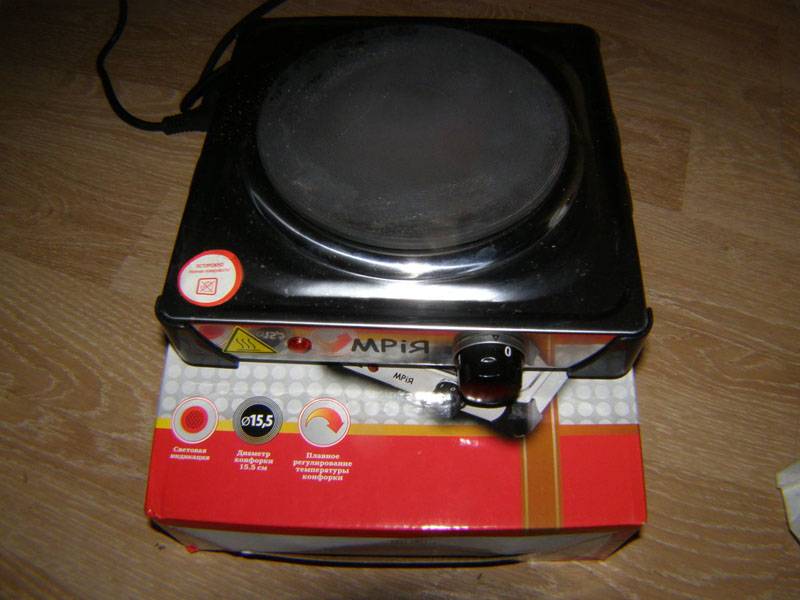

Дымогенератор из электроплитки

Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.

Практически на любой даче есть электроплитка, она и станет частью коптильни

Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.

Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы

Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.

Генератор для коптильни из огнетушителя

Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.

Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10−12 часов.

Как сделать дымогенератор из огнетушителя в видеосюжете:

Watch this video on YouTube

Как использовать аквариумный компрессор для дымогенератора

Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.

Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15−20 литров. Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.

Подобная система может работать хоть круглосуточно, помпа потребляет мало электроэнергии

Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха. Подробности работы в этом видео:

Печка-дымогенератор для коптильни

Для коптильни большого объёма потребуется полноценная печь. Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний − для дров и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками. От верхней части идёт труба − дымопровод, от нижней – обычная вытяжка, как для печи.

Для понижения температуры дыма трубопровод охлаждают, закапывая в землю или делая водяную «рубашку». Чтобы дым поступал в коптильню, трубу располагают с наклоном в сторону печки

Коптильня из листового металла

Если у вас есть сварочный аппарат, то можно сделать более основательную коптильню.

Предлагаем ознакомиться Что можно сделать из арбузных корочек

Размеры короба400х300х300 мм
МатериалЛистовой металл толщиной 2 мм, пруток диаметром 3 мм
Сварочный аппарат″Ресанта″

Сварите короб. Изнутри, отступив от верхнего края 13 см, приварите к каждой стенке по крючку или уголку. Они нужны для установки решетки.

Снаружи торцевых стенок приварите петли с подвижными ручками, размер которых позволяет поднять их вверх, чтобы они не так сильно нагревались от костра.

Из прутка сварите решетку 385х290 мм. Сварите крышку 407х307 мм с бортиками высотой 10 мм. По торцам – неподвижные ручки.

Сварите поддон 380х260 мм с бортиками, по углам – ножки из металлической трубы высотой 50 мм.

Процесс изготовления

Прежде чем приступать к изготовлению коптильни в домашних условиях, необходимо сделать чертежи будущего строения. Только после этого можно с помощью разработанной схемы самому построить коптильню для холодного копчения. Для начала необходимо определиться с габаритами конструкции, а затем подобрать для нее место.

Выбрав коптильню из кирпича, необходимо сделать проект данной конструкции. Это поможет сэкономить время и выбрать правильное место для установки. Участок должен иметь протяжность в четыре метра, причем лучше, если место будет с уклоном, чтобы дымоход проходил под нужным углом. Сделав необходимые расчеты, можно рыть траншею.

Для начала необходимо заложить фундамент. Затем на том месте, где будет расположена коптильня, надо убрать грунт. Яма при этом должна быть глубиной до 60 сантиметров. Затем в ней устанавливают опалубку, которая должна быть выше краев на 25 сантиметров. Делается армирование, а в центре ямы ставится обычное ведро, чтобы после заливки бетона получилось углубление.

Для стен используется красный кирпич. Величина коптильни полностью зависит от пожелания хозяина. В середине можно сделать небольшое окошко с выходом на северную сторону, чтобы прямые солнечные лучи не навредили продуктам.

Крыша кирпичной коптильни легка и удобна в обустройстве. Чтобы ее сделать, необходимо соорудить стропильную систему. На них укладываются или плиты ОСБ, или влагостойкая фанера. И только тогда на ровную основу укладывается черепица.

Для сооружения топки можно использовать огнеупорный кирпич или уже готовую печь из металла. Понадобится огнеупорная труба для отвода дыма из топки к камере копчения. Ее диаметр должен быть очень большим, чтобы дым медленно шел и, остывая, оставлял на ее стенках частички копоти. Над отверстием, где выходит дым, ставятся решетки и подвешиваются продукты, которые необходимо закоптить.

Чтобы соорудить деревянную коптильню, прежде всего нужно выкопать траншею на два штыка в глубину. В ней должны разместиться труба, камера для топки и сама коптильня. Дым, попадая в яму, задерживается там и очищается, а затем поднимается в коптильню.

Дверку на топку нужно изготовить чугунную и надежно закрывающуюся. Ее основание делают из кирпича, а стены выводят немного вверх над землей. Затем на него ставится деревянная конструкция. Траншею, где находится дымоходная труба, засыпают землей, а затем хорошо трамбуют. Это необходимо для того, чтобы труба и дым охладились.

Из брусков из дерева делают основание для камеры. Затем к нему прибиваются ровные доски, которые должны прилегать очень плотно друг к другу. Это делается для того, чтобы дым не выходил через щели. Затем в крыше делается отверстие, в которое выводится труба.

Любая коптильня, даже изготовленная на скорую руку, должна состоять из дымогенератора, канала для дыма и емкости, используемой для продуктов копчения. Если находясь в походе или на турбазе захотелось копченостей, можно сделать коптильню с помощью прутьев и полиэтиленовой пленки.

Конструкция эта совсем не сложная, однако ее нужно правильно сделать. Каркас строится из жердей, сверху набрасывается пленка, а продукты для копчения можно разместить на шампурах. Угли от перегоревшего костра послужат прекрасным источником тепла. Для дыма подойдут свежие ветки с листвой. Соорудить очаг можно, вырыв яму в земле или взяв для этого обычное ведро. Преимущество такой коптильни – это быстрота сооружения и отсутствие покупного материала. Недостаток состоит в том, что необходимо постоянно контролировать очаг.

Такой вариант коптильни прекрасно подходит для тех, кто выезжает на дачу на время и не хочет выстраивать полноценную коптильню у себя на участке.

Также можно обратить внимание на такое сооружение, как коптильня из бочки. Для ее основы прекрасно подойдет дерево или другой материал. Нельзя использовать лишь пластмассу

У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться

Нельзя использовать лишь пластмассу. У бочки снимают дно для свободного прохождения дыма. В нижней ее части нужно сделать отсек, куда будут укладываться дрова. Здесь понадобятся петли, на которые будет надета дверка. Так отсек сможет закрываться.

В дне такой бочки делается несколько отверстий, которые послужат поддувалом, а также местом для удаления из топки золы. На высоте одной трети бочки нужно приварить железный лист, который послужит дном для коптильной камеры. Чтобы оно прослужило подольше, толщина листа должна быть около 4 миллиметров.

Техника безопасности

Для использования коптильни на кухне важно обезопасить себя и своих близких. Для этого у устройства должен быть отвод лишнего воздуха (клапан), но помимо этого обязателен вывод воздуха в вытяжку или окно

Обычно используется длинный шланг, который присоединяют к клапану. А само помещение должно быть хорошо проветриваемым.

Для увеличения производительности используют принудительную закачку дыма. Для этого нужен компрессор или вентилятор, который будет искусственно увеличивать количество дыма поступающего внутрь коптильни. Это увеличит прогреваемость продуктов и аромат дыма.

Рейтинг лучших коптилен для дома

УЗБИ Дым Дымыч 02Б ★5,0

Одна из наиболее удачных моделей коптилен Челябинского завода. В комплектацию входят бункер для копчения весом немного более 5 кг, дымогенератор весом около 1,2 кг, шланг для перегонки дыма и мощный компрессор. С его помощью удается получить хорошую тягу дыма, несмотря на отсутствие вентилятора в устройстве.

В этой коптильне продукты можно подвергать обработке при температуре от 19ºС до 40ºС. Корпус аппарата изготовлен полностью из нержавеющей стали, отличается долговечностью и устойчивостью к высоким температурам.

Технические характеристики

  • Тип копчения — холодное.
  • Материал корпуса — нержавеющая сталь.
  • Мощность компрессора — 2,9 Вт.
  • Объем камеры для копчения — 50 литров.
  • Длина шланга — 0,74 м.
  • Габариты — 52х34,5х35 см.
  • Вес — 6,75 кг.

Плюсы

  • Производительный компрессор.
  • Хорошее охлаждение дыма перед подачей в бункер.
  • Мощность компрессора можно регулировать на свое усмотрение.
  • Умеренные размеры и вес.
  • При обработке на 19-40ºС уничтожаются вредные бактерии и микроорганизмы.

Минусы

  • Нет подставки.
  • Тонкие стенки.

Что нам может предложить Яндекс Маркет:

Элвин ЭКУ ★4,7

Универсальная коптильня для бытового использования. Может работать как от сети, так и на угольном или дровяном топливе, благодаря чему ее удобно брать с собой на дачу или на природу. Блок электронагрева легко отсоединяется.

При сравнительно небольшом размере коптильня отличается большим полезным объемом. В ней можно без проблем приготовить крупный кусок мяса или рыбу. В комплект входят решетка и крышка.

Технические характеристики

  • Тип копчения — горячее.
  • Материал корпуса — сталь.
  • Мощность — 0,75 кВт.
  • Полезный объем камеры — 20 литров.
  • Толщина стенок топки — 0,8 мм.
  • Гидрозатвор — нет.
  • Поддон для сбора жира — да.
  • Высота — 50 см.
  • Диаметр — 40 см.
  • Вес — 12 кг.

Плюсы

  • Можно использовать на открытом огне.
  • Регулируемая мощность от 0,3 до 0,75 кВт.
  • Простой, привлекательный внешний вид.
  • Обеспечивает равномерное копчение.
  • Компактная, можно использовать даже на тесной кухне.
  • Простая в использовании.

Минусы

  • Можно эксплуатировать только при температуре в помещении или на открытом воздухе не выше +35ºС и не ниже -1ºС.
  • Дно тонкое, со временем деформируется от высокой температуры.
  • Быстро слезает покрытие из порошковой краски.

Что нам может предложить Яндекс Маркет:

Завод Сельмаш Дымок 20 л ★4,6

Одно из преимуществ этой коптильни — возможность использовать ее на плитах любого типа. В том числе на стеклокерамических или индукционных. В качестве основного материала использована прочная нержавеющая сталь марки AISI 304.

В поддоне для еды 50 отверстий, что позволяет максимально быстро и равномерно прокоптить продукты. По оценкам владельцев эту модель можно смело назвать примером оптимального соотношения цены и качества.

Технические характеристики

  • Тип копчения — горячее.
  • Материал корпуса — нержавеющая сталь.
  • Объем топки — 20 литров.
  • Толщина стенок топки — 1 мм.
  • Толщина дна — 2 мм.
  • Гидрозатвор — да.
  • Поддон для сбора жира — да.
  • Высота 47 см.
  • Диаметр — 25 см.

Плюсы

  • Можно использовать на открытом огне или любой плите.
  • Удобная конструкция, легко загружать и извлекать продукты.
  • Гидрозамок для защиты от дыма в квартире.
  • Толстое прочное дно, способное выдержать высокие температуры.
  • Компактная конструкция.
  • Есть термометр.

Минусы

Плоская крышка, конденсат может капать на продукты.

Что нам может предложить Яндекс Маркет:

Как построить компактную коптильню

Для сборки домашней коптильни, которую можно разместить на стандартной газовой плите, необходимы:

  • нержавеющий стальной лист толщиной 1,8-2 мм в количестве приблизительно 1,5 м2;
  • нержавеющая проволока 0,3-0,5 мм — около 10 м;
  • труба нержавеющая 0,25 мм-40 см;
  • П образный профиль из нержавеющей стали 3х3 см — 2 м;
  • нержавеющий лист толщиной 1-1,5 мм — 0,2 м2;
  • сварочный аппарат (инвертор);
  • болгарка;
  • дрель;
  • рулетка.

Количество материала рассчитано для конструкции 600х300х300 мм и его нужно подкорректировать, в зависимости от размеров коптильни, которую вы строите.

Корпус домашней коптильни

Корпус представляет собой обычный прямоугольный ящик из листовой стали с приваренными сбоку ручками. Наиболее трудоемкой частью корпуса коптильни является гидрозатвор — горизонтальная канавка по всему периметру верхней кромки ящика. Она выполняется из П образного профиля открытой частью вверх. Канавка не должна иметь перегородок и представлять собой прямоугольную замкнутую конструкцию.


Желоб с водой предотвращает распространение запаха

Приваривать ее снаружи корпуса или изнутри — решать вам. Но наружное расположение гидрозатвора более оправдано — меньше воды испаряется при нагревании внутреннего объема в режиме горячего копчения и реже требуется ее доливать. Хотя горячее копчение в домашних условиях длится на газовой плите не дольше 40-50 минут, вода может испариться и дым проникнет в комнату. Это не опасно, но закоптить кроме мяса еще и кухню нежелательно.

Крышка с дымоходом и термометром

Для мобильной домашней коптильни крышку тоже следует делать очень аккуратно. Она не только закрывает коптильню, но и является функциональной частью гидрозатвора. Размера крышки должны соответствовать центральной линии канавки. Перпендикулярно к плоскости крышки по всему ее периметру приваривается металлическая полоска шириной 2-3 см. Она направлена вниз и при закрывании заходит внутрь канавки гидрозатвора. Не обязательно, чтобы она касалась ее дна — результативность работы гидрозатвора от этого зависит мало.

В крышке просверливается отверстие и в него вваривается трубка таким образом, чтобы нижняя часть выступала за плоскость крышки не более, чем на 1 см, а верхняя поднималась над ней на 5-10 см. Верхний срез желательно закруглить на точильном станке, чтобы легче было надеть пластиковый или резиновый шланг для отвода дыма из кухни.

Неплохо предусмотреть в крышке и отверстие под штыревой термометр, с помощью которого можно измерять температуру горячего или холодного копчения в объеме коптильни на расстоянии несколько сантиметров от крышки. Разные режимы копчения происходят при различной температуре, контролировать которую без термометра затруднительно даже на газовой плите.

Поддон и решетки

Нижняя часть коптильни оборудуется поддоном для сбора стекающего жира при горячем копчении. Для холодного копчения поддон не обязателен. Он представляет собой обычный противень, размером несколько меньше внутренней части корпуса

Важно, чтобы его можно было легко вынуть после копчения, не наклоняя. Иногда горячего жира образуется столько, что он может пролиться на днище

Это потребует несколько лишних минут для очистки домашней коптильни.

Рекомендуем: Коптильня из куска трубы — советы по изготовлению

К нижней части съемного днища привариваются ножки высотой 8-10 см, а к верхней — две ручки-скобы для удобного вынимания поддона.


Решетка для продуктов и поддон для жира

Как вариант можно использовать другой способ изготовления ножек и скоб — просверлить в поддоне четыре отверстия, из проволоки 0,3 см или нержавеющего электрода изогнуть П образную скобу и вставить ее в отверстия. Нижняя часть скобы, выступающая на 5-8 см выполняет роль опор, верхняя — ручек. Закрепить скобы можно как сваркой, так и гайками, нарезав предварительно на проволоке резьбу с помощью плашки.

Решетки для размещения на них заготовок для копчения свариваются из проволоки. Размеры ячейки — 8 х 4 см. Для их установки можно приварить к внутренней части корпуса полки из уголка или полосы. Расстояние между полками — 6-8 см, от съемного поддона — 5 см, от верхней кромки — 8 см. Вместо полок можно просто просверлить отверстия в боковых стенках и вставить в них два сквозных штыря, на которые и поместить решетки.

Часто используется вариант коптильни без решеток. Для подвешивания заготовок используются крючки, навешиваемые на сквозные штыри.

Любой вариант можно реализовать в условиях домашней мастерской.

Из чего можно построить коптильню

Для изготовления коптильни можно применить множество вещей, которые завалялись в гараже, на балконе и сарае. Это может быть и старая духовая печь, и холодильник и даже обычная бочка.

Конечно самым лучшим вариантом является стационарная универсальная коптильня, которую можно сложить из кирпича. В этом варианте можно заложить необходимые размеры и грамотно организовать поток дыма в камеру для копчения. Нагревание такой коптильни обеспечивается за счет печки-буржуйки, которая соединена с трубой. Такая коптильня может стать прекрасным и необычным дизайнерским решением для оформления придомового участка, веранды или гостевой беседки.

Для более простых или временных конструкций коптильни вполне подойдут металлический ящик или деревянная бочка, объемом до 100 литров.

Переносные коптильни можно соорудить из любых бытовых вещей: кастрюли, ведра, огнетушителя. Хорошими вариантами также могут стать старый холодильник или газовая печка.

Главное, подобрать такой предмет, в который можно вставить пару решеток для мяса и обеспечить место для опилок или дров под этими решетками.

При изготовлении коптильни из металлических предметов, важно использовать нержавеющие элементы, поскольку они не окисляются под действием высоких температур и влаги, не разрушаются от дыма и легки в уходе. «Нержавейка» при длительной эксплуатации становится ломкой, поэтому время от времени элементы из нее придется заменять

«Нержавейка» при длительной эксплуатации становится ломкой, поэтому время от времени элементы из нее придется заменять.

Виды коптилен

Домашняя коптильня для горячего копчения бывает разных видов, каждый из них отличается по конструкции. Мастера советуют выбирать те материалы, с которыми вам будет проще работать.

Есть три типа агрегатов:

  • шахтные (вертикальные);
  • туннельные (горизонтальные);
  • камерные.

Шахтные проще всего монтировать. Для них необязательно делать площадку. По своему виду конструкция похожа на шалаш, в верхней части которой вешают еду. В шахтной коптилке горячего копчения нельзя окуривать продукты.

В ней не регулируется дымообразование. Устанавливая туннельные конструкции, мастера проводят много работ, в том числе земельных. Найдите место для установки аппарата, которое напоминает склон необходимо.

Очаг, генерирующий дым, в горизонтальных моделях расположен в полузамкнутой камере. В этой конструкции можно закоптить мясо при любой погоде. Ее используют и при горячем, и при холодном копчении.

Коптильная камера достаточно примитивна, но она большая: высота – полтора метра, диаметр — метр. Во время установки найдите наклонную плоскость, угол которой равен 10-30°.
