Отопительный котел на отработке — что это?

Принцип работы

Котлы на отобранном масле характеризуются достаточно простым рабочим процессом. Функционирование отопительного прибора происходит таким образом:

  1. Отработанное масло с помощью насоса из топливной емкости подается в испарительный отсек. В этой камере за счет высокого температурного режима осуществляется подготовка к процессу горения.
  2. Нагреваясь до необходимой для испарения температуры, отработка в виде маслянистого пара поднимается в верхний отсек – в камеру сгорания. В этой части котла установлена труба с отверстиями для подачи воздуха, осуществляемого за счет вентилятора. Благодаря этому воздушные массы, проникая в камеру, соединяются с маслянистыми парами, способствуя полному сгоранию топлива.
  3. Выделяемое в процессе тепло подогревает теплообменник при этом все продукты сгорания выходят через дымоход.

Камера для подогрева топлива является обязательным устройством в котлах на отработке. В таком масле насчитывается немалое количество различных токсичных примесей, которые при нагревании распадаются на углеводы простого класса. После сгорания образуются безвредные вещества – азот, водяной пар и углекислый газ.

Изготовление котла своими руками

Под жидкое горючее можно переделать любую твердотопливную или газовую печь. Но для самостоятельного изготовления лучше выбрать чертеж котла на отработке с водяным контуром с пламенной чашей.

Самодельный котел имеет небольшие размеры, но при этом обеспечивает 15 кВт тепловой мощности. В час он расходует не более 1,5 л отработки в час. Воздух в камеру сгорания нагнетается с помощью небольшой турбины, поэтому нужно будет озаботиться подведением электричества к агрегату. Горючее поступает в зону сгорания порциями из отдельного бака, оснащенного вентилем. Последний может служить регулятором нагрева.

Для улучшения дожига в центральной трубе имеется большое количество отверстий и горизонтальных прорезей. Дым от сгорания топлива уходит через дымоход, закрепленный на выходе из камеры сгорания.

Необходимые инструменты и материалы

Нужно заранее приготовить емкость, из которой будет изготовлен корпус. Лучше всего для этого подходит газовый баллон. Нужно выбирать экземпляр объемом от 50 л.

Также понадобятся следующие материалы:

  1. Стальная труба Ø 100 мм с толщиной стенок не меньше 2 мм. Она нужна для дымохода.
  2. Металлический лист в половину сантиметра. С его помощью камера сгорания будет отделена от зоны испарения.
  3. Железная труба Ø 100 мм с толщиной стенок 6 мм. Она пойдет на изготовление горелки.
  4. Тормозной диск от машины. Его диаметр должен быть не меньше 20 см.
  5. Муфта для соединения труб.
  6. Шаровый кран на полдюйма
  7. Топливный шланг.
  8. Бак для хранения топлива.
  9. Заготовки для ножек.
  10. Патрубки.

После сборки устройства его нужно будет защитить от коррозии. Для этого дополнительно следует приобрести необходимую химию и эмаль.

Что касается инструментов, то в первую очередь понадобится аппарат для сварки. Лучше всего использовать инвертор, так как он позволяет делать качественные сварные швы. Также пригодятся: дрель, УШМ с набором дисков, сверла, плашки для резьбы, ключи, электрический наждак.

Работать с металлом придется много. Для ускорения работы нужно приготовить емкость с водой для быстрого охлаждения инструментов.

Порядок сборки

Прежде чем приступать к работе с баллоном, его нужно полностью освободить от остатков газа. Делается это простым сворачиванием вентиля и переворачиванием емкости для удаления конденсата. После промывки баллона можно приступать к сборке котла:

  1. В баллоне прорезаются 2 проема один над другим. Между ними оставляется перемычка шириной в 50 мм. Верхнее окно больше нижнего в 2 раза.
  2. К краям кусков, оставшихся после выпиливания проемов, привариваются петли и защелки. Это будут дверцы проемов.
  3. Из листа металла толщиной в 5 мм вырезается диск по диаметру баллона. В центре полученной детали делается отверстие под трубу Ø 100 мм. Диск подгоняется по месту в баллоне.
  4. Отрезается кусок трубы с толстыми стенками длиной в 200 мм. В нем насверливаются отверстия Ø12 мм с шагом не более 40 мм. Причем перфорация должна занимать лишь половину заготовки.
  5. По центру полученной горелки приваривается ранее заготовленный диск. Он должен размещаться над отверстиями.

Создайте котел своими руками

  1. Перегородка с горелкой вставляется в баллон и приваривается к перегородке между проемами.
  2. Чаша испарителя собирается из тормозного диска. Имеющиеся в нем отверстия заваривается с использованием металлического диска.
  3. Делается крышка для чаши с отверстием под горелку. К его краям приваривается муфта из стальной трубы.
  4. Из двух листов металла вокруг баллона наваривается корпус водяной рубашки. В верхней и нижней части кожуха вырезаются отверстия для последующего крепления патрубков подачи и отвода воды.
  5. Сверху почти готовый котел закрывается крышкой с врезанной трубой для дымохода.
  6. В боковую стенку баллона на уровне нижней камеры врезается трубка для горючего. Ее кончик должен располагаться точно над окном подачи топлива в чашу.
  7. Бачок с горючим прикрепляется через шаровой кран.

После завершения сборочных работ нужно проверить работоспособность агрегата. Делать это лучше до постановки в отопительную систему. Для проверки через шаровой кран в нижнюю топку заливается отработанное масло. Сверху добавляется немного керосина и поджигается. Если все нормально, то можно врезать котел в систему отопления.

Как сделать котел на отработанном масле своими руками

Существуют различные варианты конструкции котла на отработанном масле. Их даже продают в магазине.

Вариант №1

Для изготовления простого котла на отработанном масле своими руками понадобятся следующие детали и оборудование:

  • насос для подачи масла и циркуляционный насос;
  • специальная горелка и воздушный компрессор;
  • готовый котел, который имеет встроенный расширительный бачок;
  • отрезки труб, чтобы обустроить магистрали.
  1. Отработка в камеру принудительного испарения подается по маслостойкому шлангу при помощи масляного насоса непосредственно из топливного бака. Чтобы изготовить такую камеру испарения следует взять отрезок прочной и толстой трубы, которая будет в состоянии выдержать температуру, достигающую 400 градусов.
  2. В центре данной камеры следует разместить небольшую трубку, она применяется для подачи в нее воздуха, нагнетаемого вентилятором.
  3. Испарения, обогащённые притоком воздушных масс, сгорают в рабочей камере, нагревая, таким образом, теплоноситель, который циркулирует по трубным магистралям.

Составные части котла (все размеры указаны в сантиметрах)

Чтобы произвести качественный монтаж всех элементов системы будет необходим сварочный аппарат, а также навыки обращения с ним.

Такой котел позволит обеспечить мощность в 5-10 киловатт. Это достаточно, чтобы основательно прогреть помещение площадью до 40 кв. м.

Вариант №2: котел на основе буржуйки

Самый простой способ котла для обогрева – сделать котел из буржуйки. Он будет состоять из двух отделений, в первом будет располагаться залитое отработанное масло.

Сгорание топлива будет осуществляться поэтапно. Сначала топливо сгорает в первом отделении при умеренной температуре. Во втором будет горение продуктов, смешанных с воздухом, которые получились из-за сгорания отработанного масла. Температура во втором отделении будет около 800 градусов.

Общая схема устройства буржуйки на отработке

При изготовлении такого котла следует в обе камеры горения обеспечить дополнительную подачу воздуха. В нижнем баке для этого делают отверстие – оно будет служить для заливки топлива, а также для доступа воздуха. Для регулирования подачи воздуха отверстие оборудуют заслонкой. Верхнюю камеру воздух будет попадать через небольшие отверстия диаметром около 10 мм. Их следует просверлить в трубе, откуда из первой камеры будут подаваться продукты горения, она будет соединять оба отделения.

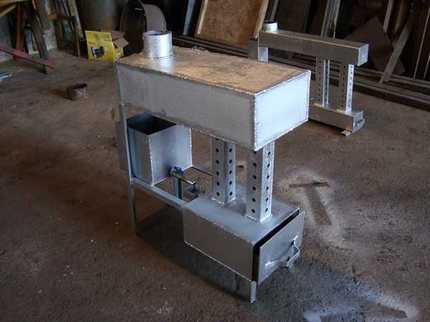

Фото: котел отработанном масле на основе буржуйки

Для изготовления котла понадобится:

  • Сварочный аппарат (минимум 200 ампер).
  • Перфоратор и болгарка. Болгарку следует брать с зачистными и отрезными кругами, а также диаметром круга минимум 125 мм. Для перфоратора диаметр сверла следует брать не меньше 13 мм.
  • Кувалда.
  • Переноска.
  • Молоток.
  • Заклепки.
  • Зубило.
  • Уголок для ножек.
  • Плоскогубцы.
  • Защитные очки для сварки.

Процесс изготовления котла

  1. Прежде всего, следует сварить бак, который послужит нижней емкостью, где будет находиться отработанное масло. Его следует сделать из листового железа.
  2. Затем в котле нужно прорезать отверстие, необходимое чтобы осуществлялась подача воздуха.
  3. Потом нужно установить задвижку, она будет регулировать подачу воздуха. Закрепить ее можно при помощи заклепок.
  4. Вместо трубы дымохода можно поставить трубу с отверстиями, предназначенную для воздушных потоков.
  5. Сделать камеру со съемной крышкой, предназначенную для второго отделения.
  6. Соединить к трубе с отверстиями приготовленную камеру, где будет происходить вторичное сгорание.
  7. Верхнюю камеру присоединить к нижней, зазоров быть не должно.
  8. Конструкцию для устойчивости следует скрепить уголком.
  9. Подсоединить трубу дымохода в вертикальном положении.
  10. Для разжигания котла следует залить отработанное масло, после чего поджечь с помощью обычной бумаги.

Это неплохие варианты для устройства отопления частного дома своими руками. которые многим доступны для реализации.

Самостоятельное изготовление оборудования

Подбор составляющих деталей

Собрать котел на отработке своими руками довольно просто. Для этого нужно подготовить набор необходимых деталей:

  • насос, подающий масло;
  • воздушный компрессор;
  • циркуляционный насос;
  • котел;
  • горелка;
  • трубы для обустройства магистралей;
  • расширительный бачок.

На схеме ниже представлены детали котла с размерами для самостоятельного изготовления. Подобрать для них материал и собрать элементы не сложно. Более трудоемким станет процесс изготовления специальной горелки. Остановимся на нем подробнее.

Ориентируясь на эти размеры, указанные в сантиметрах, можно собрать действующий котел, функционирующий на отработанном масле

Монтаж специальной горелки

Горелки для систем, работающих на отработке, могут быть разных форм. Главное, чтобы соблюдался основной принцип, по которому зона, где происходит сгорание, была расположена ниже зоны смешивания, и масло имело возможность спокойно стекать в нее стекать. Крышка устройства изготавливается по размеру гнезда у котла из листа железа толщиной 3 мм.

Схема устройства самодельной горелки, которая может быть использована в обустройстве котла, работающего на отработанном масле

Понадобится две пластины. Первая – такого размера, чтобы войти в специальное установочное гнездо, вторая – чтобы на него наложиться. В большем по размеру элементе сверлятся отверстия для крепления к корпусу котла. Между листами для теплоизоляции проложены пять слоев асбеста. Между собой пластины соединены болтами и гайками, накручивающимися с обеих сторон на трубу. При работе с асбестом, который является канцерогеном, нужно надевать перчатки и респиратор.

Корпус самодельной горелки изготовлен из полудюймовых углов, тройников и сгонов, переходника с 2 дюймов на ½ и штуцера подключения маслопровода. Обязательное условие: все элементы выполнены из стали, поскольку на участке горения очень высокая температура. Все резьбовые соединения обязательно промазываются высокотемпературным силикатным герметиком, использующимся для каминов и печей. Состав обжигается и очень хорошо держит. При необходимости разборки конструкции, на резьбовое соединение накладывается на 5-6 часов мокрая тряпка, после чего раскрутить его не составит труда.

Чтобы исключить избыточный нагрев полудюймовых трубок, расположенных внутри котла, нужно обмотать их двумя слоями асбеста. Для этого материал смачивается, укладывается на место и закрепляется проволокой. Внутри переходника на участке с резьбой так же укладывается асбест. Накладывается два слоя материала, которые приклеиваются силикатным герметиком. Это необходимо, поскольку именно здесь температура поднимается до максимальных значений и без дополнительной защиты металл очень быстро прогорит.

Для поджигания используется обычная свеча накаливания для дизельного двигателя. При включении горелки она начинает работу. Свеча разогревается до температуры порядка 100°С и зажигает масло. При необходимости замены элемента можно столкнуться с трудностью, связанной с тем, что закрепленную в полудюймовом сгоне с помощью герметика свечу после нескольких циклов работы извлечь почти невозможно. Еще один нюанс: подача воздуха в устройство должна осуществляться только сверху, так в компрессор не попадут брызги масла.

Где применять и как доработать?

Ввиду существенного списка недостатков, калориферы на масляных отходах редко используются в жилье. Применение их возможно только в хозпомещениях и в случае устройства безотказно действующей приточно-вытяжной вентиляции. Зато их широко применяют для прогрева технических и производственных площадей.

Автомобилисты именно их используют в качестве обогревателей для гаражей, и то в случае устройства хорошей вытяжки. Огородники устанавливают в теплицах, животноводы – в хозяйственных постройках. На автомобильных мойках, на СТО, на складах, где нет горючих материалов, им всегда найдется место.


Если эксплуатация котла на отработке для обогрева жилых помещений вызывает опасения, то в условиях гаража, СТО и автомоек эта модель востребована всегда

Часто базовые конструкции подвергаются разного рода доработкам. Например, для этих целей используют водяную рубашку или водогрейные змеевики. Подобное оборудование включают в состав водяного отопления. Печи такого вида должны работать с применением автоматики, в противном случае их функционирование придется неусыпно контролировать.

Галерея изображений

Фото из

Модель калорифера на отработанном масле

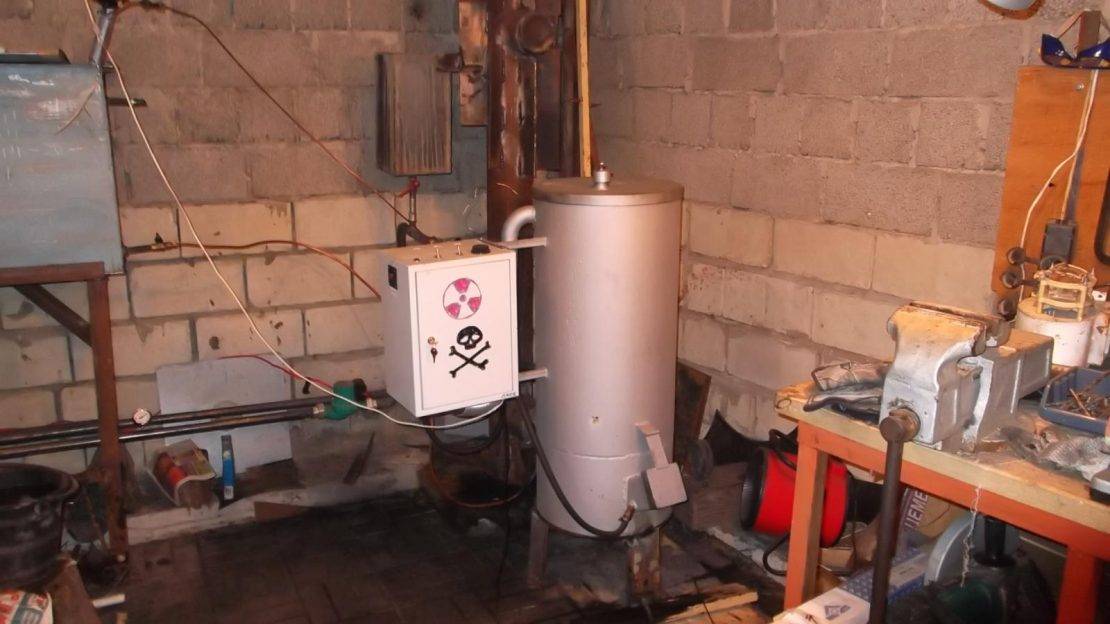

Установка автоматики для контроля процесса

Конструктивные особенности модели

Установка бака с водой для нагрева

Особенности котла на отработке

Эти устройства используют в качестве источника энергии отработанное моторное масло, испаряя его и сжигая смесь паров и воздуха.

Расчеты позволяют судить о выгоде такого топлива:

1. Расход масла для получения 1кВт тепловой энергии котлов производят по формуле:

Q = 860/n x 10000 = 0,102 кг/час,

где

  • n – КПД в 84%;
  • 1000 – теплотворная способность сырья.

2. Газ тратят в таких объемах:

Q = 860/n x 8000 = 0,113 куб.м/час.

3. Электрокотлы:

Q = 1/n = 1,09 кВт,

где n – КПД (92% для электронагревательных агрегатов).

Отработанное масло очень выгодно использовать.

Для бытового потребителя поставляют:

  1. Газ по 5,6 руб. Стоимость 1 кВт тепла составит: 0,113 куб.м/час х 5,6 = 0,63 руб.
  2. Масло при цене 10 руб. Тогда 0,102 кг/час х 10 = 1,02 руб.
  3. Электричество по 3,5 руб. Итого 1,09 х 3,5 = 3,8 руб.

Цифры по регионам разнятся, но степень выгоды ясна даже при предварительных расчетах.

Самодельный отопительный агрегат при грамотном изготовлении по эксплуатационным характеристикам не уступает промышленным образцам, а по дешевизне приобретения превосходит их.

Источником тепла служат отходы нефтепродуктов:

  • моторные масла ДВС (двигателей внутреннего сгорания);
  • смазка трущихся деталей механизмов;
  • теплоносители в компрессорах и холодильниках.

Самодельный агрегат не уступает промышленным.

Функции

Помимо основной задачи – отопления помещений – котлы на отработанном масле решают проблему загрязнения окружающей среды:

  1. На автопредприятиях скапливаются объемы использованных смазочных материалов, которые необходимо утилизировать с финансовыми потерями. Продажа ГСМ потребителям или перекупщикам улучшает экономические показатели.
  2. Отказ от электрического и газового отопления экономит энергоресурсы.
  3. Конечный выброс из котла – двуокись углерода – утилизируется флорой. Масло же разлагается годами, отравляя почву.

Самодельные агрегаты автономны, не требуют прокладки газопровода и линий электропередач.

Принцип действия

Выделение тепла в таких котлах происходит при окислении углеводородов, из которых состоят продукты переработки нефти. Полное сгорание отработки осуществляется тогда, когда конечные продукты химической реакции выделяются в виде углекислого газа. Оно происходит в температурном интервале 6000°С ± 200°C. Для этого масло предварительно разогревают и испаряют, а следом сжигают при избытке кислорода.

Принцип работы котла на отработке.

Процесс температурного разложения органики называется пиролизом и утилизирует использованные смазочные материалы, трансформируя их в газообразные отходы.

В результате получаются:

  • двуокись углерода;
  • азотистые соединения, необходимые для растительного мира;
  • тепло, которое используется хозяином установки по своему усмотрению.

Дополнительную пользу этот процесс приносит рассеиванием ядовитых добавок и присадок в составе масел. Они разлагаются при температурном воздействии и разбавляются атмосферой до безопасных концентраций.

Обогрев помещения осуществляется либо в результате прямого контакта с разогретыми деталями агрегата, либо при нагреве теплоносителя (воды), который циркулирует по системе трубопроводов и радиаторов отопления.

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и  сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

  • болгарка;
  • сварочный аппарат;
  • молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

  • огнеупорное асбестовое полотно;
  • герметик термостойкий;
  • стальной лист толщиной 4 миллиметра;
  • металлическая труба с сечением 20 и 50 сантиметров;
  • компрессор;
  • вентиляционную трубу;
  • сгоны;
  • болты;
  • стальные переходники;
  • углы полудюймовые;
  • тройники;
  • арматуру сечением 8 миллиметров;
  • насос;
  • бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

  1. Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
  2. Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
  3. В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
  4. Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
  5. Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
  6. Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
  7. В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
  8. В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
  9. Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

  1. В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
  2. Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
  3. Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки.  Соорудить ее можно самостоятельно:

  • уголки размером половину дюйма соединяются за счет сгонов и тройников;
  • на маслопровод закрепляется штуцер с помощью переходников;
  • все соединения предварительно обрабатываются герметиком;
  • из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
  • для установки горелки используются две разного размера пластины из стали;
  • внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
  • горелка вставляется в предназначенный для нее корпус;
  • после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
  • большая пластина монтируется в качестве крепежной накладки;
  • в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
  • две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Монтаж котла

Прежде всего, при монтаже котла необходимо соблюдать меры пожарной безопасности. Следует заранее позаботиться о его безопасной эксплуатации.

  • Для удаления продуктов горения необходим дымоход.
  • Потолок следует защитить от нагревания, поэтому для котла следует предусмотреть кожух.
  • Нужно подумать о специальной заслонке, которая будет перекрывать тягу. Заслонка будет защищать также от излишнего охлаждения во время простоя котла.
  • Самодельный котел предполагает сжигание кислорода, поэтому нужно обеспечить проветривание помещения.
  • Котел желательно установить на жаропрочной плитке или камне. Его нельзя обшивать панелями из дерева или пластиковой вагонкой, однако разрешается покрасить жаростойкой краской.
  • К котлу необходимо обеспечить свободный доступ, ведь нужно будет доливать постоянно отработку. Котел при работе нагревается, поэтому рядом с ним нельзя ставить воспламеняющиеся предметы. По этой же причине не нужно к нему прикасаться открытыми руками — возможно получить ожог.

Не стоит забывать, что небрежность или ошибка в монтаже могут вызвать серьезные последствия, так как такой котел относится к потенциально опасным. Поэтому работы следует выполнять очень аккуратно.

  • Перед тем, масло залить в котел, его рекомендуется отстоять и проследить, дабы в нем не осталось воды либо другого вещества. В противном случае котел при работе может погаснуть либо горение будет нестабильным.
  • Эксплуатация котла на отработанном масле требует наличия в помещении углекислотного огнетушителя. Позаботьтесь об этом. Попадание воды в топливо может привести к резкому выплескиванию и вспениванию, что может явиться причиной пожара.

Индукционный котел отопления — принцип работы, устройство, преимущества Отопление частного дома своими руками — советы по выбору типа системы и вида котла Газовый котел для частного дома — нюансы выбора Схема устройства бойлера косвенного нагрева и принцип изготовления своими руками

Правила эксплуатации нагревателей на отработке

Отопительные котлы на отработке нужно подготовить к безопасной работе.

Порядок действий следующий:

  • Емкость с отработкой открывают заранее. Котел отключают от электрической сети.
  • В отсек для масла заливают топливо слоем толщиной до 10 мм. Отработка должна быть чистой.
  • Затем в тот же отсек доливают 100 мл керосина.
  • Фитиль смачиваю в специальной смеси для розжига, опускают его на дно емкости.
  • Затем отработку поджигают. Работу выполняйте в специальных защитных перчатках.
  • Закройте крышку емкости. Агрегат начнет работать.

Следите, чтобы масло не попадало на другие поверхности и детали отопительного устройства. Во время работы котла все окна и двери в помещении должны быть закрыты, чтобы не было излишнего поступления кислорода.

Регулярное обслуживание котла заключается в следующем:

  1. Для очистки теплообменника нужно снять заднюю панель. Для начала удаляют сажу при помощи щетки, а потом протирают камеру влажной тряпкой.
  2. При длительной работе на отработке форсунки придется менять каждый сезон.
  3. С такой же частотой нужно очищать топливные фильтры.

Особенно важно использовать очищенное топливо, поэтому не жалейте средства на покупку различных фильтрующих приспособлений. При сжигании очищенного масла обеспечивается максимальная производительность котла

Технология испарения масла

В печах этого типа горит не масло, а его пары. То есть отработку до начала горения разогревают, она начинает испаряться, а уже пары зажигаются. Эта технология позволяет грязное, тяжелое, плохо горящее топливо разложить на более «легкие» составляющие, а потом уже жечь их. Именно она при правильно подобранных параметрах позволяет добиться практически бездымного и полного сгорания топлива, при котором нет практически никаких выбросов: сгорает все.

Котел на отработке своими руками: принцип котла на испарении масел

Самый простой и эффективный способ реализовать эту технологию — использовать раскаленную чашу, в которую капает отработка.

При соприкосновении с раскаленным металлом масло резко испаряется, пары перемешиваются с подающимся сюда воздухом, вспыхивают и сгорают. Количество выделяемого при этом тепла велико. Для достижения максимального КПД и полного сгорания требуется, чтобы горящая смесь долго находилась в камере сгорания. Потому в устье воздуховода нужно установить неподвижную крыльчатку, которая и будет создавать требуемое завихрение в камере сгорания.

Паровой котел своими руками на отработке может быть реализован в таком виде

Несмотря на высокий КПД и «всеядность» такой принцип работы редко реализуется в заводских котлах, производимых в США и Европе. Зато российские производители выпускают котлы на отработке, работающие именно на технологии испарения. Главный камень преткновения в реализации таких котлов – способ предварительного разогрева чаши. Те, кто делают эти котлы самостоятельно, поступают просто: закидывают в чашу пропитанный бензином фитиль, наливают немного солярки или того же бензина, поджигают, дожидаясь пока чаша разогреется до требуемых температур. После этого открывают подачу масла.

В Европе и США подобное решение неприемлемо: небезопасно. Зато наши производители также используют именно этот способ розжига своих печей.

Еще один вариант печи с плазменной чашей

В видео продемонстрирован один из вариантов обогрева гаража при помощи печи на отработке. Но в этом варианте реализована не капельная подача топлива: оно течет струйкой и сгорает далеко не полностью

Именно по этой причине автор проекта уделил такое внимание изоляции и уплотнению всех съемных частей: чтобы минимизировать попадание дыма в помещение и сделал высокий дымоход для лучшей тяги.

Алгоритм изготовления котла и горелки

Чтобы изготовить горелку потребуется переходник с 0,5 на 2 дюйма. В него вкручивают резьбовой сгон и свечу накаливания. По уровню нагревательного элемента свечи сгон перфорируется болгаркой. На верхнюю часть сгона с внутренней резьбой на 0,5 дюйма накручивается уголок.

В свободный вход уголка вкручивают второй сгон, который затем крепят в камере сгорания котла при помощи контргаек. Возле отверстия для сгона должно располагаться еще одно отверстие, обеспечивающее подвод проводов к свече зажигания. На сгон накручивают тройник, к боковому отводу которого крепят шланг от маслопровода. К свободному торцу тройника крепят шланг компрессора, подающего воздух в камеру сгорания.

Для изготовления котла потребуется:

  • сварочный аппарат;
  • угловая шлифовальная машинка (болгарка);
  • отрезные диски по металлу;
  • дрель;
  • набор слесарных инструментов;
  • стальные трубы;
  • стальной лист металла;
  • патрубки для подачи воздуха в теплообменник;
  • масляный насос;
  • вентилятор для нагнетания воздуха;
  • датчики и автоматика.

Корпус необходимо разделить на 2 части герметичной перегородкой. В верхней области будет располагаться водяная рубашка с подключенной к ней напорной трубой. К нижней части будет подключаться обратка разводки системы отопления.

Между нижней и верхней частью через перегородку необходимо вставить трубу, которая будет служить дымоходом и вторичной камерой сгорания. Сварочные швы должны располагаться с внешней стороны трубы-дымохода, так как необходимо чтобы ее внутренне пространство было изолировано от воды. В нижней части дымохода там, где будет находиться вторичная камера сгорания, делают отверстия. За счет них будет происходить процесс смешивания горючих испарений с воздухом. Нижний торец заваривают крышкой первичной камеры сгорания в отдельном цилиндре. Цилиндр делается съемным. Там же находится горелка. Штуцер должен проходить через нижнюю часть корпуса насквозь. Он должен быть соединен с патрубками горелки.

В нижней части корпуса котла необходимо сделать дверцу, обеспечивающую доступ к первичной камере для чистки ее и горелки. Через эту дверцу можно проложить контакты к свече зажигания. Для герметизации рекомендуется воспользоваться асбестовым вкладышем.

1 Общие сведения

В настоящее время всё больше завоёвывает интерес у пользователей отопление на отработке масла. Стоимость обогревательных приборов промышленного изготовления примерно такая же, как и у газовых агрегатов, однако, отличаются они значительно дешёвой эксплуатацией.

Большой ассортимент устройств представлен любой торговой точкой строительных материалов, также предприятия выполняют индивидуальные заказы. Желая сэкономить средства можно самостоятельно изготовить устройство на отработке, которое будет отличаться простотой и не потребует специальных знаний и особых усилий для исполнения. К тому же материалы, необходимые для изготовления и установки дополнительного оснащения котла, обойдутся недорого. Благодаря универсальности приборы можно использовать для водяного и воздушного отопления. Есть ещё положительные характеристики:

  1. 1. Самодельные устройства автономны и абсолютно безопасны, так как изготовлены по последним техническим проектам.
  2. 2. Комфортны в эксплуатации, не имеют запахов гари, характерных для такого вида конструкций.
  3. 3. При функционировании не причиняют какие-либо неудобства.
  4. 4. Просты в применении из-за высокой степени автоматизации.
  5. 5. При самостоятельном монтаже не требуется особых усилий или значительных затрат времени.

Почти при 100% сжигании топлива не бывает чадного дыма и газов. Применяя фактически отходы (отработанное масло) при отоплении, котёл окупается довольно быстро. Большой популярностью пользуются агрегаты отечественного производства, отличающиеся надёжностью, или финского (считаются самыми экономичными).

Недостатки котлов на отработке

Главный минус подобного устройства состоит в том, что его реакция на перекрытие подачи воздуха в топку не будет моментальной. Следовательно, процесс горения будет прекращаться не сразу, а спустя некоторый промежуток времени, за которое нагрев теплоносителя продолжится. Когда пламя окончательно погаснет, его нужно будет разжигать повторно. Это делают в ручном режиме, если конструкция не предусматривает какого-либо иного подхода.

Еще одним недочетом котла на отработке является его загрязненность по сравнению с другими отопительными приборами. Это, прежде всего, связано с используемым горючим. Если конструкция собрана правильно, то от нее не будет исходить неприятный запах. При нарушении технологии в помещение подобный запах будет в той или иной мере проникать.

Другим, не менее существенным, минусом таких котлов по сравнению с другими конструкциями является необходимость очищения горючего от различных твердых примесей, в числе которых могут попадаться кусочки металла либо металлическая стружка. Если не наладить систему фильтрации, то аппарат через определенное время выйдет из строя, а вернуть ему рабочее состояние будет весьма проблематично.

https://youtube.com/watch?v=to6LA5z1hCs

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
