Котел на пеллетах с водяным контуром. Котел на пеллетах для автономной системы отопления: устройство и принцип работы

Принцип работы и устройство котла

Пеллетные котлы

1. Корпус. Для изготовления используют листовую сталь. Вокруг теплообменника и камеры сгорания устанавливается двойной кожух. В корпусе устанавливаются механизмы и автоматика. Здесь есть циркуляционный насос, вентилятор для удаления дыма, а также расширительный бак. В некоторых моделях в корпус устанавливают небольшой бункер.
2. Пеллетная горелка, которая внешне похожа на чашу или поддон с отверстиями определенного размера. В горелку устанавливаются нагнетающие вентиляторы и разжигающие тэны.
3. Камера сгорания сваривается из нержавейки и, по сравнению с другими твердотопливными котлами, имеет небольшие размеры. Этого достаточно для функционирования, так как топливо подается небольшими порциями.

Интересно знать: в зависимости от материала изготовления теплообменника, пеллетные котлы делятся на чугунные и стальные установки. Чугунные теплообменники отличаются своей прочностью и долговечностью.

Теплообменник изготовляется из чугуна или стали. Здесь происходит передача тепловой энергии теплоносителю.
В топливный бункер загружают пеллетные гранулы. Он располагается возле котла или в его корпусе

При выборе котла обращают внимание на размеры бункера, так как от этого будет зависеть время автономной работы установки.
Автоматическое устройство для подачи топлива к котлу в камеру сгорания используют винтовые шнеки или пневматические механизмы.
Устройство для очистки теплообменника, что значительно упрощает обслуживание теплогенератора.
Контроллер, с помощью которого осуществляется контроль и регулировка работы установки.

В зависимости от модели устройство пеллетного котла может быть несколько изменено. Особенно это касается установок, которые могут работать на разных видах топлива.

Что представляет из себя пеллетный котел

Одним из главных минусов дровяных котлов длительного горения является само топливо, оно громоздкое и требует много места для хранения.

Классические твердотопливные котлы для обогрева частных домов созданы для сжигания дров, каменного угля, кокса и прочих твердых видов топлива. Для этого они оснащаются большой топкой, в которой осуществляется сжигание топлива с выделением большого количества тепла. Такие котлы требуют постоянного подкидывания все новых порций дров и угля – прогорают они достаточно быстро, что приводит к постепенному остыванию отопительной системы.

Появившиеся в продаже твердотопливные котлы длительного горения, используемые для отопления частных домов, порадовали своих владельцев уменьшенным количеством подходов для загрузки горючего – некоторые из них умеют работать до 8-10 часов, в зависимости от используемого топлива. Такой подход позволяет рассчитывать на длительную и бесперебойную работу – можно быть уверенным, что к утру в комнатах не похолодает.

Альтернативой котлам длительного горения стали пеллетные котлы, работающие на специальных горючих гранулах – пеллетах. Такое топливо выделяет большое количество тепловой энергии и обладает множеством преимуществ перед дровами и углем:

Доступная стоимость – благодаря тому, что пеллеты представляют собой продукт, созданный из различных отходов, их стоимость находится во вполне доступном диапазоне;
Удобство хранения – достаточно сложить мешки с гранулами в любом удобном месте. Также для этого можно предусмотреть вместительный бункер;
Удобная дозировка – пеллеты являются сыпучим и очень легким горючим материалом, поэтому их можно дозировать с точностью до нескольких грамм. Также их очень удобно засыпать – для этого можно воспользоваться глубокой лопаточкой.

Пеллеты сгорают практически полностью, оставляя после себя минимальное количество золы. Также в продаже присутствуют низкозольные модификации, сгорающие чуть ли не на 100%.

Пеллетный котел для отопления дома представляет собой довольно внушительный агрегат, работающий на гранулах-пеллетах. Хранение топлива осуществляется в бункере, размеры которого могут быть как маленькими, так и очень большими. Пеллетное горючее постепенно поступает в камеру сгорания, где оно сгорает с выделением большого количества тепла. После этого тепло поглощается теплообменником.

Перепад температур между камерой сгорания и выходом теплообменника очень большой – продукты сгорания остывают здесь с температуры +800-900 градусов до +100-120 градусов.

Пеллетные котлы для дома состоят из следующих узлов:

Бункер – здесь хранится пеллетное горючее, которое забирается в камеру сгорания. Некоторые модели пеллетных котлов обладают очень большими бункерами, что позволяет рассчитывать на самый длительный прогрев и непрерывную работу отопления частного дома на протяжении нескольких дней подряд;
Шнек – обеспечивает плавное поступление гранул-пеллет в рабочую камеру, он приводится в движение электродвигателем;
Камера сгорания – здесь происходит процесс горения;

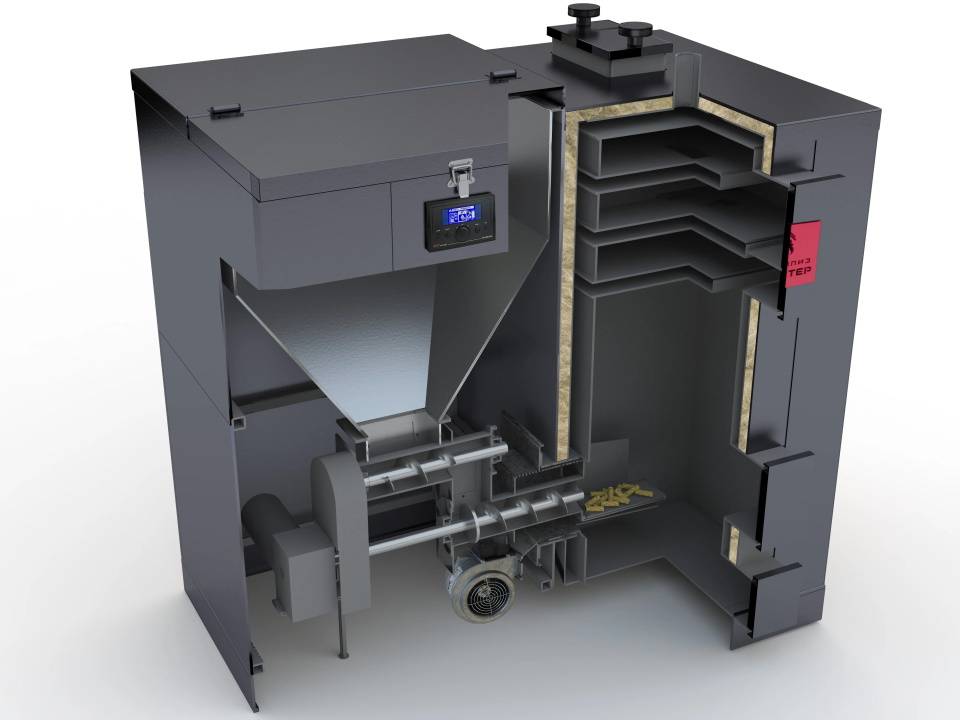

Основные агрегаты и узлы пеллетника.

Горелка – в этом модуле воспламеняются и горят пеллеты. Можно сказать, что камера сгорания и горелка – это один и тот же узел;
Теплообменник – здесь происходит передача тепла в систему отопления. Теплообменники могут быть самыми разными, начиная от плоских стальных и заканчивая многоходовыми чугунными;
Модуль управления – контролирует подачу топлива в топку, проверяет рабочие параметры, следит за безопасностью.

Пеллетные котлы, используемые для отопления частных домов, содержат в себе и многие другие узлы – это сборники золы, предохранительные клапаны, системы розжига и многое другое. Но основными являются именно вышеуказанные модули – они отвечают за создание тепла и его передачу в систему отопления частного дома.

Работают пеллетные котлы для дома примерно так же, как и обычные твердотопливные котлы. Шнек забирает пеллеты из бункера и направляет их в горелку, где происходит их сгорание. Полученное тепло забирается теплообменником, а остатки отправляются в атмосферу. Многие пеллетные котлы оснащаются системами принудительной подачи воздуха в камеру сгорания и вентиляторами дымоудаления – все это позволяет обеспечить более эффективное сжигание пеллетного топлива.

Благодаря автоматической подаче горючего, пеллетные котлы не требуют частых подходов. Одной загрузки хватает на несколько часов, а то и на несколько дней. Более того, самые продвинутые образцы самостоятельно поддерживают температуру в системе, регулируя подачу пеллет и горение пламени – для этого они оснащаются многофункциональными системами автоматики.

Какой пеллетный котел подойдет для дома?

Сейчас можно приобрести абсолютно все и выбор зависит только от предпочтений, площади, которую нужно будет отапливать, и стоимости. Пеллетный котел какой же выбрать? Всегда выбирайте его чуть большей мощности для обеспечения небольшого резерва, ведь работа оборудования на максимальной мощности не идет ему на пользу. Приведём обзор пеллетных котлов в зависимости от площади отапливаемой зоны.

До 50 кв.м

Для подобного небольшого помещения можно взять камин на пеллетах LAMINOX ADA AIR 6 с автоподачей топлива. Это избавит от необходимости устройства дополнительных коммуникаций и обеспечит комфортную температуру.

LAMINOX ADA AIR

50-100 кв.м

С обогреванием такой площади превосходно подойдет камин на пеллетах Termal-10 Basic. Это самый недорогой автоматический камин для организации воздушного отопления.

Termal-10 Basic

100-150 кв.м

Тут подойдет пеллетная печь с водяным контуром Buderus Logano S181-15 E и автоподачей топлива. Она превосходно обеспечит дом теплом и горячей водой.

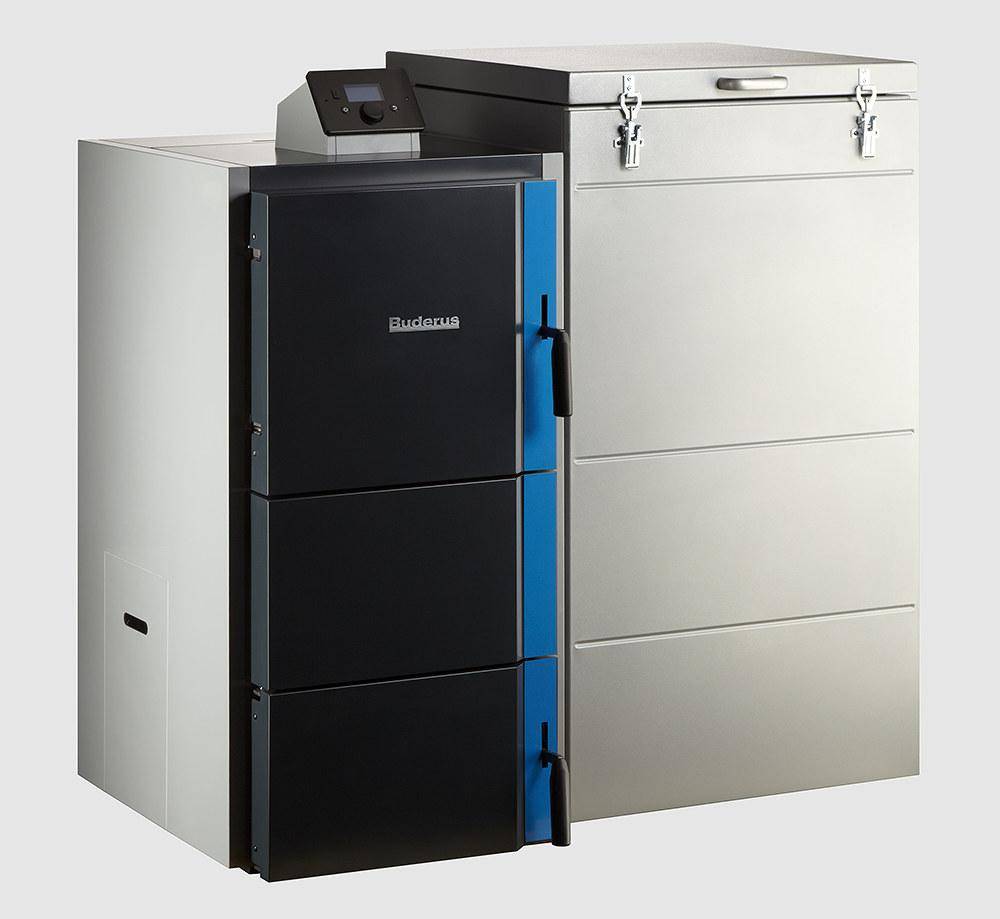

Buderus Logano S181-15 E

150-200 кв.м

Стоит взять пеллетно угольный универсальный котел с автоподачей топлива WBS-AC-UB 25. Универсальность топлива даст возможность более гибкой эксплуатации, а его мощность с лихвой обеспечит требуемую температуру.

WBS-AC-UB 25

От 200 кв.м

Для обогрева подобной площади нужны агрегаты от 25 кВт, к примеру, Buderus Logano S181-25 E с автоподачей топлива и водяным контуром.

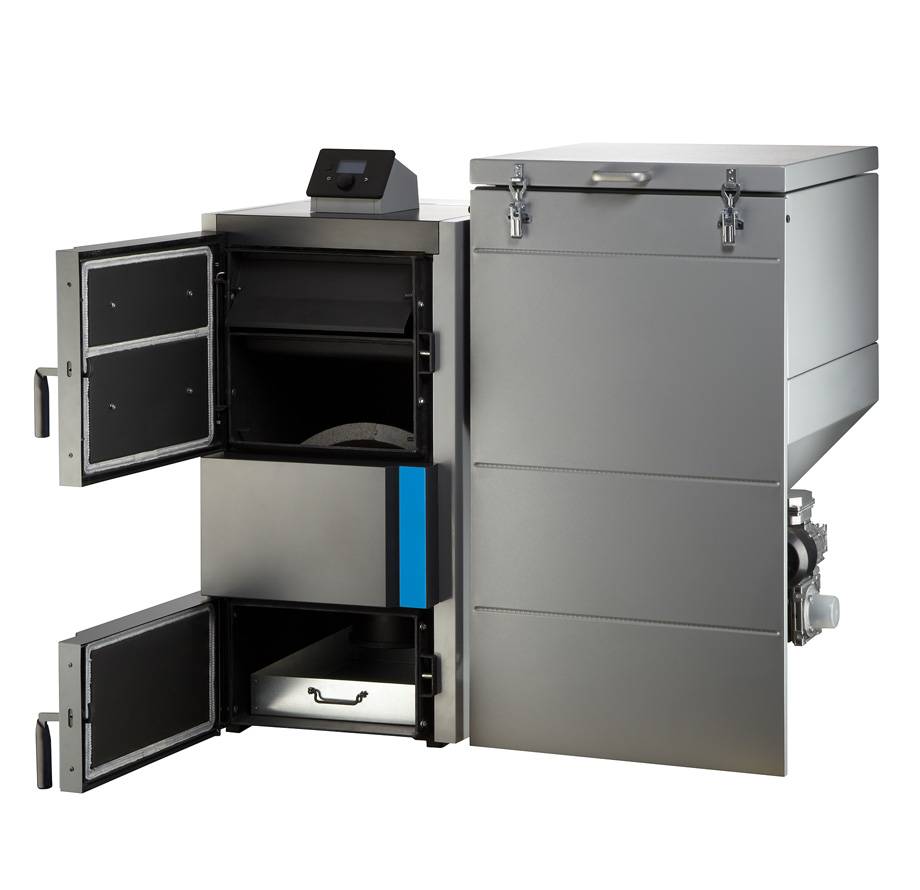

Buderus Logano S181-25 E

Безопасность комбинированных котлов

В процессе эксплуатации теплогенератора возможны такие аварийные ситуации:

обратная тяга с выходом огня в бункер и воспламенением всего запаса топливных гранул;
при функционировании на дровах – закипание рабочей среды;
засорение дымохода и, как следствие, поступление угарного газа в помещение.

В процессе эксплуатации котла возможны аварийные ситуации.

Применяют следующие виды защиты от пожара:

Пластмассовую гофрированную трубу, установленную между шнеком и пеллетной горелкой. При обратной тяге она плавится, в результате чего между агрегатом и бункером образуется непреодолимый для огня разрыв.
2-шнековую систему подачи. Ее конструкция предусматривает воздушный промежуток в транспортном канале.

На случай закипания теплоносителя вблизи выходного патрубка котла (не далее 0,5 м) устанавливают т.н. группу безопасности, состоящую из таких устройств:

воздухоотводчика;
предохранительного клапана;
манометра.

Для сброса избыточной энергии обвязку дополняют аварийным радиатором или теплоаккумулятором. Есть модели с охлаждающим змеевиком в котловом баке, подключаемым к водопроводу.

Контроль тяги в дымоходе осуществляется с помощью термодатчика. Если он регистрирует прекращение поступления горячего выхлопа в трубу, подача топлива сразу останавливается.

Работа горелки

Особое внимание следует обратить на работу устройства, осуществляющего розжиг. Оно вмонтировано в конструкцию горелки

В его состав входят: фотодатчик и элемент накаливания. Он подключён через защитный автомат. Их связывает электронный управляющий блок.

После того, как в отопительную камеру будет доставлено необходимое количество топлива, шнек стопорится. Далее происходит включение нагревательного элемента.

Раскалившийся электрод поджигает древесные гранулы. Это действие фиксирует фотодатчик. Система вентиляции увеличивает воздушный поток. После стабилизации процесса горения система накаливания отключается.

Некоторые плюсы и минусы

Горение поддерживается за счёт пеллет — достаточно недорогого вида топлива.
Имеют высокий уровень КПД, что по характеристикам приближает его к газовым котлам.
Подача топлива в горелку и поддержание температурного режима осуществляется автоматически.
Хранение пеллет не составляет сложности, так как они фасованы в мешках (зачастую по тридцать килограмм) и нуждаются только в сухом помещении.
Сгорая, оставляют экологически чистую золу в небольшом количестве.
Пеллетный аппарат обеспечивает дом как горячей водой, так и комфортным, постоянным температурным режимом.
Имеют умную систему управления, некоторые модели систем рассчитаны на дистанционное управление.
Пеллетное оборудование автономного отопления дома безопасно и не требует регистрации в контролирующих инстанциях.

Стоит обратить внимание, при решении купить хороший пеллетный котёл, на некоторые недостатки

Установку и подключение к системе отопления дома должны осуществлять квалифицированные специалисты.
Производство пеллет ещё недостаточно хорошо организовано, из-за этого могут быть перебои с топливом.

Паллетный котел

Особенности пеллетного топлива и его качество

Гранулы производят из отходов древесины, которую обрабатывают в несколько этапов. Вначале их очищают, просушивают и обрабатывают паром, в итоге получается мягкая масса. Затем производят гранулы под давлением, длина которых до 70 сантиметров, окружность до 8 миллиметров. Котел на пеллетах производит больше тепла, чем на обычных дровах.

При плохом качестве пеллет, для получения необходимой температуры будет уходить больше топлива. Если гранулы темные значит, для их изготовления применялась кора, светлое топливо имеет состав отходов из мебельного производства. Все гранулы должны легко погружаться в воду, так как имеют высокую плотность.

Выбирают пеллеты по зольности, она должна быть 1,5%, в противном случае образовывается много шлака, это оказывает негативное действие на работу котла. Характеристика качественного материала:

Влажность гранул не должна превышать 10%, иначе расход топлива будет выше.
Пыли должно быть не больше 11%, этот показатель влияет на зольность пеллет.
Гранулы не должны легко разламываться, и иметь плотную структуру.
Гранулы должны находиться в специальной упаковке, которая с внутренней стороны покрыта гидроизоляционной пленкой. При этом условии хранение может быть длительным.

Для хранения пеллет не обязательно сооружать специальное помещение, просто необходимо исключить влажность в том месте, где они будут располагаться. Самым качественным считается материал из натурального первичного дерева, от него больше тепла и отсутствуют клеевые примеси, которые оказывают вред на здоровье.

ТОП самых лучших моделей двухконтурных котлов

Двухконтурные пеллетные котлы применяются для функционирования системы отопления и обеспечения водоснабжения в доме горячей водой. Такие отопительные аппараты обладают высокими показателями мощности и отличаются хорошей производительностью. Однако по сравнению с одноконтурными моделями, двухконтурные аналоги обладают большими габаритами.

ZOTA MAXIMA 300, два шнека

Главным достоинством этого двухконтурного котла является его высокая мощность, которая составляет 300 кВт. Осуществлять управление за работой этого оборудования можно удаленно при помощи интернет – сети, а также модуля GSM. Дополнительно оснащен бесконтактным автоматическим поджигом, благодаря чему обеспечивается высокий уровень безопасности эксплуатации.

КПД этой модели твердотопливного котла равен 90%. В качестве топлива может использоваться уголь, а также пеллеты. Продолжительность полного сгорания загруженного топлива составляет от 50 часов. Удобность эксплуатации обеспечивается благодаря установлено автоматической системе удаления скопившейся золы.

~~ZOTA MAXIMA 300, два шнека~~

Достоинства:

Простата эксплуатации и обслуживания;
Оснащен вместительным бункером;
Высокая мощность и КПД;
Возможность удаленного управления.

Недостатки:

Высокая стоимость (цена 648011 рублей);
Габариты.

Котел пеллетный двухконтурный Dragon plus ГВ — 30

Является надежным, полнофункциональным отопительным оборудованием. Благодаря его применению можно отапливать помещения в доме площадью до 300 кв.м. и подогревать большие объемы воды для бытовых нужд. Является универсальным прибором, может работать как на пеллетах, так и на других видах топлива (газ, дрова, солярка).

Котел изготовлен из высококачественной стали, толщина которой варьируется от 5 мм. Оснащается трехходовым теплообменником. Уровень КПД этой модели, при использовании пеллет, равен 95%. Котел укомплектован качественной горелкой, которая оснащена системой механической самоочистки. Эта модель отопительного оборудования неприхотлива к качеству используемых пеллет. Максимальная мощность котла равна 36 кВт.

~~Котел пеллетный двухконтурный Dragon plus ГВ — 30~~

Достоинства:

Неприхотлив к качеству используемых пеллет;
Прост в эксплуатации и обслуживании;
Высокий уровень мощности и КПД;
Гарантия на котел 3 года;
Наличие механической системы самоочистки горелки.

Недостатки:

Высокая цена (229500 рублей);
Небольшой объем бункера для хранения пеллетов.

Jaspi Biotriplex

Является комбинированным твердотопливным отопительным аппаратом, который прекрасно подходит для обогрева частных домов, площадью до 300 кв.м. После установки горелки, можно отапливать дом при помощи пеллетов. Кроме того, это устройство в одновременном режиме, вместе с древесными гранулами, может использовать для обогрева дома дрова либо функционировать от электрической сети.

Для подогрева воды дополнительно оснащен змеевиком, сделанным из меди, который позволяет вырабатывать до 25 литров (при температуре воды до +40 градусов по Цельсию). При использовании пеллетов мощность агрегата равна 30 кВт. В случае использования дров показатели мощности варьируются в районе 25 кВт. КПД составляет больше 85%.

~~Котел Jaspi Biotriplex~~

Достоинства:

Функционал;
Универсальность;
Быстро подогревает большие объемы воды для бытовых нужд;
Оснащен разделенными камерами для сгорания пеллет и дров;
Комплектуется электрическим тэном мощностью до 6 кВт;
Продолжительность эксплуатации составляет около 25 лет;
Оснащен теплоизоляцией.

Недостатки:

Высокая стоимость (505100 рублей);
Сложно устанавливать.

Сравнительная характеристика разных моделей пеллетных котлов

Название, описание	Тип	КПД	Мощность (кВт)	Стоимость (в рублях)
ZOTA Focus 16	одноконтурный	80%	16	112300
TermoKRoss TKR – 40U	одноконтурный	91%	40	132000
Ecosystem PelleBurn PLB 25	одноконтурный	Не указано	25	325500
FACI 130	одноконтурный	До 95%	130	335000
Теплодар Куппер ПРО – 28 с пеллетной горелкой АПГ – 25	одноконтурный	85%	28	98634
ZOTA MAXIMA 300	двухконтурный	90%	300	648011
Dragon plus ГВ — 30	двухконтурный	95%	36	229500
Jaspi Biotriplex	двухконтурный	Больше 85%	25	505100

Пеллетные котлы являются разновидностью твердотопливных отопительных агрегатов, которые работают на пеллетах. Главным достоинством этих устройств является наличие полностью автоматизированной системы управления, автоматической подачи топлива, а также высокий КПД.

Как установить

Пеллетный котёл можно попытаться установить в домашних условиях самостоятельно своими руками при наличии специальных знаний или воспользовавшись Интернетом, где представлена пошаговая инструкция. Однако решение такого вопроса лучше поручить профессионалам из специализированной организации, имеющей строительную лицензию, которые надёжно смонтируют агрегат при ремонте или строительстве.

Основные этапы

1. Подготовительный:

подготовка помещения;
укрепление и выравнивание пожаробезопасного основания, способного выдержать агрегат;
прокладка электропроводки;
монтаж вентиляции и дымохода.

2. Монтаж и обвязка:

установка на возвышенность, подключение к дымоходу газовоздушного тракта;
монтаж бункера, подключение шнека;
сборка панели управления;
обвязка циркуляционного насоса;
установка расширительного бака;
монтаж автоматики для контроля обратки;
проводка резервного энергопитания, установка стабилизатора;
подсоединение контура теплоносителя и обратки.

3. Пуско-наладочные мероприятия:

контроль соответствия проекту;
проверка герметичности;
проверка автоматики;
опрессовка;
контрольный пуск и замер параметров;
наладочные работы.

4. Первый запуск:

наполнение контейнера пеллетами;
проверка давления воды, подпитка до норматива при необходимости;
открытие дымовой заслонки;
розжиг – пультом управления или вручную;
проверка соответствия параметров проекту;
остановка после выгорания;
контроль температуры теплоносителя для недопущения образования конденсата.

Распространённые ошибки

Отсутствие контроля температуры обратки.
Неудовлетворительная герметичность газового контура, снижение КПД из-за утечки пиролизного газа;
Плохая теплоизоляция основания, вызывающая конденсацию и выделение вредных веществ.
Несоответствие размеров котельной требованиям пожарной безопасности, не позволяющее обслуживать бункер или шнек.

Пеллетные котлы отличаются эффективностью, простотой эксплуатации, а также длительным временем автономной работы. Но достичь оптимальные параметры можно только в случае правильного выбора оборудования, монтажа и наладки.

Удачных покупок! Берегите себя и своих близких!

8 KITURAMI KRP 20А

Возможность использования пеллет разной длины и влажности

Страна:

Корея

Средняя цена:

234000 руб.

Рейтинг (2021):

4.6

Главная особенность котла, которую многие отмечают в отзывах, – возможность использовать пеллеты разной длины и влажности. Их длина может достигать 30 мм, а вот диаметр обязательно должен быть стандартным – не более 8 мм. Бункер в базовой комплектации котла вмещает 160 кг пеллет. В штатном режиме, при выставлении умеренной температуры этого количества хватает в среднем на три дня.

Основным минусом пользователи считают корейское происхождение. Продуманность агрегата и качество сборки оставляет желать лучшего. Правда, серьезные поломки встречаются не так часто, но при постоянной эксплуатации котла нередко возникают мелкие погрешности в работе. Иногда его комбинируют с основным газовым котлом – в этом случае сталкиваться с негативными особенностями его конструкции не приходится.

Производители пеллетных отопителей

Одним из факторов, влияющим на выбор той или иной модели пеллетных котлов покупателем, является производитель и продавец таких изделий. Известные производители, особенно иностранные, гарантируют срок работы своего оборудования до пяти лет. При этом неизвестный производитель может не выдержать срок гарантии и несколько месяцев.

Кстати, лучше всего, когда продавец отопительного оборудования является одновременно и поставщиком пеллет в регионе. Так, например, пеллетный котел купер является очень чувствительным к качеству топлива, которое используется при его работе, поэтому стоит использовать при его эксплуатации оригинальные пеллеты, выпускаемые непосредственно производителем.

Перед тем как выбрать пеллетные котлы, следует ознакомиться с отзывами по ним. Так, например, покупатели очень хорошо отзываются о котлах производства D’ALESSANDRO Termomeccanika, так как продукция этого итальянского производителя сертифицирована для продажи в России.

Кроме того достаточно высоко цениться и польская продукция реализуемая под торговой маркой Kostrzewa. Дело в том, что котлы этого производителя имеют в своей конструкции практически все основные функции, например автоматическую подачу топлива и устройства климатического контроля, и стоят при этом весьма дёшево. Всё это делает польскую продукцию весьма востребованной на нашем российском рынке.

Что же касается отечественных котлов подобной конструкции, то они хороши тем, что полностью адаптированы к современным российским условиям, например, таким как: низкое качество воды и частые перебои с пелетами. Поэтому их можно использовать в тех местностях, где имеется плохая вода или же пеллеты можно заменить дровами или брекетами.

Если говорить о конкретных моделях, то наиболее популярны в нашей стране котлы выпускаемые компаниями «Теплодар» (бренд «Купер»), «Слон», НПЦ «БийскиЭнергоПроект». На них стоит ориентироваться при выборе отопительного оборудования для обустройства бытовой домашней теплосети в частном доме.

Присоединяйтесь к обсуждению!
Нам было бы интересно узнать вашу точку зрения, оставьте свое мнение

Установка котла

Установка и монтирование оборудования на гранулах делается по той же схеме, что и стандартного твердотопливного. Следование при подключении его к системе отопления нормам противопожарной безопасности и предписаний СНиП дает гарантию безопасности дальнейшей эксплуатации.

Рекомендации:

Устанавливать его лучше в специальном помещении.
Полы должны быть бетонными или покрыты керамической плиткой.
К отопительному оборудованию должен быть обеспечен беспрепятственный доступ.
От оборудования до противолежащей стены расстояние должно составлять не меньше 1 м.
Температура воздуха в помещении должна быть не меньше +10˚C и нормальный влажностный режим.
Помещение должно быть оборудовано вентиляцией.

Особенности конструкции

Основные компоненты:

Топочный — камера для горения с установленной горелкой, а также двумя дверцами (смотровая, очистная).
Конвективный – встроенный теплообменник в виде труб или пластин с вертикальным, горизонтальным или комбинированным расположением для подогрева воды (теплоносителя) горячим воздухом, выделяемым при горении.
Зольник – ёмкость для сбора золы.
Бункер – ёмкость для хранения пеллетов перед подачей в топку.
Шнек – для порционной подачи в топку;
Вентилятор – для нагнетания воздуха при отсутствии естественной тяги и поддержания процесса горения.
Блок управления – для установки режимов работы, параметров горения, поддержания температуры.

Виды оборудования для использования пеллет

В качестве топлива пеллеты используются как в частных загородных домах, так и в промышленных помещениях. Выбор оборудования зависит от площади обогрева.

Пеллетные печи (камины)

Пеллетные камины обычно устанавливают для обогрева одной отдельно взятой комнаты или дома с небольшой жилой площадью. Мощность подобных устройств колеблется в пределах 6–15 кВт. Современные пеллетные печи подразделяют на три типа:

конвекционные печи, которые способны нагревать исключительно окружающий воздух;
устройств, дополнительно оснащенные водным контуром для прогрева не только воздуха, но еще и воды;
комбинированные печи, которые наряду с пеллетами, могут использовать также брикеты с опилками или обыкновенные сухие дрова.

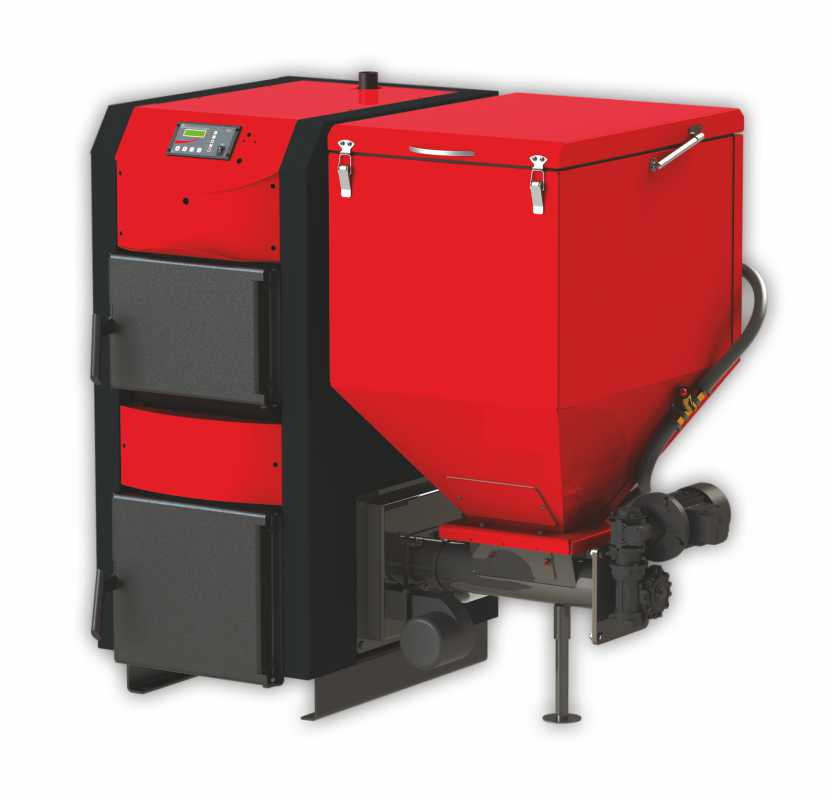

Пеллетные котлы

В больших загородных коттеджах, а также на промышленных предприятиях в качестве отопительных приборов, использующих пеллеты, устанавливают котлы. Их мощность варьируется в пределах 15–100 кВт. Если монтаж пеллетных котлов происходит в частном доме, то оптимальное место для их размещения – подвал. Различают несколько типов подобных устройств:

котлы, работающие исключительно на древесных гранулах;
системы, которые в экстренных случаях (при выходе из строя горелки, например) позволяют в качестве топлива использовать опилки или сухие дрова; для такой взаимозаменяемости оборудование оснащено специальной решеткой;
комбинированные котлы, которые позволяют использовать не только древесные гранулы, но и дрова с брикетами.
