Краны для радиатора отопления

Воздушные краны и радиаторная гарнитура

Практически во всех современных радиаторах предусматривается возможность установки ручных кранов Маевского для сброса воздуха. Некоторые производители даже комплектуют ними свои изделия. По желанию вместо ручного воздухоотводчика можно поставить и автоматический, но на практике это выглядит не слишком презентабельно.

В последнее время все более популярной становится прокладка отопительных магистралей ниже уровня пола и применение радиаторов с нижним подключением. Тогда между батареей и полом остается небольшой просвет, куда не всегда можно поместить какую-либо арматуру. На этот случай есть специальная гарнитура подключения со встроенными кранами, показанная на картинке (слева):

Справа изображена гарнитура для нижнего подключения обычного радиатора с боковыми пробками, в ней тоже имеются вентили плюс реализована возможность присоединения термоголовки. Подобные решения выглядят очень эстетично, но потребуют максимальных финансовых затрат. Больше информации о гарнитуре показано на видео:

Типы термоголовок

Термоголовки на батарею по типу встроенных механизмов делятся на устройства:

ручные;
механические;
электронные.

Ручные

По своему действию терморегулирующие устройства напоминают работу обыкновенного водопроводного крана. Поворотом ручки регулируют интенсивность потока теплоносителя, поступающего в радиатор. Калибровка шкалы произведена на основании серии испытаний приборов. Каждое деление соответствует температуре, которая должна установиться в помещении.

Плюсы

Невысокая стоимость приспособления. Простота в установке и обращении. Красивый внешний вид.

Минусы

Степень нагрева батареи устанавливают головкой терморегулятора вручную. Это означает, что регулировка температуры в комнате невозможна во время сна хозяев жилища или их отсутствия.

Механические

Шток термостата перекрывает, и освобождают проход теплоносителю в трубе перед радиатором, двигаясь автоматически вслед за меняющимся в объёме сильфоном. Величину температуры устанавливают вручную по шкале поворотного колпачка, задавая ограничения в работе термостатического клапана.

Плюсы

Исключается ситуация, когда нужно присутствие хозяев для корректировки прибора. Терморегулятор круглосуточно поддерживает заданный параметр, что существенно экономит тепловую энергию.

Минусы

Необходимость постоянного наблюдения за правильностью установки и выполнения заданных температурных режимов прибором.

Электронные

Автоматическая термоголовка с электронным управлением обладает расширенным набором функций. Принцип работ терморегулятора такой же, как у механического прибора. Головка имеет возможность тонкой настройки. Термоголовка устанавливается непосредственно на термостатический клапан и даёт возможность регулировки температуры воздуха в помещении.

Плюсы

К достоинствам можно отнести наличие таких функций, как:

программирование устройства температурных режимов на каждый день недели;
«Boost» включает быстрый нагрев батареи;
«Отпуск» устанавливает постоянный режим обогрева на весь период длительного отсутствия хозяев в доме или квартире;
«Offset» срабатывает при затруднённом доступе или расположению батареи в глубокой нише;
«Открытое окно» при открытии окон головка автоматически понизит температуру нагрева радиатора.

Минусы

К минусам следует отнести высокую стоимость автоматической головки термостата. Также сюда следует отнести необходимость контроля элементов питания и своевременной замены пальчиковых батареек.

Термоголовки для радиаторов отопления отличаются по способу крепления – это:

краны с термоголовками прямые и угловые;
беспроводные;
с выносным датчиком.

Краны с термоголовками — прямые и угловые

К ним относятся все ручные и механические устройства (смотрите выше главы «Ручные» и «Механические»). Прямые (проходные) модели имеют тройник для врезки в прямую трубу.

Угловые термоголовки устанавливают в углах поворота тепловой магистрали перед батареей отопления.

Беспроводные

Особенностью беспроводных головок термостата для батарей отопления является то, что управление ими осуществляется через Bluetooth со смартфона или планшета. Беспроводные термостаты являются совершенно самостоятельными устройствами, не нуждающимися в дополнительном оборудовании. Основными достоинствами таких приборов является:

возможность управления не только удалённо, но и с помощью сенсорных кнопок, расположенных на корпусе термоголовки;
программирование по каждому дню недели или на более долгий срок;
наличие функций самообучения, защиты от детей, предупреждения об окислении штока и распознавание открытого окна.

С выносным датчиком

Выносной датчик представляет собой удлинённую колбу из цветного металла, заполненную жидкостью. Колба соединена стальной трубкой с сильфоном, по которой движется жидкость в ту или иную сторону в зависимости от повышения или понижения температуры воздуха в помещении.

Соединительная трубка длиной 2 метра позволяет поместить выносной датчик в любом удобном месте.

Ручные вентили

Вентили с ручной регулировкой позволяют изменять объем теплоносителя, поступающего в радиатор, за счет увеличения или уменьшения диаметра проходного отверстия.

В состав вентиля входит клапан, имеющий запорную головку. Она, в свою очередь, связана с рукояткой, на которую может быть нанесена шкала с делениями. Поворот рукоятки вызывает перемещение запорной головки и изменение объема поступающего теплоносителя в меньшую или большую сторону. Метки на шкале позволяют выставить требуемую температуру батареи.

Ручные вентили просты, надежны и недороги, однако требуют регулярного контроля.

Критерии выбора при покупке

Нужно помнить о том, что во время приобретения обязательно обратите внимание на технические характеристики устройства, к которым относится следующее:

Диаметр соединения с отопительной магистралью. Чаще всего этот параметр колеблется в пределах от 2 до 4 сантиметров, хотя большая часть зависит от особенностей системы. Если не получается подобрать прибор необходимого диаметра, то нужно использовать специальный переходник.
Возможность монтажа сервопривода на прибор для обеспечения его автоматической работы

Особенно это важно, когда клапан планируется установить на систему теплого водяного пола.
Наконец, это пропускная способность трубопровода. Под этим понятием подразумевается объем жидкости, который сможет пройти через него за определенное время.

На отечественном рынке присутствует множество изготовителей трехходовых клапанов. Выбор той или иной модели зависит, прежде всего, от:

вида механизма (а он, напомним, может быть механическим либо электрическим);
сферы использования (ГВС, ХВС, «теплый пол», отопление).

Самым популярным прибором по праву считается Esbe – шведский клапан от компании, существующей уже более сотни лет. Это надежный, качественный и долговечный продукт, отлично зарекомендовавший себя во многих сферах. Сочетание европейского качества и современных технологий.

Другой популярной моделью является американский Honeywell – истинное детище высоких технологий. Простой управление, удобство и комфорт, компактность и надежность – вот отличительные особенности этих клапанов.

Типы приводов трёхходовых клапанов

Трёхходовые клапаны оснащаются приводами различного типа. Выбор конкретного варианта оказывает непосредственное влияние на удобство эксплуатации системы отопления загородного дома. Предлагаем ознакомиться с каждыми из них и их особенностями.

Трёхходовые термостатические смесительные клапаны

Такой тип нашёл наибольшее распространение при оснащении бытовых систем отопления. По принципу действия смесительные трёхходовые клапаны могут быть:

прямыми;
косвенными.

Датчиком системы является щуп, находящийся внутри трубопровода. Как только температура теплоносителя начнёт возрастать, жидкость, находящаяся внутри «сильфона», расширившись, надавит на шток клапана. При уменьшении температуры теплоносителя шток будет совершать обратное движение.

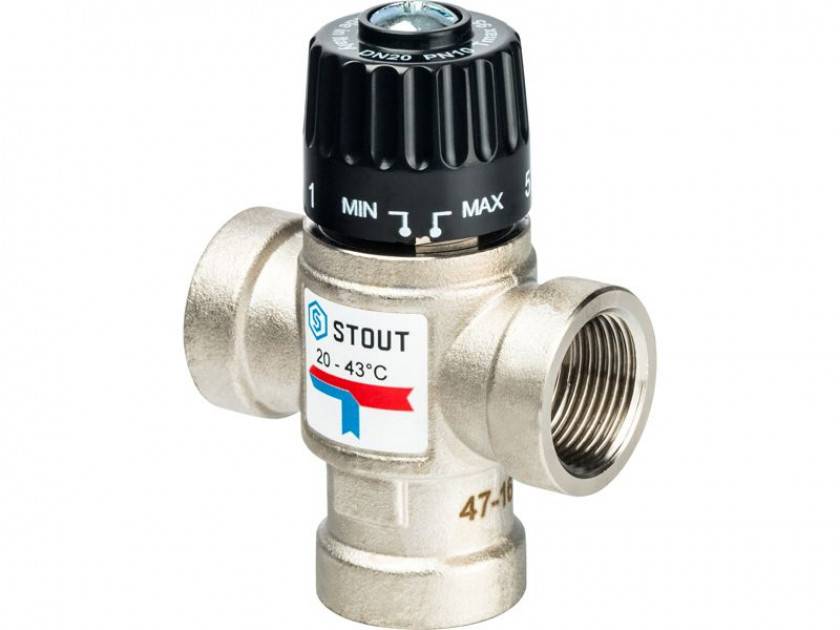

Трёхходовое термостатическое устройство

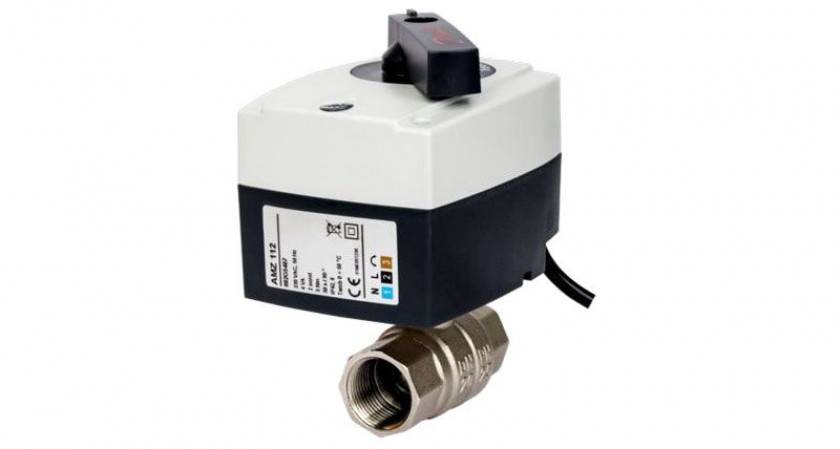

Трёхходовые клапаны с электроприводом

Электрический привод в устройствах может быть различного типа. Производители предлагают:

трёхходовые краны с электроприводом, в качестве которого выступает электрический магнит;
трёхходовые клапаны с сервоприводом, базой которого является электрический мотор.

Температурные датчики либо управляющий контроллер напрямую передают команду исполнительному узлу. С точки зрения точности регулирования теплового потока, наиболее эффективными являются трёхходовые клапаны с электроприводом.

Внимание! Если в комплект поставки трёхходового клапана не входит привод, его всегда можно приобрести дополнительно, выбрав модель с подходящими характеристиками

К преимуществам такой арматуры стоит отнести стабильность циркуляции теплового носителя, независимо от положения штока. Однако уменьшить расход с его помощью не получится.

Регулировочные устройства

Это механические клапаны или автоматические приборы, с помощью которых можно изменять теплоотдачу радиатора. Монтируются как на одиночные батареи, так и их группы.

Краны шаровые

Применяются, чтобы открыть или прекратить подачу теплоносителя. Устанавливаются совместно с байпасами перед радиаторами или целыми участками отопительной системы.

Шаровый кран состоит из корпуса с внутренней металлической сферой. Внутри нее предусмотрено отверстие, которое в положении «открыто» не создает препятствий движению жидкости. При закрытии крана сфера поворачивается глухой стороной и перекрывает просвет.

Шаровый вентиль может работать и в промежуточном положении, но оставлять его в полуоткрытом состоянии надолго нежелательно. При высокой температуре теплоносителя шарик может прикипеть к стенкам, что в дальнейшем вызывает поломки.

Краны игольчатые

Вентили этой конструкции могут плавно регулировать расход жидкости, от которого напрямую зависит температура в радиаторе отопления. В литом корпусе расположен конусообразный шток, приводимый в движение рукояткой. При вращении ручки игла продвигается в канале, закрывая или открывая проход. Наконечник может быть не вращающимся, сферическим, с мягкой насадкой, что позволяет сделать регулировку более плавной.

Игольчатые краны могут управляться вручную или автоматически. Дополнительно оснащаются датчиками температуры и электроприводом.

Терморегулятор механический

Предназначен для регулировки и постоянного поддержания заданной температуры в радиаторе. Представляет собой механический клапан, который врезается в трубу подачи теплоносителя. В верхней части устройства расположена термоголовка для выставления нужного режима.

Термостатическая головка — чувствительный к изменениям температуры элемент. Внутри него расположен упругий цилиндрический сильфон, наполненный газом или жидкостью с высоким коэффициентом температурного расширения. При нагреве он увеличивается в объеме и сдвигает шток, уменьшая тем самым просвет трубы. Интенсивность потока падает, радиатор охлаждается.

Механические терморегуляторы позволяют управлять микроклиматом в помещении без постоянного контроля человека. Заданный режим будет поддерживаться автоматически. Главные условия долговечной работы клапана — в системе должна циркулировать качественная незамерзающая жидкость или специально подготовленная вода, поскольку прибор чутко реагирует на загрязнения.

Автоматический терморегулятор с выносным датчиком

Такие устройства состоят из двух частей — механической термоголовки и датчика температуры, которые соединяются тонкой капиллярной трубкой длиной 1-10 м. Капиллярный механический термодатчик служит для поддержания заданной температуры в рабочем интервале от 30 до 90°С. Может применяться как для запуска клапанов, так и включения/отключения циркуляционного насоса.

Электронный терморегулятор

Это приборы последнего поколения, позволяющие создать благоприятную температуру в помещении с помощью встроенного в термоголовку микропроцессора. Работают от батареек в двух режимах управления:

в стандартном — поддерживается постоянная температура, которую можно установить сенсорными кнопками или по радио-каналу.
в программируемом — датчик регулирует температуру по часам и дням недели, температурный график задается с радио-пульта или с помощью различных приложений от смартфона, планшета или компьютера.

Автоматические терморегуляторы с датчиками помогают снять лишнюю нагрузку с отопительной системы, сэкономить на обогреве помещений в отсутствие жильцов, сделать условия в каждой комнате максимально комфортными.

Виды кранов для батарей

Для установки на батарее предназначаются:

запорная арматура для радиаторов (шаровые краны полуоборотные);
воздушные спускные клапаны (ручной кран Маевского, автоматические воздухоотводчики);
балансировочные вентили для радиаторов;
регулировочные вентили, оснащенные термоголовками (клапаны термостатические);
краны для слива теплоносителя.

Чтобы определиться, какие краны ставить на радиаторы отопления, необходимо разобраться в принципах действия и предназначении каждого устройства.

Кран Маевского

Это ручной воздушный клапан для радиатора отопления, который позволяет удалять воздушные пробки из батарей. Вместо механического крана Маевского допускается установка автоматического воздухоотводчика, но эти изделия выглядят не так эстетично.

Кран Маевского состоит из полимерного корпуса, в который впаяна шайба с резьбой в сквозном конусообразном отверстии. С внешней стороны в шайбу ввинчивается конус соответствующих размеров, также оснащенный резьбой. Для вкручивания и выкручивания конуса предусмотрено углубление под отвертку или специальный ключ, который входит в комплектацию изделия.

Схематичное изображение крана Маевского

Также на корпусе имеется пластиковая шайба с отверстием, через которое и стравливается воздух. Для этого требуется вставить отвертку или ключ в углубление и повернуть конус на один оборот. Когда из отверстия начинает течь вода, запорный конус ввинчивают до упора обратно.

Шаровые краны: виды и параметры

При монтаже каждого радиатора желательно поставить два шаровых крана или шаровой на подачу и регулировочный – на обратку. Шаровые краны – это запорная арматура, позволяющая перекрывать поток теплоносителя и демонтировать радиаторы без слива теплоносителя из всей системы.

Устройство шарового крана

Ключевым элементом устройства является стальной шар с отверстием для прохода теплоносителя. Шар закреплен на штоке, и при повороте рукоятки на 90 градусов он разворачивается и полностью перекрывает поток среды.

Шаровые краны различаются:

по материалу изготовления корпуса (латунь, силумин, полипропилен);
по конструкции (прямой и угловой);
по пропускной способности (у полнопроходных отверстие в шаре практически совпадает с диаметром трубы, у стандартных – составляет 70-80% от этого показателя).

Рассматривая, какие краны лучше ставить на радиаторы, предпочтение стоит отдать полнопроходным, так как они не уменьшают проходимость системы и не снижают теплоотдачу приборов отопления.

Вентили с термоголовками

Термостатический вентиль для радиатора отопления дает возможность управлять температурой в помещении. В зависимости от модели, настройка термоголовки на определенную температуру выполняется вручную или работа клапана гибко регулируется автоматическим устройством. Под воздействием термоголовки смещается шток вентиля, изменяя его проходное сечение.

Вентиль с термоголовкой

Если установленный термоклапан не имеет функции блокировки потока теплоносителя, дополнительно требуется смонтировать запорный кран, чтобы полноценно обслуживать батарею.

Краны промывочные

Промывочный кран на радиатор предназначен для слива теплоносителя в процессе промывки системы. В конструкцию сварного промывочного крана входит металлический корпус, резиновая прокладка и длинный шток. Чтобы открыть такой кран, используется газовый ключ или пассатижи.

Промывочный кран

Данное устройство имеет существенный недостаток – резиновая прокладка легко разрушается при эксплуатации крана, что приводит к аварийной ситуации. Вместо сварного промывочника на радиатор рекомендуется поставить радиаторную пробку либо переходник с пробковым вентилем.

Балансировочный вентиль

Вентиль балансировочный для отопления дает возможность отрегулировать температурный режим работы отопительных контуров. Если радиатор не снабжен термостатическим вентилем, используют механический клапан настроечный, у которого вручную задают диаметр проходного сечения, исходя из показаний давления в трубопроводе на отрезках до и после крана.

Балансировочный вентиль

В системах с корректировкой температуры батарей при помощи термостатических вентилей, автоматический регулировочный кран отвечает за балансировку давления. Балансировочный регулирующий кран монтируют на трубу обратки.

Запорные устройства

Краны, используемые для установки в систему обогрева помещения, следует условно разделить на две группы – запорные и регулирующие. Деление это во многом условно, поскольку и запорная арматура позволяет регулировать движение теплоносителя. Естественно, в этом случае точность регулировки получается довольно низкой, однако отсечь батарею от источника воды можно.

Схема шаровой конструкции

Самой простой и часто используемой разновидностью кранов являются шаровые:

Шаровой кран предназначен для отключения радиатора. Его конструкция позволяет устанавливать устройство либо в открытое, либо в закрытое положение, так что регулировка осуществляется довольно по принципу «есть тепло – нет тепла».

Шаровые краны для радиаторов отопления обеспечивают двухпозиционную регулировку

Обратите внимание! В принципе, можно зафиксировать вентиль и в промежуточном положении, но тогда скорость его износа возрастет многократно за счет трения взвешенных в воде частиц о запорный элемент. Так что лучше этого не делать без крайней необходимости

Блокировка потока теплоносителя осуществляется за счет движения металлического шара с отверстием, соосным трубному просвету. При повороте рукоятки крана в действие приходит шток, который проворачивает сферу внутри корпуса, совмещая отверстие в ней с просветом трубы.
Как правило, детали кранов производятся из стали, бронзы или латуни. За герметизацию соединений и запорной части отвечают фторопластовые прокладки, которые при необходимости можно заменить своими руками.
Присоединение к радиатору осуществляется либо с помощью обычной гайки, либо с помощью «американки».

Шаровая конструкция с американкой

В отличие от шаровых кранов, конусные вентили дают возможность регулировать поток теплоносителя более плавно. Это обеспечивается особенностями их конструкции:

Устройство в разрезе

Запорным элементом выступает конусный шток, на поверхность которого наносится резьба.
Когда мы вращаем маховик, шток двигается по резьбе, смещаясь в вертикальной плоскости.
В крайнем нижнем положении просвет трубы полностью перекрывается. Герметичность перекрытия обеспечивается эластичными прокладками, которые надеваются на кольцевые канавки штока.
Поднимая запорную часть, мы приоткрываем просвет, и теплоноситель начинает поступать в радиатор.

Обратите внимание! Регулировать микроклимат в помещении можно лишь приблизительно, уменьшая или увеличивая количество горячей воды в каждой батарее

Модель в полипропиленовом корпусе

На практике чаще всего используются бронзовые или латунные конусные краны для радиаторов отопления: полипропиленом комплектуются только системы, часть труб в которых тоже сделана из пластика. Это объясняется сравнительно небольшой прочностью и износостойкостью полимеров по сравнению с сантехническими сплавами.

С другой стороны, полипропиленовые краны для радиаторов отопления стоят несколько дешевле, потому в условиях дефицита бюджета их вполне можно использовать.
