Устройство и монтаж лучевой системы отопления

Достоинства лучевой разводки

Любая отопительная система должна возмещать тепло, которое строительный объект теряет из-за разниц температур внутри здания и на улице. При возведении могут использоваться материалы с различными показателями теплопроводности, а качество поддержания комфортного температурного режима в помещениях нередко определяется толщиной стен, видом используемого утеплителя и грамотностью проведенного монтажа разводки труб.

Схема системы отопления проектируется с учетом количества приборов, площади помещений и пожеланий владельца. На практике соединение элементов может быть выполнено с использованием тройникового или лучевого подключения. Преимуществом первого варианта считается невысокая стоимость, но при эксплуатации возникают определенные сложности. Периметральный вариант предполагает присоединение приборов при помощи трубопроводов к стояку. В результате при поломке системы на определенном участке потребуется выполнить следующие работы:

• полное выключение системы;
• освобождение от теплоносителя;
• устранение выявленных дефектов;
• повторная проверка и запуск системы.

Возможен вариант использования запорной арматуры и байпасов, но их применение и монтаж потребует дополнительных финансовых вложений. В результате затраты на монтаж и обеспечение работоспособности отопительной системы существенно возрастают.

Вариант лучевой разводки предполагает использование коллектора, при помощи которого к каждому прибору отопления подводится пара труб для обеспечения прямой и обратной подачи ресурса. В большинстве случаев основные элементы прокладываются в полу или монтируются в стенах. Основные соединительные конструкции оставляют на поверхности, что позволяет максимально снизить риск протечек и неисправностей.

Проведение скрытого монтажа используется при организации системы теплого пола, а укладывание труб происходит в соответствии с лучевой схемой. Идущий к отопительным приборам трубопровод размещают в стяжке, что обусловлено архитектурными соображениями и особенностями технологии. Недостатком разводки коллекторного типа считается материалоемкость, обусловленная большой протяженностью. Обязательными элементами выступают специальные технические приспособления, так как система предполагает принудительную схему работы системы.

Одним из главных преимуществ лучевой схемы выступает возможность регулирования в процессе эксплуатации комфортной температуры в каждом помещении, что позволяет создавать оптимальный микроклимат для каждого жильца. Подключения секций радиаторов и конвектора независимы, поэтому при проведении ремонтных работ выполнять отключение отопления во всем доме не требуется. Профилактические работы и мероприятия по замене изношенных элементов можно проводить только на определенном участке.

Различия между тройниковой и лучевой системами

Различия между тройниковой и лучевой системами отопления заключается в следующем:

• При использовании лучевой системы отопления, все радиаторы и другие обогреватели подключаются к единому коллектору. Такое параллельное подключение позволяет наиболее тонко производить настройку желаемой температуры в помещении и эффективнее использовать ресурсы. Каждая батарея отопления соединена с коллектором двумя трубами: подающей и обратной. Сам коллектор довольно большой агрегат, его удобно скрыть в специальной нише или небольшом шкафу.
• В тройниковой разводке расход труб отопления намного меньше, зато потребуется большое количество фитингов и других соединительных устройств. Это делает систему уязвимой, например, от перепадов давления в отоплении. А большое количество соединений повышает требования к квалификации рабочих. Даже небольшая ошибка способна вывести из строя работу всех механизмов.

Тройниковая разводка

В лучевой системе отопления придется использовать больше труб, что влечет более высокие расходы на первоначальном этапе. Однако все узлы остаются доступными и легко поддаются ремонту.

Дополнительное удобство в том, что при необходимости отдельную ветвь (луч) можно отключить от подачи разогретого теплоносителя обогрева без прекращения подачи тепла в других направлениях. Такая модель лучевого отопления вполне эффективна как при естественной, так и при искусственной циркуляции жидкости.

Лучевая разводка

Недостаток тройниковой схемы в отоплении состоит в том, что невозможно полностью скрыть трубы в напольное покрытие и стены. В случае поломки одного из соединений придется ломать стены или пол. У лучевой системы отопления такие сложности возникают реже. Есть возможность сделать всю разводку полностью скрытой. А при желании вообще отказаться от открытых нагревательных приборов, таких как радиаторы. При помощи специально смонтированных труб в полу помещения можно организовать вид обогрева — «теплый пол» на основе водяного контура.

Схема подключения лучевой разводки

Выбирая отопительную схему, в большинстве случаев останавливаются на лучевой поэтажной разводке трубопровода. Все трубы скрываются от глаз в толще пола. Коллектор – главный распределительный орган устанавливается в нише стенового ограждения, часто в специальный шкаф, расположенный в центре дома/квартиры.

В подавляющем большинстве случаев реализации лучевой разводки требуется наличие циркуляционного насоса, а иногда нескольких, установленных на каждое кольцо или ветку. Его необходимость описана выше. Лучевую разводку сборки системы отопления чаще всего выполняют на базе одно- и двухтрубного монтажа, практически полностью вытесняя тройниковый тип подключения.

Это упрощенная схема лучевой разводки, в которой каждый радиатор подключается к разъему коллектора для прямой и обратной подачи теплоносителя

На каждом этаже возле стояка двухтрубной системы монтируются подающий и обратный коллекторы. Под полом трубы от обоих коллекторов проходят в стене или под полом и подключаются к каждому радиатору в рамках этажа.

Каждый из контуров должен иметь приблизительно одинаковую протяженность. Если этого не получается достичь, то каждое кольцо необходимо оснастить собственным циркуляционным насосом и автоматикой для регулировки температуры.

При этом изменение температурного режима будет полностью независимым на каждом контуре и не будет влиять друг на друга. Т.к. трубопровод будет находиться под стяжкой, каждый радиатор нужно оборудовать воздушным краном. Воздухоотводчик можно разместить также и на коллекторе.

Предварительный этап

До начала работ задача хозяина заключается в правильном подборе всех комплектующих и мест расположения оборудования, а именно:

• определить места расположения радиаторов;
• выбрать тип радиаторов, исходя из показателей давления и типа теплоносителя, а также определить количество секций или площадь панелей (сделать расчет тепловых потерь и подсчитать тепловую мощность, необходимую для качественного обогрева каждой комнаты);
• изобразить схематично расположение радиаторов и маршруты прохождения трубопровода, не забыв про остальные элементы системы отопления (котел, коллекторы, насос и т.д.);
• составить бумажный список всех элементов и сделать покупки. Чтобы не ошибиться в расчета, можно пригласить специалиста.

Итак, чтобы приступить к следующему этапу, необходимо учесть правила монтажа лучевой системы

Правила установки лучевой разводки

Если вы выбрали укладку труб под пол, следуйте нескольким правилам, которые помогут избежать теплопотерь и замерзания теплоносителя. Между черновым и чистовым полом должно быть достаточно пространства (об этом далее в описании).

При монтаже труб в пол важно учесть несколько требований, одним из которых является наличие достаточного пространства между чистовым и черновым полами

В качестве чернового пола может быть бетонная фундаментная плита. По ней сначала укладывают слой утеплителя, затем устраивают трубопровод. Если проложить трубы без теплоизолирующей подложки, то вода на данных участках может замерзнуть, теряя много тепла.

Что касается труб, то лучше остановить свой выбор на полиэтиленовых или металлопластиковых моделях, которые обладают высокой гибкостью. Трубопровод из полипропилена плохо гнется, поэтому не подходит для лучевой разводки.

Трубопровод необходимо прикрепить к основанию, чтобы он не всплыл во время заливки чистовым слоем стяжки. Закрепить можно с помощью монтажной ленты, пластиковых хомутов или другими доступными методами.

Трубу под стяжкой нужно обязательно утеплить, чтобы снизить теплопотери доя минимума, а на первом этаже обязательно необходимо уложить слой теплоизоляции

Затем вокруг трубопровода укладываем утеплитель слоем в 50 мм из пеноплекса или пенопласта. Изоляцию также крепим к основанию пола с помощью дюбелей-гвоздей. Финальным этапом является заливка раствором слоем 5-7 см, который будет служить основанием чистового пола. На эту поверхность можно уже укладывать любое напольное покрытие.

Если укладка труб производится на втором этаже и выше, то монтаж слоя теплоизоляции является опциональным

Запомните одно важное правило, на участках трубопровода, находящегося под полом, не должно быть никаких соединений

При наличии циркуляционного насоса достаточной мощности и производительности коллектор иногда размещают на этаж ниже относительно уровня расположения радиаторов.

Если коллектор размещается на нижнем уровне (подвале), то нужно учесть несколько правил правильной подводки труб от гребенки к радиаторам, которые находятся на следующем уровне

Системы однотрубные

Особенностью однотрубной системы отопления является последовательное движение теплоносителя по всем радиаторам.

При монтаже отопительной системы в частном доме рекомендуется делать выбор в пользу однотрубной системы, так как это наиболее простой вариант. Кроме того такая схема дает множество преимуществ, среди которых можно выделить экономичное использование материалов. При незначительных затратах на трубы доставка тепла осуществляется во все уголки дома. Это объясняется тем, что в однотрубной системе отопления предусмотрена последовательная доставка теплоносителя к каждой батарее. Другими словами, выходя из котла, тепло попадает в одну батарею, затем – в другую и следующие.

Дойдя до последней батареи, то есть в конце отопительной системы, теплоноситель поворачивает обратно и движется к котлу по прямой трубе.

Подобная схема водяного отопления своими руками имеет большое количество преимущественных моментов:

• Легкий монтаж. Достаточно составить схему движения тепла по радиаторам с обратным возвращением.
• Незначительные затраты на материал. Указанная схема является самым простым и дешевым вариантом.
• Удобное расположение. Трубы отопления монтируют на уровне пола или под ним. Однако следует знать, что при более низком расположении труб отопления может увеличиться гидравлическое сопротивление, что приведет к необходимости установки циркуляционного насоса.

Недостатки у однотрубной системы также имеются, среди них внимание привлекают две позиции:

• Длина горизонтальных участков не может превышать 30 метров.
• При удалении от котла батареи более холодные.

Однако с помощью некоторых хитростей эти моменты можно несколько урегулировать. К примеру, установка циркуляционного насоса в процессе монтажа водяного отопления позволяет увеличить длину горизонтальных участков и прогреть удаленные участки системы. Сохранить тепло в радиаторах помогают перемычки-байпасы.

Чем эта система отличается от тройниковой?

Лучевая разводка системы отопления предполагает параллельное подключение отопительных приборов к распределительному коллектору. От каждого его узла к радиатору отдельно идут две трубы: подающая и обратная. Сам коллектор является крупногабаритной техникой, поэтому в большинстве случаев его предпочитают размещать в специальном шкафу.

Коллектор лучевой системы позволяет отключать каждый радиатор или петлю теплого пола по отдельности. Остальные ветки при этом работают в обычном режиме, поэтому жильцы могут не покидать дом зимой на время ремонта, в нём всё также тепло

Привычная тройниковая разводка требует, конечно, меньшего метража труб, но при этом соединений и фитингов понадобится несравнимо больше. А это и монтаж усложняет, и увеличивает вероятность поломки, от тех же скачков давления или ошибок при сборке.

При коллекторной разводке расход труб увеличивается, но все соединения остаются доступны, поэтому ремонт можно провести намного быстрее. Каждый отдельно взятый «луч» системы легко отключается без ущерба для остальных помещений.

Лучевая система отопления двухэтажного дома может базироваться и на принудительной, и на естественной циркуляции.

Одно из главных преимуществ такой системы – возможность спрятать все трубы. При тройниковой разводке скрытую прокладку сделать просто невозможно, иначе при ремонте придётся ломать стены или пол.

Лучевая система отопления с принудительной циркуляцией

Ещё пять-десять лет назад такая система была по карману лишь одному из двадцати домовладельцев. Но теперь цены на автоматику и отопительную технику снизились, сделав её более доступной.

Эффективность лучевой разводки отопления, в особенности это касается систем с принудительной циркуляцией, обуславливается возможность установки целого комплекса запорной и регулирующей арматуры: воздухоотводчики, температурные датчики, запорные краны и термоголовки. Всё это даёт возможность экономить на отоплении даже во время отсутствия хозяев дома

Главное преимущество принудительной циркуляции – искусственный прогон теплоносителя по трубам и радиаторам. Насос может устанавливаться и на обратной магистрали, и на подающей. Такая система не требовательна к геометрии помещений дома, протяжённости веток и гидравлическому сопротивлению трубопровода.

Лучевая система отопления с естественной циркуляцией

Естественная (самотечная) циркуляция теплоносителя в системе отопления предполагает использование труб большого диаметра и установку расширительного бачка. Это не всегда удобно: компенсатор расширения теплоносителя должен устанавливаться в самой высокой точке дома. При этом лучевая разводка отопления с естественной циркуляцией позволяет сэкономить на дополнительном оборудовании. Дорогостоящие насосы, датчики температуры, воздухоотводчики – ничего из этого такая система не требует.

Ещё на этапе проектирования дома нужно определиться будет ли осуществляться циркуляция в системе естественным образом или посредством насосного оборудования. Первый вариант больше всего подходит для дач или неэлектрифицированных домов, второй же, являясь более эффективным, в последние десять лет получил широкое распространение

Если дом используется в качестве дачи или это долгострой, неподключенный к электросетям, то самым оптимальным решением будет естественная циркуляция теплоносителя в системе. Даже без мощных насосов и автоматики в помещениях будет достаточно тепло.

Как работает лучевая схема

Коллекторный узел отвечает за циркуляцию теплоносителя по отдельным контурам. Конструктивно — это участок трубы с отводами на каждую батарею.

Принцип работы коллекторной системы следующий:

• теплоноситель через узел ввода поступает на подающую гребёнку коллектора;
• через гребёнку тепловая энергия распределяется по разводке с включенными в неё конвекторами;
• пройдя через конвектор, остывший теплоноситель по выходному трубопроводу отводится на обратную гребёнку коллектора и опять возвращается в котёл для повторного нагрева.

Подающая и обратная гребёнки составляют коллекторную группу.

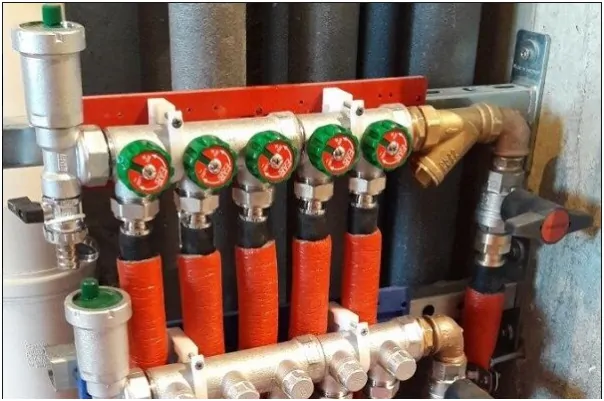

Коллекторный узел системы отопления

Количество контуров, подключаемых к гребёнке, выбирается индивидуально для конкретной схемы отопления и числа конвекторов. Обычно коллектор поддерживает от 2 до 12 контуров.

Обзор схем и составных элементов системы отопления

На первом этапе необходимо выбрать принцип работы системы отопления. Еще 20-25 лет назад альтернативы практически не было – делали гравитационную открытую систему. Поэтому вопрос как правильно смонтировать отопление сводился к выбору диаметра стальных труб и их правильному уклону. Но появление на рынке основных элементов закрытой системы значительно расширило возможности выбора схемы.

Гравитационная система отопления

Схема гравитационного отопления

Главным источником нагрева воды для нее служит твердотопливный котел (возможна работа на дизеле или отработанном масле). Установка газовых моделей невозможна, так как их нормальное функционирование подразумевает повышенное давление в трубах. Самостоятельное монтирование системы отопления с газовым котлом возможно. Но в этом случае используется корпус твердотопливного, в который монтируется специальная газовая горелка.

До того как правильно смонтировать отопление в частном доме, нужно выбрать его основные компоненты. Помимо котла обязательными являются такие элементы:

• Трубы. Для этого типа отопления можно использовать пластиковые модели (полипропилен, металлопластик) или стальные. Диаметр лучше всего выбрать большой – от 40 мм. Таким образом можно снизить общее гидравлическое сопротивление;
• Расширительный бак. Необходим для стабилизации системы в случае перегрева теплоносителя;
• Запорная арматура. Ее монтаж является обязательным, так как во время проведения ремонтных или профилактических работ понадобится перекрыть поток теплоносителя на определенном участке системы;
• Подпиточный узел. Потребуется для добавления теплоносителя. В целях оптимизации его нередко включают в конструкцию расширительного бака.

Комплектация радиатора для однотрубной системы отопления

Гравитационная система в большинстве случаев делается однотрубной (ленинградка). Для того чтобы правильно смонтировать радиатор отопления, необходимо на каждый из них установить байпас. Это тоже нужно учесть при покупке комплектующих и составлении общей схемы монтажа.

Кроме этих компонентов необходим монтаж манометров. Если этот прибор не предусмотрен в конструкции котла – следует установить его на выходном патрубке.

Для монтирования радиатора отопления обязательно предусматривают наличие в нем крана Маевского. Он необходим для устранения воздушных пробок в системе.

Схема системы отопления с принудительной циркуляцией

Закрытая схема отопления с твердотопливным котлом

Намного сложнее смонтировать систему отопления с принудительной циркуляцией. Разница заключается в создании повышенного давления в магистрали. Это способствует увеличению протяженности трубопроводов и оптимальному температурному режиму работы всей системы.

Комплектацию этой схемы лучше всего рассмотреть на примере обвязки твердотопливного котла. Так как у большинства газовых моделей подавляющая часть компонентов входит в состав конструкции (циркуляционный насос, расширительный бак и т.д.). Поэтому, для того чтобы самому смонтировать систему отопления, помимо котла система в обязательном порядке должна содержать:

• Циркуляционный насос. Он создаст необходимый уровень напора теплоносителя;
• Закрытый расширительный бак. Служит компенсатором при повышении давления в системе выше критического;
• Группа безопасности. Отчасти дублирует функции расширительного бака. Если показатели давления будут слишком большими, то воздухоотводчик и сливной клапан снизят его, удалив излишки воздуха и теплоносителя из системы;
• Запорная арматура ;
• Узел подпитки .

Как самому смонтировать систему отопления закрытого типа, а главное – какую схему разводки труб выбрать? Специалисты рекомендуют устанавливать двухтрубную, так как радиаторы в таком случае будут подключаться параллельно, что обеспечит равномерное распределение температуры по всей системе.

Монтировать систему отопления принудительного типа намного проще, чем с естественной циркуляцией. К тому же первая является единственным вариантом для домов со средней и большой площадью.

Выбор распределительного коллектора

Его ещё называют гребёнкой. Необходим для подачи жидкости на тёплый пол, батареи, конвекторы и пр. При помощи него осуществляется отток по обратному контуру, жидкость откуда потом направляется в котёл либо опять смешивается в контуре для температурной регулировки. Коллектор справляется с максимум двенадцатью ветвями.

Как правило, гребёнки имеют резервные запорно-регулирующие и регулирующие температуру элементы. При помощи них возможна настройка рационального расхода теплового носителя по всем контурам обогрева. Присутствие развоздушивателей может гарантировать качественное и стабильное функционирование системы.

Зачем нужен предохранительный клапан в системе отопления?

Какое оборудование и материалы использовать

Универсального проекта обогрева лучевого типа нет, поэтому использование в такой схеме оборудования и материалов будет зависеть от выбора конкретного варианта устройства контура отопления. Это может быть стандартное отопление радиаторами или, например, тёплый водяной пол.

Обобщённо для лучевого отопления необходимо следующее основное оборудование:

• коллекторный блок (гребёнка);
• наружный или встраиваемый в стену коллекторный шкаф;
• циркуляционный насос;
• манометр;
• воздушный клапан;
• термостат;
• запорно-регулирующие клапаны;
• ротаметры;
• узлы подмеса;
• мембранный расширительный бак.

По объёму бак выбирается на 10% больше общего объёма теплоносителя в системе.

Для монтажа лучевой схемы обогрева необходимы и дополнительные элементы.

Дополнительные детали для подключения коллектора

1. Воздухоотводы.
2. Переходники.
3. Уголки.
4. Краны.
5. Сгоны.
6. Фитинги.
7. Штуцеры.

Для строительства лучей обогрева лучше использовать трубы из сшитого полиэтилена, в бухтах.

Диаметры монтируемых трубопроводов подбираются с учётом параметров оборудования, к которому они подключаются (выходы центральной магистрали, коллекторной гребёнки). Чаще используются трубы диаметром от 20 мм до 32 мм.

Комплект коллектора может быть оснащён полезными устройствами — сервоприводами.

Сервопривод для коллектора отопления

Эти приборы делают систему отопления «умной», поддерживая через блок контроля в автоматическом режиме заданные параметры обогрева.

Оценка

Преимущества

Чем лучевая система отопления лучше последовательной? Вот типичный список аргументов ее сторонников:

1. Минимальный разброс температур между отопительными приборами. Они запитаны от общего коллектора и питаются с одной подающей нитки;
2. Удобство управления. Из коллекторного шкафа вы можете изменить температуру любого участка системы отопления;

Коллекторный шкаф — узел управления отоплением во всем доме.

1. Независимая регулировка температуры приборов. Если вы прикроете или полностью отключите любой из них, это никак не скажется на работе остальных батарей;
2. Скрытая прокладка подводок. Уложенные в стяжку или штробы, они не будут портить дизайн жилого помещения.

Подводки отопительных приборов будут скрыты настеленным по лагам полом.

Недостатки

Вначале — несколько критических комментариев к тем свойствам коллекторной разводки, которые я упомянул в числе ее преимуществ.

1. В двухтрубной последовательной системе тоже можно получить одинаковую температуру батарей. При тупиковой разводке она достигается балансировкой системы (то есть дросселированием подводок ближних к котлу батарей), при попутной разводке температура на всех отопительных приборах будет одинаковой и без балансировки;

Петля Тихельмана, или двухтрубная система с попутным движением теплоносителя. Температура всех радиаторов одинакова без балансировки.

1. Управлять температурой воздуха в комнате удобнее всего непосредственно из нее. Если вам нужно идти через весь дом к коллекторному шкафу для того, чтобы уменьшить нагрев батареи — это, согласитесь, вовсе не выглядит преимуществом;
2. Независимая регулировка температуры радиаторов возможна в любой двухтрубной системе. При однотрубной разводке она тоже достижима: достаточно подключать батареи не в разрыв розлива, а параллельно ему.

Подключение радиатора параллельно розливу в однотрубной ленинградке. Краны на подводке позволяют уменьшить нагрев батареи, не влияя на работу остальных отопительных приборов.

И собственно недостатки:

• Дорого. Суммарная длина отопительных подводок в случае лучевой разводки труб будет в несколько раз больше, чем при последовательном подключении батарей;
• Сложно. Штробление стен или заливка стяжки с коллекторной разводкой возможны только на стадии капитального ремонта частного дома или квартиры. Между тем развести батареи последовательно можно и после окончания чистового ремонта: из грязных работ предстоит только бурение стен под розливы;

Отопление с последовательным подключением радиаторов можно развести после окончания чистовой отделки.

Ненадежно. Для работы системы отопления нужен циркуляционный насос, что делает ее энергозависимой. При остановке циркуляции (например, в случае длительного отключения электричества) вода в трубах замерзнет. Отогреть скрытые в полу или стенах подводки куда сложнее, чем проложенные открыто розливы.

Подводка ниже соединения с радиатором заполнена водой. Слить ее полностью невозможно.

Выводы

На мой взгляд, лучевая разводка оправдана лишь в одном случае: если вы монтируется водяные теплые полы.

Аргументы? К вашим услугам:

1. Длина одного контура теплого пола не может превышать 120 метров из-за высокого гидравлического сопротивления труб, поэтому в доме в любом случае будет несколько параллельных контуров;
2. Параллельные контуры удобнее всего подключить к выводам распределительного коллектора. Альтернативные способы монтажа подразумевают открытую прокладку розливов и открытый монтаж дросселей или термоголовок, что, сами понимаете, идет вразрез с эстетикой.

Водяной теплый пол: коллекторная разводка полностью оправдана.

Высокотемпературную систему радиаторного отопления дешевле, проще и разумнее развести последовательно.

Схема подключения лучевой разводки

Монтаж лучевой системы отопления доступен всякому, кто имеет слесарные навыки и умеет держать в руках инструменты. Для работы потребуются:

• разводной или газовый ключ;
• электродрель с победитовыми сверлами;
• труборез для пластиковых и металлопластиковых труб;
• ручной или гидравлический трубогиб;
• калибратор для подготовки труб к надеванию фитингов и соединению друг с другом;
• паяльник для пластиковых труб;
• болгарка.

Подготовительные работы

Прежде чем начинать монтаж лучевой системы отопления необходимо создать его проект, в котором указывается расположение радиаторных батарей, их количество, а также число блоков в каждой батарее с учетом их теплоотдачи.

Еще в ходе проектирования следует рассчитать количество труб, подводимых к радиаторам, продумать местонахождение коллекторов, а также спланировать маршрут прокладки сетей и только потом можно приступать к расчету их длины.

В зависимости от размеров дома и количества радиаторов рассчитывается мощность и объем котла. Затем предстоит рассчитать число фитингов и запорной арматуры. Не забудьте, что потребуется купить также клапаны для выпуска воздуха из системы.

Монтаж

Монтаж лучевого отопления в квартире или в частном доме начинается, как правило, с радиаторных батарей. При помощи лазерного уровня размечается высота радиаторов и в соответствии с выбранным показателем высверливаются отверстия для их крепежа. Затем батареи подвешиваются и выравниваются. Причем последнее выполняется как по высоте, так и по расстоянию от стены. Одновременно с батареями крепится и коллектор, состоящий из двух гребенок: для горячей воды и для обратки. Таким образом, если в помещении устанавливается 6 радиаторов, то потребуется две гребенки с 6-ю патрубками каждая.

На снимке: коллектор с измерительными приборами.

Следующий этап – трубы. На эти изделия перед креплением рекомендуется надеть гофрированные рукава немного большего диаметра, чтобы снизить потери тепла. Для монтажа их укладывают направляющие и только потом укладываются сами трубы.

Трубы также можно зафиксировать специальной фиксирующей лентой, которая крепится к полу скобами или саморезами.

Помните: трубы, которые прокладываются от коллектора до радиатора, обязательно должны быть цельными, без соединений. Этого можно достигнуть, покупая их погонным метражом в тубах и нарезая впоследствии по длине от коллектора до радиатора. Стремление сэкономить путем соединения трубок между собой фитингами со временем обернется протечкой и необходимостью вскрывать пол.

Когда будут уложены все трубы, выполняется их подгонка для подключения к радиаторам. При этом, к батареям монтируется присоединительная арматура, имеющая на конце угольник, к которому в завершение присоединяются подведенные трубы. К каждой батарее подходит два конца: первый — с теплоносителем и второй — для обратного потока.

Когда трубы будут подогнаны и подключены, к полу прикручиваются крепления, фиксирующие их окончательно. Далее следует подключение труб к коллектору. В процессе сборки при соединении фитингов в качестве герметика используется пакля, как наиболее устойчивый к перепадам температур материал.
