Типы подключения ТЭНов типа ЗВЕЗДА или ТРЕУГОЛЬНИК для трехфазной сети: схемы и примеры

Критерии выбора

Перед тем как приобрести простое, на первый взгляд, устройство можно запомнить некоторые моменты:

  1. Гарантия на оборудование. При выборе тена нельзя пренебрегать гарантийными обязательствами, поскольку устройство обеспечивает нормальную и безопасную работу водонагревателя. Неправильная работа тэна выражается и в том, что водный аппарат, вероятно, будет постоянно отключаться и даже бить током.

  2. Помнить о расходных материалах. Магниевый анод для защиты устройства следует менять раз хотя бы один раз в год. Поэтому при выборе нужно выбирать модели с легкодоступными расходными материалами.
  3. Мощность. Следует учесть, что чем мощнее сам водонагреватель, тем мощнее должен быть тэн для воды. Мощность колеблется от 2—9 кВт.
  4. Разновидность терморегулятора. Предпочтение отдают терморегуляторам с теплозащитной функцией.
  5. Диапазон температуры. Когда человек знает, какую температуру он хочет достичь, тогда и нагревательный элемент следует подбирать из соответствующим показателем.

Длина тэна и трубка для терморегулятора играют важную роль в обеспечении хорошей мощности и скорости нагрева. Наиболее популярными являются водяные тэны мощностью в 2—5 кВт. Отдельно выделяют те тэны, которые устанавливают в проточных водонагревателях. Конструктивно в таких приборах не предусмотрены ёмкости для хранения воды, поэтому задача тэна — нагревать до необходимой температуры весь поток, проходящий через него.

Тэны с терморегулятором используют в быту и в разных сферах промышленности. Его, а также штуцер — крепёжный элемент изготавливают из различных металлов такие как, углеродистая и нержавеющая сталь, латунь, медь.

Всё чаще нагревательный тэн становится незаменимым элементом для получения тёплой воды. А его применение вместе с терморегулятором позволит существенно снизить затраты на коммунальные услуги и увеличить срок эксплуатации устройства.

Монтаж системы «термореле-пускатель-нагреватель»

Начну объяснение с подключения системы «теплофон» к трехфазной сети по следующей схеме.

Между нулевым проводом сети и первой фазой последовательно включаются терморегулятор Т1 и катушка пускателя К1. Элементы нагревателя R1-R15 подключаются равномерно между нулевым проводом и каждой из фаз сети через нормально разомкнутые контакты пускателя К1.1 — К1.3. Пускатель, в данном случае, был выбран марки АВВ 20-40, 4р.

Работает такая схема так:

Когда температура контролируемого помещения приближается к порогу включения термореле (нижняя уставка), последнее срабатывает и своими контактами подключает к сети питания нагревательные элементы (ТЭНЫ) обогревателя.

После того, как температура помещения достигает верхней уставки, термореле отпускает, отключая питание пускателя, который, в свою очередь, обесточивает нагреватели.

Существует множество всевозможных вариантов исполнения термореле, в том числе и совсем миниатюрные варианты, однако, их максимальная коммутируемая мощность довольно невелика (не более пары киловатт), а подключать к ним напрямую можно и того меньше (из соображения наличия запаса мощности).

Самым идеальным вариантом для управления ТЭНами можно назвать такой вариант, при котором «термушка» будет через небольшой электронный блочок управлять магнитным пускателем (например, типа ПМЕ), который, в свою очередь займется управлением нагревателями, мощность которых может запросто превышать 1500 ватт.

Работает такая схемка следующим образом. При срабатывании терморегулятора, сигнал от него поступает на мощный транзисторный ключ, выполненный на основе биполярного транзистора, в коллекторную цепь которого подключено электромагнитное реле (к примеру, РЭС-9).

Виды и конструкция, а также о функционировании

Конструктивно ТЭН для отопления дома представляет собой металлическую трубку с проволочной спиралью внутри, сделанной из материала с высоким электрическим сопротивлением. При подаче энергии от сети спираль нагревается и отдает тепло оболочке ТЭНа, которая уже в свою очередь нагревает теплоноситель в радиаторе.

Монтаж ТЭНа производится в специализированное гнездо батареи отопления, будь то алюминиевый, металлический или чугунный вариант. Применяется ТЭН и в качестве основного нагревательного элемента в электрокотлах.

В большинстве трубок используется нержавейка или углеродистая сталь. Если на производстве использовалась некачественный металл, то ТЭН может быстро «прогореть». Мощность спирали и форма трубок обусловлена предназначением устройства, в каком именно радиаторе или котле он будет применяться.

Выпускаются модели с оребрением, наличием вокруг трубки дополнительных пластин для повышения теплообмена. Ребра значительно повышают габариты изделия, поэтому не во всех случаях их можно использовать.

Терморегулятор, имеющийся в составе ТЭНа, измеряет температуру окружающего теплоносителя в радиаторе и при необходимости подает электропитание на спираль. После достижения заданных температурных параметров он разрывает цепь. А по мере остывания воды снова подключает спираль к сети и нагревает воду. Наличие термостата позволяет настраивать температурные параметры, такие которые наиболее комфортны для присутствующих в помещении. При его отсутствии ТЭН будет функционировать на максимальной мощности, постоянно потребляя электроэнергию, что резко увеличит счета за оную.

Некоторые модели электрических ТЭНов для отопления дома оснащаются дополнительными функциями: «турборежим» (на короткое время включает устройство на максимальную мощность) и «антизамерзание» (не допускает замерзание теплоносителя, поддерживая его температуру на минимальных показателях).

Частые ошибки монтажа водонагревателей

Правилами установки подобного оборудования предусматривается применение изоляции на трубопроводах ХВС/ГВС. При этом технические требования к монтажу определяют минимально возможный размер толщины изоляции – 20 мм.

Уровень теплопроводности изоляционного материала должен составлять не менее – 0,035 Вт/м 2 .

При монтаже водонагревателей нередко нарушают схему подключения домашнего агрегата к водопроводу, применяя изоляционный материал малой толщины, либо не применяют изоляцию вовсе.

В результате, когда начинается полноценная эксплуатация прибора, отмечаются значительные потери тепловой энергии. Эти потери отражаются на времени нагрева, которое существенно возрастает.

Неправильно выполненная или отсутствующая изоляция является главной причиной образования конденсата на линии ХВС. Такое состояние системы снижает уровень комфорта пользователя, способствует формированию антисанитарной среды внутри помещений, где располагается оборудование.

Распространённой ошибкой следует считать монтаж бойлера без расширительного сосуда. Схема, где предусматривается внедрение расширительного сосуда, актуальна именно для водонагревателей накопительного типа.

Благодаря расширительному сосуду, удаётся компенсировать рост давления, обусловленный увеличением объема воды в бойлерном накопителе.

Как правило, монтаж нагревателей накопительного типа ограничивается включением предохранительного клапана на участке магистрали холодной воды. Такая своеобразная замена расширительной ёмкости предохранительным клапаном допустима, но, с точки зрения правильного монтажа, это является технической ошибкой.

По сути, на бойлерах-накопителях всегда нужно ставить расширительный сосуд вместе с обратным клапаном.

Список других ошибок при монтаже:

  • электрический кабель уложен на острых металлических краях или на поверхностях с высокой температурой;
  • порядок подключения магистральных линий не соответствует порядку, указанному на схеме;
  • нарушен уровень установки водяного нагревателя относительно горизонтали и вертикали;
  • отсутствует контур заземления водонагревающего аппарата;
  • параметры электрической сети, куда подключено оборудование, не соответствуют паспортным требованиям;
  • монтаж выполняется в помещении, где отсутствует система водоснабжения и водоотведения.

Любая, пусть даже несущественная ошибка установки водонагревательного оборудования может сыграть роковую роль после начала эксплуатации устройства.

Предлагаем ознакомиться с подробными инструкциями по монтажу накопительного и проточного водонагревателя:

Подключение фазосдвигающих конденсаторов

Для нормальной работы электромашине необходимы пусковые и рабочие ёмкости.

Выбор номинала рабочего конденсатора

Есть разные формулы для определения необходимой ёмкости рабочего конденсатора, учитывающие номинальный ток, cosφ и другие параметры, но чаще всего просто берётся 7мкФ на 100Вт или 70мкФ на 1кВт мощности.

После сборки схемы целесообразно включить последовательно с машиной амперметр и, увеличивая и уменьшая рабочую ёмкость, добиться минимальной величины показаний прибора.

Выбор и подключение пусковых конденсаторов

Пуск с использованием только рабочих фазосдвигающих конденсаторов длительный, а при значительном моменте на валу машины невозможен. Для облегчения пуска и уменьшения его длительности на период разгона электромашины параллельно рабочим подключаются пусковые ёмкости. Они выбираются в 2-3 раза больше, чем рабочие. Номинальное напряжение также более 300В. Пуск происходит несколько секунд, поэтому допускается подсоединение электролитических конденсаторов.

Радиаторное электрическое отопление дома

Схема установки ТЭНа в радиатор

До того как врезать тэн в систему отопления нужны параметры радиатора. Главным из них является диаметр соединительного патрубка. В настоящее время производители выпускают изделия с двумя типоразмерами — 1/2 и 3/4 дюйма. Затем проводится сравнительный анализ параметров отопления до и после установки нагревательного элемента.

Подключение ТЭНа к действующему отоплению

Если он будет использоваться как дополнительный способ нагрева воды — нужно учесть изменение гидравлического напора при прохождении через радиатор. Так как проходной диаметр в этом месяце системы будет меньше — рекомендуется установить насос большей мощности.

При подключении радиатора к системе установка тэна для отопления дома будет невозможна. Для этого необходимо либо изменить схему подсоединения на верхнюю, либо установить нагревательный элемент верхней части батареи, что не рекомендуется специалистами.

Нередко делают монтаж в старые чугунные батареи. Перед выполнением работ нужно сначала проверить направление резьбы патрубка (правое или левое) а также измерить его диаметр. Затем следует придерживаться такой схемы:

  • Слив теплоносителя. Выполнять монтаж тэна в радиатор отопления при наличии в нем воды запрещено;
  • Проверка уровня батареи. Даже при незначительном угле наклона значительно повышается вероятность образования воздушных пробок;
  • Установка нагревательного элемента в патрубок. Для герметизации отверстий необходимо использовать прилагающиеся к ТЭНу прокладки либо изготовить их самостоятельно;
  • Монтаж блока с терморегулятором, если таковой есть в комплекте.

Пример установки ТЭНа в чугунный радиатор

После этого необходимо заполнить систему водой. С помощью установленного крана Маевского удаляются возможные воздушные пробки. Перед включением для обеспечения безопасности с помощью тестера проверяется возможно возникшая цепь нагревательная спираль-батарея. Если она есть — нужно демонтировать тэн и установить его снова, улучшив герметизацию.

Радиаторный электрический обогрев

При организации отопления на тэнах, сделанного своими руками, монтаж трубопровода не обязателен. На каждый радиатор следует выполнить установку нагревательного элемента. При этом возможно монтировать различные по мощности модели в зависимости от теплового режима в конкретной комнате дома. Преимущества подобной системы заключаются в следующем:

  • Экономия на закупке материалов и уменьшение трудоемкости монтажных работ;
  • Если используется тэн с терморегулятором для отопления и подключенный к нему датчик температуры — регулировка степени нагрева комнаты будет выполняться автоматически;
  • Минимальная инерция нагрева системы.

Но все эти положительные качества может перекрыть общая стоимость обслуживания. Поэтому прежде чем делать отопление с помощью электрических тенов, нужно подсчитать не только стоимость закупки материалов и комплектующих, но и последующие затраты на электричество. Только после этого внедрять систему отопления такого типа.

Рекомендуется приобретать заводские радиаторы с установленными ТЭНами. Эффективность их работы выше чем у самодельных, так как в качестве теплоносителя используется специальное масло. Даже при выключенном нагревательном элементе она некоторое время будет отдавать тепло в помещение.

Способы соединения нагревательных элементов

В водонагревателях используют как один, так и несколько ТЭНов. Чем их больше, тем больше мощность прибора. Но мощность зависит от типа соединения отдельных элементов. Они могут иметь однофазное и трёх фазное подключение. В квартирной, однофазной, сети подключают ТЭНы последовательно, параллельно и комбинированным способом.

Параллельный способ соединения действует по таким правилам:

  • напряжение всех элементов и сети одинаково;
  • поломка одного ТЭНа не выводит из строя всю цепь. В этом случае заменяется только поломанный;
  • мощности всех элементов суммируются и составляют общую мощность всего водонагревателя.

Последовательный способ соединения работает таким образом:

  • поломка одного элемента требует прерывает работу всей цепи;
  • общее напряжение не превышает сумму напряжений всех ТЭНов;
  • общее сопротивление складывается из всех сопротивлений цепм.

Схема подключения ТЭНа водонагревателя комбинированным способом предполагаетиспользование различных способов подключения для нескольких участков. Обычно такой способ применят в том случае, если нет возможности приобрести ТЭНы, требуемой мощности. При варьировании последовательного и параллельного соединения, добиваются искомого значения.

Как подключить ТЭНы электрического котла.

Оглавление статьи

Приветствую вас, мои читатели! Этот пост я решил написать для тех, кто пытается разобраться с подключением электрического котла к проводке. Статья посвящена отопительным аппаратам, использующим ТЭНы в качестве нагревательных элементов. Про электродные котлы я напишу отдельно. Есть несколько вариантов выполнения этой операции и о них я расскажу ниже по очереди. Начинаем, как вы уже могли привыкнуть, от простого к сложному.

ТЭН и однофазная сеть. Что к чему прикрутить?

Этот случай характерен для дач и деревенских домов старой постройки. Для начала нужно вообще понять о чем идет речь и проще всего это сделать, смотря на следующий рисунок:

Итак, у однофазной электрической сети имеется два проводника — ноль и фаза. На самой же картинке изображено два способа включения нагрузки — параллельный и последовательный. Разнятся эти способы тем, как делится исходное напряжение между элементами. В большинстве случаев ТЭНы включают параллельно, чтобы не терять полезной мощности, последовательная схема подходит только для различных специфических случаев. Блок, подготовленный для подключения к одной фазе будет выглядеть так:

Еще стоит обратить внимание на выбор кабеля, но этого момента мы коснемся чуть позже, а теперь давайте переходить к трем фазам

Два способа подключить ТЭН к трем фазам.

«Трехфазка» раньше была чем-то не очень нужным и понятным для простого обывателя, но в наше время она стала необходимостью для частного дома. Нужна она прежде всего для отопления электричеством. Поскольку электрический котел имеет большую мощность (в большинстве случаев больше 6 кВт), то при использовании одной фазы вам понадобится прокладывать проводку кабелем с большим сечением проводников. А это будет дорого стоить, особенно если жилы кабеля сделаны из меди. В трехфазной сети сечения проводников будут заметно меньше, по этой причине большинство современных электрических котлов подключаются к «трехфазке».  Теперь давайте поговорим про основные схемы подключения ТЭНов к такой сети.

Звезда.

Такой способ используется в том случае, если нагревательный элемент рассчитан на 220 В. Кроме этого, «звезда» требует, чтобы с щитка был заведен нулевой провод. Для пояснения рассмотрим следующий рисунок:

В данном случае, вместо двух перемычек будет одна. И подключаться она будет к нулю, а три оставшихся свободных конца будут подключены к соответствующим фазам. Если смотреть на гайку блока сверху, то выглядеть это все будет следующим образом:

Треугольник.

Используется такой способ для подключения нагревательных элементов, рассчитанных на 380 В. Если вдруг вы решите ставить «треугольником» ТЭНы, рассчитанные на 220 В, то они просто сгорят. Не упустите этот важный момент. Главным отличием «треугольника» от «звезды» является отсутствие нулевого проводника. Тут есть только 3 фазы и больше ничего. Чтобы лучше понимать о чем идет речь, смотрим ниже:

На картинке все выглядит просто и понятно, а вот если начать соединять контакты на гайке блока, получится следующее:

Выглядит сложновато, но на самом деле не отличается ничем от верхнего рисунка. Цветными линиями и цифрами здесь обозначены фазы, а буквами нагревательные элементы блока.

Как правильно устанавливать и использовать тэн

Ключевым параметром для любого электроприбора является его номинальная мощность. Поэтому, чтобы корректно установить такой прибор в систему отопления, эту величину нужно вычислить. После этого нужно изучить правила установки электрических тэнов и лишь затем приниматься за работу.

Наружная оболочка конструкции должна быть расположена в воде, чтобы тепло от спирали компенсировалось низкой температурой воды, и тэн не перегревался. С этой целью его нужно устанавливать в самой низкой точке радиаторы, чтобы он не входил в зону наличия воздушных пробок.

Вода должна быть дистиллированной. поскольку в ней содержится минимум примесей. Подобные добавки могут формировать на защитной оболочки слой накипи, что, в свою очередь, может вызвать коррозию.

При установке тэна в отопительную систему уточните в инструкции, как нужно в данном случае герметизировать торцевые стыки. Если речь идет о дополнительной герметизации, это нужно обязательно сделать, иначе при попадании воды на нагревательную спираль может появиться опасность для жильцов помещения.

Правила эксплуатации и обслуживания

Чтобы ТЭН, установленный в батарее отопления, служил как можно дольше, соблюдаются следующие правила:

  1. Включение нагревателя происходит только при наличии воды в батарее. Если жидкость попадает на уже нагретую трубку прибора, может случиться небольшой тепловой взрыв. В результате из строя выйдет не только ТЭН: может произойти повреждение батареи отопления.
  2. Во время работы устройства на его поверхности будет образовываться накипь, которую необходимо периодически счищать. Рекомендуемый график обслуживания – один раз в три месяца. Если толщина накипи на нагревательной трубке превысит 2 миллиметра, снизится теплоотдача и прибор может выйти из строя.
  3. Чтобы исключить возможные скачки напряжения, рекомендуется подсоединить ТЭН через источник бесперебойного питания или стабилизатор. При установке нагреватель заземляется.
  4. Производители рекомендуют использовать в роли теплоносителя только дистиллированную воду. В многоквартирных домах с общим стояком соблюсти это требование нереально, поэтому нужно чаще чистить ТЭНы от накипи.

Схемы включения ТЭН в однофазную сеть.

Трубчатые электронагреватели рассчитаны на конкретное значение мощности

инапряжения , поэтому для обеспечения номинального режима работы их подключают к питающей сети с соответствующим напряжением. Согласно ГОСТ 13268-88 нагреватели изготавливаются на номинальные напряжения:12 ,24 ,36 ,42 ,48 ,60 ,127 ,220 ,380 В , однако наибольшее применение нашли ТЭНы рассчитанные на напряжение 127, 220 и 380 В.

Рассмотрим возможные варианты включения ТЭН в однофазную сеть.

2.1. Включение в розетку.

ТЭНы мощностью не более 1кВт (1000 Вт) можно смело включать в розетку через обычную штепсельную вилку, так как такой мощностью обладает основная масса электрических чайников и кипятильников, которыми мы разогреваем воду.

Через обычную вилку можно включить параллельно

два ТЭН, но у обоих нагревателей мощность должна быть не более 1 кВт (1000 Вт), так как при параллельном соединении их общая мощность увеличивается до 2 кВт (2000 Вт). Таким образом, можно включить несколько нагревателей, но их общая мощность должна составлять не более 2 кВт, а для включения в розетку необходимо использовать более мощную вилку.

Бывает ситуация, когда дома завалялись несколько нагревателей, рассчитанных на рабочее напряжение 127 В, выкинуть их рука не поднимается, а в домашнюю сеть не включишь. В этом случае нагреватели включаются последовательно

, что дает возможность подавать на них повышенное напряжение. При последовательном соединении двух нагревателей с напряжением 127 В их мощность остается прежней, а общее сопротивление увеличивается в два раза. Например, при включении двух нагревателей мощностью по 500 Вт их общая мощность составит 1000 Вт.

Однако в этой схеме есть один недостаток: если выйдет из строя любой из ТЭН, то работать не будут оба, так как разорвется электрическая цепь и прекратится подача питания.

Также надо помнить, что при последовательном соединении двух нагревателей с рабочим напряжением 220 В их общая мощность уменьшается

в два раза, так как из-за увеличения общего сопротивления каждый нагреватель будет получать около 110 В вместо положенных 220 В.

Подключение ТЭН в системе отопления в паре с твердотопливным котлом.

Установка ТЭН в котел.

Как правило большинством производителей твердотопливных котлов предусмотрена врезка электроТЭН, а за частую они уже поставляются в комплекте. Наиболее распространёнными вариантами являются тэны мощностью 6 кВт (3 тэна по 2 кВт) и 9 кВт (3 тэна по 3 кВт). В котле предусмотрено резьбовое отверстие в 1” с противоположной стороны обратки в нижней части. Устанавливается ТЭН через уплотнительное резиновое кольцо, Затяжка производиться разводным ключом ( будь те внимательны не повредите выводы на керамических втулках)

Схема подключения ТЭН на котле:

Обычная коммутация через АТ выполняется следующим образом: По одному концу с каждой тэны запараллелить установкой перемычки – это будет общий ноль со своим автоматом. На оставшиеся три вывода через АТ подаем фазы. По данной схеме подключения можно за питать как каждый ТЭН в отдельности по 220 вольт. Но так же и без нуля можно подать последовательно на две тэны 380 Вольт получив большей диапазон в подборе мощности.

Подключение ТЭН через автоматический блок управления:

Отличный вариант для автоматической поддержки рабочей температуры в котле. Именно для этого и предусмотрены тены в котле, в ночное время или в процессе ревизии поддерживать температуру. Имея терморегулятор управление тенами выполняется по включению от заданной нижней температуры и отключение при установочном верхнем значении. Тэны подключаются на колодку, термодатчик устанавливается на выход из котла.

При решении вопроса по организации теплоснабжения центральное место занимает правильный выбор оборудования. Теплогенератор является центром любой системы отопления, и от эффективности его работы зависит продуктивность функционирования всего отопительного контура в целом. Рынок отопительного оборудования предлагает массу всевозможных решений.

Твердотопливные котлы по-прежнему остаются востребованными и популярными во многом благодаря возможности модификации. Установка ТЭНов (трубчатых электронагревателей) — это довольно простой и относительно дешевый способ превращения котла на твердом топливе в комбинированное устройство, вырабатывающее тепло с использованием электроэнергии. Твердотопливный котел с ТЭНами по сути является агрегатом, в котором существует возможность альтернативного или совместного использования основных видов топлива и электричества.

Техника безопасности и эксплуатационные моменты

ТЭН – это нагреватель, работающий от сети

При использовании прибора достаточно важно соблюдать некоторые правила, которые обеспечат безопасное применения и значительно продлят срок его службы:

Чтобы прибор работал длительное время с полной теплоотдачей, следует раз в три месяца проводить чистку накипи, формирующейся на его поверхности. При образовании большого слоя белого налета может вывести устройство из строя. Снизить интенсивность появления накипи можно с помощью использования в качестве теплоносителя дистиллированной воды.
Не допускать перегрева электронагревателя. Нельзя чтобы температура радиатора в месте, где установлен электронагреватель, доходила до семидесяти градусов выше нуля

Поэтому достаточно важно выбрать правильно мощность ТЭНа.
Нагреватель можно включать только в батарее заполненной теплоносителем. Попадание воды на уже разогретый электроприбор может привести к тепловому взрыву

В итоге может быть поврежден не только радиатор, а и вся отопительная система.
При возникновении на поверхности трубчатого прибора статистического электричества требуется немедленное его отключение и проверка всех соединений и самого прибора на герметичность.
Мощность нагревателя не должна быть выше тепловой номинальной мощности батареи. В одной розетке допускается нагрузка не более 3,5 киловатт.


Нельзя чтобы температура ТЭНа для радиатора доходила до 70 градусов Установка ТЭНа в батарею отопления проводится только с использованием заземления. Для исключения перепадов напряжения лучше всего электронагреватель подключать в сеть через стабилизирующий прибор.

Подключение звезда и треугольник — в чем разница

Для работы электрического прибора, двигателя, трансформатора в трехфазной сети необходимо соединить обмотки по определенной схеме. Наиболее распространенными схемами соединения являются треугольник и звезда, хотя могут применяться и другие способы соединения.

Что представляет собой соединение обмоток звездой?

Трехфазный двигатель или трансформатор имеет 3 рабочих, независимых друг от друга обмоток. Каждая обмотка имеет два вывода — начало и конец. Соединение «звезда» подразумевает собой, что все концы трех обмоток соединяются в один узел, часто называемый нулевой точкой.

Отсюда выходит и понятие — нулевая точка.

Начало каждой обмотки соединяются непосредственна с фазами питающей сети. Соответственно начало каждой обмотки соединяется с одной из фаз А, В, С.

Между любыми двумя началами обмоток прилаживается фазное напряжение питающей сети, зачастую 380 или 660 В.

Что представляет собой соединение обмоток в треугольник?

Соединение обмоток в треугольник заключается в соединении конца каждой обмотки с началом следующей. Конец первой обмотки, соединяется с началом второй. Конец второй — с начало третей.

Конец третей обмотки создает электрический контур, поскольку замыкает электрическую цепь.

При таком соединении к каждой обмотки прилаживается линейное напряжение, обычно равное 220 или 380 В.

Такое соединение физически реализуется с помощью металлических перемычек, которые должны быть предусмотрены заводской комплектацией электрического оборудования.

Разница между соединением обмотки в треугольник и звезду

Основная разница заключается в том, что, используя одну питающую сеть, можно достигать разных параметров электрического напряжения и тока в приборе или аппарате. Конечно, данные способы соединения отличаются реализацией, но важна именно физическая составляющая отличия.

Наиболее часто применяется соединение обмоток в звезду, что объясняется щадящим режимом для электрического привода или трансформатора. При соединении обмоток в звезду, ток протекающий по обмоткам имеет меньшие значение нежели при соединении в треугольник. В тот момент, как напряжение больше на величину корня из 1,4.

Применение способа соединения треугольник, зачастую используется в случаях мощных механизмов и больших пусковых нагрузок.

Имея большие показатели тока, протекающего по обмотки, двигатель получает большие показатели ЕДС самоиндукции, что в свою очередь гарантирует больший вращающий момент.

Важно

Имея большие пусковые нагрузки и одновременно используя схему соединения звезда, можно нанести урон двигателю. Это связано с тем, что двигатель имеет меньшие значение тока, что приводит к меньшим показателям величины вращающегося момента.

Момент пуска такого двигателя и выход его на номинальные параметры может быть продолжительным, что может привести к тепловому воздействию тока, которые во время коммутации может превышать номиналы тока в 7-10 раз.

Преимущества соединения обмоток в звезду

Основные преимущества соединения обмоток в звезду заключаются в следующем:

  • Понижения мощности оборудования с целью повышения надежности.
  • Устойчивый режим работы.
  • Для электрического привода такое соединение дает возможность плавного пуска.

Некоторое электрическое оборудование, которое не предназначены для работы на других способах соединения, имеет внутренне соединение концов обмоток. На клеммник выводится лишь три вывода, которые представляют собой начало обмоток. Такое оборудование легче в подключении и может монтироваться в отсутствии грамотных специалистов.

Основными преимуществами соединения обмоток в треугольник являются:

  1. Повышения мощности оборудования.
  2. Меньшие пусковые токи.
  3. Большой вращающийся момент.
  4. Увеличенные тяговые свойства.

Оборудование с возможностью переключения типа соединения со звезды на треугольник

Зачастую электрическое оборудование имеет возможность работать как на звезде, так и на треугольнике. Каждый пользователь должен самостоятельно определить необходимость соединения обмоток в звезду или треугольник.

В особо мощных и сложных механизмах, может применяться электрическая схема с комбинированием треугольника и звезды. В таком случае, в момент пуска, обмотки электрического двигателя соединяются в треугольник.

После выхода двигателя на номинальные показатели, с помощью релейно-контакторной схемы треугольник переключается на звезду.

Таким способом достигается максимальная надежность и продуктивность электрической машины, без риска нанести ей урон или вывести её из строя.

Посмотрите так-же интересное видео на эту тему:

Выбор тэна

Какой тэн покупать? Естественно, он должен быть со съемным термостатом.

Есть специальные тены для батарей со встроенным терморегулятором. У них вся электрическая часть уже запрятана в изолированных кожух, а сверху выведено электронное табло или механическая крутилка.

Материал – нержавейка в чугунную батарею, медь – в алюминиевую. У меди больше ресурс работы в нержавеющих емкостях.

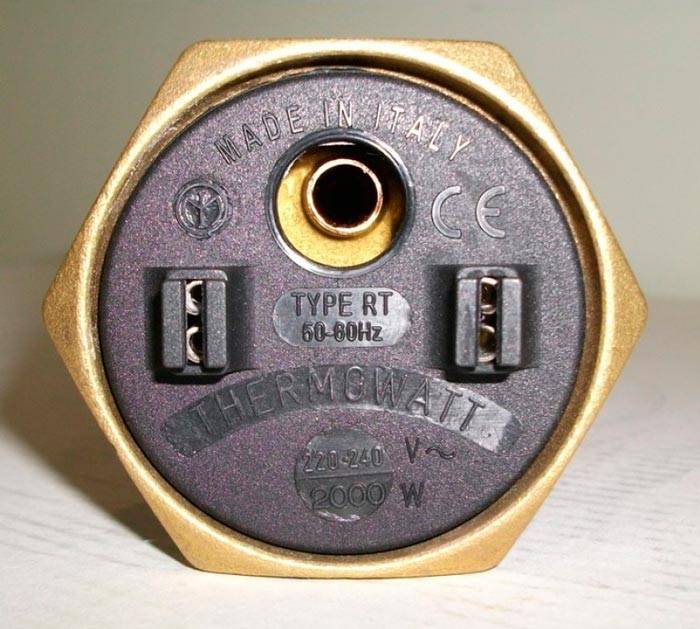

Страна производитель – Италия. Фирма Термоватт (Thermowatt) неплохо зарекомендовала себя на этом рынке (не реклама).

Ошибка №2
На китайских тэнах УЗО зачастую выбивает сразу, как только тэн привезли из магазина и окунули его в воду.

Поэтому с ними нужно быть осторожнее. Также при покупке не перепутайте форму тэна.

Ошибка №3
Трубки у него должны идти одна возле другой, а не расширяться в форме петли или подковы.

Последние идут в основном для заводских масляных батарей или бойлеров, а не радиаторов с водой. Они просто не пролезут в ниппель между секциями.

А сплющивать или сдавливать их нельзя. Иначе придется на вход добавлять трубу на 32мм и помещать тэн в нее.

Еще проверяйте расстояние между трубкой термодатчика и нагревательными трубками.

Ошибка №4
Между ними должно быть минимум 1,5мм и они не должны соприкасаться.

Рекомендуемое расстояние между самими нагревательными трубками – 3мм.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
