Монтаж дымохода из сэндвич труб через крышу. Как избежать ошибок при монтаже дымохода из сэндвич-трубы через потолок и крышу

Компоновка

Важно в компоновке дымохода — это отсутствие стыков и соприкосновением с остальными блоками. Дымоход непосредственно монтируется в патрубок металлический, он сделан в виде короба

Важен такой параметр как толщина, он должна превышать толщину перекрытия не более чем на восемь сантиметров. Система дымоудаления важна, ее следует рассчитывать еще при проектировании объекта. Соединение труб также существенный элемент, о котором следует знать. Есть два вида компоновки:

по дыму;
по конденсату.

При монтаже «по дыму» нижняя часть трубы инсталлируется в элемент верхнего колена. При такой комбинации раскаленные газы, не встречая никаких препятствий, движутся вверх беспрепятственно вдоль внутренней поверхности трубы. При втором варианте стыковки внутренний элемент инсталлируется в нижнюю часть. При такой компоновке весь конденсат стекает вниз. Обычно все дымоходы (с учетом появления конденсата) монтируются на инновационных газовых агрегатах. Исходящая температура исходящих продуктов не превышает 200 градусов по Цельсию.

В качестве примера, можно упомянуть: в печах, которые сделаны из металлических листов («буржуйки») температура сжигания составляет порядка 300 градусов по Цельсию, влага выделяется уже при ста градусах. При разогреве устройства, образуется пар, он оседает на внутренние и камеры, образуются капли, которые затем скатываются вниз в специальный сборник. Монтаж дымохода конструкций «сэндвич» рациональнее всего монтировать с учетом появления обильного конденсата.

Важность своевременной очистки дымохода от сажи

О том, как правильно чистить дымоход мы написали отдельную статью. Ссылка на неё в конце этого материала. Расскажем, что будет если дымоход не чистить.

Расскажу случай, который произошел с моими родственниками. Неутеплённый дымоход несколько лет не чистили от сажи. Тяга была хорошая. Однажды ночью сажа обвалилась и забила все проходы в дымоходе. Котел еще тлел. Дым пошел внутрь помещений. Хозяйка случайно проснулась, но, из-за отравления угарным газом, она не смогла встать с постели. Теряя сознание, она выползла на крыльцо дома. Потом с трудом вытащила мужа, которого в больнице еле откачали.

Возгорание сажи в дымоходе.

Устройство прохода сэндвич-дымохода через карниз и крышу

Проход сэндвич-дымохода через крышу необходимо делать по таким же принципам, как и проход через потолок. При этом расстояние до деревянных конструкций должно быть достаточным

И вот на этом этапе важно не допустить опасную ошибку

Да, дымоход при проходе через кровлю действительно остывает, тем более, что пространство вокруг него проветривается и потому многие полагают, что можно уменьшить расстояние до защищенных стропил. И правда, для холодной кровли это действительно подходящий вариант, но для утепленной необходимо придерживаться тех же расстояний и норм, как у междуэтажных перекрытий.

Для вывода через кровлю сэндвич-дымохода применяются специальная кровельная разделка. Вы можете приобрести таковую абсолютно любую, адаптированную под угол вашей кровли и ее скаты. А монтировать крышную разделку нужно сверху, заводя ее край под конек крыши.

Вот каким должен быть узел прохода сэндвич-дымохода через карниз:

Чтобы вывести сэндвич-дымоход на крышу, вам необходимо будет сделать в кровельном покрытии отверстие достаточной ширины:

Причем на этапе вывода сэндвич-дымохода через крышу не обойтись без кровельного силиконового герметика, который рассчитан на 1500 градусов воздействия температуры.

Изнутри отделка такого узла должна выглядеть таким образом:

При проходе дымоходной трубы через наклонные скаты крыши само отверстие и его изоляция уже будет немного больше по площади:

Особенно осторожно необходимо выводить дымоходную трубу-сэндвич через крышу, если кровельный материал сам по себе горюч. Не забывайте, что сам металл, конечно же

загораться не станет, а вот кровельная краска – вполне. Чтобы все сделать грамотно, следуйте таким шагам:

Шаг 1. Начинайте вырезать профнастил подальше от будущего месторасположения трубы. Это около 30 сантиметров выше и больше и 10 см снизу и по сторонам.
Шаг 2. Изготовьте для трубы кровельную разделку из оцинкованной стали и устанавливайте ее, начиная снизу. Разделка должна заходить на профнастил не менее 15 см.
Шаг 3. Снимите верхний лист профнастила и положите верхнюю часть кровельной разделки, затем на 20 см накройте ее боковые части.
Шаг 4. Установите снятый лист профнастила и закрепите его.
Шаг 5. Теперь закрой и загерметизируйте швы, чтобы избежать дальнейших протечек.
Шаг 6. Утеплите трубу негорючим материалом с фиксацией отожженной проволокой.
Шаг 7. Изготовьте дымоходный зонт из оцинкованной стали.
Шаг 8. Теперь, еще раз загерметизируйте наплавляемыми кровельными материалами, разогретыми или самоклеющимися.

К слову, если вы работаете с металлическим кровельным покрытием, то существует возможность закрепить дымоход в таком месте при помощи отогнутых обрезков самой кровли:

В общих чертах, сборка дымохода вне стен дома практически не отличается от его установки внутри:

Все эти правила придумывают не просто так, ведь они основывается на практических исследованиях и статистики пожаров. Поэтому, если вы не хотите, чтобы ваш дом стал печальным примером для других, соблюдайте все предписания до последнего, и даже больше: старайтесь всегда хоть немного, но перестраховаться, ведь жизнь полна непредсказуемых ситуаций. Изучите внимательно все тонкости и нюансы процесса монтажа современных дымоходов – и спите спокойно!

Расчет комплектующих элементов дымохода

Перед тем, как установить сэндвич трубу, необходимо определить несколько величин:

размер сечения для данного изделия;
длину всей конструкции дымоотведения.

Величина диаметра трубы прямо пропорциональна мощности котла. Таким образом, чем он мощнее, тем больше должно быть у изделия сечение.

В свое время специалистами были разработаны следующие нормы:

для устройства мощностью менее 3,5 кВт используют трубы размером 0,14х0,14 метра;
для котла мощностью более 3,5 и менее 5,2 кВт, подходит труба размером 0,14х0,20 метра (прочитайте: “Какие размеры сэндвич трубы лучше использовать для дымохода”);
для агрегата мощностью 5,2 – 7 кВт устанавливают трубы размером 0,14х0,27 метра.

При использовании изделий с круглой формой их подбирают в соответствии с площадью сечения.

Когда нужно определить длину дымохода, учитывают следующие нюансы:

Минимальная высота, на которую следует вывести дымоход, равна 5 метрам. Таким образом, общая протяженность дымохода не должна быть меньше данного параметра, иначе дым и опасные для людей вещества из помещения вывести не удастся.
Длина части конструкции от крыши до защитного зонтика должна быть равна минимум 50 сантиметров. Этот показатель можно увеличивать в зависимости от степени горючести материала кровли. Чем легче покрытие воспламеняется, тем выше следует располагать последнее звено конструкции.

Кроме вышеперечисленных особенностей, существуют установленные нормы, регламентирующие, как правильно установить трубу дымохода на крыше строения.

Организация узла через стены дома или бани

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

Шаг 1. Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
Шаг 6. На выходе из дымохода из стены установите ревизию.
Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

К чему может привести некачественная установка

Зачастую, в перечень работ мастера- печника или монтажника газового или электрического обогревательного котла не включены работы по обустройству дымохода. Подразумевается, что проход дымоотводной трубы сквозь крышу закладывают на этапе строительства, или домовладелец смонтирует дымоход своими силами. Кажущаяся простота такой работы провоцирует хозяев отказываться от использования профессиональных мастеров- кровельщиков. Они не задумываются, к каким серьезным негативным последствиям может привести некачественный вывод дымохода на кровлю. Часто возникающие проблемы:

сквозь плохо загерметизированный проход трубы сырость может попадать в кладку, со временем разрушая кирпичи и цементные швы;
повышенная влажность самой трубы дымохода или соприкасающихся с ней элементов провоцирует усиленное распространение различных микроорганизмов, плесени, грибка. Споры некоторых из них могут представлять опасность для здоровья, и даже жизни человека. Если на трубе видны следы заражения, применять ее не рекомендуется, а в особых случаях необходимо полностью заменить всю систему дымоотведения;
просачивание воды в местах прохода дымохода через элементы кровли, приводит к снижению свойств термоизоляции утеплителя на половину. Нужно понимать, что после высыхания такого слоя, изоляционные характеристики на прежний уровень уже не смогут вернуться;
некачественно установленный дымоход влияет на долговечность материалов элементов кровли и стропильной системы. Проникающая влага ускоряет процессы гниения дерева, что приведет к разрушению силового каркаса;
большие щели около прохода труб приводят к прекращению нормальной циркуляции теплого и холодного воздуха в помещении под крышей. Это приводит к дополнительным энергопотерям, а значит и к лишним затратам на обогрев;
некачественная облицовка дымохода существенно портит внешний вид всего здания.

Над крышей поднимают не только дымоходы от печек, каминов и прочих твердотопливных устройств. Туда же выводят выхлопные трубы от газовых обогревателей, а также трубы вентиляции. При их монтаже применяют точно такие же методы, как и для печных труб.

Возможные ошибки при монтаже и как их избежать

Наличие ошибок во время монтажа дымохода может привести к возгоранию потолка, кровли или стены

Важно соблюдать минимальные расстояния между воспламеняющимися предметами и дымоходом

Ошибки и меры устранения:

Распространенная ошибка — экономия места. Сэндвич-трубы до тех пор, пока они находятся в исправном состоянии, не должны нагреваться. Но со временем возможно прохождение теплого воздуха через слой термоизоляции. В этом случае находящиеся рядом воспламеняющиеся материалы могут загореться. Наличие достаточного пространства между дымоходом и стройматериалами исключает такую возможность.
Еще одна ошибка — пренебрежение герметичностью сопоставляемых деталей. Все стыки между составляющими частями дымохода рекомендовано покрывать слоем герметика, иначе возможно прохождение продуктов горения из дымохода в окружающую среду. Стыки между трубами дополнительно можно затянуть специальными хомутами.
Третья распространенная ошибка — сопоставление труб только по типу “по дыму” или “по-конденсату”. Сопоставление “по дыму” означает, что раструб вышележащей трубы надевается на нижележащую трубу. В этом случае в получившемся между трубами кармане не будет накапливаться дым, но туда может стекать конденсат. Сопоставление “по конденсату” означает, что раструб нижележащей трубы надевается на вышележащую. В получившейся карман конденсат стекать не сможет, но там будет накапливаться дым. В первом случае в дымоходе будет много конденсата, во втором — сажи. Для того, чтобы взять преимущества от обоих вариантов в сэндвич-трубе, достаточно внутренние цилиндры сопоставить “по конденсату”, а наружные “по дыму”. Сопоставление обоих цилиндров одинаковым способом может привести к быстрому засорению дымохода.
Грубая ошибка — использование общестроительной изоляции вместо термоизоляции. В строительстве используется много изолирующих материалов, но при обустройстве дымохода необходимо выбирать материалы с наилучшей теплоизоляцией. Таким материалом является минеральная вата. При устройстве внешней изоляции допускается использование базальтовой ваты, но если труба значительно прогревается снаружи, уже через несколько часов базальтовая вата начнет нагреваться.

Завершение монтажа

По окончании сборки конструкции нужно удалить с трубы защитную пленку. Идеальной считается длина дымохода, начиная с колосника и заканчивая оголовком в пределах 5-6 м

На эти значения необходимо обратить особое внимание. Затем делается герметизация всех зазоров и имеющихся швов

Операция выполняется с использованием жаропрочного полимерного состава, который способен выдержать температуру более 1000 градусов. Обработка герметиком происходит следующим образом:

Внутренние трубы – покрывается внешняя стенка верхней части.
Наружные изделия – обрабатывается одна наружная поверхность.

Место соединения двустенной продукции с другими деталями покрывается полимерным составом только с внешней стороны окружности.

Стыки модулей и одностенной трубы герметизируются согласно последнему варианту.

После завершения всех работ требуется обязательно проверить опасные участки на способность выдерживать высокие температуры.

Для облегчения обслуживания дымохода предусматривается установка специальной ревизии. Эта деталь имеет съемную часть или оборудуется отверстием, имеющим открывающуюся дверцу.

Завершение монтажных работ

Окончание обустройства дымоотводящей конструкции заключается в следующих действиях:

с труб снимают защитную пленку, которая предотвращает повреждение элементов во время транспортировки и проведения монтажа;
герметизируют все места соединений.

Ранее было описано, как собирать сэндвич трубы в целостную конструкцию и делать переходы сквозь стену. Что касается герметизации стыков, то с целью придания им прочности, используют специальный герметик, который выдерживает температуру до 1000ºС (прочитайте: “Какие герметики для печных труб лучше использовать – виды. характеристики”).

Герметик следует нанести:

на поверхность с наружной стороны верхнего участка при сборке внутренних труб;
по периметру наружной поверхности при выполнении стыковки внешних труб;
на место стыка вдоль диаметра (для круглых изделий) или периметра при стыковке труб с прочими элементами дымоотводящей системы.

Необходимо убедиться в отсутствии:

выхода дыма в местах, где этого не должно быть;
избыточного нагрева элементов конструкции, особенно это касается мест прохода через стены и кровлю.

Смонтированный из сэндвич труб дымоход интерьер помещения не портит, а наоборот, придаст нагревательному оборудованию современный вид. Для выполнения работ не требуется владение определенными навыками. Главное, перед началом эксплуатации убедиться в полной герметичности и работоспособности системы дымоотведения.

Правила использования хомутов

В зависимости от назначения крепления, хомут для дымохода рекомендуется закреплять надежно.

При сборке дымохода, стоит соблюдать правила, потому что ошибки, могут вызвать не только пожар, но и отравление продуктами горения. Правильное использование дымохода, будет выполнять свои функции на протяжении многих лет.

Установка крепежа, сама по себе требует соблюдения правил, для надежной и долговечной эксплуатации. Чтобы избежать появления отклонений от линии, требуется соблюдать, рекомендуемое расстояние между крепежными элементами.

Установка крепежа

Если устанавливаете опоры на большем расстоянии, есть риск падения дымохода. Рекомендуется учитывать, что при установке, стоит предусмотреть дополнительные монтажные кронштейны, до и после точки соединения, т.к, это гарантирует надежную работу.

Бывают случаи, когда при установке системы снаружи дома возникает препятствие, такое как здание или дерево и мы не получаем устойчивость, тогда хомут стеновой, возможно сделать своими руками.

Технические характеристики труб

Это важные параметры при выборе элементов под конкретные условия монтажа. От правильного определения нужных деталей зависит безопасность, длительность эксплуатации.

Диаметр

Большинство заводов-изготовителей котлов и других отопительных устройств в руководстве по эксплуатации прописывают оптимальный диаметр дымохода. Этот параметр зависит как от высоты крепежа, так и от силы тяги.

Когда в помещении приходится делать переход с кирпичной кладки на сендвичные модули, то расчет диаметра выполняется так:

В камине на 1 кВт мощности идет 8 кв. см сечения.
В дровяных печах мощностью до 3,5 кВт 0,02 кв. м сечения равно 160 мм диаметра.
Если мощность печи выше 5,2 кВт, то диаметр увеличивается до 190 мм.
При производительности до 7 кВт на 0,038 кв. м идет 220 мм диаметра.

Толщина стенок

В газовых устройствах определяется диаметром изделия:

при величине 130‒450 мм толщина стенок составляет 0,5 мм;
при диаметре 500 мм ‒ 0,6 мм;
при показателе более 500 мм ‒ 0,8 мм.

В твердотопливных котлах основной фактор, влияющий на выбор толщины стенок, ‒ температура сгорания сырья.

Таким образом:

до 450 градусов хватит величины 0,6 мм;
более 450 градусов нужно 0,8 мм.

Важно отметить, что в таких котлах должна быть неутепленная часть трубопровода, которую нужно соединять с выходным патрубком. Ее делают из куска жаропрочной нержавейки

Толщина стенок – 0,8‒1 мм.

Снаружи кожух дымохода при диаметре до 450 мм берется с толщиной стенок 0,5 мм, при более, чем 500 мм, ‒ 0,6 мм.

Высота

Высота дымохода относительно конька определяется исходя из трех параметров:

СНиП 41-01-2003;
строительных правил СП 7.13130.2009;
руководство по эксплуатации производителя.

Рекомендации следующие:

Высота сэндвичной трубы составляет от 5 м.
Если настил кровли выполнен из горючего материала, трубу делают выше конька на 1‒1,5 м.
На крыше из негорючего материала (профнастила) можно ставить на высоте от 0,5 м от конька. Это же касается крыш с плоской конструкцией.
На скатных крышах, когда дымовая труба расположена на расстоянии 1,5 м от конька, высота составляет от 0,5 м и более.

Кирпич

Классический вариант – красный огнеупорный. Отлично выдерживает высокие температуры до 1000 градусов. Имеет хорошую теплоотдачу. Технология кладки сложна, поэтому без опыта создавать самому такую конструкцию не выйдет. Процесс этот трудоемкий, длительный. Требуется заливка фундамента, что следует планировать еще на этапе проектирования. Рекомендуется внутри ставить гильзу из стального нержавеющего листа, иначе кирпич будет напитываться конденсатом и со временем внутренняя часть стенок начнет отслаиваться, а снаружи образуются разводы. Строительство обойдется дорого.

Керамика

Дымоходы долговечны, устойчивы к перепадам, высоким температурам.

Производители могут поставлять керамику с такими вариантами сборки:

Керамо-нержавеющие. Оболочка создается из нержавейки толщиной 0,8 мм, поэтому внешне трубу не отличить от металлической.
Керамо-керамзитные. Окантовка изделия сделана из керамзитных блоков. Напоминает кирпичную кладку.
Керамзито-нержавеющие. Комбинирование двух предыдущих типов.

Керамическая поверхность гладкая, поэтому сажа и зола оседают на стенках минимально.

Нержавейка

Модульный тип. Оптимальный вариант сплава стали ‒ AISI 430 BA. Особенность ‒ жаропрочность, устойчивость к химическим веществам и воздействию окружающей среды.

Дымовая труба бывает:

одностенная;
сэндвичная (двухстенная).

Одностенная может монтироваться внутри дома.

Сэндвичная труба ‒ лучшая в условиях улицы, поскольку имеет прослойку из утеплителя, минимизирует накопление конденсата внутри трубы, продлевая срок службы металлическим деталям.

Расчеты параметров

Размер дымохода для печи из кирпича должен оставаться неизменным по всей длине, оптимальное его значение выбирается в зависимости от габаритов отопительного устройства.

Размер в сечении

Подходящие параметры устройства зависят от топочной камеры и мощности печи. Внутренние стенки нужно делать гладкими без наплывов раствора и выступов, тогда они дольше будут оставаться чистыми.

Чаще всего применяются кирпичные дымоходы квадратного и прямоугольного сечения, их кладка выполняется в 4, 5 или 6 кирпичей, при расчете сечения одна сторона конструкции умножается на вторую. Стандартными размерами считают: 12,5×25 см. Расчет ведется по внутреннему каналу дымохода. Указанные параметры относятся к кладке в 4 кирпича, площадь сечения составляет 156,25 см2.

При расчете сечения в пять кирпичей получается значение равное 312,5см2, а при шести — 625см2.

Устанавливая кирпичный дымоход на металлическую печь нужно присоединить его квадратное сечение с круглым отводящим отверстием печи. Так для сечения дымохода площадью в 156,25 см2 подходит круглая труба диаметром 130 мм, ее площадь составляет 133 см2, следующий за ней параметр в 150 мм, имеет большее значение, чем заявленное.

При расчете круглого сечения учитывается необходимый радиус, площадь высчитывается по школьной формуле:

S = π×R2, где число π=3,14

Зная диаметр трубы можно легко определить нужный параметр.

Расчет в зависимости от мощности

Внутренний канал зависит от оптимального соотношения размеров трубы и мощности отопительного устройства. Среди ориентиров выбора подходящего сечения выделяют размер проема, предусмотренного для поддувальной дверцы. Размер трубы должен быть меньше отверстия под дверцу.

Если же при расчете учитывать производительность печи, то можно подобрать сечение из табличных данных, но в них не учтена толщина швов, они лежат в пределах от 6 до 10 мм.

Мощность, в кВт	Сечение трубы, в миллиметрах
3,5	130×130
3,5÷5,2	130×190
5,2÷7,0	130×260
7,0	190×260

Высота дымохода

При расчете этого параметра нужно обращать внимание на следующие особенности:

в случае использования в качестве кровельного материала легко воспламеняющуюся его разновидность нужно чтобы дымоход возвышался над кровлей на 1,5 метра минимум;
перепад высот между верхней точкой головки и колосниковой решеткой не должен быть меньше 5 метров;
в случае если возле дома имеется высокое строение, то труба должна быть выше его крайней точки на 0,5 метра;
на крышах с негорючим покрытием минимальное расстояние до верха трубы должно равняться 0,5 метра.

При расчете высоты трубы учитывается размер топки и сечение дымохода. Так, если общая площадь топочного окна составляет 0,35 м2, а площадь сечение канала 0,04 м2, то для этих параметров подходит высота 7 метров. Чтобы произвести расчет с другими параметрами нужно установить данную зависимость и подобрать высоту.

Высота дымоходной трубы влияет на тягу, поэтому этот размер печной трубы из кирпича не должен быть меньше 5 метров, иначе могут начаться завихрения и вся копоть пойдет внутрь дома.

Как правильно расположить трубу от конька крыши, приведено на фото ниже:

Хомут для растяжки

Хомут под растяжки для дымохода — это зажим с тремя точками для крепления жестких кабелей (витков), отделенных друг от друга на 120 градусов.

Для надежной фиксации важно, чтобы гибкий трос был закреплен в трех направлениях. Хомут под растяжки используется, чтобы зафиксировать трубу дымохода, поднимающейся над крышей, больше чем на 1,2 метра, или в том случае если, система проходит по внешней стене здания не зависимо от высоты

Хомут под растяжки используется, чтобы зафиксировать трубу дымохода, поднимающейся над крышей, больше чем на 1,2 метра, или в том случае если, система проходит по внешней стене здания не зависимо от высоты.

С каждым дальнейшим метром, необходимо дополнить еще одним хомутом под растяжки, не больше трех. Предельно допустимый уровень дымохода над крышей, прикрепленного с поддержкою растяжек, не должен превышать 3,5 метра. Разрешено использовать растяжки из трех стальных прутков или профилей.

Хомут для растяжки

Общие требования к хорошим дымоходам

Определенной мощности котлам, печам или каминам соответствуют дымоходы с разными сечениями каналов. Эти сечения нужно правильно и точно рассчитывать. При слишком узком канале дым не будет успевать удаляться, тяга будет плохая, а отопительный прибор будет дымить. Вид материала часто имеет решающее значение, например, трубы дымохода в стене из газобетона требуют более надежной теплоизоляции, чем уличные трубы, но менее, чем трубы, проходящие сквозь дерево.

Предпочтительна круглая форма дымохода, в такой не бывает завихрений, вызывающих плохую или обратную тягу. При этом установка любого дымохода через стену предполагает оптимальную его высоту в 5-10 метров. При индивидуальном строительстве трубы длиной 10 метров — это что-то из области фантастики. А вот дымоходы короче 5 метров — достаточно распространенное явление, люди не слишком интересуются, как вывести трубу от печи правильно. При этом какая высота гарантированно обеспечить плохую тягу.

Если кровельное покрытие подвержено возгоранию, то на выведенный котловой или печной дымоход должен обязательно ставится искрогаситель в виде металлической сетки с ячейками 0,5х0,5 сантиметров. Возле отопительного прибора должна быть отличная вентиляция. Горизонтальные лежаки не должны превышать 1 метра (оптимально 0,6 метра). Более длинные горизонтальные участки ухудшают тягу и могут быстро засоряться сажей. В любом трубопроводе, особенно если это дымоход одностенный и из металла, должен быть предусмотрен сборщик для конденсата и отверстие (или дверца) для очистки от сажи. Желательно избегать углов в 90 градусов, один такой угол лучше заменить двумя в 45 градусов.

Короб для дымохода

Чтобы правильно вывести дымоход через кровельный пирог, вокруг трубы следует обустроить собственную стропильную систему. Она должна отстоять от дымохода на расстояние, указанное в СНиП. Конструкция состоит из боковых стропильных ног и горизонтальных поперечных балок снизу и сверху, которые выполнены из бруска того же сечения, что и стропила.

Для утепления конструкции необходимо использовать негорючие теплоизоляционные материалы, такие, как стекловата или каменная вата – она набивается между трубой и деревянными элементами конструкции.

При проведении дымохода сквозь кровельный пирог эксплуатируемой крыши, паро- и гидроизоляция надрезается крест-накрест, по типу конверта, края следует подвернуть и прикрепить гвоздями или скобками к стропильной системе.

Гидроизоляция дымохода на крыше требует особого внимания. При монтаже короба для дымохода скатной кровли крепление паробарьера и гидроизоляционной мембраны выполняются следующим образом: края пленок подворачиваются и плотно фиксируются скобами к коробу, кроме того следует места крепления дополнительно герметизировать при помощи уплотнительной ленты либо какого-либо другого клейкого материала. С внешней стороны поверх кровельного покрытия монтируются защитные элементы, не пропускающие влагу в стыки короба с кровельным пирогом.

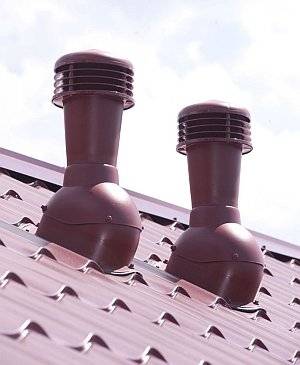

Важно учитывать, что установка короба может негативно сказаться на воздухообмене в подкровельном пространстве. Чтобы избежать ухудшения отвода влаги, можно установить дополнительные вентиляционные системы, к примеру, вентчерепицы, кровельные аэрационные решетки и т.д

Разуклонка представляет собой небольшую собственную кровлю, отводящую от трубы воду и снег. Ее монтаж достаточно сложен, так как в состав разуклонки входят все слои изоляции, кроме того, следует качественно совместить ее с основной кровлей, используя фигурные элементы. Чтобы избежать монтажа разуклонки, стоит сделать трубу меньшего размера.

Использование готовых комплектов

Стандартные модульные дымоходы («сэндвич») позволяют значительно упростить процесс проведения трубы через крышу. Для изготовления конструкций используется широкий спектр материалов, в том числе :

Выбор модульного дымохода зависит от используемого топлива, так как они существенно различаются по своим техническим характеристикам. Преимуществом таких систем является возможность установки трубы не под прямым углом. Это особенно актуально при монтаже дымохода в эксплуатируемом здании и позволяет выбрать практически любое место для установки камина, печи или автоматического котла.

Непосредственно через кровлю проходит модульный дымоход, состоящий из таких частей, как :

дефлектор (устройство, усиливающее тягу в дымоходе за счет использования потока горячего воздуха);
хомут под растяжки (позволяет дополнительно закрепить на крыше высокую трубу);
юбка (элемент, защищающий место выхода трубы через кровлю);
кровельный проход (элемент с закрепленным фартуком, который непосредственно монтируется в кровельный пирог).

Модульные дымоходы имеют привлекательный внешний вид.

Стальные дымоходы могут устанавливаться, если значение температуры выходящих газов составляет не более 500 °С. Запрещены для установки на печах, топящихся углем. Для асбестоцементных труб данный параметр составляет 300 градусов, для угольных печей такие дымоходы также непригодны.

Если дымоход выполнен из бетона или кирпича, либо смонтирован готовый заводской проход, конструкция не должна жестко крепиться к кровельной системе. Под воздействием внешних факторов крыша может деформироваться, и эти усилия передадутся на дымоход, что может повлечь за собой его разрушение. Когда осуществляется выход дымохода через крышу, все соединения дымохода с кровлей выполняются с использованием гибких элементов.

Как установить дымоход из сэндвич труб

Повышенная термостойкость — до 1000°C (и цена)

Для банных и пиролизных твердотопливных печей

Как понятно из таблицы, разные марки нержавеющей стали имеют разное назначение. Более дешевые сплавы используются для наружного кожуха, более термостойкие и дорогие — для внутреннего. Это необходимо для удешевления продукции, да и не нужна высокая стойкость к температурам снаружи дымохода. Есть еще более бюджетные варианты — внешний кожух делают из оцинкованной стали. Внешне эти изделия проигрывают нержавеющим, но служат нормально (при нормальном утеплителе и его толщине).

Утеплитель и его толщина

Между двумя слоями металла находится утеплитель. Чаще всего это каменная вата. Толщина утеплителя бывает от 30 до 100 мм:

При утеплении в 30 мм толщиной температура дымовых газов не должна быть выше 250°C. Такие температуры выдают только газовые котлы небольшой и средней мощности.
Слой утеплителя в 50 мм позволяет выдерживать температуры до 400°C. Область применения — любые газовые и жидкотопливные котлы, дровяные, при условии вывода дымохода на улицу (через стену).
Слой каменной ваты в 100 мм позволяет выдерживать нагрев до 850°C. Такой сэндвич дымоход может быть установлен на твердотопливный котел любого типа, в каминах и очагах.

Кроме толщины утеплителя, надо обращать внимание и на его марку, а вернее — на температурный диапазон, в котором он может работать. Далеко не любая каменная вата может выдержать нагрев до 850°C, а только некоторые специальные марки

Если вам нужен дымоход для твердотопливного котла, придется еще и термостойкость утеплителя учитывать.

Набор элементов, из которых собирают сэндвич-дымоход любой конфигурации

Типы соединения

Соединяться между собой элементы сэндвич дымохода могут двумя способами: раструбами и гофрированными краями. Раструбное соединение предполагает наличие с одной стороны чуть более широкой фаски. При таком исполнении достигается высокая степень герметичности дымохода

Данный вид сэндвич труб хорошо подходит для газовых котлов, где важно не допустить утечки. Есть и минус: монтаж требует высокой точности

Гофрированный край сэндвича позволяет собирать дымоход без проблем. Минус такого решения — для обеспечения герметичности требуется значительное количество высокотемпературного герметика, а стоит он немало.

Особенности сэндвич-труб для дымоходов

Также стоит обратить внимание на продольный шов. Он может быть сварным или фальцевым

Если шов сварной, он должен быть выполнен в аргоновой защитной среде (чтобы не выгорали легированные металлы). Именно такой тип соединения необходим для твердотопливных котлов, банных печей и каминов. Для всех остальных можно использовать и фальцевое соединение.

Монтаж дымохода из сэндвич труб своими руками
