Сшитый полиэтилен для теплого пола монтаж труб

Какую трубу лучше применять для теплого пола?

Какую трубу выбрать для нагревательного водяного пола — отталкиваться нужно от характеристик материала и помещения, а также своих финансовых возможностях. Если позволяют средства и конструкция перекрытий, то идеальный вариант — медная.

Однако, чаще при сооружении водяных тёплых полов используются металлопластиковые или PEX-трубы. Если сравнивать оба вида, они обладают практически одинаковыми характеристиками:

соединение элементов производится без использования инструмента и не требуется большого опыта в данной работе;
процесс монтажа не продолжительный;
трубы хорошо гнутся.

Стоит заметить, что изделие из металлопластика имеет большую теплопроводность и быстро греется, но и стоимость его на порядок выше, чем из сшитого полиэтилена.

При анализе надёжности обоих видов, сшитый полиэтилен занимает первое место, так как стыки фиксируются специальными герметичными гильзами. У металлопластиковых контуров участки соединения труб и фитингов открыты, что может привести к течи при эксплуатации пола.

Лидирует сшитый полиэтилен и по такому показателю, как прочность. Например, периодическая разморозка и заморозка пола с трубами PEX, никак не отразится на контуре, а вот металлопластиковый трубопровод может разорвать.

Металлопластиковые трубы

Металлопластиковые трубы (МП) — многослойные композиционные трубы, состоящие из пяти слоёв. Внутренний и наружный слои из полиэтилена плотно соединены с внутренним слоем из специальной алюминиевой фольги с помощью клея.

Эта сложная труба была разработана специально для напольного отопления, чтобы предложить оптимальную эффективность в плане тепловой мощности на м², когда достигается равномерная температура нагрева поверхности пола с минимальным количеством труб. Слой алюминия приводит к более быстрому времени нагрева. Внутренняя стенка труб гладкая, поэтому не происходит кальцификации, трубы не подвержены коррозии. Уникальное сочетание алюминия и полиэтилена гарантирует прочность, что служит альтернативой медным трубам. Металлопластиковые трубы имеют свои преимущества и недостатки. Есть целый ряд причин, по которым МП трубы являются лучшими из имеющихся труб для теплого пола.

Достоинства металлопластиковых труб

К достоинствам МП труб можно отнести следующие характеристики:

антикислородная защита для предотвращения разъедания металлических частей системы, таких, как, например, котел;
низкий коэффициент линейного расширения;
устойчивость к коррозии, а также к воздействию химикатов;
хорошая шумоизоляция;
гладкая поверхность (меньшая потеря давления);
держат форму;
долговечность — испытания показали, что срок эксплуатации составляет до 50 лет и выше.
максимальная рабочая температура при давлении в 10 бар до 95 ºС;
удобный монтаж, так как МП трубы легко сгибаются. Это позволяет их равномерно укладывать змейками и спиралями с большим количеством сгибов.

Соединение МП труб производится с помощью различных систем фитингов, используя специальный инструмент: пресс-клещи, ножницы для МП труб, развертки для обработки труб, опрессовщик и другие.

Недостатки металлопластика

К недостаткам труб можно отнести следующее:

разная величина коэффициента линейного расширения у алюминия и полиэтилена, что может привести к расслоению труб;
при использовании резьбовых фитингов возможна накипь на внутренней части фитингов, поэтому лучше использовать пресс-фитинги;
при пережиме фитингов в процессе монтажа может появиться разрез на трубе.

Разновидности трубных изделий

Изделия такого типа производятся в строгом соответствии со стандартами европейского уровня, по которым сортамент труб PE-X представляет 19 типоразмеров. Среди них максимальные значения могут быть следующими: 25 см – пропускной диаметр, 2,8 см – толщина стенок.

При сборке систем теплого пола используются труба диаметром от 12 до 32 мм. Такие параметры трубы не усложняют процесс заливки бетонной стяжки. В идеале монтаж пола должен проводиться с использованием изделий, имеющих диаметр 16 мм. При выполнении этого условия достигается максимальная теплоотдача трубы из сшитого полиэтилена и не увеличивается слой стяжки.

При выборе изделий из полиэтилена нового поколения стоит обратить внимание на степень сшивания материала, так как от этого зависят технические параметры трубных элементов, эксплуатационный период и их цена

Как найти протечку в теплом полу

Первое, что указывает на наличие протечки, это появление большого количества конденсата на поверхности пола. Но зачастую, определить по этому признаку, где именно находится дырка в контуре отопления, в большинстве случаев не получится.

В основном используют следующие методы обнаружения:

Определить протечку можно с помощью следующего проверенного метода. Сверху стяжки натягивается полиэтиленовая пленка и оставляется на сутки. В месте утечки за это время скопится большое количество конденсата.
Еще одним способом узнать, где пробиты трубы, является использование аппаратов для опрессовки. После создания давления, стяжка прослушивается обычным стетоскопом. В результате можно узнать наличие течи, с точностью буквально до нескольких сантиметров. Опрессовщик, это основной прибор для обнаружения протечки водяных полов, который убирает необходимость срывания бетонной стяжки во всем помещении.
Наверное, самый неприятный способ узнать о локализации протечки состоит в следующем. Со временем вода просочится сквозь стяжку к соседям снизу (если пол уложен в многоэтажном доме). Место скопления влаги на потолке и будет локализацией протечки.

Конструкция полиэтиленовой трубы

Полиэтиленовый контур — конструкция из нескольких слоёв с армирующей прослойкой. Армирование увеличивает прочность изделия, снижает степень его расширения и смягчает скачки давления внутри.

Армирующей прокладкой может выступать полипропилен, стекловолокно, алюминиевая фольга или листы. При соединении нескольких труб, необходимо осуществлять зачистку данного слоя на 1 см.

Кроме этого, сшитый полиэтилен имеет «кислородный барьер» — антидиффузную защиту. Данный слой присутствует во всех изделиях PEX. Если его нет, то происходит проникновение кислорода вглубь, что приводит хоть и к медленному, но разрушению изделия.

Есть несколько видов сшитого полиэтилена, которые используются при изготовлении труб для тёплого пола:

PEX-а — в его производстве применяется перекись водорода. Сшивка пероксидом придаёт прочность и эластичность. Такие трубы отличаются самой лучшей молекулярной памятью.
PEX-b — чтобы прошивать полиэтилен, используется силан, он скрепляется до 80% молекул. Контуры по прочности равны виду PEX-а, но менее эластичны и хуже держат форму.
PEX-c — сшивка производится под воздействием радиоактивного излучения. Трубы менее гибкие, вследствие чего при монтаже могут образовываться заломы. Устраняются с помощью муфты.
PEX-d — для сшивки используется азот, но технология сложная и редко применяемая.

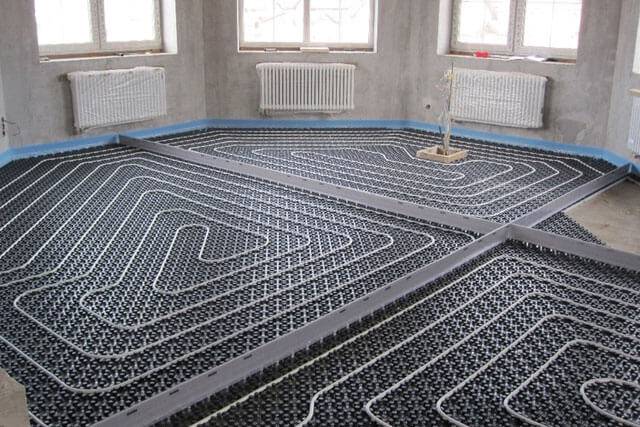

Монтаж труб водяного теплого пола и заливка стяжки

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.

Совет: Для закрепления достаточно использовать пластиковые стяжки, которыми прижимается труба к армирующей сетке

Важно при этом не стягивать трубу слишком туго, лучше чтобы петля стяжки была свободной. Трубы чаще всего поставляется в виде бухт

Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам

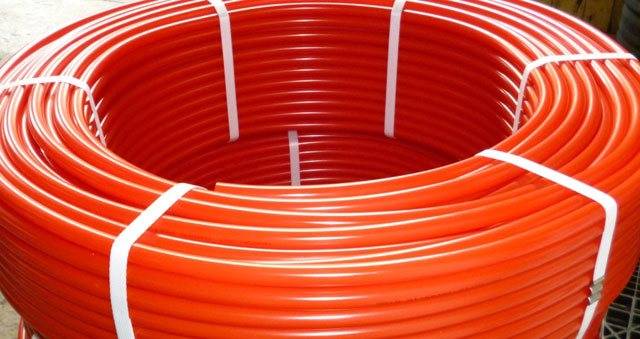

Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.

Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.

Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке. Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением

Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия

Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.

Важные нюансы формирования стяжки теплого пола

Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.

Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.

Что лучше применить металлопластик или сшитый полиэтилен

Металлопластиковые трубы и трубы из сшитого полиэтилена довольно широко применяются как в системах водоснабжения, так и в отоплении.

Оба вида труб заслужили своё широкое применения за счёт надежности их эксплуатации. Но, как и у всех без исключения материалов имеются свои плюсы и минусы, к сожалению без этого никуда. Давайте теперь подробнее разберем каждую из этих труб и проведем параллели между ними, что бы понять что лучше металлопластик или сшитый полиэтилен.

Начнем с металлопластиковой трубы

Эта труба состоит из нескольких слоев, что наглядно демонстрирует рисунок ниже

Внутренний слой представлен чаще сшитым полиэтиленом, гладкая поверхность которого предотвращает карбонатные отложения на её внутренней стенке и защищает трубу от агрессивной среды.

Слой алюминия играет роль армирования всей трубы и препятствует проникновению свободного кислорода в транспортируемую ею среду, что является важной характеристикой при использовании трубы в системе отопления. Ведь кислород беспощадно и губительно воздействует на металлические элементы отопления, сокращая срок их службы в разы

Верхний слой металлопластиковой трубы состоит либо из полипропилена, либо из того же материала, что и внутренний слои. Этот слой защищает алюминиевый слой от механических повреждений, химических воздействий на неё, а так же придает общую прочность всей трубы.

Металлопластиковая труба выдерживает высокое давление при одновременном воздействии высоких температур.

Если перечислить все основные достоинства металлопластиковой трубы, то это будет выглядеть так:

Защита от кислородного проникновения при применении их в системе отопления в частности для тёплого пола
Антикоррозийные свойства трубы, то есть она не ржавеет, не подвержена электрохимической коррозии.
Максимальная рабочее давление 10 атмосфер при максимальной температуре 95 C
Срок эксплуатации до 50 лет при условии соблюдения условий эксплуатации
Легкость при монтаже. Труба хорошо сгибается руками, что дает возможность обойтись без лишних соединения.
Низкий коэффициент температурного расширения

К недостаткам металлопластиковых труб относится следующее:

Разный коэффициент линейного расширения слоев трубы может спровоцировать их расслоение. По этой же причине места фитингового соединения могут время от времени давать течь.
При сильном затягивании резьбовой фитинг может прорезать трубу.
При замерзании воды в трубе её может порвать.
При сгибании труба может заломиться. Хорошо что это будет короткий участок, который не жалко заменить. А если вы укладываете трубу в теплый пол, где необходимо сделать очень много изгибов и допустим у вас это произошло, вам придется заменить этот контур полностью, ведь соединение трубы в стяжке тёплого пола крайне нежелательны.

Теперь рассмотрим трубу из сшитого полиэтилена

Полиэтилен сшивается на молекулярном уровне различными способами. Она обозначается маркировкой PEX. Не будем разбирать технологию производства, ведь статья не об этом.

Сшитие придает трубе дополнительную прочность и выносливость

К плюсам трубы из сшитого полиэтилена относится:

Противокислородный барьер. Производители наносят на трубу слой препятствующий прохождению свободного кислорода. Этот показатель не равняется нулю, но соответствуют немецким стандартам DIN.
Простота в установке
Рабочее давление до 20 атмосфер при максимальной температуры 95 C с допустимым кратковременным повышением до 110 C
Низкий уровень шума
Эксплуатация трубы около 50 лет при условии соблюдения эксплуатационных характеристик
Труба устойчива к замерзанию в ней воды
Сшитый полиэтилен обладает молекулярной памятью, что является большим плюсом. Если в случае с металлопластиковой трубой при заломе трубы её придется заменить, если это теплый пол или отрезать на месте перегиба и соединить фитингом, при условии что труба в дальнейшем будет всегда в доступном месте. В случае с PEX-трубой место перегиба достаточно нагреть до 100 C и она примет своё первоначальное состояние.

Залом трубы из сшитого полиэтилена до и после нагрева

Минусы полиэтиленовой трубы из сшитого полиэтилена:

Нежелательное воздействие прямых солнечных лучей.
Значительная разница линейного удлинения при нагреве по сравнению с металлопластиковой
Антидиффузный слой, предотвращающий проникновение кислорода, находится на наружной поверхности трубы, поэтому при неосторожном монтаже он легко повреждается.

Как видите у каждого из этих видов труб имеются свои плюсы и минусы и понять что лучше металлопластик или сшитый полиэтилен невозможно. Именно по этой причине оба вида трубы широко используются, но для тёплого пола всё же выбор делают больше в сторону PEX-трубы.

Можно ли соединять трубы теплого пола или нет?

При укладке трубопровода для тёплого пола, не редко длины контура не хватает, чтобы сделать цельную петлю. В этом случае возникает вопрос — возможно ли соединить трубы между собой, и как это сделать? Для соединения контуров существует несколько методик, которые зависят от вида материала.

Рассмотрим подробнее способы — как соединять трубы тёплого пола.

Соединение труб из сшитого полиэтилена и металлопластика

Контуры из полиэтилена или металлопластика можно сшивать при помощи фитингов (латунных, бронзовых и пластиковых), они способны выдерживать высокую температуру. Фитинги бывают:

Электросварочные — эффективны, но для их установки необходимо специальное оборудование, поэтому используются редко. Процесс выглядит так:
на срез трубы одевается электросварочный фитинг;
к клеммам подключается сварочное оборудование, оно подаст на элемент напряжение, что приведёт к разогреву и сплавке стыков;
аппарат отключается, полученное соединение способно выдержать давление до 12 Амп.
Прессовочные — главный плюс, что при прессовке, происходит заполнение полимером всего пространства, тем самым получается высокопрочное соединение.

Последовательность действий:

на край обжимной трубки надевается гайка, резьбой в сторону соединения;
разрезное кольцо одевается с отступом от среза на 1 см, и фиксируется;
натягивается шланг с приспособлением для фитинга;
обжимная гайка плотно затягивается при помощи двух гаечных ключей.

Обжимные — такие фитинги наиболее легки при установке в домашних условиях:
на полимерный шланг одевается зажимная гильза;
конец контура растягивается в диаметре с помощью расширителя;
растянутым краем трубка натягивается до упора на штуцер фитинга;
место соединения фиксируется в таком положении на несколько минут, этого достаточно для плотного сращивания фитинга.

Сшивка медных труб

Так же как и при монтаже пластикового контура, медный можно стыковать при помощи пресс или пуш-фитингов. Такой способ рекомендован на открытых участках, чтобы в случаи протечки легко можно было поменять деталь.

Но, наиболее надёжно и практично — паять медные трубы. Это более трудоёмкий процесс, зато соединение получается долговечным и надежным. Последовательность действий:

срезы контура зачищаются снаружи и изнутри;
специальным соединителем для пайки труб тёплого пола из меди смазываются края деталей — только сверху;
изделия стыкуются, а лишняя смесь удаляется;
место соединения прогревается газовой горелкой и припой заполняет зазоры.

Чем соединить трубы тёплого пола (пресс-фитинг)

Как уже говорилось выше, трубопровод можно состыковывать при помощи пресс-фитингов. Эта деталь состоит из:

корпуса — бывает разной формы (угла, тройника, муфты);
гильзы — основа фитинга, сырьём для её изготовления служит нержавеющая сталь;
клипсы — эластичное кольцо (прокладка), которая соединяет корпус и гильзу.

Прессование осуществляется при помощи специальных пресс-клещей. Суть процедуры заключается в сжатии рукояток инструмента. Процесс быстрый и лёгкий, и не требуется иметь специальных навыков для проведения данных работ.

Плюс использования такого соединения — прочность, долгий срок службы и конструкция не нуждается в обслуживании.

Фитинги для укладки труб

Компанией Rehau предлагаются надвижные муфты и фитинги, обеспечивающие высокую надежность соединения труб из сшитого полиэтилена. По ходу установки труба сначала оснащается надвижной муфтой. Далее в работу вступает специальный экспандер, способный расширить внутренний диаметр изделия до нужного значения. Для проведения этой операции потребуется несколько приемов. Далее проводится фиксация штуцера подходящего по диаметру фитинга, с последующим надвиганием на него гильзы. Подобные соединения отличаются очень высокой степенью устойчивости к большинству агрессивных воздействий (в том числе повышенного давления и нагревания).

Если есть весь необходимый инструмент, установка водяного теплого пола из сшитого полиэтилена не занимает слишком много времени. При этом особенные навыки обычно не требуются: главное при этом – строго соблюдать инструкцию. Благодаря отсутствию в системе резиновых комплектующих удается добиваться значительного увеличения срока эксплуатации. Речь прежде всего идет об уплотнителях из резины, которые довольно быстро выходят из строя.

Технология монтажа

Монтаж труб из сшитого полиэтилена выполняется посредством фасонных фитингов – металлических соединительных элементов. В отличие от других пластиковых изделий, соединение которых выполняется аналогичным способом, эластичность РЕХ обеспечивает максимальную герметичность стыков, а низкий коэффициент линейного расширения – отсутствие протеканий трубопровода в процессе эксплуатации.

Существует два варианта соединения:

компрессионные фитинги – фиксация происходит за счет обжима гайкой поверх распорного штуцера. Требуемый инструмент – гаечный ключ;
пресс-фитинги – сегмент обжимается специальной гильзой, для монтажа которой необходимы ручные пресс-клещи либо гидравлический инструмент.

Соединение РЕХ труб компрессионными фитингами выполняется по следующему алгоритму:

Изделие обрезается по размеру и очищается от заусениц.
На трубу устанавливается обжимная гайка и разрезное кольцо, которое фиксируется на расстоянии 1 см от края.
Труба насаживается на штуцер фитинга.
Используя инструмент – гаечный ключ, труба обжимается посредством затяжки гайки на штуцере.

РЕХ труба и пресс-фитинг

Технология соединения труб из сшитого полиэтилена пресс-фитингами:

Труба раскраивается на заготовки требуемой длины, очищается от заусениц.
Два отрезка устанавливаются в пресс-фитинг до упора.
С помощью пресс-клещей металлический край фитинга обжимается до тех пор, пока руки клещей не сойдутся вместе.

Также существуют обычные полиэтиленовые фитинги, предназначенные для соединения пайкой. Для такого монтажа вам потребуется инструмент для пайки труб, недорогой китайский паяльник стоит порядка 2-3 тыс. рублей. Инструмент идет в комплекте с наголовниками под разные диаметры (16, 20 мм и тд).

Последовательность пайки следующая:

Труба обрезается и очищается от заусениц.
Паяльник разогревается до рабочей температуры.
На насадки разогретого паяльника насаживаются труба и фитинг, где они удерживаются 5-10 секунд, далее элементы снимаются и стыкуются между собой. Сдавливать трубу и фитинг нужно 16-30 секунд.

Свойства и прочность ПП и PEX

Прочностные характеристики этих двух материалов примерно равны, показатели их растяжения до предельного положения (разрыва) составляют диапазон от 250-ти до 800 %. Но при этом:

Полипропилен обладает большей стойкостью к растрескиванию, даже при воздействии возможных неблагоприятных факторов,
Сшитый полиэтилен более прочен при резком перепаде нагрузок: повышение скорости растяжения значительно снижает механические свойства ПП.

Температурная стойкость

Максимально высокие температуры эксплуатации изделий из обоих пластмасс не превышают значение в 140 °C, но плавятся и горят они немного в разных температурных режимах:

ПП плавится при t0=176 °C,
PEX — при t от 190 ° до 200 °C.

А вот «нижний» предел использования материалов сильно отличается. Если сшитый полиэтилен сохраняет свои прочностные и эластичные свойства до -50 °C, то полипропилен становится хрупким уже при -15 °C (для некоторых модификаций даже при -5 °C).

Химические свойства

Химически полипропилен уступает сшитому полиэтилену:

Стойкость его к органическим и неорганическим реагентам и растворителям хотя и высока по сравнению с неполимерными материалами, но слабее, чем у PEX.
Стойкость к явлениям среды также намного ниже: в чистом виде он намного быстрее стареет под воздействием кислорода воздуха и солнечного света, особенно при повышении температур.

Физические свойства

Несмотря на значительно большую, чем у полипропилена, плотность и практически аналогичную текучесть, PEX является более мягким материалом, а еще обладает следующими возможностями:

Из-за высокой плотности не пропускает сквозь себя жидкости и даже газы, что позволяет изготавливать из него безопасные напорные газопроводы и технические трубопроводы,
Благодаря эластичности трубы из него намного лучше гнутся с образованием более крутых поворотов, за счет чего из сшитого полиэтилена получается намного более качественный контур для систем теплого пола.

Что лучше — полиэтилен или металлопластик

Сшитый полиэтилен тоже может считаться металлопластиком, если одна из его прослоек является алюминиевой фольгой, которая выполняет две функции. Основная — армирование, то есть увеличение прочности. Также этот слой не допускает контакта полиэтилена с кислородом, который воздействует на него не лучшим образом.

Выбирая материал, следует руководствоваться практическими соображениями, которые не противопоставляют полиэтилен и металлопластик, а призывают использовать тот или иной материал в соответствии с его назначением.

Для того, чтобы разобраться в назначении, стоит обратить внимание на особенности обоих вариантов. Металлопластик:

Металлопластик:

подвержен расслоению, для него нежелательны температурные перепады;
не эластичен, замерзшая внутри вода может его порвать;
подвержен заломам.

Исходя из этого, не желательно применять металлопластиковые трубы, например, при обустройстве теплого пола или системы полива приусадебного участка, которая не демонтируется на зиму. Часто применяется для радиаторного отопления.

Полиэтилен:

менее прочен на разрыв;
боится прямых солнечных лучей;
эластичен, может расширяться и снова принимать исходную форму;
выдерживает температуру до 95 градусов Цельсия.

Нежелательно использовать изделия в закрытых системах. Это может привести, например, к тому, что уложенный поверх слой штукатурки начнет трескаться. В то же время такой материал рекомендован для обустройства теплых полов, использования в системах горячего водоснабжения и обогрева.

Устройство «теплого пола»

Установка в квартире системы теплого пола помогает избежать лишних расходов, связанных с покупкой дополнительных приборов отопления. Нормальное функционирование системы обеспечивается поддержанием температурного показателя теплоносителя в пределах 33-55 0 С. На эти показатели напрямую влияет назначение помещения, толщина стяжки и тип используемой трубы.

Трубные изделия являются основными элементами, ее правильный выбор обеспечивает безупречное функционирование и долгий период использования всей системы.

Не менее важными составляющими теплого водяного пола можно назвать следующее:

Материал для теплоизоляции.
Крепежные элементы для деталей нагревательного контура.
Гидроизоляционный материал.
Распределительный коллектор.
Материалы, способствующие максимальному проведению тепла.

Принцип обогрева помещения системой теплого пола заключается в передаче тепла воды в нагревательном контуре в воздух. Сборка таких систем обогрева выполняется в строгом соответствии с нормативной документацией. Длина трубы и шаг между витками определяется в зависимости от размеров комнаты, мощности устройства для нагрева воды, вида теплоизоляционного материала, а также материала, из которого изготовлены пол и стены.

Эффективная работы обеспечивается равномерной подачей тепла по всей площади. При этом не стоит допускать слишком сильного нагрева отдельных участков.

Нормативы, которым должны соответствовать трубы теплого водяного пола

Каждый элемент системы должен соответствовать определенным требованиям. Трубные элементы, используемые при монтаже, должны обладать высокой устойчивостью к нагрузкам механического типа, иметь большой период эксплуатации и хорошую устойчивость к образованию коррозии, не представлять опасности для экологии и здоровья человека.

Немаловажными характеристиками труб считаются: высокий коэффициент теплоотдачи, хорошее шумопоглощение и эластичность.

Все эти свойства в определенной степени имеют трубные элементы из полиэтилена, медных сплавов, металлопластика, полипропилена, а также гофрированные стальные трубы. Медные элементы для теплого пола параллельно с этим имеют высокую стоимость. А для их монтажа необходима дополнительная соединительная фурнитура и полимерные защитные оболочки.

Стальные гофрированные трубы характеризуются меньшим расходом по сравнению с медными элементами, но располагаются в аналогичных ценовых рамках.

Цена на трубы полиэтиленовые для теплого пола сравнительно ниже, они имеют малый вес, легко и просто монтируются, но отличаются значительным линейным расширением при нагревании. Использование таких материалов для укладки в бетонную стяжку предполагает предварительное армирование алюминием или стекловолокном.

Преимущества и недостатки PEX труб

Если подытожить все перечисленное выше, то можно выделить основные плюсы и минусы Рех труб. Преимущества следующие:

Отличная износостойкость, прочность и эластичность.
Длительность работы до 50 лет – при соблюдении всех инструкций по эксплуатации.
Большой температурный диапазон для эксплуатации: от -50 0С до +1200С. Плавление начинается при нагреве от +1500С.
Хорошая устойчивость к изменениям давления – до 10 атм.
Высокие показатели эластичности в среднем.
Прекрасная стойкость к хим веществам, плесени, коррозии, щелочи.
В отличие от металла не дает развития наростов на стенках трубы – отличные гидравлические данные.
Изделия с маркировкой Рех А, Рех В не выделяют токсинов.
Присутствует молекулярная память, позволяющая материалу восстанавливать первоначальную форму.
Шумопоглащение дает дополнительные удобства, комфорт.
Легкий вес, несложный монтаж.

Недостатки Рех труб:

При транспортировке нужна повышенная осторожность, чтобы не нарушить анти диффузный защитный слой.
Присутствует чувствительность к долгому влиянию солнечного света. Трубопровод рекомендуется скрывать от УФ лучей.
Нельзя назвать трубы данной категории универсальными, так как они выпускаются ограниченным составом по диаметру.
Пропуск кислорода, приводит к коррозии на металлических элементах.
Вода с повышенной минерализацией может способствовать образованию наростов внутри трубы, необходимы магистральные фильтры.
На фиксацию трубы необходимо уделить больше времени.

Выводы и полезное видео по теме

Правила расчета отопительной напольной системы приведены в видео:

После укладки трубы важно провести ее испытание перед выполнением дальнейших монтажных работ. Об этом в видео:

Домашние умельцы часто допускают ошибки при сборке теплого пола. Основные проблемы монтажа полиэтиленовых труб освещены в видео ролике:

Правильно выбранный и установленный теплый пол без особых затрат сделает жилье теплым и комфортным. Технология устройства напольного контура отопления из ПЭ-труб проста и может использоваться не только профессиональными строителями, но и рядовыми обывателями. При соблюдении всех правил и рекомендаций система будет исправно служить вам длительное время.

А вам приходилось укладывать полиэтиленовые трубы при устройстве теплого пола? Возможно, вам известны технологические нюансы, не отмеченные в статье? Пишите, пожалуйста, комментарии, задавайте вопросы, размещайте фото по теме в расположенном ниже блоке.

Источник

Виды фитингов для стыковки сшитого полиэтилена

Сегодня, чтобы сшивать трубы из полиэтилена между собой, применяются фитинги следующих видов.

Трубы и фитинги систем отопления и водоснабжения // FORUMHOUSE

Компрессионные

Компрессионные, их ещё называют обжимными — разъёмный способ соединения. Фитинг — гайка, разъёмное кольцо и штуцер, чаще элементы изготовлены из латуни.

Пресс-фитинги

С помощью данного вида фитинга образуется не разъёмное соединение, оно прочное и долговечное. Рекомендовано для использования в конструкции со стяжкой, в системе с высоким уровнем давления и большой температурой.

В пресс-фитиг входит корпус, обжимное кольцо и гильза.

Аксиальные

Аксиальный фитинг — это приспособление имеющее штуцер и гильзу. Установка его производится при помощи расширительных и натяжных инструментов.

Стяжка поверх сшитого полиэтилена

На последнем этапе сборки напольной водяной системы проводят заливку сшитого полиэтилена цементной стяжкой, изготовленной из цементно-песчаного раствора на цементе М 300.Для защиты труб теплоносителя минимальная толщина уложенного цементного слоя поверх труб составляет 30 мм. Этого расстояния вполне хватает для равномерного распределения тепла от циркуляции теплоносителя.

Бетонная стяжка

Бетонный раствор следует укладывать в соответствии с техническими требованиями к толщине стяжки:

Минимальный слой бетонного раствора составляет от 30 до 50 мм. Такой толщины вполне достаточно для максимального прогрева.
Максимальная толщина стяжки не должна превышать 70 мм. Конструкция теплого пола такой толщины позволит основанию быстро нагреваться и эффективно остывать.
Слишком большой слой отрицательно влияет на несущую способность перекрытия и мешает равномерному прогреву.

При заливке бетонной стяжкой помещений площадью более 30 м3 необходимо устраивать разделительные деформационные швы. Такое защитное мероприятие исключает образование усадочных деформаций в виде трещин.

Сухие полы

Устройство сухого пола поверх уложенных труб напольного отопления по сравнению с заливкой бетонной стяжкой намного легче и менее трудоемко. В этом случае исключаются мокрые процессы по замесу бетонной смеси и ее укладке. Доступным и недорогим видом сухих полов считается керамзитовый песок, обладающий небольшим удельным весом. В случае обнаружения протечки теплоносителя, керамзитовую крошку легко разобрать и после просушки уложить обратно.

Теплый пол дарит ощущение тепла и комфорта. Такое абсолютное утверждение можно услышать от всех «счастливчиков», у которых в домах иди квартирах установлено напольное водяное отопление. А создать это маленькое чудо можно и своими руками. Достаточно только правильно подобрать материалы и инструменты. И точно следовать инструкции по укладке.

Где используются трубы из сшитого полиэтилена

Трубы из сшитого полиэтилена для водоснабжения, благодаря своим особенным возможностям, повсеместно и часто применяют для сборки трубопроводов:

утепленный водяной пол;
горячее и холодное водоснабжение;
отопительные системы.

Данный выбор будет уместен для комплектации и замены трубопровода жилых квартир, загородных домов, дач, офисов, организаций.

В больших промышленных масштабах применение трубы Рех не выгодно, по одной простой причине, что изделия с большим диаметром из сшитого полиэтилена будут стоить очень дорого. А стандартные диаметры выпускаемых изделий не широкий — не более 250 мм., он не справится с усиленными нагрузками.

Сшитый полиэтилен для теплого пола обзор лучшего материала для тепло-поло-строения
