Обвязка котла отопления полипропиленом

Принцип обвязки по типу размещения

Генератор тепла занимает ключевое место в отопительном контуре. Зависит ли схема соединения элементов отопительной системы от типа расположения котла?

Напольный

Если планируется обвязка котла отопления напольного типа, магистраль следует оформлять так, чтобы генератор тепла не являлся высшей точкой разводки трубопровода.

Этим правилом ни в коем случае нельзя пренебрегать, особенно если устройство не оснащено системой отвода воздуха, потому что тогда в теплосети будут постоянно образовываться воздушные пробки. Подающий стояк должен располагаться строго вертикально.

Настенный

Другое дело – обвязка настенного котла. Как правило, у любого газового или электрического котла с настенным способом монтажа есть устройство для автоматического отвода воздуха.

О наличии этого элемента свидетельствуют патрубки в нижней части корпуса котла. Обвязка настенного котла должна обязательно учитывать эту особенность конфигурации оборудования.

Способы обвязки отопительных котлов

Все способы обвязки отопительного оборудования можно разделить на две категории в зависимости от принципа обращения теплоносителя по контуру: с естественной и искусственной циркуляцией. Вторая категории состоит из нескольких подкатегорий, определяемых типом разводки.

Системы с естественной циркуляцией

Обвязка котла отопления — система с естественной циркуляцией

К данной категории относятся наиболее простые и дешевые контуры, которые монтируются с наименьшими проблемами. Особенностью данных систем отопления является отсутствие насоса. Приведение в движение теплоносителя производится исключительно за счет гравитационного воздействия, без помощи дополнительных устройств. По этой причине размер такой отопительной системы весьма ограничен – её можно использовать в небольших коттеджах и загородных домах, но никак ни в многоэтажных зданиях или постройках с большой площадью.

Обвязка напольного котла отопления полипропиленом выполняется проще, чем другие способы создания отопительной системы, поэтому для самостоятельно монтажа она подходит лучше всего. В состав такой системы входят всего три элемента – котел, расширительный баки и радиаторы.

Достоинством системы с гравитационной циркуляцией являются:

• Простота монтажа.
• Независимость работы от внешних источников энергии, как электричества, так и топлива.
• Доступность оборудования.
• Легкость в создании и облуживании системы.
• Компактные размеры.
• Высокая надежность – практически никакое устройство не может выйти из строя.
• Возможность самостоятельного ремонта.

Впрочем, минусов у такой системы тоже немало. При самостоятельном создании системы часто возникает сложность с определением требуемого диаметра труб. Чтобы подобрать изделия нужного сечения, следует произвести определенные расчеты. Иногда для создания системы могут потребоваться трубы немалого диаметра. Недостатком гравитационной циркуляции также является невозможность регулирования работы системы. Схему обвязки можно улучшить, встроив в неё циркуляционный насос, с помощью которого возможно управлять работой отопительной системы.

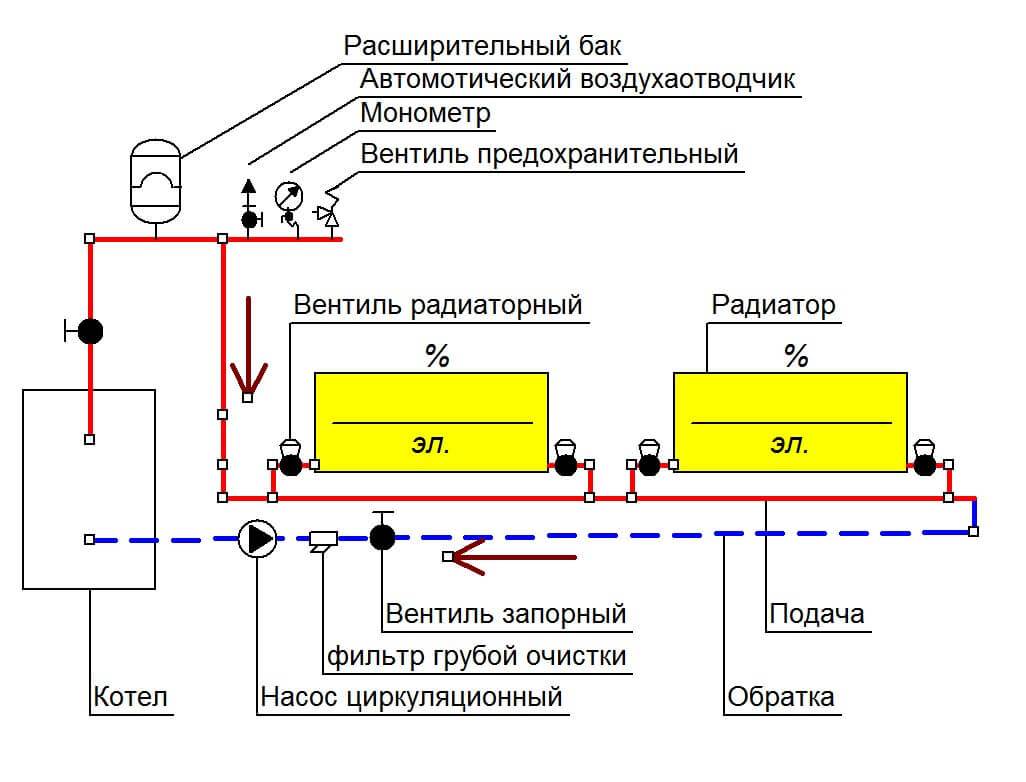

Системы с принудительной циркуляцией

Контур, в котором теплоноситель двигается принудительно, более удобен в эксплуатации. Его работой можно управлять, выбирая оптимальный режим отопления для каждой комнаты. Оборудование будет автоматически поддерживать установленный режим работы. Чтобы такая система функционировала, ей необходима электроэнергия. При перебоях в электросети, которые случаются часто в загородных домах, эффективность контура резко падает.

У данной системы отопления имеются такие недостатки:

Системы с принудительной циркуляцией

• Сложная схема, в которую входят множество устройств, учитывающих расход и давление, выполняющих распределение энергоносителя, что особенно характерно, когда создаются схемы обвязки настенных двухконтурных котлов.
• Потребность в балансировке устройств.
• Необходимость в регулярном обслуживании.
• Сложность монтажа и ремонтных работ.
• Высокая цена элементов системы.

Схема обвязки настенного газового котла и устройств другого типа может быть упрощена путем использования первично-вторичных колец. Разнообразных устройств, контролирующих работу системы и защищающих её, будет меньше, если создать несколько колец системы, в каждом из которых будет находиться свой циркуляционный насос. Это гарантирует равномерную подачу теплоносителя к потребителю.

В больших домах создаются системы отопления с гидравлическими выравнивателями. Гидравлические элементы размещаются в отопительные системы, где мощность котла превышает 50 кВт. Они обеспечивают равномерное поступление теплоносителя во все контуры. При помощи гидравлического выравнивания все приборы получают тепло в нужном размере. При этом происходит компенсация давления в разных элементах системы. В более простых системах похожую работу производят коллекторы-гребенки.

Выбор схемы обвязки производится в зависимости от площади отапливаемого строения. Для небольших домиков хорошо подойдет система с гравитационной циркуляцией. Большие здания необходимо оборудовать система с принудительной циркуляцией. Строения, в которых теплые полы подключены к общей системе отопления, требуют обвязки сложной формы. Только она обеспечивает равномерность распределения теплоносителя. Схема обвязки с гидровыравнивателем используется в крупных домах с большим количеством потребителей.

https://youtube.com/watch?v=Cfc3LCmLSV0

Обвязка с принудительной транспортировкой теплоносителя

Нельзя не сказать о недостатках:

• сложная схема обвязки котла, которая включает массу элементов – контролирующих и регулировочных, клапанов, распределительных коллекторов, устройств для отвода попавшего воздуха;
• необходимость регулярного дорогостоящего обслуживания;
• нужна балансировка устройств;
• потребуется обвязка насоса отопления;
• дороговизна элементов и услуг профессиональных установщиков;
• монтаж и ремонт силами специалистов, что требует значительного финансирования.

Количество элементов системы можно уменьшить за счет использования метода первично-вторичных колец. В этом случае будет меньше устройств контроля и защиты, но для каждого кольца отопления потребуется свой циркуляционный насос. Системы, в состав которых входят нескольких колец и напольный котел мощностью не более 50 кВт, требуют оснащения гребенками-коллекторами, необходимыми для равномерной подачи теплоносителя к отопительным приборам.

В многоквартирных домах теплоснабжение делают с использованием гидровыравнивателей. Их устанавливают в схемы с мощными котлами, имеющими мощность более 50 кВт, и обеспечивающими теплом не только основной контур, но и, например, систему «теплый пол». Приборы гидравлического выравнивания способствуют равномерному распределению тепла по всем батареям, а в разных кольцах не допускаются перепады давления.

Обвязка системы отопления в частном доме, детальное видео:

Устройство однотрубной системы отопления

Ключевая особенность данной системы заключается в том, что подача и отвод теплоносителя выполняются одной трубой, к которой посредством подводок подключены все отопительные приборы, установленные последовательно. Основная магистраль подключается к источнику тепла и затем возвращается к нему же, тем самым замыкая контур. Для обеспечения необходимого давления в системе присутствует вертикальная труба, по которой вода поднимается до верхней точки, а по мере остывания перемещается дальше.

Немного иначе будет отопление в одну трубу в частном доме, имеющем два этажа. В данном случае вода из установленного вертикально стояка проходит по отопительным контурам. На первом этаже стояк опускается до уровня пола, в результате чего образуется разгонный коллектор. Далее труба проходит по всему дому, подавая воду в подключенные отопительные приборы, и уже после этого попадает в источник тепла.

Схема однотрубной системы отопления в частном доме с двумя этажами имеет свои особенности:

• Сечение основной магистрали не меняется на участках трубопровода;
• Вода при прохождении через отдельные отопительные приборы теряет часть температуры, и эта тенденция будет сохраняться вплоть до попадания жидкости в зону нагрева;
• Поскольку температура жидкости падает, то количество секций в батарее должно постепенно увеличиваться по направлению движения теплоносителя.

Впрочем, описанный процесс можно скомпенсировать грамотной планировкой, которая позволит обойтись без дополнительных секций. Если разогретая жидкость будет попадать в первую очередь в жилые помещения, а потом в хозяйственные, то расширять батареи не придется.

Если имеются некоторые опасения по поводу перебоев с электричеством, то обустраивается самотечная однотрубная система отопления для дома. Она работает по описанному выше принципу: устанавливается разгонный коллектор, находящийся на высоте хотя бы 2 метров от уровня пола.

Чтобы система могла функционировать, потребуется расширительный бак, установленный выше крайней верхней точки контура трубопровода. Как правило, местом установки бачка является чердак. Подсоединенный к системе бачок обеспечивает ее работу, но эффективность самотечной системы даже при грамотном обустройстве оставляет желать лучшего – движение воды за счет разницы температур нельзя назвать достаточно интенсивным.

Варианты обвязки котельного оборудования

Источником всех систем теплоснабжения является котел. Он нагревает подающий теплоноситель обычно до Т 95 С в системе отопления и до Т 65 С в ГВС, используя для сжигания газообразное, жидкое или твердое топливо. Котел относится к опасному оборудованию, особенно при работе на газовом топливе. Эффективная и безопасная работа его может быть обеспечена только грамотной обвязкой

Особое внимание уделяют твердотельным источникам теплоснабжения, которые не имеют систем автоматизации. Правильная их обвязка, не только создаст систему безопасности котла, но и позволит достигнуть КПД на уровне современного газового агрегата

Обвязка котла отопления полипропиленом, схемы проектов, зависят от конструкций котла и типа сети.

С принудительной циркуляцией

Этот вариант движения воды по котловому контуру более предпочтителен, особенно для теплоснабжения многоуровневых домов огромной площади, где нужно преодолеть большие гидравлические сопротивления в сети. Это более современная схема теплоснабжения, поскольку позволяет полностью автоматизировать процесс нагрева, включая достижения различного температурного режима в помещении.

Единственным недостатком этого типа отопления является его энергозависимость от электросети, без чего не смогут функционировать насосы, дымососы и блок управления. В традиционном варианте обвязки выполняют балансировку вспомогательного оборудования, автоматики безопасности и регулирования. Обвязка полипропиленом двухконтурного котла выполняется отдельно для контура отопления и ГВС.

Существуют упрощенные схемы монтажа с использованием метода первично-вторичных колец, при этом уменьшается число устройств, но потребуется каждое кольцо оборудовать автономным насосом. Напольный двухконтурный котел, работающий по системе из нескольких колец, мощностью до 50.0 кВт оснащают коллекторами, называемых, гребенками, обеспечивающих равномерную подачу тепловых потоков.

С естественной циркуляцией

Гравитационные котлы, считаются самыми простыми, чтобы сделать обвязку своими руками. Характерный признак – отсутствие насоса, обеспечивающего движение среды по отопительному контуру. Движение среды к приборам отопления и возврат ее в котлоагрегат для повторного греющего цикла совершается благодаря физическим законам движения разнотемпературных сред. Подобная схема обвязки хорошо применима для отопления небольших приусадебных домов, ее под силу сделать практически любому человеку, способному держать в руках инструмент.

Для этого потребуется:

• Котел;
• радиаторы чугунные, стальные, биметаллические или алюминиевые;
• гидравлический расширительный бак с мембраной;
• полипропиленовые трубы PPR;
• байпасная линия из PPR, для отключения приборов отопления.

Преимущества обвязки гравитационных котлов:

• Быстрая, простая сборка схемы теплоснабжения;
• малое количество вспомогательных устройств и арматуры;
• энергонезависимая работа схемы;
• бюджетная цена комплектации оборудования и его монтажа;
• возможность самостоятельного выполнения ремонта.

К минусам можно отнести точность расчета диметра труб и обеспечение их наклонов, когда требуется обвязать схему с естественной циркуляцией. Диаметры получаются большими, что не добавляет дизайна помещениям, кроме того система настраивается на максимальную производительность и практически не регулируется. Тем не менее, когда владельцу все это надоест, он легко может вмонтировать в схему энергоэффективный, малогабаритный насос.

Качественная обвязка двухконтурного газового котла эффективная экономия

Что означает обвязка котла

Если человек никогда прежде не сталкивался с необходимостью обустройства системы теплоснабжения, ему не знаком термин «обвязка». Данное понятие означает использование определенной схемы монтажа, которая защитит оборудование от возможного перегрева.

По мнению специалистов, правильно выполненная обвязка газового котла отопления или прибора, функционирующего на другом виде топлива, позволяет отопительной системе работать более экономно и эффективно.

Элементы обвязки нагревательного котла

Знание, какие элементы содержит схема обвязки газового котла отопления, помогут без проблем подключить отопительное оборудование к системе:

Особенности обвязки газовых котлов

Существует несколько способов, как обвязать газовый котел. Наибольшую популярность получил вариант обвязки котла отопления полипропиленом. Работа с трубами из этого материала отличается невысокой стоимостью и простотой. На стенках изделий из полипропилена не собирается налет и твердые частицы. Когда используются такие трубы, обвязка газового котла своими руками не представляет сложности, с такой работой способен справиться любой владелец недвижимости.

Полипропиленовый трубопровод позволяет создавать контур любой формы. Сварка этого материала производится разными способами, главное при этом не допускать большого числа соединения труб, которые необходимо делать плавными и равномерными. Исключение касается места подвода газа к нагревательному котлу. Подключение делается путем использования жесткого резьбового соединения, получившего название «американка» (сгон).

Прокладкой служит паронит. Запрещено пользоваться паклей, фум-лентой или комплектующими изделиями, сделанными из резины. Дело в том, что резиновые прокладки под действием высоких температур могут сужаться и в результате практически перекрывать проход в трубопроводе, а пакля легко воспламеняется.

Подключение двухконтурных газовых котлов

Двухконтурный котел в отличие от одноконтурного нагревательного прибора имеет универсальное предназначение. Такой агрегат для бытовых нужд греет воду и одновременно поддерживает необходимый температурный режим в двухконтурной системе отопления.

Существует еще одна особенность: если выполняется обвязка двухконтурного газового котла, тогда нельзя использовать естественную циркуляцию воды. Многие модели имеют в комплекте специальный насос, поскольку без него после того, как генератор прекращает нагреваться, останавливается движение теплоносителя и установка приступает к повторному нагреву, что занимает гораздо больше времени и в итоге радиаторы начинают неравномерно обогревать помещение (прочитайте: “Правильная схема подключения двухконтурного газового котла”).

Схемы обвязки газовых котлов

Если обвязка газового котла производится классическим способом, теплоноситель движется вверх по подающему трубопроводу. Дальше вода направляется в стояки, в которых имеются специальные приборы, не позволяющие их размыкать.

• насос для циркуляции;
• термоголовка или распределительный клапан;
• расширительный бак;
• сливные и шаровые краны;
• проходной фильтр;
• балансировочный кран;
• обратный и воздушный клапаны;
• уголки и тройник.

Схемы обвязки напольных котлов

Как предполагает схема обвязки напольного газового котла, при создании отопительной системы требуется установка циркулярного электрического насоса (прочитайте: “Схема подключения газового котла отопления на примерах”).

Одновременно схема обвязки настенного газового котла имеет отрицательные стороны, среди которых:

• высокая цена на комплектующие изделия;
• сложность реализации обвязки, которую может выполнить только профессионал;
• необходимость в постоянной балансировке деталей;
• дороговизна сервисного обслуживания.

Если в доме обустроена сложная система теплоснабжения, к примеру, имеется «теплый пол» и батареи, то при движении теплоносителя можно заметить некую несогласованность. Поэтому для решения проблемы в схему обвязки включают гидравлическую развязку, образующую несколько контуров передвижения теплоносителей – общий и котловой.

Схемы обвязки настенных котлов

Обвязка напольного газового котла и нагревательных приборов другого типа можно упростить, если использовать первично-вторичные кольца. Всевозможных устройств, предназначенных для контроля над работой системы, будет меньше, если сделать несколько колец отопительной системы и установить для каждого из них собственный циркуляционный насос. Благодаря таким мерам обеспечивается равномерная подача горячего теплоносителя к конечному потребителю.

Подсоединение котла к системе

Стоит отдельно поговорить о том, как трубопровод из полипропилена подсоединяется к котлу. Дело в том, что это зависит от разновидности нагревательного оборудования:

• газовый котел. Подводить к нему полипропиленовые трубы можно напрямую, поскольку температура теплоносителя, выходящего из него, обычно не превышает 80 градусов. Независимо от того, относится газовый котел к настенным, напольным или парапетным, при монтаже принудительной системы циркуляционный насос встраивается в каждый контур, расположенный за коллектором. Также желательно установить фильтры для очистки как поступающего, так и нагретого теплоносителя,
• твердотопливный котел. В его обвязке необходимо учесть важный нюанс: нагрев трубы, расположенной вплотную к оборудованию, может быть чрезмерным. Это пагубно отразится на состоянии полипропилена, быстро приведя его в негодность. Поэтому первые полтора метра трубы, отходящей от котла, должны быть сделаны из металла, и только потом можно подсоединять полипропиленовую магистраль. Соединение осуществляется с помощью все тех же фитингов, сделанных именно для подобного перехода,
• жидкотопливные и электрические котлы. Обвязка осуществляется по тому же принципу, что и в случае с твердотопливным оборудованием — полипропилен удаляем от устройства минимум на полтора метра.

Если вы учтете все вышеприведенные нюансы, то полипропиленовый трубопровод будет служить вам долго и надежно. Не стоит опасаться иметь с ним дело, поскольку сборка системы, как видите, доступна даже новичку. Для закрепления полученных сегодня знаний посмотрите видео, размещенное ниже. Успехов вам и тепла вашему дому!

Схемы обвязки котла полипропиленом

Эффективную и безопасную работу котлоагрегата можно достигнуть, только в том случае, если его правильно обвязать. Существуют отличия для схем с естественной и принудительной циркуляцией, как по количеству элементов, так и по предельному давлению теплоносителя.

Естественная циркуляция

Эта самая простая схема, ее вполне можно выполнять самостоятельно. Принцип работы – энергонезависимый. Для движения теплоносителя по контуру не требуется насос, процесс использует гравитационный принцип, за счет разности температур холодной и горячей воды.

Такая схема, наиболее предпочтительна для теплоснабжения небольших по площади и низкоэтажных жилых объектов. К преимуществам схем с естественной циркуляцией отопления можно отнести:

• Упрощенная установка и обвязка;
• энергонезависимость, работа без подачи электроэнергии, допускается использовать аккумуляторные батареи для работы автоматики безопасности;
• компактность котла и вспомогательного оборудования;
• низкая стоимость обслуживания системы;
• высокая ремонтопригодность;
• надежное функционирование, так как в тепловой схеме отсутствует оборудование, которое может сломаться.

Система с принудительной циркуляцией

Такая система отопления применяется в домах с большими и многоуровневыми нагрузками теплоснабжения. Она позволяет управлять каждым контуром в отдельности, например, в системе ГВС, высокотемпературного отопления в радиаторах и низкотемпературного в системе “теплый пол”.

Этот вариант наиболее затратный, но при этом срок окупаемости у него не превышает 4 года, поскольку система работает с повышенным КПД в диапазоне мощности от 20 до 100 %, что способно обеспечить ежегодную экономию топлива до 30 %.

К недостаткам таких котлов относятся:

1. Необходимость иметь надежный источник электроэнергии.
2. Необходимость выполнение балансировки контуров нагрева.
3. Сложная исполнительная схема теплоснабжения, требует дополнительные дорогостоящие элементы, в виде гидравлической стрелки, циркуляционных насосов, на каждый контур и запорно-регулирующую арматуру.
4. Сложный монтаж и наладка, требует участие квалифицированной монтажной организации.
5. Высокая стоимость.

Аварийная схема

Защитное оборудование устанавливают в энергозависимых схемах двухконтурного котла, которое должно защитить конструкцию котла при внезапном отключении электроэнергии. На практике используют несколько действенных защитных схем:

1. Бесперебойный источник тока на аккумуляторных батареях, используемый для работы циркуляционного насоса, вентилятора и систем безопасности.
2. Установка гравитационного контура, обеспечивающего дополнительный теплосъем тепловой энергии при остановке циркуляционного насоса.
3. Гибридная схема с установкой бесперебойного источника тока и защитного гравитационного контура.

Схема с настенным котлом

Настенная конструкция газового котла является наиболее приемлемой для небольших жилых объектов. Для больших объектов для повышения диапазона модуляции режимов теплоснабжения объекта, возможна установка несколько таких агрегатов, каждый из которых может нести нагрузку по контурам отопления и ГВС.

Такая схема особенно предпочтительна, когда поэтажная схема отопления выполнена из отопительных приборов, работающих в разных температурных режимах: “тёплые полы” и биметаллические радиаторы.

В доме, в котором существует большая нагрузка на ГВС, в тепловую схему с настенным одноконтурным газовым котлом интегрируют внешний бойлер косвенного нагрева.

Такие схемы позволяют снять высокую температуру теплоносителя и давление среды в контуре, установленных правилами эксплуатации полипропиленовых труб.

https://youtube.com/watch?v=fKf2kG7gHvw

Обвязка с гидрострелкой

В системе обвязки используется патрубок вертикальный большого сечения – гидрострелка. Этот элемент связан с котлом трубами подачи и обратки. Устанавливается там же, где и коллекторы: после бака расширительного, перед обогревательными элементами (радиаторы, полотенцесушитель и т.д.).

Схема системы отопления с гидрострелкой

От коллекторов отличается тем, что к гидрострелке можно подключаться на разной высоте. Это непосредственным образом влияет на температуру теплоносителя, а вместе с ним – на температуру каждого элемента нагревательного в доме. Так, используя обвязку с гидрострелкой, можно создавать оптимальный терморежим для каждого прибора в отдельности.

Преимущества использования полипропиленовых труб для обвязки котла отопления

Применение стандартных металлических трубопроводов для обвязки котла постепенно уходит в прошлое. Слишком много недостатков в такой методике – коррозия, трудоемкость монтажных работ и стоимость материала. Использование полипропиленовых (пластиковых) труб намного практичнее и надежнее. И все это благодаря свойствам новых технологий, которые применяются при их изготовлении. Но не каждый вид пластиковых труб подходит для систем отопления, а их правильный выбор является основой долгой службы всей системы в целом.

Выбор полипропиленовых труб для обвязки котла

Так называемые пластиковые трубы для горячей воды представляют собой трубку из алюминия (или стекловолокна), которая изолирована с наружной и внутренней стороны слоем полипропилена.

Жесткий материал сердцевины не дает деформироваться всей трубе при прохождении горячей воды, а слои изоляции предохраняет армирование от коррозийных процессов.

Рекомендуется выбирать трубы от известных производителей, так как возможные дефекты производства могут проявиться при эксплуатации. Максимально возможный нагрев воды при прохождении по полипропиленовым трубам составляет 95°С. Практический опыт показывает, что малый по времени проход воды с температурой 110-120° С смогут выдержать некоторые модели без потери физических свойств.

Но проводить такие эксперименты в готовой системой отопления не рекомендуется – в самом плохом случае произойдет отслоение полипропилена и труба потеряет герметичность. Во избежание этого рекомендуется делать промежуточную стальную систему подключения от котла к разводке полипропиленовых труб.

Для проведения работ по подключению необходим следующий перечень инструментов:

1. Сварочный аппарат для пластиковых труб. Если объем работ небольшой и в дальнейшем не будет проводиться можно взять инструмент в аренду или купить самый дешевый аппарат. Его главное назначение – нагрев наружной и внутренней части трубы до требуемой температуры сварки. Обязательно проверьте комплектацию, в нее должны входить насадки следующих размеров – от 20 до 63 мм.
2. Ножницы о трубам. Подойдут самые простые модели. Главное, что бы рез был строго перпендикулярен плоскости трубы. Это необходимо для обеспечения качественной сварки.
3. Рулетка.
4. Соединительные элементы согласно схеме подключения – фитинги, хомуты, шаровые краны и т.д.

Схемы обвязки котла трубами из полипропилена

В зависимости от типа применяемого в системе отопления котла будет отличаться и комплектация обвязки. Рассмотрим 2 самых распространенных варианта подключения – газовый двухконтурный котел и одноконтурный твердотопливный.

Газовый котел

Все современные газовые двухконтурные котлы относятся к системе принудительной циркуляции воды. Это означает, что в их конструкции уже предусмотрены расширительный бак для компенсации потери расширения воды при нагреве и насос, предназначенный для циркуляции.

Общая схема подключения полипропиленовых труб к котлу показана на рисунке:

Следует отметить, что все размеры соединения не стоит воспринимать обязательными, так как они могут отличаться в зависимости от типа котла и производителя.

Необходимо обязательно учитывать следующие нюансы:

1. Внимательно ознакомьтесь с инструкцией по эксплуатации.
2. Используйте только паранитовые прокладки. Другие материалы (лента-фум, резина) расширяются под воздействием температуры, что может привести к перепаду давления в системе. Это негативно сказывается на работе котла.
3. Подключение котла к газу должны проводить соответствующие службы. Не делайте этого самостоятельно. Помимо возможного штрафа, без определенных навыков и инструмента, самостоятельное подключение может привести к утечке газа.
4. Запуск котла после подсоединения всех труб. Он осуществляется представителем компании-производителя, так как требует наладки системы котла.

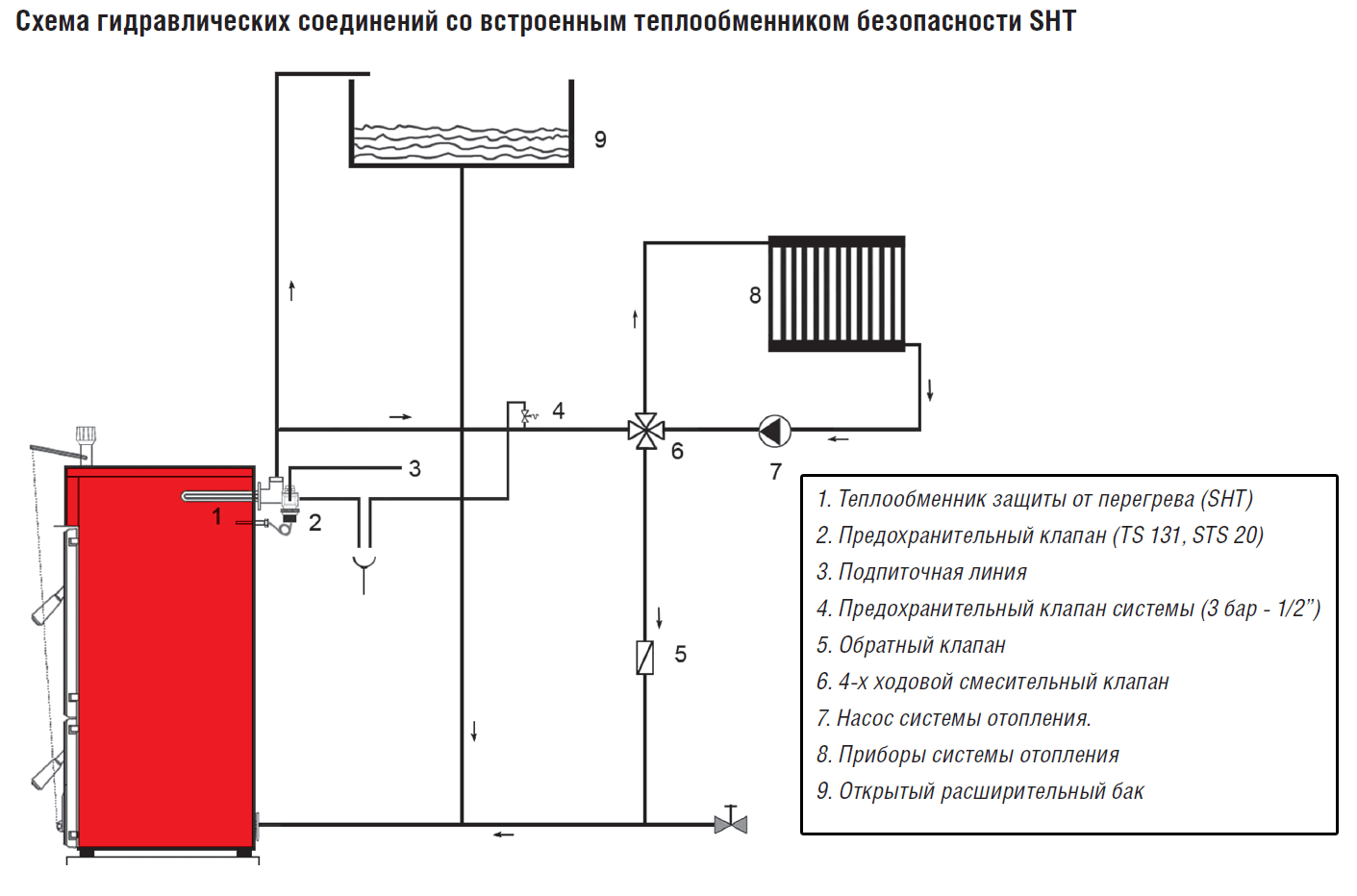

Твердотопливный котел

Для котла, работающего на твердом или жидком топливе необходимо предусмотреть систему безопасности, в которую входят расширительный бачок, устройство регулировки давления и насос. Общая схема подключения представлена на рисунке:

Особое внимание следует уделить стыковочным стальным или чугунным трубам. Они необходимы для понижения температуры воды, поступающей от котла, до приемлемой (не выше 95°С)

Рекомендовано использовать чугунный теплообменник, так как он предохраняет всю систему обвязки от появления конденсата.

Составляющие элементы обвязки

Какие узлы и элементы будут входить в набор комплектующих отопительной системы, зависит от типа системы отопления:

1. Отопление с естественной (гравитационной) циркуляцией нагретой воды (теплоносителя) – в народе такое отопление называют «физика»;
2. Принудительная циркуляция – с подключением циркуляционного асинхронного насоса;
3. Смешанная схема.

Комплект элементов обвязки В решении схемы с естественной циркуляцией воды комплект элементов обвязки будет таким:

1. Отопительный котел – после него нагретый теплоноситель устремляется вверх и движется по трубам, возвращаясь в котел немного остывшим;
2. Отопительные обвязочные трубы – чаще всего для схемы с «гравитацией» используются металлические трубы большего, чем у пластиковых труб, диаметра – до 2-х дюймов. Диаметр выбирается, исходя из необходимости минимизации сопротивления теплоносителя для его беспрепятственной циркуляции;
3. Расширительная емкость – устанавливается в самой верхней точке системы, и по конструкции бывает открытого или закрытого типа;
4. Отопительные приборы – радиаторы, батареи или регистры;
5. Кран Маевского – устанавливается на отопительном радиаторе для стравливания воздуха;
6. Фитинги – повороты на сварке или резьбе, двойники, тройники из чугуна, латуни, бронзы, меди или нержавеющей стали, тройники, водоотводы и другие типы соединителей;

Достоинство системы «физика»: легкий самостоятельный монтаж, простая схема, распространенность деталей и узлов, дешевизна составляющих.

Недостатки: большие размеры комплектующих, инертность, недостаточно быстрое нагревание разводки и отопительных приборов. Схема отопления с гравитационным оборотом воды

Правила монтажа и обустройства котельной

Для удобной эксплуатации установку пеллетного твердотопливного котла необходимо производить в просторном помещении. При его размещении необходимо соблюдать параметры технологических отступов от стен и иных поверхностей, которые указаны в паспорте изделия.

Основным критерием пригодности помещения является хорошая естественная или принудительная приточная вентиляция и правильно устроенный дымоход. Наиболее часто применяемые схемы устройства дымохода, вы можете видеть ниже:

Схема А и Б устройство дымохода в помещении дома. В качестве вытяжного канала используются вентиляционные шахты, устроенные в тоще стен. Эти каналы обязательно должны быть изолированы от основной системы естественной вентиляции дома.

Схема В – выведение дымохода из котельной устроенной в подвальном помещении.

Схемы Г и Д устройство внешнего дымохода из специально построенной котельной или помещения дома.

Во всех вариантах устройства дымоходов необходимо установить:

• искрогаситель на дымоходную трубу;
• герметизацию переходного рукава в котельную;
• устройство дренажа.

Монтаж твердотопливного котла рекомендуется производить на фундаментную подушку с теплоизолирующим слоем. В помещении необходимо установить специальный газоанализатор, если такого нет в стандартной комплектации приобретенной модели.

Правила установки пеллетного бункера

Кроме встроенного бункера, который имеет небольшой объем и должен часто заполняться топливом, многие владельцы подключают к системе внешний бункер большого объема.

Для хранения пеллет подойдут любые емкости, главное условие – герметичность конструкции, если она находится вне отапливаемого помещения. Выбирая объем бункера, необходимо исходить из стандарта 1 тонна пеллет занимает до 2м3. высота конструкции не является критичной величиной.

Емкость должна находиться на расстоянии не далее 12м от котла. Допускается усложнение конструкции шнека или использование перевалочных бункеров накопителей, но использовать при этом нужно исключительно высококачественное топливо. Иначе труха, попадающая в топку в больших количествах, снизит КПД и может повредить механизмы подачи и дозирования котла.

В нижней части конуса бункера, под выходом топливозабора, необходимо предусмотреть ревизию, для систематического удаления трухи. Если конус имеет небольшую площадь сечения, происходит зависание спрессовавшихся под давлением масс гранул. В этом случае рекомендуется устанавливать специальное приспособление «шнековый ворошитель».
