Составляем схему обвязки котла отопления на твердом топливе

Принцип работы

Для сглаживания колебаний напряжения в сети или защиты от его кратковременного пропадания используется принцип двойного преобразования, состоящий в следующем:

  1. Корректируемое переменное напряжение подается на сетевой фильтр, сглаживающий резкие колебания за счет ограничения ВЧ гармоник.
  2. Оно поступает на диодный мостик, преобразующий переменную составляющую в постоянную.
  3. При необходимости часть выпрямленного тока расходуется на схему зарядки дежурного аккумулятора, используемого в ситуации, когда напряжение пропадает на длительное время.
  4. Основная его часть поступает на инвертор, в котором осуществляется обратное преобразование постоянной составляющей в переменную.
  5. Полученное таким образом стабилизированное напряжение пригодно для питания твердотопливного или газового котла.

Назначение обвязки

  • контролирует уровень теплоносителя;
  • поддерживает оптимальную температуру, распределяет тепло по отопительным приборам (что такое терморегулятор для котла отопления);
  • следит за давлением в системе, защищает котел и контур от критических давлений;
  • удаляет воздух, предотвращает образование пробок;
  • предотвращает засорение магистрали;
  • регистрирует время нагрева;
  • распределяет теплоноситель на необходимое количество контуров с разными настройками.

Т.е. разные элементы обвязки контролируют рабочие параметры котла, поддерживают экономичные значения и предотвращают аварии. В случае перегрузки соответствующий контрольный прибор может отключить насос и остановить циркуляцию.

Решаем проблему конденсата

Логичное решение проблемы слишком холодной воды на обратке — добавить горячую с подачи. Реализуется это при помощи перемычки и установленного на отводе регулируемого трехходового смесительного клапана. Клапан должен быть смесительного типа: при достижении выставленной температуры, он плавно начинает сдвигать клапана в двух подключенных трубах. Таким образом получается постепенное и плавное изменение температуры.

Обвязка теплоаккумулятора: добавочный контур для подмеса теплой воды в обратку

Холодная вода в обратном трубопроводе появляется в нескольких случаях: при разгоне котла, когда вода в теплоаккумуляторе сильно остыла (после простоя), а котел в работе. Давайте рассмотрим, как работает эта схема подключения аккумулятора тепла в обоих случаях. Движение теплоносителя показано на иллюстрациях ниже.

Пока котел не разогрелся, теплоноситель совсем холодный. В этом случае трехходовой клапан перекрывает поток теплоносителя на ТА и он движется по малому кругу (рисунок внизу, верхняя левая картинка). Прогрев происходит быстро, так как воды мало, время, образования конденсата минимально. На рисунке принято, что трехходовой клапан настроен на 55°C. Пока вода в малом круге не достигнет этой температуры, она так и циркулирует в нем.

Когда теплоноситель в малом кольце разогревается до 55°C, клапан сдвигает заслонки, включается в работу теплоаккумулятор для отопления. В этом случае одновременно идут три потока (правый рисунок в верхнем ряду):

  • малый, как на первой картинке;
  • часть теплоносителя идет на ТА через клапан;
  • из ТА по обратке, через клапан, на насос и в теплообменник котла (третий круг).

В таком положении все находится до тех пор, пока теплоноситель в баке не прогреется до выставленной температуры (в данном случае до 55°C).

Как работает трехходовой смесительный клапан в схеме с ТА

Когда температура в баке достигает 55°C, трехходовой клапан отсекает подмес. Жидкость движется по большому кругу (нижний рисунок):

  • подача — не заходя на клапан — в ТА;
  • обратный поток — через клапан, на насос, в котел.

В таком состоянии все работает до тех пор, пока горит топливо. Чтобы обвязка теплоаккумулятора была завершенной, добавим контролирующие элементы — в трубопровод подачи устанавливается группа безопасности: манометр, предохранительный (аварийный) клапан сброса давления, автоматический воздухоотводчик. Для установки аварийного клапана, в некоторых котлах есть специальные штуцера. В противном случае аварийный клапан ставят с остальными компонентами сразу на выходе котла — до первого ответвления.

Окончательный вид обвязки ТА со стороны котла (группа безопасности не нарисована, стоит на подаче после котла)

Еще устанавливается расширительный бак мембранного типа. Он будет принимать в себя лишнюю воду по мере расширения (при нагреве жидкости увеличиваются в объеме). Теплоаккумулятор для отопления к котлу мы подключили. На этом обвязка теплоаккумулятора со стороны котла окончена.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

  1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
  2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
  3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
  4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

  1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
  2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Особенности использования котла

Как мы уже говорили ранее, каждый котел на определенном виде топлива – индивидуальная конструкция со своими нюансами. Твердотопливный котел нуждается в особом внимании и грамотной обвязке. Почему? Сейчас расскажем.

  • Едкие продукты горения угля, дров, пеллетов – процесс горения дров или угля отличается сложностью, по сравнению с процессом горения природного газа. Когда сгорает метан, то образуется вода и углекислый газ с некоторым количеством угарного газа. С дровами все сложнее. Мало того, что это процесс долгий и сложный, так еще и при горении выделяются метан, окись и двуокись углерода, водород, формальдегид, метиловый спирт, бензол, фенол и пр. Только представьте, как весь этот «букет» влияет на материал теплогенератора, разрушая его. Вот почему грамотная выполненная обвязка помогает выйти на оптимальный рабочий режим, сократив влияние этих веществ.
  • Склонность к образованию большого количества конденсата – сейчас мы объясним что к чему. Что будет, если твердотопливный котел подключить к системе отопления напрямую . После загрузки топлива котел начнет разогреваться и выходить на рабочий режим. Если котел подключен напрямую, то через нагревающийся котел начнет проходить холодная вода. На внутренней поверхности топки появится большое количество влаги, которая вступит в контакт с ядреным «букетом» продуктов горения и золой. В итоге вся эта смесь намертво прикипит к теплообменнику.

Ржавчина будет активно разрушать стенки топочной камеры. Даже если она выполнена из чугуна, который невосприимчив в коррозии, его поверхность очень шероховатая, а значит налет будет приставать очень крепко и надолго. А это весьма существенно снизит КПД оборудования.

Есть одно исключение из этого правила: котел можно подключить напрямую, если система с естественной циркуляцией. Дело в том, что в таких системах вода будет двигаться по мере своего нагревания, а значит резких перепадов температур не возникнет, конденсат возникать не будет.

Инерционность – еще одно следствие сложного процесса сгорания топлива. Если вскоре после того, как вы загрузили очередную партию дров/угля, вам понадобилось остановить котел, уменьшить температуру нагрева, то вам это удастся нескоро. А именно – после того, как вся партия прогорит. Аналогичное явление будет, если отключили электричество, насос прекратил работу. Вода в трубах и «рубашке» котла сразу остановится, но будет продолжать кипеть длительное время. Это может стать причиной разрыва труб или самого котла. Чтобы такого избежать, нужно устанавливать группу безопасности с клапаном сброса.

Подключение: профессиональные рекомендации

Чтобы правильно и максимально эффективно реализовать систему частного отопления на основе любого твердотопливного котла, можно подключать теплоаккумулятор несколькими методами. Они довольно распространены среди профессиональных мастеров, но этому можно обучиться и самостоятельно, так как в данных схемах нет ничего сложного и сверхъестественного.

Совет! Рассмотрите тот факт, что стоимость работ напрямую зависит от основного принципа построения системы постоянной циркуляции топлива в котле.

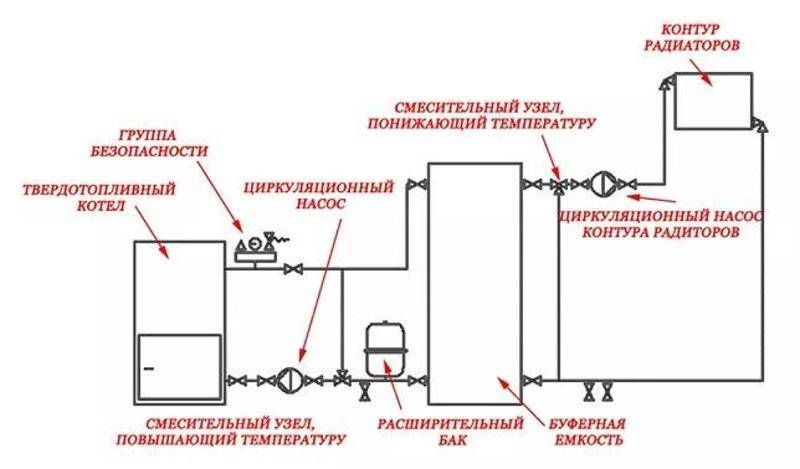

Схема подключения теплоаккумулятора

С подмешиванием жидкости

Схема подключения теплоаккумулятора к твердотопливному котлу распространенного типа предельно понятна. Легко и доступно применяется в обвязках систем постоянного отопления, которые основываются на циркуляции простого гравитационного типа топлива в котле. В этой ситуации происходит такое:

  • Во время нагревания установленного объема воды в самом теплообменнике устройства начинается ее циркуляция по всей системе установленного трубопровода, который проходит через клапан бойлера.
  • Когда заданная пользователем температура достигается, встроенный клапан активно начинает работать и соответственно поддерживать установленный заранее показатель, понемногу подмешивая только холодную воду из самого бойлера.
  • В этот момент в бак наливается горячая вода из установленного агрегата – так происходит зарядка теплоаккумулятора.
  • За все время, которое может быть определено только баком бойлера, топливо полностью выгорает.
  • Начинает обратный процесс, который состоит в подаче воды на небольшие радиаторы. Стабильность температуры сохраняется все время.
  • Когда непосредственный источник нужного тепла не может поддержать стабильный нагрев воды в емкости теплоаккумулятора, установленный клапан оперативно и надежно перекрывается, а система моментально приобретает свое исходное состояние.

Если электропитание отсутствует или же циркулярный насос отказывает, бойлер сразу переходит в специальный буферный режим, который дает возможность всей системе работать только на обратном клапане.

Подключение теплоаккумулятора к твердотопливному котлу

Набранная вода, которая нагрелась до этого момента в самом котле, далее активно поступает в установленный бак. Затем она направляется к нескольким радиаторам отопления. За счет этого непрерывного процесса обеспечивается плавное нагревание воды и аккуратное падение высоких температур.

Совет! Чтобы функционирование схемы отопления было на высоте, теплоаккумулятор надо монтировать достаточно высоко, чтобы не было контакта с радиаторами отопления.

С гидрораспределением

Система такого типа продается практически для каждой модели котла. За счет них можно предусмотреть беспрерывную и стабильную подачу электроэнергии. Чтобы вся обдуманная система работала правильно и налажено, стоит правильно и четко предусмотреть источник стабильного и полноценного питания.

Возможно реализовать такой принцип: установленный бойлер послужит лишь специальной емкостью, которая по максимуму стабилизирует температуру достаточно большого и необходимого для комфорта в помещении объема воды. В этом есть смысл в том случае, когда надо сразу давать питание на несколько контуров частного отопления.

Подключение теплоаккумулятора к твердотопливному котлу такого типа также нашла широкое применение у современных пользователей и застройщиков.

https://youtube.com/watch?v=V8MNZd2-710

Какую именно схему подключения теплоаккумулятора выбрать зависит исключительно от индивидуальных потребностей владельца дома и проживающих там. Тут надо взвесить все преимущества и недостатки, а также учесть множество факторов, которые могут значительно повлиять на окончательный выбор.

Достаточно многое зависит от площади, которая будет отапливаться с помощью твердотопливного котла; используемых элементов и агрегатов всей установки; рассчитанного количества контуров, которые будут сделаны в обвязке; наличия продуманной системы горячего стабильного водоснабжения всего помещения.

Правильно организовать схему подключения является непростой задачей, которая требует к себе повышенной концентрации и правильного подхода. Если нет уверенности в своих знаниях, лучше доверить процесс опытным и квалифицированным специалистам.

Схемы обвязки отопительных котлов

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

  • Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
  • Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
  • Поддержание давления в системе на требуемом уровне (расширительный бак).
  • Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

Основные элементы схемы

  • Генератор тепла – котел.
  • Мембранный (расширительный) бак – экспансомат.
  • Регулятор давления.
  • Трубная магистраль.
  • Запорная арматура (краны, клапана).
  • Фильтр грубой очистки – «грязевик».
  • Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления. Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Для того чтобы иметь возможность регулировать температуру в каждом помещении индивидуально, с выхода котла вода направляется в коллектор. А уже с него, через запорную арматуру, разводится по комнатам.

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Папа мастер! > Отопление, вентиляция и водоснабжение > Как составить и реализовать схему обвязки котла отопления в частном коттедже

Гравитационный контур

Рассмотрим контур с естественной циркуляцией — гравитационный. При составлении плана избегаем изгибов, стараемся минимализировать количество колен, чтобы не создавать лишних сопротивлений. Исходя из размеров патрубков используемого котла подбираем диаметр труб для контура. Стандартный вариант — не более 1,5 дюймов.

Теплоноситель циркулирует внутри гравитационного контура без помощи насоса за счет создаваемой разницы температур. В случае, если из-за отключения электричества или по другой причине циркуляция горячей воды остановится, твердотопливный котел закипит. Чтобы избежать этой опасной ситуации используется дополнительный гравитационный контур — с целью предупредить аварию в случае остановки насоса.

Иногда температура твердотопливного котла возрастает и может превысить границу в 100 градусов. По этой причине контур обвязываем из металлических труб. Добавляем в намеченный контур насос. Для этого планируем обходной путь, где устанавливаем предохранительный лепестковый обратный клапан на выделенный участок гравитационного контура. Выбираем клапан, обладающий минимальным сопротивлением. Переходник со стандартным сопротивлением может препятствовать циркуляции теплоносителя.

В штатном режиме циркуляционный насос создает давление на клапан, поддерживая его в закрытом состоянии. При этом вода беспрепятственно циркулирует по обычному пути. В момент остановки насоса котел продолжает нагревать воду, но встроенный клапан сработает и не пропустит воду по основному кругу.

Достоинства и недостатки отопления с теплоаккумулятором

Плюсами таких систем являются:

  1. Снижение затрат на энергоносители.
  2. Увеличение КПД отопительной системы.
  3. Отсутствие перегрева.
  4. Снижение количества (периодичности) загрузки твердого топлива в котел.
  5. Тонкая настройка температурного режима в помещениях.
  6. Возможность модернизации (совмещение с системой подачи горячей воды, использование альтернативных источников энергии вместо топлива).

При всех достоинствах отопительное оборудование такого типа имеет и недостатки:

  1. Мощность установленного котла позволяет отапливать площадь, вдвое больше, чем требуется (запас мощности).
  2. Система долго запускается из холодного состояния до вхождения в нормальный рабочий режим.
  3. Ввиду громоздкости оборудования и большого числа комплектующих усложняется транспортировка, размещение и монтаж.
  4. Сохраняется необходимость топливного склада в непосредственной близости от котельной.
  5. Стоимость оборудования и отсутствие быстрой окупаемости затрат, особенно при замене котла.

Последний недостаток успешно решается, если смонтировать теплоаккумулятор своими руками.

Типы отопительных систем с теплоаккумулятором и разным количеством змеевиков

Змеевик играет роль теплообменника, то есть жидкости различных систем не смешиваются между собой, а передача тепла происходит через стенки этой спирали. Изготавливается из меди или нержавеющей стали. Иногда используется черный металл что бы удешевить конструкцию.

Различают четыре основных типа систем:

Без змеевика. Вместо него может быть вмонтирован дополнительный бак меньшего диаметра, подключенный к малому контуру. Передача тепла происходит благодаря физическим свойствам, при котором она поднимается вверх, а холодный теплоноситель опускается в нижнюю часть емкости. Такая система является самой простой и работает только с одним потребителем, например системой отопления и одним источником. Это может быть как твердотопливный котел так и солнечный коллектор. Особенности – минимальная себестоимость, простота монтажа.

С одним змеевиком. Спираль находится внутри основного бака, по ней циркулирует теплоноситель от источника. Энергия передается в накопительную емкость откуда и циркулирует далее к потребителю. Особенности такой системы является не смешивание различных теплоносителей

Это может быть важно если они имеют различные химические составы

Система может работать и в обратном порядке, через змеевик может бить запитана система отопления или ГВС.

С двумя змеевиками. Дополнительный малый контур теплообменника запитан в систему, подключенную к альтернативному источнику энергии. Эта система позволяет использовать более широкий спект оборудования для нагрева теплоносителя.

С тремя спиралями. Предполагается, что в единый отопительный комплекс входит котел на твердом топливе и два альтернативных источника, например, солнечная и геотермальная батареи. Максимальная экономия твердого топлива. Котел может использоваться как дополнительный (резервный).

С дополнительным баком. Существуют системы, в которых включен еще один контур с теплообменником для того, чтобы горячая вода в кране появлялась сразу же после запуска котла, не дожидаясь выхода в оптимальный режим обогрева. Однако в таких системах, запас горячей води ограничен, по его истечению дальнейший прогрев будет проходить медленнее чем через змеевик.

Применение различных типов систем

Отопительные системы, в состав которых входят только твердотопливные котлы применяются, как правило, для обогрева частных домов. Необходимость сооружать угольный (дровяной) склад доставляет неудобство, но такой конфигурации достаточно для отопления в самые суровые морозы.

Системы отопления, в которые включен солнечные коллекторы позволяют экономить до 30% затрат на энергоносители, но не заменить твердотопливный котел. Поэтому ее используют как вспомогательную, тем более что солнце светит не всегда. А вот для того, чтобы дома всегда была вода, мощности достаточно (замещает на 50-90%).

Совмещенные конфигурации предполагают применение газового и твердотопливного котлов. Это удобно при запуске системы в промерзшем здании. Если газовый агрегат подключить к системе горячего водоснабжения, то вода будет всегда. При этом не нужно подбрасывать дрова, достаточно нажать пусковую кнопку газовой горелки. а основную задачу по нагреву води возьмет на себя твердотопливный котел.

Обустройство системы отопления с теплоаккумулятором

Применение такого элемента в схеме с двумя котлами в одной системе отопления имеет несколько особенностей в зависимости от установленных агрегатов:

  • Теплоаккумулятор, газовый котел и приборы отопления образуют единую закрытую систему.
  • Твердотопливные котлы, работающие на дровах, пеллетах или угле, нагревают воду, тепловая энергия передается теплоаккумулятору. Он в свою очередь греет теплоноситель, циркулирующий по закрытому контуру отопления.

Для самостоятельного создания схемы отопления с двумя котлами необходимо приобрести следующее:

  • Отопительный котел.
  • Теплоаккумулятор.
  • Расширительный бачок соответствующего объема.
  • Шланг для дополнительного отвода теплоносителя.
  • Отсекающие краны в количестве 13 штук.
  • Насос для принудительной циркуляции теплоносителя в количестве 2 штуки.
  • Трехходовой клапан.
  • Водяной фильтр.
  • Стальные или полипропиленовые трубы.

Для подобной схемы характерна работа в нескольких режимах:

Разводка труб системы отопления

Наибольшей популярностью пользуются 2 схемы: однотрубная и двухтрубная. Давайте рассмотрим что они из себя представляют.

Однотрубная система – самый элементарный вариант, однако, не самый эффективный. Она представляет собой замкнутый круг из труб, запорной арматуры, автоматики, центром которой является котел. От него вдоль нижнего плинтуса идет труба во все комнаты, подсоединяясь ко всем батареям и другим отопительным приборам.

Плюс схемы. простота монтажа, малое количество материала для сооружения схемы.

Минус. неравномерное распределение теплоносителя по радиаторам. Батареи в крайних комнатах будут прогреваться хуже, так как самые последние на пути движения воды. Однако эта проблема решается установкой насоса или увеличением количества секций в последних радиаторах .

Двухтрубная система – более эффективный способ, так как с его помощью решается проблема равномерного распределения воды по всем отопительным устройствам. Трубы можно располагать поверху (этот вариант предпочтительнее, потому что тогда вода сможет циркулировать по естественным причинам) или в нижней части (тогда потребуется насос).
