Инфракрасный пленочный теплый пол под ламинат: укладка по шагам

Как работают инфракрасные теплые полы, и каковы их основные плюсы

Большая часть систем отопления работает по принципу простого теплообмена. То есть, к примеру, обычные радиаторы отдают тепло воздуху, после чего оно благодаря естественной конвекции расходится по помещению. Инфракрасного излучения в данном случае практически не наблюдается.

По схожему принципу работает и водяное или электрическое отопление для пола. Разница лишь в том, что подогреву поддается не сам радиатор, а вся стяжка, в которой проходят трубы или греющий кабель. Лишь после того, как прогреется стяжка, тепло потихоньку начинает передаваться напольному покрытию, а уже потом прогревается и сам воздух в помещении.

Такой метод обогрева требует значительных энергоресурсов на предварительный разогрев пола, однако и остывание в данном случае проходит значительно дольше.

Если уложить инфракрасную пленку под ламинат – теплый пол в таком случае будет работать совсем по другому принципу. В данном случае между слоями прозрачного полиэстера наносят карбоновую пасту в виде параллельных полос. С обеих сторон они подключаются к медной шине, которая находится под напряжением. Проходя через нагревательный элемент, переменный ток преобразуется в инфракрасное излучение с длиной волны около 5-20 мкм. Такие лучи прогревают все предметы и поверхности, расположенные на их пути. В результате, энергия не передается на расстояние, а аккумулируется. Аналогичным образом воздействуют солнечные лучи — они прогревают все предметы, на которые попадают.

Использование для обогрева помещений настенных, потолочных и навесных приспособлений, генерирующих инфракрасное излучение, стало довольно популярным. И не зря, ведь такое оборудование является весьма эффективным.

Вот почему потребители все чаще отдают предпочтение монтажу инфракрасного пленочного теплого пола под ламинат, чтобы сделать атмосферу в комнате уютной и сэкономить на обогреве.

Среди преимуществ пленочных теплых полов можно назвать:

Малая толщина пленки – около 0,5 мм, позволяет разместить теплый пол под любым напольным покрытием. Перед тем, как укладывать пленочный теплый пол, не требуются работы по заливке стяжки или размещению слоя термоизоляции

Кроме того, такая пленка не поднимает уровень пола, что очень важно для квартир в многоэтажных домах.
Инфракрасный теплый пол обеспечивает равномерный прогрев поверхности. Это особенно актуально, если был произведен монтаж теплого пола под ламинат

Дело в том, что это напольное покрытие чувствительно к перепадам температур и может рассыхаться или вспучиваться. Пленочный пол позволяет избежать таких последствий, поскольку не прогревается более 40 ℃, что приемлемо для ламината.
В многоквартирных домах заливать дополнительную стяжку под теплый пол подчас бывает невозможно, чтобы не утяжелять конструкцию. Установка теплого пола под ламинат не нуждается в заливке стяжки.
Излучение инфракрасного пленочного пола проходит сквозь ламинат, прогревая его, и параллельно передает тепловую энергию прочим объектам, расположенным на его поверхности. Благодаря этому в помещении создаются комфортные условия.
Обогрев помещения инфракрасными теплыми полами позволяет избежать пересушивания воздуха. Согласно некоторым исследованиям они ионизируют воздух, делая его полезным для людей с хроническими заболеваниями дыхательных путей.
Излучение инфракрасных тепловых волн начинается практически сразу же после включения оборудования. В связи с этим, температура воздуха достигает нужных показателей очень быстро. Если ваше жилье оборудовано современной системой «умный дом», управление инфракрасным теплым полом можно интегрировать в его программу. Запрограммировать такую систему заранее, задав режим и время прогрева, либо произвести дистанционное включение посредством интернета или мобильной связи.

Составление схемы укладки под ламинат — как укладывать правильно

Первый шаг на пути к обустройству системы пленочного теплого пола – это составление подробной схемы размещения нагревательных элементов, управляющих узлов и подключения их к источнику тока. Данная работа должна быть произведена еще до покупки комплектующих.

Для составления схемы важно учесть такие принципы:

По инструкции пленочный теплый пол под ламинат не должен покрывать всю поверхность целиком. Участки, где будет размещена тяжелая мебель, оставляют свободными

Это важно, поскольку в закрытом пространстве теплообмен поверхности ламината с окружающим воздухом будет нарушен. В результате, мебель и даже ламинат начнут портиться из-за перегрева, а нагревательные элементы пленочного теплого пола будут потреблять лишнее количество энергии и быстро выйдут из строя. По аналогичным причинам инфракрасную пленку стоит размещать с отступом от стен и стационарных отопительных приборов, например труб или радиаторов

По аналогичным причинам инфракрасную пленку стоит размещать с отступом от стен и стационарных отопительных приборов, например труб или радиаторов

Согласно нормам данное расстояние должно составлять не менее 25-30 см. Раскатывать пленочные теплые полы следует вдоль длинной стены, чтобы снизить до минимума число соединений. Ни в коем случае нельзя разрезать инфракрасные пленочные теплые полы в местах, где нет специальной графической разметки – это приведет к порче материала. Если настил нагревательных элементов инфракрасной пленки необходимо выполнить в несколько рядов, между ними обязательно нужно ставить расстояние в 5 см. Ни в коем случае нельзя выполнять укладку такой пленки внахлест. Как правило, комфортные условия в помещении можно создать, если покрыть инфракрасными пленочными полами около 60-70 % площади покрытия. В детских комнатах или зонах отдыха взрослых можно дополнительно настелить теплые полы.

Очень важным аспектом при подключении теплого пола под ламинат является прокладка кабеля. Заранее стоит определиться с локализацией блока управления, то есть терморегулятора. Этот узел нужно устанавливать не ниже 50 см от поверхности пола. Кроме того, на расположение терморегулятора влияет удобство выполнения проводки питающего кабеля 220 В, а также подключение проводов от нагревательных элементов.

Совокупная мощность инфракрасных теплых полов в доме может достигать высоких показателей. Следовательно, перед тем, как подключить теплый пол под ламинат, стоит провести для него отдельную линию питания с кабелем нужного сечения и автоматом. Оптимальным считается вариант, когда в схеме присутствует устройство УЗО, обеспечивающее безопасность. Не рекомендуется подключать теплый пол к стационарным бытовым розеткам.

Доступные в продаже терморегуляторы обычно подходят для монтажа в стандартное гнездо для розетки, установленное в стене. Чтобы подвести к нему кабель, в стене до уровня пола придется пробить штробы с параметрами 20×20 мм, в которые будет помещена гофротруба сечением 16 мм. По ней и будет проходить скрытый провод. Как вариант, под кабель можно закрепить на стене кабель-канал, то есть декоративный короб.

Обратите внимание, что электропровода на поверхности пола не должны пересекаться. При этом можно выбрать разные схемы подключения инфракрасного пленочного теплого пола, исходя из конкретных условий

Наиболее часто предпочитают подключать питающие кабели с одной стороны нагревательных элементов

Наиболее часто предпочитают подключать питающие кабели с одной стороны нагревательных элементов.

В некоторых случаях схему электропроводки придется усложнить

Если нужно подключить фазный и нулевой провод с противоположных сторон пленочного пола, стоит соблюдать особую осторожность. Ни в коем случае нельзя подключать на одну медную шину сразу два контакта – иначе, короткого замыкания не избежать. Грамотно составленная схема укладки пленочного теплого пола позволит определить необходимое количество комплектующих, чтобы можно было начать работу

Грамотно составленная схема укладки пленочного теплого пола позволит определить необходимое количество комплектующих, чтобы можно было начать работу.

Какой ламинат подходит для ИК тёплого пола

Чтобы получить максимальный эффект от уложенной плёнки и смонтированного пола, необходимо не только технологически грамотно провести монтаж, но и правильно выбрать ламинат. От этого зависит срок годности финишного пола, его экологичность, теплопроводные свойства. Если положить ламинат, который не соответствует типу отопительного оборудования, то возможно выделение формальдегида, деформация ламелей и появление других проблем. Ламинат для укладки подходит, если он:

• Снабжен замковым креплением. Клеевой способ сборки ламелей нежелателен, так как при температурных перепадах склеенное сплошное покрытие рвётся.
• Эффективно проводит тепло. Это качество определяется по коэффициенту теплового сопротивления: чем ниже, тем лучше. Оптимальным считается предел 0,05-0,10 м2 х°K/Вт.
• Имеет толщину 8-9 мм. Замок более тонких ламелей не выдерживает скачки температуры. А утолщенные изделия слабее проводят тепло.
• Относится к классу Е0 или Е1. Пол из такого ламината при нагревании до 27-30 градусов не источает формальдегид.
• По признаку износоустойчивости классифицируется не ниже 3 класса. Более высокий класс гарантирует длительный срок жизни пола.

Технология укладки ламинированного покрытия

Работу следует начинать с угла комнаты. Для надежного крепления доски ламината оснащены замками по всей длине. Укладка должна быть шахматной, чтобы избежать образования сплошных швов по всей длине ряда. Уплотнить доски можно постукиванием резинового молотка.

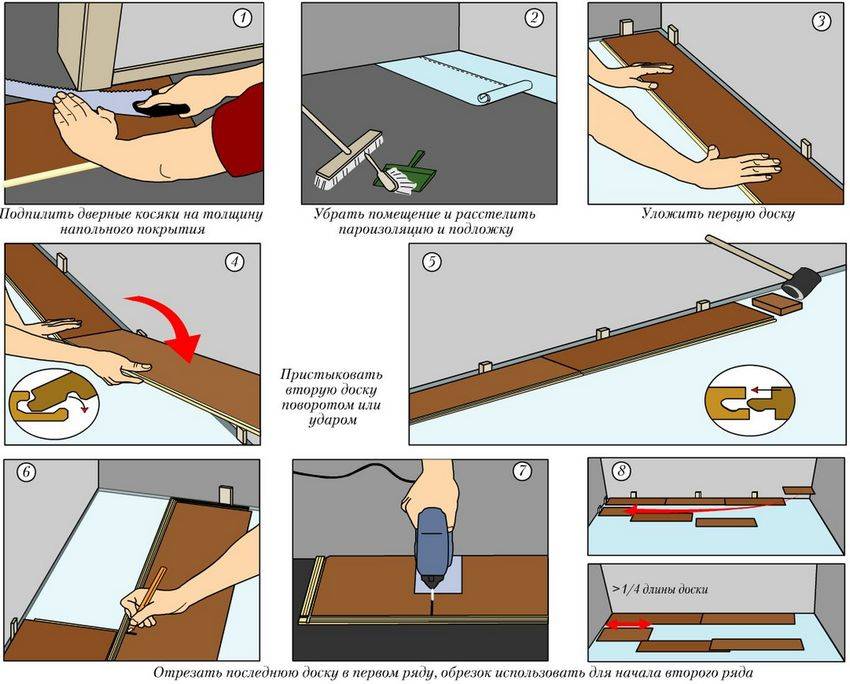

Пошаговая инструкция по укладке ламината

Источники

• https://relaminat.ru/plenochnyj-teplyj-pol-laminat.html
• https://par-torg.com/infrakrasnyj-teplyj-pol-pod-laminat-montaz-i-podklucenie/
• https://uk-parkovaya.ru/smarthouse/equipment/ukladka-infrakrasnogo-teplogo-pola-vdol-sten-pod-mebelu.html
• https://sovet-ingenera.com/otoplenie/teply-pol/teplyj-pol-pod-laminat.html
• https://BazaFasada.ru/interesnoe/montazh-infrakrasnogo-teplogo-pola-pod-laminat.html
• https://TrubaNet.ru/teplyjj-pol/teplyi-pol-pod-laminat-infrakrasnyi.html
• https://DomZastroika.ru/interior/kak-ukladyvat-infrakrasnyj-teplyj-pol-pod-laminat.html
• https://StroyGuru.com/remont-kvartiry/pol/montazh-infrakrasnogo-teplogo-pola-pod-laminat/
• https://ProFazu.ru/elektrooborudovanie/obogrev/infrakrasnyj-teplyj-pol-pod-laminat.html
• https://delo-pol.ru/sistema-toplyy-pol/plyonochnyj-pol-pod-laminat-instrukciya.html
• https://laminatika.ru/ukladka/infrakrasnyj-teplyj-pol-pod-laminat
• http://www.GoodNapolka.ru/teplye-poly/montazh-infrakrasnogo-teplogo-pola-pod-laminat-svoimi-rukami.html

Как выбрать ламинат для разного типа теплого пола

Продавцы могут уверять в абсолютной совместимости ламелей с любым видом обогрева, но это далеко не всегда так. Каждый из вариантов систем отопления обладает своими особенностями эксплуатации, которые стоит учесть при выборе финишного покрытия.

Ламинат на электрический теплый пол

В качестве теплоносителя используются электрические кабеля разного сечения. Они укладываются на направляющие элементы в форме змейки или спирали, есть заводские модели в матах, которые нужно только разложить. Укладывать электрический кабель не сложно, все работы можно выполнить самостоятельно.

Как и в других системах подогрева, питающихся от электричества, предусмотрена возможность установки термостата. Владелец сможет контролировать степень обогрева, включать таймер, устанавливать граничную температуру.

Среди недостатков стоит выделить дорогое обслуживание и невысокую безопасность (по сравнению с другими вариантами). Понятное дело, не будет работать электрический теплый пол во время перебоев подачи электричества. Для эффективности обогрева и для выравнивания пола потребуется бетонная стяжка.

Кабельный обогрев требует бетонной стяжки

Основные требования к ламинату на электрический теплый пол:

• Высокие показатели теплопроводности;
• стойкость к истиранию;
• прочность к механическому воздействию;
• трудновоспламеняемость.

А также обратите внимание есть статья на тему » Электрический тёплый пол под ламинат: какой лучше выбрать, виды и укладка «

Ламинат на инфракрасный теплый пол

Это пленочный материал с токопроводящими полосками на поверхности. Именно для укладки на инфракрасную пленку хорошо подойдут ламели. Изначально инфракрасный теплый пол разрабатывался как раз для монтажа под тонкие древесные покрытия.

Идеальная сочетаемость обогрева и покрытия обеспечивает высокую эффективность при равномерном обогреве всей площади комнаты. Пленка очень тонкая, поэтому не создает неровностей, для нее даже не обязательна стяжка. Использование ИК системы обогрева более экологичное (не сушит воздух) и экономичное (тратит минимум энергии на нагрев воздуха) решение.

Инфракрасная пленка – эффективный вариант обогрева

В большинстве случаев именно ИК пленка будет лучшим вариантом, но стоит учесть, что ее стоимость достаточно высокая, а для помещений с высоким уровнем влажности она не подойдет. Никуда не девается и зависимость от стабильности подачи электричества.

Основные требования к ламинату на ИК пленку:

• Соответствие укладки на ИК теплый пол (указывается на маркировке или в инструкции);
• высокая износостойкость (минимум 32 класс);
• толщина ламелей около 8-9 мм.

Ламинат на водяной теплый пол

Доступная цена делает данный вид обогрева особенно популярным в частных домах, где большие площади помещений. Если придерживаться рекомендацией по монтажу, то пол с водяным контуром прослужит долго.

Кроме доступной цены пол с водяным контуром отличается легкостью в обслуживании и безопасностью. Также он обычно не зависит от подачи электричества, поэтому используется в поселках, где с этим есть проблемы.

После укладки водяного контура обязательна бетонная стяжка

При выборе в магазине материала для укладки на водяной контур нужно уделить внимание таким характеристикам:

• Пиктограмма соответствия (обозначается надписью «H20» или «Warm Wasser»);
• влагостойкость (изображение с водопроводным смесителем);
• прочность (желательно применять материал 33 класса);
• толщина ламината от 8 мм.

Подробнее читайте в статье » Ламинат для теплого водяного пола: выбираем, монтируем и эксплуатируем «

Ламинат со встроенной системой подогрева

Если нет желания долго сравнивать плюсы и минусы других видов полов и выбирать сочетаемые материалы, можно взять готовую конструкцию. Нагревательные элементы расположены внутри ламелей, что значительно упрощает процесс укладки.

Данный вид покрытия обладает такими плюсами:

1. Близость к поверхности снижает тепловые потери на 30%.
2. Скорость работы. Обогреть воздух в большой комнате можно всего за 10 минут.
3. Возможность выбора оптимального варианта по мощности (от 40 до 70 Вт/м2);
4. Возможность комбинированной укладки (участки с подогревом и участки без).

Конструкция ламината со встроенным подогревом

Среди минусов стоит выделить высокую цену и труднодоступность, ведь такое напольное покрытие есть далеко не в каждом строительном магазине.

Монтаж и подключение пленочного инфракрасного пола

Прежде всего, расположите заранее составленную схему перед собой и приступайте к работе очень тщательно, сверяясь с планом

Обратите внимание, что при нарезке или монтаже нагревательной пленки, а также во время укладки финишного покрытия, нельзя допустить повреждения ее элементов.. Если все-таки произошел порыв или разрез токопроводящего или излучающего компонента пленки, весь фрагмент до линии разметки необходимо вырезать и заменить.

Если все-таки произошел порыв или разрез токопроводящего или излучающего компонента пленки, весь фрагмент до линии разметки необходимо вырезать и заменить.

Монтаж пленочного пола производится в такой последовательности:

Нагревательные элементы расстилают по поверхности пола так, чтобы медные шины были расположены блестящей стороной вниз. Чтобы пленка не двигалась, ее можно приклеить к подложке скотчем.
Места разреза токопроводящих шин, если они не будут задействованы для коммутации кабелей, сразу после укладки изолируют специальной битумной лентой, которая поставляется в комплекте. Ею проклеивают контакты с обеих сторон, после чего плотно обжимают, чтобы добиться герметичности соединения.
В поверхности подложки в том месте, где будет расположен термодатчик с кабелем, необходимо прорезать под них паз. Укладку корпуса термодатчика нужно выполнить так, чтобы он находился на черной карбоновой полосе в центре нагревательного мата. Чтобы датчик не сдвинулся, его приклеивают битумной лентой. Только после этого можно укладывать сверху нагревательные элементы.
На следующем этапе выполняется подключение пленочных теплых полов к питающим кабелям с помощью клемм. Как правило, используются клеммы клипсового типа. Чтобы закрепить клемму, ее верхнюю пластину вставляют в контактный разрез таким образом, чтобы вторая часть крепления располагалась снизу пленки. Далее производят обжимку клипсы пассатижами. Делать это нужно аккуратно, но очень плотно, чтобы получился полноценный контакт с участком медной шины с серебряным покрытием.
Иногда клеммы закрепляются по принципу заклепок – в таких случаях принцип их фиксации подробно оговаривается в инструкции производителя.
Согласно подготовленной схеме начинают прокладку питающих кабелей. Концы проводов зачищают примерно на 1 см и вставляют их в клеммы, прикрепленные к нагревательным матам. После этого клемму обжимают пассатижами.
Следующим этапом является изоляция всех соединений. Битумная лента проклеивается с верхней и нижней стороны нагревательной пленки

Важно, чтобы были изолированы все металлические фрагменты. По завершении обжимки получают абсолютно герметичный узел, внутрь которого не может попасть влага ни при каких обстоятельствах.
Когда подключение питающих кабелей и изоляция клемм будет завершена, все элементы размещают в предварительно прорезанных в подложке пазах и проклеивают скотчем.

Принцип работы и достоинства инфракрасного пленочного теплого пола

Основные способы передачи тепла, это:

• конвекция — тепло передаётся воздухом от предмета к предмету;
• лучами — когда тело, нагретое более 60 градусов, испускает электромагнитные волны до 100 мкм.

Большая часть систем отопления функционирует по принципу теплообмена, тепло передаётся в воздух, а он в свою очередь распространяет его по помещению далее.

Плёночные инфракрасные полы работают иначе. Они имеют основной слой — токопроводящие полосы (с медным и серебряным напылением), карбоновый излучатель и ламинирующие плёнки. На карбоновую пасту воздействует ток, и она начинает излучать лучи, которые достигая твердое тело (ламинат) нагревают его. Ламинат же, путём конвекции обогревает помещение.

Плёночные системы производятся рулонами 50, 60, 80 и 100 см, длина допустима различная, через шаг 20 — 25 см проходит специальная полоса, по ней делается отрез плёнки. Мощность таких плёночных тёплых полов от 150 до 440 Вт/м2.

Данная система обогрева имеет как положительные качества, так и отрицательные, хотя плюсов намного больше.

Рассмотрим преимущества и недостатки

В отдаче тепла — обогревается та поверхность пола, где находятся люди: проходы, места отдыха и работы. Не тратится тепло на обогрев мебели снизу, что снижает затраты электроэнергии.  Экономичней расходуется сам материал, так как не размещается под мебелью.
Обходится плёночный тёплый пол не дорого, несмотря на то, что сама цена за комплект плёночного обогрева высока, в отличие от других видов полов. Минимальная стоимость комплектующих 2000 рублей, в них входит: термодатчик, терморегулятор, электрические провода, контакты, скотч. Кроме того, 650 рублей стоит кв. метр плёнки. Но высокая цена материала, перекрывается не дорогой стоимостью монтажа.
Инфракрасная плёнка не боится минусовых температур, и может работать даже при минус 70 градусах. Система остаётся в рабочем состоянии при длительном нахождении в холодном помещении. Это несомненный плюс при использовании системы в загородных домах и дачах.
Возможность установки в помещениях любого типа — частные дома, квартиры или офис.  Тут отсутствует опасность затопления соседей, как при водяной модели пола. Комнаты по принадлежности могут быть любыми — детская, гостиная, кухня, ванная.
Простота в монтаже и демонтаже. Для подсоединения элементов не требуется опыта, главное внимательность и аккуратность. При этом укладка пленочного тёплого пола делается быстро.
Инфракрасное излучение, идущее от карбоновых элементов схоже с солнечным теплом.
Не нуждается в ремонте. Подключение к электропитанию параллельное, поэтому при выходе из строя одной из полос, система продолжает работать. А при возникновении необходимости замены всей конструкции, она легко демонтируется.
Равномерное прогревание помещения

Важно — тепло концентрируется внизу, что благоприятно для жизнедеятельности человека. Пол тёплый, можно ходить босиком и спускать детей на пол, не опасаясь, что они простынут.
Инфракрасный тёплый пол служит долго, даже при  постоянной эксплуатации, и не требует технического ухода.
Внутри комнаты отсутствует инвекционное и конвекционное перемещение потоков воздуха, а значит, нет сквозняков, и пыль не поднимается вверх

Есть и минусы у таких полов, но их значительно меньше.

1. Большое потребление электроэнергии (узнайте как снизить расход электричества), хотя карбоновые излучатели обладают высоким КПД.
2. Риск возникновения короткого замыкания при проникновении воды.
3. Система зависит от подачи электроэнергии.
4. Невозможно переставить мебель, без изменения схемы пола. Потребуется демонтаж ламината и раскладка нагревателей по новой схеме.

Устройство и принцип работы

Теплый пленочный пол представляет собой довольно простую конструкцию. В качестве нагревательного элемента в устройстве выступает карбоновая смесь, которая расположена в виде полос между спаянной термостойкой пленкой. Поступление электрического тока происходит с помощью медных проводов. Каждый проводник, соединяющий карбоновые ленты покрыт защитной оболочкой.

Особенностью пленочной системы обогрева полового покрытия является подключение параллельного типа. Благодаря этому вышедший из строя отдельный элемент нагрева конструкции никак не влияет на рабочий процесс всего оборудования.

Устройство теплого пленочного пола

Выпускают пленочные рулоны длинной 50 метров, при этом ширина изделия для обогрева пола может быть в пределах от 50 сантиметров до 1 метра. Углеродная смесь, выделяющие в инфракрасное излучение, может располагаться между слоями пленки в виде полос, а в более дорогих моделях карбоновый нагреватель представляет собой сплошное полотно.

Пленка, составляющая основу инфракрасного теплого пола, изготавливается из крепкого полипропилена, который не меняет формы при нагревании до 120 градусов. При этом толщина материала в зависимости от модели может составлять от 0,23 до 0,47 миллиметров.

Выпускают пленочные рулоны длинной 50 метров, при этом ширина их может быть в пределах от 50 сантиметров до 1 метра

Отопительную систему пленочного типа используют для всех финишных половых покрытий. Монтаж проводится на черновую основу. Стяжку после укладки не требуется. Облицовочный материал укладывается сразу на пленку.

Немаловажным моментом установки такого типа теплых полов является небольшой расход электроэнергии. В среднем пленочная система обогрева потребляет от 25 до 35 ватт за час.

Преимущества использования пленочного обогрева

ИК обогрев полов обладает массой преимуществ, которые делают его одним из лучших вариантов для подогрева ламинированных полов:

• оптимальное и равномерное распределение температуры по всей площади пола;
• экономность;
• оптимальный уровень температуры пола – в пределах 45 градусов;
• быстрый прогрев поверхности;
• простота монтажа и ремонта;
• отсутствие необходимости в монтаже стяжки, так как напольное покрытие может быть уложено на тепловые маты;
• длительный срок бесперебойной работы.

Инфракрасный пленочный теплый пол Luchi

Главный недостаток таких полов – это достаточно высокая стоимость оборудования и материалов, но вложения будут полностью оправданы, если учесть все достоинства системы.

Правила выбора ламината для обогрева «теплый пол»

Промышленность сегодня выпускает ламинат на все случаи жизни. Поэтому поверх «теплого пола» подойдут не все имеющиеся в продаже панели ламината. Причин много:

• низкий уровень проводимости тепла;
• высокая эмиссия (выделение) формальдегида;
• слабая гидрозащита и т.д.

Чтобы потребитель ориентировался в мире ламината, на специальных вкладышах размещаются пиктограммы и знаки из букв и цифр. Попробуем разобраться в некоторых из них. Так, на фото внизу представлены пиктограммы, показывающие, что напольное покрытие можно применять в комбинации с «теплым полом».

Маркировка ламелей.

Надписи утверждают:

• H2O — для водяного «теплого пола (формулу воды знает каждый);
• Warm Wasser (пер. с нем. — «горячая вода») — для подогрева пола водой (на фото отсутствует);
• Underfloor heating (пер. с англ. — «напольное отопление») — для кабельного и инфракрасного подогрева пола.

Пиктограммы черного цвета со стилизованными трубами говорят о хорошей проводимости тепла (что требуется для напольного обогрева), коричневые прямо указывают на то, что ламели предназначены для пола с подогревом.

Но это не все. Таких значков недостаточно для правильного выбора. Потребителю необходимы дополнительные характеристики, чтобы купить ламинат для теплого пола — маркировка в этом должна помогать.

Проблема вредных испарений. При повышении температуры до 27oС обычный ламинат начинает активно выделять вредный формальдегид. Производители замедлили, происходящие под воздействием тепла, химические реакции в формальдегидной смоле. В результате вредные вещества начинают выделяться при температуре +28-30oС.

Об этом говорят пиктограммы на фото выше. Класс Е0 означает, что до температуры в 30 градусов эмиссии формальдегида не будет. Е1 утверждает, что минимальные выделения начинаются на 2 градуса ниже, но до критической отметки в 30oС они соответствуют санитарным нормам.

Классификация (классы) эмиссии формальдегида.

Влияние высоких температур. Ламинат над «теплым полом» подвергается воздействию высоких температур, особенно важен этот показатель для систем обогрева с водой в качестве теплоносителя, где возможны временные скачки до +40oС. Способность ламината выдержать перегрев обозначается буквой В и цифрой 1 (см. пиктограмму ниже).

Теплопроводность. Согласно евростандарту EN4725, показатель теплового сопротивления ламелей с подложкой для «теплых полов» суммарно не может быть выше 0,15 м2 х °K/Вт, в том числе ламелей 0,05-0,10 м2 х °K/Вт, подложки — 0,04-0,06 м2 х °K/Вт. Чем меньше коэффициент, тем лучше проходит тепло от обогревателя в помещение. Такую информацию можно найти на вкладыше.

Износостойкость. Последний контролируемый показатель для ламелей, монтируемых на полы с подогревом — износостойкость. Ее уровень показывает класс истираемости. Минимальным классом для ламелей на пол с подогревом специалисты считают АС3, оптимальным — АС4.

Классы истираемости.

Минусы пленочного пола под ламинат

Основные недостатки такого пола:

• Увеличивается потребление электричества;
• Возрастает нагрузка на проводку;
• Опасность замыкания;
• Система неэффективна при частых отключениях электричества;
• Необходим тщательный расчет расположения полос при установке мебели, при перестановках необходим демонтаж.

С точки зрения потребления электроэнергии легко произвести расчеты, представленные в виде таблицы:

Расчет стоимости отопления ИК – пола для квартиры
Площадь жилья, м2	78
Площадь покрытия плёнкой, м2	51
Потребляемые мощности Вт/ч	200
Коэффициент использования (автоматическое отключение системы при достижении нужно температуры)	0.6
Расход электричества на квартиру в час, кВт/ч	612
Суточное энергопотребление, кВт/ч	4406
Затраты на отопление в месяц, руб	15124.97

Данные верны при тарифах дневном (3/4 суток) равном 3.61 руб. и ночном (1/4 суток) 2.09 руб.

Таким образом, стоимость непрерывного отопления подобной системой достаточно высокая. Это является непосредственным и самым главным минусом этой системы, что препятствует её установке во многих домах.

Также серьезным недостатком является то, что карбоновые полосы начинают перегорать, если сверху установить мебель. Высокое давление приводит к повышенной нагрузке. Поэтому система требует четкого планирования расположения мебели, а при перестановках может потребоваться демонтаж полового покрытия и обогревательной системы, с целью её перестановки.

Какая система тёплых полов лучше – сравнение

Хоть инфракрасный плёночный обогрев считается пока новинкой на строительном рынке, но сама система тёплых полов уже далеко не ноу-хау. Поэтому владельцы квартир и домов решившие уложить у себя подобную систему оказываются перед сложным выбором – какой из видов обогрева предпочесть.

Сравнивать инфракрасную систему с другими достаточно сложно, так как в каждом из вариантов есть свои плюсы и минусы, но и они могут поменяться местами, учитывая индивидуальные условия монтажа, общей системы отопления дома или квартиры и особенностей применяемого напольного покрытия.

Виды систем

Сегодня рынок предлагает следующие виды систем (сравним их по способу укладки, и под какое покрытие рекомендуется их применять):

Кабельный тёплый пол (простой) – необходимо класть в сырую цементную стяжку, можно использовать под керамическую плитку, гранит и керамогранит. Не рекомендуется под паркет (дерево), ламинат, линолеум или ковролин.
«Умный кабель» — укладывают в сырую цементную стяжку, можно использовать под плитку и гранит, паркет (дерево) и ламинат, но нежелательно под линолеум и ковролин.
Теплоизоляционные плиты (кабель) – просто укладываются на пол под любое покрытие (ограничений нет).
Греющие маты (кабель) – укладывается с помощью клея для плитки под керамические и гранитные напольные покрытия

Под другие покрытия класть не желательно.
Инфракрасный плёночный пол – с двух сторон плёнку необходимо обложить подложкой и утеплителем, подходит для всех видов покрытия (линолеум и ковролин с осторожностью).
Инфракрасный стержневой пол – укладывают в стяжку, подходит под все виды покрытия (дерево с осторожностью).

Если говорить о цене, то разница между затратами на установку незначительна, а вот материал в цене сильно отличается. Также стоит учитывать, что если планируется укладка тёплого пола в частном доме с холодным, не отапливаемым подвалом, то инфракрасная плёночная система может не справиться со своей задачей и потребление энергии в зимнее время увеличится вдвое по сравнению с кабелем. В этой ситуации он будет неплох в качестве дополнительной системы отопления при наличии центрального, но не как единственный источник.

Особенности устройства ИК пола под плитку

Единственная особенность при конструировании такого «пирога» с кафелем, в том, что применяется не «сухая» укладка, а используется плиточный клей или делается наливной пол.

Если предпочтение отдаётся «мокрому» методу, при сооружении плёночных полов, следует учитывать ряд особенностей:

1. Небольшая адгезия — в связи с этим, простая заливка таких полов цементным раствором не рекомендована, так как конструкция получится плавающая. Если на такую поверхность упадёт что-то тяжёлое, то стяжка может треснуть, и устранить эти изъяны будет сложно.

Некоторые, пытаются повысить адгезию, путём нанесения насечек на изделии, но специалисты не советуют прибегать к такому способу. Данные места тяжело изолировать, тем самым возможна утечка тока.

Плёнка плохо переносит щёлочь — содержащаяся в цементном растворе щёлочь, будет оказывать негативное влияние на ИК полы. Это приведёт к быстрому выходу их из строя.

Если, вы всё же решили производить монтаж плёночного тёплого пола под плитку собственными руками, то в процессе укладки следует придерживаться определенных технологических условий, которые подробно описаны ниже.

Заключение

Современные материалы вопрос — можно ли под ламинат класть теплый пол — сделали неактуальным. Это понимается само собой, что вовсе не значит, что под разные виды обогрева пола подойдет любой ламинат. При подогреве пола водой нужны ламели со специальной маркировкой, показывающей, что производитель учел все требования к этой системе отопления.

Для кабельного и инфракрасного подогрева достаточно пиктограммы со стилизованной системой труб. Однако для кабельного подогрева нужны ламели с показателем теплового сопротивления в диапазоне 0,10-0,12 м2 х °K/Вт. Для пленочного — 0,15 м2 х °K/Вт.

Монтаж пола проводится по общей инструкции, но требует предварительного прогрева стяжки и выдержки напольного покрытия в помещении до начала работ.
