Виды дровяных печей длительного горения для отопления дома и других построек
Многочисленные производители предлагают различные варианты исполнения печей длительного горения, которые можно купить в свой дом. Если нет желания использовать агрегат для приготовления пищи, то стоит подумать о приобретении финской печи для отопления дома. Как вариант можно сделать печь для дома из кирпича своими руками.

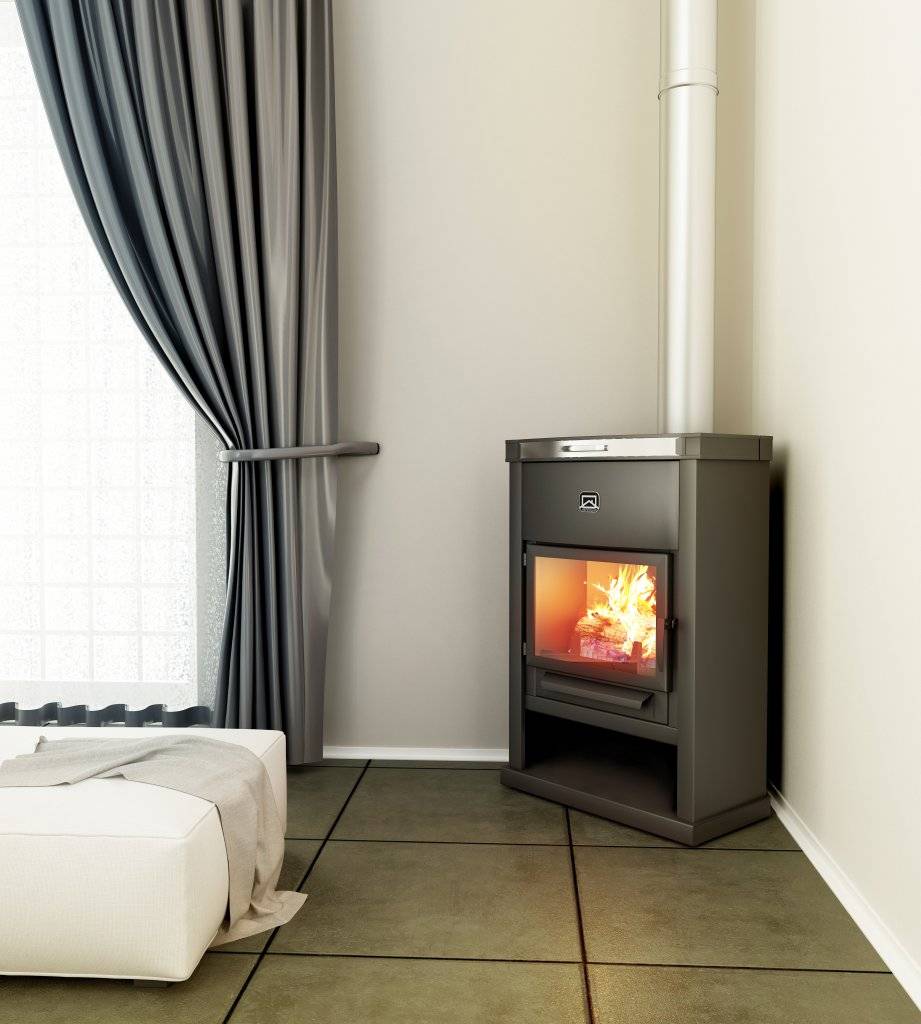

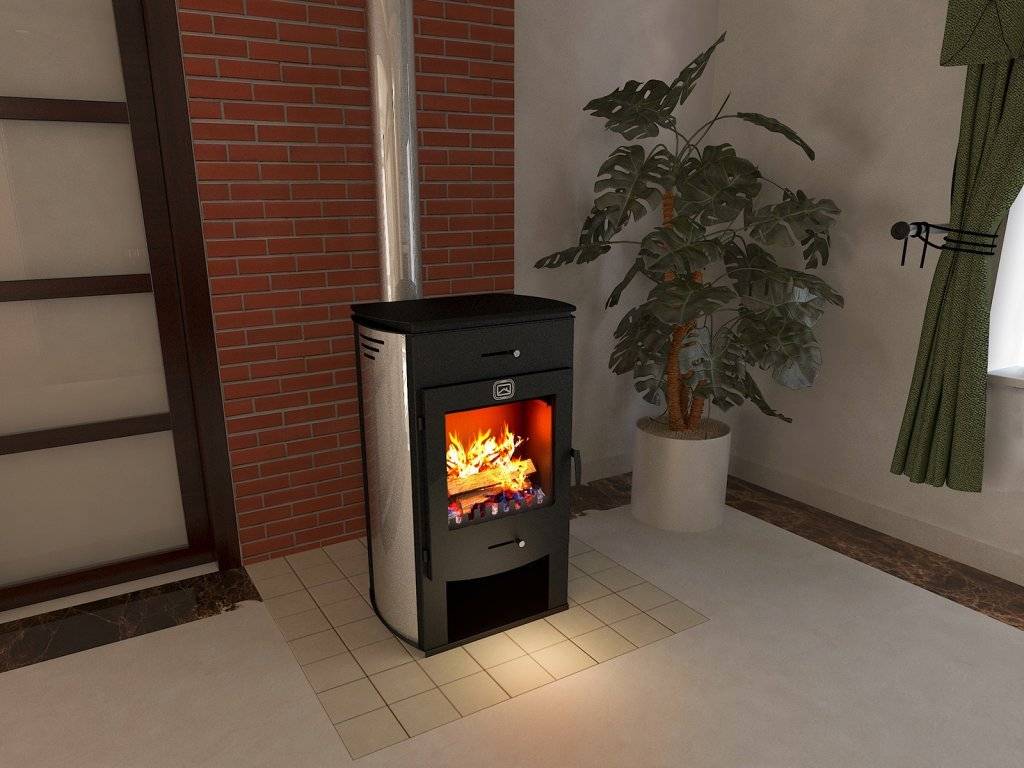

Дровяные печи-камины длительного горения для дома или дачи
Экономичные в расходе топлива и украшающие собой интерьер печи-камины на дровах для дома служат очень долго. Розжиг и прогрев помещения проходят в короткие сроки. Некоторые модели имеют в комплекте варочные панели.
Удобно удалять золу в процессе работы камина. Но при интересном внешнем виде такие устройства хуже распределяют тепло. Наверху помещения значительно теплее, чем ближе к полу. Ещё один минус — активное образование сажи на внутренних поверхностях труб за счёт конденсации очень горячего дыма. При таких активно использующихся каминах дымоход нуждается в ежеквартальной очистке.
Котлы
Котёл — это ещё один часто выбираемый агрегат для отопления дома, который также работает за счёт тления дров при ограничении доступа воздуха. Основное достоинство котлов заключается в том, что нет необходимости часто подкладывать топливо. Технические характеристики такого отопительного оборудования зависят от варианта модели. Следующая закладка дров может быть осуществлена через несколько часов. Максимальный срок − 12 часов. Необязательно топить дровами, сгодится и топливо твёрдого вида.
Другие коммуникации необязательно подключать к котлу. Подобные аппараты стоят недёшево, а КПД редко превышает 89%. Ещё одним минусом является невозможность регулировки температуры.

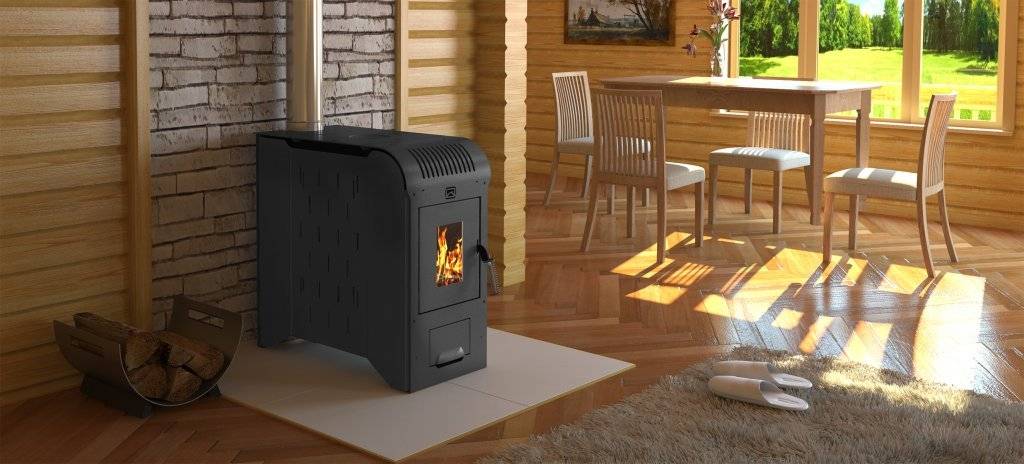

Печи с варочной поверхностью
Такая дополнительная функция печки длительного горения, как приготовление пищи, приятно сочетается с общей надёжностью агрегата. Такое оборудование прекрасно впишется в обстановку кухни, так как современный дизайн весьма разнообразен. Многочисленные модели, представленные производителями, легко транспортируются и устанавливаются без проблем. Рекомендуется использовать дрова только высокого качества. В противном случае КПД снижается. Есть некоторые сложности с понижением температуры на металлической поверхности некоторых агрегатов. При выборе модели лучше остановить выбор на тех, у которых предусмотрена дополнительная створка для понижения температуры.
Экономим с умом: электрический отопительный энергосберегающий котёл. В специальной публикации нашего портала мы подробно расскажем о электрических отопительных энергосберегающих котлах. Вы узнаете принцип работы энергосберегающих электрических котлов отопления, виды котлов, особенности установи и сравнительные характеристики котлов.
Второй способ или котел №2
Пиролизный котел с водогрейкой, не требующий электричества и автоматики, работает по принципу противодействия двух законов квадрата-куба. Имеется в виду закладка топлива и футеровка из шамотного кирпича.Алгоритм работы кирпичной печи:
В начале интенсивность пиролизного процесса обеспечивается сублимацией самых легких летучих. «Первый жар» идет по дымооборотам, поглощаясь футеровкой.
На стационарной стадии футеровка служит тепловым буфером: при избыточном пиролизном тепле она его поглощает, при остывании отдает.
По завершении карбонизации топлива происходит постепенная отдача тепла футеровкой, не дающая снизиться температуре ниже критической точки.
Загрузка дров или угля в котел с тепловым буфером производится постепенно. Резкие колебания температуры ей противопоказаны. Если используется слишком вялое топливо, она может заглохнуть. При слишком горючем есть риск аварийной ситуации. Если не подавляется первый жар, КПД не превысит 76-78%, так как мгновенная теплоотдача футеровкой наружу исключается.
В чём преимущество печки длительного горения
Любой человек, который принимается за сборку печки долгого горения, ставит перед собой главную задачу: сделать своими руками вещь, которая будет работать эффективно при минимальном расходе материалов и топлива. Стоит отметить, что большинство готовых печей этого типа имеют КПД гораздо ниже, чем самодельные модели.
Обычная заводская печка отличается тем, что топливо в ней сгорает очень быстро, поэтому помещение быстро нагревается, а затем быстро остывает, если в него не добавить ещё топливо. Это крайне неудобно и не рационально.
Также в продаже есть и альтернатива: это печки, работающие на твёрдом виде топлива, которые способны затягивать процесс его сгорания и, соответственно, утеплять помещение на более длительный период. Такие конструкции работают на углях, дровах и всевозможных отходах. Однако такой агрегат в готовом виде стоит недёшево и имеет такие недостатки. как:
- невысокий КПД;
- отсутствие автоматической закладки топлива;
- необходимость регулярной его закладки.
Все перечисленное не относится к печам длительного горения. Так, одна закладка топлива может обеспечить работу конструкции примерно на 18 часов благодаря тому, что в топке со временем горение сменяется на тление. а автоматическая закладка в таком случае уже не нужна. Кроме того, конструкция может быть продумана таким образом, что в качестве топлива можно будет применять опилки или щепки, а не целые дрова.
Что нужно учитывать перед сборкой печи долгого горения
Обратите внимание, что сооружение печки длительного горения своими руками – работа пыльная и шумная, поэтому хорошо продумайте место, где будут выполняться работы. Кроме того, предусмотрите, чтобы на этом месте был источник электроэнергии, поскольку потребуется электросварка
Инструментарий для работы следует приготовить такой:
- Металлическая бочка на 200 л.
- Два стальных отрезка трубы, один больше, второй меньше.
- Металлический швеллер.
- Ножовка, стальной молот, топор, киянка.
- Рулетка или ответ для замеров.
- Красный кирпич высокого качества (порядка 50 штук).
- Отражатель (если есть).
- Набор электродов и сварочный аппарат.
- Листовая сталь.
- Строительная смесь или материалы для приготовления раствора для кладки кирпичей.
Алгоритм действий при сборке самодельной печи длительного горения
Сборка этого агрегата состоит из следующих действий:
- Приготовьте металлическую бочку: срежьте её верх болгаркой и оставьте на потом. Если бочки нет, можно взять трубный отрезок большого диаметра.
- Приварите к отрезку днище из части стального листа круглой формы.
- Вырезаем ещё круг из стали диаметром чуть менее бочки или трубы, а в нём ещё один для маленькой трубы примерно на 12 см. Отрезок трубы приваривается к стальному кругу.
- К нижней части круга приварите швеллеры, измерив их так, чтобы они могли свободно находиться в трубе. Затем они будут применяться для давления топлива в зависимости от его прогорания.
- Длина привариваемой трубы должна превышать высоту главной части на 10 см.
- Принимаемся за верхнюю часть конструкции: возьмите часть бочки, которая была вначале отрезана, и вырежьте в ней отверстие для трубы небольшого диаметра.
- Вырежьте люк для закладки топлива, к нему затем будет приварена дверца, которую можно приобрести в готовом виде либо сделать самому. К дверце нужно приварить ручку, чтобы её удобно можно было открыть.
- Ниже установите ещё одну дверцу поменьше, чтобы была возможность утилизировать топливные отходы.
Подготовка фундамента и сооружение дымохода для печи
Для установки печи требуется капитальный фундамент, поскольку печной металл будет сильно накаляться во время работы. Категорически нельзя устанавливать её на непрочный или недостаточно огнеупорный материал.
Заглубление делать не стоит, поскольку удельная масса конструкции не сильно большая. Нужно залить плиту, выложенную рядом в один кирпич, специальным раствором или смесью.
Теперь перейдём к вопросу об установке дымохода. Он нужен для того, чтобы продукты сгорания быстро улетучивались из помещения в атмосферу. Для его сооружения можно взять трубу из металла с 15-сантиметровым диаметром. Её следует приварить к верху или бокам печной конструкции.
Затем его сгибают, но не более чем на 40 градусов. Вообще, нужно сделать так, чтобы в нём было как можно меньше колен до выхода из помещения.
Иногда требуется установка отражателя. особенно это касается маленьких помещений. Благодаря им потоки тепла будут перераспределяться, и регулировать равномерный обогрев всего помещения.
Печь нет необходимости обкладывать кирпичами, если она находится в котельной или другом подсобном помещении, куда нет доступа детям. Если же она будет установлена на виду у всех, то облицовку в целях безопасности лучше сделать.
Рейтинг печей длительного горения из чугуна
Большинство специалистов рекомендуют устанавливать модели, созданные из чугуна, так как у них КПД намного выше, чем у других моделей. При этом они отлично отдают тепло, несмотря на небольшую топку. Возможно использование любого твердого топлива: дров, угля и других видов. Стоимость таких печей выше, но срок их эксплуатации дольше. Некоторые переживают, что внешний вид у чугунных каминов не такой, как у керамических
Не стоит переживать: сегодня мастера научились уделять большое внимание и эстетической стороне вопроса
Марсель 10
Это небольшой и красивый камин от компании Мета. Подходит для отапливания дачных участков. Занимает мало места, но отличается повышенной производительностью. Здесь есть смотровое окно, которое позволит насладиться видом огня. Оно достаточно большое. При этом дым не будет попадать внутрь помещения, что является преимуществом перед каминами открытого типа. Если сравнивать со стальными конструкциями, то требуется больше тепловой энергии для получения желаемого результата. Зато тепло сохраняется на 7 часов дольше. Модель создана так, что может вписаться практически в любой интерьер.
Марсель 10
Характеристики:
- пристенный тип;
- 10 кВт;
- дымоход 50 мм;
- дверца стеклянная;
- футеровка – шамот;
- вес 105 кг.
Плюсы
- небольшой размер;
- высокая производительность;
- стильный дизайн;
- большое смотровое окно;
- низкая цена;
- простота установки;
- удобная ручка.
Минусы
стоит и обращает на себя внимание всех, дизайн немного уступает более дорогим моделям;
небольшой размер не позволяет обогреть большой дом.
печь МЕТА Марсель 10
Kratki Koza/K6
Прекрасная модель, которая входит в рейтинг печей каминов благодаря своему стильному дизайну, небольшой цене и высокой производительности. Пользователь может самостоятельно регулировать уровень тепла с помощью специального рычага. Он отвечает за подачу воздуха в топку для контроля процесса горения. Таким образом, если необходимо потушить огонь, нужно прекратить подачу воздуха. Это отличная опция, которая позволяет не дожидаться, когда топливо само прогорит. Есть активный и пассивный режимы горения. Первый используется днем, а последний нужен для поддержания температуры в течение ночи. Стекло может выдержать температуру до 800 градусов.
Kratki Koza/K6
Характеристики:
- пристенный тип;
- 9 кВт;
- дымоход 150 мм, подключение к нему возможно сверху или сзади;
- дверца стеклянная;
- футеровка – шамот;
- вес 120 кг.
Плюсы
- красивый внешний вид;
- хорошая производительность;
- удобное управление;
- приемлемая цена;
- можно насладиться огнем, дверца достаточно большая;
- несколько способов установки дымохода.
Минусы
- нельзя готовить пищу;
- топливо только дрова или специальные брикеты.
Дровяная печь-камин Kratki Koza K6
Ardenfire Корсика 12
Весьма надежная и красивая печь для дачи, которая производится во Франции. Она компактная, а подключение происходит с помощью верхней панели. Есть функция вторичного дожига и чистого огня. Цена умеренная, а с установкой проблем, как правило, не возникает. Подходит для помещений до 200 кв. метров.
Ardenfire Корсика 12
Характеристики:
- пристенный тип;
- 12 кВт;
- подключение к нему возможно сверху;
- дверца стеклянная;
- футеровка – шамот;
- 130 кг.
Плюсы
- выглядит красиво;
- удобно управлять;
- есть чистый огонь и дожиг;
- КПД 78%;
- надежный и известный производитель;
- топливо — любые твердые материалы, кроме топливных брикетов.
Минусы
- тяжелая конструкция;
- цена завышена.
Ardenfire Корсика 12
Vermont Castings DutchWest XL
Изучая рейтинг печей каминов длительного горения, обязательно стоит рассмотреть данную модель. Она использует запатентованную систему подачи воздуха в топку, что повышает ее эффективность. С одного запаса дров тепло может сохраняться в помещении до 12 часов, что является превосходным показателем. Стекло обработано оксидом цинка для повышения прочности. При этом оно отдает тепла больше по сравнению со стандартным огнеупорным. Встроен термометр, позволяющий следить за температурой в помещении. Загрузка топлива производится через переднюю или заднюю дверцы.
Vermont Castings DutchWest XL
Характеристики:
- пристенный тип;
- 16 кВт;
- подключить можно сзади или сбоку;
- дверца стеклянная;
- футеровка – шамот;
- вес 280 кг.
Плюсы
- площадь обогрева до 20 кв. метров, поэтом подходит для больших домов;
- высокая эффективность (74%);
- можно использовать любое топливо;
- приятный внешний вид;
- можно что-нибудь положить сверху;
- удобная и безопасная загрузка топлива во время работы камина;
- есть термометр.
Минусы
большой вес.
Vermont Castings DutchWest XL
Это основные модели пристенного типа из чугуна, которые входят в рейтинг отопительных печей длительного горения.
Разновидности дровяной печи длительного горения
Печи, использующие принцип длительного горения топлива, можно подразделить по разным параметрам. Такие конструкции могут отличаться:
- по способу теплоотдачи. Здесь выделяются обычные устройства прямого действия (буржуйки) и конструкции, оснащенные специальным механизмом повторного поступления воздуха (конверторные);
- по своему назначению. Печки могут служить для отопления комнаты, для обслуживания бани или использоваться для приготовления пищи;
- по использованному материалу для изготовления. Здесь выбор не столь большой. Чаще всего применяют сталь или чугун. Если печка сделана самостоятельно, то часто используется специальный кирпич;
- по внешнему виду. Выпускаются компактные универсальные печки, или в виде камина или других конструкций.
Делаем буржуйку
Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.
Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.
Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:
- Камера сгорания – в ней горят дрова с образованием пиролизного газа;
- Камера дожига – в ней происходит сгорание продуктов пиролиза;
- Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
- Дымоход – в большинстве случаев это труба диаметром 100-150 мм.
Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.
Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.
Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры
Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм
Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.
Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.
Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).
Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.
Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.
При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.
Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.
В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.
Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.
Как устроена и работает чудо-печка
Заводская или самодельная печь для гаража на отработке или солярке многофункциональна. Она подойдет в качестве основного, дополнительного или альтернативного источника тепла, если в помещении уже смонтирована отопительная система.
В случае необходимости прибор можно использовать и как варочную поверхность: на печке быстро разогревается пища, закипает чайник.
Чудо-печки нельзя устанавливать в плохо вентилируемых помещениях. Во время работы прибора в атмосферу практически не выделяются вредные вещества. А вот в моменты розжига и тушения пламени происходят выбросы небольшого количества опасного для здоровья дыма
Чудо-печи работают не только на солярке, но и на других видах жидкого топлива, причем наилучший вариант – керосин. Однако в большинстве случаев автолюбители используют именно солярку, т.к. она недорогая. Мощность печки составляет 1.8-5 Вт – показатель зависит от конструкции и качества сборки модели.
Одной заправки топливного бака достаточно, чтобы чудо-печка непрерывно отапливала помещение 6-28 часов. Этот срок определяется конструкцией модели и объемом топливного бака
Чудо-печка состоит из топливного бака (его обычно делают съемным) с клапаном, сменного блока с фитилем, винта регулировки, отражателя и горелки. Все эти узлы помещают в общий корпус, который можно изготовить из бочки, листов жаростойкой стали или б/у газового баллона.
По этому чертежу можно изготовить печь из стальных листов. Ее габариты могут различаться в зависимости от предпочтений владельца гаража. Чаще всего высота модели составляет 3500-6000 мм, а ширина и глубина 2500-4000 мм (+)
Горелку помещают в центр конструкции. К ней поступает топливо из бака, который располагается у задней стенки корпуса. Чтобы добиться нужного температурного режима, используют регулировочный винт. Важная деталь – отражатель. Именно он обеспечивает быстрый и качественный прогрев помещения.
Старый газовый баллон может еще послужить в качестве отопительного прибора. Главное, чтобы металл не был ржавым, а корпус оставался целым и прочным
При выборе конструкции лучше остановиться на компактной модели весом 10-20 кг. Такую печку будет нетрудно переставлять, переносить и транспортировать без посторонней помощи.
Принцип работы котла длительного горения
В обычных твердотопливных агрегатах, одной закладки хватает на 6-7 часов горения. Соответственно, если в топку не будет добавлена очередная порция ресурсов, температура в помещении сразу же начнет снижаться. Это происходит из-за того, что основное тепло по помещению циркулирует по принципу свободного движения газа. Нагреваясь от пламени, воздух поднимается вверх и выходит наружу.
Теплового ресурса котла длительного горения хватает примерно на 1-2 суток с одной закладки дров. Некоторые модели могут поддерживать тепло до 7 суток.
За счет чего достигается такая экономичность и эффективность?
Схема работы котла
От обычного котла, ТТ котел длительного горения отличается наличием сразу двух камер сгорания. В первой стандартно сгорает само топливо, а во второй — выделившиеся при этом газы.
Большую роль в этом процессе играет своевременная подача кислорода, которую обеспечивает вентилятор.
Такой принцип был реализован сравнительно недавно. В 2000 году литовская компания Stropuva впервые презентовала эту технологию, которая стразу снискала уважение и популярность.
Самодельный котел длительного горения
Сегодня это является наиболее дешевым и практичным способом обогреть загородный дом, там, где не предусмотрена газификация и случаются перебои с электричеством.
Такие агрегаты работают по принципу горения верхнего топлива. Стандартно во всех печах топка располагается внизу, что позволяет забирать с пола холодный воздух, нагревать его и поднимать вверх.
Принцип работы этого котла в чем-то поход на пиролизный. Основное тепло здесь выделяется не от сгорания твердого топлива, а от выделившихся газов в результате этого процесса.
Сам процесс сгорания происходит в закрытом пространстве. Через телескопическую трубу выделившийся газ поступает во вторую камеру, где происходит его полное сгорание и смешивание с холодным воздухом, который подкачивает вентилятор.
ТТ котел длительного горения (схема)
Это беспрерывный процесс, который происходит до тех пор, пока полностью не прогорит топливо. Температура при таком горении достигается очень высокая – около 1200 градусов.
Как уже говорилось выше, в этом котле реализовано две камеры: основная большая и маленькая. В большую камеру закладывается само топливо. Ее объем может достигать 500 куб.дм.
Ресурсом для горения может выступать любое твердое топливо: опилки, угли, дрова, паллеты.
Постоянный приток воздуха осуществляет встроенный вентилятор. Преимуществом этого метода заключается в том, что твердое топливо расходуется крайне медленно.
Это значительно увеличивает экономичность такого отопительного прибора. Почему же так медленно прогорают дрова, по сравнению со стандартной печью?
Суть заключается в том, что прогорает лишь верхний слой, так как воздух нагнетается вентилятором сверху. Причем вентилятор добавляет воздух только после того, как полностью прогорит верхний слой.
На рынке представлено сегодня множество моделей, которые работают по одному и тому же принципу, но, в зависимости от габаритов, материала исполнения, дополнительных опций, имеют разную эффективность и экономичность.
Универсальность топлива
Универсальные ТТ котлы работают абсолютно на любом топливе, что значительно упростит владельцам их эксплуатацию. Более бюджетным вариантом является дровяной ТТ котел длительного горения. Он работает исключительно на дровах и другой вариант топлива в него закладывать нельзя.
Преимущества и недостатки пиролизной печки
В первую очередь следует отметить положительные качества данного обогревательного прибора:
- «Бубафоня» имеет очень простую конструкцию. Владея сварочным аппаратом и базовыми навыками работы с металлом любой человек легко и просто может сделать печь своими руками.
- Пиролизная печка «бубафоня» совершенно не привередлива в плане выбора твердотопливного энергоносителя. Она будет исправно гореть на дровах, угле, опилках, щепках и прочих отходах древесного производства. Кроме того, в нее можно загружать пеллеты – недорогое и экологичное гранулированное топливо.
- Время работы. Пиролизная печь после одной загрузки дров может непрерывно функционировать и нагревать воздух помещении вплоть до 24 часов. Данный показатель, впрочем, может в существенной степени варьироваться, в зависимости от объема камеры, скорости подачи окислителя и прочих параметров.
Но за все приходится платить, и поэтому простота внутреннего устройства печи «бубафоня» приводит к возникновению некоторых недостатков:
- «Бубафоня» не обладает высокими показателями по коэффициенту полезного действия. Это связано с неравномерностью нагрева корпуса баллона (бочки) и более низкой теплоотдачей. Пиролизные печи более сложных и совершенных конструкций, в свою очередь, могут похвастаться прекрасными показателями по КПД, практически достигая значения в 90%.
- «Бубафоню» достаточно неудобно чистить от остатков продуктов сгорания: пепел с золой приходится вынимать через верх. Впрочем, данный самодельный обогреватель можно улучшить, приварив внизу дверку, позволяющую легко выгребать со дна печи все лишнее.
- Эстетическая непривлекательность. Конструкция довольно грубая на вид и вряд ли станет украшением внутреннего интерьера помещения, в котором будет установлена.
Делаем буржуйку
Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.
Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.
Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:
- Камера сгорания – в ней горят дрова с образованием пиролизного газа;
- Камера дожига – в ней происходит сгорание продуктов пиролиза;
- Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
- Дымоход – в большинстве случаев это труба диаметром 100-150 мм.
Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.
Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.
Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры
Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм
Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.
Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.
Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).
Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.
Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.
При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.
Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.
В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.
Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.
Полезные советы
Начнем с устройства фундамента. Это обязательный элемент печи, работающей на низкокалорийном топливе. Какие требования к нему предъявляются?
- Это должно быть надежное основание, сооруженное из жаростойкого материала. Сама печь имеет небольшую массу, так что сильного давления она создавать не будет. А вот высокие температуры способны повредить фундамент. Поэтому рекомендуется залить небольшое плиточное основание, поверх которого уложить огнеупорные кирпичи.
- Бетонный раствор заливается как мелкозаглубленный фундамент или по поверхности в опалубку.
- Установка армирующего каркаса обязательна.
Теперь дымоход. Многие ошибочно считают, что в качестве дымохода можно использовать трубу, приваренную к внутреннему «блину» листового железа. Но у нее совсем другое предназначение — она выполняет функцию направляющей и увеличивает вес собранного пресса. Дымоход должен быть установлен как отдельный элемент. Его можно приварить к верхней несъемной крышке печи или сбоку. Кстати, в печках прямоугольного сечения дымоход может быть установлен только сбоку.
Делаем печку
Рекомендации относительно размеров и конструкции дымохода:
- Это может быть обычная металлическая труба диаметром 100–150 мм, но не больше.
- От самого отопительного агрегата дымоход должен подниматься сразу вертикально. Если по каким-то причинам этого сделать не удается, необходимо найти решение, чтобы вертикальный отрезок был обязательно — хотя бы в минимальном размере, равным диаметру печи. После чего можете изгибать дымоход, как вам хочется.
- Оптимальное решение — минимальное количество отводов и колен.
- Учитывайте, что дымоход надо будет периодически чистить, так что разъемная конструкция для него подойдет в самый раз.
Есть еще один момент, который интересует тех, кто решает сделать печь длительного горения своими руками. Нужно ли устанавливать отражатель или нет? Этот элемент надо монтировать обязательно
Сама печь изготовлена из металла, и нагреваться она будет до высоких температур, так что придется позаботиться о мерах предосторожности. К тому же установленные отражатели перераспределяют тепловые потоки, так что с их помощью можно добиться равномерного прогрева дома. И последнее
Выбранное место для установки печи длительного горения должно полностью соответствовать нормам пожарной безопасности. Разогретый до высоких температур корпус печи — это потенциальная причина пожаров. Так что постарайтесь не устанавливать печь рядом с быстровоспламеняющимися конструкциями и предметами. Изделия из древесины сюда относятся в первую очередь
И последнее. Выбранное место для установки печи длительного горения должно полностью соответствовать нормам пожарной безопасности. Разогретый до высоких температур корпус печи — это потенциальная причина пожаров. Так что постарайтесь не устанавливать печь рядом с быстровоспламеняющимися конструкциями и предметами. Изделия из древесины сюда относятся в первую очередь.
Читайте далее:
Печь долгого горения — ее достоинства и недостатки
Как своими руками сделать печь длительного горения на опилках
Как устроена печь длительного горения «Бубафоня»
Как сделать котел на дровах длительного горения своими руками
Как устроены самодельные котлы длительного горения на дровах
