Правила отопления газовыми котлами на баллонах — расход

Как подключить газовый котел к баллону с пропаном

Установить газовый котёл для автономного отопления с использованием баллонного газа намного проще, чем при использовании магистрального топлива. Существует несколько правил, относительно пожарной безопасности, перенастройки оборудования и расчета мощности, требующих неукоснительного соблюдения.

Не рекомендуется самовольная установка. Лучше пригласить специалиста. При условии грамотного подключения и квалифицированного переоборудования котла, работы по монтажу займут всего несколько часов.

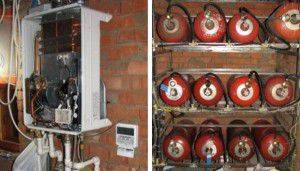

Можно ли установить баллоны с газом в котельной

Нормы и правила установки баллона регулируются требованиями ПБ. В частности, там указывается, что емкости со сжиженным газом не могут находиться в одном помещении с отопительными приборами.

• Баллоны следует вывести в смежное помещение или на улицу, установив в специальный шкаф.
• Хранить пустые газовые баллоны надо вне здания. Оптимально, если емкости будут сразу же дозаправляться.
• Если замерзают баллоны, установленные в шкаф на улице, следует утеплить стенки хранилища с помощью негорючей теплоизоляции. Греть емкости или шкаф с помощью открытого огня категорически запрещается.
• Газовый баллон можно установить от котла отопления на расстоянии как минимум 2 м.
• Хранить баллоны с сжатым газом вблизи котельной запрещается. Складировать емкости можно только в специально оборудованном помещении, расположенном не ближе чем 10 метров, а также снабженным вентиляцией и не имеющем приямков, и подвального помещения. Это требование связано с тем, что пропан тяжелее воздуха и при утечке скапливается на уровне пола. При наличии приямков или подвала, концентрация газа станет критичной, что достаточно для взрыва.
• Эксплуатация баллонов – не допускается полная выработка СУГ из емкости. Каждые 4 года требуется провести аттестацию герметичности баллонов и целостности их стенок.

Нужно ли перенастраивать котёл под пропан?

Обычный котел от газовых баллонов работает, только если соблюдены определенные условия и выполнено переоборудование. Перенастраивать оборудование не нужно, но потребуется установить дополнительные фитинги для стабилизации давления газа.

Не каждый котел в состоянии работать на СУГ

Следует обратить внимание на техническую документацию. Неотъемлемым требованием считается способность агрегата работать при пониженном давлении газа 3-4 мБар

Что требуется для переключения котла на газ из баллона

Для нормальной работы котла от СУГ потребуется соблюсти несколько важных условий:

• Замена форсунок или горелки. Газобаллонное водогрейное оборудование, предназначенное для работы исключительно на СУГ, не выпускается. Некоторые производители делают универсальные агрегаты, снабженные электронным процессором.Для перехода с магистрального газа на баллоны, потребуется попросту поменять картридж. Но чаще, для переоборудования потребуется замена форсунок или всей горелки целиком.
• Установка редуктора. Сжиженный газ закачивают в баллоны под давлением, что приводит к преобразованию из газообразного в жидкое состояние. Чтобы трансформировать его обратно, потребуется понизить давление. Для этой цели предназначен редуктор.
• Газовый клапан – в некоторых моделях, подключение и работа бытового газового котла на баллонном газе возможна только при замене данного узла.

Обычный газовый редуктор для переоборудования не подходит. Газовый котел отопления может работать от обычного баллонного газа только при монтаже узла с расходом 1,8-2 м³/час.

Как перевести котел отопления на сжиженный газ

Основная разница между природным и сжиженным газом, заключается в том, что первый подается и сжигается при более высоком давлении. Автоматика обычного оборудования, настроена под показатели, равные 6-12 атм. При понижении показателей, срабатывает датчик давления, отключающий горелку.

Работа котла отопления на пропан-бутановой смеси, требует изменения конфигурации и параметров:

1. Необходимо изменить скорость подачи газовоздушной смеси.
2. Потребуется установить комплект жиклеров для сжиженного газа.
3. Настроить автоматику под другие рабочие параметры.

Современные одноконтурные и двухконтурные отопительные котлы, предназначены для работы на сжиженном и магистральном газе. Переоборудование требует замены форсунок и переключения котла в другой режим.

Технические условия, для использования сжиженного газа в индивидуальных котлах, не предназначенных для данного типа топлива, существенно отличаются. Помимо замены жиклеров, потребуется сложная перенастройка автоматики и регулирующей арматуры.

Правильно отрегулировать подачу газа в котел при переходе на сжиженный газ, установить минимальный предел давления и выполнить другие работы самостоятельно, без наличия специальных навыков, сложно. Согласно действующим нормам, все работы должны выполнять, исключительно лицензированные специалисты.

В технической документации отопительного оборудования, указывается минимальное давление, при котором горелка продолжает работать. Чем ниже данный показатель, тем больше пропан-бутановой смеси, будет возможно использовать из заправленной топливной емкости. Обычно, в емкости остается от 15-30% от общего объема.

Форсунки для котла под сжиженный газ

В разделе, как перевести котел отопления на расход газового котла на сжиженном газе, было упомянуто о необходимости замены жиклеров или форсунок. Переоборудование требуется по нескольким причинам:

• Отличие форсунок для сжиженного и магистрального газа заключается в разных диаметрах выпускного отверстия. Как правило, жиклеры для пропан-бутановой смеси уже.

• После установки комплекта форсунок для перевода котла отопления с природного газа на сжиженный газ, несколько увеличивается давление в системе.
• Уменьшенный диаметр жиклера, приводит к снижению скорости подачи газовоздушной пропан-бутановой смеси. Для нормальной работы 10 кВт агрегата требуется, чтобы напор составлял не более 0,86 кг/час.

Форсунки или жиклеры продают комплектами. Некоторые производители, в базовой комплектации прилагают всю необходимую для переоборудования арматуру. В других случаях, комплект придется приобретать отдельно.

Какой расход сжиженного газа у котла

Объем потребления сжиженного газа в газовых котлах отопления, указан в технической документации, предоставляемой производителем. У всех моделей он разный и зависит от нескольких факторов:

1. Производительность.
2. Тип горелочного устройства.
3. Настройка оборудования.

На технические характеристики потребления сжиженного газа, также влияет то, насколько выбранная модель приспособлена для данного типа топлива. В среднем, для 10-15 кВт агрегата, потребуется 2 в неделю и в месяц, 9 баллонов.

Каким газом выгоднее топить – природным или сжиженным

Сравнительный расход природного и сжиженного газа, при эксплуатации отопительного котла, показывает, что выгоднее отапливать дом при подключении котельного оборудования к магистрали. Отапливать пропан-бутановой смесью, стоит исключительно в следующих случаях:

• Изменения в конструкции и перенастройка котла при использовании сжиженного газа, носят временный характер. От начала регистрации и заказа проекта для установки отопительного оборудования, подключенного к магистральному газопроводу, может пройти около полугода.В течение этого периода, отапливать помещение электрическим или твердотопливным отопительным оборудованием, специально купленным для этой цели, экономически нецелесообразно. Стоимость перевода обычного котла на сжиженный газ, колеблется от 500-1000 руб.
• Подключение газгольдера – в данном случае, стоимость использования смеси выгодней, чем отопление дровами, электричеством или соляркой. Единственным условием является то, что настраивать давление сжиженного газа, регулировать работу автоматики, доложен квалифицированный специалист. Неправильные настройки приводят к увеличению расхода, приблизительно на 15%.

Экономическая составляющая, безопасность эксплуатации, возможность обратного перехода на природный газ – все эти факторы, делают целесообразным использование котлов, работающих на сжиженном газе.

Баллонное отопление зимой

Зимой баллоны, размещенные снаружи дома, могут подмерзать, отчего газ сжимается, ухудшается подача топлива, гаснет горелка.

На зиму производят утепление шкафа-хранилища, но сами резервуары нельзя утеплять или нагревать.

Допускается расположение внутри отдельных построек с минимальным обогревом.

Полные запасы можно ставить не ближе, чем на 10 м от ближайшей жилой комнаты, а пустые хранить запрещено.

При проведении предварительных расчетов предположительных затрат топлива необходимо учитывать, что в холодное время энергопотребление сильно возрастает, а летом практически не требуется.

Значит, перед зимой нужно сделать подготовительную закупку запасов, собрать стеллаж для хранения вне дома, утеплить его, разместить все резервуары строго горизонтально. В вертикальное положение баллоны переводят только во время непосредственного подключения к общей системе.

Такое требование связано с тем, что находящийся внутри газ осуществляет давление на стенки тары, но больше всего воздействует на верхнюю часть. Горизонтальное положение сводит риск протечки к минимуму, так как давление оказывается не на закрывающий вентиль, а на боковую стенку бака.

Отопление газом из железных баллонов – отличный выход при отсутствии иных альтернатив. Необходимо максимально точно следовать требованиям и мерам безопасности при работе с газовым оборудованием, чтобы дома было тепло.

Подробный обзор в результате опытного использования данного вида обогрева можно увидеть в нижеследующем видео:

Выбор места хранения газовых баллонов

Схема подключения баллонов

Прежде чем определиться со способом хранения газовых баллонов необходимо правильно подобрать их вместимость. В настоящее время можно использовать емкости вместительностью 5, 12, 27 и 50 л. Если отопление частного дома баллонным газом будет регулярным – лучше всего закупить емкости с максимальным объемом 50 л.

Для подачи газа делают магистраль от места хранения баллонов к котлу. Можно использовать несколько емкостей сразу, установив на каждый газовый редуктор. В его комплектацию должны входить два манометра. Один из них необходим для сверки показания давления внутри баллона, а второй показывает это значение на выходе. С помощью запорного клапана регулируется интенсивность подачи топлива.

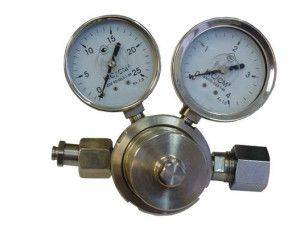

Редуктор для баллонов

Место выбора их хранения напрямую зависит от того, сколько нужно баллонов для котла отопления. Расчетное количество емкостей зависит от следующих показателей:

• Общая площадь дома;
• Тепловые потери в здании;
• Минимальная температура зимой.

Немаловажным моментом является место, где будет установлен газовый котел отопления на баллонном газе. Протяженность подающей магистрали должна быть минимальной, чтобы снизить вероятность ее разгерметизации и оптимизировать расход газа.

Отдельное помещение для баллонов

Хранение газовых баллонов в доме

Лучший способ хранения газовых баллонов для отопления – подготовка отдельного помещения. Правила обустройства и требования к нему подробно описаны в СНиП 2.04.08-87. Поэтому перед установкой отопления с помощью газовых баллонов необходимо ознакомиться с этим документом.

Оптимальный вариант, если комната хранения будет располагаться в непосредственной близости от места установки котла. Таким образом можно сделать подающую магистраль как можно короче. Также необходимо обеспечить следующие условия хранения емкостей для отопления частного дома от газовых баллонов своими руками:

• В помещении не должны храниться горючие или смазочные материалы;
• Запрещается использовать любые отопительные приборы – конвекторы, обогреватели. Исключение составляют трубы и радиаторы водяного отопления;
• Обеспечение приточной вентиляции. Средний показатель воздухообмена 12 м³/час на 1 м² помещения;
• Каждый баллон должен располагаться на поддоне. Это необходимо для сохранения устойчивости при возможных колебаниях емкости во время выхода газа.

Для обеспечения безопасности помещение должно закрываться. Подача топлива для отопления частного дома баллонным газом происходит с помощью магистрали. Если для этого используются гибкие шланги – во время монтажа необходимо избежать их перегибов.

Требования к шкафу для хранения газовых баллонов

Хранение баллонов в шкафах

Альтернативой вышеописанному способу является использование специальных металлических шкафов. Это актуально для отопления дачи газовыми баллонами при небольшом потреблении топлива.

Рекомендуется приобрести уже готовую конструкцию, так как в ней будут учтены требования из ГОСТ 15860-84. Они заключаются в следующем:

• Проветривание. Для этого в конструкции шкафа должны быть вентиляционные отверстия;
• Исключение вероятности попадания солнечного света на газовые баллоны. Это может привести к повышению температуры на их поверхности;
• Все элементы индивидуального отопления от газовых баллонов должны делаться из негорючих материалов. Это же относится и к шкафам для хранения;
• Наличие оповещающих табличек и надписей.

На сколько хватает газового баллона для отопления емкостью 50 л? Все зависит от номинального потребления котла. Но, несмотря на это хранить в одном шкафу можно лишь два баллона. Оптимальные размеры конструкции в этом случае будут составлять 2000*1000*570. Перед установкой шкафа необходимо сделать отдельный фундамент. Его габариты должны превышать размеры конструкции на 15-20 см.

Также соблюдаются правила установки для теплоснабжения частного дома от газовых баллонов своими руками:

• Минимальное расстояние от дверей и окон должно составлять 5 м;
• Стена, к которой будет примыкать шкаф, делается из негорючих материалов.

Обязательно на поверхности фундамента делают специальные вентиляционные зазоры. Специалисты рекомендуют заземлить конструкцию, чтобы снять возможное статическое напряжение.

Достоинства

Внимание: Благодаря применению баллонного газа, можно не только качественно отопить дом, но и нагреть для каких-либо бытовых нужд воду. Но в последнем случае будет необходим теплообменник

Однако подобная система обогрева, обычно используется лишь тогда, когда отсутствует возможность подключить отопительный котел к газовой магистрали. Но с другой стороны, такое отопление частного дома позволяет добиться полной автономности. Благодаря ему, тепло в вашем доме не будет зависеть от различных внешних факторов

Но в последнем случае будет необходим теплообменник. Однако подобная система обогрева, обычно используется лишь тогда, когда отсутствует возможность подключить отопительный котел к газовой магистрали. Но с другой стороны, такое отопление частного дома позволяет добиться полной автономности. Благодаря ему, тепло в вашем доме не будет зависеть от различных внешних факторов.

Также среди достоинств обогрева частного или загородного дома при помощи газового баллона можно выделить следующие:

• небольшой расход топлива, который можно регулировать;
• полная автономность;
• применение экологически чистого топлива;
• легкость управления и простота эксплуатации;
• постоянное давление в трубах.

Установить подобное отопление можно как в новом, так и в старом доме. Для этого понадобится провести лишь минимальные работы. Кроме того, это значительно проще, чем подключиться к газовой магистрали. Ведь для этого нет нужды прокладывать трубы к зданию, составлять и утверждать проект.

Но несмотря на все преимущества этого вида отопления, производить обогрев здания газовыми баллонами желательно лишь в том случае, если использовать другие варианты отопления не представляется возможным по тем или иным причинам. Например, при отсутствии электричества.

Виды котлов

Различают разные типы:

• по способу установки;
• по мощности;
• по количеству контуров.

По способу установки существуют настенные и напольные котлы. Котлы небольшой мощности с одним контуром и минимальным набором дополнительного оборудования часто размещаются на стене в кухне. Более мощные котлы требуют отдельного помещения (котельной), дополняются различным оборудованием.

Фото 1. Настенный одноконтурный газовый котел, установленный в небольшом полуподвальном помещении на кафельной плитке.

Мощность

Каждый котёл имеет определённую мощность. При использовании в основном для отопления применяют базовую формулу расчёта: 1 кВт мощности на 10 кв. м. хорошо утеплённого дома. Для коттеджа площадью 200 кв. м. требуется мощность котла 10 кВт. Дополнительно рекомендуют прибавить около 15% для пиковых нагрузок. Запланированное горячее водоснабжение посредством того же котла потребует дополнительной мощности.

Эксперт-проектировщик рассчитает необходимые параметры оборудования, учитывая материал стен, количество этажей и окон, климатические характеристики территории и другие аспекты.

Количество контуров

Существуют:

1. одноконтурные;
2. двухконтурные котлы.

Одноконтурные зачастую дороже и мощнее, но без дополнительного оборудования предназначены только для отопления. При желании иметь горячее водоснабжение докупают бойлер. Одноконтурный котёл достаточной мощности справится с отоплением большого дома и подогревом значительного объёма воды.

Фото 2. Одноконтурный газовый отопительный котел, установленный на стене. Подходит для большого частного дома.

Двухконтурные котлы бывают меньшими по мощности, более дешёвыми и универсальными: один их контур работает над отоплением дома, второй — для нагрева воды.

В них встроен теплообменник, а подогрев воды происходит либо с помощью включённого в котёл бойлера, либо проточным образом. 15–20 литров в минуту — максимальный объем нагрева для подобных котлов. Они более уместны для небольших домов, где проживает мало человек.

Справка! Модели таких котлов летом можно использовать только для нагрева воды с отключением отопительного контура.

Оборудование для монтажа

Для монтажа отопительной системы потребуется:

Горелки для баллонного газа отличаются своей конфигурацией от обычных, и обычно входят в стандартную комплектацию газовых котлов. При необходимости их можно приобрести и отдельно. Запорную арматуру и необходимые редукторы можно купить у фирмы или непосредственно на станциях заправки баллонов.

Подсоединение

Баллон или группа баллонов подключаются к котлу через редуктор с пропускной способностью около 2м3 /час. Редукторы для домашних плит рассчитаны на меньшую пропускную способность – они для отопительной системы не подходят. Система газовых емкостей может иметь один общий редуктор или же отдельный регулятор для каждого баллона. Второй вариант более затратный, но именно его рекомендуют мастера – отдельные редукторы обеспечивают максимальную безопасность.

Баллоны сжиженного газа нельзя устанавливать на улице: холод спровоцирует снижение давления, и грелка может отказаться работать. Идеальным местом для установки является теплое, проветриваемое помещение

Важно помнить, что баллонный газ тяжелее воздуха, и в случае утечки он будет скапливаться в нижней части, повышая вероятность взрыва. Поэтому помещение следует выбирать отдельно от жилых комнат

В нем не должно быть подвалов и подполов!

Регулировка расхода

При помощи автоматических датчиков и правильных настроек можно снизить нормы потребления пропана в 3-4 раза. Если речь идет о дачном доме, то расход газа будет еще меньшим: на период отсутствия людей автоматика будет поддерживать температуру на уровне 6-9оС, что позволит снизить расход пропана до 0,7-0,8 баллона в неделю. Обогрев здания сжиженным газом не самый дешевый вариант, но в некоторых случаях он является наиболее оптимальным, если нет проблемы доставки баллонов.

READ Как подключить асинхронный двигатель через частотный преобразователь

Газовый котел прекрасно выполняет свои функции и при подключении к магистральному газопроводу. В этом случае довольно легко переключить оборудование на постоянный источник подачи топлива – достаточно просто сменить горелку.

Но если нет перспектив подсоединения здания к газопроводу, следует еще раз подсчитать целесообразность установки газового котла. Для дома общей площадью более 100 м2 и поддержания температуры около 25оС стоит рассмотреть возможность установки твердотопливного котла или же другого генератора тепла и подогрева воды.

4 Преимущества и недостатки

Многие домовладельцы обращают внимание на установки, способные работать от пропана, который предлагается по доступным ценам. Если ранее такая техника не отличалась должной экономичностью, то сегодня с появлением полностью автоматического управления удалось существенно снизить затраты на обогрев дома пропаном

К преимуществам оборудования этого типа можно отнести:

• универсальность использования;
• надежность и долговечность;
• полную безопасность эксплуатации;
• топливную экономичность.

Стоимость котлов на пропане может существенно различаться в зависимости от их мощности, функциональных возможностей, наличия или отсутствия управляющей автоматики и производителя. Можно подобрать недорогие теплогенераторы от польских, чешских или латвийских брендов, а также сверхнадежную функциональную и мощную технику от немецких производителей.

Газ или электричество

С этим вопросом сталкиваются все, кто рассматривает различные аналоги источников отопления

Чтобы принять решение, важно сравнить их по основным показателям

Газ

По стоимости в 1,5–2 раза дешевле электричества. Особенно будет ощутима финансовая сторона вопроса, если здание большой площади.

Автономное отопление работает посредством резервуара-газгольдера, расположенного под землёй. В нём могут помещаться тысячи литров газа. Газгольдер заправляется специалистами два раза в год.

Подземный резервуар, не мешает полноценной эксплуатации территории и не испускает привлекающего внимание запаха

Электричество

Затраты велики, так как этот источник энергии считается одним из самых дорогих.

Порой потребляемая системой отопления мощность завышена для загородной электросети, энергии не хватает для обогрева всего дома.

В непогоду зачастую случаются скачки напряжения, что ведёт к сбою в системе отопления.

Из этого следует, что сжиженный газ — более выгодный, экономный и надёжный вариант.

Расход сжиженного газа

Чтобы понять, насколько эффективно и целесообразно отапливать дом с помощью СУГ, выполним расчет расхода баллонного газа для дома с площадью 100 кв.м. В такой дом, согласно тепловым расчетам, рекомендуется установка котла мощностью 10 кВт. Для получения 1 кВт тепла котел расходует в среднем 0,12 кг/час газа. Расход газа на отопление всей площади составит 1,2 кг/час, а в сутки – 28,8 кг. Если учесть, что в стандартном баллоне объемом 50 л содержится около 22 кг газа, то недельный расход составит около 9 баллонов, и это абсолютно нецелесообразно.

Газовые баллоны объемом 50 литров

Но в таком режиме котел работает только для разогрева отопительной системы. В остальное время правильно отрегулированный котел расходует в 3-4 раза меньше газа, т.е. около 8-9 кг газа в сутки или приблизительно половину баллона. В неделю для отопления хорошо утепленного дома площадью 100 кв. м понадобится около 3 баллонов газа. При этом температура внутри помещения будет поддерживаться на уровне +22 градуса (при -18-20 градусов снаружи).

Повысить эффективность отопления можно за счет использования автоматики.

Обратите внимание! Снижение температуры в ночные часы на 6-7 градусов приводит к уменьшению расхода газа на 25-30%. Значит, в неделю, чтобы обеспечить такую систему сжиженным газом, понадобится около 2-х баллонов. Значит, в неделю, чтобы обеспечить такую систему сжиженным газом, понадобится около 2-х баллонов

Значит, в неделю, чтобы обеспечить такую систему сжиженным газом, понадобится около 2-х баллонов.

В случае отопления дачного дома, на время отсутствия хозяев, можно выставить температурный режим +5+7 градусов (только для поддержания отопительной системы в рабочем состоянии). Тогда расход газа в неделю уменьшится вообще до 1 баллона.

При увеличении площади отопления необходимое количество баллонов рассчитывается в пропорциональном соотношении.

Плюсы и минусы газовых систем разного типа

Каждый тип системы имеет свои преимущества и недостатки.

Водяная

• схема с частичной рециркуляцией.
• благодаря широкому использованию на рынке много специалистов и оборудования;
• возможность обустроить тёплые полы;
• достаточная экономичность.

Минусы:

• схема с частичной рециркуляцией.
• проблемы теплоносителя (вода замерзает, антифризы потенциально опасны для здоровья);
• длительный нагрев дома;
• увеличение веса здания и нагрузки на фундамент;
• зависимость от наличия электроэнергии.

С воздухом

• схема с частичной рециркуляцией.
• более дешёвый способ обогрева в сравнении с жидкостным;
• высокая скорость нагрева помещений;
• нет проблем с жидкостным наполнением труб, как и самих труб и радиаторов;
• дополнительные функции (очищение, увлажнение воздуха, возможность кондиционирования);
• безопасность.

Минусы:

• схема с частичной рециркуляцией.
• сложности монтажа (систему делают при строительстве дома, позже сложно скрыть воздуховоды);
• необходимость техобслуживания;
• на рынке меньше оборудования и специалистов;
• энергозависимость.

Газовая плита под баллонный газ с заменой жиклёров

Вы осваиваете дачную или загородную жизнь. Магистральный газопровод ещё не подведён. Вам остаётся запитать комбинированную плиту Greta от баллонного сжиженного газа. Газовый баллон с редуктором и переходным шлангом куплен, плита подключена и тут — неожиданность.

Горелки варочной плиты работают неправильно: коптят, пламя внезапно тухнет, красные, и жёлтые всполохи огня сопровождают горение. Расход газа увеличен. Успокойтесь, это — не поломка, плита рассчитана на природный газ, а у вас сжиженный. Для исправления ситуации нужно заменить все жиклёры горелок на те, что соответствуют давлению баллонного газа.

Подготовка смеси

В горелке происходит подготовка смеси газа с воздухом для того, чтобы газ сгорал с максимальной отдачей тепла, не давал копоти и не выделял при сгорании канцерогенных отходов. Каждая конфорка рассчитана на определённый режим работы. Большая расходует больше газа, чем маленькая. Для того чтобы смесь получилась правильной, в каждой горелке стоит жиклёр рассчитанного проектировщиками размера. Чем больше диаметр отверстия, тем больше газа через него пройдёт. Входящее давление природного газа ниже, чем у баллонного. Поэтому для каждой плиты производители спроектировали два набора форсунок. Один для магистрального газопровода, другой для баллонного газа.

Маркировка

Жиклёр, он же форсунка, выглядит как бронзовый болтик с резьбой и со сквозным отверстием в центре, которое контролирует количество выпускаемого газа. Пробовать сделать самостоятельно отверстие нужного диаметра, это плохая идея. Отверстия сделаны с точностью до сотой доли миллиметра. Это гарантирует необходимую пропускную способность. Торец болтика маркирован номером, который обозначает его размер.

Некоторые производители поставляют вместе с плитой второй набор форсунок. Если у вас он потерялся или не был предусмотрен в комплекте, не отчаивайтесь. В интернете, при запросе марки, можно найти технический паспорт вашей плиты. Там указаны все необходимые данные форсунок для магистрального газопровода и баллонного сжиженного газа. Например, для плит марки «Гефест», необходимы форсунки со следующей маркировкой:

• 45 — маленькая.
• 75 — средняя.
• 85, 95 — большая или духовка.

Жиклёры продаются в магазинах газовой техники. Подобрать и купить нужный размер или набор очень просто.

Подключение к баллону

Для подключения и настройки плиты нам понадобятся следующие материалы и инструменты:

• Металлический ящик для баллона.
• Редуктор с прокладкой на баллон со сжиженным газом.
• Резиновый газовый шланг (диаметр подберите для редуктора).
• Штуцер с прокладкой под шланг для плиты.
• Набор форсунок.
• Отвёртка.
• Головка или рожковый ключ 7 или 8 мм.
• Газовый ключ для установки редуктора и штуцера (лучше, если есть рожковый).

Металлический ящик устанавливайте на улице. Лучше если на нём будет предусмотрен замок

Прикрутите редуктор к баллону, располагая его горизонтально (это важно). Штуцер прикрутите к плите

В обоих случаях можно использовать специальную герметизирующую ленту. Она продаётся в магазинах. Проведите шланг через предварительно проделанное отверстие в стене из ящика в дом. Наденьте один конец на редуктор, другой — на штуцер и закрепите с помощью червячных хомутов.

Замена жиклёров

Снимите конфорки, определите новые форсунке к каждой из них. Для того чтобы не ошибиться при замене форсунок, сделайте эскиз плиты. Запишите маркировку форсунок для каждой горелки и сверяйтесь с ним при работе. На некоторых плитах, чтобы добраться до жиклёров, нужно снять верхнюю панель. Обычно они крепятся на шурупы под крестовую или прямую отвёртку

С помощью головки или рожкового ключа осторожно открутите форсунку и поставьте подготовленную на замену. Таким же образом действуйте с остальными форсунками

В духовке необходимо снять нижнюю панель, чтобы получить доступ к жиклёрам.

Мы поменяли форсунки для газовой плиты. Проведите испытание. Откройте кран на баллоне. Для соблюдения правил техники безопасности, с помощью мыльного раствора, проверьте качество соединений на редукторе и штуцере. Нанесите кистью мыльный раствор на место соединения резинового шланга и редуктора. ,
