Пайка полипропиленовых труб

Подготовка к монтажу водопровода из полипропиленовых труб

Можно с уверенностью сказать, что качественная подготовка к сборке разводки во многом определяет ее работоспособность и долговечность.

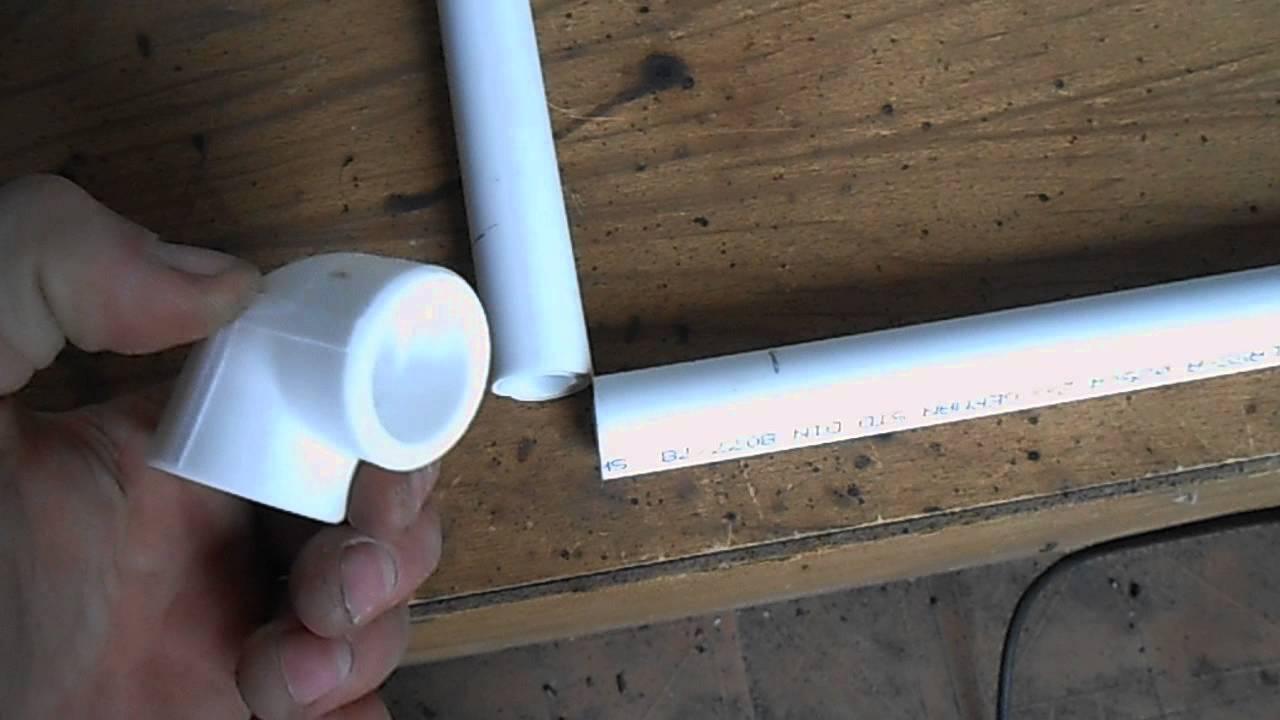

Секреты монтажа полипропиленовых труб. Мастер класс для новичков

Watch this video on YouTube

Кроме того, одной из основных задач этих мероприятий является просчет реальной потребности в элементах водопровода.

Выбор схемы подключения

В настоящее время распространены две основные схемы монтажа трубных разводок:

Тройниковая — при ней каждый потребитель воды подключается к центральной трубе, соединенной со стояком. Для этого используются тройники.

Недостатком такой схемы является то обстоятельство, что при одновременном открытии нескольких кранов давление в питающей трубе резко снижается и поступление воды в каждом из них снижается. Особенно страдают точки разбора, удаленные от стояка.

Тройниковые схемы применяются в квартирах или небольших частных домах. Из преимуществ можно назвать простоту монтажа и сравнительно небольшой расход материалов.

Коллекторная схема разводки. Такой способ формирования водопроводной сети заключается в том, что от стояка питающая труба проводится к топографическому центру водопроводной системы и оканчивается установкой гребенки.

Гребенка представляет собой короткий патрубок с установленными на нем отводами с резьбой под шаровый кран. Таким образом, формируется распределительный узел, от которого выполняется разводка к точкам потребления.

В итоге имеется возможность перекрытия любой точки водопотребления отдельно. Остальная система продолжает функционировать в обычном режиме с одинаковым расходом воды.

Температурные режимы эксплуатации

Производители продукции для водопроводов декларируют максимальную температуру теплоносителя в 95 градусов. Однако физические свойства материала несколько отличаются от этого показателя.

Рабочая температура в паропроводах составляет именно 175 градусов.

Казалось бы, что может быть лучше? Но особенность материала заключается в том, что от температуры в 135 градусов он начинает размягчаться. Разводки начинают провисать, утончаться и в конечном итоге наступает разрыв.

Производители полипропиленовых труб официально декларируют значительно более низкую допустимую температуру, желая застраховать свои изделия и сделать их более долговечными.

Нужно заметить, что в правильно обустроенном жилище с достаточной тепловой защитой стен, такой рабочей температуры вполне достаточно.

Следует заметить, что в системах отопления целесообразно использовать армированные полипропиленовые трубы, обладающих рядом преимуществ:

  1. Стабильность линейного расширения элементов водопровода под воздействием тепловых и механических нагрузок. Они без заметных изменений выдерживают давление до 10 атмосфер.
  2. Срок службы армированного трубопровода, постоянно находящегося под давлением при повышенной температуре в разы превышает аналогичный показатель неармированной продукции.
  3. Температура плавления в тех и других изделиях одинакова, но при равных условиях труба без армирования разрушается, а армированная нет.

Тепловое удлинение

Данный показатель обозначает изменения линейных размеров во время нагрева. Длинный и прямой участок трубы во время нагрева провисает и покрывается волнами. Установку отопительных систем либо систем подвода горячей воды не стоит делать от перекрытия до закрытия одним участком. В противном случае в стояке появится напряжение, что может привести к деформации трубы. Как паять отопительные трубы, чтобы не допустить проблем:

  • Выбирать для подвода воды трубы с покрытием армирования, как уже было выше сказано. Показатель теплового удлинения у этого вида изделия в пять раз меньше, нежели у неармированных, при этом, больше значение максимального давления.
  • Устанавливать компенсаторы – изгибы мест трубы в виде буквы «П». В этом случае эластичная пластмасса будет прямой при удлинении, потому что ножки у изгиба станут сближаться. Для установки отопительной системы специалисты советуют применять оба описанных варианта.

Как запаять дырку в трубе

Во время ремонта могут возникнуть различные непредвиденные ситуации, например, трубопровод был случайно продырявлен. Эту проблему можно решить при условии, что отверстие получилось небольшим.

Первый вариант заделки конструкции подразумевает следующие действия. Сначала поверхность сушим и обезжириваем. Затем берем еще одну трубу того же производителя и разогреваем ее и образовавшуюся дырку. Далее отверстие запаиваем с помощью паяльника или подручных средств, например, горелки. Если труба армированная, фольгу нужно срезать. Но также можно установить муфту.

Второй вариант пайки дырки в цилиндрическом изделии из ПП представлен на видео ниже.

Что необходимо для сварки полипропиленовых труб

Главное, что нужно купить или арендовать – это сварочный аппарат (паяльник) для полипропиленовых изделий. Вероятно, у вас есть знакомый, который одолжит вам его временно. Для владельцев же загородных домов, хозяйственных построек и бань, где будет водопровод, он просто необходим. Так как можно не только проложить любой полипропиленовый водопровод, но и, если нужно, отремонтировать его. Помимо этого нужно иметь:

  • Тефлоновые насадки для паяльника диаметром 16, 20, 25, 32, 40 миллиметров. Выбор насадок для пайки зависит от особенностей систем водоснабжения или отопления. При помощи них делается одновременное расплавление элементов соединяемых частей, которые после соединяются друг с другом.
  • Угольник, линейка, рулетка.
  • Средство для обезжиривания соединительных частей.
  • Нож.
  • Карандаш.
  • Ветошь.
  • Напильник.

Арматура и фитинги для пайки

С выбором необходимых фитингов проблем не должно появиться. В продаже есть все, что требуется для укладки любого водопровода: тройники, косые и прямые уголки, переходники, крестовины, муфты, компенсаторы различных конструкций и диаметров.

Помимо этого, в ассортименте есть фитинги с хромированными залитыми металлическими вкладышами. Это позволяет с легкостью подключить любую сантехнику или подключиться к медному или стальному водопроводу, без помощи специалистов.

Пайка, монтаж и соединение труб из полипропилена

С учетом диаметра и способа сварки рекомендуется использовать такие типы соединения:

  • Стыковые — для трубопровода диаметром больше 63 миллиметров.
  • Раструбные (муфтовые) – для трубопровода диаметром меньше 63 миллиметров.

При устройстве трубопровода в частном доме или бане раструбная сварка — это основной вид пайки, потому как трубы сечением больше 50 миллиметров нет смысла ставить. Для магистральных линий подходит сечение 40 или 50 миллиметров, а для отводного водопровода 16–32 миллиметра.

Варианты соединения полипропиленовых труб

Пайка седел – это вид стыковой пайки, когда к цилиндрической поверхности трубы вваривается под прямым углом специальное седло с раструбом. После выдержки спаянного узла через седло делается отверстие в трубе. После к седлу вваривается вторая труба. Так, получается сообщающаяся Т-образная конструкция.

Стыковая пайка используется, если необходимо спаять встык трубы диаметром больше 50 миллиметров с толщиной стенок больше 4 миллиметров. В частном строительстве данный вид сварки почти не применяется.

Раструбная сварка труб сечением не больше 40 миллиметров делается с помощью паяльника с необходимыми насадками. Сварка изделий с сечением больше 40 миллиметров требует использование специального аппарата с центрирующими насадками.

Подготовка паяльника, фитингов и труб к работе

Перед пайкой все посадочные участки арматуры обязаны быть очищены от грязи и обезжирены. Нужно проверить, чтобы в деталях не было брака: разностенности, овальности, трещин и так далее.

Внешний диаметр трубы обязан быть больше внутреннего сечения раструба фитинга. Если в холодном положении можно соединить стыковочный узел, то это обозначает, что или фитинг с браком, или труба меньше нужного диаметра.

Обрезать труборезом (ножницами) трубу в требуемый размер таким образом, чтобы плоскость среза находилась перпендикулярно оси.

Если находится слой армирования, то шейвером зачистить трубу, чтобы его полностью удалить. Последующие работы происходят так же, как и для обычной трубы.

Ножом или ножовкой проделать небольшую фаску по внешнему диаметру, чтобы труба при углублении в раструб не сделала задиров. Если образовались заусенцы на внутренней части трубы, то их нужно тоже убрать ножом, чтобы не мешали циркуляции воды.

Паяльник надежно крепится в удобном месте для работы, после на него одеваются необходимые тефлоновые насадки, которые крепятся при помощи винтов. Лишь после этого сварочный аппарат можно включать в сеть. Через 7–15 минут, когда индикатор покажет готовность к сварке, нужно аккуратно почистить ветошью рабочие плоскости насадок.

Для пайки деталей в труднодоступных участках водопровода, к примеру, сверху помещения, нужно продумать то, куда положить паяльник после прогрева стыковочных элементов, потому как две руки будут заняты их креплением.

Как подобрать тип труб из полипропилена

Перед тем, как проводить монтаж пропиленовых труб своими руками, необходимо правильно подобрать материал: элементы необходимого диаметра для различных частков и узлов водопровода. В данном случае исходят из гидравлических расчётов.

Домашние коммуникации могут потребовать материала 15 – 40 мм в диаметре. Более крупные считаются магистральным вариантом. Цвет материала может быть любым – цвет никак не влияет на технические характеристики труб из полипропилена.

Однако стоит обратить внимание, если на элементах есть цветные продольные полосы. Такая маркировка делается для обозначения термической устойчивости материалов: синяя полоса наносится на трубы, предназначенные для холодной воды, красная – соответственно, для горячего водопровода. При спаивании эти пометки помогут с точностью сопоставить элементы

Также обратите внимание на буквенную разметку труб из полипропилена:

  • PPR – означает название материала, есть несколько типов со специфическими мерами защиты. Но главное, что следует рассматривать – пометки о допустимой температуре, давлении теплоносителя. Таких типов для домашнего водоснабжения 4 – PN-10, 16, 20, 25. Первый тип предназначен только для холодной воды, подаваемой с небольшим давлением, значение 16 включает горячее водоснабжение до 60°С с давлением 1,6 МПа.
  • Маркер 20 обозначает, что можно использовать не только для водоснабжения, но также для отопительных контуров с максимальной температурой 80°С.
  • 25-й – самый дорогой выносливый тип используют для сборки водопровода, а также отопительных систем с рабочей температурой до 90-95°С.

Температура паяльника для всех типов будет одинаковой. Армированные конструкции подбирают для установки на отопительные контуры и горячее водоснабжение. Уплотнение стекловолокном проводится примерно в середине слоя пропилена, такая арматура никак не сказывается на обработке коммуникаций и пайке.

Алюминиевый слой бывает двух типов – внешний, внутренний, вшитый в тело трубы

С алюминиевым уплотнителем работайте осторожно, строго следя за диаметрами контактирующих поверхностей. Чтобы успешно провести монтаж полипропиленовых труб в квартире или доме, понадобится приобрести комплектующие к ним:

  • фитинги с наружной или внутренней резьбой;
  • накидные гайки;
  • тройники;
  • муфты;
  • переходы по диаметрам и типам;
  • угловые элементы на 45-90°;
  • заглушки;
  • петли и другие детали.

Кроме этого, для полного оснащения системы нужны специальные краны, вентили, фильтры – продумайте заранее всю систему перед тем, как соединить трубы из полипропилена.

Технология пайки

Сварка изделий из полипропилена должна проходить в условиях хорошей вентиляции. При нагреве полимеры могут выделять токсичные вещества. А при должной концентрации они могут негативно отразиться на здоровье.

Полипропиленовые трубы обладают отличными эксплуатационными свойствами

Подготовительные работы:

  1. На плато нагревательного прибора придется установить болванку необходимого размера;
  2. Отрегулировать температуру на 260 градусов;
  3. Выполнить подготовку сопрягаемых деталей (правильно разместить, очистить);
  4. Запустить паяльную станцию;
  5. Подождать, пока установится необходимая температура, об этом свидетельствует зеленый индикатор.

Дальше трубу и муфту одновременно насаживают на болванку паяльника. Но труба устанавливается во внутреннюю область одной болванки, а муфта – на внешнюю часть другой. Концы трубы засовываются до заранее отмеченной линии. Муфта же продвигается до упора. Чтобы сварить элементы, необходимо помнить о времени.

Если времени будет недостаточно, то наблюдается низкий уровень диффузии, а это отразится на качестве работы. Если времени слишком много, то детали начнут деформироваться, что также негативно сказывается на их качестве. Оптимальное время зависит от диаметра трубы.

После нагрева детали быстро стыкуют. Процедуру выполняют быстро, соблюдая соосность. Можно провести незначительную корректировку на протяжении нескольких секунд, но поворачивать элементы запрещается. Спаивать следует, соблюдая золотую середину: не тянуть, но и не торопиться.

Какое оборудование потребуется для пайки

Большинство домашних систем водопровода или отопления конструируется из труб наружного диаметра 16-63 мм. Сваривать изделия рекомендуется враструб или с использованием соединительной арматуры (муфт).

Необходимым оборудованием является паяльник для пайки пластиковой продукции с насадками соответствующих диаметру труб (подробнее: “Как устроен паяльник для труб ПВХ и как его использовать”).

Выбор паяльников на сегодняшний день достаточно велик, и чтобы принять правильное решение, требуется присмотреться к основным их эксплуатационным характеристикам:

  1. Мощность. Наиболее важный параметр. Для домашнего мастера, использующего пластиковые трубы стандартных диаметров, мощности 1200 Вт будет вполне достаточно. Паяние пластиковых труб агрегатами мощностью от 1800 Вт проводится значительно легче и быстрее, однако для домашнего использования вполне будет достаточно минимальной указанной мощности.
  2. Количество насадок. Количество поставляемых в комплекте насадок в каждом случае разное, и чем их больше, тем лучше. Насадки – это именно то, чем спаивают пластиковые трубы. Хорошие элементы должны быть покрыты тефлоном, предотвращающим пригорание материала. Каждая насадка состоит из гильзы для оплавления наружной поверхности изделий и дорна – для внутренней части труб.
  3. Если есть материальные возможности, следует приобрести паяльник, на который одновременно можно установить сразу несколько насадок: это значительно сэкономит время, так как для замены насадки необходимо каждый раз остужать инструмент, а потом, для возобновления работы, снова его нагревать.
  4. Дорогие профессиональные паяльники снабжены узлом электронной регулировки температуры нагревания, позволяющим устанавливать её значение с точностью 1-5°С. Мастеру, задавшемуся вопросом, как паять трубы паяльником, можно и не приобретать дорогостоящую продукцию, а измерять температуру насадки с помощью соответствующего градусника.

Кроме паяльника, необходимы будут ножницы для разрезания полимерных труб. Можно, однако, обойтись и ножовкой.

Что нужно знать о полипропиленовых трубах?

Технологию сварки (или пайки – оба термина одинаково применимы) обеспечивают свойства полипропилена – технического полимера универсального назначения. Он легкоплавкий, но после остывания и отвердевания возвращает характеристики прочности и герметичности.

Трубы отличаются диаметром, толщиной стенки, цветом, характеристиками. Благодаря разбросу диаметров –16-110 мм – можно внедрить любое техническое решение.

Для благоустройства частных владений применяют изделия небольшого диаметра, чаще всего до 40 мм, реже – до 63 мм. Остальные трубы относятся к магистральным и имеют свои особенности монтажа

На окраску полимера можно не обращать внимания, так как он выбирается производителем по своему усмотрению, однако цвет полосок имеет значение:

  • синие – для холодного водоснабжения;
  • красные – для горячего водоснабжения и отопления.

Однако основная информация, на которую следует опираться при покупке и пайке труб, указана на маркировке. Полипропиленовый трубный материал обозначается буквенными сочетаниями PPR, PP-H, PP-B, PPRC.

Схема, с помощью которой можно расшифровать маркировку. Буквенно-цифровые сочетания сообщают о типе трубы, диаметре, толщине стенки, допустимом давлении – то есть о значениях, принципиально важных для пайки

Классификация по номинальному давлению, максимально допустимому для монтажа в конкретных условиях, помогает подобрать изделия для систем домашнего или промышленного назначения.

Исходя из этого выделяют 4 типа труб PPR:

  • PN-10 (с номиналом 1,0 МПа) – предназначены для транспортировки холодной воды. Иногда их используют для устройства теплого пола, при условии, что теплоноситель не нагреется свыше +45 °С.
  • PN-16 (с номиналом 1,6 МПа) – используются для сборки систем горячего/холодного водоснабжения. Максимально допустимая температура – +60 °С.
  • PN-20 (с номиналом 2,0 МПа) – выдерживают температуру до +80-90 °С в трубопроводах, защищенных от гидроударов.
  • PN-25 (с номиналом 2,5 МПа) – подходят не только для автономного, но и для централизованного водоснабжения. Рекомендуемая максимальная температура – +95 °С, но выдерживают и выше.

Лучше переплатить и приобрести надежные трубы с чуть превосходящим значением, чем сэкономить и взять материал, ограниченный температурными параметрами.

При изготовлении труб применяется принцип: чем выше температура теплоносителя и давление в системе, тем толще стенки.

Таблица, с помощью которой, зная наружный диаметр трубы, можно определить толщину стенки и внутренний диаметр. При этом имеет значение и тип изделий по номинальному давлению

Это минимальные знания, которые нужны для правильного применения PPR труб. Переходим к краткому описанию процесса.

Стыковая сварка полипропиленовых труб

При пайке изделий из ПП встык торцы деталей нагреваются горячим инструментом до оплавления. Затем элементы с силой прижимаются до тех пор, пока не произойдет охлаждения шва. Такая технология отличается своей простотой.

В этом случае нет необходимости пользоваться дополнительными приспособлениями. Если все сделано правильно, получается довольно надежный шов, не уступающий прочности трубы. Технологическая операция выполняется в определенной последовательности:

При всей своей простоте стыковая сварка только кажется такой доступной. На практике для этого необходимо решить несколько проблем, что практически невозможно сделать в бытовых условиях.

Трубы должны точно совмещаться по своей оси, при этом допускается отклонение от толщины стенок всего на 10%. Давление на детали, прижимающие цилиндрические изделия к плоскости нагревательного зеркала при воздействии высокой температуры, должно оказываться лишь определенное время. Только так может получиться качественное соединение. При выполнении торцовки необходимо, чтобы у торца была идеальная перпендикулярность.

Перечисленным выше условиям довольно трудно следовать без дополнительного прибора – специального центратора. Он оборудован электрическим приводом, который создает определенное усилие сжатия. Кроме того, это устройство оснащено торцевателем.

Иначе говоря, чтобы провести стыковую сварку полипропиленовых труб небольшого диаметра, понадобится большее количество специального оборудования по сравнению с предыдущим методом соединения. Учитывая тот факт, что при сварке враструб получается более качественная стыковка за счет замкового соединения, домашние умельцы предпочитают использовать именно этот способ совмещения труб.

Стыковая сварка изделий из ПП в основном применяется на производстве, когда необходимо соединить конструкции большого сечения при монтаже прямого участка инженерного сооружения из цилиндрических изделий.

Инструменты, которые понадобятся

Для пайки полипропиленовых труб применяется специальное оборудование пайки. Можно приобрести это устройство в любом магазине стройматериалов, цена от 100 долларов. Самые простейшие аппараты имеют мощность нагревательной части примерно 800 Вт, этого хватает для монтажа коммуникаций в квартире либо установки в доме. Профессиональные паяющие устройства имеют регуляторы режима температуры с показателем до 1-5 градуса. На показатели пайки мощность никак не влияет, она определяет только время нагрева элемента до нужной температуры.

Обычный паяльник для полипропиленовых труб имеет в наличии насадки сечением 20, 25 и 32 миллиметра. Этот диаметр подойдет для обычных соединений, муфт. Насадки считаются элементом нагревательного элемента, и оборудованы гильзой, оплавляющей наружную часть трубы, и дорн для поверхностей соединяемых изделий внутри. Отлично, когда насадки имеют тефлоновое покрытие, оно сохраняет их от воздействия расплавленной пластмассы, облегчает выбор плавленой арматуры, повышает характеристики сварки. Паяльник – это главный инструмент, который нужен для укладки полипропиленовых изделий, но помимо него еще будут нужны:

  • Карандаш – для разметки стен и изделий установки.
  • Рулетка – для замеров нужных диаметров изделий.
  • Торцеватель для армированных изнутри труб.
  • Острый нож – для спиливания фаски с трубы во время пайки.
  • Ножовка по металлу – с условием отсутствия особого ножа для пропиленовых труб.
  • Шеймер армированных внешне моделей.
  • Обычный уровень.

Большое внимание необходимо уделить резке во время прокладки. Наилучшим инструментом для этого будут специальные стальные ножницы хорошего качества

С их помощью трубы отрезаются ровно, под прямым углом. Это сэкономит время во время установки и сделает процедуру гораздо проще. Зачастую изготовители вводят эти ножницы в комплектацию аппарата для пайки труб, поэтому при выборе паяльника желательно присмотреться к содержимому устройства.

Правила работы с паяльником:

  • Паяльник ставят на ровную поверхность. Особыми ключами крепят насадки необходимых размеров. Насадка, необходимая для пайки на стене, крепится с края.
  • Отдельные элементы трубопровода складываются на установленном четко паяльнике. Во время сборки цепей, на стене монтаж удобно делать с помощником.
  • Работы происходят лишь после полного нагрева паяльника. Для прогрева до 270 градусов ему нужно до 20 минут. Более конкретно данная цифра описана в инструкции к устройству.
  • Паяльник не выключают из сети в течение всего процесса установки.
  • Два соединяемых элемента нагревают одновременно.
  • Остатки пластмассы с насадки убирают тут же по завершении пайки при помощи брезентовой ветоши. Убирать остывшие насадки нельзя.

Инструкция пайки

  • Включается паяльное устройство на обогрев. Обычные механизмы имеют в наличие 2 индикатора – включения и терморегулятора устройства. Индикаторы не тухнут во время нагрева паяльника, спустя 20 минут потухает индикатор терморегулятора. Это говорит про то, что паяльник прогрелся и готов к эксплуатации.
  • Паяльник использует больше энергии при первом включении, насадка зачастую оказывается прогретой сверх нужной температуры. Поэтому лучше всего дождаться второго включения и выключения индикатора регулятора температуры, а после начинать работу.
  • Вымеряется кусок трубы нужного размера. Размер берется с запасом, с учетом глубины фитинга и насадки.
  • Отмеренный участок изделия, отрезается ножовкой по металлу либо специальными ножницами.
  • Выбирается необходимый по размеру фитинг – его внутренний размер в не остывшем виде обязан быть шире наружного сечения трубы.
  • Вытирается от пыли раструб фитинга и наружная часть трубы, обезжиривается спиртом или мыльным раствором и просушивается.
  • Элементы укладываются на насадки паяльного устройства. Труба устанавливается вовнутрь гильзы насадки, а фитинг надевается на дорн.
  • Элементы на паяльнике удерживаются в течение необходимого времени.
  • Элементы убираются с паяльника и объединяются между собой без поворотов по оси. Это происходит с небольшим нажимом. Труба устанавливается в фитинг на максимальную его глубину. Крепеж является прочным после полного застывания пластмассы.
  • Если на краях раструба появился сплошной наплыв в форме валика на полной окружности, то этот обозначает, что соединение сделано правильно.
  • При выдерживании периода охлаждения не нужно делать поворот трубы либо ее изгиб. Если крепеж имеет угол либо смещен, то его необходимо отрезать и сделать заново.
