Распространённые разновидности низких батарей
Радиаторы различаются по виду корпуса, размерам рёбер.
Конструкция низких батарей определяется материалами:
Батареи представляют собой секции, полученные сполотом литья. Для теплообмена каждая секция содержит определённое конструкцией число рёбер.
Чугун хрупкий, поэтому сила давления воды внутри такого радиатора должна быть менее 9-11 атмосфер. Поскольку поверхность чугуна после литья получается шероховатой и неровной, на ней внутри радиатора со временем осаждается мусор и создаёт слой, ослабляющий передачу тепла воды чугуну радиатора. Чугунный радиатор хорошо держит тепло и не подвержен разрушению от длительного контакта с водой.
Определение точек для монтажа радиаторов
Как правило, отопительные приборы устанавливаются в местах максимальных потерь тепла. Речь идет об оконных проемах, где даже при использовании современных энергосберегающих стеклопакетов теряется большое количество тепла.
Помимо мощности, важны также правильное расположение устройств и грамотный расчет их размеров. Если под оконным проемом нет батареи, то поток холодного воздуха будет «стекаться» по стене и распространяться по напольному покрытию. При наличии отопительного прибора создаваемый им теплый воздух не позволит холодному опускаться вниз. При этом эффект от такой защиты будет заметен, если радиатор закроет не менее 70% ширины окна.
В случае когда отопительное устройство будет иметь размеры меньше нормы, прописанной в СНиПе, обеспечить создание комфортной температуры не удастся. Прохладный воздух сверху проникнет на пол, где образуются холодные участки. В такой ситуации окна будут постоянно запотевать, а на стенах в местах, где столкнутся теплый и холодный воздух, образуется конденсат, возникнет сырость.
Поэтому нет необходимости искать батареи с максимальной теплоотдачей. Их приобретение и установка могут быть оправданы лишь в регионах с холодными зимами. На севере зачастую устанавливают приборы отопления большого размера, используя самые мощные секции. В центральных районах нашей страны необходима теплоотдача средних коэффициентов. На юге России применяются низкие батареи с небольшим межосевым промежутком.
Основное правило монтажа отопительных приборов – перекрытие большей части окна.
Другая зона, требующая особого внимания при уменьшении теплопотерь, – это входная дверь. В частных домах, а также в некоторых квартирах, расположенных на первом этаже, эта проблема решается обустройством возле двери тепловой завесы.
Установка радиаторов отопления должна быть произведена максимально близко к проему в стене для входа и выхода с учетом планировки и возможности подводки труб на этом участке.
Выбираем конструкцию радиатора
Параметры местной обогревательной системы — важная характеристика при выборе отопления. Система частного дома имеет такие преимущества:
- эксплуатируется при благоприятных условиях и небольшом давлении;
- качество теплоносителя значительно лучше, чем в системах многоэтажных домов;
- отсутствуют скачки давления, нет угрозы гидроударов.
При таких характеристиках выбор моделей радиаторов достаточно широк. Покупая батареи, стоит делать упор на большой коэффициент отдачи с правильным соотношением цены и качества. Для домашней системы подходят устройства из любого материала.
Таблица теплоотдачи радиаторов отопления
Рассмотрим разные конструкции батарей:
Радиаторы панельные и секционные чаще бывают самыми недорогими. При хорошей теплоотдаче имеют компактные размеры. Могут монтироваться в систему отопления по разным схемам подключения.
Панельный радиатор
Трубчатые батареи стоят дороже, чем предыдущие варианты, но по техническим характеристикам приблизительно одинаковы. Повышенная цена складывается из-за более стильного дизайна. Удобны они и для сушки вещей.
Стальной трубчатый радиатор
Почему радиаторы отопления устанавливаются под окнами
При использовании для обогрева помещения батарей центрального отопления важно правильно разместить отопительные приборы, чтобы они имели наибольшую эффективность теплоотдачи. Причиной установки приборов отопления именно под оконными проемами несколько
Основными причинами такого расположения считаются физические процессы передачи тепловой энергии в помещении:
- конвекция воздуха;
- тепловое излучение.
Оконный проем в конструкции помещения имеет большое пространство, оснащенное оконным блоком, через который в помещение и проникает наружный воздух. Как ни усиливалась бы теплоизоляция стен, через рамы и стекло здание теряет от 25 до 35% тепла. Это очень большой показатель теплопотерь. При этом именно через щели в рамах в помещение проникает свежий, но охлажденный воздух.
Поэтому, чтобы в комнате было свежо и комфортно удобнее обеспечить нагрев поступающего свежего воздуха. Создать в проеме тепловой экран, который и обеспечил бы нормальный температурный режим в комнате и естественную циркуляцию его во всей квартире или доме.
При установке радиатора под проемом окна отдаваемое тепло нагревает воздух, поднимает его к подоконнику, где и происходит смешение свежего охлажденного и прогретого от батареи воздуха.
Стена возле оконного проема промерзает особенно сильно. Большая площадь стекол не способствует сохранению тепла, поэтому и стена, доходящая до половины высоты комнаты, здесь промерзает особенно сильно. Если справа и слева от проема несущие стены более мощные, то под ним толщина стены на 10-15 см меньше. Это означает, что здесь стена будет промерзать быстрее, и поэтому установка радиатора для нагрева кладки излучением вполне обоснована.
Виды и способы установки
Большая часть чугунных радиаторов — это секционные модели. Это значит, что можно подобрать любую тепловую мощность в зависимости от теплопотерь помещения. Ее наращивание происходит посекционно. Сколько нужно, столько и собирают в одну батарею.
Есть еще один вид — это цельнолитые радиаторы. У них очень высокая надежность: протечки возможны только в случае разрушения чугуна, а это произойти может через несколько десятков лет. Но этот тип встречается редко: так отливают в основном дизайнерские модели, в стиле «ретро» или нестандартной высоты — от метра и выше.
Как собираются/разбираются чугунные радиаторы
Секции между собой соединяются ниппелями, герметичность стыков обеспечивается прокладками из термостойкой резины. Ниппеля имеют резьбу справа и слева, такая же резьба есть на внутренней поверхности вертикальных коллекторов (верхнем и нижнем). Скручиваются и раскручиваются они при помощи специального монтажного ключа.
Монтажный ключ для радиаторов представляет собой пруток с расплющенным одним концом. На втором часто есть кольцо, в которое вставляется рычаг. Рычаг нужен обычно при разборке старых радиаторов: они закипают, зарастают и часто бывает очень сложно сорвать резьбу с места. В это кольцо вставляется ломик или пруток, которые служат рычагом.
Для того чтобы собрать или разобрать чугунную батарею понадобится специальный ключ и физическая сила
Ключ вставляется в коллектор на нужную глубину (предварительно примеряете снаружи). Концом лопатки упирается в имеющуюся в ниппеле канавку. Затем, проворачивая ключ и ниппель в нужном направлении, секция откручивается или закручивается. При этом нужно поочередно крутить на пару оборотов то в верхнем, то в нижнем коллекторе. С чугуном нужно быть особенно аккуратным: хрупкий он и чрезмерное усилие может привести к тому, что секция лопнет. Потому никаких перекосов: немного повернули вверху, переместились вниз, потом снова вверх, и т.д.
В случае с чугуном протечки бывают чаще именно на стыках: со временем прокладки теряют эластичность. Но для разборных моделей это не страшно: нужно раскрутить ниппеля, поменять прокладки и снова все собрать. Не такая это сложная операция. Длительность безаварийной работы зависит именно от качества ниппелей и прокладок
Так что при выборе на эти «малозначительные» детали обращайте пристальное внимание
Способы установки
Чугунные батареи или навешиваются на стену, или ставятся на ножки. С ножками все понятно: они идут в комплекте с радиатором (модели «ретро») или заказываются отдельно (с другими моделями). А вот с установкой на стену есть один момент: чугунная батарея вес имеет нешуточный. Потому монтироваться может только на капитальную стену. В принципе, возможна установка и на перегородки, но тогда должна быть предусмотрена система усиления, способная выдерживать этот вес.
При выборе способа установки главное крепление сделать надежным
Навешивать можно на специальные кронштейны, штыри, или крючки. Два ставят сверху, один снизу. Основной вес приходится на верхние держатели. Нижний служит для придания направления. Способ установки держателей — любой доступный. Главное — чтобы было крепко и надежно.
Общие правила установки для всех типов размещения
Доступ воздуха к радиатору не должен быть затруднен, поэтому его нужно размещать там, где не планируется установка мебели.
Радиатор должен быть закреплен строго вертикально без отклонений и перекосов от горизонтали.
Батареи нужно устанавливать только на наружных стенах здания, чтобы отсекать охлажденный воздух.
Стенку за радиатором желательно оклеить металлизированной термоизоляцией. За счет этого батарея будет греть воздух в комнате, а не стену. Металлизированное покрытие будет отражать ИК (инфракрасное) излучение в помещение.
Перед выбором радиатора проведите замеры с учетом всех допусков и зазоров, и только тогда определяйте модель.
Батареи с большим количеством отсекателей воздуха более эффективны.
Если вы хотите установить радиатор отопления своими руками, вам будет полезно посмотреть это видео:
Общие советы по подключению радиатора
На данный момент существуют разнообразные схемы и способы подключения радиаторов. Но есть несколько общепринятых особенностей, которые рекомендуется учитывать, не зависимо от метода установки.
Основным местом для установки радиаторов является область под окнами. Это делается, чтобы не пустить холодный воздух от стекла в дом, а также препятствует возникновению конденсата.
При этом длина прибора не должна превышать 70% ширины окна, в противном случае окна будут периодически запотевать. Также, для оптимальной циркуляции тепла, радиатор должен находиться от 8 до 12 см от пола, и от 3 до см от стены.
Перед установкой уточнить систему подачи тепла, так как в зависимости от нее могут понадобиться различные типы радиаторов.
Особенности подключения батарей в квартирах
Когда построенный новый дом предают заказчику, вся отопительная система должна быть согласована с принимающей управляющей компанией и соответствовать нормативам СНиП. В основном один теплосчётчик устанавливают для всех квартир в подъезде. Расценка за потреблённую тепловую энергию определяет денежные затраты на 1 кв.м. полезной площади жилья.
При замене старых батарей отопления на новые радиаторы хозяева жилья часто совершают ошибку, не согласовав установку новых приборов с теплоснабжающей организацией. В этих случаях жильцы, стремясь получить максимальный эффект обогрева своих помещений устанавливают непомерно большей площади отопительные панели и батареи.
Замена отопления в новостройке. Подключение. Опрессовка. #17
Watch this video on YouTube
При выявлении таких нарушений управляющая компания или теплосбытовая фирма через суд взыщут штраф и заставят демонтировать или переустановить приборы обогрева, отвечающие требованиям СНиП.
Чтобы избежать неприятностей, хозяин квартиры должен на стадии проектирования согласовать с вышеуказанными организациями установку новых батарей. Для этого нужно написать заявление соответствующей формы и приложить схему подключения новых радиаторов.
Возможные схемы подключения радиаторов
Самое эффективное подключение батарей достаточно легко выполнить – как с точки зрения кол-ва узлов, так и в плане технологии монтажа.
Двухтрубная классическая разводка
Классическая двухтрубная схема разводки система отопления.
В классической схеме направление движения теплоносителя в подающем трубопроводе противоположно движению в обратном трубопроводе. Эта схема наиболее распространена в современных системах отопления как в многоэтажном строительстве, так и в частном индивидуальном. Двухтрубная схема позволяет равномерно распределять теплоноситель между радиаторами без потерь температуры и эффективно регулировать теплоотдачу в каждом помещении, в том числе автоматически путем использования термостатических клапанов с установленными термоголовками.
Такое устройство имеет двухтрубная система отопления в многоэтажном доме.
Попутная схема или «петля Тихельмана»
Попутная схема разводки отопления.
Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.
Веерная (лучевая)
Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.
Веерная или лучевая система отопления.
В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.
Какую схему выбрать
Из всего, что мы рассказали выше, можно сделать вывод: самой простой, гибкой и эффективной является именно схема Тихельмана. Использование двух двойных коллекторов может стать некой альтернативой – эффективность распределения жидкости у такой схемы достаточно высокая, однако имеют место некоторые сложности при монтаже; кроме того, в дальнейшем потребуется дополнительная регулировка.

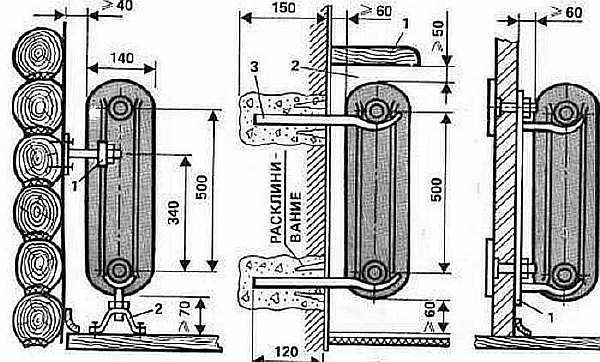

Разметка стены под кронштейны
При монтировании в частном доме отопительной системы с естественной циркуляцией, трубопроводы располагаются под углом не менее 6° к тому направлению, в котором течет теплоноситель. Если этого не сделать, возможны образования воздушных пузырьков и появление пробок из воздуха.
Монтаж кронштейнов под батарею отопления
Наносим на место размещения будущего радиатора разметку для установки держателей.
Разметку под будущий прибор отопления производят строго по уровню. Карандашом отмечаем места установки кронштейнов. Они крепятся таким образом, чтобы находиться в промежутках между секциями радиатора. И сами кронштейны подбираем в соответствии с купленными батареями, их весом и габаритами.
Разметив необходимые точки, высверливаются отверстия нужного диаметра под крепления. Остается зафиксировать дюбели молотком и при помощи саморезов закрепить кронштейны. Существуют специальные крепления для батарей, которые имеют резьбу и вкручиваются непосредственно в дюбель.
Крепление для батареи отопления
Сколько нужно кронштейнов для конкретной батареи? С этим вопросом может помочь продавец в магазине строительных материалов. Обычно на прибор в шесть секций приобретают 3 крепления: два устанавливают вверху, один — внизу.
Для снижения потерь тепла на стене закрепляют слой фольги или тонкого теплоизолятора с фольгированной поверхностью. Но между ним и радиатором нужно обязательно оставлять зазор хотя бы в 2-3 см. Такая несложная конструкция сделает теплоотдачу от обогревательного прибора несколько эффективнее.
Виды систем отопления
Существует три варианта систем подключения радиаторов – последовательная, однотрубная, двухтрубная и коллекторная (параллельная). Они отличаются схемой разводки. В зависимости от того, какая система установлена, необходимо выбирать вид батарей
Важно помнить, что неправильное подключение радиаторов отопления приводит к снижению реальной тепловой мощности батарей
Последовательное подключение
Это самый простой вариант подключения радиаторов. От отопительного прибора труба проходит к первому радиатору, от него – ко второму и т.д. Такой вариант подключения изжил себя, так как вода быстро остывает и уровень нагрева резко падает с расстоянием. Возможность отключения отдельной батареи отсутствует – приходится перекрывать всю систему.
Наглядный пример последовательного подключения радиаторов.
Однотрубная система
В однотрубной системе используется одна магистральная труба, по которой от отопительного прибора (теплового насоса, котла, бойлера и т.д.) поступает нагретая вода или другой теплоноситель. Каждая батарея подключена таким образом, что прошедшая через нее жидкость возвращается в магистраль.
Радиатор может быть отключен с помощью вентиля или запорного клапана без перекрытия основной трубы. Температура воды в каждом следующем радиаторе падает, но не так существенно как при последовательном подключении.
Двухтрубная система
Подача нагретой и отвод охлажденной воды в системе происходит по разным магистралям. Каждый радиатор подключен к обеим трубам. В такой системе температура жидкости на входе каждого радиатора практически одинакова, она незначительно понижается за счет теплопотерь в трубах.
Коллекторная (параллельная) система
В этой системе все батареи подключены параллельно. От отопительного прибора выходит одна магистраль, которая подключается к коллектору (в народе именуется гребенкой). В коллекторе вода распределяется по нескольким трубам, каждая из которых ведет к отдельному радиатору. Запорные вентили находятся на коллекторе.
Коллекторная или параллельная система отопления
Коллекторная система может работать в комплексе с любой другой. Например, к магистрали с теплой водой, выходящей из коллектора, могут быть подключены несколько радиаторов, соединенных между собой параллельно, с помощью однотрубной или двухтрубной системы. От выбранной системы и вида подключения зависит количество секций радиаторов отопления. Рассчитать их можно с помощью онлайн-калькулятора.
Крепление радиатора к полу – как правильно установить
Стеновые сооружения квартир не всегда способны надежно выдерживать нагрузку от батареи на протяжении длительного времени. Если отопительное устройство обладает большой массой, либо стены имеют облегченную конструкцию, тогда необходима дополнительная напольная фиксация. Она осуществляется посредством ножек, которые иногда входят в комплект устройства, либо специальных кронштейнов, которые крепятся к полу с помощью гвоздей или дюбелей.
Крепление к полу рекомендуется даже для относительно легких алюминиевых и биметаллических радиаторов; что же касается более тяжелых чугунных, стальных или медных батарей, то для них она является обязательной.
Особенности подсоединения радиатора отопления к полипропиленовым трубам
После того, как навесили и закончили обвязку батареи отопления, к ней подсоединяют с подающим и обратным трубам из полипропилена. Для этого нужно иметь сварочный аппарат для пластиковых труб и набор гаечных ключей. Схема подключения металлического радиатора к полимерным трубам изображена на нижнем рисунке.
- 1 – муфта;
- 2 – шаровой кран;
- 3- переходная муфта от металла к полипропилену;
- 4 – соединительная полипропиленовое кольцо;
- 5 – полипропиленовая труба отопительной системы.
Сваривают аппаратом сначала кольцо с переходной муфтой, а затем соединяют кольцо с подводящей трубой. В се остальные соединения стягивают гаечным ключом. Для соединения с металлическими трубами применяют сгоны, шайбы и сквозные гайки.
Требования к месту расположения радиатора в частном доме
Радиаторы нужно устанавливать в местах наибольших теплопотерь в доме (оконные проемы и входные двери).
Как правило, приборы отопления устанавливаются под каждое окно жилища и в прихожей на стене, рядом с входной дверью дома, в качестве тепловой завесы и сушилки мокрых вещей.
Для максимальной отдачи тепла прибором отопления имеются следующие оптимальные расстояния от радиатора:
- До пола 8-12 см;
- до подоконника 9-11 см;
- до стены 5-6 см;
- выступание радиатора за подоконник 3-5 см (чтобы тепло от радиатора обогревало оконный блок).
Требования к конструкции стены и пола:
- Стена, на которой будет крепиться отопительный прибор, должна быть оштукатурена.
- При креплении к гипсокартонной стене в ней предварительно устанавливают армирующий каркас из бруса.
- Напольные крепления для радиатора устанавливаются на чистовой пол.
Инструмент для установки:
- Дрель или перфоратор,
- Сверло 10 мм,
- Молоток,
- Шуруповерт для завинчивания саморезов при использовании угловых кронштейнов,
- Уровень строительный с ватерпасом или лазерный,
- Карандаш,
- Рулетка,
- Накидной радиаторный ключ из пластика,
- Ключ для американки.
Рекомендации
Самостоятельная замена элементов отопления зачастую связана с рядом допускаемых ошибок. Как их избежать и обеспечить высокую теплоотдачу системы, указано в следующих рекомендациях:
- прочное крепление батарей – залог длительной эксплуатации, потому точек фиксации не должно быть меньше трех;
- обеспечение правильного горизонтального уровня исключит образование «воздушных пробок»;
- независимо от расположения окон в угловых квартирах, все стены, граничащие с улицей, должны оборудоваться радиаторами;
- создание отражающего экрана со стороны стены в плоскости обогревательного элемента будет увеличивать полезную тепловую отдачу;
- при схеме однотрубной разводки между трубами устанавливают байпас, в виде перемычки между входом и выходом теплоносителя, что позволит без отключения всей системы произвести замену или ремонт;
- для расчета количества обогревателей, учитывая при этом, что формулы включают значительное количество коэффициентов, лучше использовать калькуляторы строительных сайтов или обратиться к специалистам;
- чтобы избежать конфликтов с управляющей компанией при замене элементов централизованного отопления в квартире, действия должны пройти согласование в установленном коллективным договором порядке.
Даже при полностью правильной установке элементов отопления владельцы могут сами нарушать режим обогрева. Плотные шторы или гардина, декоративные экраны, широкие подоконники и цветы на них снижают эффективность работы до 20 %.
Варианты подключения радиаторов отопления в частном доме
Мы поговорили про способы прокладки труб по помещениям и выяснили, что наибольшей эффективностью обладают двухтрубные системы, так как они обеспечивают более равномерный прогрев всего здания. Если же здание маленькое, можно ограничиться однотрубной системой – так будет дешевле. Теперь мы поговорим о том, как подключить радиаторы отопления в частном доме. Существуют следующие схемы:
- Боковая схема;
- Нижняя схема;
- Нижняя для двухтрубных систем;
- Диагональная.
Давайте рассмотрим способы подключения радиаторов отопления в частном доме более подробно.
Боковая схема
Боковая схема подключения часто используется в многоквартирных домах, когда теплоноситель спускается сверху вниз, проходя через радиаторы в квартирах. Для того чтобы частично компенсировать остывание теплоносителя, делается подключение с перемычкой. Боковым способом подключаются радиаторы и в частных домах, по двухтрубной схеме – теплоноситель подается сверху, после чего проходит через радиатор и спускается в обратную трубу.
Иногда боковую схему называют односторонней – фактически, это одна и та же схема. Она рекомендована к использованию при установке крупногабаритных батарей отопления для обогрева помещений большой площади.
Нижняя схема
Рассматривая схемы подключения батарей отопления в частном доме, нельзя не упомянуть про нижнюю схему. В ней теплоноситель подводится в нижней части с одного бока и выходит с другого бока. Схема достаточно эффективная, но она ориентирована на однотрубные системы с последовательным подключением радиаторов. В двухтрубных системах такое подключение практически не используется. Нередко такую схему подключения радиаторов называют седельной.
Нижняя для двухтрубных систем
Некоторые батареи отопления устроены так, что входы и выходы у них расположены рядом (как правило, в нижней части). Такие батареи ориентированы на использование в двухтрубных отопительных системах. Схема не лишена определенных недостатков, связанных с неравномерным нагревом. То есть, самая дальняя часть батареи будет более прохладной, чем вся остальная поверхность. Поэтому использование подобных радиаторов не оправдано.
Диагональная схема
Диагональная схема подключения является одной из самых распространенных. Главным ее достоинством является равномерное распределение нагретого теплоносителя по батарее. Сам теплоноситель подается с правую верхнюю часть и удаляется через левую нижнюю часть (или наоборот). Благодаря тому, что он протекает по диагонали (и обязательно сверху вниз), обеспечивается равномерный прогрев всей батареи.
Данная схема ориентирована на использование в двухтрубных системах. В однотрубных системах наличие лишних изгибов вызовет увеличение гидравлического сопротивления.
