Счетчик электроэнергии Матрица: характерные особенности приборов учета и обзор популярных моделей

Устройство и принцип работы

Корпус прибора оборудован следующими узлами:

  • измерительным модулем;
  • микроконтроллером;
  • встроенной памятью и питанием;
  • устройством отображения данных – жидкокристаллическим дисплеем;
  • импульсными выходами;
  • блоком управления нагрузкой;
  • датчиком, фиксирующим вскрытие, температурным и магнитным;
  • катушкой дифференциального тока для исключения опасности хищения ресурсов.

В зависимости от комплектации, изделие может оснащаться модулем для удалённой передачи данных.

Поступающая на прибор электроэнергия фиксируется датчиком тока и напряжения. Сведения анализируются микроконтроллером и выводятся на жидкокристаллический дисплей. Кроме показаний расхода, прибор выводит на дисплей дату по календарю и текущее значение времени суток. Сведения, характеризующие характеристики эксплуатации сети и объём использованных ресурсов может храниться в автономной памяти устройства в течение 10-ти лет.

Назначение АСКУЭ

АСКУЭ нужна, прежде всего:

  • Для непосредственного контроля над качеством, количеством, частотой, напряжением, температурой и другими качественными характеристиками потребляемых человеком ресурсов.
  • Матрица дает возможность оперативно анализировать, накапливать и обрабатывать базы данных с имеющейся информацией для выполнения коммерческих расчетов.
  • АСКУЭ помогает повысить достоверность и оперативность при учете электроэнергии.
  • Для крупных предприятий АСКУЭ незаменимо благодаря разным схемам управления распределением энергии и мощности, что способствует уменьшению энергозатрат.
  • Снижение потребляемой энергии и мощности благотворно сказывается на оплате энергетических ресурсов. Матрица помогает экономить на расходовании электричества.
  • АСКУЭ проводит все расчеты по электроэнергии между поставщиком и потребителем в автоматизированном режиме.

К преимуществам использования матрицы можно отнести систему мониторинга, многотарифный режим, простоту настройки приборов и надежность эксплуатации всей системы. Благодаря системе мониторинга АСКУЭ способна с уверенностью обмениваться данными, передавая их по силовой сети. Эта технология позволяет обеспечивать надежную и устойчивую связь, благодаря двухчастотному каналу ретрансляции сигнала.

АСКУЭ способна предотвратить хищение энергии благодаря возможности сведения балансов. После введения в эксплуатацию матрица заметно снижает потери электричества. Силовое реле со встроенной функцией управления позволяет поставщику наблюдать за расходом потребляемой энергии. В случае потребления больших объемов, чем прописано в договоре, поставщик имеет право на ограничение подачи электроэнергии.

С помощью АСКУЭ поставщик способен отслеживать и линии на предмет загруженности в часы наибольшего потребления энергии. Надежность эксплуатации матрицы, которая заключается в контроле над мощностью, напряжением, частотой тока, дает возможность не только защитить оборудование абонента при возникновении аварии, но и предотвратить незаконное потребление чужих ресурсов.

Особенности в конструкции

Счетчик учета расхода электроэнергии «Меркурий» имеет следующие характерные черты:

  1. безвинтовое исполнение. Благодаря этому, прибор нельзя взломать;
  2. возможность работы при любой полярности. Старые индукционные счетчики (с вращающимся диском) можно было «обмануть», поменяв фазу и нейтраль местами. «Меркурий» в этом случае все равно будет исправно работать;
  3. два способа отображения информации.

По последнему признаку счетчики делятся на:

  • электронные (Меркурий 201.2, 201.4, 201.8): данные отображаются на жидкокристаллическом дисплее, есть функция передачи показаний по проводной сети;
  • электромеханические (Меркурий 201.5, 201.6, 201.7): табло выполнено в виде нескольких вращающихся колец с нанесенными цифрами (отсчетное устройство).

В электромеханическом отсчетном устройстве последнее кольцо выкрашено в красный цвет и отображает десятые доли киловатт-часа. «Меркурий» имеет широкий диапазон рабочих температур. Это позволяет устанавливать счетчики снаружи помещений при условии наличия защитного козырька.


Электронный счетчик электроэнергии Меркурий 201,2

Выпускаются электросчетчики данной марки в однофазном и трехфазном исполнениях. К первой группе относятся счетчики серии «Меркурий 201», ко второй — «Меркурий 230». По классу точности в приборе предусмотрен технологический запас. В его схеме присутствует шунт, позволяющий точно измерить постоянную составляющую тока.

Прибор оснащен пластиковым корпусом, с размерами — 105х105х65 мм (последний — глубина). Вес — от 250 до 350 г (зависит от модели). Крепежные элементы — для установки на DIN-рейку. Клеммная колодка содержит 4 винтовые клеммы (однофазная модель) и защищена съемной крышкой. Цифровое табло располагается на передней панели слева, справа здесь же отображены технические характеристики.

Помимо базовых составляющих — механизма учета расхода электроэнергии, клеммной колодки и индикатора — счетчик «Меркурий» содержит:

  1. оптрон — импульсный выход (телеметрия);
  2. встроенную память. Сюда в автоматическом режиме регулярно записываются показания счетчика;
  3. оптопорт. Предусмотрена функция «электронная кнопка»;
  4. микропроцессор;
  5. PLC-модем. Позволяет включить счетчик в информационно-измерительную систему (удаленный контроль показаний) с проводной сетью.

Потенциальному покупателю важно знать о недостатках электросчетчиков «Меркурий»:

  1. относительно большие габариты. Для сравнения: ширина счетчика СЕ101-R5 от с теми же параметрами и ценой составляет 89 мм, счетчика «Нева 103» от , тоже аналогичного, — 78 мм. Из-за большой ширины приходится приобретать щит больших размеров, а значит и более дорогой. Особенно сложно установить многотарифный счетчик от данного ): в щите приходится выпиливать окно;
  2. труднодоступность места для пломбирования. По отзывам пользователей, иногда приходится самостоятельно расширять отверстие для проволоки или лески пломбы.

«Меркурий» имеет простенький дизайн. Если предполагается установка в квартире, многие предпочитают более стильные модели.

Как обеспечивается экономия

Матричный счетчик электроэнергии обеспечивает высокоточный учет потребляемого электричества, используя дифференцированный тариф, по которому стоимость электричества зависит от времени суток. Потребитель может самостоятельно установить для себя подходящий режим работы бытовых приборов, чтобы платить за электричество меньше.

Устанавливая счетчик Матрица, потребители электроэнергии лишают себя риска хищения электроэнергии недобросовестными людьми. Общая потеря электричества объекта может заключаться только в технических утечках, сумма дополнительных взносов, которые в квитанции указываются в виде «общедомовых нужд» или «потерь электричества», будет заметно сокращена. Поэтому добросовестным потребителям не придется оплачивать мошеннические действия других людей.

Система учета электроэнергии Матрица имеет в своей конструкции специализированное силовое реле, которое в случае необходимости полностью отключает подачу электроэнергии абоненту, обеспечивая таким образом его защиту от возможного возникновения короткого замыкания, а также резких скачков напряжения, которые часто происходят при утечках. Если специалисты грамотно выставят конфигурации функции защитного отключения, она может помочь избежать риска дорогостоящего ремонта оборудования, который неизбежно потребуется при возникновении каких-либо аварийных ситуаций.

Счетчик осуществляет передачу всех данных в Центр через защищенные протоколы связи. История показаний постоянно сохраняется в памяти устройства, а также в базе данных, благодаря чему внесение каких-либо корректировок исключено. Если между компанией, обеспечивающей дом электроэнергией, и потребителем возникнут какие-то конфликтные ситуации, можно изучить историю показаний и понять, кто прав.

Снятие показаний

Во время работы аппарат находится в спящем режиме, с отображением на дисплее текущей даты и времени. Для включения режима потребления необходимо нажать кнопку на корпусе и удерживать её в течение 3-х секунд.

Прибор позволяет учитывать показания по 4-м тарифам. Переход отображения показаний между тарифами производится в автоматическом и ручном режиме, нажатием на указанную кнопку.

Для снятия показаний необходимо:

  1. Выписать значение расхода по определённому тарифу, исключив дробную составляющую.
  2. От записанного числа вычесть данные по прошлому месяцу.
  3. Разность умножить на расценку по тарифу.
  4. Указанную операцию повторить для каждого тарифного плана.
  5. Суммировать полученные значения.

Виды счетчиков

Существует несколько типов трехфазных счетчиков электроэнергии. Их можно классифицировать по типу работы, конструктивному исполнению и области применения (параметрам). По типу работы приборы делятся на:

  1. Однотарифные;
  2. Двухтарифные.

Однотарифный является стандартным. Здесь тариф не может быть выбран – он только один. Они монтируются в квартиры, дома, подсобные помещения и на производственные объекты.

Двухтарифный или многотарифный трехфазный счетчик (к примеру, модель Меркурий) устанавливается в щит учета, если требуется расчет тока по разным тарифам. В ночное время стоимость 1 кВт энергии значительно ниже, поэтому такими приборами часто пользуются люди, ведущие ночной образ жизни или предприятия. Это позволяет уменьшить расход денежных средств на оплату электроэнергии.

Они часто оборудуются пультом для того, чтобы потребитель мог переключиться с одного режима на другой или выключить счетчик, если тот перестал считать. Естественно, модели с дистанционным управлением обойдутся дороже, чем стандартные.

По конструктивному исполнению они делятся на:

  1. Механические (Матрица от Мосэнерго и эталонные модели от Энергомера);
  2. Электронные (Каскад, Омрон).

Механический учетный прибор называется индукционным. Его принцип работы заключается в преобразовании электрической энергии в механическую, за счет которой изменяется положение стрелки счетчика. При отключении всех электроприборов её положение возвращается в ноль, не изменяя ранее указанные показатели. Электронный аналог имеет более современный цифровой экран. Он отличается от механического только внешним видом, качество работы обоих приборов находится на одном уровне.

Но если Вы планируете установку счетчика на улицу, то рекомендуем использовать электронный наружный прибор. Он более устойчив к перепадам температуры и производится в герметичном корпусе. Даже при сильных осадках вероятность попадания инородного тела в корпус равна нулю.

Фото — электронный

К слову, и механические, и электронные трехфазные счетчики можно остановить, не срывая пломбу, и смотать небольшое количество показаний. Для этого используются специальные магниты и небольшие трансформаторы. Нужно помнить, что во время применения частотника, некоторые контакты могут повреждаться, что сказывается на работе учетника.

По типу подключения они могут быть прямого и трансформаторного включения. Эти характеристики зависят от потребностей и параметров устройства.

Видео: технические характеристики трехфазных счетчиков электроэнергии

Разновидности счётчика

Производитель предлагает более 24 вариантов исполнений прибора, с возможностью индивидуальной комплектации по заказу потребителя.

Расшифровка маркировки счётчика Матрица

Модификации изделия различаются следующими особенностями:

  • предназначением для эксплуатации в одно- и трёхфазных электрических цепях(Однофазные счетчики: Матрица NP71E.1-12-1, Матрица NP71E.2-1-5 split, Матрица NP-71E 1-10-1, Матрица NP-523 split; Трёхфазные счетчики: Матрица NP73E.3-14-1, Матрица NP73E.3-5-1, Матрица NP73E.3-17-1, Матрица NP73E.2-12-1, Матрица NP73E.2-6-1, Матрица NP73E.1-10-1, Матрица NP 73E.1-11-1, Матрица NP-73E.2-2-2, Матрица NP-73E.3-6-2);
  • токовым диапазоном и величинами номинального напряжения;
  • классом точности;
  • типом энергии, для измерения которой предназначен прибор – активной и реактивной;
  • типом встроенного модема;
  • наличием и характеристиками реле.

Рекомендуем:  Счётчик электроэнергии Ник 2303 — описание и разновидности прибора

Изделия могут выполняться в следующих вариантах исполнения:

  • базовом;
  • стандартном;
  • расширенном.

Детальнее о комплектации прибора указано в его паспорте или в каталоге(он находится в конце статьи).

Видеообзор одного из счётчиков Матрица:

Инструкция по использованию прибора

После того, как закончен монтаж устройства и проведены все сопутствующие работы, его нужно включить. На дисплее отобразиться различная информация, которая будет показана на сменяющихся экранах. Изменения проходят автоматически каждые 5-10 секунд

Если появилась необходимость просмотра важной информации, это делается с помощью функциональной кнопки, она же включает дисплей после длительного простоя или температуры воздуха ниже -20 оС по Цельсию

Значность отображаемых на дисплее знаков составляет ровно шесть. Указываются данные дифференцированного тарифа по суточным зонам, индикация активной энергии, OBIS код. В случае некорректного монтажа или других технических причин на экране отобразиться информация об ошибках с кодовым значением от 1 до 8, для каждой отведена позиция, значения указаны в инструкции. Для каждой модели счетчика существует ряд технических параметров, присущи только им.

Однофазные и трехфазные

Компания Матрица выпускает однофазные и трехфазные счетчики. Без проблем можно найти подходящий под свои потребности прибор в любом современном магазине электротоваров в большинстве городов России. Оба типа устройств не имеют практически никаких отличий, включая стоимость, поэтому выбор в данном случае будет зависеть только от конкретных запросов пользователя, а также от типа используемой в его доме сети энергоснабжения.

Производитель предлагает гражданам приобрести специализированные маршрутизаторы, но их использование в основном актуально для различных предприятий. Главным отличием является большая мощность и заметно более высокая стоимость.

Достоинства

Однофазный электросчетчик Матрица NP515.2UD

Любой счетчик от компании «Матрица» является очень высокофункциональным устройством, которое вполне способно выполнять довольно-таки широкий круг различных задач.</p>

Основными задачами счетчика «Матрица» являются учёт и измерение активной энергии в одном-двух направлениях.

Также счетчик компании «Матрица» легко и просто может справиться с такой задачей, как мгновенное измерение и подача нужного количества электрического тока, напряжения и температуры.

Но самими главными функциями и достоинствами счетчиков «Матрица» являются:

  1. Многотарифный учёт энергии. Всего доступно примерно шесть-восемь временных тарифов ( с учётом дополнительных дней).
  2. Счетчики компании «Матрица» способны использовать основное и дополнительное реле. Это необходимо для того, чтобы предотвратить любые попытки короткого замыкания и пожара.
  3. Счетчики «Матрица» позволяют свободно и беспрепятственно дистанционно считывать данные и конфигурации с самого счетчика. Эту задачу может выполнить прибор учёта.

Абсолютно все счетчики от компании «Матрица» могут контролировать все нужные параметры сети, которые способны предотвратить возможность поломки счетчика и избежать короткого замыкания:

Трехфазный электросчетчик NP545

мощность (работает система от перегрузки счетчика);</li>электрический ток (система защиты от КЗ (короткое замыкание) внутри счётчика);</li>электрическое напряжение (система защиты от перенапряжения счетчика);</li>баланс подачи тока и напряжения (система защиты от возможного перекоса напряжения в счетчике);</li>температурный баланс (система защиты от перегрева счетчика).</li></ul>

Все счётчики от компании «Матрица» являются фактически основными компонентами системы АИИС КУЭ на специальной базе SMART INS, которая, соответственно, сделана по специальной технологии ADDAX.

Данная система позволяет счетчику:

  • самостоятельно делать сбор всех данных с приборов учёта;
  • способность моментально и быстро среагировать практически на любое опасное положение в сети;
  • счетчик способен легко сократить и предотвратить любые потери электроэнергии за счёт ведения пофазного баланса.

Возможно, Вас заинтересует статья об электронных счетчиках электроэнергии.

Статью об особенностях перепрограммирования электросчетчиков читайте здесь.

Функционал счетчиков Матрица

Счетчик Матрица представляет собой один из ключевых компонентов АИИС КУЭ. С его помощью реализуется сразу несколько полезных функций:

  • автоматический сбор показателей, поступающих со счетчиков;
  • оперативная реакция на любые аварийные ситуации, возникающие в работе сети энергоснабжения;
  • значительное сокращение потерь электричества за счет сведения пофазного баланса, а также наличия в конструкции датчиков вскрытия приборов учета и дифференциального тока;
  • дистанционное регулирование параметров счетчика, отслеживание режима потребления электроэнергии абонентами;
  • контроль отдельных параметров энергоснабжения;
  • управление уличными источниками освещения;
  • обмен данными с биллинговыми системами для оформления достоверных счетов за потребленную электроэнергию.

<index>

Счетчик электроэнергии матрица – высокоинтеллектуальный прибор, обладающий функциональностью, одна из которых – фиксирование и передача показаний энергии.

Электросчетчик предназначается:

  1. Автоматический подсчет активной и реактивной электроэнергии.
  2. Многотарифный учет электричества. Установка до 6-ти временных тарифов.
  3. Фиксирование моментальной нагрузки, температурных показателей, напряжения, переменного тока.
  4. С помощью вспомогательного реле защищает от перепадов энергии, короткого замыкания.
  5. Функция дистанционного считывания показаний.
  6. Передача данных об аварийных ситуациях на подстанцию.

Счетчик оснащен датчиками, которые исключают любые попытки проникновения:

  • Взламывание клемника и устройства.
  • Выявление неполадок в работе прибора.

Электросчетчики для квартиры

Рассмотрим основные типы и особенности приборов учета. Это поможет в последствии выбрать для себя нужный.

Индукционный электросчетчик

Рис. 2. Индукционный электросчетчик

Данный счетчик работает за счет магнитного поля, которое образуется при помощи двух катушек. Это катушки – тока и напряжения. Магнитное поле создаваемое данными катушка и приводит в движение диск, а он уже и вращает счетный механизм. То есть становится понятно, что при повышении и тока и напряжения – диск начинает вращаться все быстрее и быстрее.

Эти счетчики устанавливались повсеместно во всех щитках многоквартирных домов. И сейчас еще можно их встретить во множестве. Хотя и идет их замена. Как было замечено выше, такие счетчики имеют довольно большой класс точности – 2,5. Что очень много. Но к плюсам данного прибора можно отнести их довольно хорошую надежность. Срок их службы во многом превышал пятнадцать лет.

Электронные счетчики

Рис. 3. Электронный электросчетчик

Данный прибор занимается измерением тока и напряжения сразу в сети. У него нет – диска и счетчика. Которые обуславливали как передаточные механизмы изрядную потерю правильности учета. В данном случае данные передаются на экран (дисплей) и заносятся в память прибора, с помощью цифрового способа.

У данного типа приборов достаточно много плюсов.

  • Он достаточно – компактен.
  • Возможность установки – многотарифных приборов.
  • При помощи установки в счетчик дополнительных схем, можно повысить его точность.
  • Считывание показателей не составляет особого труда.
  • Такой прибор не подается попыткам «скрутить» его показания.
  • Удобный интерфейс и возможность его использования в полностью автоматизированных системах.

Но по сравнению и счетчиком индукционным, данный прибор обладает более низкой надежностью и стоит на порядок выше.

Счетчик с разными тарифами

Рис. 4. Однотарифные и многотарифные приборы учета

Разница между однотарифным и многотарифным счетчиком заключается в следующем. Многотарифные приборы учета позволяют экономить электроэнергию за счет ее тарификации в определенное время. Следует заметить, что период во время, которого наступает действие уменьшенного тарифа – это ночь. Правда в квартире значительную экономию бывает получить достаточно сложно. Так как в ночное время мало, какими электроприборами можно пользоваться. Зачастую – это стиральная машинка. Но современные виды данной техники и так имеют класс энергопотребления – А. И поэтому значительно сэкономить, на этом не получиться. Если конечно, вы не ведете ночной образ жизни или же используете электричество для обогрева. Для этого применяются конкретно — электросчетчики двухтарифные.

Так же совместно с многотарифными электросчетчиками нужно ставить дополнительные защитные устройства. При этом, надежность самого прибора учета не всегда бывает на высоте.

Однотарифный счетчик довольно прост. В отличие от своего собрата он намного дешевле и более долог в эксплуатации.

Трехфазный или однофазный

Рис. 5. Однофазный и трехфазный электросчетчик

В данном случае нужно учитывать такой аспект – какой тип электропроводки используется по конкретному многоквартирному дому. Соответственно от этого и нужно исходить при выборе фазности данного прибора.

Мощность

Одна из важных характеристик прибора, которую тоже надо учитывать. Для этого необходимо высчитать среднюю мощность, которая потребляется всеми электрическими приборами, которые находятся в квартире. Существуют устройства с расчетом на ток от 5А до 100А.

Меркурий 201 и пять его моделей

Меркурий 201

Меркурий 201 – современный счётчик расхода активной энергии потребителями бытовой электрической сети. Прибор изготавливается компанией «Инкотекс», модель 201 имеет несколько модификаций, каждая со своей спецификой.

Внешне модели электроизмерительных устройств отличаются индексами. Каждая из приведенных пяти модификаций Меркурий 201 имеет свой предел измерения силы переменного тока,  свой способ вывода расхода электроэнергии на лицевую панель. Максимальных рабочий ток устройства составляет от 5 до 10 А, способ индикации показаний бывает как жидкокристаллическим, так и механическим.

Принцип работы счётчика Меркурий 201 состоит в том, что первичные сигналы потребления электроэнергии формируются датчиками напряжения и тока. Потом они поступают на преобразователь, управляемый микроконтроллером. После расшифровки сигналы подают информацию к устройству вывода механического или жидкокристаллического типа.

Схема подключения ЭМ, расположенного на общем электрощите этажа (СНиП )

Счётчик электроэнергии Меркурий 201 предназначен как для самостоятельного учёта расхода электричества, так и для работы в автоматической информационно-измерительной учётной системе.

Сейчас счётчики марки Меркурий 201 — наиболее доступные и точные. Они заменяют старые устройства учёта расхода электроэнергии с вращающимися дисками.

Это интересно: Очистка воды от извести из скважины: разбираем вместе

Как подключить электросчетчик «Меркурий 201»: пошаговая инструкция

В первую очередь необходимо приобрести электросчетчик. Для этого в энергосбыте нужно заранее узнать, какой класс точности должен быть у прибора учета.
Устанавливается оборудование на стене в специально отведенном для него месте

Важно, чтобы оно было сухим, а также находилось недалеко от входа в помещение, к которому можно без проблем подвести кабель, проводящий электрический ток. В соответствии с установочными размерами прибора учета выполняется разметка отверстий под крепления

После чего электросчетчик закрепляется на стене при помощи трех винтов.
Перед тем как подключить электросчетчик, важно убедиться в том, что после установки прибор расположен строго вертикально.
К счетчику подключается проводка, которая ведет на распределительный щит, от которого осуществляется подача электроэнергии к потребителям

В соответствии с установочными размерами прибора учета выполняется разметка отверстий под крепления

После чего электросчетчик закрепляется на стене при помощи трех винтов.
Перед тем как подключить электросчетчик, важно убедиться в том, что после установки прибор расположен строго вертикально.
К счетчику подключается проводка, которая ведет на распределительный щит, от которого осуществляется подача электроэнергии к потребителям. Подключение следует выполнять согласно схеме, одинаковой для всех типов приборов учета.
На УЗО подсоединяется фаза

Автоматы или предохранитель, «а ноль» в большинстве случаев, крепятся на общую клеммную панель. Клемма фазы располагается на счетчике второй справа, первой справа – «а ноль».
При подключении проводов к клемным зажимам устройства важно оставить свободный запас примерно 60 мм. Это позволит выполнять замеры посредством электроизмерительных клещей и в случае неправильно собранной схемы легко произвести переподключение.
И в завершение нужно вызвать специалиста электроснабжающего предприятия. Он проверит правильность подключения квартирной сети к прибору учета, а также произведет подключение и опломбирование устройства.

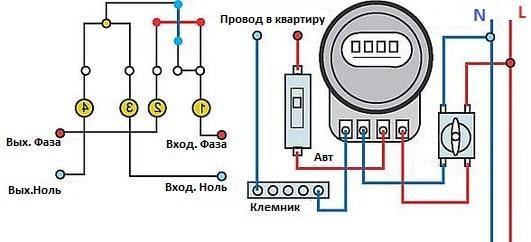

Подключение следует выполнять согласно схеме, одинаковой для всех типов приборов учета.
На УЗО подсоединяется фаза. Автоматы или предохранитель, «а ноль» в большинстве случаев, крепятся на общую клеммную панель

Клемма фазы располагается на счетчике второй справа, первой справа – «а ноль».
При подключении проводов к клемным зажимам устройства важно оставить свободный запас примерно 60 мм. Это позволит выполнять замеры посредством электроизмерительных клещей и в случае неправильно собранной схемы легко произвести переподключение.
И в завершение нужно вызвать специалиста электроснабжающего предприятия

Он проверит правильность подключения квартирной сети к прибору учета, а также произведет подключение и опломбирование устройства.

Теперь вы знаете, как правильно подключить электросчетчик, однако не стоит забывать, что самостоятельная замена устройства без согласования с компанией, которая осуществляет поставку электрической энергии, строго запрещена. Без разрешающей документации на установку нового оборудования старый электросчетчик также запрещается снимать.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
