Водяной тёплый плинтус
Чаще такие системы устанавливают в частных домах
Особый комфорт в жилых помещениях может создать собранный водяной тёплый плинтус своими руками. Если посмотреть на водяной плинтус с конструктивной точки зрения, то мы увидим компактные «растянутые » в длину модули.
Для монтажа плинтусной системы водяного отопления наиболее подходят частные домовладения или общественные учреждения. Необходимые условия для монтажа тёплых плинтусов – это наличие газового котла и центральное водоснабжение.
В некоторых случаях используют котлы, работающие на твёрдом и жидком топливе. Также потребуется резервная ёмкость (водонапорная башня) для восполнения уровня воды в отопительной системе.
Плинтусные конвекторы с водяным теплоносителем устанавливают по периметру помещения. Модульный жидкостный электро обогреватель может быть различной длины. В углах помещения модули соединяют специальными угловыми элементами, чем заполняют полностью обогреваемый периметр комнаты. Благодаря такому размещению плинтусов, помещение прогревается более равномерно, чем при отоплении обычными водяными радиаторами.
В противном случае вас могут оштрафовать и заставить демонтировать обогреватели.

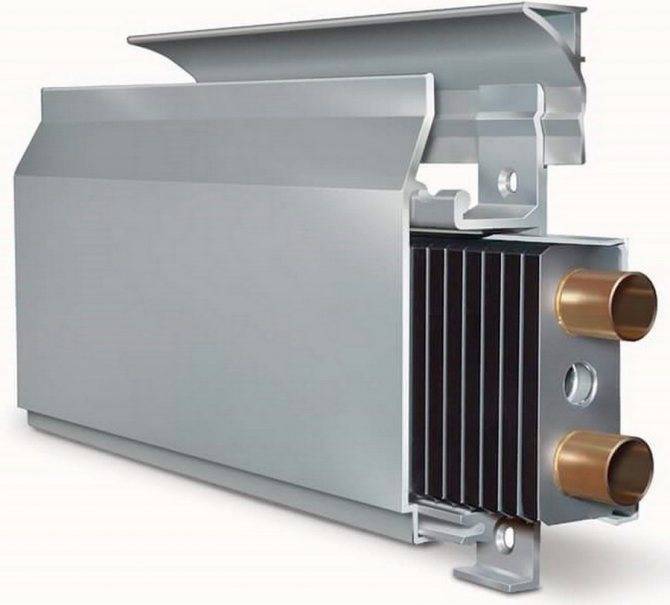

Конструкция водяного конвертера
Труба с горячей водой присоединена к газовому котлу
Конструкция плинтуса довольна проста. Верхняя труба, как правило, выходит из системы газового котла, проходит через весь периметр обогреваемой площади и переходит в нижнюю обратную трубу. Нижняя труба возвращает охлаждённый теплоноситель в газовый котёл.
Трубопроводы вмонтированы в корпуса ребристых теплопередатчиков. За счёт ребристого строения поверхность теплоотдачи многократно увеличивается, что значительно способствует активной циркуляции нагретых воздушных масс.
Статья по теме: Как сделать арбалет. Самостоятельное изготовление. Самодельный арбалет
Чтобы установить тёплый плинтус водяного обогрева самостоятельно, надо обладать достаточным опытом работы по монтажу сантехнического оборудования. Рассказывая ниже об особенностях монтажа тёплого водяного плинтуса, мы обращаемся именно к таким людям. Это поможет при выборе той или иной системы обогрева жилища.
Принцип функционирования водяных плинтусов
Принцип обогрева помещения жидкостным конверторным плинтусом ничем не отличается от обогрева другими приборами.
Холодный воздух поступает через нижний паз корпуса плинтуса.
Проходя через теплообменник, горячий воздух медленно поднимается, равномерно растекаясь по всему объёму помещения.
Монтаж плинтусной системы водяного отопления
В строительных супермаркетах всегда можно приобрести нужную вам готовую систему водяного отопления плинтусов. Имея даже небольшой опыт сантехнических работ, вы вполне сможете сделать тёплый плинтус своими руками. Подробнее об отоплении теплым плинтусом смотрите в этом видео:
После соответствующей разметки точек крепления кронштейнов и их установки монтируют сами жидкостные модули (смотрите выше монтаж электрических плинтусов). В отличие от электрических обогревателей монтаж жидкостных модулей требуют тщательного контроля плотности соединений трубопроводов.
Испытание смонтированных плинтусов
Молекулы воздуха значительно меньше молекул воды. Практика показывает, что проверка плотности соединений более эффективна созданием высокого давления сжатого воздуха внутри трубопроводов.
В местах, где будет происходить утечка, появятся пузыри. Неплотности соединений устраняют и проводят повторное испытание на герметичность всей системы.

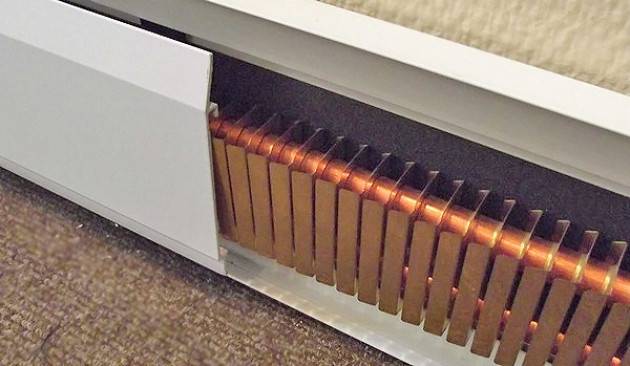

Облицовка плинтусов
Строение коробов водяных плинтусов ничем не отличается от облицовки электрических модулей. Короба делают обычно из тонколистового эмалированного железа.
Производители, идя навстречу пожеланиям потребителей, делают корпуса плинтусов различной расцветки. В основном в ассортименте преобладают корпуса белого цвета или с поверхностью, имитирующей ценные породы дерева, природного камня или натуральной кожи.
Технология установки
Процесс монтажа можно поделить на четыре основных этапа:
Этапы монтажа теплого плинтуса
Далее подробно рассмотрим каждый из этих этапов.
Подготовка проекта
Работа по обустройству любого отопления начинается с подготовки проекта, и установка плинтуса не является исключением. Прежде всего нужно определиться как будет выполнена разводка. Плинтуса можно подключить одним из трех существующих способов:
Схема подключения плинтуса к коллектору
Также нужно определиться с мощностью приборов отопления, которая зависит от площади помещения. Расчет выполняется с учетом того, что один погонный метр плинтуса имеет мощность 225 Вт. В среднем для прогрева одного квадратного метра помещения требуется мощность в 40 Вт.
После выполнения всех расчетов нужно изобразить на бумаге как будет проходить разводка в квартире и где будут располагаться плинтуса. Это позволит посчитать необходимое количество всех материалов, таких как трубы и фитинги.
Подготовка и крепление основы
Инструкция по установке основы выглядит следующим образом:
| Иллюстрации | Описание действий |
 | Установка уголка:
|
 | Монтаж теплоизоляционной ленты. Приклейте самоклеящуюся теплоизоляционную ленту вдоль всего углового профиля. |
 | Монтаж кромочного профиля:
|
Так выглядит готовая основа, к которой крепится греющий элемент
Крепление теплообменника
Установка теплообменника выполняется следующим образом:
| Иллюстрации | Описание действий |

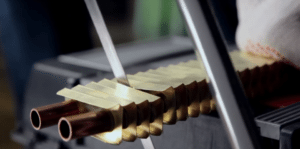

 | Подготовка греющего модуля:
|

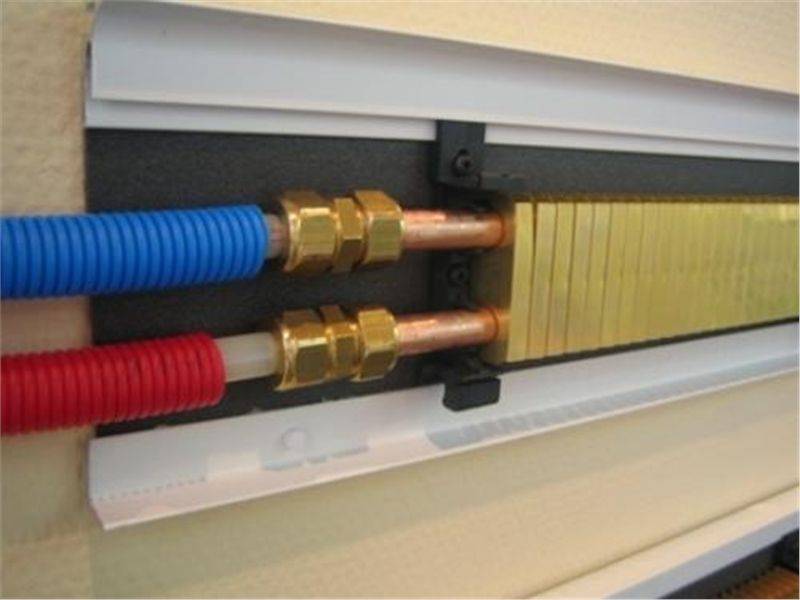

 | Установка фитингов. Закрепите на концах медных трубок компрессионные фитинги для подключения разводки, а также для замыкания контура. Установка фитинга осуществляется в такой последовательности:
|
 | Установка греющего модуля:
|
На этом монтаж водяного плинтуса, по сути, завершен, осталось только подключить трубы. Для этих целей тоже используются компрессионные фитинги. В остальном работа выполняется так же, как и при подключении обычных радиаторов отопления.
В процессе опрессовки осмотрите все соединения
Опрессовка
Теперь необходимо выполнить опрессовку (проверку качества соединения труб). Для этого вначале осуществляется заполнение системы водой. На этом этапе обязательно нужно выпустить воздух. Чтобы упростить данную процедуру, при подключении плинтусов установите краны Маевского.
Затем нужно повысить давление в системе до 3 бар, и пронаблюдать за всеми соединениями. В случае обнаружения разгерметизации, дефект нужно исправить. Опрессовка должна выполняться как минимум в течение 24 часов.
Как установить водяной тепло плинтус своими руками
Стоит признать, что единственное, чем не могут похвастаться теплые водяные плинтуса – цены. Отзывы при этом утверждают, что такая трата оправдана и в будущем вы не пожалеете о своем вложении. Однако как быть, если такая стоимость не входит в ваши возможности? В этом случае можно сэкономить, проведя работы самостоятельно, не прибегая к помощи специалистов.
Вот список материалов, которые понадобятся вам для самостоятельной работы:
-металлопластиковые трубы;
-теплоизоляционный материал;
-коллектор с кранами;
-переходники (как металлические, так и пластиковые);
-набор обычных инструментов, имеющихся у любого домашнего мастера;
-плинтусные конвекторы с набором заглушек, а также декоративными крышками.
Для монтажа теплоплинтуса понадобятся трубы диаметром 16 мм
Традиционно установка начинается с монтажа коллектора, к которому подводится труба, предназначенная для обеспечения питания отопительного устройства. В качестве первоисточника тепла может быть использован газовый, электрический, жидкостный или твердотопливный котел. Одним словом тот, который имеется в наличии
Обратите внимание, что для корректной работы отопления давление должно быть в норме и составлять 3 атм. Для обеспечения корректного отопления комнаты, необходимо произвести некоторые расчеты, а именно – какое количество тепловой энергии требуется для обогрева помещения данного размера
Например, для стандартной комнаты площадью 12 м², где есть одно окно, потребуется около 13 м плинтусов мощностью не менее 100 Вт на 1 м
Для обеспечения корректного отопления комнаты, необходимо произвести некоторые расчеты, а именно – какое количество тепловой энергии требуется для обогрева помещения данного размера. Например, для стандартной комнаты площадью 12 м², где есть одно окно, потребуется около 13 м плинтусов мощностью не менее 100 Вт на 1 м.
Полезный совет! При подсчете необходимого количества плинтуса, не забудьте вычесть из общего периметра ширину дверного проема. В противном случае вы переплатите практически за целый лишний метр.
Вполне допускается установка плинтуса не по всему периметру комнаты, а лишь в некоторых её частях. Это удобно, если у вас имеется встроенная мебель, или же вы используйте теплый плинтус как дополнительный, а не как основной источник тепла.
Вывод полиэтиленовых труб для теплого плинтуса
Разводка труб для теплого водяного плинтуса: отзывы и советы по установке
Разобравшись с подсчетами и подготовив все необходимое для работы, можно переходить непосредственно к подключению системы. Разводка труб осуществляется путем их прокладывания по черновому полу таким образом, чтобы к началу каждого контура был отдельный подход. Само собой разумеется, что каждый контур требует наличия двух труб: одной для подачи теплоносителя, и второй для забора. На этом этапе вам понадобятся переходники, которые используют для подключения радиаторов.
-первым делом необходимо прикрутить основание. В дальнейшем к нему будет крепиться теплообменник, изготовленный из цветных металлов;
-закрепив теплообменники, их необходимо соединить. Для этого используются угловые или прямые переходники;
Полезный совет! Обращайте внимание на то, чтобы все соединения были плотно затянуты. В противном случае возникает риск появления протечки
-перед тем как завершить установку, система обязательно проверяется на герметичность. Для этого пускается в нее под давлением вода до тех пор, пока система не будет полностью заполнена, затем она заглушается. Нужно внимательно осмотреть каждое соединение, чтобы убедиться, что нигде нет протечек. Если неисправностей не обнаружено, можно снова включить систему;
Систему водяного теплого плинтуса необходимо обязательно протестировать на герметичность
в завершение работ закрываются коробы при помощи специальных панелей и заглушек, идущих в комплекте, и отличающихся в зависимости от выбранной модели.
Как видно, главная задача, которая стоит перед вами – обеспечить полную герметичность всех соединений. Лучше несколько раз проверить, что все соединения закручены плотно, а в случае сомнений еще раз дополнительно их подтянуть, чтобы исключить риск протечки.
Еще один совет, который желательно принять во внимание, если вы впервые планируете монтировать теплый плинтус самостоятельно – подача теплоносителя должна осуществляться через верхнюю трубу. Уходить вода будет через нижнюю
Нельзя сказать, что это обязательное условие, однако, согласно технологии, именно так считается правильным.
Принцип работы тёплых плинтусов
Суть самой идеи обогрева тёплыми плинтусами заключается в том, что система отопления располагается по периметру помещения возле пола. Нагретый воздух в конвекторе медленно поднимается вдоль стен. За счёт этого прогревается весь объём комнаты.
Тепло от конвекторов не повлияет на мебель
Тёплые плинтусы практически не занимают большого пространства. Несмотря на высокие показатели мощности, вблизи конвекторов спокойно можно размещать мебель и прочие предметы интерьера. Поверхность конвекторов не нагревается до опасного уровня температуры, вызывающего ожоги.
Торговая сеть предлагает на продажу системы тёплых плинтусов двух видов. Это электрический плинтус и тёплый плинтус водяной. Рассмотрим каждый обогреватель.
Электрический тёплый плинтус
Как сделать тёплый плинтус своими руками, работающий от электросети? Имея навыки работы с электротехникой, можно собрать электрический тёплый плинтус вполне самостоятельно.
Обогреватель состоит из двух горизонтально расположенных медных трубок. Через верхнюю трубку проходит силовой кабель, покрытый силиконовой изоляцией. В нижнюю медную трубку продевают трубчатый электронагреватель. Вся система управляется через датчик температуры воздуха блоком терморегуляции.
Нагревательный элемент — обычный ТЭН
При падении или увеличении температуры внутри помещения тэны периодически включаются, выключаются, обеспечивая этим постоянный температурный режим.
Приобретают комплект тёплого плинтуса на основе расчёта длины нагревателей, углов поворота и прочих сопутствующих элементов. Сам нагревательный элемент представляет собой трубчатый электронагреватель (ТЭН), заключённый в медную оболочку.
Статья по теме: Новогодние вытынанки на окна
В свою очередь медная труба продета через корпус из ребристых тепловых отражателей (радиатор). Электрические нагревательные модули производят нескольких типоразмеров. В зависимости от длины электрообогревателя меняется его мощность, что видно из таблицы:
| № | Длина ТЭНа мм | Мощность Вт |
| 1 | 700 | 140 |
| 2 | 1000 | 200 |
| 3 | 1500 | 300 |
| 4 | 2500 | 500 |
Монтаж электрического плинтуса
Устанавливайте нагревающий элемент в 3 см от стены
Собрать свой напольный электрообогреватель вручную может только человек с большим опытом электротехнической работы. Рассчитать размеры тэнов, сделать радиаторные насадки, установить соединительные кабели это очень сложная и ответственная работа. Поэтому проще купить готовые элементы отопления тёплых плинтусов.
Когда уже приобретён обогревающий комплект плинтусов, приступают к подготовительным работам.
Монтируют электрообогреватель в несколько этапов:
- Устанавливаю монтажную коробку на высоте 4 – 6 см от пола. Подводят провода питания к распределительной коробке.
- На удобной высоте на стене монтируют выключатель с терморегулятором.
- На всю высоту плинтуса на стены наклеивают защитную ленту толщиной 3 мм.
- На стены наносят разметку под крепления под плинтуса с подогревом.
- Сверлят отверстия под дюбеля в местах, где должны устанавливаться крепления.
- Через технологические отверстия в кронштейнах ввинчивают шурупы в дюбель.
- На установленные кронштейны навешивают тепловой нагревательный модуль.
- Соединяют модули электрическими проводами параллельно.
- К системе подключают устройство защитного отключения (УЗО).
- Подсоединяют датчик температуры воздуха.
- Производят контрольное включение электроплинтуса. В случае выявления неисправности немедленно её устранить.
- Устанавливают облицовку плинтуса.

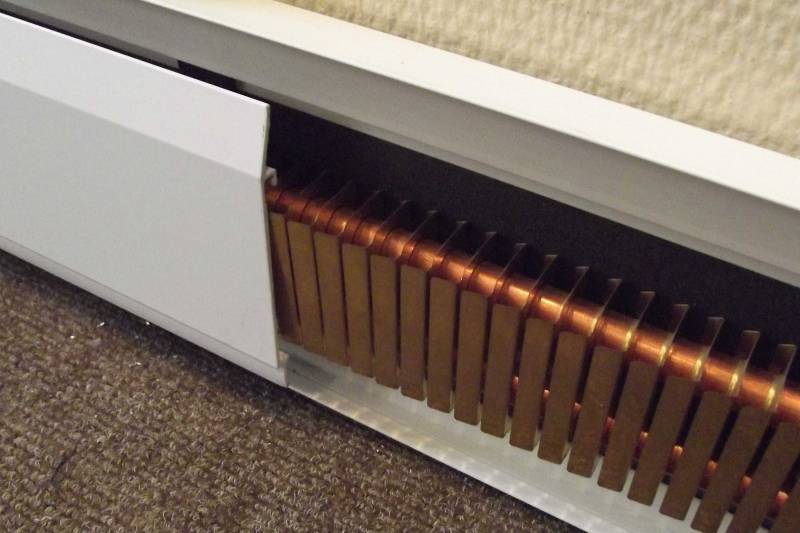

Облицовка плинтуса делается из эмалированных металлических панелей или пластика. Облицовка должны не доставать до поверхности пола 20 – 30 мм. На верхней части панелей имеются горизонтальные прорези. Такая конструкция обеспечивает постоянное перемещение воздушных масс снизу вверх. Облицовка плинтуса помимо своей функции воздуховода, исполняет защитную роль от случайных механических воздействий.
Статья по теме: Как выбрать современную горку в гостиную (зал)
Работы, связанные с подводом электроэнергии к плинтусу, подключением к электросчётчику, установкой системы терморегуляции лучше всего поручить специалисту.
Монтаж тёплого плинтуса обеспечивает полную электробезопасность. Места соединений проводов с контактами модулей закрывают термоусадочными трубками. Трубки защищают поверхность контактов от влаги. Подробнее о монтаже теплого плинтуса смотрите в этом видео:
Принцип работы тёплых плинтусов
Суть самой идеи обогрева тёплыми плинтусами заключается в том, что система отопления располагается по периметру помещения возле пола. Нагретый воздух в конвекторе медленно поднимается вдоль стен. За счёт этого прогревается весь объём комнаты.
Тепло от конвекторов не повлияет на мебель
Тёплые плинтусы практически не занимают большого пространства. Несмотря на высокие показатели мощности, вблизи конвекторов спокойно можно размещать мебель и прочие предметы интерьера. Поверхность конвекторов не нагревается до опасного уровня температуры, вызывающего ожоги.
Торговая сеть предлагает на продажу системы тёплых плинтусов двух видов. Это электрический плинтус и тёплый плинтус водяной. Рассмотрим каждый обогреватель.
Электрический тёплый плинтус
Как сделать тёплый плинтус своими руками, работающий от электросети? Имея навыки работы с электротехникой, можно собрать электрический тёплый плинтус вполне самостоятельно.
Обогреватель состоит из двух горизонтально расположенных медных трубок. Через верхнюю трубку проходит силовой кабель, покрытый силиконовой изоляцией. В нижнюю медную трубку продевают трубчатый электронагреватель. Вся система управляется через датчик температуры воздуха блоком терморегуляции.
Нагревательный элемент — обычный ТЭН
При падении или увеличении температуры внутри помещения тэны периодически включаются, выключаются, обеспечивая этим постоянный температурный режим.
Приобретают комплект тёплого плинтуса на основе расчёта длины нагревателей, углов поворота и прочих сопутствующих элементов. Сам нагревательный элемент представляет собой трубчатый электронагреватель (ТЭН), заключённый в медную оболочку.
В свою очередь медная труба продета через корпус из ребристых тепловых отражателей (радиатор). Электрические нагревательные модули производят нескольких типоразмеров. В зависимости от длины электрообогревателя меняется его мощность, что видно из таблицы:
| № | Длина ТЭНа мм | Мощность Вт |
|---|---|---|
| 1 | 700 | 140 |
| 2 | 1000 | 200 |
| 3 | 1500 | 300 |
| 4 | 2500 | 500 |
Монтаж электрического плинтуса
Устанавливайте нагревающий элемент в 3 см от стены
Собрать свой напольный электрообогреватель вручную может только человек с большим опытом электротехнической работы. Рассчитать размеры тэнов, сделать радиаторные насадки, установить соединительные кабели это очень сложная и ответственная работа. Поэтому проще купить готовые элементы отопления тёплых плинтусов.
Когда уже приобретён обогревающий комплект плинтусов, приступают к подготовительным работам.
Монтируют электрообогреватель в несколько этапов:
- Устанавливаю монтажную коробку на высоте 4 – 6 см от пола. Подводят провода питания к распределительной коробке.
- На удобной высоте на стене монтируют выключатель с терморегулятором.
- На всю высоту плинтуса на стены наклеивают защитную ленту толщиной 3 мм.
- На стены наносят разметку под крепления под плинтуса с подогревом.
- Сверлят отверстия под дюбеля в местах, где должны устанавливаться крепления.
- Через технологические отверстия в кронштейнах ввинчивают шурупы в дюбель.
- На установленные кронштейны навешивают тепловой нагревательный модуль.
- Соединяют модули электрическими проводами параллельно.
- К системе подключают устройство защитного отключения (УЗО).
- Подсоединяют датчик температуры воздуха.
- Производят контрольное включение электроплинтуса. В случае выявления неисправности немедленно её устранить.
- Устанавливают облицовку плинтуса.
Облицовка плинтуса делается из эмалированных металлических панелей или пластика. Облицовка должны не доставать до поверхности пола 20 – 30 мм. На верхней части панелей имеются горизонтальные прорези. Такая конструкция обеспечивает постоянное перемещение воздушных масс снизу вверх. Облицовка плинтуса помимо своей функции воздуховода, исполняет защитную роль от случайных механических воздействий.
Работы, связанные с подводом электроэнергии к плинтусу, подключением к электросчётчику, установкой системы терморегуляции лучше всего поручить специалисту.
Монтаж тёплого плинтуса обеспечивает полную электробезопасность. Места соединений проводов с контактами модулей закрывают термоусадочными трубками. Трубки защищают поверхность контактов от влаги. Подробнее о монтаже теплого плинтуса смотрите в этом видео:
https://youtube.com/watch?v=gxh2j1g91kM
Что такое теплый плинтус и как он работает
Теплый плинтус отличается от радиаторов отопления тем, что он как бы нагревает всю стену и образует таким образом тепловую завесу или экран.
Тепло моментально распределяется равномерно по всей комнате, а не только возле окон.
Причем такая система подходит для любого типа пола. Воздух в комнате не перегревается, не сушится и не поднимает пыль.
Многие ошибочно полагают, что подобное отопление обогревает комнату конвекцией. Что-то наподобие напольных конвекторов.
Однако это вовсе не так. Дело в том, что конвекционные потоки теплого воздуха от плинтуса, вносят свой вклад в нагрев помещения всего на 20-30%.
Основное тепло дает прогретая стена.
Вы получаете внутри дома своеобразные огромные батареи от пола до потолка. Поэтому в помещениях, где невысокие потолки и находится минимум мебели, эффективность системы максимальная.
На кухне ее лучше монтировать под гарнитур, который имеет высокие ножки.
Часто ее рекомендуют использовать вместо напольных конвекторов для панорамных окон. Однако имейте в виду, полную компенсацию тепловой бреши в таком месте, плинтусом не создать!
Все дело в лучистой энергии. В отличие от стен, здесь вы не заметите эффекта накопления и распространения тепла. Оно не будет «прилипать» к стеклу, а сразу же будет уходить наружу.
А вот с задачей просто устранить дискомфорт при нахождении рядом с холодным окном, плинтуса успешно справляются.
Вся система работает на эффекте Коанда. В 1910 году этот румынский авиатор, пытаясь усовершенствовать самолетные двигатели, применил специальные пластинки, которые должны были отразить тепловой поток от фюзеляжа, дабы тот не загорелся.
Однако он получил прямо противоположный эффект. Теплый воздух не отражался, а наоборот, как бы облизывал фюзеляж. Как этот эффект используется в системе теплых плинтусов?
Нагретый поток воздуха от них поднимается вдоль стены. При этом его скорость снизу, больше, чем скорость сверху.
То есть, чем дальше от поверхности стены он отходит, тем меньше его интенсивность и скорость. И здесь нам нужно вспомнить закон Бернули с трубами разного сечения по которым движется жидкость или газ.
Он гласит, что минимальная скорость потока и максимальное давление среды будет на участке трубы с большим сечением, и наоборот. То есть, чем быстрее движется поток, тем меньше в нем давление.
Применительно к теплому плинтусу это означает, что потоки воздуха, которые движутся возле стены, будут иметь давление меньше, чем на некотором удалении от нее. За счет этого перепада давления и возникает сила, которая как бы прижимает теплый воздух к стенке.
Поэтому с плинтусным отоплением в первую очередь греется стена, а уже от нее нагреваются все предметы в помещении. Реальный прогрев стен ощущается на высоте до 1,5 метра.
Вот так выглядит в тепловизоре термограмма распределения тепла по поверхности, нагретой плинтусом.
Как понимаете, конвекция здесь не играет существенной роли. Главным фактором выступает именно излучение от нагретой стенки. Так называемая лучистая энергия, как в инфракрасных обогревателях и картинах.
Благодаря такому способу прогрева, температуру воздуха в комнате вовсе не обязательно догонять до +24-25С. Даже при 20-21С вы будете чувствовать себя комфортно. Стены то у вас будут нагреты на несколько градусов больше.
Поэтому нагретая стена и создает тепловой комфорт радиационного баланса, который не способна создать обычная батарея.
Преимущества использования теплых плинтусов
Привычным местом для установки отопительных радиаторов являются пространства у стен под окнами. Но, значимый недостаток такой технологии монтажа в том, что прогревание помещения осуществляется посредством конвекции воздуха, являющейся неравномерной. Холодный воздух у пола повышают свою температуру, и поднимается к потолку, а на его место приходят менее нагретый. Таким образом, теплый воздух находиться лишь в одной части помещения, а этого недостаточно для создания комфорта и уюта.
Если использовать греющий плинтус, то проблема будет решена. Такая технология приводит к равномерному распределению тепловой энергии по стенным и половым перекрытиям.
Рейтинг лучших теплых плинтусов на 2021 год
Бюджетные образцы
2-ое место: «Орион» 530 мм
Данную экономичную модель отличает высокая надежность и отсутствие необходимости установки запорных фитингов. Образец работает как стандартная батарея, только вот его теплопотери в 6 раз меньше. Корпус прибора покрыт специальным защитным составом, что стабильно защищает его от возможной коррозии. Может применяться по периметру бассейнов и на балконах с французским остеклением (панорамные окна).
| Наименование | Показатель |
| Тип нагревателя | Электрический |
| Мощность нагрева, Ватт | 75 |
| Управление | Электронное |
| Длина секции, миллиметров | 533 |
| Материал | Алюминий |
| Цена, рублей | 2700 |
Орион» 530 мм Достоинства:
- Короб обработан специальным составом;
- Возможность установки на разных объектах;
- Бюджетная стоимость.
Недостатки:
Отсутствует термостат.
1-ое место: «Коузи» 1050 мм
Мощная и надежная модель. Может устанавливаться как в качестве единственного отопительного элемента в небольших помещениях, так и заключаться в отопительные контуры. Предоставляет жильцам особый комфорт: не высушивает воздух, не наполняет его продуктами горения, не создает циркуляции пыли в обслуживаемом помещении.
| Наименование | Показатель |
| Тип нагревателя | Электрический |
| Мощность нагрева, Ватт | 320 |
| Управление | Электронное |
| Длина секции, миллиметров | 1050 |
| Материал | Алюминий |
| Цена, рублей | 3600 |
Коузи» 1050 мм Достоинства:
- Большой ассортимент цветовых вариаций корпуса;
- Повышенная мощность;
- Имеется термостат для регулировки.
Недостатки:
Боится повышенной влажности.
Модели среднего ценового сегмента
2-ое место: «Орион 1 Кедр»
Данная модель имеет крайне приятный внешний вид и может использоваться в качестве элемента дизайна при отделке загородного дома. Достаточная мощность этого контура позволит не замерзнуть в самые холодные времена года. Для этого образца характерно производство довольно-таки длинных элементов конструкции, что позволяет оборудовать им большие по периметру помещения.
| Наименование | Показатель |
| Тип нагревателя | Электрический |
| Мощность нагрева, Ватт | 150 |
| Управление | Электронное |
| Длина секции, миллиметров | 1000 |
| Материал | Алюминий |
| Цена, рублей | 3800 |
Орион 1 Кедр Достоинства:
- Эстетичный внешний вид;
- Увеличенная мощность;
- Упрощенный монтаж.
Недостатки:
Опять же отсутствует термостат.
1-ое место: «Mr. Tektum 2.0»
Еще одна модель, предназначенная для дизайнерских проектов. Отопительный прибор изготовлен из горячепрессованного алюминиевого сплава, внутри которого установлены латунные и медные трубы. В связи с тем, что модель является жидкостной, монтаж лучше производить после предварительных теплорасчетов. Большинство специалистов рекомендует использовать данный плинтус для дач и загородных домов.
| Наименование | Показатель |
| Тип нагревателя | Жидкостный |
| Мощность нагрева, Ватт | 600 |
| Управление | Ручное |
| Длина секции, миллиметров | 2000 |
| Материал | Алюминий сплав |
| Цена, рублей | 8600 |
Mr. Tektum 2.0 Достоинства:
- Высокая мощность для жидкостного прибора;
- Применение в конструкции особых сплавов;
- Рекомендован для дизайнерских проектов.
Недостатки:
- Высокая цена;
- Сложность монтажа.
Премиум-класс
2-ое место: «Thermodul 13,17»
Редкий представитель на российском рынке линейки от западного производителя. Отличается вариативностью применяемых материалов и высокой ценой. Ввоз и торговля в РФ возможны только при наличии сертификата соответствия. Сравнительно непрост в установке и требует для ремонта оригинальных комплектующих. Установку такого оборудования лучше поручить профессионалам.
| Наименование | Показатель |
| Тип нагревателя | Жидкостный |
| Мощность нагрева, Ватт | 500 |
| Управление | Термостат |
| Длина секции, миллиметров | 1000 |
| Материал | Алюминий сплав |
| Цена, рублей | 16500 |
Thermodul 13,17 Достоинства:
- Модель управляется термостатом;
- В конструкции применен инновационный сплав;
- Расширен гарантийный срок.
Недостатки:
Очень высокая цена за погонный метр (при отсутствии иных достоинств).
1-ое место: «Thermodul Combi»
Очередная дорогая модель от итальянского бренда. Свою чрезвычайно высокую цену (30000 руб./п.м.) оправдывает вполне на 100%, благодаря тому, что имеет комбинированный режим работы: может работать и на электрическом теплоносителе и на жидкостном. Однако, требует профессиональной установки и наладки всего контура. Управление полностью автоматизировано.
| Наименование | Показатель |
| Тип нагревателя | Жидкостный/Электрический |
| Мощность нагрева, Ватт | 650 |
| Управление | Термостат, полная автоматика |
| Длина секции, миллиметров | 1000 |
| Материал | Алюминий сплав, гофр |
| Цена, рублей | 30000 |
Thermodul Combi Достоинства:
- Комбинирование режимов работы;
- Полностью автоматическое управление;
- Новейшие материалы в конструкции.
Недостатки:
Не выявлено (для своих особенностей).
Плинтусное отопление
Несмотря на то, что в нашей стране, что такое теплый плинтус, стало известно не так давно, в Европе этим способом отапливают помещения уже несколько десятков лет. Технология эта очень проста, но вместе с тем достаточно удобна. Основу составляют металлические (чаще всего медные) трубы, они же являются нагревательным элементом. Трубы устанавливаются на то же место, где обычно проходит плинтус, то есть по периметру помещения. Затем их закрывают металлическим коробом из пластин с рифленой поверхностью. За счет такой конструкции короб выступает в качестве теплообменника, тем самым увеличивая КПД конструкции.
В целом, водяной плинтус состоит из следующих элементов:
- лицевая панель с отверстиями, за счет которых обеспечивается воздушный поток (стандартный размер: ширина — 3-4 см, высота — 15-20 см);
- тыловая панель — облегчает установку конструкции и защищает стену от постоянного воздействия высокой температуры;
- отопительный радиатор, выполняющий функцию нагрева (стандартные габариты — 1 м х 0,4 м х 1,6 м);
- поворотные боковые заглушки;
- теплообменный модуль, состоящий из двух трубок, по которым циркулирует вода.
За счет того что плинтус устанавливают по периметру всего помещения, тепло постепенно поднимается вверх, а затем все помещение равномерно нагревается. В результате при данной технологии не возникают перепады температуры. Так как нагревательный элемент скрыт под лицевой панелью, он не заметен, что выгодно отличает его от массивных радиаторов. Как видно на фото, теплый плинтус смотрится очень аккуратно, его можно дополнительно оформить так, чтобы он лучше соответствовал общему стилю комнаты. Система эффективна, но при этом достаточно проста в установке. Имея минимальные навыки, можно провести монтаж, не привлекая к работе профессионалов.
Теплый плинтус: устройство и принцип работы системы
По большому счету, ничего нового в этом комплексе оборудования, предназначенном для обогрева жилья, нет. Все те же старые идеи в новом воплощении. Разобрав одно из таких устройство, внутри можно обнаружить теплообменники, насаженные на медные трубки диаметром 13мм. Единственное их отличие от привычных для нас трубчатых конвекторов – это миниатюрность, они помещены в небольшой короб шириной 3см и высотой 14см. Ввиду своей сравнительно малой эффективности по сравнению с обычными батареями, устанавливаются такие обогревательные приборы по всему периметру помещения над полом – именно отсюда и пошло название «теплый плинтус».
Конструктивно система теплый плинтус состоит из трех основных частей:
- короб с кронштейнами для крепления нагревателей внутри;
- трубчатый конвектор;
- поворотные элементы.
Разновидности системы теплый плинтус
Все детали представляют собой части конструктора, предусматривающие быструю и простую установку. Но об этом позже, а пока вернемся к принципу работы этой системы. Здесь ничего нового нет, кроме идеи создания тепловой завесы вдоль всех стен помещения. Поток горячего воздуха, поднимающийся от теплого плинтуса, создает преграду для холода, идущего от стен, и не пускает его внутрь помещения. Кроме того, этот же поток воздуха прогревает стены дома, увеличивая таким образом эффективность обогрева. Сам же воздух в комнате нагревается, как и в случае с любым другим отоплением, за счет конвекции.
